UG课程设计评分标准及规则一、课程分数评定比例1.本课程按百分制评分，其中课程设计占70%，平时练习为30%；2.平时练习为5次，第一到第五次练习每次为6分，作业按时完成为满分，迟交（上机课结束后一周之后）为一半分数，不交为零分。
二、课程设计的目的1.通过课程设计，综合运用UG课程和其他先修课程的理论和实际知识，掌握工程的一般规律，树立正确的设计思想，培养分析和解决实际问题的能力；2.综合运用本课程的理论和生产实际知识进行训练，使所学的知识得到进一步的巩固和发展；3.进行方案设计、结构设计、机械制图等技能的训练，具有运用工程CAD软件的能力。
三、设计题目来源1.学生自拟课题，根据生活实际和个人兴趣选择建模对象作为课程设计题目；2.对于个别软件运用不熟练的学生，可在传统设计的基础上提出创新要求作为设计题目。
四、课程设计评分标准工程CAD—UG课程设计（总分70分）按百分制评分，具体评分标准如下：1.原创性（30%），说明：如果有直接使用以往同学或其他同学的设计或直接从参考书引用的将酌情扣分，不推荐绘制电风扇、手机、笔记本计算机、赛车模型，建议在说明书中放置所设计对象的数码相片以证明其原创性；2.基本三维建模知识的运用（30%）；3.曲线与曲面的运用（5%）；4.装配功能的运用（5%）；5.工程平面图（5%）；6.设计说明书（25%），关键步骤请配合图片、尺寸说明。
五、说明书包含基本内容1.封面（课程名称、课程设计题目、班级、学号、姓名、日期）2.目录3.产品设计过程说明（包括设计来源，UG生成的三维及二维图、设计步骤）4.设计小结5.参考文献六、课程设计上交地点及说明1.1月23日前交设计打印版本至：机械学院A楼909室；2.如上交时间或其他内容变化，请留意Ftp通知；3.联系电话：139****8959；4.Email:**********************.cn5.为环保及构建节约型社会，打印版本请务必使用黑白打印，用订书机简单装订；6.请按命名规则（学号_姓名汉语拼音（字母小写））对文件夹命名，并上传文件（包括设计说明书及设计模型文件）至Ftp下exam文件夹内，凡是不符合命名规则者扣三分，不放到指定文件夹内不接收。
基于UG的数控多轴加工工艺优化和工装夹具设计摘要：随着现代制造业的发展，许多企业不再一味地追求高品质、高效率的生产，而是将更多的精力放在了优化CNC多轴加工工艺和工装夹具的设计上。
“科技是第一生产力”，在劳动者、生产对象、生产工具这三大要素中，除了要熟练地运用生产工具外，还需要熟练地掌握生产技术。
为了适应多样化的市场需求，必须对CNC工艺进行持续的改善，并设计出更加可靠的工装夹具，以达到交货周期，提高质量。
关键词：多轴加工；工装夹具；机床仿真前言本文主要介绍了两种大型工件的加工方法，其中金属半环是一类具有复杂外形和易于变形的多面体件；由于其特殊的外形，使其不易进行装夹，且工件易发生变形、弯曲等工艺难题。
但是，电机外壳是一种批量大、表面质量高的产品，采用常规的工艺，必然会导致产品的外观品质下降。
本文主要介绍了UG/CAD软件，对两种不同类型的零件进行了工艺分析，并对其进行了多轴数控加工所需的模具夹具进行了详细的描述。
采用UG/CAM软件实现了两种不同类型的多轴CNC编程。
它是根据机床四、五轴的旋转特点，利用特殊的工具夹具，进行特殊的刀具定制，实现多轴的定点加工。
通过UG刀道模拟功能，对刀具刀柄、工装夹具、工件之间是否存在干涉、过切等问题进行了分析。
最后，对加工过程进行了后置处理，并产生了数控程序。
1、概念1.1UG的CAD模块与CAM模块UG的CAD主要包括实体建模、特征建模、自由形状建模、工程绘图、组装等。
CAM模块则提供数控加工CLSFS的创建和编辑功能，包括铣、车、线切割；此外，它还支持了图形后处理和机器数据生成，并提供了生产资源管理系统、切削仿真、图形刀轨编辑工具，如机床模拟及其他模拟及辅助处理。
1.2多轴定点加工多轴方向切削是多轴加工中普遍采用的一种方法，它的多轴定位主要是用来控制加工过程中的刀具轴和程序座标仪Z轴的向量。
1.3数控多轴机床加工技术概述1.3.1原理通常，CNC多轴加工是一种三个以上的连杆加工，是一种精加工作业方式，5轴多轴加工工艺是世界各国衡量其工业化程度的重要指标，这一技术在船舶、航天、模具、汽车等领域有着广泛的应用。

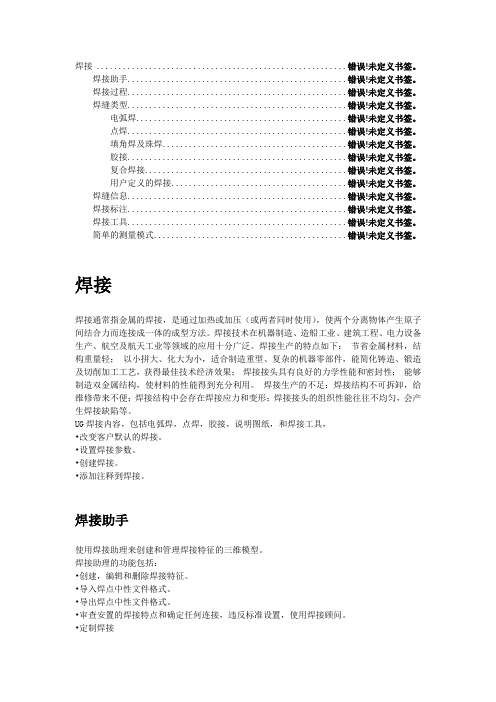

焊接 .........................................................错误!未定义书签。
焊接助手..................................................错误!未定义书签。
焊接过程..................................................错误!未定义书签。
焊缝类型..................................................错误!未定义书签。
电弧焊................................................错误!未定义书签。
点焊..................................................错误!未定义书签。
填角焊及珠焊..........................................错误!未定义书签。
胶接..................................................错误!未定义书签。
复合焊接..............................................错误!未定义书签。
用户定义的焊接........................................错误!未定义书签。
焊缝信息..................................................错误!未定义书签。
焊接标注..................................................错误!未定义书签。
焊接工具..................................................错误!未定义书签。
简单的测量模式............................................错误!未定义书签。

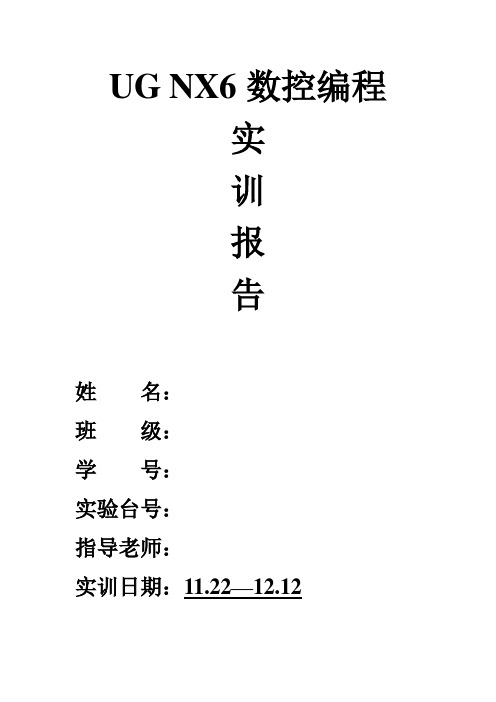

UG NX6数控编程实训报告姓名：班级：学号：实验台号：指导老师：实训日期：11.22—12.12目录第一章：CAM基础知识与操作流程1.1、CAM简介CAM是计算机辅助制造即借助计算机强大的计算功能，针对特定的工件特征及轮廓进行分析，以自动产生可加工特定工件的数控机床NC程序。
