电力系统分析 第五版 考试用

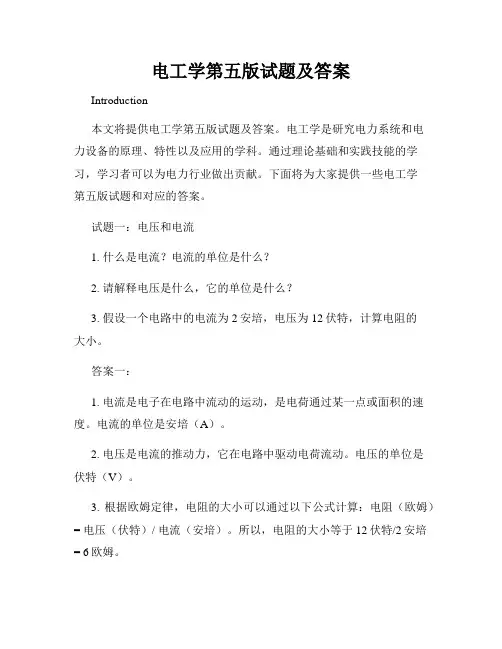

电工学第五版试题及答案Introduction本文将提供电工学第五版试题及答案。

电工学是研究电力系统和电力设备的原理、特性以及应用的学科。

通过理论基础和实践技能的学习，学习者可以为电力行业做出贡献。

下面将为大家提供一些电工学第五版试题和对应的答案。

试题一：电压和电流1. 什么是电流？电流的单位是什么？2. 请解释电压是什么，它的单位是什么？3. 假设一个电路中的电流为2安培，电压为12伏特，计算电阻的大小。

答案一：1. 电流是电子在电路中流动的运动，是电荷通过某一点或面积的速度。

电流的单位是安培（A）。

2. 电压是电流的推动力，它在电路中驱动电荷流动。

电压的单位是伏特（V）。

3. 根据欧姆定律，电阻的大小可以通过以下公式计算：电阻（欧姆）= 电压（伏特）/ 电流（安培）。

所以，电阻的大小等于12伏特/2安培= 6欧姆。

试题二：电路和电阻1. 请解释直流电路和交流电路的区别。

2. 在电路中，什么是串联电路和并联电路？3. 如果一个电路包含三个电阻，分别为10欧姆，15欧姆和20欧姆，请计算它们的总电阻。

答案二：1. 直流电路是电流方向保持不变的电路，电流沿着一个方向流动。

交流电路是电流方向不断改变的电路，电流频繁地正反流动。

2. 串联电路是电路中的元件按照连接在一条路径上的方式连接，电流依次通过每个元件。

并联电路是电路中的元件按照连接在不同路径上的方式连接，电流在不同路径中分流。

3. 在串联电路中，总电阻等于各个电阻的累加和，所以总电阻为10欧姆+15欧姆+20欧姆 = 45欧姆。

试题三：电力和功率1. 请解释电功率的概念，它的单位是什么？2. 如果一个电器的电压为120伏特，电流为4安培，请计算该电器的功率。

3. 如果一个电器的功率为100瓦特，电流为2安培，请计算该电器的电压。

答案三：1. 电功率是电器转化或传输能量的速率，是单位时间内消耗或产生的能量。

电功率的单位是瓦特（W）。

2. 电力可以通过以下公式计算：功率（瓦特）= 电压（伏特）* 电流（安培）。

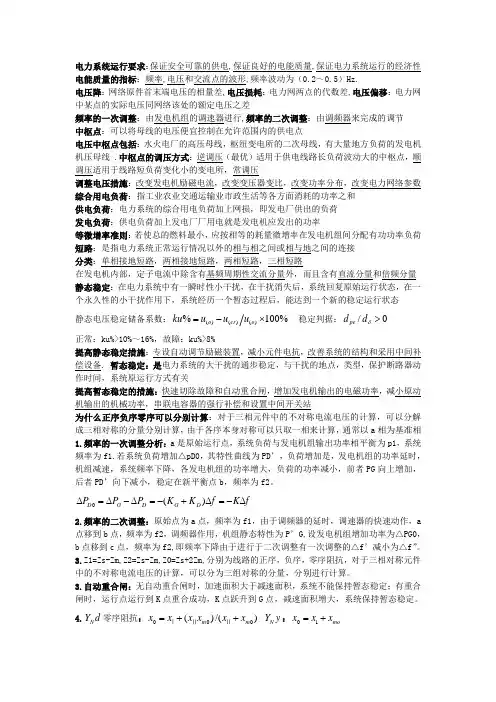

电力系统运行要求：保证安全可靠的供电,保证良好的电能质量,保证电力系统运行的经济性 电能质量的指标：频率,电压和交流点的波形,频率波动为（0.2～0.5）Hz.电压降：网络原件首末端电压的相量差,电压损耗：电力网两点的代数差,电压偏移：电力网中某点的实际电压同网络该处的额定电压之差频率的一次调整：由发电机组的调速器进行,频率的二次调整：由调频器来完成的调节 中枢点：可以将母线的电压便宜控制在允许范围内的供电点电压中枢点包括：水火电厂的高压母线，枢纽变电所的二次母线，有大量地方负荷的发电机机压母线 .中枢点的调压方式：逆调压（最优）适用于供电线路长负荷波动大的中枢点，顺调压适用于线路短负荷变化小的变电所，常调压调整电压措施：改变发电机励磁电流，改变变压器变比，改变功率分布，改变电力网络参数 综合用电负荷：指工业农业交通运输业市政生活等各方面消耗的功率之和供电负荷：电力系统的综合用电负荷加上网损，即发电厂供出的负荷发电负荷：供电负荷加上发电厂厂用电就是发电机应发出的功率等微增率准则：若使总的燃料最小，应按相等的耗量微增率在发电机组间分配有功功率负荷 短路：是指电力系统正常运行情况以外的相与相之间或相与地之间的连接分类：单相接地短路，两相接地短路，两相短路，三相短路 在发电机内部，定子电流中除含有基频周期性交流分量外，而且含有直流分量和倍频分量 静态稳定：在电力系统中有一瞬时性小干扰，在干扰消失后，系统回复原始运行状态，在一个永久性的小干扰作用下，系统经历一个暂态过程后，能达到一个新的稳定运行状态静态电压稳定储备系数：{ EMBED Equation.KSEE3 \* MERGEFORMAT |%100%)()()(⨯-=o cr o u u u ku 稳定判据：正常：ku%>10%～16%，故障：ku%>8%提高静态稳定措施：专设自动调节励磁装置，减小元件电抗，改善系统的结构和采用中间补偿设备. 暂态稳定：是电力系统的大干扰的通步稳定，与干扰的地点，类型，保护断路器动作时间，系统原运行方式有关提高暂态稳定的措施：快速切除故障和自动重合闸，增加发电机输出的电磁功率，减小原动机输出的机械功率，串联电容器的强行补偿和设置中间开关站为什么正序负序零序可以分别计算：对于三相元件中的不对称电流电压的计算，可以分解成三相对称的分量分别计算，由于各序本身对称可以只取一相来计算，通常以a 相为基准相1.频率的一次调整分析：a 是原始运行点，系统负荷与发电机组输出功率相平衡为p1，系统频率为f1.若系统负荷增加△pD0，其特性曲线为PD ’，负荷增加是，发电机组的功率延时，机组减速，系统频率下降，各发电机组的功率增大，负荷的功率减小，前者PG 向上增加，后者PD ’向下减小，稳定在新平衡点b ，频率为f2。

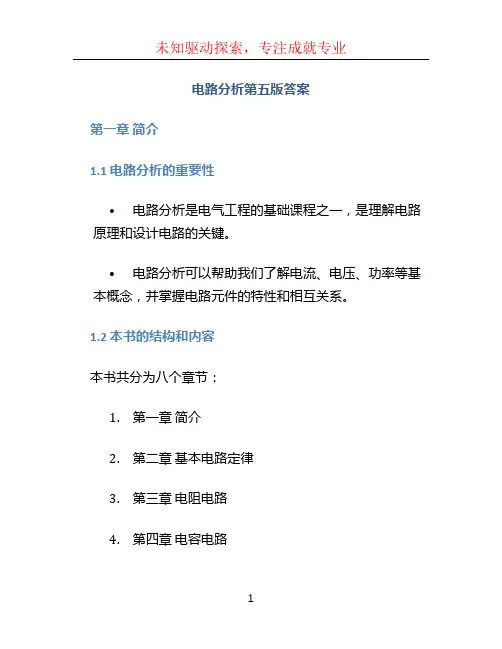

电路分析第五版答案第一章简介1.1 电路分析的重要性•电路分析是电气工程的基础课程之一，是理解电路原理和设计电路的关键。

•电路分析可以帮助我们了解电流、电压、功率等基本概念，并掌握电路元件的特性和相互关系。

1.2 本书的结构和内容本书共分为八个章节：1.第一章简介2.第二章基本电路定律3.第三章电阻电路4.第四章电容电路5.第五章电感电路6.第六章交流电路分析7.第七章双端口网络8.第八章共模与差模分析第二章基本电路定律2.1 基本电路定律的概述电路中的电压和电流遵循一些基本定律，包括：•基尔霍夫电流定律（KCL）•基尔霍夫电压定律（KVL）•电阻定律（Ohm’s Law）2.2 基尔霍夫电流定律（KCL）根据基尔霍夫电流定律，任何节点处的电流代数和必须等于零。

这可以用公式表示为：$$\\sum_{i=1}^n I_i = 0$$2.3 基尔霍夫电压定律（KVL）根据基尔霍夫电压定律，电路中任何回路的电压总和必须等于零。

这可以用公式表示为：$$\\sum_{i=1}^n V_i = 0$$2.4 电阻定律（Ohm’s Law）根据电阻定律，电阻的电压和电流之间存在线性关系。

这可以用公式表示为：V=VV其中，V表示电阻两端的电压，I表示通过电阻的电流，R 表示电阻的阻值。

第三章电阻电路3.1 电阻的基本性质•电阻是电路中常见的元件，用于限制电流的流动。

•电阻的阻值可以通过颜色代码或万用表进行测量。

3.2 串联电阻和并联电阻•串联电阻是将电阻依次连接在一起，电流从一个电阻流向下一个电阻。

•并联电阻是将电阻并排连接在一起，电流可以通过多个路径流动。

3.3 电阻网络的简化•电阻网络可以用串联和并联的组合来简化。

•通过串并联电阻的变换，可以将复杂的电阻网络简化为更简单的形式。

第四章电容电路4.1 电容的基本性质•电容是一种能够存储电荷的元件。

•电容的电压和电荷之间存在线性关系。

4.2 电容充放电过程•当电容器被连接到电池正极时，电容开始充电。

电力系统自动装置原理复习资料题目后面的页码与《电力系统自动装置原理(第五版)》 杨冠城 主编 匹配一、简答题1、什么是并列操作？ P19 答：把一台待投入系统的空载发电机组经过必要的调整，使之符合并列运行的条件后才允许断路器合闸作并网运行的一系列操作称为并列操作。

2、同步发电机组并列时应遵循什么原则？ P19 答：①并列断路器合闸时，冲击电流应尽可能小，其瞬时最大值一般不超过待并发电机额定电流的2~1倍。

②发电机组并入电网后，能迅速进入同步运行状态其暂态过程要短，以减小对电力系统的扰动。

3、什么是准同期并列？ P20答：发电机在并列合闸前已加励磁电流，当发电机电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位接近相等时，将发电机断路器合闸，完成并列操作。

4、什么是自同期并列？ P23答：自同期并列操作是将一台未加励磁电流的发电机组升速到接近电网频率，滑差角频率s w 不超过允许值，且在机组加速小于某一给定值的条件下，首先合上并列断路器，接着立刻合上励磁开关，给转子加上励磁电流，在发电机电动势逐渐上升过程中，由电力系统将并列的发电机组拉入同步运行。

5、在s U 的脉动电压波形中载有准同期并列所需的信息有哪些？ P25答：电压幅值差、频率差及相角差随时间的变化规律。

6、s U 的脉动周期s T s 10>才能满足%2.0<sy w 的要求。

P267、什么是整步电压？ P31答：自动并列装置检测并列条件的电压人们称为整步电压。

8、简述自动并列装置的输出控制信号有哪些。

P43答：①调节发电机转速的增速、减速信号。

②调节发电机电压的升压、降压信号。

③并列断路器合闸脉冲控制信号。

9、同步发电机励磁控制系统的任务是什么？ P45答：①、三大任务：维持电压稳定、无功分配、提高电力系统运行的稳定性②、五大任务：电压控制、控制无功分配、提高同步发电机并联运行的稳定性、改善系统的运行条件、水轮发电机组要求实行强行减磁。

2009年春季学期《电力系统分析》课程考试试卷(A 卷)参考答案及评分标准命题教师 李咸善 审题教师一、简答题(每小题 5分，共40分)1、高压输电线路的电路参数有哪些？各描述什么物理现象？画出输电线路的集中参数表示的∏型等值电路。

答：电阻、电抗、电导、电纳1、电阻 反映了通电导线的热效应。

2、电抗 导线中流过交流电流，在导线周围产生的磁场效应。

3、电导 反映线路的泄漏和电晕现象。

4、电纳 反映导线间、导线与大地间的电容，即电场效应。

∏型等值电路：2、输电线路的电压降落、电压损耗、电压偏移是如何定义的？ 答：电压降落 ：指的是线路始末两端的电压相量差12()U U -或dU 。

电压损耗 ：指的是线路始末两端的电压数值差12()U U -。

电压偏移 ：指的是线路始端或末端电压与线路额定电压的数值差1()N U U -或2()N U U -，也常以百分值表示。

3、电力系统电压中枢节点的调压方式有哪些？并说明各调压方式的调压范围。

答：一般把中枢点的调压方式分为逆调压、顺调压和常调压三类。

<1> 逆调压：最大负荷保持中枢点电压比网络额定电压高5%，最小负荷保持为网络额定电压。

<2> 顺调压：最大负荷时中枢点电压不低于网络额定电压的102.5%，最小负荷时不高于网络额定电压的107.5%。

<3> 常调压（恒调压）：介于上述两种调压方式之间，即在任何负荷下，中枢点电压保持基本 不变，一般比网络额定电压高2%~5%。

4、电力系统常见的调压措施有哪些？ 答：1、改变发电机端电压调压2、改变变压器变比调压3、补偿设备调压：如并联电容器、调相机、静止补偿器等。

5、P-Q 分解法修正方程对牛顿-拉夫逊法的修正方程做了哪些简化？P-Q 分解法潮流计算有哪些特点？答：第一个简化是：计及高压电力网络中各元件的电抗一般远大于电阻，以致各点电压相位角的改变主要影响各元件中的有功功率潮流从而各节点的注入有功功率；各节点电压大小的改变主要影响各元件中的无功功率潮流从而各节点的注入无功功率。

第五章思考题及习题答案5-1什么是电力系统的有功功率备用容量？为什么要设置备用容量？答：系统的电源容量超出发电厂发出的有功功率的总和的部分，称为系统的备用容量。

系统设置有功功率备用容量为了满足频率调整的需要，以保证在发电、供电设备发生故障或检修时，以及系统负荷增加时，系统仍有足够的发电容量向用户供电，保证电力系统在额定频率下达到有功平衡。

5-2 电力系统频率偏移过大的影响有哪些？答：频率偏移过大时，主要有以下影响：（1）电动机的转速和输出功率随之变化，会严重地影响产品的质量。

（2）会影响各种电子设备工作的精确性。

（3）对电力系统的正常运行影响很大。

对汽轮发电机叶片都有不良影响；电厂用的许多机械如水泵、风机等在频率降低时都要减小出力，因而影响发电设备的正常运行，使整个发电厂的有功出力减小，从而导致系统频率的进一步下降；频率降低时，异步电动机和变压器的励磁电流增大，为了不超越温升限额，不得不降低发电机的发出功率；频率降低时，系统中的无功功率负荷将增大，无功功率损耗增加，这些都会给电力系统无功平衡和电压调整增加困难。

总之，由于所有设备都是按系统额定频率设计的，系统频率质量的下降将影响各行各业。

而频率过低时，甚至会使整个系统瓦解，造成大面积停电。

5-3 什么是电力系统负荷的有功功率—静态频率特性？何为有功功率负荷的频率调节效应？K的大小与哪些因素有关？L答：系统处于运行稳定时，系统中有功负荷随频率的变化特性称为负荷的有功功率—静态频率特性。

当系统有功平衡破坏而引起频率变化时，系统负荷也参与对频率的调节（当频率变化时，系统中的有功功率负荷也将发生变化），这种特性有助于系统中的有功功率在新的频率下重新达到平衡，这种现象称为负荷的频率调节效应。

K的数值取决于全电力系统各类负荷的比重。

L5-4什么是电力系统发电机组的有功功率—静态频率特性？何为发电机组的单位调节功率？K的大小与哪些因素有关？G答：发电机输出的有功功率与频率之间的关系称为发电机组的有功功率一频率静态特性。

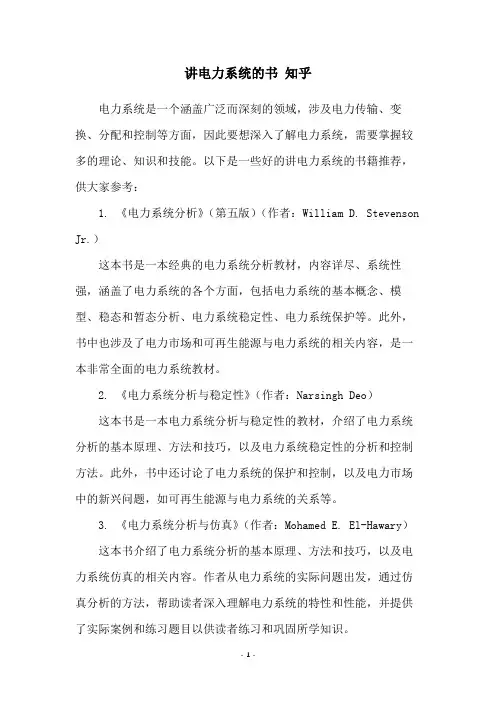

讲电力系统的书知乎电力系统是一个涵盖广泛而深刻的领域，涉及电力传输、变换、分配和控制等方面，因此要想深入了解电力系统，需要掌握较多的理论、知识和技能。

以下是一些好的讲电力系统的书籍推荐，供大家参考：1. 《电力系统分析》（第五版）（作者：William D. Stevenson Jr.）这本书是一本经典的电力系统分析教材，内容详尽、系统性强，涵盖了电力系统的各个方面，包括电力系统的基本概念、模型、稳态和暂态分析、电力系统稳定性、电力系统保护等。

此外，书中也涉及了电力市场和可再生能源与电力系统的相关内容，是一本非常全面的电力系统教材。

2. 《电力系统分析与稳定性》（作者：Narsingh Deo）这本书是一本电力系统分析与稳定性的教材，介绍了电力系统分析的基本原理、方法和技巧，以及电力系统稳定性的分析和控制方法。

此外，书中还讨论了电力系统的保护和控制，以及电力市场中的新兴问题，如可再生能源与电力系统的关系等。

3. 《电力系统分析与仿真》（作者：Mohamed E. El-Hawary）这本书介绍了电力系统分析的基本原理、方法和技巧，以及电力系统仿真的相关内容。

作者从电力系统的实际问题出发，通过仿真分析的方法，帮助读者深入理解电力系统的特性和性能，并提供了实际案例和练习题目以供读者练习和巩固所学知识。

4. 《电力市场理论与实践》（作者：Harris、Triantis、Webster）这本书介绍了电力市场的基本理论和实践经验，包括电力市场的组织结构、市场参与者、市场机制、市场监管和市场运营等方面。

此外，书中还涉及了电力市场与可再生能源、环境保护、能源安全等方面的关系，是一本非常实用的电力市场教材。

以上是一些讲电力系统的好书，希望能够对大家有所帮助。

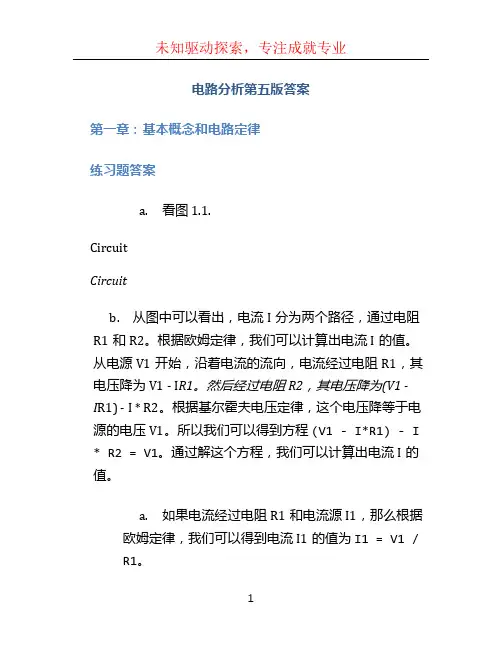

电路分析第五版答案第一章：基本概念和电路定律练习题答案a.看图1.1.CircuitCircuitb.从图中可以看出，电流I分为两个路径，通过电阻R1和R2。

根据欧姆定律，我们可以计算出电流I的值。

从电源V1开始，沿着电流的流向，电流经过电阻R1，其电压降为V1 - I R1。

然后经过电阻R2，其电压降为(V1 - I R1) - I * R2。

根据基尔霍夫电压定律，这个电压降等于电源的电压V1。

所以我们可以得到方程(V1 - I*R1) - I * R2 = V1。

通过解这个方程，我们可以计算出电流I的值。

a.如果电流经过电阻R1和电流源I1，那么根据欧姆定律，我们可以得到电流I1的值为I1 = V1 / R1。

b.如果电流经过电流源I2，则根据欧姆定律，我们可以得到电流I2的值为I2 = V2 / R2。

c.根据基尔霍夫电流定律，两个电流源的总和等于流入节点的电流总和。

所以我们可以得到I1 + I2 = I。

综上所述，我们得到了电路中的电流和电阻之间的关系。

第二章：电路简化技术练习题答案a.直接串联与并联等效电阻的计算公式为：–直接串联：R = R1 + R2 + R3 + ...–直接并联：1 / R = 1 / R1 + 1 / R2 + 1 / R3 + ...b.根据以上公式，我们可以计算出串联和并联电路的等效电阻。

a.并联电路等效电阻的计算公式为：1 / R = 1/ R1 + 1 / R2。

b.代入R1=4欧姆和R2=5欧姆的值，我们可以计算得到1 / R = 1 / 4 + 1 / 5。

进一步计算可得1 / R = 0.45。

最后，通过倒数运算可以得到R= 2.22欧姆。

所以，电路中的等效电阻为2.22欧姆。

实验题答案a.看图2.1.Simplified CircuitSimplified Circuitb.根据电路简化技术，我们可以将电感L1和L2合并，并求得等效电感L。

通过串联和并联电感的公式，我们可以得到等效电感的计算公式：L = L1 + L2。

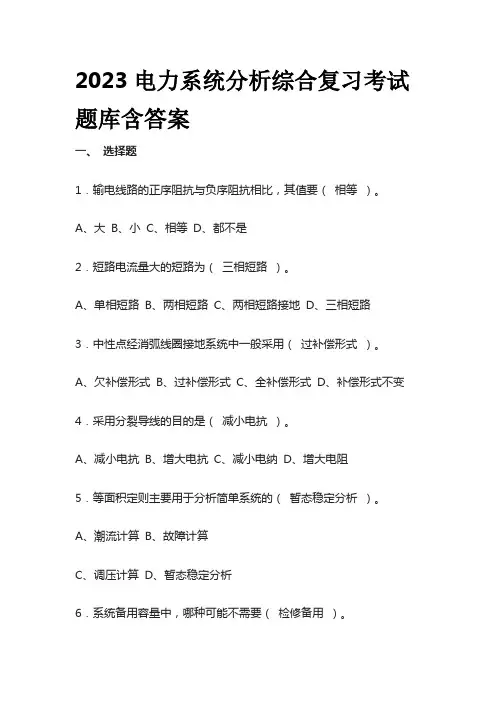

2023电力系统分析综合复习考试题库含答案一、选择题1．输电线路的正序阻抗与负序阻抗相比，其值要（相等）。

A、大B、小C、相等D、都不是2．短路电流量大的短路为（三相短路）。

A、单相短路B、两相短路C、两相短路接地D、三相短路3．中性点经消弧线圈接地系统中一般采用（过补偿形式）。

A、欠补偿形式B、过补偿形式C、全补偿形式D、补偿形式不变4．采用分裂导线的目的是（减小电抗）。

A、减小电抗B、增大电抗C、减小电纳D、增大电阻5．等面积定则主要用于分析简单系统的（暂态稳定分析）。

A、潮流计算B、故障计算C、调压计算D、暂态稳定分析6．系统备用容量中，哪种可能不需要（检修备用）。

A、负荷备用B、国民经济备用C、事故备用D、检修备用7．用电设备的额定电压一般与所接网络的额定电压（相同）。

A、高5%B、相同C、低5%D、低10%8．中性点不接地系统，发生单相故障，非故障相电压上升为（相电压的倍）。

A、相电压的倍B、相电压的倍C、相电压D、3倍的相电压9．当电力系统发生故障后投入制动电阻，可增加（电磁功率）。

A、有功功率差额B、电磁功率C、无功功率差额D、电抗大小10．经过派克变换后，同步发电机的电压方程中与磁链大小的改变有关的一项电势，一般被称为（变压器电势）。

A、发电机电势B、变压器电势C、电压降D、都不对11．无限大功率电源供电系统发生三相短路，短路电流的非周期分量的衰减速度（ABC三相相同）。

A、ABC三相相同B、BC两相相同C、A、B两相相同D、AC两相相同12．冲击系数k im的数值变化范围是（1≤k im≤2 ）。

A、0≤k im≤1B、1≤k im≤2C、0≤k im≤2D、1≤k im≤313．电力系统不对称短路包括几种短路类型（3 ）。

A、1B、2C、3D、414．无限大功率电源的内部电抗为（0.0 ）。

A、∝B、0.0C、0.3～1.0D、1.0～1015．理想同步发电机ABC坐标系下，定子绕组间的互感系数的变化周期（π）。

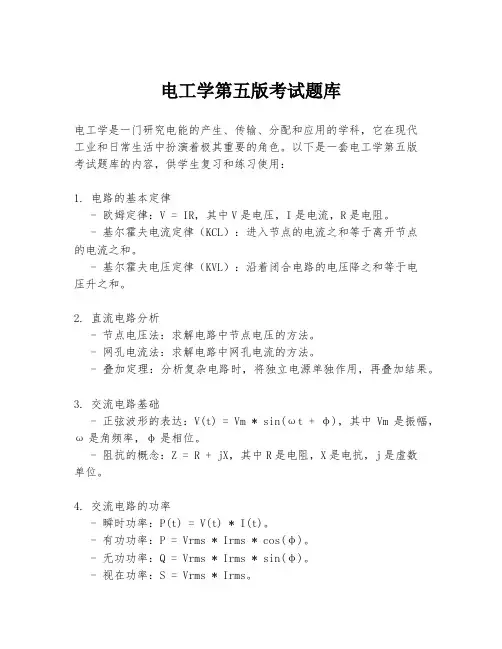

电工学第五版考试题库电工学是一门研究电能的产生、传输、分配和应用的学科，它在现代工业和日常生活中扮演着极其重要的角色。

以下是一套电工学第五版考试题库的内容，供学生复习和练习使用：1. 电路的基本定律- 欧姆定律：V = IR，其中V是电压，I是电流，R是电阻。

- 基尔霍夫电流定律（KCL）：进入节点的电流之和等于离开节点的电流之和。

- 基尔霍夫电压定律（KVL）：沿着闭合电路的电压降之和等于电压升之和。

2. 直流电路分析- 节点电压法：求解电路中节点电压的方法。

- 网孔电流法：求解电路中网孔电流的方法。

- 叠加定理：分析复杂电路时，将独立电源单独作用，再叠加结果。

3. 交流电路基础- 正弦波形的表达：V(t) = Vm * sin(ωt + φ)，其中Vm是振幅，ω是角频率，φ是相位。

- 阻抗的概念：Z = R + jX，其中R是电阻，X是电抗，j是虚数单位。

4. 交流电路的功率- 瞬时功率：P(t) = V(t) * I(t)。

- 有功功率：P = V rms * Irms * cos(φ)。

- 无功功率：Q = Vrms * Irms * sin(φ)。

- 视在功率：S = Vrms * Irms。

5. 三相电路- 三相电源的连接方式：星形（Y）连接和三角形（Δ）连接。

- 三相电路的功率计算：P = √3 * Vline * Iline * cos(φ)。

6. 变压器原理- 理想变压器的电压比：Vp/Vs = Np/Ns，其中Vp和Vs分别是次级和初级的电压，Np和Ns是相应的匝数。

- 变压器的功率守恒：Pp = Ps。

7. 电动机基础- 直流电动机的工作原理：通过改变电枢电流的方向来实现连续旋转。

- 三相异步电动机的工作原理：利用转子与定子磁场的相对运动产生转矩。

8. 发电机原理- 同步发电机的工作原理：利用转子的旋转磁场在定子中感应出电流。

- 异步发电机的工作原理：转子转速与同步转速不同步，产生转矩。

华北电力大学 2007-2008_学年第_1_学期《电力系统分析基础》考试试卷(A)答案及评分标准一、填空题(每空2分，共30分)1．电力系统有功功率不平衡时，主要表现为系统频率的改变；而无功功率不平衡时，主要表现为系统电压的改变；2．电力系统中性点运行方式有直接接地，经消弧线圈接地，不接地。

3．电压中枢点调压方式有恒调压，逆调压，顺调压。

4．一般而言，牛顿拉夫逊法的迭代次数比PQ分解法少，收敛速度比PQ分解法慢。

5．并联电容器补偿的无功随电压的降低而降低，串联电容器补偿的无功随支路电流的增大而增加。

6．电力系统中的无功电源包括发电机，电容器，调相机等。

二、简答题(20分)1．高压输电线路在轻载时往往投入并联电抗器，这是为什么？（3分）答：高压输电线路轻载时由于线路的充电功率过大，线路的电压有可能过高。

因此投入并联电抗器，减小线路的充电功率，进而降低线路末端电压。

2．什么叫线路的自然功率？（3分）答：无损耗线路末端负载为波阻抗时吸收的功率。

3．什么是电力系统的一次调频，什么是电力系统的二次调频？（6分）答：一次调频：系统中所有发电机都参与的调整任务，依靠调速器完成，是有差调节。

二次调频：只有系统中的调频发电机组参与，依靠调频器完成，是无差调节。

4． 为什么通过改变发电机的励磁可以改变系统的无功分布？（3分）。

答：系统中的无功分布与电压大小有关，而改变发电机的励磁可以改变发电机端口电压进而可以系统中的无功分布。

5． 什么是标幺制？什么是有名制？（2分）答：标幺制为具有物理量纲的物理量除以基准值所得值。

有名制为具有物理量纲的物理量。

6． 变压器的分接头调整能否阻止当系统中无功不足引起的电压降低？为什么？（3分）答：不能。

变压器的分接头只能改变无功分布，不能产生无功，因此无法阻止当系统中无功不足引起的电压降低。

三、计算题(50分)1． （10分）已知末端电压为10.2KV ，阻抗支路U=－0.39KV ，U=2.16KV 。

2020年硕士研究生招生考试自命题科目参考范围说明：按照教育部规定，学校不提供考试科目参考书，以下书籍仅供参考。

科目代码科目名称参考范围003无机化学请参考相应的本科专业通用教材。

008社会保障基金管理《社会保障基金管理新论》殷俊、赵伟著，武汉大学出版社，2006年。

015新闻传播综合业务新闻传播类参考书同初试参考书目。

024政治学原理（2）《政治学概论》（第二版），孙关宏等主编，复旦大学出版社，2008年。

025生态学请参考相应的本科专业通用教材。

047社会工作概论请参考相应的本科专业通用教材，考试范围为相关领域本科阶段专业基础课的基本知识点。

050地球科学概论《地球科学导论》刘本培等编，高等教育出版社，2000。

211翻译硕士英语请参考相应的本科专业通用教材。

243日语(二外)新版《标准日本语》（初级上、下册）人民教育出版社和光村图书株式会社。

245法语(二外)《法语》第一、二、三册的前八课马晓宏等编（92年版），外语教学与研究出版社。

246法语请参考相应的本科专业通用教材。

247德语（二外）《大学德语》（共4册）高教出版社；考研参考范围1、2、3册为主。

331社会工作原理全国MSW考试专业课考试大纲的基础上，参考下列书籍：《社会工作概论》（第二版），李迎生，中国人民大学出版社，2010年；《社会工作理论》，何雪松，上海人民出版社，2007年。

357英语翻译基础请参考相应的本科专业通用教材。

432统计学《统计学》（第五版），贾俊平，中国人民大学出版社，2014。

科目代码科目名称参考范围437社会工作实务全国MSW考试专业课考试大纲的基础上，参考下列书籍：《个案工作》，许莉娅，高等教育出版社，2004年；《小组工作》，刘梦，高等教育出版社，2004年；《社区工作》，徐永祥，高等教育出版社，2004年；《社会研究方法》（第五版），风笑天，中国人民大学出版社，2018年。

448汉语写作与百科知识请参考相应的本科专业通用教材。

学院 20 ～20 学年第 学期《电路分析基础》试卷（A ）复查总分 总复查人（本题3.正弦交流电的三要素是指它的、 和。

4.自然满足KVL 定律的电路求解方法是 , 自然满足KCL 定律的电路求解方法是 , 它们都是为减少方程式数目而寻求的电路求解方法。

5.空心变压器二次回路对一次回路的反射阻抗Z 1r = ；理想变压器二次回路折合到一次回路的折合阻抗Z 1n = 。

6.含有L 和C 元件的电路出现电压、电流同相的现象时, 称电路发生了 。

7.一阶电路的三要素是指电路的 值、 值和 。

8.与非正弦波频率相同的一次谐波又称为 波, 是构成非正弦波的基本成分。

（本题 5分）二、判断说法的正确与错误（每小题1分）1.测量单个电阻时不能在线测量, 测量电阻时不能带电测量。

（ ）2.中线的作用就是使不对称三相负载成为对称三相负载。

（ ） 3.一阶电路的时间常数τ值越大, 说明该一阶电路过渡过程进行的越快。

（ ）4.RLC 串联电路中，已知频率为f0时电路发生谐振，当频率等于2f0时电路呈容性。

（ ）5.功率表端子的接法：电流线圈与待测电路相串, 电压线圈与待测电路相并。

（）（本题10分）三、单项选择题（每小题2分） 1.状态变量是指一阶电路中的（ ）A.电感元件通过的电流和电容元件的极间电压B.电感元件的端电压和通过电容元件的电流C.电感元件的端电压和电容元件的极间电压D.通过电感元件的电流和通过电容元件的电流2.谐振电路中，品质因数Q 对选择性和通频带的影响是（ ）。

A.品质因数Q 值越大, 电路选择性越好, 通频带越宽B.品质因数Q 值越大, 电路选择性越好, 通频带越窄C.品质因数Q 值越小, 电路选择性越差, 通频带越窄 D 、无法判断 3.下面各电路图中，为全耦合变压器的是（ ）A. B 、 C 、 D 、4.电子电路的显著特点是（ ）A. 高电压、小电流B.低电压、小电流C.小电流、小功率D.大功率、小电流 5.正弦交流电路中，只消耗有功功率，不消耗无功功率的元件是（ ） A.电阻元件 B 、电感元件 C 、电容元件 D 、不存在（本题10分）四、简答题 1.试述提高功率因数的意义和方法。

1、图3中所示的电流I 为（C ）。

A. —2AB. —1AC. 1AD. 2A图3 图4 2、图3中10V 电压表的功率是（A ） 。

A. W 30-B.10WC. W 30D. W 403、图4所示，已知I=2A ，u ab =6V, R=（A ）。

A. 3ΩB. 6ΩC. 2ΩD. 4Ω 4、如图5所示，理想变压器匝数比为10：1，2U=（D ）A. 100VB. —100VC. -10VD. 10V 图5 图65、如图6所示，已知R=XL=XC ，A1=10A ， A2 ，A3电流表的读数分别为（ B ） A. 10A ，10A B. 14.1A ，10A C. 10A ，14.1A D.10A ，14A6、图7所示电压波形可用阶跃函数表示为（C ）。

A. 2()(1)t t εε-+- B. 2()3(1)(3)t t t εεε-++-+ C. 2()3(1)(3)t t t εεε-+--- D. 2()3(1)t t εε-+-图7 图87、图8所示电路中，开关S 断开时，电路呈电阻性，则当开关S 闭合时，电路呈（C ）。

A ．电阻性 B ．电感性 C ．电容性 D ．谐振状态 8、图9示电路的时间常数为（ B ）。

A ． 2sB ． 0.5sC ．4sD ．0.25sS u +-+-图99、对于电感元件，下列表达式中正确的是( D )。

A ．d d LL u i Lt = B ．j L L I LU ω= C ．j L L I LU ω= D ．j L L U LI ω=10、正弦量的三要素下面说法不对的是（ A ）。

A ．振幅、频率、周期；B 。

最大值、频率、相位；C ．有效值、角频率、初相位；D 。

振幅、角频率、初相位。

1．图1所示电路中，若102u i =-，则ab 端外接2Ω电阻后的电流和电压分别为（ B ）。

A. 2.5A ，10VB. 2.5A ，5V C . 5A ，5VD. 10A ，10Vu +-图1 图2 2．图2所示电路中电压u 为( A )。
