Empower 3_数据采集_2015

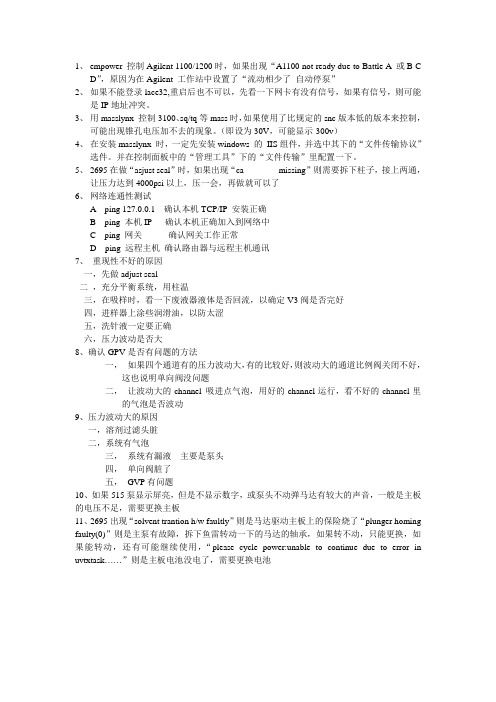

1、empower 控制Agilent 1100/1200时，如果出现“A1100 not ready due to Battle A 或B CD”，原因为在Agilent 工作站中设置了“流动相少了自动停泵”2、如果不能登录lace32,重启后也不可以，先看一下网卡有没有信号，如果有信号，则可能是IP地址冲突。

3、用masslynx 控制3100、sq/tq等mass时，如果使用了比规定的snc版本低的版本来控制，可能出现锥孔电压加不去的现象。

（即设为30V，可能显示-300v）4、在安装masslynx 时，一定先安装windows 的IIS组件，并选中其下的“文件传输协议”选件。

并在控制面板中的“管理工具”下的“文件传输”里配置一下。

5、2695在做“asjust seal”时，如果出现“ca missing”则需要拆下柱子，接上两通，让压力达到4000psi以上，压一会，再做就可以了6、网络连通性测试A ping 127.0.0.1 确认本机TCP/IP 安装正确B ping 本机IP 确认本机正确加入到网络中C ping 网关确认网关工作正常D ping 远程主机确认路由器与远程主机通讯7、重现性不好的原因一，先做adjust seal二，充分平衡系统，用柱温三，在吸样时，看一下废液器液体是否回流，以确定V3阀是否完好四，进样器上涂些润滑油，以防太涩五，洗针液一定要正确六，压力波动是否大8、确认GPV是否有问题的方法一，如果四个通道有的压力波动大，有的比较好，则波动大的通道比例阀关闭不好，这也说明单向阀没问题二，让波动大的channel 吸进点气泡，用好的channel运行，看不好的channel里的气泡是否波动9、压力波动大的原因一，溶剂过滤头脏二，系统有气泡三，系统有漏液主要是泵头四，单向阀脏了五，GVP有问题10、如果515泵显示屏亮，但是不显示数字，或泵头不动弹马达有较大的声音，一般是主板的电压不足，需要更换主板11、2695出现“solvent trantion h/w faultly”则是马达驱动主板上的保险烧了“plunger homing faulty(0)”则是主泵有故障，拆下鱼雷转动一下的马达的轴承，如果转不动，只能更换，如果能转动，还有可能继续使用，“please cycle power:unable to continue due to error in uvtxtask……”则是主板电池没电了，需要更换电池1、515 PM 完成后，要把Flow 设为5ml/min ，看流速是否成线性，然后把压力升到3000psi 以上，看有没有漏液的地方2、486 PM 时，打开光路时，注意保护光栅（用东西把它罩住），氘灯更换后，先不要上紧，用东西按住仪器右边的一个白色按钮，否则打开开关后仪器不运行，开机自检完后，按“Diay 19”打开参比能量窗口，调节灯的上下左右位置，知道能量最大，再固定灯的螺丝3、仪器直接连到电脑时，一般要用交叉网线，使用switch 时，用一般网线4、UPLC SM 的传感器的电压调整：在uplc console 中点击SM中交互控制，点击传感器旁边的“O PSI”的按钮，看一下其压力为多少，正常为500±50V，如果不是，则调节压力传感器，如果不调整，可能会出现“sample pressure low”错误报警5、校正进样气泡传感器时，一定要把tubing 从六通阀上拆下来，并在校正过程中吸去管口的残留液体，才能通过校正6、如果一些uplc 的功能按钮不能使用，且 Firmware 没有问题，可以运行一下：empower\instruments\bin\stop acquity process.bat,以还原到其初始状态7、sample organizeX 轴 y 轴移动是靠气的大小来控制移动的速度，用磁场来减少阻力，其移动速度一般控制在1-2s之间8、2695在泵头里混合，（140 微升，plunger cality volume）溶液先进先出C/Dratio ＞1.8，说明有气泡9、LCM，主板上有个8位开关，把1 、2、3位开关反向板过去后（和正常状态相反的位置）开机过程中就不自检检测器了10、PDA 如果出现波长偏差很大，在300nm左右，可能是波长范围设置不对，或软件版本太低11、Brccze 2 安装时必须每隔盘的空余空间在7G以上才可以安装12、717 或2695 进样单元，如果出现流量不够，检查一下是否从purge 管里漏液，如果漏液可能是V2高压密封漏了，若出现吸样时往样品瓶里打流动相，则是V1高压密封漏了13、若seal pak 处漏液，可能是sealpak 密封不好，也可能是洗针液漏，V4开闭不严，把洗针放低试试还漏不漏14、2424 ELSD 标准测试参数Flow :1 ml/min mobile:乙腈：水=1:9N2 temp:60% Drift temp : 60°CN2 pressure:25psi若仪器正常的话，基线应该在1.0 lsd 单位以内，若信号超过2000，则需要做calibration pmt 和mermalization unit15若查看empoer 节点属性时，出现“instrumentsercer MFC Application运行错误”，关闭后，出现“com致命错误”，则可能是xp系统有问题16 若节点属性里仪器都显示在线，但打开项目而进不去，则是这个项目坏了，只能换个项目，或重新建个项目仪器只摆放应该选PI安装选DSU或SQH 09 UPB N3 A月年MOD SN 产地Sever 2003 建域：在“运行”中输入“DCPROMO”网络版安装注意事项1、服务器一，先改电脑名称，empower 安装之后就不能再改名字了二，、建域域控制器和DNS服务器2、原始驱动器：empowermirror DB.empowerArchive IDB和empower\projects数据驱动器empower database 和empowerarchwe IDB程序驱动器：empower 程序文件和数据库程序文件EMPOWER 2网络版1，安装前注意事项一，LAC/E32到货时DHCP 可能为启动状态，若无DHCP服务器应将其关闭二，EMPOWER 2 server 不能作为DHCP 服务器，必须是“域控制器”和DNS 只保留TCP/IP 协议，交换机数量尽量少三，所有的client 和lac/E32 都需要加入到域中四，数据库名，EMPOWER 2= wat6/wat7 ,数据库域名：服务器名+域名，全局数据库名：数据库名+数据库域名2、安装步骤a)安装EMPOWER 2 SERVERb)安装keyc)配置本地网络服务名开始→程序→oracle.empower 10g→cenfiguration andmigration tovls→net configuration assistant 打开欢迎使用对话框，选中本地net 服务各配置→添加→服务器名（全局数据库名）→TCP→输入IP地址→是，进行测试→更换登录→system/empower →net 服务器名（empower 2）→否→完成d)建共享目录\empower\drojects设置其共享名为waters_projects→安全→高级，点击“权限……”→选中aclministrator →高级，在打开的“projects的高级安全设置”对话框里，→一，如果“《允许父项的继承权限传播到该对象和所有子对象，包括哪些在此明确定义的项目（A）》”选项选中，用先取消，点击应用二在弹出对话框中，点击复制三，选中除“system”外的所有用户名，点击删除四，点击“添加”，输入everyone ,确定五，在“projects 的高级安全设置”里选中“everyone ”，用户名选中下面的“用在此显示的可以应用到子对象的项目替代所有子对象的权限项目（P）”，点击确定，在弹出的对话框中选择是e),注册采集服务器打印机开始→程序→empower→注册采集服务器打印机3，确认数据库允许正常在CMD里输入AQLPLUS,然后输入用户名和密码：system/empower,然后输入命令：select file_name,status from dba_data_files;回车后，出现五个文件，available4,配置windows DBA 账户一，开始→管理工具→Active direvtgory 用户和计算机→users→ORA_DBA→成员→田间“administrator”用户二，开始→管理工具→域控制器安全策略→本地策略→用户权限分配→作为批处理作业登录→添加“域/ administrator”用户5，登陆数据库控制台在IE中输入“\http:\\servername:5500/em”即可，首先要把它添加到受信任的站点中Fr5- http:\\servername:1158/em6,数据库的冷热备份脚本格式Cs_hot_gen.bat E:\back up sys oracle D:\empower\oracle\oraclelog wat 6 1% 2% 3% 4% 5%1% 备份数据存放位置2% 账号3% 密码4% 数据库位置5% oracle_sid (wat6 wat7 ……)7，若lace 不能自动传送数据，则用手动，在lace打开运行：（在使用前先重命名recover,log）X:\Empower\Bin＞Instrument server,recower7、确定监听器的状态C:\＞lsnrctl status若梅启动，则：C：\＞lsnrctl start 启动C：\＞tnsping servicename9，从注册表被封环境变量HLM\SYSTEM\CURRENT CONTROL SET\XONTRLO\SESSION MANAGER\ENVIRONMENT。

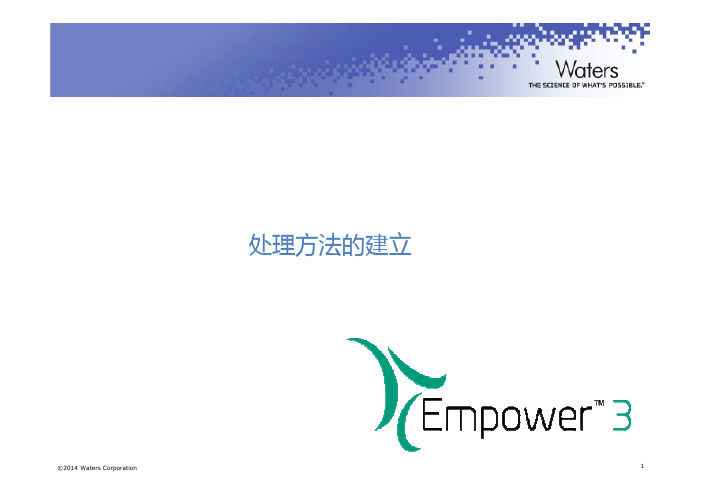

处理方法的建立©2014 Waters Corporation1建立一个处理方法将要学习如何:– 访问数据的查看界面 – 自定义查看窗口的格式并保存参数 – 利用向导建立一个处理方法 – 将处理方法加入到方法组中©2014 Waters Corporation2访问数据的查看界面-QuickStartQuickStart 用户©2014 Waters Corporation3访问数据的查看界面-QuickStartQuickStart 用户©2014 Waters Corporation4访问数据的查看界面-ProPro 用户©2014 Waters Corporation5访问数据的查看界面-Pro右键通道是原始数据存在的最小单位,可通过查看通道中数据来看谱图©2014 Waters Corporation 6访问数据的查看界面©2014 Waters Corporation7访问数据的查看界面©2014 Waters Corporation8访问数据的查看界面©2014 Waters Corporation2D 通道峰9建立一个处理方法将要学习如何:– 访问数据的查看界面 – 自定义查看窗口的格式并保存参数 – 利用向导建立一个处理方法 – 将处理方法加入到方法组中©2014 Waters Corporation10自定义查看窗口的格式并保存参数自定义查看窗口的格式并保存参数在色谱图或列表中，可通过右键/属性来更改视图，或执行复制等功能自定义查看窗口的格式并保存参数自定义查看窗口的格式并保存参数自定义查看窗口的格式并保存参数打勾为隐藏自定义查看窗口的格式并保存参数自定义查看窗口的格式并保存参数自定义查看窗口的格式并保存参数建立一个处理方法将要学习如何:–访问数据的查看界面–自定义查看窗口的格式并保存参数–利用向导建立一个处理方法–将处理方法加入到方法组中利用向导建立一个处理方法在“通道（Channels）”标签栏下，选择最低浓度标准样品，然后选“查看（Review)”命令，到查看窗口建立处理方法和处理方法组.使用向导建立一个处理方法处理方法中的峰宽参数处理方法中的阈值参数用鼠标选定一段基线以设定检测峰起点和落点的阈值，点击“下一步”处理方法中的时间参数用鼠标选定积分区间，点击“下一步”处理方法中的其他参数如有必要可设定最小峰面积和最小峰高，然后按“下一步”处理方法中的校正参数按“下一步”点“否”选择或输入峰（组份）的名字设置适应性参数设置适应性参数设定噪音区间保存处理方法修改处理方法对于已经建立好的处理方法，如果发现不太合适，也可以进行再修改修改处理方法切换至处理方法窗口修改处理方法3D数据处理方法的建立以上为2D数据的处理 3D数据处理略有不同处理方法方法组3D数据处理输入波长数值与2D 2D处理方法区别之处处理方法区别之处与2D 2D处理方法区别之处处理方法区别之处用鼠标选取一段最平滑的基线设定纯度测试的阈值，这段时间要大于0.5分钟与2D 2D处理方法区别之处处理方法区别之处3D数据处理用方法组3D数据处理用方法组方法组中去？方法组中去？方法组中去？方法组中去？添加通道（波长）后，要另存为方法组此处，不要随便打勾如何添加不同波长的处理方法到同一个方法组中去？。

Empower软件一．登录1.双击电脑桌面上的Empower图标，出现Empower登录窗口。

2.输入用户名和密码，然后单击“确定”，进入Empower。

每次登录前必须输入用户名和密码。

注：出厂设置的用户名为 system，密码为 manager。

二．项目管理（一）新建项目3.鼠标左键单击图标,进入“配置系统”。

4.在如下界面中，选中“项目”后，单击“新建项目”。

8出现“新建项目向导”，如下图所示：a.“表空间”中接受50MB的表空间缺省设置。

在该向导步骤中，系统默认设置了“支持…全面审计追踪‟”。

如果不需要，可取消“支持…完全审计追踪‟”复选框，以取消对项目元素（如方法和样品）所做的所有修改的记录。

如需要，则选中该复选框之后，还再选择是否需要对“方法变化”、“结果变化”、“样品信息变化”和“删除”的更改进行注释。

单击“下一步”。

注：“完全审计追踪”功能用于支持法规的要求，如果没有法规要求可以不选，这样可以简化实验和节省硬盘空间。

b.出现“选项”页。

选择用于本项目的选项。

单击“下一步”。

注：如果无法确定适当的设置，请接受默认选项。

c.出现“访问控制”页。

根据需要选择设置对您所创建的项目具有访问权限的用户和用户组，或者接受缺省的选项，然后单击“下一步”。

注：如果无法确定适当的设置，请接受默认选项。

d.在“复制”页中，接受默认的选项，然后单击“下一步”。

e.在“输入名称”页中，输入项目的名称，必要时输入注释内容。

最后单击“完成”来结束新项目的创建。

注：项目名中不能出现空格。

可使用下划线(_ ) 分隔词。

另外，名称不能以数字开头。

如果在前面选中了“完全审计追踪”选项，则必须在文本框中输入注释。

注：项目是方法、结果、自定义字段、视图筛选器和原始数据的集合，由用户定义。

该集合驻留在Empower数据库中并在“浏览项目”中显示。

项目是为了方便用户归类、管理和检索相应的数据，应根据实际情况来决定是否建立，并不是每次开机都要创建。

Empower LC软件操作一、开机顺序打开电源，打开2487检测器、泵、柱温箱，然后双击，Empower软件，出现界面，输入用户名和密码。

用户名：system密码：manager输入完毕点击确定。

出现登录界面。

二、采集数据点击运行样品在采集数据的项目栏中选择化学室，在色谱系统栏中选择1515-2420或1515-2487系统。

指定样品名称，样品的类型（功能），样品瓶号，进样体积及运行时间，然后点击“方法组”下拉菜单选中已有的方法组或按“创建方法组”按钮以建立一个新的方法组（Develop Methods）”按钮以建立一个新的方法组可以选择已有的仪器方法，也可以点“新建”钮来创建新的仪器方法在等度流速栏中填写所需流速，点击2487检测器图标，在波长模式项下选择单通道点击通道1，在波长（纳米）栏中填入所测样品的检测波长，其它各栏中参数不需变化。

点击TCM图标（柱温箱）在启用区域前点下，在设定值栏中填写所需温度，注：所需温度比室温高5℃。

点击改变流量键在流量A栏中填写所需流量，在变化率栏中填写0.5，点击应用键。

注：一般进样前要平衡一段时间，直到监视器中谱图的基线平直。

也可以随时点击中断键，退出监视器。

点击准备键，在样品名栏中，填写样品的信息。

开始进样。

三、样品组进样点击样品键在样品组方法栏中填写样品参数。

填写完毕后，点击运行键，开始样品组的进样。

四、数据处理：选择化学室，点击确定也可点击处理方法向导（快捷键）选择样品组，点击修改样品键点击量键在组份栏中输入已知标准的浓度，点击确定点击保存键注意：1.标准样中组分的含量必须预先输入到组分表中(含量即可在采样时输入，也可在“项目”窗口中，在“通道”标签下，选中要输入含量的样品，选“工具”菜单下“改变样品”命令，在出现的样品表中修改样品信息，或选“量”图标，输入或修改样品的含量。

）2.处理方法中被计算组分的名字必须与组分表中标准样组分的名字一致3.采用批处理方式计算标准曲线和未知样的含量，应先选标准样再选未知样。

文件发放清单1 目的 规范Empower 3.0 权限管理，制定各帐户类型的权限，明确各岗位拥有的帐户类型及职责。

2 范围适用于才所有的账户。

3 职责3.1 管理员负责Empower 3.0所有管理工作。

3.2 计算机管理员负责账户的新建、变更、禁用，数据备份，计算机系统故障的排除、维护等。

3.3 仪器管理员负责Empower 3.0中与仪器维修、验证等相关联的工作。

4 内容4.1 定义4.1.1 角色是指用户在电子系统中所从事的岗位及职责，同一用户可以兼职不同的岗位，在Empower 3.0中扮演不同的角色，拥有该角色的全部用类型。

Empower 3.0中角色包括计算机管理员、管理员、仪器管理员、QR 管理员、项目管理员、项目助理、实验员等。

4.1.2 用户类型是指Empower 3.0系统中具有相同权限用户属于同一类型用户，同一角色可以有一个或更多个用户类型，根据登入Empower 3.0的目的不同选择不同的用户类型。

4.2 计算机管理员 4.2.1 用户类型（1） Administrator 具有Empower 3.0所有权限，是最高管理者。

（2） IT_Administrator 计算机管理员用户，主要进行系统备份、审计追踪日志导出等工作。

4.2.2 职责。

（1） 管理Empower 3.0数据库。

（2） 管理用户，包括新建、变更用户类型，新建、变更、禁用用户等。

（3） 系统策略管理，根据公司质量方针，设置符合GRP 要求的系统策略。

（4） 检查 Empower 服务或功能版本。

（5） 数据备份和恢复，按照相关规定进行数据备份，并定期检测备份数据的可靠性。

（6）故障排除，负责与网络连接、计算机系统相关的故障排除及维护。

4.3管理员4.3.1用户类型（1）QR_manager 负责QR的管理工作，有限监管各个项目。

（2）Instrument_manager 具有与仪器诊断、保养、验证等仪器管理权限。

Empower概述引论p是公司开发的色谱信息管软件功能Empower Waters公司开发的色谱信息管理软件。

功能强大，操作简单，具有多种界面，适合各类用户使用。

–基于内置的Oracle数据库，Empower软件除具有诸如仪器控制，数据采集，结果计算，报告编辑等常规功能外，更可为用户提供系统安全，审计追踪，电子记录，电子签名，系统策略，用户管理等先进功能，以及自动归档、系统适应性、化学结构、GPC、GPC/V、GPC/LS、药及自动归档系统适应性化学结构药物溶出度等多种选择件。

–此外，Empower还为用户提供了定制接口和开发接口，使用户可按照自己的业务逻辑整合色谱应用，将Empower软件与自己的工作流程相结合以提高工作效率。

E成为个开放的完备的色谱信息管所有这些使Empower成为一个开放的、完备的色谱信息管理平台。

历史沿革公司开发色谱软件始个世，开计算机软件控制 Waters公司开发色谱软件始自上个世纪，开计算机软件控制色谱仪器之先河在色谱软件问世之前，色谱系统使用的数据处理单元是积分仪，如Waters的M730等随着软件技术的发展和个人计算机的普及，积分仪等作为色随着软件技术的发展和个人计算机的普及积分仪等作为色谱数据系统，已经无法满足要求，人们对更好的色谱数据管理技术的需求日益迫切历史沿革年，美国(g) 1988FDA (Food and Drug Administration)发起了对色谱数据系统中与处理过程相关的审计追踪的讨论。

与此同时，Waters也正试图简化色谱软件的开发过程。

当时Waters的色谱软件共有三个系列，分别是运行在PC(MS-DOS)机上的单机版色谱软件Baseline/Maxima系列，以及运行在VAX(VMS)机上的网络版软件Expert和ExpertEase系列。

进入信息时代，人们对数据管理提出了更高的要求.基于平面文件系统的软件已经无法满足这些要求，数据库技术正是在这样的应用需求基础上发展起来的。

Empower LC软件操作一、开机顺序打开电源，打开2487检测器、主机、柱温箱，然后双击，Empower软件，出现界面，输入用户名和密码。

用户名：system密码：manager输入完毕点击确定。

出现登录界面。

二、采集数据点击运行样品在采集数据的项目栏中选择化学室，在色谱系统栏中选择1515-2420或1515-2487系统。

点击“单进样”，出现上界面。

指定样品名称，样品的类型（功能），样品瓶号，进样体积及运行时间，然后点击“创建方法组”下拉菜单选中已有的方法组或点击“创建方法组”按钮后，选择“新建”以建立一个新的方法组（Develop Methods）可以选择已有的仪器方法，也可以点“新建”钮来创建新的仪器方法在泵模式下选择等度，在等度流速栏中填写所需流速，（一般按默认植）点击2487检测器图标，在波长模式项下选择单通道点击通道1，在波长（纳米）栏中填入所测样品的检测波长，其它各栏中参数不需变化。

点击TCM图标（柱温箱），在启用区域1前点一下，在设定值栏中填写所需温度，注：所需温度比室温高5℃。

点击改变流量键在流量A栏中填写所需流量，在变化率栏中填写0.5，点击应用键。

注：一般进样前要平衡一段时间，直到监视器中谱图的基线平直。

也可以随时点击中断键，退出监视器。

注意：点击监视器进行平衡前应先操作以下步骤：1、打开机门，将选择阀搬至左侧位置；2、轻轻向左旋转一点黑色旋扭，用专用针管抽取适量液体后，将旋扭复原；3、将阀门搬至右侧位置，点击“压力”键，设定流速为“5”，开始冲泵5分钟；4、将阀门重新搬至左侧位置，点击监视器，开始平衡。

（实验结束后，换水或甲醇冲洗时，均应重复以上步骤，只是将第四步改为：将阀门重新搬至左侧位置，点击“压力”键，设定流速为“1”，开始冲洗N分钟）点击准备键，在样品名栏中，填写样品的信息。

点击进样键，按界面最下边语言提示至“等待进样”后方可进行单针进样操作。

开始进样。

三、样品组进样点击样品键在样品组方法栏中填写样品参数，功能项下对照品应填写进标准样。
