SDH网络和以太网的区别是什么？SDH E1的2M传输和以太网的10M 100M 1000M 有什么区别？SDH主要承载什么业务？
SDH主要承载语音业务，对于实时性要求比较高的业务！
SDH的格式和以太网的封装不一样，所以注定了有各自的作用和适用范围。
总的简单来说，SDH网络和以太网的区别在于，SDH是点到点的网络，一般是与对端建立连接，组成环网，用光纤传输，保证长距离，SDH的容量也比较大，STM-64，STM-128速率达到了10Gb/s和40Gb/s的。
而以太网是局域网协议，实现转发是靠ARP和洪泛，网络一旦大了，网络性能也随之下降，所以不大适用于大型网络。
我认为两者的最大区别是SDH是同步复用，实时传送，主要工作在ISO的OSI
模型的第一层（物理层）。
以太网是统计复用，存储转发，主要工作在一到三层（物理层、数据链路层、网络层）。
SDH主要承载交换机的话音业务，以太网主要承载上网的数据业务（IP）。
当然SDH设备有MSTP（多业务传送平台），可
以将以太网业务在SDH上传送。
将以太网业务（10M 100M 1000M）映射到SDH
设备的2M、155M、622M、2.5G、10G等帧结构中传输。

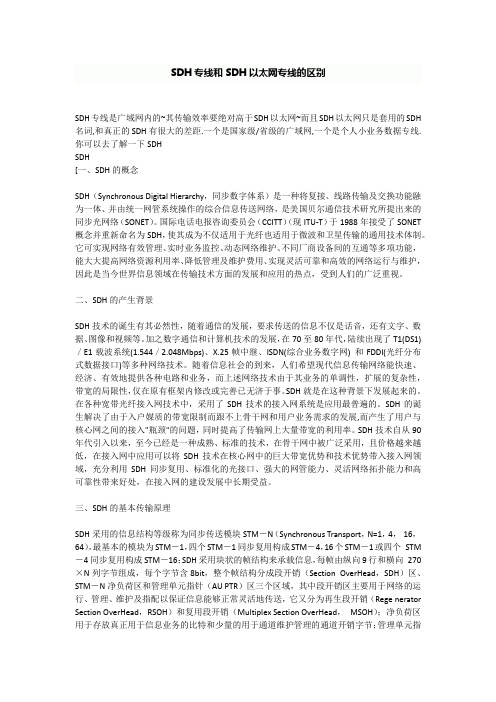

SDH专线和SDH以太网专线的区别SDH专线是广域网内的~其传输效率要绝对高于SDH以太网~而且SDH以太网只是套用的SDH 名词,和真正的SDH有很大的差距.一个是国家级/省级的广域网,一个是个人小业务数据专线.你可以去了解一下SDHSDH[一、SDH的概念SDH（Synchronous Digital Hierarchy，同步数字体系）是一种将复接、线路传输及交换功能融为一体、并由统一网管系统操作的综合信息传送网络，是美国贝尔通信技术研究所提出来的同步光网络（SONET）。
国际电话电报咨询委员会（CCITT）（现ITU-T）于1988年接受了SONET 概念并重新命名为SDH，使其成为不仅适用于光纤也适用于微波和卫星传输的通用技术体制。
它可实现网络有效管理、实时业务监控、动态网络维护、不同厂商设备间的互通等多项功能，能大大提高网络资源利用率、降低管理及维护费用、实现灵活可靠和高效的网络运行与维护，因此是当今世界信息领域在传输技术方面的发展和应用的热点，受到人们的广泛重视。
二、SDH的产生背景SDH技术的诞生有其必然性，随着通信的发展，要求传送的信息不仅是话音，还有文字、数据、图像和视频等。
加之数字通信和计算机技术的发展，在70至80年代，陆续出现了T1(DS1)／E1载波系统(1.544／2.048Mbps)、X.25帧中继、ISDN(综合业务数字网) 和FDDI(光纤分布式数据接口)等多种网络技术。
随着信息社会的到来，人们希望现代信息传输网络能快速、经济、有效地提供各种电路和业务，而上述网络技术由于其业务的单调性，扩展的复杂性，带宽的局限性，仅在原有框架内修改或完善已无济于事。
SDH就是在这种背景下发展起来的。
在各种宽带光纤接入网技术中，采用了SDH技术的接入网系统是应用最普遍的。
SDH的诞生解决了由于入户媒质的带宽限制而跟不上骨干网和用户业务需求的发展,而产生了用户与核心网之间的接入"瓶颈"的问题，同时提高了传输网上大量带宽的利用率。

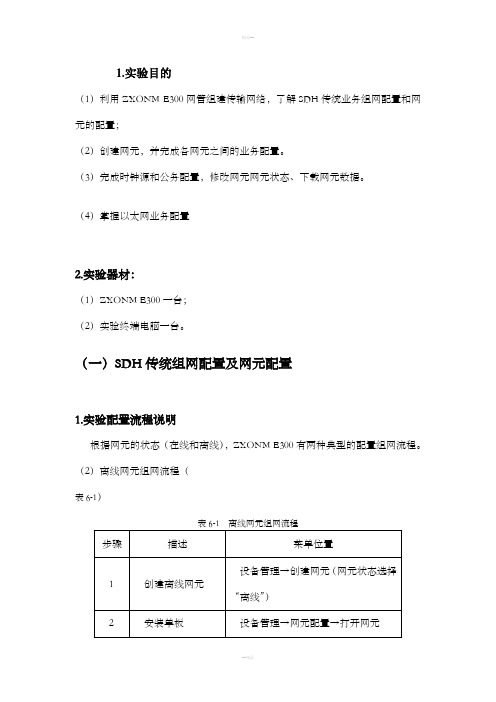

1.实验目的（1）利用ZXONM E300网管组建传输网络，了解SDH传统业务组网配置和网元的配置；（2）创建网元，并完成各网元之间的业务配置。
（3）完成时钟源和公务配置，修改网元网元状态、下载网元数据。
（4）掌握以太网业务配置2.实验器材：（1）ZXONM E300一台；（2）实验终端电脑一台。
（一）SDH传统组网配置及网元配置1.实验配置流程说明根据网元的状态（在线和离线），ZXONM E300有两种典型的配置组网流程。
（2）离线网元组网流程（表6-1）表6-1 离线网元组网流程2.实验步骤（1）按照ZXONM E300配置手册将设备与PC机互联；（2）连接网管①使用交叉网线连接网管计算机和网元A子架接口区的网管接口Qx(此步骤跳过)。
②修改网管计算机IP地址为193.55.1.5、掩码为255.255.255.0、网关为193.55.1.18。
（3）创建网元网元建立拓扑图图6-1 网元拓扑图a、在客户端操作窗口中，单击［设备管理→创建网元］菜单项，并创建网元A、B、C、D、E、F，各网元的配置网元参数如错误!未找到引用源。
3所示。
表6-3 各网元信息表网A B C D E元参数网元名NET01NET02NET03NET04NET05称网元标12345识网元地196.1.1.18196.1.2.18196.1.3.18196.1.4.18196.1.5.18址系统类ZXMP S200ZXMP S325ZXMP S325ZXMP S3325ZXMP S200型设备类ZXMP S200ZXMP S325ZXMP S325ZXMP S325ZXMP S200型网元类ADM® ADM® ADM® ADM® TM 型速率等STM-4STM-16STM-16STM-16STM-4级在线/离线离线离线离线离线离线网A B C D E元参数自动建自动建链自动建链自动建链自动建链自动建链链配置子主子架主子架主子架主子架主子架架b、由于本实验没有配置扩展子架，因此直接配置为系统默认配置；网元登录密码可根据需要设置；其余参数，如定时采集历史性能、自动定时校时等，均参照系统默认选择。
TDM准确的说它定义传统SDH（PDH）帧结构的业务，包括不限于语音，关键是他的帧结构是时分的。
ATM业务目前基本用的比较少，国内目前主要用于银行业务，欧洲还有很多3G 无线基站应用ATM业务回传，“对应有QOS的数据”这句话总结的好，当然还包括语音在内的所有业务。
以太网是二层交换技术，无QOS这句话说太绝对，电信级以太已经不是什么新技术了，现在所有的通信技术如果没有QOS，运营商是不会用的。
你家的ADSL都是有QOS的，只是你是最低级。
MPLS:多协议标签交换，通俗的讲究是通过一个叫lable的东西来做交换转发，这个lable里面可以承载多种协议payload，可以理解成一个是应用多个协议的统一转发平面。
MPLS中数据传输发生在标签交换路径（LSP）上，LSP是每一个沿着从源端到终端的路径上的节点的标签序列，主要设计来解决网路问题，如网路速度、可扩展性、服务质量管理以及流量工程。
MPLS是为了提高转发速度提出的，与传统IP路由相比，它在数据转发时，只在网络边缘分析IP报文头，而不用在每一条都分析报文头，从而节约了处理时间。
PTN最简单的方程式为：PTN=MPLS-IP+OAM。
其中“-IP”可以简单的看做是“对MPLS的简化”，去掉我们不需要的东西（例如复杂的各种握手协议等）。
从字面上解释，PTN叫做packet translate network（包传送网），而SDH叫做同步数字体系。
从传输单元上看，PTN传送的最小单元是IP报文，而SDH传输的是时隙，最小单元是E1即2M电路。
PTN的报文大小有弹性，而SDH的电路带宽是固定的。
这就是PTN与SDH承载性能的最本质区别。
从协议上看，PTN遵循的叫做TMPLS，即经过改进的MPLS（多协议标签交换），即TMPLS=MPLS-IP+OAM。
从业务管理能力看，PTN通过硬件收发管理报文来实现对信道的监控和管理，而SDH通过开销字节实现系统的OAM。
基于SDH的以太网专线接入设计随着互联网的迅猛发展，以太网成为了最常用的局域网技术。
然而，在传输距离较远或安全性要求较高的场景中，以太网的性能可能无法满足需求。
基于SDH的以太网专线接入设计应运而生。
基于SDH（同步数字体系）的以太网专线接入设计，将以太网数据通过SDH网络进行传输。
SDH是一种高速、可靠的传输技术，能够提供灵活的带宽配置和强大的误码监测与纠正能力，适用于长距离传输和对传输质量要求较高的场景。
在这种设计中，以太网数据首先通过以太网交换机进入SDH 设备。
SDH设备将以太网数据转换为SDH信号，并通过SDH光纤传输到目标节点。
在目标节点，SDH设备将SDH信号重新转换为以太网数据，然后将其传输到目标设备。
基于SDH的以太网专线接入设计有以下几个优势。
首先，SDH网络能够提供高速的传输速率，支持以太网的高带宽需求。
其次，SDH网络具有较高的可靠性和稳定性，能够保证数据的安全传输。
此外，SDH网络还具有灵活的带宽配置能力，可以根据实际需求进行带宽分配，提高网络资源的利用率。
然而，基于SDH的以太网专线接入设计也存在一些挑战和限制。
首先，SDH设备的价格相对较高，增加了网络建设和运维的成本。
其次，SDH网络传输距离有限，不能满足特别远距离传输的需求。
此外，SDH网络的配置和管理相对复杂，需要专业的技术人员进行操作和维护。
综上所述，基于SDH的以太网专线接入设计是一种可行的解决方案，能够在传输距离较远或对传输质量要求较高的场景中提供高速、可靠的以太网接入。
然而，网络运营商和企业在选择该设计方案时需要权衡其成本、性能和管理复杂性等因素，以确保满足实际需求。
未来，随着技术的发展和成本的降低，基于SDH 的以太网专线接入设计有望得到更广泛的应用。
