电梯钢丝绳头灌注隐蔽工程检查记录D3-2

表C7-2电梯分项工程质量验收纪录注：1、地基基础、主体结构工程的检验批质量验收不填写“分包单位”和“分包项目经理”。

2、当同一分项工程检验批名称不一致时，填写检验批名称。

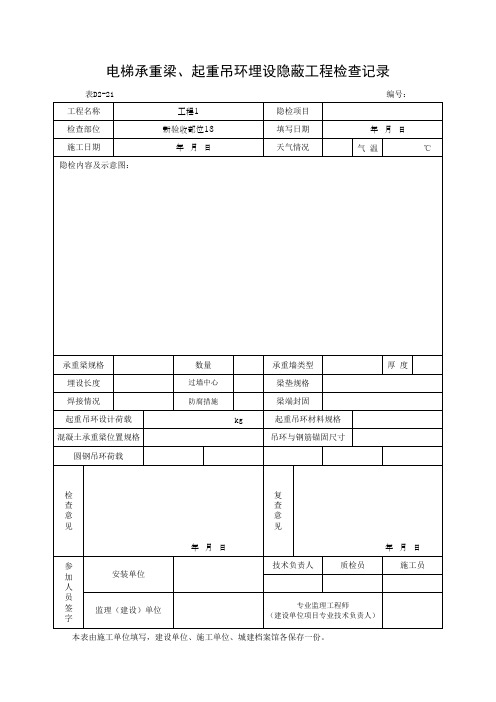

安阳市建筑工程质量监督站监制电梯安装分项工程质量验收记录表G2 编号：电梯安装工程设备进场质量验收记录表GB50310—2002 0901010109020101电梯安装土建交接质量验收记录表GB50310—2002 0901020109020201电梯驱动主机安装工程质量验收记录表（曳引式或强制式）GB50310-2002 09010301电梯导轨安装工程质量验收记录表（曳引式或强制式）GB50310-2002 0901040109010401电力液压电梯门系统安装质量验收记录表GB50310-2002 0901050109020501电梯轿厢及对重安装工程质量验收记录表GB50310-2002 0901060109020601电梯安全部件安装工程质量验收记录表GB50310-2002 0901070109020701电梯悬挂装置、随行电缆、补尝装置安装工程质量验收记录表GB50310-2002 09010801电梯电气装置安装工程质量验收记录表GB50310-2002 0901090109020901电梯整机安装工程质量验收记录表 GB50310-2002 9011001电梯承重梁、起重吊环埋设隐蔽工程检查记录表D3-1 编号：隐检内容及示意图:承重梁规格280数量2根承重墙类型混泥土厚度240埋设长度210过墙中心100梁垫规格1100×240×36焊接情况良好防腐措施封闭梁端封闭型刚焊接、混泥土灌注起重吊环设计载荷2000㎏起重吊环材料规格36混泥土承重梁位置规格合理吊环与钢筋描固尺寸合理圆钢吊环载荷2000㎏检查意见检查合格、同意隐蔽。

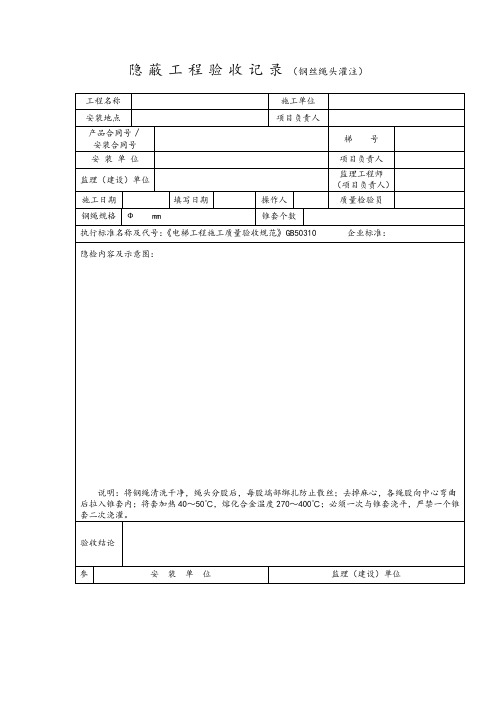

2010年月日复检意见年月日参加人员签字建设（监理）单位安装单位技术负责人质检员工长电梯钢丝绳灌注隐蔽工程检查记录表D3-2 编号：工程名称美景瑞园小区号楼隐检项目钢丝绳头灌注操作场地楼顶屋面填写日期2010年月日操作日期2010年月日天气情况气温用火手续正常看火人操作人钢绳用途曳引钢丝绳规格10㎜锥套数共10个隐检内容及示意图：检查意见检查合格，同意隐蔽2010年月日复检意见年月日参加人员签字建设（监理）单位安装单位技术负责人质检员工长。

建筑工程质量控制资料（智能建筑-隐蔽工程验收记录）
4.6.3 隐蔽工程验收记录
Ⅰ基本要求和内容
（1）电力驱动的曳引式或强制式电梯
1）承重梁的埋设：当驱动主机承重梁需埋入承重墙时，埋入端长度应超过墙厚中心线至少20mm，且支承长度不应少于75mm。

2）其它需作隐蔽工程检查验收记录的项目（如钢丝绳头的巴氏合金灌注）应符合产品制造的工艺规范。

（2）液压电梯
需作隐蔽工程检查验收记录的项目（如钢丝绳头的巴氏合金灌注）应符合产品制造的工艺规范。

（3）自动扶梯、自动人行道
需作隐蔽工程检查验收记录的项目应符合产品制造单位工艺规范。

（4）各子分部的电梯隐蔽工程检查验收记录应分别填写在质控（梯）表4.6.3－1～3中。

Ⅱ核查办法
按本规程4.2.4的规定执行。

Ⅲ核定原则
按本规程4.2.4的规定执行。

4.6.4 施工记录
按本规程4.2.8的规定执行。

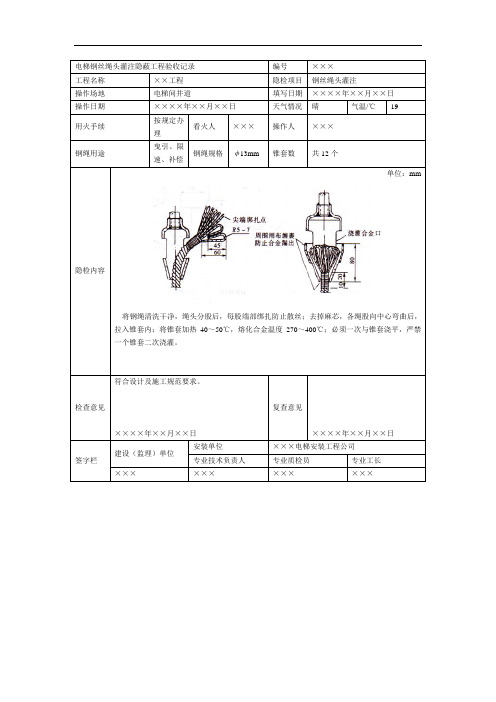

电梯钢丝绳头灌注隐蔽工程验收记录编号×××
工程名称××工程隐检项目钢丝绳头灌注
操作场地电梯间井道填写日期××××年××月××日操作日期××××年××月××日天气情况晴气温/℃19
用火手续按规定办
理
看火人×××操作人×××
钢绳用途曳引、限
速、补偿
钢绳规格φ13mm 锥套数共12个
隐检内容
单位：mm
将钢绳清洗干净，绳头分股后，每股端部绑扎防止散丝；去掉麻芯，各绳股向中心弯曲后，拉入锥套内；将锥套加热40～50℃，熔化合金温度270～400℃；必须一次与锥套浇平，严禁
一个锥套二次浇灌。

检查意见
符合设计及施工规范要求。

××××年××月××日复查意见
××××年××月××日
签字栏建设（监理）单位
安装单位×××电梯安装工程公司
专业技术负责人专业质检员专业工长××××××××××××。

5.4工程施工记录〔D类〕1、通用记录表D1-1-1隐蔽工程检查记录表D1-1-1编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-1-2设备根底隐蔽工程检查记录表D1-1-2编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-1-3电气接地装置隐蔽工程检查记录表D1-1-3编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-1-4避雷装置隐蔽工程检查记录表D1-1-4编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-1-5幕墙及金属门窗避雷装置隐蔽工程检查记录表D1-1-5编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-1-6电气等电位联结隐蔽工程检查记录表D1-1-6编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-2预检工程检查记录表D1-2编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-3施工通用记录表D1-3编号：本表由施工单位填报，建设单位、施工单位、城建档案馆各保持一份。

表D1-4中间检查交接记录表D1-4编号：本表由交接单位填写，建设单位、施工单位、城建档案馆各保持一份。

表D2-1地基处理记录表D2-1编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保持一份。

表D2-2地基钎探记录表D2-2 编号：附：附钎探点布置图本表由施工单位填写，建设单位、施工单位、城建档案馆各保持一份。

表D2-3-1桩基施工记录表D2-3-1编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保持一份。

表D2-3-2钻孔灌注桩后注浆施工记录表D2-3-2编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保持一份。

表D2-3-3钻孔灌注桩施工汇总表表D2-3-3编号：本表由施工单位填写，建设单位、施工单位、城建档案馆各保持一份。
