机房综合布线系统的干扰源产生原因及防护措施

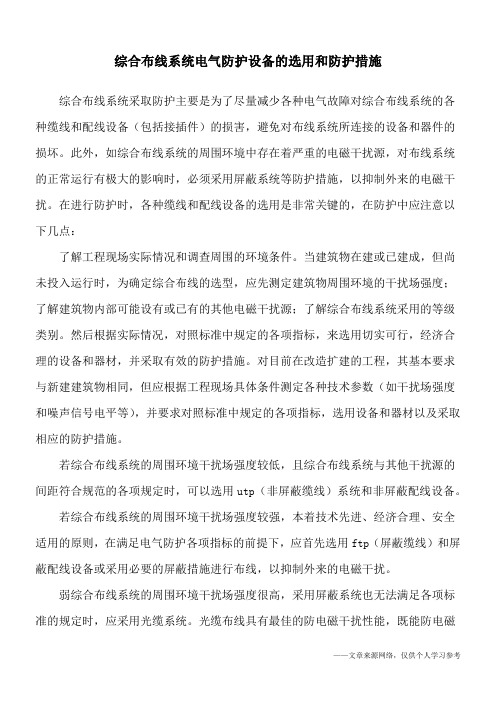

综合布线系统电气防护设备的选用和防护措施综合布线系统采取防护主要是为了尽量减少各种电气故障对综合布线系统的各种缆线和配线设备（包括接插件）的损害，避免对布线系统所连接的设备和器件的损坏。

此外，如综合布线系统的周围环境中存在着严重的电磁干扰源，对布线系统的正常运行有极大的影响时，必须采用屏蔽系统等防护措施，以抑制外来的电磁干扰。

在进行防护时，各种缆线和配线设备的选用是非常关键的，在防护中应注意以下几点：了解工程现场实际情况和调查周围的环境条件。

当建筑物在建或已建成，但尚未投入运行时，为确定综合布线的选型，应先测定建筑物周围环境的干扰场强度；了解建筑物内部可能设有或已有的其他电磁干扰源；了解综合布线系统采用的等级类别。

然后根据实际情况，对照标准中规定的各项指标，来选用切实可行，经济合理的设备和器材，并采取有效的防护措施。

对目前在改造扩建的工程，其基本要求与新建建筑物相同，但应根据工程现场具体条件测定各种技术参数（如干扰场强度和噪声信号电平等），并要求对照标准中规定的各项指标，选用设备和器材以及采取相应的防护措施。

若综合布线系统的周围环境干扰场强度较低，且综合布线系统与其他干扰源的间距符合规范的各项规定时，可以选用utp（非屏蔽缆线）系统和非屏蔽配线设备。

若综合布线系统的周围环境干扰场强度较强，本着技术先进、经济合理、安全适用的原则，在满足电气防护各项指标的前提下，应首先选用ftp（屏蔽缆线）和屏蔽配线设备或采用必要的屏蔽措施进行布线，以抑制外来的电磁干扰。

弱综合布线系统的周围环境干扰场强度很高，采用屏蔽系统也无法满足各项标准的规定时，应采用光缆系统。

光缆布线具有最佳的防电磁干扰性能，既能防电磁泄露，也不受外界电磁干扰的影响。

在电磁干扰较严重的情况下，是比较理想的防电磁干扰的布线系统，但目前光缆及光电转换设备价格较高。

在选用缆线和配线设备等硬件时，应保证其抑制性和统一性。

例如选用超5类，则各种软件和配线设备（包括连接硬件）都应采用超5类；若选用屏蔽系统，则各种缆线和连接硬件都应采用屏蔽的，且应做良好的系统接地，以保证其整体性和完整的系统性。

机房防干扰措施1. 引言在现代社会中，机房承担着重要的信息技术设备存储和运行的任务。

为了保证机房的正常运转和数据的安全性，机房必须采取一系列的措施来防止外界干扰的影响。

本文将介绍机房防干扰措施，旨在帮助机房管理员保护机房的设备和数据。

2. 物理隔离物理隔离是机房防干扰的基本措施之一。

通过将机房设立在独立的空间中，可以阻止外界干扰的进入。

以下是一些常见的物理隔离措施：•选择适当的位置：机房应尽量避免靠近电力设备、电梯或其他产生较大电磁场的设备。

机房也应远离噪音较大的区域，以减少机器的振动和声音对设备的干扰。

•使用金属屏蔽：机房的墙壁、天花板和地板都可以使用金属材料进行屏蔽，以阻挡电磁波的传播。

金属屏蔽可以有效减少外界电磁波对机房设备的影响。

•接地保护：机房设备的接地是非常重要的。

通过将机房中的设备正确接地，可以将电磁波引导到地下，减少干扰的影响。

•消除电磁泄露：机房内的电缆和设备应按照规定的标准布置，以避免电磁泄露。

合理的布线和绝缘措施可以减少电磁波的泄露，降低干扰的程度。

3. 电源管理机房的稳定电源供应是其正常运行的基础。

以下是一些电源管理方面的措施：•使用稳定的电源：机房的电源应来自可靠的供应商，并配备电源稳定器、UPS和发电机等设备以应对突发情况，确保电源的稳定性和连续性。

•进行电源线缆管理：机房内的电源线缆应进行合理的布线和管理，避免交叉干扰和电源线的损坏。

•在设备上使用滤波器：滤波器可以过滤电源中的杂波和干扰信号，提供干净稳定的电力供应。

4. 温度和湿度控制良好的温度和湿度控制是机房正常运行的关键。

以下是一些常见的温度和湿度控制措施：•空调系统：机房内应安装适当的空调系统，以保持恒定的温度和湿度。

温度过高或过低会对设备的正常工作产生不利影响。

•温湿度监测：机房内应设置温湿度监测设备，及时掌握机房内部的环境变化情况，并采取相应的调整措施。

5. 安全控制为了确保机房的安全，以下是一些安全控制措施：•门禁系统：机房的进出口应配备门禁系统，只允许授权人员进入机房，以防止未经授权的人员进入从而导致设备损坏或数据泄露的风险。

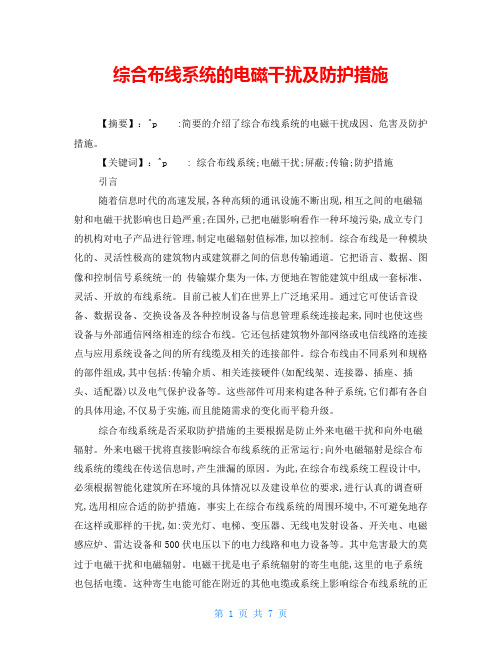

综合布线系统的电磁干扰及防护措施【摘要】：^p :简要的介绍了综合布线系统的电磁干扰成因、危害及防护措施。

【关键词】：^p : 综合布线系统;电磁干扰;屏蔽;传输;防护措施引言随着信息时代的高速发展,各种高频的通讯设施不断出现,相互之间的电磁辐射和电磁干扰影响也日趋严重;在国外,已把电磁影响看作一种环境污染,成立专门的机构对电子产品进行管理,制定电磁辐射值标准,加以控制。

综合布线是一种模块化的、灵活性极高的建筑物内或建筑群之间的信息传输通道。

它把语言、数据、图像和控制信号系统统一的传输媒介集为一体,方便地在智能建筑中组成一套标准、灵活、开放的布线系统。

目前已被人们在世界上广泛地采用。

通过它可使话音设备、数据设备、交换设备及各种控制设备与信息管理系统连接起来,同时也使这些设备与外部通信网络相连的综合布线。

它还包括建筑物外部网络或电信线路的连接点与应用系统设备之间的所有线缆及相关的连接部件。

综合布线由不同系列和规格的部件组成,其中包括:传输介质、相关连接硬件(如配线架、连接器、插座、插头、适配器)以及电气保护设备等。

这些部件可用来构建各种子系统,它们都有各自的具体用途,不仅易于实施,而且能随需求的变化而平稳升级。

综合布线系统是否采取防护措施的主要根据是防止外来电磁干扰和向外电磁辐射。

外来电磁干扰将直接影响综合布线系统的正常运行;向外电磁辐射是综合布线系统的缆线在传送信息时,产生泄漏的原因。

为此,在综合布线系统工程设计中,必须根据智能化建筑所在环境的具体情况以及建设单位的要求,进行认真的调查研究,选用相应合适的防护措施。

事实上在综合布线系统的周围环境中,不可避免地存在这样或那样的干扰,如:荧光灯、电梯、变压器、无线电发射设备、开关电、电磁感应炉、雷达设备和500伏电压以下的电力线路和电力设备等。

其中危害最大的莫过于电磁干扰和电磁辐射。

电磁干扰是电子系统辐射的寄生电能,这里的电子系统也包括电缆。

这种寄生电能可能在附近的其他电缆或系统上影响综合布线系统的正常工作,降低数据传输和可靠性,增加误码率,使图像扭曲变形、控制信号误动作等;电磁辐射则涉及综合布线系统在正常运行情况下信息不被无关人员窃取的安全问题,或者造成电磁污染。

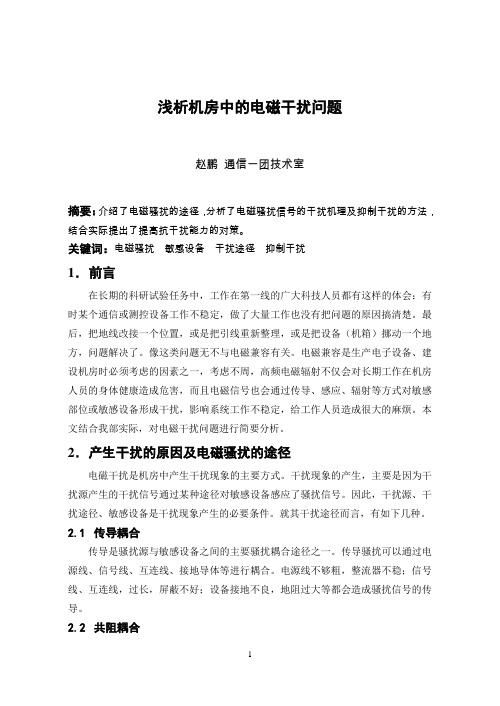

浅析机房中的电磁干扰问题赵鹏通信一团技术室摘要：介绍了电磁骚扰的途径，分析了电磁骚扰信号的干扰机理及抑制干扰的方法，结合实际提出了提高抗干扰能力的对策。

关键词：电磁骚扰敏感设备干扰途径抑制干扰1．前言在长期的科研试验任务中，工作在第一线的广大科技人员都有这样的体会：有时某个通信或测控设备工作不稳定，做了大量工作也没有把问题的原因搞清楚。

最后，把地线改接一个位置，或是把引线重新整理，或是把设备（机箱）挪动一个地方，问题解决了。

像这类问题无不与电磁兼容有关。

电磁兼容是生产电子设备、建设机房时必须考虑的因素之一，考虑不周，高频电磁辐射不仅会对长期工作在机房人员的身体健康造成危害，而且电磁信号也会通过传导、感应、辐射等方式对敏感部位或敏感设备形成干扰，影响系统工作不稳定，给工作人员造成很大的麻烦。

本文结合我部实际，对电磁干扰问题进行简要分析。

2．产生干扰的原因及电磁骚扰的途径电磁干扰是机房中产生干扰现象的主要方式。

干扰现象的产生，主要是因为干扰源产生的干扰信号通过某种途径对敏感设备感应了骚扰信号。

因此，干扰源、干扰途径、敏感设备是干扰现象产生的必要条件。

就其干扰途径而言，有如下几种。

2.1传导耦合传导是骚扰源与敏感设备之间的主要骚扰耦合途径之一。

传导骚扰可以通过电源线、信号线、互连线、接地导体等进行耦合。

电源线不够粗，整流器不稳；信号线、互连线，过长，屏蔽不好；设备接地不良，地阻过大等都会造成骚扰信号的传导。

2.2共阻耦合当两个以上不同电路的电流流过公共电阻时，就出现共阻抗耦合。

在电源线和接地导体上传播的骚扰电流，通常都是通过共阻抗耦合进入敏感电路的。

如图1。

共阻耦合有并联共阻耦合和串联共阻耦合两种（如图2），电源电路属于并联共阻，地阻对于各单元电路来说一般属于串联共阻。

对于共阻耦合，骚扰电压U n 与干扰源电压U i 及公共阻抗Z g 成正比：U n ∝U i Z g2.3 感应耦合感应耦合是导体之间以及某些部件（变压器、继电器、电感器等）之间的主要骚扰耦合方式之一。

干扰产生的原因与消除的方法1.电磁辐射干扰产生的原因与消除的方法1.1传输线消除外部电磁干扰的原理显示系统的传输线主要是同轴电缆，此外也有部分使用双绞线。

不论是同轴电缆还是双绞线，它们都具有抗电磁干扰的能力。

同轴电缆是采用屏蔽的方法抵御电磁干扰的。

同轴电缆由外导体和内导体组成，二者是以电缆中心点为加以的同心圆，因此叫做同轴电缆。

在内外导体之间有绝缘材料作为填充料。

外导体通常是由钢丝纺织而成的网，它对外界电磁干扰具有良好的作用。

内导体处于外导体的严密防护下，因此，同轴电缆具有良好的抗干扰能力。

双绞线是采取平衡的方法消除外界电磁干扰的。

在经线的一对线中，两条导线的物理特性（材料、线径）完全相同，且按照一定的规则进行纽绞。

这样，外界干扰源与每条线的电磁耦合参数完全相等，产生干扰电流也完全相等，而流经终端负载的方向相反，相互抵消，达到消除干扰的目的。

1.2强电磁辐射对线路的干扰与消除综上所述，传输线具有抵御外部电磁干扰的能力，因而可有效的传输信号。

传输线具有抵御外部电磁干扰的能力通常用干扰防卫度来表达，其定义是：干扰源信号强度与传输线中产生的干扰信号强度的比值，再取其对数。

干扰防卫度越大，表示抗干扰能力越强。

传输线的干扰防卫度足以抵御通常情况下的各种干扰。

但是，当干扰源过强，超过了传输线干扰防卫度，就会对图像信号产生干扰。

这些强电磁干扰主要有以下两种：第一，附近有强电磁辐射源。

第二，布线设计不当，强电线路对传输线产生的干扰。

强电磁辐射源通常有大功率电台或有电磁辐射的电器设备。

强电磁辐射产生的干扰在图像上的表现是网状波纹干扰。

对于此种干扰，可采取以下方法消除干扰。

第一，尽可能避开干扰源，显示系统设备和线路要与辐射源保持一定距离。

第二，选择屏蔽性能好的电缆。

同轴电缆的外屏蔽网的编织密度直接影响到电缆的干扰防卫度，编织密度越大，防卫度越高。

因此，应选择编织密度较大的电缆。

市场上的电缆品牌较多，质量亦有差异。

因此，要注意选择质量好的电缆。

分析PCB布线技术中各种干扰产生的途径和原因和抗干扰设计在PCB布线技术中，各种干扰主要有四种途径产生，分别是导线之间的电磁相互作用、信号线与地线之间的互耦干扰、信号与电源之间的串扰干扰以及外界信号的电磁辐射干扰。

首先，导线之间的电磁相互作用是最常见的一种干扰形式。

当导线之间距离较近或者布线较密集时，信号线之间会产生电磁相互作用，导致信号品质下降。

导线之间的电磁相互作用主要原因是信号线的电流变化导致附近信号线产生感应电流，并且信号线之间的电流也会产生磁场相互作用。

其次，信号线与地线之间的互耦干扰也是一种常见的干扰形式。

当信号线和地线走得很近时，信号线的电流变化会导致附近地线上产生感应电流，从而引起互耦干扰。

这种干扰形式主要是由于信号线与地线之间的电容耦合导致的。

另外，信号与电源之间的串扰干扰也是一种常见的问题。

当信号线和电源线走得很近时，信号线上的电流变化会通过电源线的电容导致电源线上产生感应电流，从而引起串扰干扰。

最后，外界信号的电磁辐射干扰也会对PCB布线产生影响。

外界信号包括来自电源线的交流噪声、电子设备的辐射信号以及其他无线通信设备的信号等。

在布线过程中，如果没有采取相应的抗干扰措施，这些外界信号会通过空气传播到信号线上，从而产生干扰。

针对以上各种干扰产生的原因，可以采取一系列的抗干扰设计措施。

首先，可以通过合理布线来减小导线之间的电磁相互作用，如增加导线间的间距、降低导线走向的密度等。

其次，可以采用屏蔽技术来减小信号线与地线之间的互耦干扰，如在信号线周围加入屏蔽层或者使用屏蔽导线等。

此外，还可以采用分离和隔离技术来减小信号与电源之间的串扰干扰，如将信号线和电源线走向分开或者采用地隔离技术等。

最后，可以使用滤波器来减小外界信号的干扰，如安装滤波器、使用金属屏蔽罩等。

综上所述，PCB布线技术中各种干扰产生的途径和原因主要包括导线之间的电磁相互作用、信号线与地线之间的互耦干扰、信号与电源之间的串扰干扰以及外界信号的电磁辐射干扰。

怎样解决电路中的干扰问题电路中的干扰问题一直是工程师在设计和实施电子设备时最为关注的问题之一。

干扰问题可能导致电路性能下降、信号噪声增加，甚至引发功能障碍。

因此，在电路设计过程中，采取适当的措施来解决干扰问题至关重要。

本文将介绍一些常见的干扰问题及其解决方法。

一、电磁干扰电磁干扰是电子设备中最为常见的干扰问题之一。

它通常来自外部电源、其他电子设备或电路组件的放射。

电磁干扰会干扰正常的信号传输，导致电路性能下降。

1. 措施一：屏蔽设计通过在电子设备的外壳和电路板上设置屏蔽层，可以有效地减少外界电磁波对电路的干扰。

屏蔽层通常使用导电材料，如金属盖板或导电层。

屏蔽设计可以有效地降低电磁干扰并提高电路稳定性。

2. 措施二：地线设计正确的地线设计是减少电磁干扰的关键。

合理规划地线的布局，使用大面积的地线铺设可以有效地降低电磁干扰。

此外，要避免共地回路引起的互耦效应，减少地线回流路径的长度。

二、电源噪声电源噪声是电路中常见的干扰源之一。

不稳定的电源会导致电路的工作不正常，并引入噪声信号。

在电源输入端使用滤波器可以有效地降低电源噪声。

滤波器可以滤除电源中的高频干扰信号，确保电源供电稳定。

2. 措施二：电源隔离对于对电源噪声敏感的电路，可以使用电源隔离来避免其干扰传递到其他电路。

电源隔离可以通过使用隔离变压器或者数字隔离器来实现。

三、传导干扰传导干扰是通过电路元件之间的导线或者电缆传递的电磁干扰。

它会引入噪声信号，干扰电路的正常工作。

1. 措施一：布线规划优化电路的布线规划是减少传导干扰的关键。

合理规划导线的走向，避免导线之间的交叉和平行布线，尽量保持导线之间的距离，以减少传导干扰的影响。

2. 措施二：屏蔽电缆的使用在高干扰环境中，可以考虑使用屏蔽电缆来减少传导干扰。

屏蔽电缆具有外部屏蔽层，可以有效地阻挡外界电磁波的干扰。

四、引入干扰的元器件有些元器件本身就会引入干扰信号，如开关电源、电机等。

在电路设计中，需要针对这些具有干扰特性的元器件采取相应的措施。

电缆工程中的电磁干扰问题及解决方法在当今的科技时代，电缆工程在电力传输、通信、自动化控制等众多领域中发挥着至关重要的作用。

然而，随着电子设备的广泛应用和电磁环境的日益复杂，电磁干扰问题逐渐成为电缆工程中不可忽视的挑战。

电磁干扰不仅可能影响电缆系统的正常运行，还可能导致信号失真、数据错误甚至设备故障，给生产和生活带来诸多不便和安全隐患。

一、电磁干扰的来源电磁干扰的来源多种多样，了解这些来源是解决电磁干扰问题的关键。

1、自然干扰源自然界中的雷电、太阳黑子活动以及宇宙射线等都属于自然干扰源。

雷电放电时会产生强大的电磁场，可能直接耦合到电缆中，造成瞬间的高电压和大电流冲击。

太阳黑子活动和宇宙射线则可能对卫星通信等长距离电缆传输造成影响。

2、人为干扰源（1）电力设备如变压器、发电机、电动机等在运行过程中会产生电磁场。

特别是在开关操作时，会引起瞬间的电磁脉冲。

（2）电子设备各种电子设备如计算机、手机、电视等在工作时会向外辐射电磁波。

这些电磁波可能通过空间耦合或电源线传导进入电缆系统。

（3）电力传输系统高压输电线路中的电流会产生磁场，当与电缆线路接近时，可能会通过互感和电容耦合产生干扰。

二、电磁干扰的传播途径电磁干扰主要通过以下几种途径传播：1、传导干扰电磁干扰通过电源线、信号线等导体直接传播。

例如，一台设备产生的干扰电流可以通过电源线传导到电网中，进而影响连接在同一电网中的其他设备。

2、辐射干扰干扰源以电磁波的形式向空间辐射能量，被电缆接收从而产生干扰。

常见的辐射干扰源有广播电台、雷达等。

3、感应耦合包括电感耦合和电容耦合。

电感耦合是指当干扰源的电流变化时，通过互感在被干扰线路中产生感应电动势；电容耦合则是通过干扰源与被干扰线路之间的分布电容形成电流通路。

三、电磁干扰对电缆工程的影响电磁干扰对电缆工程的影响主要体现在以下几个方面：1、信号失真干扰信号可能叠加在有用信号上，导致信号波形发生畸变，从而影响信号的准确性和可靠性。

数据中心机房布线减少信号干扰和故障的最佳原则数据中心机房是企业或组织内部重要的技术基础设施之一，其正常运行对于保障信息系统的稳定性和可靠性至关重要。

机房布线的合理规划和设计能够有效减少信号干扰和故障，从而提高数据中心的性能和可用性。

本文将介绍一些数据中心机房布线的最佳原则，以帮助企业或组织做出正确的决策和相应的布线规划。

一、分类布线的原则在进行机房布线时，可以将其分为水平布线和垂直布线两个部分。

水平布线指的是连接服务器、网络设备和终端设备之间的布线，而垂直布线则是指连接机房内不同楼层或不同区域之间的布线。

下面是减少信号干扰和故障的最佳原则：1. 筛选合适的布线材料选择合适的布线材料对于减少信号干扰和故障非常重要。

应当选择具有优良传导性能、抗干扰能力强的材料。

例如，在水平布线中，可以选用屏蔽绞线或光纤，能有效防止外界电磁干扰对信号传输的影响。

2. 分离电力线和数据线路在机房布线中，应将电力线和数据线路分离开来，避免它们之间的干扰。

电力线产生的电磁场干扰会对数据线路造成较大的影响，因此应尽量保持一定距离。

可以采用不同的管道、托盘或隔离桥架等设备实现电力线和数据线路的分离。

3. 合理规划布线路径在机房中，应合理规划布线路径，避免过度交叉和过度交错。

过度交叉和交错会增加布线的复杂度和故障率，并容易受到外界干扰。

应尽量采用平行排列或垂直布线的方式，实现简洁整齐的布线结构。

4. 注意信号接地良好的信号接地可以有效减少信号干扰和故障。

在机房布线过程中，应确保各个设备的信号接地良好，避免接地线路存在断开或松动等问题。

此外，还可以采用专用的接地装置和方法，进一步提高信号的接地质量。

二、机房内部布线的注意事项除了上述分类布线的原则，机房内部布线还需要注意以下事项，以满足减少信号干扰和故障的最佳原则：1. 保持布线的距离在机房内部进行布线时，应注意各个线路之间的距离。

不同线路之间保持一定的距离可以防止信号互相干扰，提高布线的稳定性和可靠性。
