变电站电容器运行维护及倒闸操作问题研究

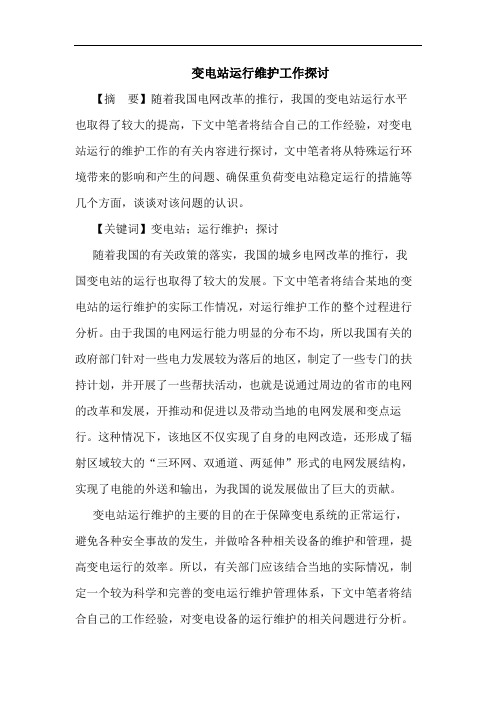

变电站运行维护工作探讨【摘要】随着我国电网改革的推行，我国的变电站运行水平也取得了较大的提高，下文中笔者将结合自己的工作经验，对变电站运行的维护工作的有关内容进行探讨，文中笔者将从特殊运行环境带来的影响和产生的问题、确保重负荷变电站稳定运行的措施等几个方面，谈谈对该问题的认识。

【关键词】变电站；运行维护；探讨随着我国的有关政策的落实，我国的城乡电网改革的推行，我国变电站的运行也取得了较大的发展。

下文中笔者将结合某地的变电站的运行维护的实际工作情况，对运行维护工作的整个过程进行分析。

由于我国的电网运行能力明显的分布不均，所以我国有关的政府部门针对一些电力发展较为落后的地区，制定了一些专门的扶持计划，并开展了一些帮扶活动，也就是说通过周边的省市的电网的改革和发展，开推动和促进以及带动当地的电网发展和变点运行。

这种情况下，该地区不仅实现了自身的电网改造，还形成了辐射区域较大的“三环网、双通道、两延伸”形式的电网发展结构，实现了电能的外送和输出，为我国的说发展做出了巨大的贡献。

变电站运行维护的主要的目的在于保障变电系统的正常运行，避免各种安全事故的发生，并做哈各种相关设备的维护和管理，提高变电运行的效率。

所以，有关部门应该结合当地的实际情况，制定一个较为科学和完善的变电运行维护管理体系，下文中笔者将结合自己的工作经验，对变电设备的运行维护的相关问题进行分析。

1、特殊运行环境带来的影响和产生的问题1.1高污染环境对设备运行带来的影响上文中笔者所提到的案例地区的变电站处于自然换环境和地理条件都相对较差的区域，该地区的750kv供电站处于当地的工业开发园区内，连接着其他两个重要的变电站，担负着向外输送电力的重要任务。

从该变电站的构成来看，共有主变压器一台，主变的总容量为 1500mva，另外有750kv线路三回，还有220kv线路共计十回。

从材料的选择和配置上看，依据有关要求已经对该线路做好了防污闪处理，采用的是瓷质绝缘设备，并在其表面喷涂了prtv材料。

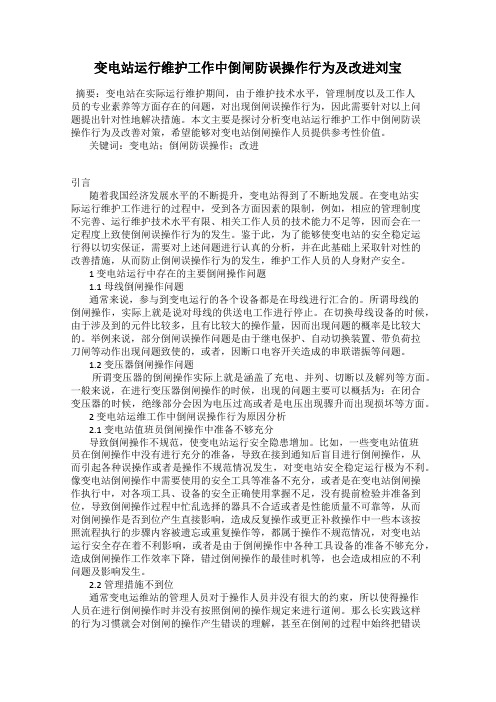

变电站运行维护工作中倒闸防误操作行为及改进刘宝摘要：变电站在实际运行维护期间，由于维护技术水平，管理制度以及工作人员的专业素养等方面存在的问题，对出现倒闸误操作行为，因此需要针对以上问题提出针对性地解决措施。

本文主要是探讨分析变电站运行维护工作中倒闸防误操作行为及改善对策，希望能够对变电站倒闸操作人员提供参考性价值。

关键词：变电站；倒闸防误操作；改进引言随着我国经济发展水平的不断提升，变电站得到了不断地发展。

在变电站实际运行维护工作进行的过程中，受到各方面因素的限制，例如，相应的管理制度不完善、运行维护技术水平有限、相关工作人员的技术能力不足等，因而会在一定程度上致使倒闸误操作行为的发生。

鉴于此，为了能够使变电站的安全稳定运行得以切实保证，需要对上述问题进行认真的分析，并在此基础上采取针对性的改善措施，从而防止倒闸误操作行为的发生，维护工作人员的人身财产安全。

1 变电站运行中存在的主要倒闸操作问题1.1 母线倒闸操作问题通常来说，参与到变电运行的各个设备都是在母线进行汇合的。

所谓母线的倒闸操作，实际上就是说对母线的供送电工作进行停止。

在切换母线设备的时候，由于涉及到的元件比较多，且有比较大的操作量，因而出现问题的概率是比较大的。

举例来说，部分倒闸误操作问题是由于继电保护、自动切换装置、带负荷拉刀闸等动作出现问题致使的，或者，因断口电容开关造成的串联谐振等问题。

1.2 变压器倒闸操作问题所谓变压器的倒闸操作实际上就是涵盖了充电、并列、切断以及解列等方面。

一般来说，在进行变压器倒闸操作的时候，出现的问题主要可以概括为：在闭合变压器的时候，绝缘部分会因为电压过高或者是电压出现骤升而出现损坏等方面。

2 变电站运维工作中倒闸误操作行为原因分析2.1 变电站值班员倒闸操作中准备不够充分导致倒闸操作不规范，使变电站运行安全隐患增加。

比如，一些变电站值班员在倒闸操作中没有进行充分的准备，导致在接到通知后盲目进行倒闸操作，从而引起各种误操作或者是操作不规范情况发生，对变电站安全稳定运行极为不利。

第七讲变电站倒闸操作变电站倒闸操作是指在正常运行状态下，将一些设备（如变压器、电容器等）的电源打开，使其停止运行的操作。

该操作是变电站维护和检修的重要环节，具有重要的安全性和操作性要求。

本文将结合实际操作案例，详细介绍变电站倒闸操作的步骤和注意事项。

一、变电站倒闸操作的步骤1.备战阶段：在进行变电站倒闸操作前，操作人员应提前进行准备工作，包括了解设备运行情况、检查操作工具和防护用品的完好性，了解操作控制系统和倒闸设备的位置和原理等。

同时，在操作现场设置警示标语，确保操作安全。

2.确认操作对象：根据需要停止运行的设备和倒闸系统的拓扑结构，操作人员应确认要操作的对象和依次操作的顺序，避免操作失误。

3.倒闸准备阶段：在操作前，应先将操作对象与其他设备隔离，使其断开与供电系统的连接。

然后，根据设备的类型和工作要求，准备好相应的工具和防护用品。

4.操作倒闸设备：根据倒闸设备的类型和控制系统的要求，操作人员应按照规范要求，进行正确的倒闸操作。

常见的倒闸设备有手动倒闸机、电动倒闸机、无线远动倒闸机等。

在操作过程中，确保倒闸设备的动作正常，并及时查看仪表和观察指示灯的状态。

5.验证操作效果：在完成倒闸操作后，需对倒闸线路进行实时监测，以确认操作效果。

一般情况下，操作对象停止运行后，变电站的电流、电压等参数会发生相应变化。

操作人员应按照要求，进行相应参数监测，并及时报告上级。

6.清场整理：在完成倒闸操作后，操作人员应将所使用的工具和设备进行清点、清洁和整理，保持操作场所的整洁。

同时，要妥善保管操作记录和相关资料，以备后续查验和分析。

二、变电站倒闸操作的注意事项1.安全第一：操作人员在进行变电站倒闸操作时，必须时刻保持安全意识，严格遵守操作规范和安全流程。

在操作过程中，要注意自身防护，如佩戴绝缘手套、眼镜等防护设备，避免因疏忽造成意外伤害。

2.掌握设备原理：操作人员应熟悉所操作设备的原理和工作特点，了解倒闸控制系统的结构和原理。

一、变电站倒闸操作存在的问题及对策1.重合闸是否退出问题及对策。

调度部门一般是因限电错峰或改变运行方式才需要下达开关停运的倒闸操作指令通常不涉及线路或变电站内部工作，因此不要求退出重合闸。

但是，运行人员在进行倒闸操作时，往往会先将自动重合闸退出，然后再停运开关。

可是等到开关再次投运时，由于调度指令中没有关于自动重合闸的内容，就造成自动重合闸没有投运。

可以说，这种现象较为普遍。

该问题是由于运行人员在进行倒闸操作时，只考虑了开头，却忘了结尾，从而给后续的操作留下了安全隐患。

在电力系统中，严禁电气设备不带保护运行。

在特殊条件下，即使电气设备的后备保护已经投人运行，其主保护的退出也必须经过调度部门和主管部门的批准，且退出时间不能过长，一般为几分钟。

虽然如此，对于这几分钟也不能轻视，因为事故往往就会在主保护退出的这段时间里发生。

同样，对于开关的停运和投运，即使在这段时间里不进行任何操作，变电站的出线上也有可能发生故障或事故。

因此，在自动重合闸没有退出的情况下进行送电，如果线路出现故障将开关跳闸，自动重合闸就会动作将开关再次合上；而对于线路的永久性短路接地故障开关又将再次跳闸，使得开关跳闸次数增加一次。

同时，如果自动重合闸充电过快，还有可能造成开关连跳，带来更为严重的影响。

针对重合闸是否退出的问题，建议调度部门在下达开关停运操作指令时，将自动重合闸退出写人指令，从而避免因上述问题造成开关有多次跳闸的可能，从而减少电气设备的损坏。

2.母线PT的投退问题及对策。

在变电站倒闸操作中，对于母线PT的退运操作比较随意，一般有4种情况：①断开母线上全部出线后再断开PT；②先断开PT再断开出线；③先断开部分母线出线，再断开PT，最后将剩下的出线都断开；④当未断开母线出线仅剩最后一条时，断开PT，然后再将最后一条出线断开。

当母线由运行状态转为检修状态时，若采取第1种方式来退运PT，则在断开最后一条母线出线时，母线PT中的非线性电抗将与母线出线开关的并联电容器产生串联振荡，此时电网若再发生扰动，就极有可能引起铁磁谐振，而产生的谐振过电压会施加到PT上，再加上流过的大电流，断开将导致三相弧光短路；若采取第2或第3种方式，断开后，那些还没有断开的母线出线保护将失去电压信号，从而导致这些未断开出线在较长时间内无保护运行。

电力电容器常见故障问题及解决方法摘要：电力系统运行过程中，电压的高低随着无功的变化而变化。

为了控制无功，保证电压稳定，提高电能质量，需要在系统中通过串联或是并联的方式接入电容器。

随着输变电技术的发展，电力电容已经成为了电力系统中的重要设备。

本文就针对电力电容器常见故障进行分析，然后提出相应的预防措施。

关键词：电力电容器；故障；问题；解决方法电力电容器是电力系统中重要的设备之一，在系统运行中，通过对电容器的投切来控制系统的无功功率，从而减少运行中损耗的电能，达到提高功率因数的目的。

长期的运行经验表明，电容器在运行过程中会因本身缺陷或者系统工况运行等原因出现漏油、膨胀变形、甚至“群爆”等故障，若无查出电容器故障原因，对系统的安全运行将造成严重威胁。

因此，对电容器运行故障进行分析处理显得至关重要。

1、电力电容器的常见故障现象1.1电力电容器的渗油现象电容器的渗漏油现象主要由电容器密封不严造成，具有很大的危害，要坚决避免渗漏油现象的出现。

但在实际的运行中，由于加工工艺、结构设计和认为因素等多方面的影响，套管的根部法兰、螺栓和帽盖等焊口漏油的现象经常出现。

这些问题，采取措施加强对厂家和运行维修人员的管理，对机器的运行进行严密的管理，都可以使漏油现象得到缓解。

1.2鼓肚现象在所有电容器的故障中，鼓肚现象是比较常见的故障。

发生鼓肚的电容器不能修复，只能拆下更换新电容器。

因此，鼓肚造成的损失很大，而造成鼓肚的原因主要是产品的质量，保证产品的质量，加强对电容器质量的管理，是避免鼓肚的根本措施。

1.3熔丝熔断电容器外观检测后没有明显的故障时，可以进行实验检测，看是否存在熔丝熔断的现象。

一般情况下，外观没有明显的故障而电容器出现故障时，熔丝熔断就可能是其发生故障的原因。

1.4爆炸现象爆炸发生的根本原因是极间游离放电造成的电容器极间击穿短路。

爆炸时的能量来自电力系统和与相关电力电容器的放电电流，爆炸现象会对电容器本身及其周围的设施造成极大的破坏，是一种破坏力很大的严重故障现象，但由于科技的发展和人们的重视，爆炸现象在近年来很少出现，但我们在电容器的维修检查中，也要对引起爆炸的因素进行严格的控制，极力的避免爆炸现象的出现。

变电站运行中倒闸误操作原因及预防措施发布时间：2022-03-31T08:51:19.771Z 来源：《当代电力文化》2021年9月第25期作者：魏裴星[导读] 安装前后电气设备有三种状态，即待机状态、运行和维护状态以及维护状态。

电气设备从一种状态转换到另一种状态的手动或自动操作称为切换操作。

魏裴星国网四川省电力公司资阳市雁江供电分公司四川资阳 641300摘要：安装前后电气设备有三种状态，即待机状态、运行和维护状态以及维护状态。

电气设备从一种状态转换到另一种状态的手动或自动操作称为切换操作。

通过开关操作改变一次电气设备的状态通常是通过打开或关闭断路器和绝缘开关，以及连接或拆卸短接地线路（关闭或打开接地铲开关）来实现的，而二次电气设备，如保险丝、堵头和连接器（夹子）则通过反冲或返回来更换。

制动器更换是一项非常重要和复杂的工作，必须严格执行标准化的工作流程，以避免误操作事故。

关键词：变电站运行；倒闸误操作；原因；预防措施引言目前，公网正在实施一个智能的大交易管理系统，如操作流程和调度交换标准程序。

该标准和程序有效地控制了调度操作规范，安全和错误预防策略得到了集中的多样化和管理。

该策略的实施和应用，通过有效的工艺手段，大大提高了信息交互程度，减少了不良事件。

1倒闸控制器的工作原理刚性带电合闸通常出现环流，其环流的产生与倒闸前的两端母线末端电压相位幅值有关。

若末端电压相位幅值未能达到一致且直接刚性倒闸必然会引起较大的冲击电流，将会对线路产生严重破坏。

因此，倒闸控制装置的调节工作原理是通过并联部分对母线端电压幅值进行调节，并利用串联部分对母线端电压相位进行调整。

2倒闸控制器的相位调节串联部分中，变换器承担补偿无功和维持节点电压稳定的作用。

变换器VSC2通过变压器Tse串联接入系统，等效于一个串联电压源，在系统中输出可以调节电压相位和幅值的串联电压U1，达到控制线路上有功功率和无功功率的效果。

根据变换器串联部分的功率需求，补偿串联侧变换器的有功功率缺额，实现维持有功功率平衡的效果。

变电站倒闸操作培训心得在变电站的日常运行维护中，倒闸操作是一项非常重要且具有一定危险性的任务。

为了提高倒闸操作的安全性和准确性，我参加了变电站倒闸操作培训课程，并在实践中不断总结和改进。

以下是我的培训心得和经验分享。

首先，在进行倒闸操作之前，必须仔细学习和熟悉变电站的电气设备，了解其工作原理和操作要点。

只有对设备有足够的了解和认识，才能在实际操作中做到心中有数，从而提高操作的准确性。

在培训期间，我通过实地参观和课堂学习，全面了解了变电站的设备结构和运行原理。

其次，在进行倒闸操作时，要特别注意安全。

在进行电气设备操作前，必须保证个人身体安全，并穿戴好相关的安全防护用具。

同时，要确保操作所涉及的设备处于正常工作状态，没有任何故障或异常情况。

在实际操作中，我时刻保持警觉，严格按照操作规程和安全操作要求进行操作，确保自己和他人的安全。

另外，倒闸操作需要与工作人员保持良好的沟通和配合。

在操作前，必须与相关人员进行沟通，了解倒闸操作的具体要求和注意事项。

特别是在重要设备的操作中，需要与值班员或操作员进行交流，明确每个操作步骤的执行时间和方式。

在我参加的培训中，我积极与他人沟通合作，在实际操作中共同努力，从而提高了操作的效率和准确性。

此外，倒闸操作过程中的数据记录也非常重要。

在每次操作前后，都要详细记录操作前的设备状态、操作时间、操作人员等相关信息。

这样可以方便后续的追溯和分析，及时发现潜在问题并予以处理。

在培训中，我养成了记录的习惯，并且在实践中发现了一些问题，及时在记录中做出了标注和备注，以备后续参考和改进。

最后，变电站倒闸操作需要不断的实践和经验积累。

只有在实际操作中，才能更好地掌握操作技巧和应对各种情况的能力。

因此，在培训结束后，我积极参与了各种实践操作，与资深操作员一起进行倒闸操作，亲身体验和学习。

通过一次次的实践，我逐渐掌握了倒闸操作的技巧和要点，提高了自己的操作水平。

总结来说，变电站倒闸操作是一项需要高度重视和谨慎执行的任务。

变电站倒闸心得体会变电站倒闸是指在变电站运行维护过程中，将变压器或线路进行断开并隔离的操作。

这是一个非常重要的操作，需要高度的专业知识和操作经验，并且要严格按照标准程序和安全规范进行。

在我参与变电站倒闸操作中，我有许多的体会和心得，以下是我对这一过程的一些思考。

首先，变电站倒闸是一项高风险的操作。

变电站涉及到高电压的设备和线路，一旦操作失误，可能引发严重的事故，甚至危及生命安全。

因此，在进行倒闸操作前，我们必须做好充分的准备工作，包括详细的计划和操作程序，确保每一个步骤都能够得到正确执行。

同时，我们还要严格遵守安全规范和操作要求，严禁违反操作规程，确保操作的安全性和可靠性。

其次，变电站倒闸需要具备丰富的专业知识和操作经验。

在变电站倒闸过程中，我们需要熟悉各种设备的性能和特点，以及线路的运行情况和调度要求。

只有掌握了这些知识，我们才能准确地判断倒闸操作对设备和线路的影响，以及倒闸操作的风险和安全措施。

此外，我们还需要有一定的操作经验，能够根据实际情况灵活调整操作步骤和策略，从而更好地保证操作的成功和安全。

另外，变电站倒闸需要有良好的团队合作精神。

在变电站倒闸过程中，不仅需要个人的专业能力，更需要整个团队的密切配合和协调。

每个操作人员都承担着不同的责任和任务，必须清楚地理解自己的职责，密切协作，确保整个倒闸过程的顺利进行。

团队合作的精神需要我们相互信任、相互支持，共同面对各种突发情况和困难，以最好的状态完成倒闸操作。

此外，变电站倒闸也需要具备一定的心理承受能力。

在倒闸过程中，我们可能会面临各种不确定因素和压力，比如电流的突然变化、设备的反应不确定等。

在这种情况下，我们需要保持冷静和清醒的头脑，准确判断形势，迅速做出正确的决策和应对措施。

同时，我们还要能够快速适应和调整自己的思维和行动，以应对不同的情况和需求。

这就需要我们具备稳定的情绪和强大的心理素质，在压力下依然能够保持良好的工作状态和判断能力。

总的来说，变电站倒闸是一项非常重要且高风险的操作，需要我们具备丰富的专业知识和操作经验，良好的团队合作精神，以及稳定的情绪和强大的心理素质。

电容器的保护配置与运行维护【摘要】文章简要阐述和分析了电力电容器的作用、故障类型、保护的配置及整定计算，并指出了运行中，电容器组倒闸操作和故障处理时注意事项。

【关键词】电容器保护运行维护电力电容器具有降低线路和输电设备的损耗、提高功率因数、改善受电端电压质量，以及提高输送功率的作用，又因其投资较小、安装简单、维护方便、能提供大量无功容量的优点，得到广泛应用，按《电力系统电压和无功电力技术导则》及《并联电容器装置设计规范》规定：变电站内应按变压器容量的10%-30%安装并联电容器。

电力电容器在实际运行中发生损坏，既有电容器本身质量、保护配置、整定计算的原因，也有运行维护不力、处置不当导致事故扩大的因素，通过对电力电容器故障类型及保护配置的分析，对电力电容器的保护与运行维护的注意事项，进行概要的整理和阐述。

1电容器保护配置与整定计算1.1电容器的接线与电抗器在电力系统中，电容器的接线方式主要有两种：单星形接线和双星形接线；电容器组每相由C1、C2上下两段构成，每相都串接一个电抗器，因为电力系统在运行时，不可避免会出现谐波，电容器的阻抗很小、电抗器的阻抗则很大，所以，联电抗器能有效削弱谐波、降低电容器烧毁的机率；同时，电容器在投入时会产生较大的涌流，会引起二次继电保护装置误动作，串联电抗器可以抑制涌流，也可以起到保护电容器、防止保护误动作的作用；在电容器组两串联段上，各并联一电压互感器线圈（同时也做放电线圈用）用于电压采样，而电流采样则取自进线侧电流互感器二次侧。

1.2电容器的熔断器保护熔断器保护是电容器内部故障的主保护。

电容器投入运行后，电容器内部薄弱环节处的元件，有可能因过热或游离而发生局部击穿，形成内部故障。

在运行中，电容器个别元件的击穿，会引起与之串联的元件电压升高，并引起新的元件击穿，从而产生连锁反应，最后导致整台电容器贯穿性短路，故障过程中，绝缘分解、气体增多，箱内压力增大，来不及释放，便会出现“鼓肚”或“漏液”现象，如故障时间较长，压力无法释放，就可能导致箱体爆裂、起火，导致事故扩大，而熔断器能切断并隔离故障元件，保证其他完好元件的继续正常运行，其熔丝熔断时间在一个周波即20MS内即可切断短路电流，防止故障扩大化，同时降低电容器内部释放的能量，防止壳体爆裂。
