如何对油管螺纹测量

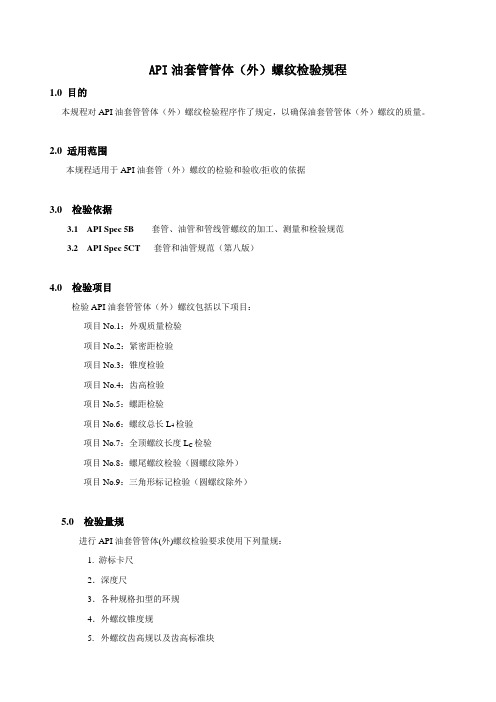

API油套管管体（外）螺纹检验规程1.0 目的本规程对API油套管管体（外）螺纹检验程序作了规定，以确保油套管管体（外）螺纹的质量。

2.0 适用范围本规程适用于API油套管（外）螺纹的检验和验收/拒收的依据3.0 检验依据3.1 API Spec 5B 套管、油管和管线管螺纹的加工、测量和检验规范3.2 API Spec 5CT套管和油管规范（第八版）4.0检验项目检验API油套管管体（外）螺纹包括以下项目：项目No.1：外观质量检验项目No.2：紧密距检验项目No.3：锥度检验项目No.4：齿高检验项目No.5：螺距检验项目No.6：螺纹总长L4检验项目No.7：全顶螺纹长度L C检验项目No.8：螺尾螺纹检验（圆螺纹除外）项目No.9：三角形标记检验（圆螺纹除外）5.0 检验量规进行API油套管管体(外)螺纹检验要求使用下列量规：1. 游标卡尺2．深度尺3．各种规格扣型的环规4．外螺纹锥度规5. 外螺纹齿高规以及齿高标准块6. 螺距规以及螺距标准块7. 螺尾规6.0 检验规则1.根据生产规格、螺纹类型准备好量规及相应的标准块和量规触头，检查量规是否在校准周期内，各种量规及相关标准块均须保证无任何氧化现象，检验过程中需轻拿轻放，避免损坏量规。

2.每班开始正式生产时，前三件产品必须对全部螺纹参数进行检验，合格后方可进入正式生产。

3.机床加工过程中，如有参数调整，须对调整后的相邻两件产品进行相应检验。

4.如任何一项检验出现不合格，必须对此件前后相邻两件进行相应检验。

如再发现不合格，须继续向前和向后进行追查，排除所有不合格的产品。

5.所有检测数据都写入到相应的检验记录中，并保存。

7.0 检验程序及验收标准7.1 外观质量检验●检验项目号：No.1●量规类别：无●公差：无●量规校验：无●检验要求：1.在完整螺纹最小长度Lc范围内，螺纹应无明显的撕裂、刀痕、磨痕、台阶或破坏螺纹连续性的任何其他缺欠。

2.通过小薄片尖刀在螺纹底面及侧面划动来检查螺纹有无台肩，如有轻微的痕迹，可以接受，但下一件必须消除掉；如有严重的台肩，则判废。

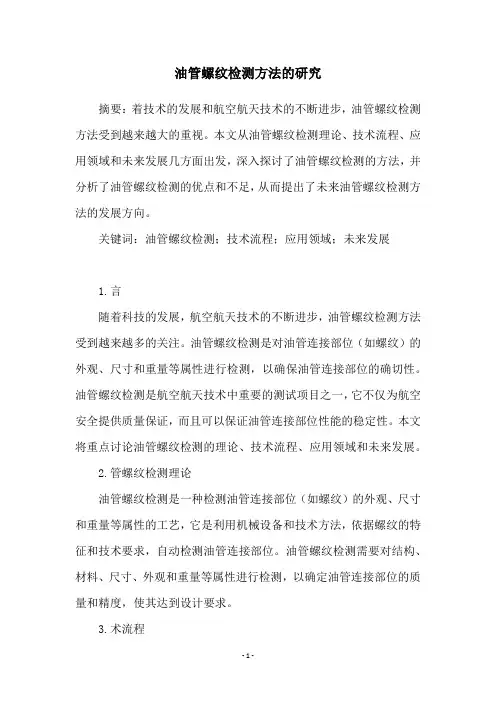

油管螺纹检测方法的研究摘要：着技术的发展和航空航天技术的不断进步，油管螺纹检测方法受到越来越大的重视。

本文从油管螺纹检测理论、技术流程、应用领域和未来发展几方面出发，深入探讨了油管螺纹检测的方法，并分析了油管螺纹检测的优点和不足，从而提出了未来油管螺纹检测方法的发展方向。

关键词：油管螺纹检测；技术流程；应用领域；未来发展1.言随着科技的发展，航空航天技术的不断进步，油管螺纹检测方法受到越来越多的关注。

油管螺纹检测是对油管连接部位（如螺纹）的外观、尺寸和重量等属性进行检测，以确保油管连接部位的确切性。

油管螺纹检测是航空航天技术中重要的测试项目之一，它不仅为航空安全提供质量保证，而且可以保证油管连接部位性能的稳定性。

本文将重点讨论油管螺纹检测的理论、技术流程、应用领域和未来发展。

2.管螺纹检测理论油管螺纹检测是一种检测油管连接部位（如螺纹）的外观、尺寸和重量等属性的工艺，它是利用机械设备和技术方法，依据螺纹的特征和技术要求，自动检测油管连接部位。

油管螺纹检测需要对结构、材料、尺寸、外观和重量等属性进行检测，以确定油管连接部位的质量和精度，使其达到设计要求。

3.术流程油管螺纹检测技术流程主要包括三个部分：油管检测前准备、油管检测和油管检测后处理。

（1）检测前准备油管检测前准备包括清洗油管、安装检测设备等工作。

清洗油管：油管检测前需要清洗油管，以便更好地检测。

安装检测设备：安装检测设备时必须严格按照技术文件的要求进行安装，以确保检测数据的准确性。

（2）油管检测主要检测油管连接部位的尺寸、外观和重量等属性。

尺寸检测：采用测微仪或三坐标测量仪对油管螺纹和连接头的尺寸进行测量，以及对油管的厚度和外形尺寸的检测。

外观检测：采用双筒、三筒和高倍双筒等不同的检测手段，对油管螺纹、连接头和油管外观尺寸进行检测，根据油管螺纹和连接头是否符合技术文件规定判断油管质量是否合格。

重量检测：采用示教秤对油管连接头重量进行测量，根据标准重量判断油管是否达到规定要求。

管螺纹的测量方法
管螺纹的测量方法
管螺纹是管道连接中常用的一种连接方式，其精度和质量直接影响着
管道的使用效果和安全性。

因此，正确的测量管螺纹的方法是非常重
要的。

一、测量工具
测量管螺纹需要使用一些专门的工具，包括：
1. 螺纹卡尺：用于测量螺纹的外径、内径、螺距等参数。

2. 螺纹环规：用于测量螺纹的外径和螺距。

3. 螺纹塞规：用于测量螺纹的内径和螺距。

4. 螺纹测微计：用于测量螺纹的外径、内径、螺距等参数，精度更高。

二、测量步骤
1. 清洁螺纹：在测量前，需要先将螺纹表面清洁干净，以免影响测量
精度。

2. 选择测量工具：根据需要测量的参数，选择相应的测量工具。

3. 测量外径：将螺纹卡尺或螺纹环规放置在螺纹外径上，轻轻旋转，
记录测量值。

4. 测量内径：将螺纹塞规放置在螺纹内径上，轻轻旋转，记录测量值。

5. 测量螺距：将螺纹卡尺或螺纹环规放置在螺纹上，旋转一周，记录
测量值，再除以周长即可得到螺距。

6. 检查测量结果：将测量结果与标准值进行比较，判断螺纹是否合格。

三、注意事项
1. 测量时要保持工具和螺纹表面的垂直度，以免影响测量精度。

2. 测量前要检查测量工具的精度和状态，以确保测量结果准确可靠。

3. 测量后要及时清洁和保养测量工具，以延长其使用寿命。

4. 测量结果应该记录在相应的记录表中，以备查证和追溯。

总之，正确的测量方法和工具是保证管螺纹质量和精度的关键。

在实际操作中，需要严格按照标准要求进行测量，并注意保养和维护测量工具，以确保测量结果的准确性和可靠性。

测量螺纹的方法
测量螺纹的方法可以依赖于螺纹的类型和尺寸。

以下是常见的几种测量螺纹的方法：
1. 螺距计：螺距计是用于测量螺纹螺距的工具。

它通常由一组带有尺度标记的测量脚和一个可移动的测量头组成。

通过将测量脚放置在螺纹的螺距上，可以读取并记录螺距的值。

2. 螺纹卡尺：螺纹卡尺是一种具有特殊设计的卡尺，适用于测量螺纹外径和内径。

它通常具有V型或U型的测量脚，用于与螺纹的棱角或凹槽配合。

通过将螺纹卡尺的测量脚放置在螺纹上，可以读取并记录螺纹的直径。

3. 线规：线规是一种测量工具，用于测量螺纹的外径。

它通常具有一个刻度，可以通过将线规的刃片与螺纹的外径配合来确定螺纹的尺寸。

4. 坡度规：坡度规用于测量螺纹的斜率或坡度。

它通常由一个具有刻度的可调节测量脚和一个测量头组成。

通过将可调节测量脚放置在螺纹的斜面上，并调整使其与螺纹斜面配合，可以读取并记录螺纹的坡度值。

5. 相机或显微镜：对于微小或复杂的螺纹，可以使用相机或显微镜来进行测量。

通过将螺纹放置在相机或显微镜下，并使用适当的软件或测量尺寸标记来测量螺纹的尺寸。

测量螺纹时应该仔细操作，并使用适当的工具和技术来确保准确性。

尤其是对于精密螺纹，可能需要使用更高精度的测量工具和仪器来进行测量。

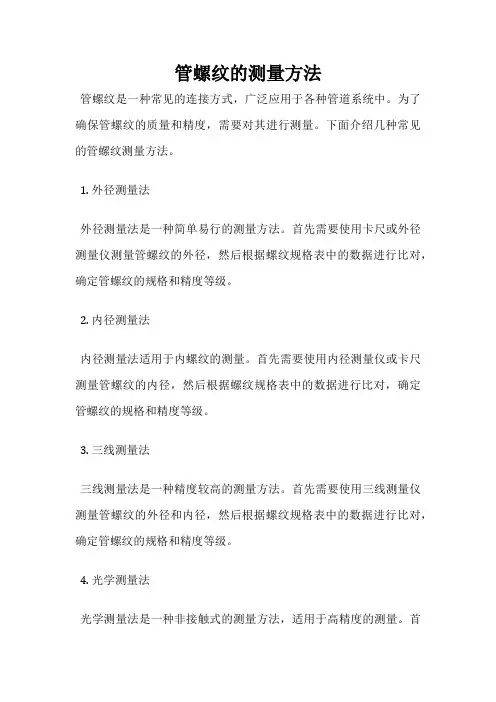

管螺纹的测量方法
管螺纹是一种常见的连接方式，广泛应用于各种管道系统中。

为了确保管螺纹的质量和精度，需要对其进行测量。

下面介绍几种常见的管螺纹测量方法。

1. 外径测量法
外径测量法是一种简单易行的测量方法。

首先需要使用卡尺或外径测量仪测量管螺纹的外径，然后根据螺纹规格表中的数据进行比对，确定管螺纹的规格和精度等级。

2. 内径测量法
内径测量法适用于内螺纹的测量。

首先需要使用内径测量仪或卡尺测量管螺纹的内径，然后根据螺纹规格表中的数据进行比对，确定管螺纹的规格和精度等级。

3. 三线测量法
三线测量法是一种精度较高的测量方法。

首先需要使用三线测量仪测量管螺纹的外径和内径，然后根据螺纹规格表中的数据进行比对，确定管螺纹的规格和精度等级。

4. 光学测量法
光学测量法是一种非接触式的测量方法，适用于高精度的测量。

首
先需要使用光学测量仪测量管螺纹的外径和内径，然后根据螺纹规格表中的数据进行比对，确定管螺纹的规格和精度等级。

管螺纹的测量是管道系统中非常重要的一环，需要采用合适的测量方法和仪器，确保管螺纹的质量和精度。

同时，还需要注意测量过程中的操作规范和注意事项，避免误差的产生。

石油螺纹的测量和检验摘要：石油螺纹是石油化工产业中广泛使用的一种连接螺纹，在石油工业开发过程中，石油设备特别是螺纹的使用量日益增加。

我国经济迅速发展，能源产业市场规模不断扩大。

相应地，石油螺纹检测技术的作用也日益突出，因此，对石油螺纹的测量和检测技术的应用开展研究，具有非常重要的意义。

基于此，本文探讨了石油螺纹的测量和检验技术的应用现状和未来应用发展方向。

关键词：石油螺纹；测量与检验；检测技术随着石油开采量的增加，越来越多的石油开采单位开始重视石油螺纹的测量和检验技术。

各类螺纹测量仪器设备已经被广泛应用到了测量和检测领域中，从而实现对石油螺纹的直接测量[1]。

从实际运用来说，新型工艺的运用强化了石油螺纹粗加工的总体控制。

在进行操作与检验时，也期望通过多种方式的试验，选择出行之有效的新方法，来提高测量和检测质量[2]。

1石油螺纹的测量和检验技术应用流程一般来说，在对石油螺纹进行测量和检验过程中，需要注意以下几点内容：（1）确保被测量和检验石油螺纹与测量工具，如量规、外径千分尺、压力表等，保持同一室内温度环境下，避免温差过大，来减少测量仪器和螺纹之间的温度差。

如果测头与被测制品间有温度差，会对直接测量结果造成较大的影响。

（2）完成记录工作后，需要确保检测仪器和石油螺纹处于相同的温度。

注意管路与埋设管道之间的充气编号，并将充气编号细心标注。

（3）测量仪器的最大回程误差需要控制在允许范围内，避免对会结果产生较大的影响。

（4）在对键槽进行直接测量时，要注意参考点的正确性。

特别要重视丝线的价格和面积的精确度量。

整个量度应该充分测量区间。

因此，在测量的过程中，两次测量之间的距离可以重叠，建议使用交叠方法来开始测量。

当从小端到大端进行测量时，要特别留意所测得的仪表数值与真实数值之间的精确数值是否相符。

如果不符合，则要用小表盘上的最小数值与指针所指数值之间的差值来校准。

（5）在精准测量后，若所获得的测量结果能够达到检验的最低要求，但无法取得明显的检验结果。

油管螺纹检测方法的研究
油管螺纹检测方法的研究通常包括对油管螺纹的几何特征的识别、力学参数的测量、损伤检测和偏差检测等。

根据不同的技术原理，可主要分为机械检测方法、电磁检测方法、声学检测方法、光学检测方法以及电视检测方法。

机械检测方法以触摸式探伤技术为主，它通过人工或机器的探测装置把探头直接接触到螺纹表面，来感受物体的外形、结构、参数等信息，并将检测结果显示出来。

电磁检测方法利用电磁探伤的原理，利用磁脉动场的变化作为探测源，使探头代替闭口表面对螺纹进行检测。

声学检测方法是通过声波频谱分析仪来监测工具和磨损情况，从而判断螺纹是否有缺陷。

光学检测方法充分利用激光束和检测技术，不仅可以检测出螺纹的几何尺寸，还可以使用微细投影仪等设备来进行精细检测。

最后是电视检测方法，它可以利用高分辨率摄像机和图像处理程序来检测螺纹缺陷。

石油管螺纹量规单项测量仪使用操作规范一、目的为使公司相关人员正确使用、操作、维护保养石油管螺纹量规单项测量仪，特制定本操作规程.二、范围本规范使用于山东宝世达石油装备制造有限公司石油管螺纹量规单项测量仪（汉中万目仪电公司生产）三、使用操作步骤1.JZW2 外螺纹锥度测量1) 用途：用于外螺纹锥度的测量。

2) 规格：不大于 10in（254mm）、8-16 in（203.2-406.4mm）。

3) 使用步骤：A. 在螺纹上做好测量标记，确定测量位置。

B. 参照附录“测头使用一览表”，安装与待测螺纹相适应的测头。

C.松开锁紧螺钉，将调节臂调至外螺纹的直径位置再固定，将定测头放在完整螺纹首牙（或末牙）的牙槽内，动测头放在同一牙直径对侧的牙槽内，且指示表的测量杆有一定的压入量。

D.定测头保持位置固定，动测头在牙槽内做小圆弧摆动，转动指示表的表圈使零位与最大指示读数重合，锁紧表圈。

E. 沿着标记好的测量位置依次测量并记录好表上的读数，这个读数值就是该外螺纹间隔内的锥度值。

将这个锥度值和标准锥度值比较，判定该螺纹锥度是否合格。

2. JZN06 内螺纹锥度测量仪1) 用途：用于内螺纹锥度的测量。

2) 型式：规格为 1-6 in（25.4-152.4mm）。

3) 步骤：规格为1-6 in（25.4-152.4mm）内螺纹锥度。

A. 在内螺纹上做好测量标记，确定测量位置。

B. 参照附录“测头使用一览表”，安装与待测螺纹相适应的测头。

C.旋转扳手松开活动量爪，将活动量爪调至内螺纹的直径位置固定，压下把手，将定测头放在完整螺纹首牙（或末牙）的牙槽内，动测头放在同一牙直径对侧的牙槽内，且指示表的测量杆有一定的压入量。

D.定测头保持位置固定，动测头在牙槽内做小圆弧摆动，转动指示表的表圈使零位与最大指示读数重合，锁紧表圈。

E. 沿着标记好的测量位置依次测量，并记录好表上的读数，这个读数值就是该内螺纹间隔内的锥度值。

将这个锥度值和标准锥度值比较，判定该螺纹锥度是否合格。

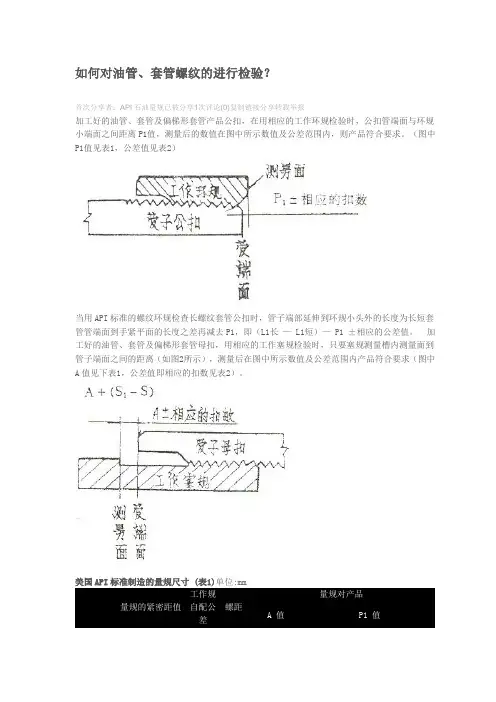

如何对油管、套管螺纹的进行检验？首次分享者：API石油量规已被分享1次评论(0)复制链接分享转载举报加工好的油管、套管及偏梯形套管产品公扣，在用相应的工作环规检验时，公扣管端面与环规小端面之间距离P1值，测量后的数值在图中所示数值及公差范围内，则产品符合要求。

（图中P1值见表1，公差值见表2）当用API标准的螺纹环规检查长螺纹套管公扣时，管子端部延伸到环规小头外的长度为长短套管管端面到手紧平面的长度之差再减去P1，即（L1长— L1短）—P1 ±相应的公差值。

加工好的油管、套管及偏梯形套管母扣，用相应的工作塞规检验时，只要塞规测量槽内测量面到管子端面之间的距离（如图2所示），测量后在图中所示数值及公差范围内产品符合要求（图中A值见下表1，公差值即相应的扣数见表2）。

美国API标准制造的量规尺寸 (表1)单位:mm量规的紧密距值工作规自配公差螺距量规对产品A 值P1 值套管S1=9.525P1=0±0.635 3.1753牙(7"以下)3 1/2牙(75/8"～20")P1=0偏梯形套管4 1/2"S1=2.54 P1=0±0.381 5.0801/2牙(2.540)P1=0 5"～13 3/8S1=5.08 P1=01牙(5.080)16"～20"S1=4.445 P1=07/8牙(4.445)不加厚油管≤3 1/2"S1=7.62 P1=0±0.6352.5402牙(5.080)P1=0 4"～4 1/2S1=9.525 P1=03.1752牙(6.350)外加厚油管1.050"～1.900S1=7.62 P1=0±0.6352.5402牙(5.080)P1=0 2 3/8"～4 1/2S1=9.525 P1=03.1752牙(6.350)我们在校准工作中，发现有些单位还在使用82年以前按YB标准生产的量规，钻具接头螺纹量规API与YB标准生产的量规可以互用，油管、套管量规在冶标（YB）中环规测量面在大头，而API标准在环规测量面在小，在使用油管、套管量规时，冶标的量规只能用冶标的方法来检验产品，按API标准生产的量规只能按API标准的方法去检验产品螺纹。
