旋转对象
1．功能 旋转选取的对象。
2．执行方式 【修改】→【旋转】
3．操作练习 使用旋转功能将沙发进行90度旋转。
缩放对象
1．功能 放大或缩小选定对象，使缩放后对象的比例保持不变 。
2．执行方式 【修改】→【缩放】
3．操作练习 用缩放功能将双人床缩小 。
二、对象的复制
复制对象
1．功能 复制对象并指定到相应的位置 。
1．功能 图案填充是一种使用指定线条图案、颜色来填满指定区域，常常用于表
达剖切面和不同类型物体对象的外观纹理，广泛应用在绘制机械图、建筑图 及地质构造图中。 2．执行方式
【绘图】→【图案填充】 3．操作练习
通过图案填充来填满指定区域 。
八、面域
创建面域
1．功能 定义计算图形，为布尔运算做准备。
2．执行方式 【绘图】→【面域】
2．执行方式 【修改】→【圆角】
3．操作练习 使用圆角功能将矩形倒圆角 。
六、夹点编辑
1．功能 选择对象时图形上的小方块高亮显示，这些位于对象关键点的小
方块就称作夹点 。
2．执行方式 鼠标操作
3．操作练习 夹点的位置视所选对象的类型而定。
小结
Auto CAD 2010提供了丰富的编辑二维图形的功能。本章主要 介绍CAD 2010中基本的二维图形编辑方法，其中使用频率较高的有 复制、镜像、偏移、圆角等。
3.工具栏
工具栏是应用程序调用命令的另一种方式，它包含许多由图标表 示的命令按钮，用户只需单击某个按钮即可执行相应的操作 ，如 下图所示。
4.绘图操作区
绘图操作区是用户绘图的工作区域，所有的绘图结果都是所见即 所得，如下图所示。
5.命令行
命令栏位于工作界面的下方，当命令栏中显示“命令：”提示的 时候，表明软件等待用户输入命令，如下图所示。

AutoCAD工程绘图附录1 AutoCAD 2010简介

AutoCAD工程绘图附录1 AutoCAD 2010简介

2.2.1 自由形式设计
附图-18 自由形式设计
附图-19 三维模型的自由设计
附图-20 对网格对象的操作
附图-21 创建三维网格
附图-22 平滑度逐步变化
附图-23 优化网格的面
附图-24 分割、锐化网格的面
附图-25 锐化网格的边
附图-26 拖动夹点修改子对象
附图-27 设置子对象过滤器
附图-36 自动约束对象
2.3.3 创建标注关系
附图-37 创建标注关系
附图-38 应用标注约束
附图-39 动态约束
附图-40 注释性约束
附图-41 参数管理器
附图-42 名称和用户变量
2.3.4 编辑受约束的几何图形
附图-43 编辑未完全约束的几何图形
附图-44 约束和设计更改
2.4 动态块
附图-4 “工作空间设置”对话框
附图-5 “二维草图与注释”工作空间 的工作界面
附图-6 “三维建模”工作空间的工作界面
附图-7 AutoCAD 2010“AutoCAD经 典”工作空间的工作界面
附图-8 AutoCAD 2010“二维草图与 注释”工作空间的工作界面
附图-9 AutoCAD 2010“三维建模” 工作空间的工作界面
附图-45 增强的动态块
附图-46 动态块中的约束
附图-47 参数管理器
附图-48 测试块定义
2.5 PDF和输出
2.5.1 图形输出
附图-49 “输出”功能区
ห้องสมุดไป่ตู้
附图-50 发布PDF文件
2.5.2 PDF参考底图
附图-51 附着的参考底图
2.6 自定义与设置
2.6.1 自定义

AutoCAD2010绘图基本知识

AutoCAD2010绘图基本知识
主讲：罗中
3
湖北博创职业培训学校
博学
专精
求实
创新
LZ
3、AutoCAD 2010经典工作界面
“工作空间”工具栏 “快速访问”工具栏 菜单浏览器
标题栏 菜单栏
“特性”工具栏 “标准”工具栏
“图层”工具栏
“样式”工具栏 “修改”工具栏
“绘图”工具栏 坐标系图标 模型/布局选项卡
绘图窗口 光标 滚动条 命令窗口 状态栏
/
主讲：罗中
4
湖北博创职业培训学校
博学
专精
求实
创新
LZ
4、绘图前的准备
• • • • •
1、设置文件存储格式 2、设置自动保存 3、调整菜单栏、工具栏 4、设置草图：OP （光标、网格、背景等） 5、确定绘图界限limits、单位un、坐标系ucs （开关、固定） • 6、图层：La • 7、线型：
24
湖北博创职业培训学校
博学
专精
求实
创新
LZ
23、尺寸标注
/
• • • • • • • • •
1、标注样式：D 2、水平标注：DLI 3、平齐标注：DAL 4、基差标注：DBA 5、边续标注：DCO 6、半径标注：DRA 7、直径标注：DDI 8、角度标注：DAN 9、线宽标注：CWIGHT
/
主讲：罗中
8
湖北博创职业培训学校
博学
专精
求实
创新
LZ
7、点的操作
• • • •
1、点的绘制：PO 2、点样式：ddptype格式-点样式 3、等分点：DIV 4、等距点：ME
/
主讲：罗中
9
湖北博创职业培训学校
博学

AutoCAD2010第3章(AutoCAD基本绘图命令)

AutoCAD2010第3章(AutoCAD基本绘图命令)
第一节： 直线、构造线、射线、多段线 第二节： 正多边形、矩形 第三节： 圆、圆弧、椭圆、圆环 第四节： 修订云线、样条曲线、点 第五节： 图案填充、渐变色填充 第六节： 创建表格
1
第一节：直线、构造线、射线、多段线
1、直线
图标 键盘输入：Line或L （1）按提示输入第1点，下一点……，U为回退，C为封闭。 （2）单击状态栏上的“正交”按钮（或F8键），可画正交线。
2
举例3-1：
利用键盘输入坐标绘制如下图形
3
2、构造线（无限长线）
图标 键盘输入：XLine
功能：用于画图架线，可按指定的方式和距离画一条或 一组无限长直线 （提示： 指定点或H水平、V垂直、A角度…）
4
3、射线
图标 键盘输入：ray 功能：创建由一点发出并无限延伸的线。
5
4、多段线（复合线）
图标 键盘输入：PLine
多段线是由直线和弧线组成，整条多段线是一个实体， 用户可以通过多段线绘出有宽度的线，或起点终点宽度不同 的线。当某宽度为零时，可画出尖点。
举例3-2 举例3-3
6
第二节：正多边形、矩形
1、正多边形
图标 键盘输入：Polygon 提示： 输入多边形的边数，指定中心点（默认），或边（E）
“注释”面板/“表 格“”绘图”/“表格”
打开图3-71
操作提示： （1）“插入选项”（“从空表格开始”或“自数据链 接”）。 （2） “插入方式”（ “指定插入点”或“指定窗 口”）。 （3）指定列数、行数、列宽、行高 。
24
（4）单元样式
第一行、第二行各其他行是哪种样式（内容有标题、表头、 数据），是否要标题行取决于第一行的选择。
上机操作练习

全套课件-AutoCAD建筑制图基础教程(2010版)_完整

全套课件-AutoCAD建筑制图基础教程(2010版)_完整

2.2.3 鸟瞰视图
鸟瞰视图(Aerial View)是一种视图调整的工具，通过使用一个独立的小窗口 进行图形的缩放和平移。在鸟瞰视图的窗口中可以显示整个图形，只需很 少的几次单击就可以快速地定位到所需视图。
可按以下方法启动鸟瞰视图。 (1) 在命令行输入Dsviewer(或Av)并按空格 键或按Enter键。 (2) 选择“视图”|“鸟瞰视图”命令。 启动“鸟瞰视图”后，将在屏幕上出现一 个小型的视窗，如图2-8所示。
图1-27 “图形单位”对话框
1.7 使用联机帮助
在AutoCAD 2010中文版中可以通过以下5种方式打开如图1-29所示为 “AutoCAD 2010 帮助：用户文档”窗口，获取软件使用的相关信息。 (1) 选择 “帮助”|“帮助”命令。 (2) 单击“标准”工具栏上的 图标。 (3) 在命令窗口的命令行下，输入HELP或“？”并按Enter键。 (4) 按F1键。 (5) 单击任一弹出的对话框中的“帮助”按钮。
例1-2 更改绘图区背景 打开刚创建的Ex1-01图形文件，并将绘图区的黑色背景更 改为白色，并存盘退出AutoCAD系统。
第2章 图形显示及图形选择
2.1 显 示 视 图 2.2 目标对象的选择
2.3 操 作 实 践
2.1 显 示 视 图
2.1.1 缩放视图
调用缩放命令的方法有以下4种。 (1) 选择“视图”|“缩放”命令，在弹出的级联菜单中选择合适的命令。 (2) 在标准工具栏上单击缩放按钮 ，单击该按钮后，弹出各种缩放按钮列 表，选择相应的缩放按钮即可进行缩放操作。 (3) 在任意一个工具栏上右击，在弹出的快捷菜单中选择“缩放”命令，打 开如图2-1所示的“缩放”工具栏，然后单击所需的命令按钮。 (4) 在命令行中输入ZOOM命令，再选择所需选项执行相应的视图缩放操作。

AutoCAD2010_入门基础教程

AutoCAD2010_入门基础教程
1.2.2 二维草图与注释空间
默认状态下，打开“二维草图与注释”空间，其界面主要由“菜单浏览 器”按钮、“功能区”选项板、快速访问工具栏、文本窗口与命令行、状态栏 等元素组成.
中文版AutoCAD 2010基础教程
1.2.3三维建模空间
使用“三维建模”空间，可以更加方便地在三维空间中绘制图形。在 “功能区”选项板中集成了“三维建模”、“视觉样式”、“光源”、“材 质”、“渲染”和“导航”等面板，从而为绘制三维图形、观察图形、创建动 画、设置光源、为三维对象附加材质等操作提供了非常便利的环境 。是由美国Autodesk公司开发的通用计算机辅助绘图与设计软件 包，具有功能强大、易于掌握、使用方便、体系结构开放等特点，能够绘制平 面图形与三维图形、标注图形尺寸、渲染图形以及打印输出图纸，深受广大工 程技术人员的欢迎。 绘制与编辑图形 标注图形尺寸 渲染三维图形 输出与打印图形
中文版AutoCAD 2010基础教程
1.1.4 输出与打印图形
AutoCAD不仅允许将所绘图形以不同样式通过绘图仪或打印机输出，还能 够将不同格式的图形导入AutoCAD或将AutoCAD图形以其他格式输出。
中文版AutoCAD 2010基础教程
1.2 AutoCAD 2010的工作空间
中文版AutoCAD 2010提供了“二维草图与注释”、“三维建模”和 “AutoCAD经典”3种工作空间模式。 选择工作空间 二维草图与注释空间 三维建模空间 AutoCAD经典空间 AutoCAD工作空间的基本组成
中文版AutoCAD 2010基础教程 1.2.4 AutoCAD经典空间
对于习惯于AutoCAD传统界面的用户来说，可以使用“AutoCAD经典” 工作空间，其界面主要有“菜单浏览器”按钮、快速访问工具栏、菜单栏、工 具栏、文本窗口与命令行、状态栏等元素组成 。

第1讲 AutoCAD 2010的基础知识

第1讲 AutoCAD 2010的基础知识

第1讲AutoCAD 2010简介及坐标输入一、工作任务图1-1键盘坐标输入法练习图1-2直线练习图1-3 相对直角坐标练习图1-4 极坐标系练习图1-5 直角坐标系练习图1-6相对直角极坐标综合练习一图1-7相对直角极坐标综合练习二图1-8 相对直角极坐标综合练习三二、学习目标1.学会命令的使用；2.学会设置AutoCAD 2010的工作空间；3.学会图形文件的基本操作4.学会绘图方法；5.学会坐标系的使用；6.学会绘制点；7.学会绘制直线。

三、教学内容1.AutoCAD 2010概述；2. AutoCAD 2010安装方法；2.AutoCAD 2010面板介绍；3.图形文件的保存与加密方法;4.AutoCAD中命令的使用;5.设置绘图环境;6.学会绘图方法；7.学会坐标系的使用；8.坐标系与坐标输入;9.绘制点;10. 绘制直线.1.AutoCAD 2010概述：CAD (computer-aided design) 计算机辅助设计，是指利用计算机来完成设计工作并产生图形图像的一种方法和技术。

现在在机电、建筑等行业，工程技术人员以计算机为工具，用自己的专业知识对产品或工程进行总体规划、设计、分析、绘图、编写技术文档等全部设计工作的总称，即CAD。

设计过程实际也是一个不断优化、完善的过程。

一个CAD基本过程如图所示。

计算机辅助设计常用软件有很多，本课主要介绍AutoCAD一种。

AutoCAD是美国Autodesk公司推出的通用CAD软件包。

1982年12月推出AutoCAD1.0版本，现在已至AutoCAD2006版本。

它最主要的功能是绘图。

从上述CAD基本过程图中，不难看出，AutoCAD主要在设计过程中的产品或工程建模及输出设计结果的过程中使用。

该软件对绘制机电和建筑图形，有其独特的特点。

该软件深刻地影响着我们的观念，推动人们使用现代化方式从事设计和绘图。

1.1课程介绍系统的理解AutoCAD的基本概念和基本理论，掌握其使用的命令、方法、以及在实际绘图中的应用技巧。

AutoCAD2010简明教程(全)

AutoCAD2010简明教程(全)

目录目录 1第1课计算机绘图技术概述 1第2课AutoCAD2010的启动与工作空间的设置 3 第3课AutoCAD 2010的绘图环境 33.1 界面介绍3一、标题栏3二、菜单栏3三、快捷菜单4四、工具栏4五、绘图窗口4六、命令行与文本窗口 5七、状态栏53.2 文件操作5一、创建新图形文件 5二、打开文件5三、保存文件6四、加密保存图形文件 63.3 坐标系7一、笛卡儿坐标系7二、极坐标系7三、相对坐标7四、坐标值的显示73.4 界面设置8一、调整视窗8二、设置绘图单位8三、设置绘图边界9第4课简单图形的绘制104.1直线的绘制10一、绘制直线段10二、绘制射线12三、绘制构造线124.2点的绘制15一、设置点样式：15二、绘制点15三、绘制等分点16四、绘制定距点164.3多边形的绘制16一、绘制矩形16二、绘制正多边形174.4圆及圆弧的绘制19一、绘制圆19二、绘制圆弧21三、椭圆及椭圆弧的绘制24 第5课提高绘图效率295.1 工具栏的设置295.2 视图操作305.2.1重画与重新生成图形30 5.2.2 缩放视图315.3 辅助绘图工具34一、正交绘图35二、设置捕捉35三、栅格工具35四、对象捕捉36五、自动追踪39六、动态输入40第6课复杂图形的绘制416.1 多线416.2 多段线426.3 样条曲线496.4 徒手绘制图形50一、徒手画线50二、绘制修订云线51三、区域覆盖52第7课创建面域和图案填充54 7.1面域547.2 图案填充56第8课图形编辑Ⅰ 608.1选择对象608.2使用夹点编辑图形64一、控制夹点显示65二、使用夹点编辑图形66第8课图形编辑Ⅱ 678.3 删除与复制对象678.4 镜像、偏移和阵列对象708.5 移动、旋转和缩放对象728.6 拉伸、拉长738.7 修剪与延伸对象74第8课图形编辑Ⅲ 76（4）编辑对象特性768.8 打断与合并对象768.9 修改倒角、圆角778.10分解对象与对齐对象788.11编辑对象特性81第9课图层管理849.1 图层概述849.2设置图层的特性。

第1讲AutoCAD2010基础操作

第1讲AutoCAD2010基础操作

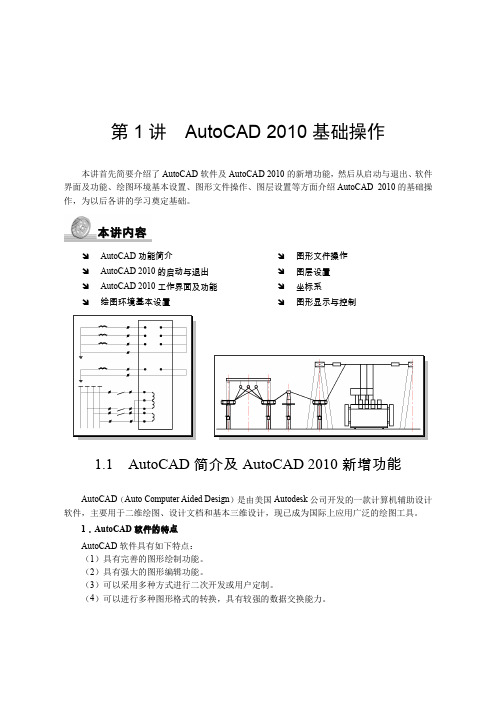

第1讲 AutoCAD 2010基础操作本讲首先简要介绍了AutoCAD 软件及AutoCAD 2010的新增功能，然后从启动与退出、软件界面及功能、绘图环境基本设置、图形文件操作、图层设置等方面介绍AutoCAD 2010的基础操作，为以后各讲的学习奠定基础。

↘AutoCAD 功能简介 ↘AutoCAD 2010的启动与退出 ↘AutoCAD 2010工作界面及功能 ↘ 绘图环境基本设置↘ 图形文件操作 ↘ 图层设置 ↘ 坐标系 ↘ 图形显示与控制1.1 AutoCAD 简介及AutoCAD 2010新增功能 AutoCAD （Auto Computer Aided Design ）是由美国Autodesk 公司开发的一款计算机辅助设计软件，主要用于二维绘图、设计文档和基本三维设计，现已成为国际上应用广泛的绘图工具。

1．AutoCAD 软件的特点AutoCAD 软件具有如下特点：（1）具有完善的图形绘制功能。

（2）具有强大的图形编辑功能。

（3）可以采用多种方式进行二次开发或用户定制。

（4）可以进行多种图形格式的转换，具有较强的数据交换能力。

本讲内容（5）支持多种硬件设备。

（6）支持多种操作平台。

（7）具有通用性、易用性。

2．AutoCAD软件的基本功能AutoCAD软件具有如下基本功能。

◆平面绘图功能：能以多种方式创建直线、圆、椭圆、多边形、样条曲线等基本的图形对象。

◆绘图辅助工具：AutoCAD提供了正交、对象捕捉、极轴追踪、捕捉追踪等绘图辅助工具。

正交功能使用户可以很方便地绘制水平、竖直直线；对象捕捉功能方便用户拾取几何对象上的特殊点；追踪功能使画斜线及沿不同方向定位点变得更加容易。

◆编辑图形：AutoCAD具有强大的编辑功能，可以移动、复制、旋转、阵列、拉伸、延长、修剪、缩放对象等。

◆标注尺寸：可以创建多种类型的尺寸，标注外观可以自行设定。

◆书写文字：能轻易在图形的任何位置、沿任何方向书写文字，可设定文字字体、倾斜角度及宽度缩放比例等属性。
