产品安规测试(1)

安规测试标准安规测试标准是指对产品进行安全性能测试的一系列规范和要求，其目的是保障产品在正常使用过程中不会对用户造成安全隐患。

安规测试标准涉及的范围广泛，包括但不限于电气安全、机械安全、化学安全、辐射安全等方面。

在全球范围内，各个国家和地区都有自己的安规测试标准，企业在开发和生产产品时需遵循相应的标准进行测试，以确保产品符合当地的安全法规和标准要求。

首先，电气安全是产品安规测试中的重要内容之一。

电气安全测试主要针对产品在使用过程中是否存在漏电、短路、绝缘强度不足等问题，以及产品是否符合相关的电气安全标准要求。

例如，家用电器在进行安规测试时需要检测产品的接地保护、绝缘电阻、耐压强度等指标，以确保产品在正常使用过程中不会对用户造成电击或火灾等安全隐患。

其次，机械安全测试也是安规测试标准中的重要内容之一。

机械安全测试主要针对产品在设计和制造过程中是否存在尖锐边缘、易夹伤、易夹指等安全隐患，并且产品是否符合相关的机械安全标准要求。

例如，儿童玩具在进行安规测试时需要检测产品的边缘和角部分是否符合安全要求，以确保产品在使用过程中不会对儿童造成伤害。

此外，化学安全测试也是安规测试标准中不可忽视的一部分。

化学安全测试主要针对产品中是否含有有害物质，以及产品在使用过程中是否会释放有害气体或物质，以确保产品符合相关的化学安全标准要求。

例如，儿童玩具或者食品包装在进行安规测试时需要检测产品中是否含有铅、汞、镉等有害物质，以确保产品对用户的健康没有危害。

最后，辐射安全测试也是安规测试标准中需要重视的内容之一。

辐射安全测试主要针对产品在使用过程中是否会产生电磁辐射、紫外线辐射、X射线辐射等对人体健康有害的辐射，以确保产品符合相关的辐射安全标准要求。

例如，电子产品在进行安规测试时需要检测产品在正常使用过程中是否会产生超出安全标准的电磁辐射，以确保产品对用户的健康没有危害。

综上所述，安规测试标准涉及的内容广泛，企业在开发和生产产品时需要严格遵循相应的安规测试标准要求，以确保产品在正常使用过程中不会对用户造成安全隐患。

安规测试介绍电器产品遵循安规标准，是为了保证人身安全和使用环境不受任何危害而制定的，是电器产品在设计、制造时必须遵照执行的标准文件，严格执行标准中的各项规定，电器的安全就有了可靠的保证。

贯彻实施这一系列国家标准，对提高产品质量及其安全性能将产生极大影响。

完整的安规测试包含以下五个方面的内容：一、耐压测试(Dielectric Withstand Voltage Test)二、绝缘电阻测试(Insulation Resistance Test)三、接地电阻测试(Ground Continuity Test or Ground Bond Test)四、接触电流(泄漏电流)测试(Touch Current Test)五、产品电气性能测试(RUN Test)z耐压测试(Dielectric Withstand Voltage Test) 耐压测试的基础理论是将一个产品暴露在非常恶劣的电气环境之下，如果产品能够在这种恶劣的环境之下还能维持正常状况，就可以确定在正常的环境之下工作，也一定可以维持很正常的状况。

最常使用耐压测试的情况为：设计时 的功能测试 - 确定所设计的产品能达到其功能要求的条件。

生产时 的规格测试 - 确认所生产的产品能达到其规格要求的标准。

品保时 的确认测试 - 确认产品的品质能符合安规的标准。

维修后 的安全测试 - 确认维修后的产品能维持符合安规的标准。

不同的产品有不同的技术规格，基本上在耐压测试时是将一个高于正常工作的电压加在产品上测试，这个电压必须持续一段规定的时间。

如果一个零部件在规定的时间内，其漏电电流量亦保持在规定的范围内，就可以确定这个零部件在正常的条件下运转，应该是非常安全的。

而优良的设计和选择良好的绝缘材料可以保护使用者免予受到意外触电。

安规测试仪器所做的耐压测试，一般称之为“高电压介电测试”，简称为“耐压测试”。

基本的规定是以两倍于被测物的工作电压，再加一千伏特，作为测试的电压标准。

安规测试项1. 概述安规测试（Safety Compliance Testing）是指对电子产品进行安全性能测试的过程。

其目的是确保产品在正常使用过程中不会对用户造成伤害或危险。

安规测试是电子产品开发过程中的重要环节，也是产品上市前必须经过的合规性测试。

2. 安规测试的重要性安规测试的重要性不言而喻。

一方面，电子产品的使用涉及到用户的安全，如果产品存在安全隐患，可能会给用户带来伤害，严重的甚至可能造成生命危险。

另一方面，安规测试也是产品上市的法定要求，只有通过了安规测试，产品才能获得销售许可证并上市销售。

3. 安规测试的主要内容安规测试主要包括以下几个方面的内容：3.1 电气安全性测试电气安全性测试是安规测试中的重要一环。

其目的是验证产品在电气方面的安全性能是否符合相关标准和要求。

典型的电气安全性测试项目包括：•绝缘电阻测试：验证产品的绝缘性能是否合格。

•接地电阻测试：验证产品的接地性能是否合格。

•泄漏电流测试：验证产品的泄漏电流是否在安全范围内。

•高压测试：验证产品在高压条件下的耐受能力。

3.2 机械安全性测试机械安全性测试是对产品在机械方面的安全性能进行测试。

其目的是验证产品在正常使用过程中是否存在机械安全隐患。

典型的机械安全性测试项目包括：•外壳强度测试：验证产品外壳的强度是否符合标准。

•机械冲击测试：验证产品在受到机械冲击时的耐受能力。

•产品尺寸测试：验证产品的尺寸是否符合标准要求。

•操作力测试：验证产品的操作力是否适宜。

3.3 热安全性测试热安全性测试是对产品在热方面的安全性能进行测试。

其目的是验证产品在正常使用过程中是否存在过热或燃烧等安全隐患。

典型的热安全性测试项目包括：•温升测试：验证产品在正常工作状态下的温度是否符合标准。

•燃烧测试：验证产品在极端情况下是否容易燃烧。

3.4 辐射安全性测试辐射安全性测试是对产品在辐射方面的安全性能进行测试。

其目的是验证产品在辐射方面是否存在安全隐患。

安规三项测试标准(一)安规三项测试标准什么是安规三项测试标准？•安规（safety regulations），又称为产品安全认证，是指在生产和销售过程中，确保产品符合一定的安全标准和规定，防止消费者在使用产品过程中遭受损害的一系列措施。

•安规三项测试标准指的是产品在进行安规认证前需要进行的三项基本测试，包括电磁兼容性测试、电气安全性测试和环境适应性测试。

1. 电磁兼容性测试•电磁兼容性测试（electromagnetic compatibility testing）是指产品在正常工作状态下，与其他电磁设备、环境以及人体之间的相互影响和影响接受其他设备或环境的能力。

•这项测试主要包括辐射发射测试（radiated emissions testing）和抗扰度测试（immunity testing）。

1.辐射发射测试检测产品所发射出的电磁辐射是否符合标准要求；2.抗扰度测试测试产品在电磁环境中是否能正常工作，不受其它电磁信号的干扰。

2. 电气安全性测试•电气安全性测试（electrical safety testing）是指评估产品在正常使用情况下，是否存在电击、火灾、热灼伤等风险，保证产品对用户的电气安全。

•这项测试主要包括漏电流测试、电气强度测试、接地电阻测试等。

1.漏电流测试检测产品是否存在漏电现象，以保证人体触碰产品时的安全；2.电气强度测试评估产品的绝缘电阻和绝缘强度，以确保产品不受电击等风险；3.接地电阻测试用于测量产品接地系统的有效性，避免由于接地不良导致的安全隐患。

3. 环境适应性测试•环境适应性测试（environmental testing）是指评估产品在不同的环境条件下，能否正常工作和保持稳定性能。

•这项测试涉及到温度、湿度、震动等多个环境参数的测试。

1.温度测试评估产品在极端温度条件下的适应性，包括高温、低温等；2.湿度测试评估产品在潮湿环境下的适应性，避免湿气引起的故障；3.震动测试评估产品在运输或使用过程中的抗震性能，保证产品能在振动环境下正常工作。

安规测试
■输入试验:
判定产品的额定输入参数没有超出标准要求范围。

■接地连续性测试：
可判定产品电路之设计是否足以通过大电流而不断裂及产生危险。

■绝缘耐压试验：
判定产品内部绝缘与电路布局在高压测试下是否仍安全。

■X辐射试验：
判定计算机显示器和电视CRT是否产生对人体有害的幅射线。

■球压试验：
判定塑料材料是否坚硬,不致长久接触电热而产生软化危险. ■异常试验：
判定产品在不正常使用下是否仍安全无虑。

■温度试验：
判定产品在正常使用与异常使用下，其温度是否合乎标准，没有过热现象，造成产品燃烧的危险。

■漏电流试验：
判定产品之漏电流是否符合安全标准。

■撞击试验：
判定产品的机构强度，不会产生破损的危险发生。

■电源变压器绝缘鉴定：
确保其绝缘层次是否足够，避免长久使用后，造成绝缘性之破坏。

■灼热丝试验：
判定非金属材料零件,对点燃和火焰蔓延应是具有抵抗力。

■潮湿试验：
判定产品在高湿的恶劣环境下、内部材质是否仍可靠，不会发生绝缘失效的情形。

■铭板擦拭试验：
判定铭板经过标准测试后是否清晰可见。

■浪涌测试:
判定产品能否承受由于雷电并通过天线端子进入设备引起的浪涌冲击。

安规测试介绍电器产品遵循安规标准，是为了保证人身安全和使用环境不受任何危害而制定的，是电器产品在设计、制造时必须遵照执行的标准文件，严格执行标准中的各项规定，电器的安全就有了可靠的保证。

贯彻实施这一系列国家标准，对提高产品质量及其安全性能将产生极大影响。

完整的安规测试包含以下五个方面的内容：一、耐压测试(Dielectric Withstand Voltage Test)二、绝缘电阻测试(Insulation Resistance Test)三、接地电阻测试(Ground Continuity Test or Ground Bond Test)四、接触电流(泄漏电流)测试(Touch Current Test)五、产品电气性能测试(RUN Test)z耐压测试(Dielectric Withstand Voltage Test) 耐压测试的基础理论是将一个产品暴露在非常恶劣的电气环境之下，如果产品能够在这种恶劣的环境之下还能维持正常状况，就可以确定在正常的环境之下工作，也一定可以维持很正常的状况。

最常使用耐压测试的情况为：设计时 的功能测试 - 确定所设计的产品能达到其功能要求的条件。

生产时 的规格测试 - 确认所生产的产品能达到其规格要求的标准。

品保时 的确认测试 - 确认产品的品质能符合安规的标准。

维修后 的安全测试 - 确认维修后的产品能维持符合安规的标准。

不同的产品有不同的技术规格，基本上在耐压测试时是将一个高于正常工作的电压加在产品上测试，这个电压必须持续一段规定的时间。

如果一个零部件在规定的时间内，其漏电电流量亦保持在规定的范围内，就可以确定这个零部件在正常的条件下运转，应该是非常安全的。

而优良的设计和选择良好的绝缘材料可以保护使用者免予受到意外触电。

安规测试仪器所做的耐压测试，一般称之为“高电压介电测试”，简称为“耐压测试”。

基本的规定是以两倍于被测物的工作电压，再加一千伏特，作为测试的电压标准。

安规测试报告前言安规测试是对产品的电气安全性能进行评估和验证的一项重要工作。

本报告旨在总结并分析我们团队对某电子产品进行的安规测试结果。

通过测试报告，我们将详细描述测试方案、测试环境、测试结果以及测试过程中遇到的问题和解决方案，为产品的电气安全性能提供可靠的评估。

一、测试方案在进行安规测试之前，我们制定了详细的测试方案。

首先，我们参考了相关的国际和国内安规标准，确保测试方案的合规性。

其次，针对该电子产品的特点和潜在的问题，我们选择了适当的测试方法和仪器设备。

测试方案包括以下几个方面：1. 输入电源测试：通过测试电源稳定性、频率范围和电压波动等，验证产品在不同电源条件下的电气安全性能。

2. 绝缘电阻测试：通过测试产品的绝缘电阻值，评估产品电气绝缘性能。

3. 泄漏电流测试：通过测试产品在正常工作状态和异常情况下的泄漏电流，评估产品对人体的电击危害。

4. 机械强度测试：通过测试产品的耐冲击性能、耐压性能和耐燃性能等，评估产品在运输和使用过程中的安全性能。

二、测试环境为了保证得到准确和可靠的测试结果，我们在专用的实验室中进行了安规测试。

该实验室设有严格的温湿度控制系统、电源稳定装置以及测试仪器和设备。

测试环境包括以下几个方面：1. 温度和湿度：我们在测试过程中保持恒定的温度和湿度条件，以消除环境因素对测试结果的影响。

2. 电源稳定性：我们使用了高精度的电源稳定设备，确保产品在不同电源条件下的测试结果准确可靠。

3. 测试仪器和设备：我们选择了符合国家和国际标准的测试仪器和设备，确保测试的可靠性和准确性。

三、测试结果根据我们的测试方案和测试环境，我们得到了以下测试结果：1. 输入电源测试结果：我们验证了产品在正常工作电源条件下的电气安全性能，并获得了稳定的测试结果。

2. 绝缘电阻测试结果：通过测试产品的绝缘电阻值，我们确认产品的电气绝缘性能符合相关标准要求。

3. 泄漏电流测试结果：经过多次测试，我们得到了产品在正常工作状态和异常情况下的泄漏电流数据。

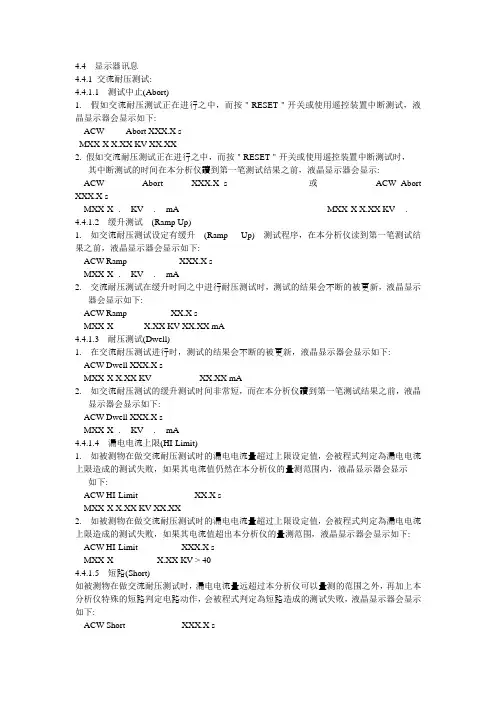

4.4 显示器讯息4.4.1 交流耐压测试:4.4.1.1 测试中止(Abort)1. 假如交流耐压测试正在进行之中，而按＂RESET＂开关或使用遥控装置中断测试，液晶显示器会显示如下:ACW Abort XXX.X sMXX-X X.XX KV XX.XX2. 假如交流耐压测试正在进行之中，而按＂RESET＂开关或使用遥控装置中断测试时，其中断测试的时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:ACW Abort XXX.X s 或ACW Abort XXX.X sMXX-X -.- - KV - -.- - mA MXX-X X.XX KV - -.- 4.4.1.2 缓升测试(Ramp Up)1. 如交流耐压测试设定有缓升(Ramp Up) 测试程序，在本分析仪读到第一笔测试结果之前，液晶显示器会显示如下:ACW Ramp XXX.X sMXX-X -.- - KV - -.- - mA2. 交流耐压测试在缓升时间之中进行耐压测试时，测试的结果会不断的被更新，液晶显示器会显示如下:ACW Ramp XX.X sMXX-X X.XX KV XX.XX mA4.4.1.3 耐压测试(Dwell)1. 在交流耐压测试进行时，测试的结果会不断的被更新，液晶显示器会显示如下:ACW Dwell XXX.X sMXX-X X.XX KV XX.XX mA2. 如交流耐压测试的缓升测试时间非常短，而在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:ACW Dwell XXX.X sMXX-X -.- - KV - -.- - mA4.4.1.4 漏电电流上限(HI-Limit)1. 如被测物在做交流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果其电流值仍然在本分析仪的量测范围内，液晶显示器会显示如下:ACW HI-Limit XX.X sMXX-X X.XX KV XX.XX2. 如被测物在做交流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果其电流值超出本分析仪的量测范围，液晶显示器会显示如下: ACW HI-Limit XXX.X sMXX-X X.XX KV > 404.4.1.5 短路(Short)如被测物在做交流耐压测试时，漏电电流量远超过本分析仪可以量测的范围之外，再加上本分析仪特殊的短路判定电路动作，会被程式判定為短路造成的测试失败，液晶显示器会显示如下:ACW Short XXX.X sMXX-X -.- - KV > 40 mA4.4.1.6 耐压崩溃(Breakdown)如被测物在做交流耐压测试时的漏电电流量远超过本分析仪可以量测的范围，并且电弧的电流量也远超过本分析仪所能够量测的正常數值之外，会被程式判定為耐压崩溃造成的测试失败，液晶显示器会显示如下:ACW Breakdown XXX.X sMXX-X X.XX KV > 404.4.1.7 漏电电流下限(LO-Limit)如被测物在做交流耐压测试时的漏电电流量低於下限设定值，会被程式判定為漏电电流下限造成的测试失败，液晶显示器会显示如下:ACW LO-Limit XXX.X sMXX-X X.XX KV XX.XX4.4.1.8 电弧测试失败(Arc Fail)如被测物在做交流耐压测试时的漏电电流量在设定的漏电电流上限值以内，但是电弧的电流量超过电弧电流的设定值，并且本分析仪的电弧侦测判定功能被设定為ON 时，造成的测试失败，会被程定判定為被测物的电弧造成的测试失败，液晶显示器会显示如下:ACW Arc-Fail XXX.X sMXX-X X.XX KV XX.XX4.4.1.9 测试通过(Pass)假如被测物在做交流耐压测试时的整个过程都没有任何異常的现象发生时，被认定為通过测试，液晶显示器会显示如下:ACW Pass XXX.X sMXX-X X.XX KV XX.XX4.4.2 直流耐压测试:4.4.2.1 测试中止(Abort)1. 如直流耐压测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，液晶显示器会显示如下:DCW Abort XXX.X sMXX-X X.XX KV XXXX2. 如直流耐压测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，其中断测试的时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:DCW Abort XXX.X s DCW Abort XXX.X s或MXX-X -.- - KV - - - - µA MXX-X X.XX KV - - - - µA4.4.2.2 缓升(Ramp Up)测试1. 如果直流耐压测试设定有缓升(Ramp Up)测试程序，在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:DCW Ramp XXX.X sMXX-X -.- - KV - - - - µA2. 直流耐压测试在缓升时间之中进行耐压测试时，测试的结果会不断的被更新，液晶显示器会显示如下:DCW Ramp XXX.X sMXX-X X.XX KV XXXX4.4.2.3 耐压测试(Dwell)1. 在直流耐压测试进行时，测试的结果会不断的被更新，液晶显示器会显示如下:DCW Dwell XXX.X sMXX-X X.XX KV XX.XX.2. 如直流耐压测试的缓升测试时间非常短，而在本分析仪讀到第一笔测试结果之前，液晶显示器会显示如下:DCW Dwell XXX.X sMXX-X -.- - KV - - - -4.4.2.4 缓衝电流(Ramp-HI)在直流耐压测试的模式下，而缓衝电流的模式被设定為ON 时，在缓衝期的时间之内，如果被测物的漏电电流超过12mA时，会被程式判定為缓衝电流测试失败，液晶显示器会显示如下:DCW Ramp-HI XXX.X sMXX-X X.XX KV >99994.4.2.5 最低充电电流(Charge-LO)在直流耐压测试的模式下，而最低充电电流的模式被设定為ON 时，在缓衝期的时间之内，如果被测物的漏电电流低於最低充电电流值时，会被程式判定為最低充电电流测试失败，液晶显示器会显示如下:DCW Charge-LO XXX.X sMXX-X X.XX KV XXX.X.4.4.2.6 漏电电流上限(HI-Limit)1. 如被测物在做直流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果其电流值仍然在本分析仪的量测范围内，液晶显示器会显示如下:DCW HI-Limit XXX.X sMXX-X X.XX KV XXXX2. 假如被测物在做直流耐压测试时的漏电电流量超过上限设定值，会被程式判定為漏电电流上限造成的测试失败，如果电流值超出本分析仪的量测范围，液晶显示器会显示如下: DCW HI-Limit XXX.X sMXX-X X.XX KV >99994.4.2.7 短路(Short)假如被测物在做直流耐压测试时的漏电电流量远超过可以量测的范围之外，再加上本分析仪特殊的短路判定电路动作，会被程式判定為短路造成的测试失败，液晶显示器会显示如下:DCW Short XXX.X sMXX-X -.- - KV > 99994.4.2.8 耐压崩溃(Breakdown)如被测物在做直流耐压测试时的漏电电流量在设定的漏电电流上限值以内，但是电弧的电流量超过电弧电流的设定值，并且本分析仪的电弧侦测判定功能被设定為ON 时，造成的测试失败，会被程定判定為被测物的电弧造成的测试失败，液晶显示器会显示如下:DCW Breakdown XXX.X sMXX-X X.XX KV > 99994.4.2.9 漏电电流下限(LO-Limit)如被测物在做直流耐压测试时的漏电电流量低於下限设定值，会被程式判定為漏电电流下限造成的测试失败，液晶显示器会显示如下:DCW LO-Limit XXX.X sMXX-X X.XX KV XXX.X4.4.2.10 电弧侦测判定(Arc Fail)如被测物在做直流耐压测试时的漏电电流量在设定的漏电电流上限值以内，但是电弧的电流量超过电弧电流的设定值，并且本分析仪的电弧侦测判定功能被设定為ON 时，所造成的测试失败，会被程定判定為被测物的电弧造成的测试失败，液晶显示器会显示如下: DCW Arc-Fail XXX.X sMXX-X X.XX KV XX.X4.4.2.11 测试通过(Pass)如被测物在做直流耐压测试时的整个过程都没有任何異常的现象发生时，被认定為通过测试，液晶显示器会显示如下:DCW Pass XXX.X sMXX-X X.XX KV XXXX4.4.3 绝缘电阻测试4.4.3.1 测试中止(Abort)1. 如绝缘电阻测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，液晶显示器会显示如下:IR Abort XXX.X sMXX-X XXXX V XXXX2. 假如绝缘电阻测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，其中断测试的时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:IR Abort XXX.X s 或IR Abort XXX.X sMXX-X - - - - V - - - - MΩ MXX-X XXXX V - - - -4.4.3.2 延迟时间(Delay)1. 在绝缘电阻测试刚开始时，测试电压正逐步上升的期间之中，此时本分析仪尚未讀到第一笔测试结果，液晶显示器会显示如下:IR Delay XXX.X sMXX-X - - - - V - - - MΩ2. 在绝缘电阻测试进行时，於延迟测试期间之中，测试的结果会不断的被更新，液晶显示器会显示如下:IR Delay XXX.X sMXX-X XXXX V XXXX4.4.3.3 最低充电电流(Charge-LO)在绝缘电阻测试的模式下，在缓衝期的时间之内，如果被测物的充电电流低於最低充电电流值时，会被程式判定為最低充电电流测试失败，液晶显示器会显示如下:IR Charge-LO XXX.X sMXX-X - - - - V - - - - MΩ4.4.3.4 绝缘电阻上限(HI-Limit)1. 如被测物在做绝缘电阻测试时的电阻值超过上限设定值，会被程式判定為绝缘电阻上限造成的测试失败，如果其电阻值仍然在本分析仪的量测范围内，液晶显示器会显示如下: IR HI-Limit XXX.X sMXX-X XXXX V XXXX2. 如被测物在做绝缘电阻测试时的电阻值超过上限设定值，会被程式判定為绝缘电阻上限造成的测试失败，如果其电阻值超出本分析仪的量测范围之外，液晶显示器会显示如下:IR HI-Limit XXX.X sMXX-X XXXX V >99994.4.3.5 绝缘电阻下限(LO-Limit)1. 如被测物在做绝缘电阻测试时的电阻值低於下限设定值，会被程式判定為绝缘电阻下限造成的测试失败，如果其电阻值仍然在本分析仪的量测范围内，液晶显示器会显示如下: IR LO-Limit XXX.X sMXX-X XXXX V XXXX2. 如被测物在做绝缘电阻测试时的电阻值低於下限设定值，会被程式判定為绝缘电阻下限造成的测试失败，如果其电阻值低於本分析仪所能量测的最低范围之内，液晶显示器会显示如下:IR LO-Limit XXX.X sMXX-X XXXX V < 1MΩ4.4.3.6 测试通过(Pass)假如被测物在做绝缘电阻测试时的整个过程都没有任何異常的现象发生时，被认定為通过测试，液晶显示器会显示如下:IR Pass XXX.X sMXX-X XXXX V XXXX MΩ4.4.4 接地阻抗测试键(仅7440机型具有此项功能):4.4.4.1 测试中止(Abort)1. 如交流接地电阻测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，液晶显示器会显示如下:GND Abort XXX.X sMXX-X XX.XX A2. 如交流接地电阻测试正在进行之中，而按RESET 开关或使用遥控装置中断测试时，其中断测试时间在本分析仪讀到第一笔测试结果之前，液晶显示器会显示:GND Abort XXX.X s 或GND Abort XXX.X sMXX-X --.-- A ---mΩ MXX-X XX.XX A ---mΩ4.4.4.2 交流接地电阻测试(Dwell)1. 如交流接地电阻测试刚开始时，本分析仪尚未讀到第一笔测试结果之前，液晶显示器会显示如下:GND Dwell XXX.X smΩMXX-X - -.- - A - - -3. 在交流接地电阻测试进行时，测试的结果会不断的被更新，液晶显示器会显示如下: GND Dwell XXX.X sMXX-X XX.XX A XXX mΩ4.4.4.3 交流接地电阻上限(HI-Limit)1. 如被测物在做交流接地电阻测试时，接地电阻值超过上限设定值，会被判定為接地电阻上限造成的测试失败，如果其接地电阻值仍然在本分析仪的量测范围内，液晶显示器会显示如下:GND HI-Limit XX.X sMXX-X XX.XX A XXX2. 如被测物在做交流接地电阻测试时，接地电阻值超过上限设定值，会被判定為接地电阻上限造成的测试失败，如果其接地电阻值超出本分析仪的量测范围之外，液晶显示器会显示如下:GND HI-Limit XXX.X sMXX-X 0.00 A > 600 mΩ4.4.4.4 交流接地电阻下限(LO-Limit)如被测物在做交流接地电阻测试时的接地电阻值低於下限设定值，会被程式判定為接地电阻下限造成的测试失败，液晶显示器会显示如下:GND LO-Limit XXX.X sMXX-X XX.XX A XXX4.4.4.5 测试通过(Pass)假如被测物在做交流接地电阻测试时的整个过程都没有任何異常的现像发生时，被认定為通过测试，液晶显示器会显示如下:GND Pass XXX.X sMXX-X XX.XX A XXX4.5 操作程序及步骤7400 系列的耐压测试器主要是设计供生產线自动化以及品质分析和检验使用，可以外接RS232 或GPIB (IEEE-488) 介面控制，也可以外接列印介面，将本分析仪所测试到的结果即时列印出來，其操作和设定都非常简便。

产品安规测试时注意事项《产品安规测试时注意事项》嘿，小伙伴们！今天来唠唠产品安规测试时的那些注意事项。

这安规测试啊，就像是给产品做一场严格的健康检查，可不能马虎。

首先呢，测试前得把准备工作做足喽。

就像我上次测试一个小电器，那可真是状况百出。

我一开始就没好好检查测试设备，结果插上电源准备测的时候，发现测试仪的一个接口有点松。

这就好比你去跑步比赛，临跑了发现鞋带没系紧，多闹心啊。

所以测试之前，一定要仔仔细细地检查测试设备，看看线有没有破损啊，接口是不是牢固啊，各种参数设置有没有问题之类的。

在测试的时候，安全意识要时刻在线。

比如说在做耐压测试的时候，那可是个“危险分子”。

电压高着呢，就像一个随时可能爆发的小火山。

这时候，可别靠太近，万一不小心触电了，那可就不是闹着玩的。

我就亲眼见过一个同事，在做类似测试的时候，因为没太注意距离，差点被电到。

当时他那脸都吓白了，手也抖了一下。

从那以后啊，我每次做这种测试都离得远远的，而且还会确保自己身上没有任何可能导电的东西。

像金属手链啥的，在测试的时候就别戴着了，可别给自己找刺激。

还有啊，测试数据的记录一定要准确。

这就好比你在记自己的小金库收支情况一样，错一个小数点都不行。

我之前测试一个产品，因为当时有点分心，把一个数据记错了一位。

后来复查的时候怎么都对不上，可把我急得像热锅上的蚂蚁。

重新测试了一遍才发现是记录错了。

这不仅浪费了时间，还可能影响整个产品安规测试的结果呢。

所以啊，记数据的时候一定要全神贯注，写得清清楚楚的。

另外，测试环境也很重要。

不能在一个乱糟糟、到处都是杂物的地方测试。

你想啊，要是周围都是乱七八糟的东西，万一不小心碰到啥引发短路或者干扰测试结果就不好了。

就像我有一次在一个堆满了各种废弃零件的角落测试产品，结果测试过程中总是出现一些奇怪的波动。

后来换了个干净整洁的地方，测试就顺利多了。

所以要给产品安规测试找个干净、宽敞、没有干扰的好环境。

最后呢，测试完了也别以为就万事大吉了。

产品安规测试标准目的：本标准为持续确保产品在生产过程中满足国家标准与客户需求的电气安全，及用户在使用过程中不受电气伤害。

参考标准文献：1.《IEC/60335-2-58 电气安全性能测试》2.《JB/T2379-1993 金属管状电热元件》3.《GB 4706.1-2008家用和类似用途的电器安全》产品类型：I类定义ClassⅠ设备是指可接触之导体零件连接至接地保护导体；当基本绝缘失效时，接地保护导体必须能承受失效误电流，也就是当基本绝缘失效时，可接触零件不可变成活电部。

简单地说，电源线有接地脚之设备为ClassⅠ设备。

安规测试的测试主要分为以下五种：1.通电准备测试：通过测量机器电源输入与连接负载输出段相间是存在短路，以确定设备是否能够接通电源。

2.接地电阻测试：测量产品接地点对产品外壳连接的可靠性与阻抗，确定机器故障时接地保护电路是否能够处理故障电流。

施以20A的DC或AC电流流过接地电路，测量其电压降，从而计算出电阻值。

3.绝缘电阻测试：通过将500V的DC或AC电压施加到需要测试的两点。

测试给出的绝缘电阻的值。

绝缘阻抗测试为非破坏试验，且能侦测绝缘是否良好，先做绝缘阻抗测试再进行耐压测试。

4.耐压测试：用于验证产品的质量和电气安全特性的生产线测试。

确定电子绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试，适用于所有设备为保证绝缘材料是足够的的一个高压测试。

耐压测试可以查出可能的瑕疵譬如在制造过程期间造成的漏电距离和电气间隙不够。

5.漏电电流测试：测量在被测物正常操作下，以一最不利的条件(电压、频率)对被测物测量漏电流值。

测试注意事项：1.操作者脚下绝缘，带绝缘手套，以防高压电击造成危险。

2.测试时，必须对周围人员警示，示意高压危险，严禁未经过专业培训的人员触碰测试仪器。

3.测试前必须断开产品供电电源（不包括漏电流测试）。

4.测试仪器必须可靠接地（不包括万用表）。

5.绝缘电阻测试时，必须断开设备连接地线。

产品安规测试标准目的：本标准为连续保证产品在生产过程中知足国家标准与客户需求的电气安全，及用户在使用过程中不受电气损害。

参照标准文件：1.《IEC/60335-2-58 电气安全性能测试》2.《JB/T2379-1993 金属管状电热元件》3.《家用和近似用途的电器安全》产品种类：I 类定义ClassⅠ设施是指可接触之导体部件连结至接地保护导体；当基本绝缘无效时，接地保护导体一定能蒙受无效误电流，也就是当基本绝缘无效时，可接触部件不行变为活电部。

简单地说，电源线有接地脚之设施为 ClassⅠ设施。

安规测试的测试主要分为以下五种：1.通电准备测试：经过丈量机器电源输入与连结负载输出段相间是存在短路，以确立设施能否能够接通电源。

2.接地电阻测试：丈量产品接地址对产品外壳连结的靠谱性与阻抗，确立机器故障时接地保护电路能否能够办理故障电流。

施以 20A 的 DC或 AC电流流过接地电路，丈量其电压降，进而计算出电阻值。

3.绝缘电阻测试：经过将 500V 的 DC 或 AC 电压施加到需要测试的两点。

测试给出的绝缘电阻的值。

绝缘阻抗测试为非损坏试验，且能侦测绝缘能否优秀，先做绝缘阻抗测试再进行耐压测试。

4.耐压测试：用于考证产品的质量和电气安全特征的生产线测试。

确立电子绝缘资料足以抵挡瞬时高电压的一个非损坏性的测试，合用于全部设施为保证绝缘资料是足够的的一个高压测试。

耐压测试能够查出可能的瑕疵比如在制造过程时期造成的漏电距离和电气空隙不够。

5.漏电电流测试：丈量在被测物正常操作下，以一最不利的条件 (电压、频次 )对被测物丈量漏电流值。

测试注意事项：1.操作者脚下绝缘，带绝缘手套，以防高压电击造成危险。

2.测试时，一定对四周人员警告，表示高压危险，禁止未经过专业培训的人员触碰测试仪器。

3.测试前一定断开产品供电电源（不包含漏电流测试）。

4.测试仪器一定靠谱接地（不包含万用表）。

5.绝缘电阻测试时，一定断开设施连结地线。
