实验二JX-300 集散系统的组态——系统组态、控制组态一、实验目的：1、熟悉JX-300X集散系统的系统组态和控制组态。
2、了解集散系统如何实现过程控制。
二、实验准备和预习已知某精馏塔的带控制点的工艺流程图（部分控制系统）如下图所示，其中：FIC101单回路控制系统：原料流量变送器的流量范围为0~1200ml/h、流量变送器及调节阀（带电气转换换器）的传送信号为4~20 mA。
调节阀为气开阀。
TIC101单回路控制系统：精馏塔的温度变送器的温度测量范围：0~200℃、温度变送器及调节阀（带电气转换换器）的传送信号为4~20 mA。
调节阀为气闭阀。
LIC101-FIC102 串级控制系统：精馏塔的液位变送器的液位测量范围：0-6 M（或0~100%）、塔釜产品流量变送器的流量范围：0~600ml/h、液位变送器、塔釜产品流量变送器、及调节阀（带电气转换换器）的传送信号为4~20 mA。
调节阀为气开阀）。
LIC102-FIC103 串级控制系统：精馏塔冷凝罐的液位变送器的液位测量范围：0-2 M（或0~100%）、塔顶产品流量变送器的流量范围：0~600ml/h、液位变送器、塔釜产品流量变送器、及调节阀（带电气转换换器）的传送信号为4~20 mA。
调节阀为气开阀）。
V-2塔产图某精馏塔的带控制点的工艺流程图（部分控制系统）1、根据选定的控制回路，确定变送器和执行器的信号类型，统计输入输出点个数，进行JX-300集散系统的硬件配置，包括操作站、工程师站和现场控制站（主控卡、数据转发卡、I/O卡）的选型、设计JX-300的集散系统的组态内容见附录。
三、实验步骤1、利用JX-300X集散系统的工程师站及其组态软件SCKey系统组态进行实验。
（在实验中学会利用组态软件的帮助文件进行组态。
）2、从桌面点击JX-300X组态进入SCKey系统组态软件。
3、新建一个组态文件并指定其存放位置：E ：集散系统实验>学生姓名拼音〉实验二4、根据设计的JX-300X集散系统结构内容进行控制站、操作站组态。
WebField JX-300XP控组态JX-300XP 主要内容主机设置 IO设置 设置 常规回路 折线表JX-300XP2主机设置主机设置（1）增加控制站（主控制卡）（Control Station） 地址、型号、冗余JX-300XP2主机设置主机设置（2）增加操作站 注释、地址 诊断屏蔽（来自此控制站的故障信息都不会在监控界面上进行报警）JX-300XP操作节点注释规范（计算机名称） 工程师站（Engineer station） “ES + 地址” 操作员站（Operator station） “OS + 地址” 例：操作站注释规范ES130工程师站 地址JX-300XP3IO设置 （1）选择控制站（主控制卡） （2）增加IO机笼（数据转发卡） 地址（从0开始）、型号、冗余IO设置JX-300XP数据转发卡注释规范 SC机柜编号－机笼编号：描述 例： SC12-3:空压机脱硫 第12#机柜的第3个机笼数据转发卡注释规范SC-System CabinetJX-300XP3IO设置 （3）增加IO卡件 注释、型号、冗余（偶数地址）IO设置JX-300XPIO卡件注释规范（JX-300XP）IO卡件注释规范（一）未使用XP562-GPR、XP563-110V/220V/GPR 可根据需要填写 （二）使用XP562-GPR、XP563-110V/220V/GPR 端子板类型/SC机柜编号－端子板标识/DB25接口编号 例： XP562-GRP/SC1-A1/1JX-300XPIO卡件注释规范（ECS-100）IO卡件注释规范端子板型号/SC机柜编号（或AC机柜编号）－端子板标识/DB25接口编号例： TB351-IU/SC1-A1/1SC: System Cabinet AC:Auxiliary CabinetDCS端子输出电流（III 型）测试：正输出4mA ～20mA 0%～100%反输出20mA ～4mA0%～100%5.6mA 18.4mA。

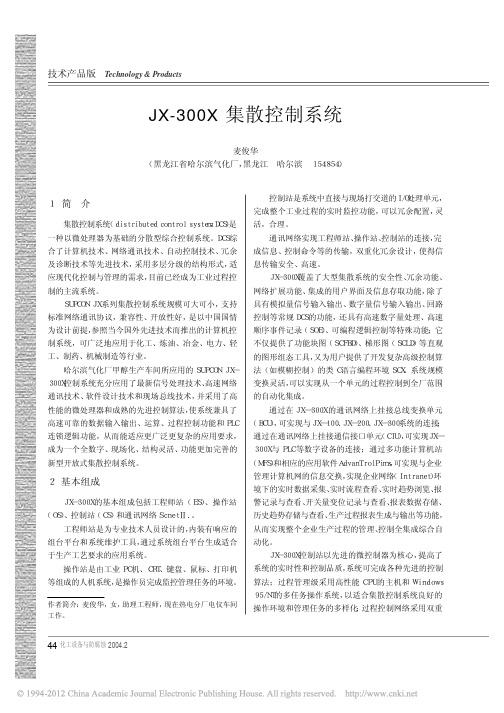

442004.2化工设备与防腐蚀技术产品版Technology & Products１ 简 介集散控制系统（ｄｉｓｔｒｉｂｕｔｅｄ ｃｏｎｔｒｏｌ ｓｙｓｔｅｍ，ＤＣＳ）是一种以微处理器为基础的分散型综合控制系统。
ＤＣＳ综合了计算机技术、网络通讯技术、自动控制技术、冗余及诊断技术等先进技术，采用多层分级的结构形式，适应现代化控制与管理的需求，目前已经成为工业过程控制的主流系统。
ＳＵＰＣＯＮ ＪＸ系列集散控制系统规模可大可小，支持标准网络通讯协议，兼容性、开放性好，是以中国国情为设计前提，参照当今国外先进技术而推出的计算机控制系统，可广泛地应用于化工、炼油、冶金、电力、轻工、制药、机械制造等行业。
哈尔滨气化厂甲醇生产车间所应用的ＳＵＰＣＯＮ ＪＸ－３００Ｘ控制系统充分应用了最新信号处理技术、高速网络通讯技术、软件设计技术和现场总线技术，并采用了高性能的微处理器和成熟的先进控制算法，使系统兼具了高速可靠的数据输入输出、运算、过程控制功能和ＰＬＣ连锁逻辑功能，从而能适应更广泛更复杂的应用要求，成为一个全数字、现场化、结构灵活、功能更加完善的新型开放式集散控制系统。
２ 基本组成ＪＸ－３００Ｘ的基本组成包括工程师站（ＥＳ）、操作站（ＯＳ）、控制站（ＣＳ）和通讯网络ＳｃｎｅｔⅡ．。
工程师站是为专业技术人员设计的，内装有响应的组台平台和系统维护工具，通过系统组台平台生成适合于生产工艺要求的应用系统。
操作站是由工业ＰＣ机、ＣＲＴ、键盘、鼠标、打印机等组成的人机系统，是操作员完成监控管理任务的环境。
控制站是系统中直接与现场打交道的Ｉ／Ｏ处理单元，完成整个工业过程的实时监控功能，可以冗余配置，灵活，合理。
通讯网络实现工程师站、操作站、控制站的连接，完成信息、控制命令等的传输，双重化冗余设计，使得信息传输安全、高速。
ＪＸ－３００Ｘ覆盖了大型集散系统的安全性、冗余功能、网络扩展功能、集成的用户界面及信息存取功能，除了具有模拟量信号输入输出、数字量信号输入输出、回路控制等常规ＤＣＳ的功能，还具有高速数字量处理、高速顺序事件记录（ＳＯＥ）、可编程逻辑控制等特殊功能；它不仅提供了功能块图（ＳＣＦＢＤ）、梯形图（ＳＣＬＤ）等直观的图形组态工具，又为用户提供了开发复杂高级控制算法（如模糊控制）的类Ｃ语言编程环境ＳＣＸ。
模块三浙江中控JX-300X集散控制系统【模块目标】1、了解JX-300X系统整体结构和主要特点。
2、掌握JX-300X DCS基本硬件组成和各部分作用。
3、了解通信系统的构成和特性。
4、了解JX-300XDCS专用组态软件包的组成。
5、掌握组态的概念和JX-300X组态软件的基本用法。
6、掌握流程图制作软件的特点及使用流程。
7、掌握实时监控软件的特点和使用。
8、了解系统的维护和调试方法。
任务一 JX-300X系统的通信网络和主要设备【任务目标】1、了解浙大中控JX-300X系统的历史背景、定义、发展、结构和工作原理、应用范围及技术指标。
2、熟悉浙大中控JX-300X系统硬件的主要功能。
3、了解JX-300X系统控制站的组成、特点及各组成部分的功能和结构。
4、熟悉浙大中控JX-300X系统控制站中主要卡件的组成、类型、工作原理。
5、掌握浙大中控JX-300X系统控制站中主要卡件的功能和技术指标。
【任务内容】阅读能力训练环节一任务内容：了解浙大中控JX-300X系统的历史背景、定义、发展、特点、应用范围及技术指标，了解集散控制系统的主要设备的特点；熟悉浙大中控JX-300X系统硬件、软件的主要功能；了解控制站中的主要硬件，了解控制站中主要卡件的组成，然后进一步学习浙大中控JX-300X系统的控制站主要卡件的性能和工作原理。
具体要求如下：一、一般了解（表面了解）1、了解JX-300X系统的技术指标、主要特点。
2、了解JX-300X系统的硬件设备的组成、功能与特点。
3、了解JX-300X系统的通信网络构成，并比较其各种通信网络的应用场合和特性。
4、会说JX-300X系统控制站主要包括哪些部分？（组成）5、会讲JX-300X系统控制站各组成部分是什么？（部件号、部件名称）6、会说控制站中的主要硬件有哪些？（特点、功能和结构）二、核心理解（内在理解）1、熟悉集散控制系统的硬件设备：工程师站（ES）、操作站（OS）、控制站（CS）和通信网络SCnet II，并比较各种硬件设备的功能和特点。
第一章SCKey组态软件简介1.1集散控制系统组态概念集散控制系统（Distributed Control System—DCS），是一种以微处理器为基础的分散型综合控制系统。
DCS综合了计算机技术、网络通讯技术、自动控制技术、冗余及自诊断技术等先进技术，采用多层分级的结构形式，适应现代化生产的控制与管理需求，目前已成为工业过程控制的主流系统。
由于DCS系统的通用性和复杂性，系统的许多功能及匹配参数需要根据具体场合由用户设定。
例如：系统采集什么样的信号、采用何种控制方案、怎样控制、操作时需显示什么数据、如何操作等等。
另外，为适应各种特定的需要，集散系统备有丰富的I/O卡件、各种控制模块及多种操作平台，用户一般根据自身的要求选择硬件设备，有关系统的硬件设备的配置情况也需要用户提供给系统。
当系统需要与另外系统进行数据通讯时，用户还需要将系统所采用的协议、使用的端口告诉控制系统。
以上需要用户为系统设定各项参数的操作即所谓的“系统组态”。
JX-300X DCS的组态工作通过组态软件SCKey来完成。
该软件用户界面友好，操作方便，充分支持各种控制方案。
SCKey组态软件将帮助工程师有序且系统地完成“系统组态”这一复杂的工作。
1.2 SCKey组态软件特点SUPCON JX-300X系统的SCKey组态软件是一个全面支持该系统各类控制方案的组态软件平台。
该软件运用面向对象（OOP）技术和对象链接与嵌入（OLE2）技术，基于中文 Windows 系列操作系统开发的 32 位应用软件。
SCKey组态软件通过简明的下拉菜单和弹出式对话框建立友好的人机对话界面，并大量采用 Windows 的标准控件，使操作保持了一致性，更为易学易用。
该软件采用分类的树状结构管理组态信息，使用户能清晰把握系统的组态状况。
另外，SCKey组态软件1-1还提供了强大的在线帮助功能，当用户在组态过程中遇到了问题，只须按 F1 键或选择菜单中的帮助项，就可以随时得到帮助提示。
