16.2_探究串并联电路中电压的规律同步练习

16.2串、并联电路中电压的规律一、单选题1．如图，将开关S闭合，灯L1和灯L2均发光，下列说法中不正确的是（）A．灯L1和灯L2互不影响B．灯L1和灯L2两端的电压一定相等C．通过灯L1的电流与通过灯L2的电流一定不相等D．通过灯L1的电流与通过L2的电流之和等于通过电源的电流2．把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压，其示数如图所示，现将一个额定电压为5V的微型风扇接入水果电池组成的电路中，电压表V1并联在微型风扇两端，说法正确的（）A．水果电池电压为0.1AB．铜片是水果电池的负极C．微型风扇正常工作时，电压表V1选用的量程是0~15VD．微型风扇正常工作时，需要将50个菠萝并联在一起组成水果电池3．如图所示，开关闭合后，小灯泡L1两端的电压与电源电压相等的是（）A．B．C．D．4．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路5．在做电学实验时，有时会遇到电路元件接触不良现象，一般要利用电压表来检测故障发生的位置。

小强同学连接了如图所示电路，开关闭合后灯泡不亮，电流表的示数为零，此时用电压表测得a、d间电压不为零，a、c间电压为零，c、d间的电压不为零，这说明（）A．电源接线柱接触不良B．开关的触片或接线柱接触不良C．电流表连接柱接触不良D．灯泡灯丝断了或灯座接触不良6．在如图甲所示电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电阻R1和R2两端的电压分别为（）A．6.5V 1.3V B．1.3V 6.5VC．5.2V 1.3V D．1.3V 5.2V7．在图所示的电路中，电源电压保持不变．电键S由断开到闭合，三个电表的示数均不发生变化，若电路故障只发生在灯L1或L2处，则一定是（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路8．在探究串联电路的电压规律实验时，电源电压保持不变．已知R1＝R2；R3＝R4，且R1>R3．若闭合电键S后，电压表V1、V2、V3的示数分别为2.0伏、2.5伏和4.5伏，则实验时的电路图应为图中的（）A．B．C．D．二、填空题9．智能手机的长时间使用造成电量不足，移动电源充电宝可解决手机电量不足的问题，如图所示，充电宝给手机充电过程中，该充电宝相当于电路中的，小明的收音机需要12V的电压，则他需要节干电池。

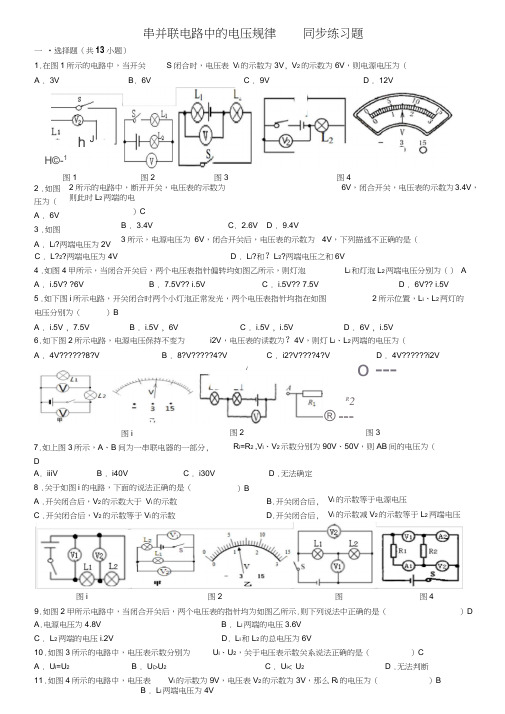

串并联电路中的电压规律同步练习题S 闭合时，电压表 V i 的示数为3V , V 2的示数为6V ，则电源电压为（C . 9VD . 12V2所示的电路中，断开开关，电压表的示数为 6V ，闭合开关，电压表的示数为 3.4V ，则此时L 2两端的电 ）C B . 3.4VC . 2.6VD . 9.4V3所示，电源电压为 6V ，闭合开关后，电压表的示数为 4V ，下列描述不正确的是（B . L i 两端电压为4VH©-1图1图2 图3 图4h J一 •选择题（共13小题） 1.在图1所示的电路中，当开关 A . 3VB . 6V2 .如图 压为（ A . 6V3 .如图A . L i ?两端电压为2V C . L?2?两端电压为4VD . L i ?和？L 2?两端电压之和6V4 .如图4甲所示，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯泡 L i 和灯泡L 2两端电压分别为（） AA . i.5V? ?6VB . 7.5V?? i.5VC . i.5V?? 7.5VD . 6V?? i.5V5 .如下图i 所示电路，开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图 2所示位置，L i 、L 2两灯的电压分别为（ ）BA . i.5V , 7.5VB . i.5V , 6VC . i.5V , i.5VD . 6V , i.5V6.如下图2所示电路，电源电压保持不变为i2V ，电压表的读数为？4V ，则灯L i 、L 2两端的电压为（A . 4V??????8?VB . 8?V?????4?VC . i2?V????4?VD . 4V??????i2Vo ---------- 人Li L\R2® ---图i7.如上图3所示，A 、B 间为一串联电器的一部分, D A . iiiVB . i40VC . i30V8 .关于如图i 的电路，下面的说法正确的是（ A .开关闭合后，V 2的示数大于 V i 的示数 C .开关闭合后，V 2的示数等于V i 的示数图2图3R i =R 2 ,V i 、V 2示数分别为90V 、50V ，则AB 间的电压为（D .无法确定）B图i图2图 图49.如图2甲所示电路中，当闭合开关后，两个电压表的指针均为如图乙所示.则下列说法中正确的是（）DA .电源电压为4.8VB . L i 两端的电压3.6VC . L 2两端的电压i.2VD . L i 和L 2的总电压为6V10 .如图3所示的电路中，电压表示数分别为 U i 、U 2，关于电压表示数关系说法正确的是（）CA . U i =U 2B . U i >U 2C . U i < U 2D .无法判断11 .如图4所示的电路中，电压表 V i 的示数为9V ，电压表V 2的示数为3V ，那么R i 的电压为（）BV i 的示数等于电源电压V i 的示数减V 2的示数等于L 2两端电压B .开关闭合后, D .开关闭合后,16.某同学连接的电路如图 2所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表 的示数为2V ，贝U L 1两端的电压为 4V , L 2两端的电压为2V.断开开关，电压表示数为6V图1图2 17.圣诞树上常用小彩灯装饰，现将 5个小彩灯串联使用，每个灯泡只有在灯泡都正常发光，电路两端所加的总电压应为 15 V .如果电路的电压由干电池提供，要达到这个电压值，需要 10 节干电池串联. 18.如图3所示，电源电压恒定，当开关 S 1闭合、S 2断开时，电压表的示数为 2V ; S 1断开S 2闭合时，电压表的示 数为6V ，则灯L 1两端的电压为2 V ，灯L 2两端的电压为 4 ?V .21.在图2甲的电路中，当闭合开关 S 后，电路正常工作.两只电压表指针位置均为图乙所示，则电阻R 1、R 2两 端电压分别是 6.4 V 、 1.6 V . 22 .如图3所示，电源电压是 6V 且不变，开关S 闭合后电压表示数为 2V ，则灯L 1两端的电压为 _ V ，断开开关后，电压表的示数为 6 V .23.在如下图1的电路中，如果将开关 S 1、S 2都闭合时，则电压表示数为4.5V ;如果将开关S 1闭合、开关S 2断开 时，电压表示数为 3V ;则当S 1和S 2均断开时，灯泡 L 2两端的电压是1.5 V .24.如图2甲电路中，电源由四节新干电池串联组成，当开关 S 闭合时，电压表示数如图乙所示，此时灯 L 1两端电压为 3.4 V ，灯L 2两端电压为2.6 V .A . 3VB . 6VC . 9VD . 12V12•教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ A .两盏最亮的灯电压最大 C .六盏灯电压一样大13.下列叙述中，不符合并联电路特征的是（ A .各支路两端电压都相等C .各用电器能独立工作，互不影响二.填空题（共15小题）如图1所示，电源电压是 6V , ◎的示数是某半导体收音机用干电池作电源，且电压为 —联而成的.14.15. ?串 B .两盏最暗的灯电压最大 D .无法判定 ）DB .电流有两条或多条通路 D .各处电流相等4V ，贝U L 1的电压是 2 V , L 2?的电压是 4 V . 6V .由此可以肯定，这个收音机的电源是由4 节干电池 HSHhL a图43V 的电压下才能正常发光，要使每个19. 如图4所示，开关S 接到a 时，电压表示数为 9V ;开关接到b 时，电压表示数为 4V .由此可知，电源电压 U= 9 V ，灯L 2两端电压为 U 2= 4 V ，灯L 1两端电压 U 1= 5 V .20.如图1所示，电源电压为18V , V 示数为8V , V 示数为15V ，则灯泡L 两端电压是5 V .图1图2 图3图1 图2 图31525.如图3所示，电源电压 6V ，电压表V i 示数为4V ，电压表V 2示数为4.5V ，贝V L i 两端电压为 1.5 V , L ?两端电压为 2.5 V , L 3两端电压为 2 V .26•有一种小彩灯正常工作时的电压为 6V ，要将这些小彩灯接在家庭电路中，至少得—辽 只这样的小彩灯串联.27. 小明同学将灯 L i 和灯L 2串联在电源电压为 6V 的电源两端，如图所示，小明多次改变灯的规格重复实验，用 电压表测灯两端的电压，记录电压表V i 的读数为U i ，记录电压表 V 2的读数为U 2，得到如下表所示的实验数据,请根据表中数据，归纳出 U 2和U i 的关系式是 _U 2=6V-U i【猜想与假设】串联电路总电压等于各用电器两端的电压之和. 【设计与进行实验】(i )按图所示的电路图连接电路； (2)闭合开关，用电压表测出 L i 两端的电压；(3)在测L 2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的 B 接点不动，只断开 A 接点，并改 接到C 接点上，测出L 2两端的电压； (4) 测出AC 间的电压，得出结论. 【交流与评估】 (1) 在拆接电路时，开关必须 断开 .(2)闭合开关，发现电压表示数为零，则小灯泡的故障可能 L i 短路 或L 2 断路 . (3) 小强用上面的方法能否测出 L 2两端的电压？ 不能 (选填 能”与 不能”；理由是电压表正负接线柱接AB 、BC 、AC 间的电压记录在下面表格中，分析实验数据得出结论：串联电路总电压 小强得出的实验结论 不合理 (选填合理”或 不合理”).你认为小强在设计方案上存在的明显不足是只测量了一次，结论具有偶然性 ，你的改进方法是改用不同规格的灯泡再测几次.Uj/V4.5 斗 3,5 3 2,5 U 2/V 1 L5 2 2,5 3 3.528. 将灯泡L i 和L 2串联接在一个电源上，加在它们两端的电压之比为 3： i ；若把它们并联后接到同一个电源上,加在它们两端的电压之比为 i ： i三.实验探究题(共 9小题)29. 小强同学对串联电路电压规律进行了探究. U^V U BC Vu AC v2.4 L43.75 1反了 .(4)方法改进后，小强测出 等于各用电器两端电压之和.——151530.为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为 3V )、电压表、多个小灯泡、开关、导线若干.甲(1)用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L i两端的电压.(2)电路连接正确后进行实验，某小组分别测出灯L i、L2两端的电压和并联电路的总电压，电压表示数相同，女口图乙所示，其值为2.6 V •根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是___ 没有更换灯泡组成不同的并联电路，多次实验(3 )小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想是否正确，闭合开关后，小华又测出了电池组两端的电压为 2.65V，由此可以判断，导线有电阻不是 (选填是”或不是”)电压表示数明显小于电源电压的主要原因. 理由是闭合电路后，电池组两端的电压和并联电路的总电压相差彳艮小•31 •在做探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡L i、L2串联起来接到电源上，如图所示：(1)当分别把电压表连在图中AB两点、BC两点及AC两点时，闭合开关后测得的数据是：U AB=O,U BC=12V ,U AC=12V，则故障可能是________ 灯L2断路、或灯L i一短路、或L］短路同时L乙断路_____________ •(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出：串联电路两端的总电压等于各部分电路两端的电压之和________ •(3)本实验设计你认为有什么不合理或可以改进的地方吗？有__ 若有，请加以说明 _实验次数太少，不具有普遍性__________ •32•如图1所示是探究串联电路中电压的关系”的实验电路图.(1)请用笔画线代替导线，根据电路图2连接实验电路(电压表测量L1两端电压).(2)小明用电压表测量L1两端电压时，直接选用0-3V的量程，小雨说这样不行，规范的操作方法应该是先用0〜15V量程试触，若读数小于3V，再改用0〜3V量程•(3)在测量L1两端电压时，两灯突然熄灭，电压表示数为电源电压，出现此故障的原因可能是_L1断路•(4)测出L1两端的电压后；再测L2两端的电压时，小雨同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上•瑞瑞同学用上面的方法能否测出L2两端的电压？不能为什么？电压表正负接线柱接反33.探究串联电路中的电压规律时，甲乙I1实蝮次数AB间电庄山/V阮间电压AC间电压6/V4S121 ;6612(1) 为了使探究得出的结论具有普遍意义，L1、L2应该选择不相同？(选填相同”或不同”)的小灯泡.(2) 小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该_换用更小的量程_____ •(3) 闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1 一短路或L2—断路•(4) 测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间•小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可•小聪的办法是否正确？答：错误，原因是正负接线柱反接了•(5) 若按图甲连接电路时，不小心将电压表串联在电路中，闭合开关后，看到的现象是：原来能发光的两灯都不 发光，电压表 有 (选填 有”或 无”)示数.(2)在连接电路的过程中， 开关必须 断开 ，在串联电路中,开关可以控制所有用电器，开关位置的改变 _不影响 (选填 影响”或 不影响”)它对用电器的控制； (3) 某次测量时，电压表的示数如图乙所示，则此时灯 L i 两端的电压为 1.9 V ;(4) 闭合开关后，小明发现L i 、L 2均不发光，电压表有示数且大小接近 3V ，则电路中出现的故障可能是L i 发生了 断路 (选填 短路”或 断路”);(5)排除故障后，小明在测量了灯 L i 两端的电压后，断开开关，然后将 AE 导线的A 端松开，接到D 接线柱上， 测量灯L 2两端的电压，小明的做法是 错误 (选填 正确”或 错误”的，原因是 电压表的正负接线柱接反了 ；(6) 小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在了如上表中，分析实验数据，你可以得到串 联电路中的电压规律是：串联电路两端的总电压等于 各串联电阻两端的电压之和；(7)小明进行多次实验的主要目的是 庖 (填序号)①寻找普遍规律？??？ ？②减小实验误差35 •小明和小亮探究 并联电路电压的关系 ”，小明先按图甲所示电路图连成图乙的实物图(电压表尚未连接)现象，小灯泡L i 、L 2都不会亮，还可能造成变阻器或 电源 损坏. (2)小亮只更改跟L i 、L 2的四个接线柱 A 、B 、C 、D 相连的某根导线的一端，就使电路连接正确了 .他的做法可 能是将导线①的一端从接线柱C 改接到D (指出一种即可).(3)接下来，他们按图丙所示电路图连接了三个电压表•实验过程中，通过调节滑动变阻器使电压表 V i 的示数如图丁所示，则电压表 V 的示数是 2.5 V .(4)他们在电路中串联滑动变阻器的作用是 改变灯泡两端的电压 ，闭合开关前，变阻器的滑片P 应置于 左 (填左”或右”)端.36.某实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量 L i 两端的电压U AB 、L 2两端的电压U BC 和L i ?L 2两端的总电压 U AC 将第一次测出的电压填入下表：实验次级11.9 L1 313 31.2 1.83L i 、L 2•T短路(选填开路”或短路”)34•如图所示，小明在 探究串联电路电压特点”的实验中:(1 )请在方框内画出与图甲对应的电路图，并在电路图中标上 表1甲c *苒(1)小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量.实验次数 □两端的 电压U AB L ：两端的电压UseLi a 两端的总电压U.AC1 1.5 L5」3 2 1.6 1.4 3 3 1.2L83方法一：改变电源电压（电池个数） 方法二：更换其中一个灯泡（规格不同）请你根据他们的实验过程和有关数据回答下列问题. ① 在拆接电路时，开关必须是断开的•经检查电路连接无误后，再闭合开关; ② 如表设计的表格中存在的不足之处是 表格设计中没有电压单位 _______ ;③ 表格补充完整后，通过对上面数据的分析可知： 后面两次实验是采用方法二 来进行的,实验的结论是： 串联电路总电压等于各用电器两端电压之和37•如图所示，是小明 探究串联电路中电压关系 ”的实验电路图.（1 ）实验步骤在连接电路时，开关必须 断开 ;A?.按照电路图连接好实物，闭合开关前，将滑动变阻器的滑片 P 置于 最右 端；B?.滑片P 移到适当位置，用电压表测出定值电阻R o 两端的电压 Ui ；C. 保持滑片P 不动，用电压表测岀灯泡 L 两端的电压U 乙—; D?.保持滑片P 不动，用电压表测出 A 、C 两点之间的电压 U ; E?.移动滑片P 的位置，重复步骤 B 、C 、D 两次. （2 ）讨论交流在测灯L 两端的电压时，小聪同学为了节省实验时间，采用以下方法：电压表所接的 B 接点不动，只断开 A 接点,并改接到C 接点上；测出灯L 两端间的电压.问：小聪同学用上面的方法能否测出的电压？ 不能 为什么? 电压表正负接线柱接反 _______________ 小明通过实验数据分析，得到结论：串联电路中总电压等于各个电阻两端的电压之和•小明按图连好电路，闭合开 关S ,可无论怎样移动滑片 P ,灯泡都不亮，但电压表有示数，经检查，除了灯 L 和定值电阻R o 外，其余都没问题,则电路存在的故障可能是 灯泡L 短路或电阻R o 开路 ；为进一步确定故障，小明认为用电压表就可以检测，四•计算题（共2小题）38. 在如图所示的电路中， 电源的电压是14V ,当开关S 闭合时，电压表V i 的示数时10V ,电压表V 2的示数是6V , 则三只灯泡L i 、L 2、L 3两端的电压分别是多少？答案：L i 、L 2、L 3串联，V i 测L i 和L 2两端的电压之和，V 2测L 2和L 3两端的电压之和，因此5+U 2=10V , U 2+U 3=6V , U 什U 2+U 3=i4V ，解得 U i =8V , U 2=2V , U 3=4V 。

16.2 串、并联电路中电压的规律一、单选题1．“有些让你困惑的现象只要稍作思考就会豁然开朗”。

在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表V2指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．6V7.5V B．7.5V 1.5VC．1.5V7.5V D．6V 1.5V2．如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是（）A．L1被短接B．L1断路C．L2被短接D．L2断路3．小华用如图所示电路“探究串联电路电压特点”，电源电压3V保持不变，闭合开关，电压表示数为2V，则下列说法正确的是（）A．灯L1两端电压是2VB．灯L2两端电压是2VC．电源外部自由电子移动的方向是从A到DD．将导线a从接线柱A换接到C可测灯L2两端电压4．酸甜多汁的水果不仅可以为我们的身体提供能量，还可以发电呢！如图所示，几只水果提供的电力足以点亮一排发光二极管！水果在这里扮演了“电源”的角色，关于这个电路说法不正确的是（）A．水果的作用是给电路提供电压B．发光二极管工作时电路中有电荷在发生定向移动C．该电路两端只要有电压就一定有电流D．把水果串联起来可以提高电压5．如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A．若R断路，则两电表的指针均无偏转B．若R断路，则电流表指针不偏转，但电压表指针偏转C．若L短路，则两电表的指针均发生偏转D．若L断路，则两电表的均无偏转6．如图所示的电路中，电源电压为12V，闭合开关S后，电压表V1的示数是7.5V电压表V2的示数为9V，则L2两端的电压是（）A．3.5V B．1.5V C．4.5V D．3V7．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路8．在如图的电路中，当闭合开关后，两个电压表指针偏转角度相同（在同一位置），则电阻R1和R2的比是（）A．4:1B．5:1C．1:4D．1:5二、填空题9．串联分压，导体的电阻大，两端电压就；并联分流，导体电阻大，通过导体的电流就。

16.2串、并联电路中电压的规律同步练习1.串联电路两端的总电压等于各部分电路两端的电压之和，即U ＝U1＋U2；串联电路中，电源两端电压等于各用电器两端电压之和。

2.并联电路中各支路两端的电压相等，且等于电源电压，即U ＝U1＝U2。

1．两个小灯泡串联在电路中，电源电压为16伏，现测得其中一个小灯泡两端的电压为6V ，通过这个小灯泡的电流为0.5安，则另一个小灯泡两端的电压为 V ，通过它的电流为 A 。

【答案】 10 0.5【详解】[1]由于串联电路中电源电压等于各用电器两端电压之和，故另一灯泡上的电压U 2=U -U 1=16V-6V=10V[2]由于两灯串联，串联电路中电流处处相等，所以电路中的电流为0.5A ，则通过另一个小灯泡的电流为0.5A 。

2．如图所示的电路中，电源电压为3V ，则L 2两端的电压为 V 。

【答案】2.5【详解】由图知道，灯泡L 1与L 2串联，电压表测的是L 1两端的电压，因为电源电压是3V ，所以电压表选择的量程应是0到3V ，故电压表的读数为0.5V ，由串联电路电压的特点知道，L 2两端的电压为21-3V -0.5V 2.5V U U U ===3．如图所示，电源的电压6V 保持不变，S 闭合后电压表示数为2V ，则灯L 2两端的电压为 V ；通过L 1的电流 通过L 2的电流。

（选填“大于”“小于”或“等于”）【答案】 4 等于【详解】[1]由电路图知，两灯串联在电路中，电压表测L1两端的电压，据串联电路的电压特点知，灯L2两端的电压U2=U-U2=6V-2V=4V[2]据串联电路的电流特点知，通过两灯的电流相同。

所以通过L1的电流等于通过L2的电流。

4．如图所示，开关闭合后，两个电压表的示数分别为图示，则L1两端的电压为V。

【答案】5.3【详解】[1]由电路图1可知，L1与L2串联，电压表V2测电源的电压，电压表V1测L2两端的电压。

因串联电路中总电压等于各分电压之和，且V2的示数大于V1的示数，电压表V2的量程为0～15V，分度值为0.5V，则电源的电压U=8V电压表V1的量程为0～3V，对应的分度值为0.1V，则灯泡L2两端的电压U2=2.7V灯泡L1两端电压U1=U﹣U2=8V﹣2.7V=5.3V5．如图所示，电源电压保持不变，当S1断开、S2闭合时，电压表示数为4.5V；当S1闭合、S2断开时，电压表示数变为3V ，则灯泡L1和L2两端电压分别是V、V。

人教版九年级物理上册第16章《电压电阻》第2节串、并联电路中电压的规律（同步练习）题型选择题填空题作图题实验题计算题总计题数20 10 0 5 5 401．如图由两节干电池组成的电源电压是（）A．1.5V B．2VC．3V D．4V【答案】C【解析】解：一节干电池的电压是1.5V，图中两节干电池串联，因串联电池组的电压等于各电池的电压之和，所以图中两节干电池组成的电源电压为1.5V+1.5V ＝3V。

故选：C。

2．如图所示，闭合开关S后，电压表V1的示数是2V，V2的示数是4V，则电压表V的示数是（）A．2VB．4VC．6VD．8V【答案】C【解析】解：由图可知，闭合开关S后，该电路为串联电路，电压表V测量电源的电压，电压表V1测量的是灯泡L1两端的电压，电压表V2测量的是灯泡L2两端的电压；在串联电路中，电源电压等于各部分电压之和；电压表V1的示数是2V，V2的示数是4V，则电源电压即电压表V的示数为2V+4V＝6V。

故选：C。

3．如图所示，若电源电压是3V，闭合开关S后，电压表的示数是1.8V，则L2两端的电压是（）A．4.8VB．1.8VC．3VD．1.2V 【答案】D【解析】解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；则由电压表的示数可知，L1两端的电压：U1＝1.8V；由串联电路电压特点可知，L2两端的电压：U2＝U﹣U1＝3V﹣1.8V＝1.2V。

故选：D。

4．如图所示电路中，已知电源电压为10V，闭合开关S后，电压表示数为6V，则（）A．灯L1两端的电压为6VB．灯L2两端的电压为6VC．灯L2两端的电压为4VD．电源电压和灯L1两端的电压之和为6V【答案】B【解析】解：在此题中两个灯泡是串联的，电压表测量的是灯泡L2两端的电压，闭合开关S后，电压表示数为6 V，灯L2两端的电压为6 V；根据串联电路的电压的规律，可以知道灯泡灯L1两端的电压为4V。

故ACD错误，B正确。

人教版九年级物理全一册《16.2串、并联电路中电压的规律》同步练习题(带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过一会儿发现电压表V1和电流表几乎无示数，电压表V2的示数明显变大，则故障是（）A．L1短路B．L2短路C．L1断路D．L2断路2．如图所示，开关S闭合后，灯L1发光，L2不发光，电压表接AB两点时有示数，电压表接BC两点时无示数。

则产生上述现象的原因可能是（）A．灯L2的灯丝断了B．开关S处断路C．BC段之间发生短路D．AB段之间发生短路3．一次电学实验课上婷婷设计了如图所示的电路图，闭合开关后可以得出以下几种结论，其中正确的是（）A．L1和L2并联B．电压表测得是灯L2的电压C．越亮的灯泡电流越大D．电阻越大的灯泡，两端电压越大4．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A．LED灯主要是将电能转化为内能B．LED灯应用了半导体材料C．灯带中一只LED灯断路后其他灯还亮D．单只LED灯工作电压是220V5．对如图的电路图分析正确的是A．L1与L2并联，A测量L2的电流B．L1与L2并联，V1与V2的示数应该相等C．L1与L2串联，V1测量电源电压D．L1与L2串联，V1与V2的示数之和等于电源电压6．如图所示，电源电压为6V，电压表读数为2.5V，则( )A．L1两端的电压为2.5VB．L2两端的电压为2.5VC．L2两端的电压为3.5VD．A与C说法都正确7．如图所示电路中，闭合开关S，小灯泡发光，电路正常。

若将电压表与电流表交换位置后连入电路中，电路可能出现的情况是（）A．电流表示数增大B．电流表示数减小C．电压表示数增大D．电压表示数减小8．如图所示电路，电源电压保持不变。

16.2串、并联电路中电压的规律同步习题一．选择题1．下列说法正确的是（）A．在并联电路中，不论灯泡是大是小，每个灯泡两端的电压都相等B．使用电压表时，它的两个接线柱不允许不通过用电器直接与电源两极相连C．只要电路两端接上电压表，则电路中一定有电流通过D．电流表和电压表都有一定的量程，使用时应注意选择量程，量程越大越好2．如图所示，S断开时，电压表的示数为6V；将S闭合后，电压表的示数变为4V，此时，关于电路的描述不正确的是（）A．电源电压为6V B．L1两端电压为4VC．L2两端电压为4V D．L1两端电压为2V3．有甲、乙两根镍铬合金丝，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，下列判断中正确的是（）A．U甲＝U乙B．U甲＜U乙C．U甲＞U乙D．无法判断4．在如图所示的电路图中，闭合开关S后，电压表的示数最大的是（）A．V1B．V2C．V3D．无法确定5．教室内的两盏日光灯都在正常工作，其中一盏灯L1很亮，另一盏灯L2很暗，则灯L1、L2两端的电压U1、U2的关系为（）A．U1＞U2B．U1＝U2C．U1＜U2D．无法确定6．小红在实验过程中连接了如图a所示电路，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为（）A．7V 1.4V B．4V 1.4VC．5.6V 1.4V D．5.6V 5.6V7．三个相同的灯泡串联在电路中如图，S闭合时，示数为24V，的示数也为24V，那么电源电压为（）A．24 V B．48 V C．12 V D．36 V8．如图所示，在探究并联电路电压关系时，小明把阻值不等的两个灯泡L1、L2接入的电路中，用电压表测出L1、L2两端电压U1、U2及电源电压U，则它们之间大小关系正确的是（）A．U＝U1＝U2B．U＝U1+U2C．U＞U1＞U2D．U＞U1＝U2 9．并联电路中电压的规律是（）A．并联电路两端的电压等于各支路两端的电压之和B．并联电路中，各支路两端的电压相等C．并联电路中的电压之间没有任何关系D．并联电路中，电阻大的用电器两端电压小10．在如图所示的电路中，S闭合后下列各种情况正确的是（）A．如果甲、乙、丙是电压表，当S1闭合后U丙＝U甲＝U乙B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路C．电路中甲表和乙表可以同时是电流表D．如果电路是并联电路，则乙表的示数大于丙表的示数二．填空题11．一用电器工作电压为3V，需要节干电池联使用。

给我一个支点，可以撬起整个地球。

——阿基米德第2节串、并联电路中电压的规律一、知识梳理1．探究串联电路中电压的规律实验结论：串联电路两端的总电压等于，即．注意：如果用规格相同的灯泡做实验，会得出串联电路各部分电路两端的电压相等的错误结论，因此要换用规格不同的灯泡进行实验．2．探究并联电路中电压的规律实验结论：，即．注意：本实验中采用不同规格的灯泡进行多次实验的目的是广泛收集数据，避免偶然因素对实验结论的影响，使得出的结论具有客观性和普遍性．二、练习知识点1探究串联电路中电压的规律1．如图所示，小阳在“探究串联电路的电压规律”实验中，闭合开关S，用电压表测出AB、BC、AC两端的电压分别为U AB＝2.5 V、U BC＝1.5 V、U AC＝4 V，在表格中记录数据后，接下来的实验步骤是( )A．整理器材，结束实验B．分析数据，得出结论C．换用电压表的另一量程，再测出一组电压值D．换用不同规格的小灯泡，再测出几组电压值2．用如图所示的电路来探究串联电路的电压特点时：(1)实验中应选择规格(填“相同”或“不相同”)的灯泡．(2)用电压表测出L1和L2两端电压及串联电路总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录如表．分析实验数据，可得到串联电路的电压特点是(用公式表示)．实验次数U1/V U2/V U/V1 2.30.7 3.02 2.0 1.0 3.03 1.7 1.3 3.0(3)进行多次实验的主要目的是(填“寻找普遍规律”或“减小实验误差”)．3．如图所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是6 V和2 V，则电源电压为V，灯L1两端的电压为V.知识点2探究并联电路中电压的规律4．在“探究并联电路的电压规律”实验中，小明使用了两个相同的灯泡：(1)在连接电路时，开关应该．图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压．(2)图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为V.(3)依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论(填“科学”或“不科学”)，接下来应该进行的操作是．A．更换不同规格的灯泡，再次实验B．将L1、L2的位置交换，再次探究C．保持电源、灯泡不变，多测量几次电路中三处的电压(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1U2(填“＞”“＝”或“＜”)．5．如图所示，闭合开关后，灯泡L1比L2亮，电压表V2示数为6 V，下列说法正确的是( )A．V1示数为6 VB．V1示数大于6 VC．V示数小于6 VD．V示数大于6 V6．把电压都是1.5 V的3节干电池并联起来使用，总电压是，若把它们串联起来使用，则总电压是．7．如图所示的电路图，开关S接到a时，电压表示数为9 V，开关S接到b时，电压表示数为4 V，下列说法错误的是( )A．电源电压为9 VB．灯L1两端的电压为4 VC．灯L2两端的电压为4 VD．灯L1和灯L2的总电压为9 V8．如图所示，当开关S1、S2闭合时，两灯都能正常发光，当开关S2断开时( ) A．电压表示数变小B．电压表示数不变C．电流表示数变大D．电流表示数不变9．如图甲所示电路中，电压表测量的是(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为V.10．在探究“串联电路电压的规律”的实验中：(1)要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确．(2)实验中所用的电源电压对人体造成伤害．实验中如果将电压表串联接进电路，闭合开关损坏电压表．(填“会”或“不会”)(3)改正电路后，闭合开关，如图乙所示，电压表的示数为V，若电源电压为3 V，则灯L1两端的电压是V.(4)在测量L2两端的电压时，发现电压表示数为0，则电路故障可能是灯断路或灯短路，如果此时观察到有一只灯亮，则说明故障是．11．如图所示的电路中，闭合开关，电压表V1的示数是7.5 V，电压表V2的示数为9 V，若电源电压为12 V，则L2两端电压是( )A．4.5 VB．5.5 VC．3 VD．2 V12．李瑞同学在参加六盘水市物理实验技能大赛时，对串联电路电压规律进行了探究．【猜想与假设】串联电路总电压等于各用电器两端电压之和．【设计与进行实验】①按图所示的电路图连接电路；②闭合开关，用电压表测出L1两端的电压；③在测L2两端的电压时，李瑞同学为了节省时间，采用以下方法：电压表所接的B点不动，只断开A点，并改接到C点上；④测出AC间的电压．(1)在拆接电路时，开关必须．(2)李瑞同学用上面的方法能否测出L2两端的电压？，原因是．(3)方法改进后，实验数据记录如表，李瑞同学分析后得出结论：串联电路总电压不等于各用电器两端的电压之和；他的结论与猜想是否相符；这个实验在设计方案上还存在的不足之处是(写出一条)．参考答案：一、知识梳理1．探究串联电路中电压的规律实验结论：串联电路两端的总电压等于__各部分电路两端电压之和__，即__U＝U1＋U2__．2．探究并联电路中电压的规律实验结论：__并联电路两端的电压与各支路两端的电压相等__，即__U＝U1＝U2__．二、练习1．D2．(1)实验中应选择规格__不相同__(填“相同”或“不相同”)的灯泡．(2)用电压表测出L1和L2两端电压及串联电路总电压的值分别为U1、U2、U，经过多次实验，得到的数据记录如表．分析实验数据，可得到串联电路的电压特点是__U＝U1＋U2__(用公式表示)．(3)进行多次实验的主要目的是__寻找普遍规律__(填“寻找普遍规律”或“减小实验误差”)．3．电源电压为__6__V，灯L1两端的电压为__4__V.4．(1)在连接电路时，开关应该__断开__．图甲是小明已经完成的部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压．解：(2)图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为__2.8__V.(3)依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论__不科学__(填“科学”或“不科学”)，接下来应该进行的操作是__A__．A．更换不同规格的灯泡，再次实验B．将L1、L2的位置交换，再次探究C．保持电源、灯泡不变，多测量几次电路中三处的电压(4)小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1__＝__U2(填“＞”“＝”或“＜”)．5．A6．总电压是__1.5__V__，若把它们串联起来使用，则总电压是__4.5__V__．7．B8．B9．电压表测量的是__L2__(填“L1”或“L2”)两端的电压，电压表的示数如图乙所示，若电源电压为6 V，则灯L1两端电压为__3.6__V.10．(1)要用电压表测L2两端的电压，连接电路如图甲所示，图中只有一根导线连错了，请你在连错的导线上画“×”，并用笔画线表示导线将电路连接正确．解：(2)实验中所用的电源电压__不会__对人体造成伤害．实验中如果将电压表串联接进电路，闭合开关__不会__损坏电压表．(填“会”或“不会”)(3)改正电路后，闭合开关，如图乙所示，电压表的示数为__1.2__V，若电源电压为3 V，则灯L1两端的电压是__1.8__V.(4)在测量L2两端的电压时，发现电压表示数为0，则电路故障可能是灯__L1__断路或灯__L2__短路，如果此时观察到有一只灯亮，则说明故障是__灯L2短路__．11．A12．(1)在拆接电路时，开关必须__断开__．(2)李瑞同学用上面的方法能否测出L2两端的电压？__不能__，原因是__电压表正负接线柱接反了__．(3)他的结论与猜想是否相符__不相符__；这个实验在设计方案上还存在的不足之处是__他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论具有偶然性，不能得出正确规律__(写出一条)．本文使用Word编辑，排版工整，可根据需要自行修改、打印，使用方便。

串、并联电路中电压的规律一．选择题（共10小题）1．如图所示的电路中，电源电压为6伏，电压表的示数为2.2伏，电路中各元件均工作正常。

则（）A．R1两端的电压为2.2V，两个电流表的读数相同B．R1两端的电压为2.2V，A1的读数大于A2的读数C．R2两端的电压为3.8V，A1的读数可能大于A2的读数D．R2两端的电压为6V，A1的读数可能大于A2的读数2．如图（a）所示的电路中，当开关S闭合后，电路中通过的电流是0.1A，电压表V1和V2的示数如图（b）所示，则灯L1、L2两端的电压不可能是（）A．0.9V 3.6V B．0.9V 0VC．4.5V 0V D．4.5V 4.5V3．下列说法正确的是（）A．某一电路中测得两个灯泡两端的电压一样大，这两个灯泡不一定并联B．使用电压表，它两个接线柱不允许不通过用电器直接与电源两极相连C．电路两端有电压，电路中就一定有电流D．电流表应与被测用电器并联4．在如图电路中，开关闭合时，电压表V1、V2、V3的读数分别是U1、U2、U3，则U1、U2、U3的关系正确的是（）A．U1=U2+U3B．U1=U2=U3C．U1＞U2＞U3 D．U3＞U2＞U15．如图所示电路，L1的电阻比L2的大。

开关闭合，灯均发光，则（）A．V1示数大于V2示数 B．V示数等于V1示数C．A示数大于A1示数 D．A2示数大于A1示数6．如图所示，若电源电压为110V，下列说法正确的是（）A．闭合开关S，若L1断路，则L2也不会亮B．闭合开关S，若L1更亮，则L1两端电压比L2大C．L1和L2两端电压始终相等D．在开关闭合情况下，可直接更换L1的灯泡7．如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A．增大到6 V B．减小到1.5 V C．保持3 V不变 D．减小为0 8．在如图所示的电路中，电源电压保持6V不变，L1的铭牌是“6V 10W”，L2的铭牌是“6V 5W”，闭合开关S后，下列说法正确的是（）A．L1和L2亮度相同B．两个灯泡两端的电压相等C．通电1min灯泡L1产生的热量等于10JD．通电1min灯泡L2产生的热量等于5J9．小强同学在探究串联电路电压规律的实验中，按右图连接好了电路，闭合开关S后，观察发现灯泡L1亮、L2不亮。

16.2串、并联电路中电压的规律同步训练一、选择题1．对于如图所示的电路，下列说法不正确的是（）A．断开S1，闭合S2、S3，电阻R1、R2两端电压相等B．只闭合S1，通过电阻R1、R2的电流相等C．只闭合S1、S2，电阻R1、R2并联D．同时闭合S1、S3，会造成电源短路2．在如图所示的电路中，L1和L2是两个相同的灯泡，闭合开关S后，下列说法中正确的是（）A．若灯泡L1断路，则电压表的示数为零B．若灯泡L2断路，则电压表的示数为零C．若灯泡L1短路，则电压表和电流表的示数均为零D．若灯泡L2短路，则电压表和电流表的示数均为零3．三个灯泡正常工作电压都是3伏，电源电压也是3伏，图所示电路中灯泡不能正常发光的是（）A．B．C．D．4．如图所示，在电路中两个规格不同的小灯泡L1、L2，闭合开关S后，发现小灯泡L1比L2亮，则下列说法正确的是（）A．L1、L2中的电流一定相等B．L1、L2两端的电压一定相等C．若L2灯丝烧断，灯L1仍能正常发光D．若将开关S接在L1和L2之间，则开关只控制L25．如图所示的电路中，闭合开关，电压表V1的示数是7.5V，电压表V2的示数为9V，若电源电压为12V，则L2两端电压为（）A．4.5V B．5.5V C．3V D．2V6．如图甲所示电路，若电源电压为3V，使用适当的量程后，闭合开关，电压表的示数如图乙所示，则正确的是（）A．小灯泡L1、L2是串联，电压表测的是L1两端的电压B．小灯泡L1、L2是并联，电压表测的是L2两端的电压C．L1两端的电压是5V，若开关断开，电压表示数为3VD．L1两端的电压是1V，若开关断开，电压表示数为0V7．如图所示电路，闭合开关，甲、乙两灯均正常发光，两电表均有示数。

过一会儿，两个灯泡突然同时熄灭，其中一个电表的示数减小到零，一个电表的示数反而增大。

造成这个现象的原因可能是（）A．甲灯断路B．甲灯短路C．乙灯断路D．乙灯短路8．如图所示的电路，闭合开关，电路正常工作，图中电流表A1、A2、A3、A4对应的示数为I1、I2、I3、I4，电压表V1、V2、V3、V4，对应的示数为U1、U2、U3、U4，下列说法正确的是（）A．I1<I2，U1=U2，I3=I4，U3>U4B．I1=I2，U1<U2，I3=I4，U3=U4C．I1=I2，U1=U2，I3=I4，U3>U4D．I1=I2，U1<U2，I3<I4，U3=U4二、填空题9．如图所示，电源电压恒为3V，闭合开关后只有一盏灯亮，用电压表先后测得ac和ab两端的电压均为3V，则故障可能是。
