初二物理串并联电路中电流电压的规律经典习题

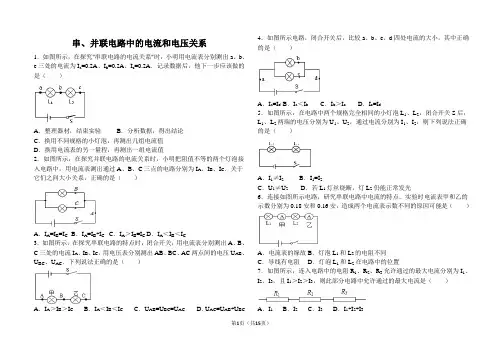

串、并联电路中电流的规律1、如上图甲所示，小强用电流表探究串联电路中的电流关系，他分别用电流表测电路中A、B、C三处的电流，得知I A=0.2A，则I B=_______，I C=_______，他实验的结论是_______________________。

2、如图，这是探究________电路的电路图，电流表______测的是L1的电流，电流表_____测的是L2的电流，电流表_________测的是干路的电流。

请在图中标出三只电流表的正、负接线柱。

3、上题中，如果A1的示数为0.9A，A3的示数为0.4A，则通过L1的电流是______，通过L2的电流是______，通过干路的电流是_______。

4、有一种节日小彩灯上串联着20只小灯泡，如果电源插头处的电流为200mA，则通过小灯泡的电流是_______A。

5、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是：( )A．0.1mA B。

10mAC。

0.1A D。

1000mA6、三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是：( )A．I1=I2B．I3=I1+I2C．I1=I2+I37、如图所示，电路中能正确测出通过灯L2的电流的是：( )A B C D8、如图所示，用电流表测干路中电流的电路图，正确的是：( )A B C D9、如图，三个电流表A1、A2、、A3的示数分别为I1、I2、I3，它们的大小关系是：( )A．I1=I2=I3B．I1>I2=I3C．I1>I2>I3D．I1> I3> I210、如图所示，通过L1的电流和通过L2的电流之比是2：1，则A1表和A2表的示数之比是：( )A．2：3C．1：2D．2：111、如图，把L1和L2连成并联电路，用电流表测L2的电流，并画出它的电路图。

串、并联电路中电压的规律1、如图所示电路，当开关S闭合，下列说法正确的是[ ]A．灯与是串联，且灯与被短路B．电压表测的是灯两端的电压，而不是灯两端的电压C．电流表测的是灯中的电流D．电流表测的是灯中的电流2、如图所示的电路中，甲、乙、丙表示的是电流表或电压表，当开关都闭合时电阻都有电流通过，下列说法正确的是[]A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲是电流表，乙、丙是电压表D．甲、乙是电流表，丙是电压表3、如图所示的电路，L1、L2均发光，下列各组数据分别表示电压表V1、V2和V3的示数．其中正确的是[ ]A．15V、10V、5V B．10V、5V、15VC．15V、15V、15V D．15V、0V、15V4、把电灯L1与L2串联后接在电源上，L1两端电压为U1；若把L1与L2并联后仍接在同一电源上，L1两端电压为U2，则U1与U2相比[ ]A．U1＝U2B．U1＞U2C．U1＜U2D．无法判断5、关于电流的说法中正确的是[ ]A．导体中有大量的自由电荷就能形成电流B．导体两端有电压，导体内就有电流C．导体内存在着自由电荷和导体两端有电压是形成电流的两个必要条件6、如图所示电路，下列判断正确的是[]A．电路中的电流表和电压表接法有错误B．灯是串联C．电流表测的是通过灯的电流D．电压表测的是灯两端的电压7、关于电压的说法，正确的是[]A．电路断开后，电路中电流为零，因此电源电压也为零B．电路两端只要有电压，电路中就一定有电流C．在几个灯并联的电路中，不论灯泡的大小如何，各灯两端的电压相等D．电压只能使电子发生定向移动，形成电流8、如图所示电路，开关S闭合后，电压表的示数为1.6V，电压表的示数为6V．那么电源电压和灯两端的电压分别是下列的[]A．6V，4.4V B．6V，1.6VC．4.4V，1.6V D．1.6V，6V9、图是测量电压和电流的电路图，下列判断完全正确的是[ ]A．甲、乙两表是电压表，丙表是电流表B．甲、乙、丙三表都是电压表C．甲表是电压表，乙、丙两表是电流表D．甲、乙、丙三表都是电流表10、下图是电压表的示意图，指针所指的示数为下列数据中的哪一个[ ]A．6.3V B．6.5V C．1.3V D．1.7V二、填空题：本大题共20小题，从第11小题到第17小题每题1.0分小计7.0分；从第18小题到第24小题每题2.0分小计14.0分；从第25小题到第27小题每题3.0分小计9.0分；从第28小题到第29小题每题4.0分小计8.0分；第30小题为5.0分；共计43.0分。

第15章电流和电路第5节串、并联电路中电流的规1．如图甲所示，闭合开关，两灯泡均正常发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（）A．1.2A）1.2A B．0.3A）0.3A C．1.2A）0.3A D．1.5A）0.3A2．R1、R2、R3是三个阻值不同的定值电阻。

将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为A．I1>I2>I3B．I3> I2> I1C．I1= I2= I3D．I2> I1> I33．如图电源电压恒定，R1= 12Ω R2=6Ω R3是定值电阻。

闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为A．0.3 A B．0.6 A C．0.9 A D．1.2 A4．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（）A．电流表所选量程不同B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表甲和乙在电路中的位置不同5．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式A．一定是串联B．一定是并联C．串联、并联都可以D．条件不足，无法判断6．如图所示，A1）A2）A3三个电流表的示数分别为I1）I2）I3） 则有A．I1=I2+I3 B．I1=I2=I3C．I1>I2>I3D．I1<I2<I37．如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.5A，则下列说法错误的是（）A．灯泡L1和L2并联B．电流表A1一定连接“3A”接线柱C．电流表A1的读数是1.5AD．通过灯L1的电流为1.2A8．小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是A ．导线1B ．导线2C ．导线3D ．导线49．在“探究串联电路中各处电流的关系”的实验中，小明同学用电流表分别测出图中a 、b 、c 三处的电流后，为总结普遍规律，他下一步的操作最合理的是（ ）A ．换用不同规格的灯泡，再次测量a 、b 、c 三处的电流B ．将电源两极对调，再次测量a 、b 、c 三处的电流C ．改变开关S 的位置，再次测量a 、b 、c 三处的电流D ．将图中两只灯泡位置对调，再次测量a 、b 、c 三处的电流10．在如图所示的电路中，电流表1A 和2A 的示数分别为0.3安和0.4安，若将电路中的某两个电阻的位置互换，电流表1A 和2A 的示数却不变，则电流表A 的示数可能为（ ）A ．0.45安B ．0.65安C ．0.55安D ．0.60安11．在下图所示的电路中，开关闭合时A 1的示数为1.2A ，A 2的示数为0.5A ．下列判断正确的是A．通过L1的电流为1.2AB．通过L1的电流为0.7AC．通过L2的电流为0.7AD．通过L2的电流为1.2A12．“用电流表测量小灯泡的电流”的部分电路如图所示下列说法正确的是（）A．用导线连接c、e，电流表只能测量通过灯泡L1的电流B．用导线连接d、e，电流表只能测量通过灯泡L2的电流C．用两根导线分别连接a、d和c、e，电流表只能测量通过灯泡L1的电流D．用两根导线分别连接b、d和c、e，电流表只能测量通过灯泡L2的电流13．在如图甲所示的电路中，电源电压保持不变，当闭合开关后，两个电流表指针均处于图乙所示的位置，通过R1的电流为_____A，R1、R2的电阻之比为____；此时，若R1突然断路，电流表A1的示数为__A）14．在图所示的电路中，电源电压保持不变。

专题42 串并联电路电流、电压规律综合问题应用题1．如图所示电路，电流表A1读数为0.18A，电流表A2读数为0.32A，通过灯泡L3的电流为0.15A，求：（1）通过L1和L2的电流分别是多大？（2）电流表A3的读数是多少？【答案】见解析。

【解析】（1）I1=I A1=0.18AI2=I A2I A1=0.32A0.18A=0.14A（2）I A3=I A2+I3=0.32A+0.15A=0.47A2. 如图所示，电源电压为3V，开关闭合后，电流表A的示数为0.3A，电流表A1的示数为0.2A。

求：（1）灯泡L1两端的电压；（2）通过灯泡L2的电流。

【答案】（1）3V （2）0.1A【解析】（1）由电路图可知，灯泡L1、L2并列的接在电路两点间，所以L1、L2的连接方式是并联。

根据并联电路电压特点可知，L1和L2两端的电压等于电源电压，所以灯泡L1两端的电压为3V。

（2）由电路图可知，电流表A1测通过L1的电流，电流表A测干路电流，根据并联电路电流特点可知，通过灯泡L2的电流为I2=II1=0.3A0.2A=0.1A3.如图所示电路，三个电阻的阻值都为R0，当开关S闭合时，电流表A1、A2、A3的读数分别是I1、I2、I3，试求它们三者的比。

【答案】I1：I2：I3=1:2:3【解析】三个相同电阻并联，电压相等，各个支路流经电流相等。

I2=I1+I1=2I1I3=I1+I2=I1+2I1=3I1所以I1：I2：I3= I1：2I1：3I1= 1:2:34. 如图甲电路，闭合开关S后，两个灯泡都能发光，乙图为电流表A1指针的位置，如果电流表A2读数是0.6A。

求：（1）通过灯L1的电流；（2）电路的干路电流。

【答案】（1） 0.9 （2） 1.5A【解析】（1）由图甲知，电流从正极流出经电流表A1后分成两支，一支通过L1，另一支通过L2和电流表A2，所以两灯并联，电流表A1测干路电流，电流表A2测L2的电流；因为并联电路中干路电流等于各支路电流之和，且电流表A2读数是0.6A，由图乙知，电流表A1应选择0~3A的量程，A1读数为1.5A，通过L1的电流I1=I −I2=1.5A−0.6A=0.9A（2）电流表A1测干路电流，为电流表读数，即1.5A5.如图所示，电源电压为6V，闭合开关，电压表的示数为4V。

串，并联电路中电压的规律习题（含答案）一、单选题(本大题共6小题，共12.0分)1. 如图所示的电路中，闭合开关S，已知电源电压为6V，L1两端的电压为2V，则下列说法正确的是（）A. 电压表的示数为2 VB. 电压表的示数为4 V C. 电压表的示数为6 V D. 电压表的示数为10 V2. 如图所示的电路，电源电压保持不变，当开关S闭合时，L1、L2都亮，电压表的示数为3V，当开关S断开时，电压表的示数将（）A. 增大到6 VB. 减小到1.5 VC. 保持3 V不变 D. 减小为03. 如图所示，电源电压为12V并保持不变，R1、R2为两个阻值都为5Ω的电阻，开关S1闭合后，下列说法不正确的是（）A. S2断开时，R1两端的电压为6VB. S2闭合前后，R1中的电流不同C. S2闭合时，R1两端的电压为6VD. S2闭合时，R2两端的电压为0V4. 一只小鸟落在11万伏的高压输电线上，如图所示，虽然通电的高压线是裸露的电线，但小鸟仍安然无恙，这是因为（）A. 鸟有耐高压的天性B. 鸟脚是干燥的，鸟的身体不导电C. 鸟两脚间的电压几乎为零D. 鸟体电阻极大所以无电流通过小鸟5. 教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（）A. 两盏最亮的灯电压最大B. 两盏最暗的灯电压最大C. 六盏灯电压一样大D. 无法判定6. 如图所示电路，L1的电阻比L2的小．开关闭合，灯均发光，V1示数为3V．则（）A. V示数大于6VB. V2示数小于3V C. V2示数大于3V D. V2示数等于3V二、填空题(本大题共6小题，共12.0分)7. 小明按图甲的电路进行实验，电源电压为4.5V，当闭合开关用电器正常工作时，电压表V的示数如图乙所示，则L1两端的电压为______ V，L2两端的电压为______V．8. 如图所示的电路中，电压表所用的量程不明，当电路闭合后，V1和V2的示数分别如图所示．则V1用的量程是______ V，小灯泡L1两端的电压是______V．9. 如图所示电路中，电压表测的是______（填“L1”、“L2”或“电源“）两端的电压．若电源电压为6V，电压表的示数为2V，则灯泡L1两端的电压为______ V，L2两端的电压为______ V．10. 某同学连接的电路如图所示，他所用的电源是四节新干电池串联组成的电池组，开关断开时，电压表的示数为______ V；当他将开关闭合后，电压表的示数为2V，则L1两端的电压为______ V．11. 在如图所示电路中，当闭合开关后，两个电压表指针偏转同样角度，均为如图所示，则电阻R1两端的电压为______ V和R2两端的电压为1.8V．12. 天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮得绚丽多彩．有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有“2.5V 0.25A”的字样，要使这些小彩灯正常发光，应将______ 个这样的小彩灯______ （填“串”或“并”）联在家庭电路的输电线路上．三、实验探究题(本大题共3小题，共18.0分)13. 李小芳同学在物理实验室对串联电路电压规律进行实验探究时，利用现有的器材按如下步骤进行了操作：（1）按图所示的电路图连接电路；（2）闭合开关S，用电压表测出L1两端的电压；（3）在测L2两端的电压时，李小芳同学为了节省试验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；（4）测出AC间的电压．对小芳同学以上实验操作评价是：①在拆接电路时，开关应该______ ；②小芳同学用上面的方法能否测出L2两端的电压？______ ．为什么？______ ．（5）方法改进后，测出AB、BC、AC间的电压记录在如表中，小芳同学依据本次实验数据可以得出的结论是：串联电路总电压______ 各用电器两端的电压之和（填“等于”或“不等于”）．这个实验在设计方案上存在的不足之处是______ ．U AB/V U BC/V U AC/V3.1 1.44.4514. 李东同学为探究“串联电路电压规律”，利用现有的器材按如下步骤进行了操作：①按甲图所示的电路连接电路；②闭合开关S，用电压表测出L1两端的电压；③在测L2两端的电压时，为节省时他根据测量R1两端的电压U1和R2两端电压U2的实验数据绘制了图象（如丙图所示），他根据图象也找出了串联电路中电压的关系，根据图象可知，杨涛同学实验中使用的电源电压为______V．AB两点间的电压/V BC两点间的电压/V AC两点间的电压/V1.42.43.815. 如图（甲）所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图（甲）所示接好电路，闭合开关前，滑片P应置于______端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．______ ．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明通过对实验数据分析，得到结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．另一小组的小芳通过实验得到结论：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．你认为______ 的结论更合理．理由是______ ．（3）小明测电阻R0两端的电压时，电压表示数如图（乙）所示，则此时R0两端的电压为______ V．（4）小明按图（甲）所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是______ ．为进一步确定故障，应将电压表接______ ．四、计算题(本大题共4小题，共32.0分)16. 小明同学按如图所示电路做了“探究串、并联电路的电压规律”实验，并把实验数据记录在下表中．表1U1U2U32.2V 2.2V 2.2V表2U1U2U31.2V 1.3V2.5V（1）分析可知：表1所示的实验记录与图______ （填“甲”或“乙”）相符；表2所示的实验记录与图______ （填“甲”或“乙”）相符．（2）由表1实验数据分析可知：______ ；（3）由表2实验数据分析可知：______ ．17. 如图所示，电源电压是5V且不变，L1和L2的连接关系是______ 联．S闭合后电压表示数为3V，则灯L l两端的电压为______ V，灯L2两端的电压为______V．18. 如图1所示，电源电压是6V，电压表示数如图2所示，则L1，L2两端的电压分别是多少？19. 如图的器材中，电池电压2V（1）现要求将L1和L2串联，并用电压表测L2两端电压，请将器材连接起来，并在左边方框内画出相应电路图．（2）电路连接好，闭合开关后，电压表指针向右偏转但幅度较小；原因可能是______ ．（3）如果电路连接好，闭合开关后，电压表指针向左偏转，原因可能是______ ．（4）小明用两组不同的灯泡进行实验，通过测量得到了两组实验数据如下表：实验次数 L1电压U1/V L2电压U2/V 电源电压U3/V1 4 8 122 6 6 12分析两组实验数据，可得出结论：______ ．五、综合题(本大题共1小题，共10.0分)20. 在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：（1）在连接电路时，开关应该______ ．图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压．（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为______ V．（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等．由此他得到结论：并联电路中，各支路两端的电压相等．此结论______ （选填“科学”或“不科学”），接下来应该进行的操作是______ ．A．更换不同规格的灯泡，再次实验．B．将L1、L2的位置交换，再次探究．C．保持电源、灯泡不变，多测量几次电路中三处的电压．（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1 ______ U2（选填“＞”、“=”或“＜”）．串，并联电路中电压的规律习题（含答案）【答案】1. A2. C3. C4. C5. C6. D7. 3.5；18. 0～15；3.59. L2；4；216. 乙；甲；并联电路各支路两端电压相等；串联电路总电压等于各总部分电压之和17. 串；2；318. 解：由电路图可知，L1和L2是串联，电压表测L1两端的电压；因为电源电压为6V，所以电压表使用的是0-3V量程，分度值0.1V，电压表示数为2.4V，即L1两端的电压：U1=2V；由串联电路电压特点可知，L2两端的电压：U2=U-U1=6V-2.4V=3.6V．答：灯泡L1、L2两端的电压分别是2.4V和3.6V．19. 电流表的量程选择偏大；电压表的正负极接线柱接反；串联电路中，总电压等于各部分电路两端的电压之2.解：由实物电路图可知，开关S断开前后，电压表均测电源的电压，因为电源的电压保持不变，所以电压表的示数为3V不变，故ABD错误，C正确；故选C．由实物电路图可知，闭合开关S时，两灯泡并联，电压表测电源的电压，若开关S断开，电路为L1的简单电路，电压表测电源的电压；本题考查了并联电路的电压特点，关键是电压的正确使用和所测电路元件的判断，是一道基础题目．3.解：A、开关S2断开时，两电阻串联，（1）开关S2断开时，两电阻串联，通过它们的电流相等，根据欧姆定律可知两电阻两端的电压；（2）开关S2闭合时，R2被短路，电路为R1的简单电路．本题考查了串联电路的特点和欧姆定律的应用，要注意串联电路中两电阻的阻值相同时它们两端的电压相等．4.解：鸟的本身是导电的，也不具有耐高压性，能站在电线上的原因是因为小鸟并联在两脚之间的导线上，而导线长度很小，故该部分导体的电阻小，故小鸟两端的电压很小，接近于零，故不会对小鸟造成危害！故选C．基础题目．6.解：由图可知，L1和L2两灯泡并联，电压表V测量电源电压，电压表V1测量L1两端电压，电压表V2测量L2两端电压；因为并联电路两端电压相等，因此电压表V、电压表V1和电压表V2的示数相等；故ABC错误，D正确；故选D．由图可知，L1和L2两灯泡并联，并联电路两端电压相等；本题考查并联电路电压的特点，属于基础题．7.解：由图可知，电路是由两个电灯串联而成，电压表测量的是L2由串联电路的电压特点知，电压表V1示数应大于V2示数，由图乙所示电压表可知，电压表V1指针偏角小于V2指针偏角，所以V1量程为0～15V，其分度值为0.5V，示数为6V，V2量程为0～3V，其分度值为0.1V，示数为2.5V，灯泡L1两端电压：U1=U V1-U V2=6V-2.5V=3.5V．故答案为：0～15；3.5．由电路图分析电路结构，根据电路结构判断两电压表示数大小关系，然后根据图示电压表确定其量程，然后读出其示数，由串联电路特点求出灯泡两端电压．本题考查了确定电压表量程、求灯泡两端电压，关键分析清楚电路结构、应用串联电路特点即可解题．电表读数时要先确定其量解：一节干电池的电压为1.5V，所以四节新干电池组成电源的电压U=4×1.5V=6V．由电路图可知，当开关断开时，电压表L1串联在电源两端，所以此时电压表示数为6V；由电路图可知，开关闭合后，两灯泡串联，电压表测L2两端的电压，即U2=2V；串联电路的总电压等于各电阻两端的电压之和可知：L1两端的电压U1=U-U2=6V-2V=4V．故答案为：6；4．一节干电池的电压为1.5V，根据串联电路的电压特点可知电源的的示数比电压表V2的示数大．所以电压表V1选的是0-15V的量程分度值为0.5V，根据指针位置，其读数为9V；电压表V2选的是0-3V的量程，分度值为0.1V，根据指针位置，电压表读数为1.8V；根据串联电路的电压关系可得，R1两端的电压：U1=U-U2=9V-1.8V=7.2V．故答案为：7.2．由图知两电阻串联，根据电路特点和电压表所测电压，确定电压表表V1、V2示数的大小，由串联电路电压的规律分析解答．本题重点考查了电压表的读数方法，串联电路的电压关系，关键是正确识别电路．解：（1）在拆接电路时，开关必须断开；（2）当电压表B点不动，只断开A点，并改接到C点上时，虽然电压表此时与L2并联，但电压表的正负接线柱却是反的，闭合开关后，指针会反向偏转，所以不能测出L2两端的电压；（3）据表格中的数据可知，串联电路总电压等于各用电器两端的电压之和；不足之处是：他只做了一次实验，而没有进行多次测量，只凭一组实验数据得出结论带有偶然性，不能得出正确规律．为了得出普遍结论，应换用不同规格的灯泡进行多次实验，测出多组实验数据，然后得出结论．故答案为：（1）断开；（2）不能；因为按照她的方法把电压表连接在BC两端时造成电压表负进正出；（3）等于；只做了一次实验，开的．14.解：（1）在串联电路中，开关可以控制所有用电器，开关位置的改变不改变它对所有用电器的控制作用；（2）在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并改接到C接点上，这样电压表正负接线柱接反，所以不能测出L2两端的电压；（3）由表中数据可知：U AB+U BC=3.8V，这与U AC间电压相等，所以得出的结论为：串联电路两端的电压等于各用电器两端电压之和．（4）此实验在设计方案上存在的不足之处是只测量了一次，应当改用不同规格的灯泡再测几次，然后再得出结论．结论；（5）由电路图可知：当U1=0V时，电压表测量的时电源电压，据此即可得出电源电压．本题是一道实验题，做此题时要围绕串联电路的电压规律去分析解答，需要注意的是，在串联电路中一个开关就可以控制所有用电器．15.解：（1）A．实验中，开关闭合之前，要移动滑动变阻器的滑片，将滑动变阻器调到最大阻值处，即将滑片P置于右端；C．用电压表测出了定值电阻R0两端的电压U1之后，应该保持滑片P不动，用电压表测出灯泡L两端的电压U2．（2）小明的结论中“串联电路中各个电阻两端的电压相等”是不阻器R两端并观察电压表有无示数．（1）进行电学实验时，开关要断开，滑动变阻器的滑片移到最大阻值处；探究串联电路电压的规律，用电压表分别测出各用电器两端的电压，然后分析数据得出结论．（2）为了得出普遍规律，实验中要换用不同规格的用电器多次测量，小明实验中，定值电阻和小灯泡的阻值相同，容易得出串联。

B . L 1两端的电压3.6V文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持.串并联电路中的电压规律 同步练习题一.选择题（共13小题）1 .在图1所示的电路中，当开关S 闭合时，电压表V 1的示数为3V , V 2的示数为6V ,则电源电压为（）CA . 3VB . 6VC . 9VD . 12V 图1图2 图3 图4 2.如图2所示的电路中，断开开关，电压表的示数为6V ,闭合开关，电压表的示数为3.4V ,则此时L 2两端的电 压为（）C A . 6V B . 3.4V C . 2.6V D . 9.4V3.如图3所示，电源电压为6V ,闭合开关后，电压表的示数为4V ,下列描述不正确的是（）BA .电源电压为 4.8V A. L 1两端电压为2V B. L 1两端电压为4V C . 4. A . 5. L 2两端电压为4V D . L 1和L 2两端电压之和6V 如图4甲所示，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯泡L 1和灯泡L 2两端电压分别为（）A 1.5 V 6V 如下图1所示电 B. 7.5V 1.5V C. 1.5 V 7.5V D. 6V 开关闭合时两个小灯泡正常发光，两个电压表指针均指在如图2所示位置， 1.5 V L 1、L 2两灯的 电压分别为（ ）BA . 1.5V , 7.5V6 .如下图2所示电路, A. 4V 8 V B. 1.5V , 6V C. 1.5V , 1.5V 电源电压保持不变为12V ,电压表的读数为4V C . 12 V 4 V D . 则灯L 1、6V , 1.5V L 2两端的电压为 4V 12V ---- fl I —&7 .如上图3所示，A 、B 间为一串联电器的一部分，R 1=R 2 图3 V 1、V 2示数分别为90V 、50V ,则AB 间的电压为（ ） DA. 111VB. 140VC. 130V D .无法确定8.关于如图1的电路，下面的说法正确的是（ A .开关闭合后，V 2的示数大于V 1的示数 C .开关闭合后，V 2的示数等于V 1的示数 B . D . 开关闭合后，V 1的示数等于电源电压开关闭合后，V 1的示数减V 2的示数等于L 2两端电压L1口 1-0图1 9.如图2甲所示电路中，当闭合开关后， 两个电压表的指针均为如图乙所示.则下列说法中正确的是（）D B . 8 V 4 V 15 图1 y1—1| L2 VI L10 图2 V 1文档从网络中收集，已重新整理排版.word 版本可编辑.欢迎下载支持. C L 2两端的电压1.2VD . L 1和L 2的总电压为6V 10 .如图3所示的电路中，电压表示数分别为U 1、U 2,关于电压表示数关系说法正确的是（ ）C A . U 1=U 2B . U 1>U 2C . U 1<U 2D .无法判断 11 .如图4所示的电路中，电压表V 1的示数为9V ,电压表V 2的示数为3V ,那么R 1的电压为（ ）B A . 3V B . 6V C . 9V D . 12V12 .教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）C A .两盏最亮的灯电压最大 B .两盏最暗的灯电压最大C .六盏灯电压一样大13 .下列叙述中，不符合并联电路特征的是（A .各支路两端电压都相等C .各用电器能独立工作，互不影响D .各处电流相等二.填空题（共15小题）14 .如图1所示，电源电压是6V , V 的示数是4V ,则L 1的电压是 2 V , L 2的电压是 4 V . 15 .某半导体收音机用干电池作电源，且电压为6V .由此可以肯定，这个收音机的电源是由 4 节干电池 串联而成的.16 .某同学连接的电路如图2所示，他所用的电源是四节新干电池串联组成的电池组，当他将开关闭合后，电压表 的示数为2V ,则L 1两端的电压为4V , L 2两端的电压为 2V .断开开关，电压表示数为 6V .17 .圣诞树上常用小彩灯装饰，现将5个小彩灯串联使用，每个灯泡只有在3V 的电压下才能正常发光，要使每个 灯泡都正常发光，电路两端所加的总电压应为 15 V .如果电路的电压由干电池提供，要达到这个电压值，需 要10 节干电池串联.18 .如图3所示，电源电压恒定，当开关S 1闭合、S 2断开时，电压表的示数为2V ； S 1断开S 2闭合时，电压表的示 数为6V ,则灯L 1两端的电压为 2 V ,灯L 2两端的电压为 4 V .19 .如图4所示，开关S 接到a 时，电压表示数为9V ；开关接到b 时，电压表示数为4V .由此可知，电源电压U=23 .在如下图1的电路中，如果将开关S 1、S 2都闭合时，则电压表示数为4.5V ；如果将开关S 1闭合、开关S 2断开 时，电压表示数为3V ；则当S 1和S 2均断开时，灯泡L 2两端的电压是1.5 V .D .无法判定 ）D B .电流有两条或多条通路 图1 图2 图3 图4V .9 丫，灯L 2两端电压为U 2= 4 丫，灯L 1两端电压U 1= 5 V .20.如图1所示，电源电压为18V , V 示数为8V , V 示数为15V ,则灯泡L-两端电压是 21.在图2甲的电路中，当闭合开关S 后，电路正常工作.两只电压表指针位置均为图乙所示，则电阻R 1、R 2两 端电压分别是 6.4 V 、 1.6 V .22.如图3所示，电源电压是6V 且不变，开关S 闭合后电压表示数为2V ,则灯L 1两端的电压为 4 V ,断开开 关后，电压表的示数为 6 V .24 .如图2甲电路中，电源由四节新干电池串联组成，当开关S 闭合时，电压表示数如图乙所示，此时灯L 1两端电图1 图2 图325 .如图3所示，电源电压6V ,电压表V 1示数为4V ,电压表V 2示数为4.5V ,则L 1两端电压为 两端电压为 2.5 V , L 3两端电压为—2 V . 26 .有一种小彩灯正常工作时的电压为6V ,要将这些小彩灯接在家庭电路中，至少得 37 只这样的小彩灯串 联.27 .小明同学将灯L 1和灯L 2串联在电源电压为6V 的电源两端，如图所示，小明多次改变灯的规格重复实验，用 电压表测灯两端的电压，记录电压表V 1的读数为U 1,记录电压表V 2的读数为U 2,得到如下表所示的实验数据， 请根据表中数据，归纳出U 2和U 1的关系式是 U 2=6V-U 1 .------- 「 - 1 -HS ）—I ~~5用 5 4.5 4 3.S 3 25RV 1 1.5 2 2.5 3 3.528.将灯泡L 1和L 2串联接在一个电源上，加在它们两端的电压之比为3： 1；若把它们并联后接到同一个电源上， 加在它们两端的电压之比为 1： 1 .三.实验探究题（共9小题）29.小强同学对串联电路电压规律进行了探究. ~~Li UU BC /V U AC /V2.41.4 3.75 【猜想与假设】串联电路总电压等于各用电器两端的电压之和.【设计与进行实验】（1）按图所示的电路图连接电路；（2）闭合开关，用电压表测出L 1两端的电压； （3）在测L 2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B 接点不动，只断开A 接点，并改 接到C 接点上，测出L 2两端的电压；（4）测出AC 间的电压，得出结论.【交流与评估】（1）在拆接电路时，开关必须断开 .（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能L 1短路或L 2断路 . （3）小强用上面的方法能否测出L 2两端的电压？ 不能 （选填“能”与“不能”）理由是 电压表正负接线柱接 反了 .（4）方法改进后，小强测出AB 、BC 、AC 间的电压记录在下面表格中，分析实验数据得出结论：串联电路总电压 等于各用电器两端电压之和.小强得出的实验结论 不合理（选填“合理”或“不合理”）.你认为小强在设计方案上存在的明显不足是1.5 V , L 2 压为 3.4 V ，灯L 2两端电压为2.6 V .量了一次，结论具有偶然性 ，你的改进方法是 改用不同规格的灯泡再测几次 . 30 .为探究并联电路中电压的规律，实验室提供的器材有：干电池组(电压为3V )、电压表、多个小灯泡、开关、 (1)用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L 1两端的电压.(2)电路连接正确后进行实验，某小组分别测出灯L 「L 2两端的电压和并联电路的总电压，电压表示数相同，如 图乙所示，其值为 2.6 V .根据这组数据，该小组得出并联电路中电压的规律你认为实验的疏漏之处是—没 有更换灯泡组成不同的并联电路，多次实验.(3)小华发现，实验中电压表示数明显小于电源电压，他认为产生这一现象的原因是导线有电阻，为了验证猜想 是否正确，闭合开关后，小华又测出了电池组两端的电压为2.65V ,由此可以判断，导线有电阻 不是 (选填“是” 或“不是”)电压表示数明显小于电源电压的主要原因.理由是 闭合电路后，电池组两端的电压和并联电路的总电 压相差很小 .31 .在做“探究串联电路中的电压规律”的实验时，有多个灯泡可供选择，小明把两只灯泡LrL 2串联起来接到电源 上，如图所示：(1)当分别把电压表连在图中AB 两点、BC 两点及AC 两点时，闭合开关后测得的数据是：U AB =0，U BC =12V , U AC =12V ,则故障可能是 灯L 2断路、或灯匕短路、或匕短路同时L 2断路 __________ .(2)故障排除后，实验正常进行，通过测量得到了两组实验数据如下表：分析两组实验数据，可得出：串联电路两端的总电压等于各部分电路两端的电压之和 . (3)本实验设计你认为有什么不合理或可以改进的地方吗？ ___ 有 _____ 若有，请加以说明—实验次数太少，不具有普遍性. 32 .如图1所示是“探究串联电路中电压的关系”的实验电路图.(1)请用笔画线代替导线，根据电路图2连接实验电路(电压表测量L 1两端电压).图1 图2(2)小明用电压表测量L 1两端电压时，直接选用0-3V 的量程，小雨说这样不行，规范的操作方法应该是 先用 0〜15V 量程试触，若读数小于3V ,再改用0〜3V 量程 .(3)在测量L 1两端电压时，两灯突然熄灭，电压表示数为电源电压，出现此故障的原因可能是 L 1断路 . (4)测出L 1两端的电压后；再测L 2两端的电压时，小雨同学为了节省实验时间，采用以下方法：电压表所接的B-3 15串 已实脸次数 AB 间电压 Ui/VBC 间电压 uyv AC 间电压U/T 1 4 8 122 8 8 1.2导线若干．接点不动，只断开A接点，并改接到C接点上.瑞瑞同学用上面的方法能否测出L2两端的电压？不能为什么？电压表正负接线柱接反.33.探究串联电路中的电压规律时，(1)为了使探究得出的结论具有普遍意义，匕、L2应该选择不相同(选填“相同”或“不同”)的小灯泡.(2)小明根据图甲连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该换用更小的量程 .(3)闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1 .短路或L2 断路 .(4)测出L1两端的电压后，小明断开开关，准备拆下电压表，改接在B、C之间.小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可.小聪的办法是否正确？答：错误，原因是正负接线柱反接了 .(5)若按图甲连接电路时，不小心将电压表串联在电路中，闭合开关后，看到的现象是：原来能发光的两灯都不发光，电压表有(选填“有”或“无”)示数.34.如图所示，小明在“探究串联电路电压特点”的实验中:(1)请在方框内画出与图甲对应的电路图，并在电路图中标上L l、L2.(2)在连接电路的过程中，开关必须断开，在串联电路中，开关可以控制所有用电器，开关位置的改变—不影响(选填“影响”或“不影响”)它对用电器的控制;(3)某次测量时，电压表的示数如图乙所示，则此时灯L1两端的电压为 1.9 V；(4)闭合开关后，小明发现匕、L2均不发光，电压表有示数且大小接近3V,则电路中出现的故障可能是L1发生了断路(选填“短路”或“断路”)(5)排除故障后，小明在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，小明的做法是错误 (选填“正确”或“错误”)的，原因是电压表的正负接线柱接反了；(6)小明更换了不同规格的小灯泡并多次实验，将得到的数据记录在了如上表中，分析实验数据，你可以得到串联电路中的电压规律是：串联电路两端的总电压等于各串联电阻两端的电压之和(7)小明进行多次实验的主要目的是①(填序号)②减小实验误差①寻找普遍规律35．小明和小亮探究“并联电路电压的关系”，小明先按图甲所示电路图连成图乙的实物图(电压表尚未连接)（1）小亮一眼就看出了小明连接的错误，并指出如果直接闭合开关将出现 短路 （选填“开路”或“短路”，） 现象，小灯泡Lp L 2都不会亮，还可能造成变阻器或 电源 损坏.（2）小亮只更改跟L 「L 2的四个接线柱A 、B 、C 、D 相连的某根导线的一端，就使电路连接正确了 .他的做法可 能是 将导线①的一端从接线柱C 改接到D （指出一种即可）.（3）接下来，他们按图丙所示电路图连接了三个电压表.实验过程中，通过调节滑动变阻器使电压表V 1的示数如 图丁所示，则电压表V 的示数是 2.5 V .（4）他们在电路中串联滑动变阻器的作用是 改变灯泡两端的电压 ，闭合开关前，变阻器的滑片P 应置于 左 （填“左”或“右”）端.36 .某实验小组用如图所示的电路来探究串联电路中电压的关系，其实验过程如下：用电压表分别测量L 1两端的电 压U AB 、L 2两端的电压U BC 和L 1 L 2两端的总电压U AC 将第一次测出的电压填入下表：为了防止个别偶然因素的影响，他们采用了以下两种方法之一来重复实验，完成了第二次和第三次测量.方法一：改变电源电压（电池个数）方法二：更换其中一个灯泡（规格不同）请你根据他们的实验过程和有关数据回答下列问题.①在拆接电路时，开关必须是 断开 的.经检查电路连接无误后，再闭合开关；②如表设计的表格中存在的不足之处是 表格设计中没有电压单位； ③表格补充完整后，通过对上面数据的分析可知：后面两次实验是采用方法 二 来进行的，实验的结论是：串联电路总电压等于各用电器两端电压之和 ________ .37 .如图所示，是小明“探究串联电路中电压关系”的实验电路图. （1）实验步骤 在连接电路时，开关必须断开 ；A .按照电路图连接好实物，闭合开关前，将滑动变阻器的滑片P 置于 最右端； B .滑片P 移到适当位置，用电压表测出定值电阻R 0两端的电压U 1 ；C . 保持滑片P 不动，用电压表测出灯泡L 两端的电压U,； 2D .保持滑片P 不动，用电压表测出A 、C 两点之间的电压U ；E .移动滑片P 的位置，重复步骤B 、C 、D 两次.ft T实蛤次数 如两端的 电压U 至Li 两端的 电压口呢 Li L ：两端 的总电压 11.5 1.5 3 21.6 1.4 3 3 1.2 1.8 3（2）讨论交流在测灯L两端的电压时，小聪同学为了节省实验时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；测出灯L两端间的电压.问：小聪同学用上面的方法能否测出的电压？不能为什么? 电压表正负接线柱接反小明通过实验数据分析，得到结论：串联电路中总电压等于各个电阻两端的电压之和.小明按图连好电路，闭合开关S,可无论怎样移动滑片P,灯泡都不亮，但电压表有示数，经检查，除了灯L和定值电阻R0外，其余都没问题，则电路存在的故障可能是灯泡L短路或电阻R0开路；为进一步确定故障，小明认为用电压表就可以检测，办法是：电压表接在滑动变阻器R两端，并观察电压表有无示数 .四.计算题（共2小题）38.在如图所示的电路中，电源的电压是14V,当开关S闭合时，电压表V1的示数时10V,电压表V2的示数是6V, 则三只灯泡L1、L2、L3两端的电压分别是多少？rd1—~^~®~r—（X）L1 DGL2T T ©答案：L1、L2、L3串联，V1测L1和L2两端的电压之和，丫2测12和L3两端的电压之和，因此U1+U2=10V,U2+U3=6V, U1+U2+U3=14V,解得U1=8V, U2=2V, U3=4V。

初二物理探究串并联电路中电流的规律试题答案及解析1.根据实物图画出电路图，并回答问题：当开关闭合后，甲、乙两个电流表的示数如图所示，那么流过甲灯的电流为 A，流过乙灯的电流为 A，干路中的电流为 A。

（5分）【答案】电路图见下图 1.12 0.28 1.4【解析】从图中可以看出为并联电路，期中甲电流表测量的是干路电流，乙电流表测量的是乙灯的电流，甲电流表用的是大量程读数为1.4A，乙电流表读数为0.28A，所以甲灯的电流为1.4A-0.28A=1.12A,干路电流为1.4A。

【考点】识别电路图2.如图所示，通过灯L1、L2、L3的电流分别为0.1A，0.2A，0.3A，则电流表A1的示数为_____A，A2的示数为______A。

【答案】0.5 0.3【解析】由电路图可知，灯泡L1、L2、L3并联，电流表A1测通过L2和L3的电流之和，即为0.5A；电流表A2测通过L1和L2的电流之和，即为0.3A。

【考点】并联电路的电流规律3.在探究并联电路电流规律的实验中，如图甲是实验的电路图。

(1)电流表应（选填“串联”或“并联”）在被测电路中。

若要测量干路电流，则电流表应接在甲图中的点。

(2)小明同学在测量A处的电流时，闭合开关前，发现电流表指针位置如图乙所示，原因是；纠正该错误后，闭合开关，发现电流表的指针偏转又如图乙所示，原因是；排除故障后，电流表的示数如图丙所示，则电流表的示数为 A。

(3)上表是另一组的小亮同学在实验中用两盏规格相同的灯泡测出的数据，由此得出的实验结论是：在并联电路中，干路电流等于各支路电流之和，且各支路的电流相等。

请指出小亮的探究过程的两点不妥之处：①；②。

【答案】（1）串联 C （2）电流表未校零电流表正负接线柱接反 0.24（3）用的是同规格的灯泡只有一组实验数据【解析】（1）电流表应该串联在被测电路中．若要测量干路电流，则电流表应该接在甲图中的C点。

（2）闭合开关前，发现电流表指针位置如图乙所示，原因是电流表未校零；通电后发现电流表指针位置如图乙所示，电流表指针反向偏转，原因是电流表正负接线柱接反了；排除故障后，电流表的示数如图丙所示，则电流表的示数为0.24A。

专题练习题知识点回忆：1、串联电池组两端的电压等于每节电池两端电压之。

公式：U＝2、几节干电池并联组成的电池组总电压等于。

公式：U＝=3、串联电路的电压规律：串联电路两端的总电压等于各局部电路两端电压之。

公式：U＝4、并联电路的电压规律：并联电路各支路两端的电压。

公式：U＝=专题练习：一、填空题1、市面上有一种节日彩灯工作时的电压要控制在24 V,如果要用干电池作电源,至少要节干电池串联;如果接在220 V的家庭电路中,至少需要串联只这种灯泡.2. 如右图甲所示,是用电压表测量电压的实验电路图,电压表所用量程不明,闭合开关后,电压表V1、V2的指针位置分别如图乙、丙所示。

那么电压表V1、V2的读数分别为、,L2两端的电压为。

3. 如下图,电源为四节新的干电池串联而成,电压表V1的读数为3.6 V,那么电压表V的读数是V,V2的读数是V。

4. 如右图所示,闭合开关S,发现电灯L1、L2均不亮,电流表无示数,说明电路存在故障,用电压表进展检测,发现a、b 间电压为0,b、c和a、c间电压均为3 V,那么电路的故障是.5. 如右图所示,电源电压是3 V且不变,S闭合后电压表示数为V,那么灯L2两端的电压为V;假设断开开关,电压表示数(填“变大〞、“变小〞或“不变〞).6. 如右图所示电路中,电流表A1的示数是 A,A2 A,电压表V的示数是6 V,那么L1两端电压为,L1中的电流为,L2两端电压为,L2中的电流为。

7. 甲和乙两灯的额定电压均为6 V，右图是甲、乙两灯的电流随其两端电压变化的曲线。

现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路平安，电路的工作电流应为________A，电源电压最大为________V。

8.某同学连接的电路如右图所示,他所用的电源是四节新干电池串联组成的电池组,当他将开关闭合后,电压表的示数为V,那么L1两端的电压为,L2两端的电压为。

9.如右图甲所示,当开关S由接B点转到接点A时,电压表示数变化如图乙所示,那么灯泡L2两端的电压是V,电源电压是V。

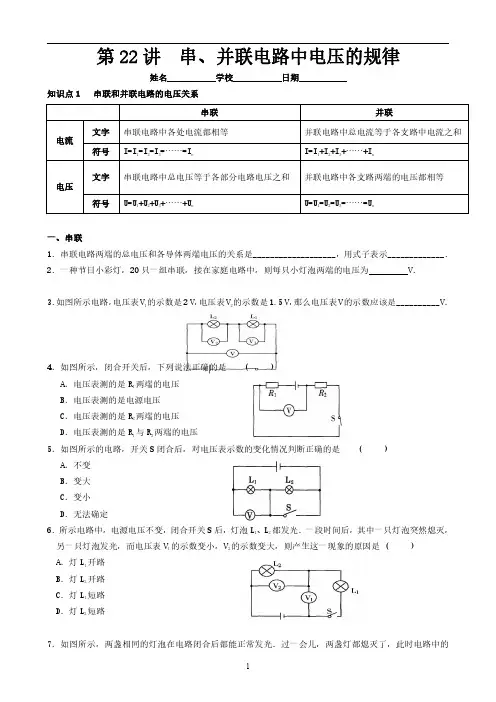

专题16.2 串并联电路中电压的规律经典练习题1.串联电路总电压等于各用电器两端电压______；表达式为__________.2.并联电路各支路两端电压都__________。

表达式为：___________.知识点一：串并联电路电压的规律（1）在串联电路中，总电压等于各导体两端电压之和。

表达式：U=U1+U2+U3（2）并联电路中，各支路两端的电压相等且等于电源电压。

表达式：U=U1=U2=U3【例题1】（2019湖南邵阳）小芳在“探究串联电路电压特点”的实验中，连接好了的实物电路图如图甲所示，请你协助完成：（1）在方框内画出与图甲对应的电路图，并在电路图中标上L1、L2。

（2）在某次测量时，电压表的示数如图乙所示，此时灯L1两端的电压为V。

（3）闭合开关后，小芳发现L1、L2均不发光，电压表有示数且大小接近3V，则电路中出现的故障可能是L1发生了（选填“短路”或“断路”）。

（4）排除故障后，小芳在测量了灯L1两端的电压后，断开开关，然后将导线AE的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法会造成。

知识点二：用串并联电路电压的规律求解电压1.求串联电路各个用电器两端电压；2.求并联电路各个支路用电器两端电压。

【例题2】（2019新疆模拟题）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的知识点解读与例题突破课前预习示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）A．1.3V B．2.5V C．3.8V D．6.3V一、选择题1.（2019四川达州）如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是（）A．灯L1、L2是串联在电路中的B．甲一定是电流表，乙一定是电压表C．当L2短路时L1仍能发光D．乙、甲两电表示数的比值与L1的阻值相等2.（2017福建）如图所示电路中，当开关S闭合时，电压表V1、V2、V3的示数分别为U1、U2、U3，电流表A1、A2的示数分别为I1、I2（五块电表的读数均不为零），那么下列关系式正确的是（）A．U2＝U1═U3I1＝I2 B．U2＝U1+U3I1＝I2C．U3＝U1+U2 I1＝I2 D．U3＝U1+U2I1＞I23.（2018贵阳）如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是（）习题精练A．1.3V B．2.5V C．3.8V D．6.3V4.（2017新疆）如图，电源电压为6V，闭合开关后，电压表的示数为4V，下列描述不正确的是（）A． L1两端电压为2V B． L1两端电压为4VC． L2两端电压为4V D．L1和L2两端电压之和为6V5.（2018海南模拟题）小明在“探究串联电压规律”的实验中，按如图的电路图连接实物，闭合开关，发现灯L1和L2都不亮，排除接触不良的因素后，小明用电压表逐一与元件并联，以查找故障。

串并联电路中电压的规律电压及其测量（1）电压：电压是形成电流的原因，电源是提供电压的装置。

注：电路中形成持续电流的条件：①有电压；②电路为通路。

（2）符号和单位：电压的符号是U 。

单位是伏特，简称伏，符号是V ；常用单位：千伏（kV ）和毫伏（mV ）；换算关系：1 kV =1000V=103V ，1 mV =0.001V=10-3V 。

（3）生活中常见的电压值：一节干电池的电压为1.5V ；一个铅蓄电池的电压为2V ； 家庭电路电压为220 V ；人体安全电压不高于36 V ；（注：沪教中人体安全电压为不高于24V ，本试卷题目中以36V 为准）。

（4）电压表的使用：①使用前需调零；②要并联在所测用电器两端；③要使电流从正接线柱流入，负接线柱流出，即“正进负出”； ④在电路中相当于“断路”，可以直接接在电源两端测电源电压； ⑤采用“试触法”合理选择量程。

串并联电路中电流的规律（1）串联电路电压规律：串联电路中电源两端电压等于各用电器两端电压之和，即：… U U U U n =++12；（2）并联电路电压规律：并联电路中电源两端电压与各支路用电器两端电压相等，即：…U U U U n ====12。

1．下列关于电压的叙述正确的是()A．电压是形成电流的原因B．电路中只要有电压就一定有电流C．对人体的安全电压是36VD．无论在任何情况下，一节干电池的电压都是1.5V2．现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是()A．一节新的干电池的电压是1.5VB．对人体安全的电压是36VC．手机锂电池电压约为3.6VD．家庭电路的电压是220V3．如图所示的电路，能正确测出灯L1两端电压的是()A．B．C．D．4．如图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；若S 1、S2同时闭合，电压表示数为U3。
