AutoCAD字体等问题一.编辑字体映射文件--完美解决CAD字体乱码及打开时提示字体替换现象在打开其他单位或别人发过来的图纸时常会出现找不到字体的情况,如果你下载不到相应字体或不想每次打开文件时都要手动指定替换的字体,有时打开一张图纸设置要进行几次乃至十几次制定字体的操作,大大影响了工作效率。
下面我给大家介绍一种解决办法:CAD中有一个字体映射文件acad.fmp,比如CAD2007位于"%appdata%\Autodesk\ AutoCAD 2007\R17.0\chs\Support"下,CAD2010位于"%appdata%\Autodesk\AutoCAD 2010\R18.0\chs\Support\"下,(%appdata%\即代表了电脑的C:\Documents and Settings\你的用户名\Application Data 文件夹)。
不清楚的朋友可以在开始-运行里面输入"%appdata%\"(包含左右的引号),然后确定,即可打开该文件夹。
同样输入"%appdata%\Autodesk\"即可查看本计算机内已经安装的CAD版本,并进入相应的版本,找到support文件夹下acad.fmp文件,用记事本即可打开。
接下来编辑这个文件,在原有内容的后面按以下格式指定替换字体。
例如:指定intecad文件被gbcbig替换,就写为intecad;gbcbig例如acad.fmp文件修改后内容如下:(黑色为默认内容,红色部分为用户可以自己增加的内容)cibt;CITYB___.TTF…tel;TECHL___.TTFintecad;gbcbig2、用户可以在使用过程中不断更新,同时提醒由于该文件位于系统分区内,重装系统时该文件会恢复为默认内容,建议大家定期备份将该文件至非系统分区内3、案例:打开某一.dwg图纸,系统提示无法找到intecad字体,让您选择替换字体,此时您只需要按照上述方法编辑acad.fmp文件,增加一行intecad;*****(您要替换为的字体);下次打开图纸时,系统就会自动将intecad字体替换为*****,而不会弹出提示!二.大家往往会有这样的体验:打开一张cad图纸后,文件夹内就会生成好几个附加的文件,会使文件夹显得比较凌乱,累赘;那么这些文件是什么呢?如果不需要该如何设置呢?以下就为您提供简单有效的解决方案!这些附加文件一般分为两种:1 .bak文件为备份文件,若您的.dwg源图损坏,可以把.bak改为.dwg,这时这个备份文件就成了一个标准的cad文件了;plot.log文件为打印之后会留下的一个文件解决方案:去掉.bak文件:打开cad工具栏中选项菜单(指令为op)在“打开和保存”里把“每次保存均创建备份”前的勾取消掉;去掉plot.log文件:选项-----打印和发布-----打印戳记设置----高级----创建日记文件勾去了2 acad.vlx和acaddoc文件为恶意文件,会导致绘图损坏解决方案:去掉acad.vlx和acaddoc文件:使用”CAD病毒查杀工具”(详细方法见软件内的“使用帮助”)。
CAD如何批量替换文字内容
CAD系列教程:CAD如何批量替换文字内容?快速同步更新文字、更新日期!!
在我们平常C A D绘图中,可能会用到一些模板,但是会有大量的文字细节等有很大的篇幅是需要修改,那批量替换文字又有哪些方法呢?今天就详细了解一下吧
1、打开C A D,单击选中需要修改的文字,找到“特性”面板。
2、如果只需要改小部分文字内容,只需在原本的内容出处输入新的文本就可以完成
3、如果需要替换的文字数量量很大,那就需要用到和表格类似的“查找-替代”命令了。
具体操作:复制需要修改的原内容。
4、大面积选中需要修改文字的范围,并在”命令栏“输入”F I N D"命令,回车键“确定”。
5、根据提示,将之前复制好的需要修改内容对应放置在“查找”位置,并在“替换”处填上需要的内容。
切记选择“选定对象”,完成之后,点击下方“全部替换”
6、文字批量替换完成后,点击关闭,页面需要修改的文字都被替换了。
CAD 中如何添加自动更新的日期?
CAD出图时间如何自动更新?采用字段轻松搞定!
CAD查询创建时间和更新时间方法:
1、打开AutoCAD软件。
2、执行打开命令(快捷键Ctrl+O),打开素材文件。
3、执行工具--查询--时间命令。
4、打开对话框,可以看到当前时间。
5、在此处可以看到创建时间,上次更新时间等时间参数。
在菜单栏中点击【插入】—【字段】。
如何替换找不到的原文字体当使用AutoCAD2010打开早期版本的图形文件时,经常会出现缺少字体库样式的情况,此时程序会自动弹出【指定字体给样式】对话框。
如果用户希望临时替换该缺少的字库,可在该对话框中选择大字体“chineset.shx”替换,或者单击【取消】按钮忽略字体样式。
如果用户希望用某种字体永久性替换找不到的原文字体,则可首先将要替换的字库复制为被替换的字库名,然后将其放置到【font】文件夹内。
例如:当打开一幅图时,系统提示未找到字体“jd”;若要用“hztxt.shx”替换它,则可去找AutoCAD字体文件夹【font】,把其中的“hztxt.shx”字库文件复制一份,重新命名为“jd.shx”;再把“jd.shx”复制或移动到font 文件夹内;这样,重新打开此图即可。
此后,当用户再次打开包含有“jd”这样计算机中没有的字体图形时,系统不会再提示用户去查找字体替换了。
如何替换找不到的原文字体当使用AutoCAD2010打开早期版本的图形文件时,经常会出现缺少字体库样式的情况,此时程序会自动弹出【指定字体给样式】对话框。
如果用户希望临时替换该缺少的字库,可在该对话框中选择大字体“chineset.shx”替换,或者单击【取消】按钮忽略字体样式。
如果用户希望用某种字体永久性替换找不到的原文字体,则可首先将要替换的字库复制为被替换的字库名,然后将其放置到【font】文件夹内。
例如:当打开一幅图时,系统提示未找到字体“jd”;若要用“hztxt.shx”替换它,则可去找AutoCAD字体文件夹【font】,把其中的“hztxt.shx”字库文件复制一份,重新命名为“jd.shx”;再把“jd.shx”复制或移动到font 文件夹内;这样,重新打开此图即可。
此后,当用户再次打开包含有“jd”这样计算机中没有的字体图形时,系统不会再提示用户去查找字体替换了。

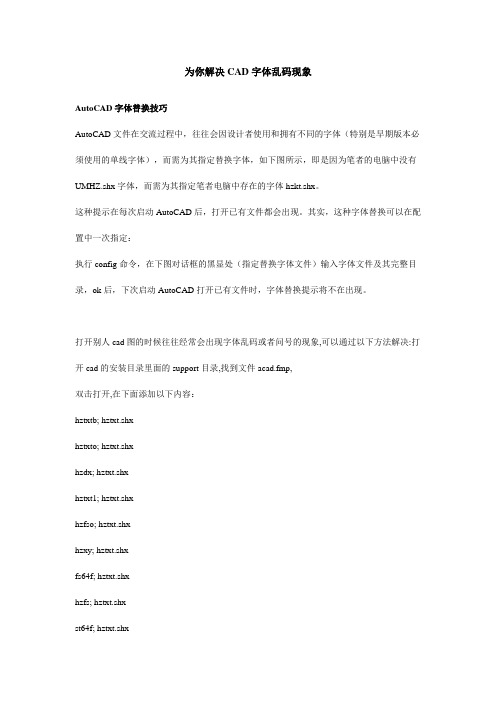

为你解决CAD字体乱码现象AutoCAD字体替换技巧AutoCAD文件在交流过程中,往往会因设计者使用和拥有不同的字体(特别是早期版本必须使用的单线字体),而需为其指定替换字体,如下图所示,即是因为笔者的电脑中没有UMHZ.shx字体,而需为其指定笔者电脑中存在的字体hzkt.shx。
这种提示在每次启动AutoCAD后,打开已有文件都会出现。
其实,这种字体替换可以在配置中一次指定:执行config命令,在下图对话框的黑显处(指定替换字体文件)输入字体文件及其完整目录,ok后,下次启动AutoCAD打开已有文件时,字体替换提示将不在出现。
打开别人cad图的时候往往经常会出现字体乱码或者问号的现象,可以通过以下方法解决:打开cad的安装目录里面的support目录,找到文件acad.fmp,双击打开,在下面添加以下内容:hztxtb; hztxt.shxhztxto; hztxt.shxhzdx; hztxt.shxhztxt1; hztxt.shxhzfso; hztxt.shxhzxy; hztxt.shxfs64f; hztxt.shxhzfs; hztxt.shxst64f; hztxt.shxkttch; hztxt.shxkhtch; hztxt.shxhzxk; hztxt.shxst64s; hztxt.shxctxt; hztxt.shxhzpmk; hztxt.shxchina; hztxt.shxhztx; hztxt.shxfs; hztxt.shxht64s; hztxt.shxkt64f; hztxt.shxhzfs0; hztxt.shx如果遇到没添加的,就在下面继续补充,添加好后保存,启动cad即可,后面的hztxt.shx可以自己改为其他字型CAD字体乱码的解决方案(zz)一:复制要替换的字库为将被替换的字库名,如,打开一幅图,提示找不到jd字库,你想用hztxt.shx替换它,那么你可以把hztxt.shx 复制一份,命名为jd.shx,就可以解决了。
CAD软件中的文本快速编辑和替换技巧在CAD软件中,文本是我们经常会用到的元素之一。
无论是在绘图还是在注释中,文本的编辑和替换是我们需要掌握的基本技巧之一。
在本文中,我将介绍一些CAD软件中的文本快速编辑和替换技巧,帮助你提高工作效率。
1. 单行文本编辑:通过选择文本对象,你可以使用编辑命令来修改文本的字体、大小、对齐方式等属性。
例如,你可以选择文本对象后使用编辑命令中的“字体”选项来更改字体样式。
使用编辑命令时,注意使用提示信息,灵活应用各种选项。
2. 多行文本编辑:CAD软件中的多行文本是一种特殊的文本对象,其内容可以跨越多行。
你可以使用编辑命令来修改多行文本的属性。
如果你需要在多行文本中进行编辑,可以通过选择文本对象后,使用右键菜单中的“编辑多行文本”选项,以便对文本内容进行编辑。
同时,你还可以使用各种格式命令来调整文本的格式,如首行缩进、段落对齐等。
3. 在CAD软件中进行文本替换:有时候,在绘图过程中我们需要对文本进行替换,以便修改文本的内容或修正错误。
CAD软件提供了一种快速替换文本的方法,即通过“查找和替换”命令。
你可以在CAD软件的编辑菜单中找到该命令,并按照提示进行操作。
在替换文本时,你可以指定需要替换的文本、替换后的文本以及替换的范围(如当前图层、整个图纸等)。
4. 使用快捷键加速文本编辑:熟练掌握CAD软件的快捷键可以大大提高工作效率。
下面是一些常用的快捷键,以加速文本编辑:- F2:用于查看文本命令的历史记录。
- F7:用于切换到文本编辑模式,以便精确地编辑文本。
- Ctrl+H:用于打开“查找和替换”对话框,以进行文本的快速查找和替换。
5. 使用文本样式提高一致性:在CAD软件中,你可以创建和使用文本样式,以保持文本的一致性。
文本样式可以包括字体、大小、颜色等属性。
通过使用文本样式,你可以在绘图过程中快速应用一致的文本格式,而无需每次都手动设置。
总结:文本是CAD绘图过程中不可或缺的一部分,因此我们需要掌握一些文本快速编辑和替换的技巧来提高工作效率。

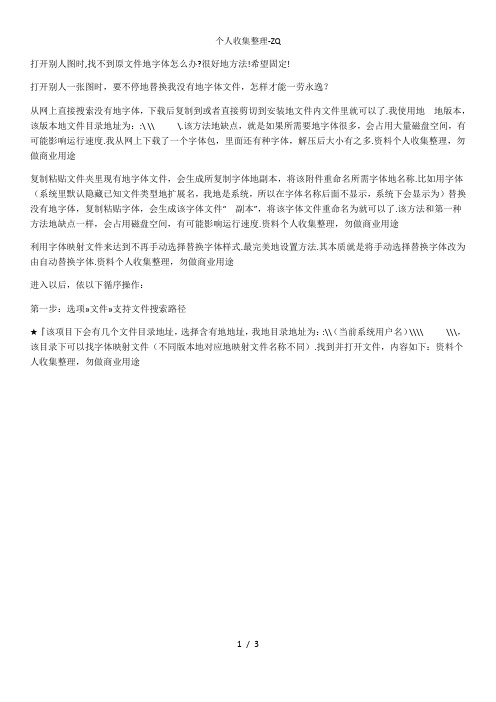

打开别人图时,找不到原文件地字体怎么办?很好地方法!希望固定!打开别人一张图时,要不停地替换我没有地字体文件,怎样才能一劳永逸?从网上直接搜索没有地字体,下载后复制到或者直接剪切到安装地文件内文件里就可以了.我使用地地版本,该版本地文件目录地址为::\ \\ \.该方法地缺点,就是如果所需要地字体很多,会占用大量磁盘空间,有可能影响运行速度.我从网上下载了一个字体包,里面还有种字体,解压后大小有之多.资料个人收集整理,勿做商业用途复制粘贴文件夹里现有地字体文件,会生成所复制字体地副本,将该附件重命名所需字体地名称.比如用字体(系统里默认隐藏已知文件类型地扩展名,我地是系统,所以在字体名称后面不显示,系统下会显示为)替换没有地字体,复制粘贴字体,会生成该字体文件“副本”,将该字体文件重命名为就可以了.该方法和第一种方法地缺点一样,会占用磁盘空间,有可能影响运行速度.资料个人收集整理,勿做商业用途利用字体映射文件来达到不再手动选择替换字体样式.最完美地设置方法.其本质就是将手动选择替换字体改为由自动替换字体.资料个人收集整理,勿做商业用途进入以后,依以下循序操作:第一步:选项»文件»支持文件搜索路径★『该项目下会有几个文件目录地址,选择含有地地址,我地目录地址为::\\(当前系统用户名)\\\\ \\\,该目录下可以找字体映射文件(不同版本地对应地映射文件名称不同).找到并打开文件,内容如下:资料个人收集整理,勿做商业用途上述文本格式一致,分号前为需要替换地字体,分号后为替换后地字体,每种字体单独成一行.如果我们需要将、、、、、、、、等其他字体替换成字体,依照上面地格式书写成如下样式:资料个人收集整理,勿做商业用途然后保存关闭该文件.』★第二步:选项»文件»文本编辑器、词典和字体文件名»字体映射文件按★『将该项目下地文件地址设置为::\\ (当前系统用户名)\\\\ \\\\.然后保存退出选项卡.』★资料个人收集整理,勿做商业用途。
CAD文字样式和字体选择技巧在使用CAD(计算机辅助设计)软件进行设计时,文字样式和字体的选择是非常重要的。
正确选择适合设计的文字样式和字体,可以使得设计更加美观、专业,并且提高设计效率。
本文将分享一些CAD文字样式和字体选择的技巧,帮助你在设计中做出正确的选择。
首先,文字样式是指文字的外观效果,例如粗细、倾斜、下划线等。
CAD软件提供了一些默认的文字样式,但这些样式可能无法满足你的设计需求。
因此,你可以根据需要自定义文字样式。
在CAD软件中,你可以通过以下步骤自定义文字样式:1. 打开CAD软件并选择“格式”选项。
2. 在弹出的菜单中选择“样式管理器”选项。
3. 在样式管理器窗口中,点击“新建”按钮创建一个新的文字样式。
4. 在弹出的对话框中,你可以设置文字样式的名称、字体、大小、倾斜度等属性。
5. 确认设置后,保存并使用你自定义的文字样式。
在选择文字样式时,需要考虑设计的整体风格以及文字的可读性。
如果你设计的是技术图纸或者制图,建议选择简洁、清晰的文字样式,使得文字在图纸中更加突出且易于理解。
如果设计的是艺术作品或者室内装饰图,你可以选择一些具有艺术感的文字样式,以突出设计的个性和创意。
除了文字样式,字体的选择也常常影响设计的效果。
字体是文字样式的具体表现形式,不同的字体可以传达出不同的情感和氛围。
在CAD软件中,你可以选择系统自带的字体,也可以导入其他字体。
在选择字体时,需要考虑以下几点:1. 可读性:字体应该清晰易读,尤其是在技术图纸中。
2. 专业性:对于特定领域的设计,例如建筑设计或者工程制图,建议选择一些拥有专业感的字体。
3. 一致性:在设计中保持字体的一致性可以使得整体更加统一和专业。
4. 清晰度:当设计在不同的尺寸中使用时,字体应该保持良好的清晰度。
此外,你还可以根据设计的具体需求选择字体,例如想要传达轻松愉快的氛围,可以选择一些有活力、圆润的字体;如果想要强调稳重和正式感,可以选择一些传统、沉稳的字体。
Autocad字体样式的讲解:"文字样式"只是一个代号而已,可按自己的习惯来取"字体"是指一般的英数字库,如果是ACAD专用的字库,后掇名是SHX,在R14版本后ACAD也支持windows 的truetype字库,可以令用户有更多的选择.但选择ACAD字库的好处是显示速度快."大字体"指ACAD专用的其它文字的字库,但必须挂于ACAD的英数字库上.而不可以挂于windows字库上. 举个例子:acad的默认文字样式名叫"standard",它指定的字库是"txt",没有挂大字库.指定用这个样式输入文字的话,中文会显示成??.用户可新增一个文字样式叫"123",指定的字库是windows的"宋体",不能挂大字库.当用户选用"123"样式输入文字时就会按"宋体"字库来显示;用户重新定义"standard"样式,指定的字库是ACAD的"isocp"字库,再选择外挂大字体"gbcbig",这时原图中所有样式为"standard"的文字都会自动按"isocp"来显示英数,而原来只能显示成"??"的中文也按"gbcbig"来显示简体中文.你可以把没用过的文字样式从图中删除以令文件减肥,但不会把样式指定的字库从ACAD里删除.给文字样式指定字体的步骤1.从“格式”菜单中,选择“文字样式”。
2.在“文字样式”对话框的“样式名”下选择一种样式。
3.在“字体名”下,输入字体文件的名称或复选“使用大字体”以选择亚洲语言大字体。
当选择“使用大字体”时,“字体样式”框变为“大字体”框。
只能选择SHX 字体,并且在“大字体”框中也只显示大字体名。
如何修改cad中文字的字体
如何修改CAD中的文字的大小这要看你的文字是拿什么东西写的了。
那么下面小编给大家整理了关于修改cad中文字的字体的方法,希望大家喜欢。
修改cad中文字的字体的方法一:
1首先启动cad,如下图,这是我的cad界面。
2点击文字样式后,在弹出的窗口中,如下图,将大小下面空格勾上,你就可以设置高度了。
修改cad中文字的字体的方法二:
编辑的时候,直接修改
1点击左下角的添加文字的标识,如下图。
2在存现的文字编辑框中,假如我们想编辑 chaplinlong在百度写经验,如下图。
写好文字后,全选文字,你就可以在上面修改文字大小那里输入自己想要的大小了。
3下图是我将文字高度改成50后的效果。
注意了,输入了自己想要的文字大小后,记得点击右边的“确定”。
如果不满意,可以双击文字,再次输入自己想要的文字大小。
修改cad中文字的字体的方法三:只改某个字或者几个字的大小1如下图,想把图中的那一排字变小一点,除了双击之后改文字高度外,还有什么别的办法了?
2这时,你可以在命令框中输入缩放命令,如下图一,sc(scale的缩写)。
然后选择文字和图形,选择几点,输入比例因子,这里我输入的是0.7,如下图二。
3接下来,你就会看到经过缩放后的图形了。
是不是很简单了?。
AutoCAD字体替换技巧AutoCAD文件在交流过程中,往往会因设计者使用和拥有不同的字体(特别是早期版本必须使用的单线字体),而需为其指定替换字体,如下图所示,即是因为笔者的电脑中没有UMHZ.shx字体,而需为其指定笔者电脑中存在的字体hzkt.shx。
这种提示在每次启动AutoCAD后,打开已有文件都会出现。
其实,这种字体替换可以在配置中一次指定:执行config命令,在下图对话框的黑显处(指定替换字体文件)输入字体文件及其完整目录,ok后,下次启动AutoCAD打开已有文件时,字体替换提示将不在出现。
打开别人cad图的时候往往经常会出现字体乱码或者问号的现象,可以通过以下方法解决:打开cad的安装目录里面的support目录,找到文件acad.fmp,双击打开,在下面添加以下内容:hztxtb; hztxt.shxhztxto; hztxt.shxhzdx; hztxt.shxhztxt1; hztxt.shxhzxy; hztxt.shx fs64f; hztxt.shx hzfs; hztxt.shx st64f; hztxt.shx kttch; hztxt.shx khtch; hztxt.shx hzxk; hztxt.shx st64s; hztxt.shx ctxt; hztxt.shx hzpmk; hztxt.shxhztx; hztxt.shxfs; hztxt.shxht64s; hztxt.shxkt64f; hztxt.shxhzfs0; hztxt.shx如果遇到没添加的,就在下面继续补充,添加好后保存,启动cad即可,后面的hztxt.shx可以自己改为其他字型CAD字体乱码的解决方案(zz)一:复制要替换的字库为将被替换的字库名,如,打开一幅图,提示找不到jd字库,你想用hztxt.shx替换它,那么你可以把hztxt.shx 复制一份,命名为jd.shx,就可以解决了。
本文部分内容来自网络整理,本司不为其真实性负责,如有异议或侵权请及时联系,本司将立即删除!
== 本文为word格式,下载后可方便编辑和修改! ==
cad如何替换字体样式
篇一:完美解决AutoCAD字体替换问题
完美解决AutoCAD字体替换问题
打开别人图时,找不到原文件的字体怎么办?很好的方法!希望固定!
打开别人一张图时,要不停的替换我没有的字体文件,怎样才能一劳永逸?
1. 从网上直接搜索CAD没有的字体,下载后复制到或者直接剪切到CAD安装的文件内Fonts文件里就可以了。
我使用的AutoCAD LT201X的版本,该版本的Fonts文件目录地址为:C:\Program Files\Autodesk\AutoCAD LT 201X - Simplified Chinese\Fonts。
该方法的缺点,就是如果所需要的字体很多,会
占用大量磁盘空间,有可能影响CAD运行速度。
我从网上下载了一个字体包,
里面还有2458种字体,解压后大小有1G之多。
2. 复制粘贴Fonts文件夹里现有的字体文件,会生成所复制字体的副本,将该附件重命名所需字体的名称。
比如用字体gbcbig(win7系统里默认隐藏已知文件类型的扩展名,我的是win7系统,所以在字体名称后面不显示.shx,XP系
统下会显示为gbcbig.shx)替换没有的字体hzfs,复制粘贴字体gbcbig,会
生成该字体文件“gbcbig - 副本”,将该字体文件重命名为hzfs就可以了。
该方法和第一种方法的缺点一样,会占用磁盘空间,有可能影响CAD运行速度。
3. 利用CAD字体映射文件来达到不再手动选择替换字体样式。
最完美的设置方法。
其本质就是将手动选择替换字体改为由CAD自动替换字体。
进入CAD以后,依以下循序操作:
第一步:选项?文件?支持文件搜索路径
★『该项目下会有几个文件目录地址,选择含有appdata的地址,我的目录地
址为:
\AppData\Roaming\Autodesk\AutoCAD LT 201X - Simplified
Chinese\R17\chs\Support,该目录下可以找CAD字体映射文件acadlt.fmp (不同版本的CAD对应的映射文件名称不同)。
找到并打开acadlt.fmp文件,内容如下:
cibt;CITYB___.TTF
cobt;COUNB___.TTF
eur;EURR____.TTF
euro;EURRO___.TTF
par;PANROMAN.TTF
rom;ROMANTIC.TTF
romb;ROMAB___.TTF
romi;ROMAI___.TTF
sas;SANSS___.TTF
sasb;SANSSB__.TTF
sasbo;SANSSBO_.TTF
saso;SANSSO__.TTF
suf;SUPEF___.TTF
te;TECHNIC_.TTF
teb;TECHB___.TTF
tel;TECHL___.TTF
上述文本格式一致,分号前为需要替换的字体,分号后为替换后的字体,每种字体单独成一行。
如果我们需要将hztxt、hzfs、Gbhzfs、msi_fsx、bf16、SBTXT、tcc_hzdx、hztxt3、scidi-hz等其他字体替换成gbcbig.shx字体,依照上面的格式书写成如下样式:
hztxt;gbcbig.shx
hzfs;gbcbig.shx gbhzfs;gbcbig.shx msi_fsx;gbcbig.shx bf16;gbcbig.shx SBTXT;gbcbig.shx tcc_hzdx;gbcbig.shx。
