恒定电流单元测试

南京市高一物理单元过关测试卷（B ）恒定电流命题:高淳高级中学 夏季云1、甲乙两条铜导线质量之比M 甲:M 乙=4:1,长度之比为L 甲:L 乙=1:4，则其电阻之比R 甲：R 乙为 （ ） A ．1:1 B ．1:16 C ．64:1 D ．1:642、节日彩灯是由若干只小灯泡串联接到照明电路上，现有下列四组灯泡供选用，较为合适的是 （ ） A ．10只“12V ，10W ” B ．10只“220V ，15W ”C ．15只“15V ，3W ”D ．30只“9V ，2W ”3．关于欧姆定律的适用条件，下列说法正确的是：（ ）A ．欧姆定律是在金属导体导电的基础上总结出来的，对于其他导体不适用B ．欧姆定律也适用于电解液导电C ．欧姆定律对于气体导电也适用D ．欧姆定律适用于一切导体4、如图14-1所示电路，电压保持不变，当电键S 断开时，电流表A 的示数为0.6A ，当电键S 闭合时，电流表的示数为0.9A ，则两电阻阻值之比R 1：R 2为（ ）A 、1：2B 、2：1C 、2：3D 、3：25、图14—2中R 1=4Ω，R 2=9Ω，R 3=18Ω。

通电后 （ ）A ．经R 1和R 3的电流之比I 1：I 3=3：1B ．R 1两端的电压和R 3两端的电压之比U 1：U 3=4：9C ．三个电阻消耗的电功率之比P 1：P 2：P 3=2：1：2D ．三个电阻消耗的电功率之比P 1：P 2：P 3=2： 2：1图14—26、如图14-3电路中，当滑动变阻器的滑片P 向上端a 滑动过程中，两表的示数情况为（ ）A ．电压表示数增大，电流表示数减少B ．电压表示数减少，电流表示数增大C ．两电表示数都增大D ．两电表示数都减少图14-37、如图14-4，电源电动势E=6.0V 内阻为1.0Ω,定值电阻R 1=R 2=3.0Ω，R 3为一最大电阻为6.0Ω的滑线变阻器，电键S 闭合后调整滑动变阻器触点P 的位置，则路端电压的变化范围是（ ） A ．0——0.6V B ．0——4.0V C.5.0V ——5.4V D.5.0V ——6.0V8、下面说法正确的是（ ）A ．某段电路中的电流的大小，跟这段电路两端的电压成正比B ．某段电路中的电流的大小，跟这段电路电动势成正比C ．闭合电路中的电流的大小，跟电源的电动势成正比D ．闭合电路中的电流的大小，跟电源的的路端电压成正比9、如图14-5，电源的内阻不能忽略，当电路中，点亮的电灯的数目增多时，下面说法正确的是（ ） A ．外电路的总电阻逐渐变大，电灯两端的电压逐渐变小B ．外电路的总电阻逐渐变大，电灯两端的电压逐渐不变C ．外电路的总电阻逐渐变小，电灯两端的电压逐渐不变D ．外电路的总电阻逐渐变小，电灯两端的电压逐渐变小10、一平行板电容器C ，极板是水平放置的，它和三个可变电阻及电源连接成如图14—6所示的电路。

题组层级快练(三十四)闭合电路的欧姆定律一、选择题1.(2017·上海质检)如图所示，直线A、B分别为电源a、b的路端电压与电流的关系图线，设两个电源的内阻分别为r a和r b，若将一定值电阻R0分别接到a、b两电源上，通过R0的电流分别为I a和I b，则( )A．r a>r bB．I a>I bC．R0接电源a时，电源的输出功率较大，但效率较低D．R0接电源b时，电源的输出功率较小，效率较低答案ABC解析在电源路端电压与电流的关系图像中，斜率表示电源内阻，r a>r b，选项A正确；在图像中作出定值电阻R0的伏安特性曲线，与电源的伏安特性曲线交点表示电路工作点，I a>I b，选项B正确；R0接电源a时，电源的输出功率较大，但效率较低，R0接电源b时，电源的输出功率较小，但效率较高，选项C正确，选项D错误．2.用电压表检查如图所示电路中的故障，测得Uad＝5.0 V，U cd＝0V，U bc＝0 V，U ab＝5.0 V，则此故障可能是( )A．L断路B．R断路C．R′断路D．S断路答案 B解析U ad＝5.0 V说明a到电源正极，d到电源负极均通路．U ab＝5.0 V，说明a到电源正极，b到电源负极均通路，故R一定断路．3．如图所示，电源电动势为E，内电阻为r.看作理想电压表，当闭合开关、将滑动变阻器的触片从左端向右端移动时，下列说法中正确的是( )A．L1、L2均变暗，的示数变小B．L1、L2均变亮，的示数变大C．L1变亮、L2变暗，的示数变大D．L1变暗、L2变亮，的示数变小答案 C解析首先要认清电路特点(可画出电路图)，L1与滑动变阻器并联，再与L2串联；测电源的外电压．滑动变阻器的触片从左端滑到右端时，其电阻变大，并联电阻变大，电路的总电阻变大，电流变小，内电压也变小，外电压变大，的示数变大；因L2连在干路，其电流变小，电压也变小，功率变小而变暗；并联电路的电压变大，L1功率也变大而变亮．4．(2017·安徽联考)某同学做电学实验(电源内阻r不能忽略)，通过改变滑动变阻器电阻大小，观察到电压表和电流表的读数同时变大，则他所连接的电路可能是下图中的( )答案 C解析设图中定值电阻的阻值为R，则四个选项中电压表的读数分别为U A＝E－I(r＋R)、U B ＝E－Ir、U C＝IR和U D＝E－Ir，则可知只有C项满足题中要求，所以选项C正确．5.如图是磁报警装置中的一部分电路示意图，其中电源电动势为E，内阻为r，R1、R2是定值电阻，R B是磁敏传感器，它的电阻随磁体的出现而减小，c、d接报警器．电路闭合后，当传感器R B所在处出现磁体时，则电流表的电流I，c、d两端的电压U将( )A．I变大，U变小B．I变小，U变大C．I变大，U变大D．I变小，U变小答案 A解析当R B处出现磁体时，R B减小，总电阻减小，总电流变大，U＝E－I(R1＋r)知U变小，U R1＝IR1知U R1↑，U变小则通过R2电流变小，则Ⓐ示数变大，故选项A正确．6.如图所示，R1为滑动变阻器，R2、R3为定值电阻，r为电源内阻，R3>r，闭合开关S后，在滑动触头P由a端滑向b端的过程中，下列表述正确的是( )A．路端电压变小B．电流表的示数变大C．电源的输出功率变大D．电源内部消耗的电功率变小答案AC解析在滑动触头P由a端滑向b端的过程中，电路的总电阻减小，总电流增大，路端电压减小，R3两端的电压变大，R2两端的电压减小，因此电流表的示数变小，可知选项A正确，选项B 错误；由于R 3>r ，随着滑动变阻器连入电路的电阻减小，电源的输出功率变大，电源内部消耗的电功率变大，因此选项C 正确，选项D 错误．7．(2016·上海)如图所示电路中，电源内阻忽略不计．闭合电键，电压表示数为U ，电流表示数为I ；在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3答案 BC解析 据题意，由于电源内阻不计，电压表的示数总是不变，故选项A 错误；滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增加，故选项B 、C 正确；由于电压表示数没有变化，故选项D 错误．8．(2016·江苏)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A答案 AC解析 设四个电阻的等效电阻为R 路，由1R 路＝115 Ω＋5 Ω＋15 Ω＋15 Ω得R 路＝10 Ω，由闭合电路欧姆定律知，I ＝E R 路＋r ＝12 V 10 Ω＋2 Ω＝1 A ，设路端电压为U ，则U ＝IR 路＝1 A ×10 Ω＝10 V ，选项A 正确；电源的总功率P ＝EI ＝12 W ，选项B 错误；设电源负极电势为0 V ，则a 点电势φa ＝0.5 A ×5 Ω－0＝2.5 V ，b 点电势φb ＝0.5 A ×15 Ω－0＝7.5 V ，则a 、b 两点的电势差U ab ＝φa －φb ＝2.5 V －7.5 V ＝－5 V ，所以a 、b 间电压的大小为5 V ，选项C 正确；当将a 、b 两点用导线连接后，由于导线没有电阻，此时a 、b 两点电势相等，其等效电路图如图所示．其中一个并联电路的等效电阻为3.75 Ω，显然总电阻为9.5 Ω，电流I ′＝E R 总＝2419A ，故选项D 错误．9．如图所示，A 、B 分别为电源E 和电阻R 的U －I 图线，虚线C 是过图线A 、B 交点的曲线B 的切线．现将电源E 与电阻R 及开关、导线组成闭合电路，由图像可知( )A ．电源的电动势为3 V ，此时消耗的总功率为6 WB ．R 的阻值随电压升高而增大，此时的阻值为1 ΩC ．此时电源消耗的热功率为4 W ，效率约为66.7%D ．若再串联一定值电阻，电源的输出功率可能不变答案 AD解析 由电源的U －I 图线可知电源的电动势为3 V ，内电阻为1 Ω，此时电阻两端电压为1 V ，通过的电流为2 A ，所以电源消耗的总功率为P ＝EI ＝6 W ，A 项正确；由题图可知R的阻值随电压升高而增大，此时的阻值为R ＝U I＝0.5 Ω，B 项错误；由P r ＝I 2r 知此时电源消耗的热功率为4 W ，由η＝UI EI×100%知电源的效率是33.3%，C 项错误；当内、外电阻相等时，电源的输出功率为最大，所以再串联一定值电阻，电源的输出功率可能不变、增大或减小，D 项正确．10.如图所示的电路中，灯泡A 和灯泡B 原来都是正常发光的，现在突然灯泡A 比原来变暗了些，灯泡B 比原来变亮了些，则电路中出现的故障可能是( )A ．R 3断路B ．R 2断路C ．R 1短路D ．R 1、R 2同时短路答案 B解析 由电路图可知，通过灯泡A 的电流等于通过灯泡B 的电流与通过R 2的电流之和．灯泡A比原来变暗了些，灯泡B比原来变亮了些，说明通过灯泡B的电流变大，而通过灯泡A 的电流变小，因此通过R1的电流变小，所以选B项．R3断路或R1短路都会使两灯泡都比原来变亮；R1、R2同时短路会使灯泡A比原来变亮，灯泡B熄灭．11．(2016·黄冈模拟)如图所示的电路中，电源的电动势E和内阻r一定，A、B为平行板电容器的两块正对金属板，R1为光敏电阻．当R2的滑动触头P在a端时，闭合开关S，此时电流表Ⓐ和电压表的示数分别为I和U.以下说法正确的是( )A．若仅将R2的滑动触头P向b端移动，则I不变，U增大B．若仅增大A、B板间距离，则电容器所带电荷量减少C．若仅用更强的光照射R1，则I增大，U增大，电容器所带电荷量增加D．若仅用更强的光照射R1，则U变化量的绝对值与I变化量的绝对值的比值不变答案BD解析若仅将R2的滑动触头P向b端移动，电压表与电流表示数都不变，选项A错误；增大A、B板间距离，电容减小，电容器两端电压不变，由Q＝CU得电荷量减小，选项B正确；光照更强，光敏电阻R1变小，根据串联分压，U变小，选项C错误；U变化量的绝对值与I 变化量的绝对值的比值就等于r，选项D正确．12．如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动触头P在a处，此时绝缘线向右偏离竖直方向，电源的内阻不能忽略，则下列判断正确的是( )A．小球带负电B．当滑动触头从a向b滑动时，绝缘线的偏角θ变大C．当滑动触头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动触头停在b处时，电源的输出功率一定大于滑动触头在a处时电源的输出功率答案 C解析根据电路图可知φA>φB，A、B间电场强度方向水平向右，小球受电场力方向也向右，故小球带正电，A项错误．当滑动触头从a向b滑动时，R1两端电压减小，板间场强减小，绝缘线的偏角变小，所以B项错误．当极板间电压减小时，由Q＝CU可知Q减小，电容器放电，电流表中有电流，方向从上向下，所以C项正确．由于电源的内阻与外电阻的关系不确定，所以无法判断电源的输出功率变化情况，D项错误．13.如图所示，M 、N 是两块水平放置的平行金属板，R0为定值电阻，R 1，R 2为可变电阻，开关S 闭合．质量为m 的带正电荷的微粒从P 点以水平速度v 0射入金属板间，沿曲线打在N 板上的O点．若经下列调整后，微粒仍从P 点以水平速度v 0射入，则关于微粒打在N 板上的位置说法正确的是( )A ．保持开关S 闭合，增大R 1，粒子打在O 点左侧B ．保持开关S 闭合，增大R 2，粒子打在O 点左侧C ．断开开关S ，M 极板稍微上移，粒子打在O 点右侧D ．断开开关S ，N 极板稍微下移，粒子打在O 点右侧答案 AD解析 保持开关S 闭合，R 0两端的电压为U ＝E R 0＋R 1·R 0，增大R 1，U 将减小，电容器两端的电压减小，故粒子受重力和电场力，产生的加速度增大，则d 2＝12at 2，水平位移为x ＝v 0t ＝v 0d a，水平位移将减小，故粒子打在O 点左侧，故A 项正确；保持开关S 闭合，增大R 2，不会影响电阻R 0两端的电压，故粒子打在O 点，故B 项错误；断开开关，平行板带电量不变，平行板间的电场强度为E ＝U d ，结合C ＝Q U 及C ＝εS 4πkd 可得E ＝4πkQ S ε，电场强度不变，故加速度不变，M 极板稍微上移，不会影响离子的运动，故还打在O 点，故C 项错误；若N极板稍微下移，偏转量增大，根据d ′＝12at 2，水平位移为x ＝v 0t ＝v 02d ′a，水平位移将增大，故粒子打在O 点右侧，故D 项正确．14．如图甲所示，其中R 两端电压U 随通过该电阻的直流电流I 的变化关系如图乙所示，电源电动势为7.0 V(内阻不计)，且R 1＝1 000 Ω(不随温度变化)．若改变R 2，使AB 与BC 间的电压相等，这时( )A ．R 的阻值为1 000 ΩB ．R 的阻值为1 300 ΩC ．通过R 的电流为1.5 MaD ．通过R 的电流为2.0 mA答案 BC解析 要使AB 与BC 间的电压相等，即有E ＝U AB ＋U BC ，U AB ＝U BC ，解得U BC ＝3.5 V ．而U BC ＝U＋IR 1，联立解得U ＝U BC －IR 1，将U BC ＝3.5 V ，R 1＝1 000 Ω代入得U ＝3.5－1 000I ，在题给图像中作出函数关系U ＝3.5－1 000I 的图像，两图像的交点对应的横纵坐标I ＝1.5 mA ，U ＝2 V 即为公共解，由IR ＝U 解得R ＝U I＝1 300 Ω.二、非选择题15．(2017·济南测试)如图甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图线如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：(1)电源的电动势和内阻；(2)定值电阻R 2的阻值；(3)滑动变阻器的最大阻值．解析 (1)图乙中AB 延长线，交U 轴于20 V 处，交I 轴于1.0 A 处所以电源的电动势为E ＝20 V ，内阻r ＝E I＝20 Ω (2)当P 滑到R 3的右端时，电路参数对应图乙中的B 点，即U 2＝4 V 、I 2＝0.8 A得R 2＝U 2I 2＝5 Ω (3)当P 滑到R 3的左端时，由图乙知此时U 外＝16 V ，I 总＝0.2 A所以R 外＝U 外I 总＝80 Ω 因为R 外＝R 1R 3R 1＋R 3＋R 2 所以滑动变阻器的最大阻值为R 3＝300 Ω。

1．一根粗细均匀的导线，当其两端电压为U 时，通过的电流是I ，若将此导线均匀拉长到原来的2倍时，电流仍为I ，导线两端所加的电压变为( )A ．U /2B ．UC ．2UD ．4U2．如图为三个门电路符号，A 输入端全为“1”，B 输入端全为“0”．下列判断正确的是( )A ．甲为“非”门，输出为“1”B ．乙为“与”门，输出为“0”C ．乙为“或”门，输出为“1”D ．丙为“与”门，输出为“1”3．“测定金属的电阻率”的实验中,由ρ＝πd 2U 4Il可知，对实验结果准确性影响最大是( ) A ．导线直径d 的测量B ．电压U 的测量C ．电流I 的测量D ．导线长度l 的测量4．利用图象处理物理问题是我们常用的方法，试根据目前所学知识判断，下列图象跟坐标轴所围成的面积ABCD 存在实际物理意义的是( )5．如图所示，定值电阻R 1＝10 Ω，R 2＝8 Ω，当开关S 接“1”时，电流表示数为0.20 A ，那么当S 接“2”时，电流表示数的可能值为(电源内阻不可忽略) ( )A ．0.28 AB ．0.25 AC ．0.22 AD ．0.19 A6．已知某一表头G ，内阻Rg ＝30 Ω，满偏电流I g ＝5 mA ，要将它改装为量程为0～3 A 的电流表，所做的操作是( )A ．串联一个570 Ω的电阻B ．并联一个570 Ω的电阻C ．串联一个0.05 Ω的电阻D ．并联一个0.05 Ω的电阻7．小灯泡通电后，其电流I 随所加电压U 变化的图线如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线，则下列说法不．正确的是( . ) A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝U 1I 2C ．对应P 点，小灯泡的电阻为R ＝U 1I 2－I 1D ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积8．所示电路中，r 是电源的内阻，R 1和R 2是外电路中的电阻，如果用P r 、P 1和P 2分别表示电阻r 、R 1和R 2上所消耗的功率，当R 1＝R 2＝r 时，P r ∶P 1∶P 2等于( )A ．1∶1∶1B ．2∶1∶1C ．1∶4∶4D ．4∶1∶19．如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则( )A ．电容器中的电场强度将增大B ．电容器上的电荷量将增大C ．电容器的电容将减小D ．液滴将向下运动10如图所示，直线a 为某电源的路端电压随电流的变化图线，直线b 为电阻R 两端的电压随电流强度的变化图线，用该电源和该电阻组成的闭合电路，电源的输出功率和电源的内电阻分别是( )A ．4 W,0.5 ΩB ．6 W,1 ΩC ．4 W,1 ΩD ．2 W,0.5 Ω11．用如图所示电路，测定一节干电池的电动势和内阻．电池的内阻较小，为了防止在调节滑动变阻器时造成短路，电路中用一个定值电阻R 0起保护作用．除电池、开关和导线外，可供使用的实验器材还有：a ．电流表(量程0.6 A 、3 A)；b ．电压表(量程3 V 、15 V)；c ．滑动变阻器(阻值范围0～10 Ω、额定电流2 A)；d ．滑动变阻器(阻值范围0～100 Ω、额定电流1 A)．那么(1)要正确完成实验，电压表的量程应选择__________ V ，电流表的量程应选择__________ A ；R 应选择阻值范围是________Ω的滑动变阻器．(2)引起该实验系统误差的主要原因是________．12． (1)某额定电压为8 V 的灯泡的伏安特性曲线如图所示．若将它与一个R ＝7 Ω的定值电阻串联后接在电动势E ＝8 V 、内阻r ＝1 Ω的电源上，则通过该灯泡的实际电流为________ A ，该灯泡的实际功率为________ W.(2)在测定金属丝电阻率的实验中，用螺旋测微器测得金属丝的直径如图甲所示，d ＝________mm ；用多用电表的“×1”欧姆挡，调零后测得金属丝的电阻值如图乙所示，R ＝________Ω.若实验中测出金属丝的长度为L ，则该金属丝电阻率的表达式ρ＝________(用符号表示)．13．如图所示，电源电动势E ＝10 V ，内阻r ＝1 Ω，电容器的电容C ＝40 μF ，电阻R 1＝R 2＝4 Ω，R 3＝5 Ω.接通开关S ，待电路稳定后，求：(1)理想电压表V 的读数；(2)电容器的带电量．14．如图所示，电源的电动势为50V ，电源内阻为1.0Ω，定值电阻R=14Ω，M 为直流电动机，电枢电阻R ′=2.0Ω，电动机正常运转时，电压表读数为35V ，求在100s 时间内电源做的功和电动机上转化为机械能的部分是多少？15．如图所示的电路中，两平行金属板A 、B 水平放置，两板间的距离d=40 cm ．电源电动势E=24V ，内电阻r =1Ω，电阻R =15Ω．闭合开关S ，待电路稳定后，将一带正电的小球从B 板小孔以初速度v 0 = 4m/s 竖直向上射入板间．若小球带电量为q =1×10-2C ，质量为m=2×10-2 kg ，不考虑空气阻力．那么，滑动变阻器接入电路的阻值为多大时，小球恰能到达A 板？此时，电源的输出功率是多大？（取g =10 m/s 2）M V R r E。

2014年致远外国语学校高二物理选修3-1寒假作业一第一章《静电场》单元测试题一、选择题（本题共10小题，每小题4分。

在每个小题给出的四个选项中，至少有一个选项是正确的，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1. 如图，在正六边形的a 、c 两个顶点上各放一带正电的点电荷，电量的大小都是1q ，在b 、d 两个顶点上，各放一带负电的点电荷，电量的大小都是2q ，21q q >已知六边形中心O 点处的场强可用图中的四条有向线段中的一条来表示，它是哪一条？（ ）A ．1EB ．2EC ．3ED ．4E2. 如图所示，P 、Q 是两个电量相等的正电荷，它们的连线的中点是O ，A 、B 是中垂线上的两点，OA ＜OB ，用A E 、B E 、A U 、B U 分别表示A 、B 两点的场强和电势，则( )A ．A E 一定大于B E ，A U 一定大于B UB ．A E 不一定大于B E ，A U 一定大于B UC ．A E 一定大于B E ，A U 不一定大于B UD ．AE 不一定大于B E ，A U 不一定大于B U3. 在场强大小为E 的匀强电场中，一质量为m 、带电量为q 的物体以某一初速沿电场反方向做匀减速直线运动，其加速度大小为0.8qE/m ，物体运动S 距离时速度变为零．则( )A ．物体克服电场力做功qESB ．物体的电势能减少了0.8qESC ．物体的电势能减少了qESD ．物体的动能减少了0.8qES４．如图，O 是一固定的点电荷，另一点电荷P 从很远处以初速度0v 射入点电荷O 的电场，在电场力作用下的运动轨迹是曲线MN 。

a 、b 、c 是以O 为中心，c b a R R R 、、为半径画出的三个圆，a b b c R R R R -=-。

1、2、3、4为轨迹MN 与三个圆的一些交点。

以12W 表示点电荷P 由1到2的过程中电场力做的功的大小，34W 表示由3到4的过程中电场力做的功的大小，则（ ）A ．34122W W =B ．34122W W >C ．P 、Q 两电荷可能同号，也可能异号D ．P 的初速度方向的延长线与O 之间的距离可能为零5. 平行金属板水平放置，板间距为0.6cm ，两板接上6×103V 电压，板间有一个带电液滴质量为4.8×10-10 g ，处于静止状态，则油滴上有元电荷数目是（g 取10m/s 2）（ ） A.3×106 B.30 C.10 D.3×1046. 如图所示,平行板电容器的两个极板A 、B 分别与电源的正、负两极始终相连，B 板接地，板间电场中有一固定点P ，一下说法正确的是（ ）A ．若将A 板向下平移而B 板不动则电容器的电量增加B ．改变电容器AB 板间的间距不会影响P 点的电场强度C ．若将A 板向上平移而B 板不动，P 点的电势升高D ．若将B 板向下平移而A 板不动，P 点的电势升高7. 如图所示，粗糙程度均匀的绝缘斜面下方O 点处有一正点电荷，带负电的小物体以初速度v 1从M 点沿斜面上滑，到达N 点时速度为零，然后下滑回到M 点，此时速度为V 2（v 2＜v 1）。

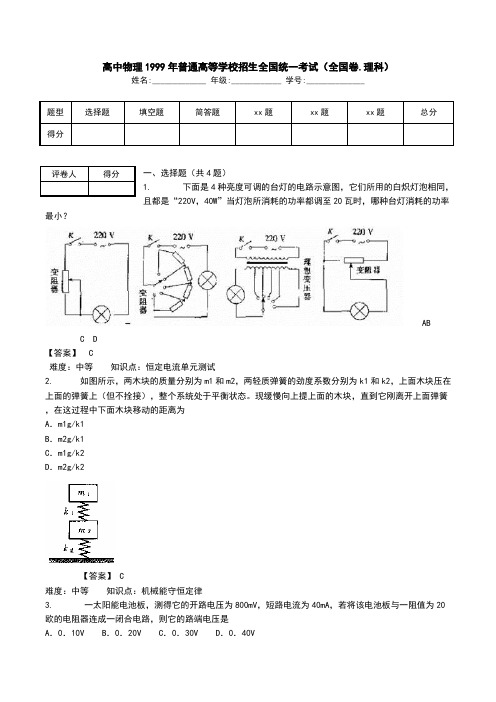

高中物理1999年普通高等学校招生全国统一考试（全国卷.理科）姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、选择题（共4题）1. 下面是4种亮度可调的台灯的电路示意图，它们所用的白炽灯泡相同，且都是“220V，40W”当灯泡所消耗的功率都调至20瓦时，哪种台灯消耗的功率最小？ABC D【答案】 C难度：中等知识点：恒定电流单元测试2. 如图所示，两木块的质量分别为m1和m2，两轻质弹簧的劲度系数分别为k1和k2，上面木块压在上面的弹簧上（但不拴接），整个系统处于平衡状态。

现缓慢向上提上面的木块，直到它刚离开上面弹簧，在这过程中下面木块移动的距离为A．m1g/k1B．m2g/k1C．m1g/k2D．m2g/k2【答案】 C难度：中等知识点：机械能守恒定律3. 一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20欧的电阻器连成一闭合电路，则它的路端电压是A．0．10V B．0．20V C．0．30V D．0．40V评卷人得分【答案】 D难度：基础知识点：闭合电路的欧姆定律4. 假设地球表面不存在大气层，那么人们观察到的日出时刻与实际存在大气层的情况相比A．将提前B．将延后C．在某些地区将提前，在另一些地区将延后D．不变【答案】 B难度：中等知识点：固液体和气体单元测试二、多项选择（共8题）1. 一物体静止在升降机的地板上，在升降机加速上升的过程中，地板对物体的支持力所做的功等于A．物体势能的增加量B．物体动能的增加量C．物体动能的增加量加上物体势能的增加量D．物体动能的增加量加上克服重力所做的功【答案】 CD难度：中等知识点：机械能守恒定律2. 如图，细杆的一端与一小球相连，可绕过O点的水平轴自由转动现给小球一初速度，使它做圆周运动，图中a、b分别表示小球轨道的最低点和最高点，则杆对球的作用力可能是A．a处为拉力，b处为拉力B．a处为拉力，b处为推力C．a处为推力，b处为拉力D．a处为推力，b处为推力【答案】 AB难度：中等知识点：生活中的圆周运动3. 地球同步卫星到地心的距离r可由求出，已知式中a的单位是m，b的单位是S，c 的单位是m/s2，则A．a是地球半径，b是地球自转的周期，c是地球表面处的重力加速度B．a是地球半径，b是同步卫星绕地心运动的周期，c是同步卫星的加速度C．a是赤道周长，b是地球自转周期，c是同步卫星的车速度D．a是地球半径，b是同步卫星绕地心运动的周期，c是地球表面处的重力加速度【答案】 AD难度：容易知识点：万有引力理论的成就4. 一匀强磁场，磁场方向垂直纸面，规定向里的方向为正在磁场中有一细金属圆环，线圈平面位于纸面内，如图1所示。

2021高考物理一轮复习电学部分专题04恒定电流单元测试卷B卷一、单选1．如图所示，是电阻R的I－U图象，图中α＝45°，由此得出A. 电阻R＝0.5 ΩB. 电阻R＝2.0 ΩC. 因I－U图象的斜率表示电阻的倒数，故R＝＝1.0 ΩD. 在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是2.0C【答案】B【解析】依照电阻的定义式R=U/I可知，I-U图象斜率的倒数等于电阻R，但不能依照直线倾角的正切的倒数求解，则得R=10/5Ω=2Ω，故BC错误，B正确．由图知，当U=6V 时，I=3A，则每秒通过电阻横截面的电荷量是q=It=3×1C=3.0C，故D错误．故选B．2．如图所示，平均的长方形金属板，边长为，边长为，当接点、接入电路时电阻阻值为，当接点、接入电路时电阻阻值为，则等于（）A. B. C. D.【答案】D【解析】设金属板的电阻率为，厚度为d，当接点A、B接入电路时，由电阻定律知，当接点C、D接入电路时，由电阻定律知，联立得，故D正确．故选D．3．一个直流电动机，其线圈的电阻是0.5 Ω，当它两端所加电压为6 V时，通过电动机的电流是2 A．由此可知( )A. 电动机消耗的电功率为10WB. 电动机的发热功率为12WC. 电动机输出的机械功率为10WD. 电动机的工作效率为20%【答案】C4．如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U和电流I。

图线上点A的坐标为（U1，I1），过点A的切线与纵轴交点的纵坐标为（0，I2）。

当小灯泡两端电压为U1时，其电阻等于（）A. B. C. D.【答案】B【解析】小灯泡两端电压为U1时，通过小灯泡的电流为I1，依照欧姆定律得：。

故B正确。

5．一根长为L、横截面积为S的金属棒，其电阻率为。

棒内单位体积内的自由电子数为n，电子的电量为e，在棒两端加上恒定电压U时，棒内产生电流，则自由电子定向移动的速率为A. B. C. D.【答案】A【解析】导体中的电流为I=neSv导体的电阻为导体两端的电压为U=RI解得：，故选A.6．将一电源与一电阻箱连接成闭合回路，测得电阻箱所消耗功率P与电阻箱读数R变化的曲线如图所示，由此可知( )A. 电源最大输出功率可能大于45WB. 电源内阻一定等于5ΩC. 电源电动势为45VD. 电阻箱所消耗功率P最大时，电源效率大于50%【答案】B【解析】A.由电阻箱所消耗功率P与电阻箱读数P变化的曲线可知，电阻箱所消耗功率P最大为45W，因此电源最大输出功率为45W，选项A错误；B.电源输出功率最大的条件可知，电源输出功率最大时，外电路电阻等于电源内阻，因此电源内阻一定等于5Ω，选项B正确；C.由电阻箱所消耗功率P最大值为45W可知，现在电阻箱读数为R=5Ω， ,解得：E=30V，故C错误；D.电阻箱所消耗功率P最大时，电源效率为50%，选项D错误。

第七章综合测试题本卷分第Ⅰ卷(选择题)和第Ⅱ卷（非选择题）两部分．满分100分，考试时间90分钟．第Ⅰ卷（选择题共40分)一、选择题(共10小题,每小题4分,共40分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求,有些小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．下列说法正确的是( )A．由R＝错误!知，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．比值错误!反映了导体阻碍电流的性质，即电阻R＝错误!C．导体中电流越大,导体电阻越小D．由I＝错误!知，通过一段导体的电流跟加在它两端的电压成正比[答案］BD［解析] 导体的电阻决定于导体自身，与U、I无关，故A、C错误；比值UI反映了导体对电流的阻碍作用，是电阻的定义式，即选项B正确；由欧姆定律可知，D项正确．2．下面关于多用电表的使用中出现的一些与事实不相符合的现象有（）A．待测电阻不跟别的元件断开,其测量值将偏大B．测量电阻时，用两手碰表笔的金属杆，其测量值偏小C．测量电阻时,如果电路不和电源断开，可能出现烧坏表头的情况D．用多用电表测量60W灯泡的电阻,其阻值比用额定电压和额定功率算出的电阻大［答案] AD［解析] 待测电阻不跟别的元件断开时,可能是与其他元件并联，测量值可能偏小；测电阻时，两手碰表笔的金属杆，人体电阻与待测电阻并联，测量值偏小；测量电阻时，如果电路不和电源断开，欧姆表两端的电压可能过大，从而烧坏电表：用多用表测量灯泡的电阻，测量的是灯泡不发光时的电阻,灯泡用额定电压和额定功率计算出的电阻是灯泡正常发光时的电阻，灯泡正常发光时温度很高，电阻较大，故应选A、D.3。

中国江苏某一品牌的太阳能热水器中含有辅助电加热控制器，当太阳能不足时，热水器中的水温达不到所需要的温度，热水器内安装的电阻丝辅助加热装置会自动工作，如图所示，如要在最短的时间内将水加热到预期的温度，应将选择开关置于哪一个档位( ）A．“0”档B．“1”档C．“2”档D．“3”档[答案］B[解析］太阳能热水器需要温度是定值，吸收的能量是定值，根据Q＝错误!t，若时间最短，电阻R必须最小，所以应该选择开关置于“1"档，选B项．4．粗细均匀的金属环上A、B、C、D四点把其周长分成四等份，如图所示，当A、C点接入电路中时，圆环消耗的电功率为P；当A、B点接入电路时,圆环消耗的电功率为(电源电阻不计)（）A．3P B．4P/3C．P D．3P/4[答案］D[解析］设金属环的总电阻为4R，则A、C接入电路中时，金属环的总电阻为3R4，圆环消耗的电功率为P＝错误!＝错误!，当A、B点接入电路中时，则并联的电阻为R，则功率P1＝错误!＝错误!P，D正确．5．(2012·北京朝阳区模拟）电动势为E、内阻为r的电源,与定值电阻R1，R2，R3连接成如图所示的电路．当开关S闭合时( ）A．电压表和电流表的示数均减小B．电压表和电流表的示数均增大C．电压表的示数减小，电流表的示数增大D．电压表的示数增大,电流表的示数减小［答案］A［解析] 由题图知,电阻R2与R3并联，闭合开关S时,R2接入电路，故电路总电阻变小，电流变大，内电压变大，外电压变小，电压表示数变小，又因为电流变大，电阻R1分压变大，并联部分分压变小，故通过R3的电流变小，电流表示数变小，故A正确．6．（2012·杭州模拟）酒精测试仪利用的是一种二氧化锡半导体型酒精气体传感器，酒精气体传感器的电阻随酒精气体浓度的变化而变化．在如图所示的电路中，R和R0为定值电阻，不同的酒精气体浓度对应着传感器的不同电阻，因此，显示仪表读数的指针与酒精气体浓度有了对应关系．如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，那么，电压表示数U与酒精气体浓度c之间的对应关系正确的是（)A．U越大，表示r′越大c越大，c与U成正比B．U越小，表示r′越小c越大，但是c与U成正比C．U越小，表示c越小,c与U成反比D．U越大,表示c越小,但是c与U不成正比［答案] D［解析］根据闭合电路的欧姆定律可得U＝ER0R0＋R＋r＋r′,如果二氧化锡半导体型酒精气体传感器电阻r′的倒数与酒精气体的浓度成正比，错误!＝kc，两式联立得U＝错误!，故可得D项正确．7．（2012·哈尔滨模拟)如图所示，闭合开关S后，在滑动触头P由a端滑向b端过程中,下列表述正确的是（）A．路端电压变大B．电流表的示数变大C．电阻R2消耗的功率变大D．电阻R1上的电流变小［答案］C［解析］滑动触头向b端滑动过程中，滑动变阻器连入电路的电阻变小，则整个电路中电阻减小，根据闭合电路欧姆定律可知干路上电流I变大，电源内阻分得的电压增大，路端电压U变小，选项A错误；由I3＝错误!可知电流表示数减小，选项B错误；根据I2＝I－I3可知I2变大，则电阻R2消耗功率变大，选项C正确，D错误．8．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图所示，图中U 为路端电压，I 为干路电流,a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ）A 。
