1型继电器由翼板、电磁系统和接点等主要部件组成。在主轴1
上安有翼板5，在副轴12上安装有动接点组11，副轴通过连杆2
受主轴推动。在主轴上还安装有止挡片3。为了限制翼板上下活
动的极限位置，在支架6 上安装有上、下止挡轮4。电磁系统7、
静接点10和9 安装在支架6 上，支架再安装在底座8上。整体结
2020/3/1
JWXC-H310型无极缓动继电7 器
4．按工作可靠程度分类
(1)安全型继电器 依靠自 身结构满足系统的安全要求， 主要是依靠重力作用释放衔 铁。
(2)非安全型继 电器 断电后依靠弹力保证 继电器落下，又称为 弹力式继电器。
2020/3/1
8
三、安全型继电器
城市轨道交通信号系统大多使用安全型继电器以确 保设备具有“故障一安全”特性。安全型继电器一般 为电磁继电器，可采用直流电也可采用交流电，根据 需要还可使继电器具有缓动功能。
比例相当大，但仍需要将继电器电路作为系统主机与
信202号0/3/机1 、轨道电路、转辙机的接口电路。
27
目前轨道交通信号设备中，继电器的作用主要表现 在以下几方面。
(1)表示功能 利用不同继电器表示线路的占用和空 闲、信号的开放和关闭、道岔是否在规定位置、区间 是否闭塞等状态。例如，车站每组联锁道岔均设置定 位表示继电器(DBJ)和反位表示继电器(FBJ)，当有关 继电器吸起时表示该道岔在定位或在反位，进而利用 继电器触点接通控制台或显示屏的相关表示灯，并实 现有关设备间的相互控制关系。
2020/3/1
图1—3 桥式整流电路
15
3．有极继电器
有极继电器根据线圈中电流 极性不同而具有定位和反位两种 稳定状态，这两种稳定状态在线 圈中电流消失后，仍能继续保持， 所以又称为极性保持继电器。它 的特点是在电磁系统中增加了永 久磁钢。在线圈中通以规定极性 的电流时，继电器吸起，断电后 衔铁仍能保持在吸起位置；通以 反向电流时，继电器落下，断电 后仍保持在落下位置。

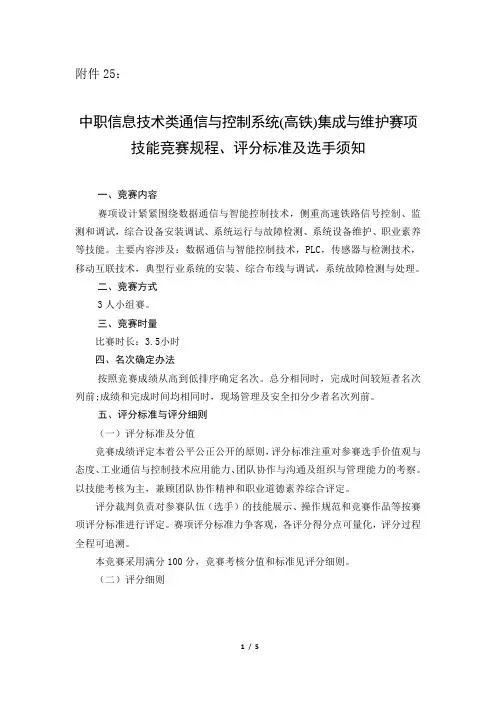

附件25：中职信息技术类通信与控制系统(高铁)集成与维护赛项技能竞赛规程、评分标准及选手须知一、竞赛内容赛项设计紧紧围绕数据通信与智能控制技术，侧重高速铁路信号控制、监测和调试，综合设备安装调试、系统运行与故障检测、系统设备维护、职业素养等技能。

主要内容涉及：数据通信与智能控制技术，PLC，传感器与检测技术，移动互联技术，典型行业系统的安装、综合布线与调试，系统故障检测与处理。

二、竞赛方式3人小组赛。

三、竞赛时量比赛时长：3.5小时四、名次确定办法按照竞赛成绩从高到低排序确定名次。

总分相同时，完成时间较短者名次列前;成绩和完成时间均相同时，现场管理及安全扣分少者名次列前。

五、评分标准与评分细则（一）评分标准及分值竞赛成绩评定本着公平公正公开的原则，评分标准注重对参赛选手价值观与态度、工业通信与控制技术应用能力、团队协作与沟通及组织与管理能力的考察。

以技能考核为主，兼顾团队协作精神和职业道德素养综合评定。

评分裁判负责对参赛队伍（选手）的技能展示、操作规范和竞赛作品等按赛项评分标准进行评定。

赛项评分标准力争客观，各评分得分点可量化，评分过程全程可追溯。

本竞赛采用满分100分，竞赛考核分值和标准见评分细则。

（二）评分细则六、赛点提供的设施设备仪器清单本次竞赛采用智联友道科技有限公司开发的通信与控制系统（高铁）集成与维护实训平台。

设施设备清单具体见下表:七、选手须知（一）比赛使用工具及耗材所有比赛用到的工具及耗材均由赛点提供。

（二）主要技术规程及要求ISO/IEC 11801:2002《信息技术用户建筑群的通用布缆》IPC-A-610 印制电路板组件可接受性标准GB/T13926 《工业过程测量和控制装置的电磁兼容性》GB 2423 《电工电子产品基本环境试验规程》GB/T6593-1996 《电子测量仪器质量检测规则》GB/T 15969-1995 《可编程序控制器》GB/T 7159-1987 《电气技术中的文字符号制定通则》GB/T21746—2008《教学仪器设备安全要求总则》GB/T13423-1992《工业控制用软件评定准则》GB 14081 《系列国家低压电器标准》GB/T4728.1-2005《电气简图用图形符号》GB/T5465.2-1996《电气设备用图形符号》GB21671-2008 局域网系统验收测评规范LD/T81.1-2006 职业技能实训和鉴定设备技术规范（三）选手注意事项1.各参赛队应在竞赛开始前一天规定的时间段进入赛场熟悉环境。

-P0116 +P0114
-P0108 S0106
S0105 -P0107
注意：照明灯从底座看 6A/250V向上时为 左正右负
左侧面板
B
S0104
S0103
左侧门打开指示灯 -P0105
X1 X2 红 L3
左侧门关闭指示灯 -P0106
X1 X2 绿 L4
C
+P0104
+P0103
左侧门打开按钮
Q0103
Revision
Sheet of Drawn By:
1
2
3
4
5
6
7
8
D

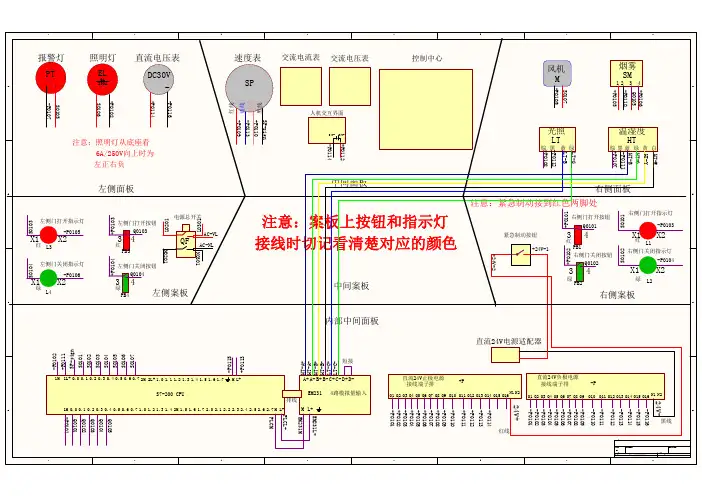

1M 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 1.0 1.2 1.3 1.4 2M 1.5 1.6 1.7 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 M L+
