风电场工程施工测量技术方案

风电工程测量方案引言随着环保意识的提高，风能等新能源成为发展热点。

风电作为一种不可再生的新能源，被国家推崇并加大了相关的政策支持。

其产生的电力清洁环保、来源广泛，不仅能够有效节能减排，还非常有利于保护环境，因此得到了越来越多用户的追捧。

但是，在风电的建设和运行过程中，一项重要的工作便是测量。

为更好地解决风电工程建设和运行监测中的测量问题，本文将根据风电工程中的测量需要，制定一份具有可行性的风电工程测量方案。

测量目的风电场地面特征复杂，且风机组尺寸较大，因此可以通过测量来获取风机组的信息，进而更好地进行风电工程建设和运营监测，并提高其效率和经济性。

本测量方案的目的是：•确定风电场供电变压器、工程堆放场、办公楼、厂房、道路等建筑物的三维坐标；•定位风电机组的坐标与高程，以及确定轮毂安装高程；•了解翻译架施工质量，确保风机组的安全；•测量监测风机组的运行状态及出力结果，为风电风场的管理提供参考依据。

测量方案地形测量在测量开始前，需要先进行一次地形测量，以确定地形高程，从而了解风电场的地形情况。

对于地形复杂的地方，提前预留传输数据的时间，以保证能够进行充分地形分析。

密集三角形网建设在确定地形高程后，可以进行密集三角形网的建设。

三角形网建设是风电工程中关键性的一步，直接决定测量结果的精度与准确度。

其实施步骤如下：1.按照风电场建设的规划图，按照已确定的地形高程，采用全站仪或GPS仪测量各个位置的三维坐标，这些位置的安排要保证全局三角网有序、分布均匀；2.根据测站采集的数据，通过三角形方位角和距离计算三角形之间的边长和角度，确定三角形网的建立位置；3.继续采集三角形内外顶点的坐标数据，测量精度要求按照实际情况合理确定，一般要求以0.02mm为单位，确保网格边缘的测量精度和网格内部的平方误差控制在合理范围内。

机组及机组基础的建设机组及基础的建设是风电工程中较为重要的一步，这直接关系到风电的稳定性和可靠性。

其实施步骤如下：1.在三角形网构建出的坐标基础上，在风机组的安装位置确定重心位置，按照机组安装的要求确定其在三维坐标中的位置；2.在机组安装点进行基础测量确定机组的三维坐标；3.测量机组基础、塔筒竖向长度等，确保每台风机的高度一致，在风机拼装时减小位置校正的工作量。

海上风电施工测量技术摘要：海上风电项目施工难度大且测量精度要求高，因此必须建立具有科学性、针对性的测量方案，并在此基础上完成控制网布设、计算机数据处理、测量精度控制等方面的工作。

关键词：海上风电；施工测量技术；应用前言风力发电作为可持续发展的清洁型能源，是我国未来能源发展的重要方向，一直以来都是社会各界技术人员关注的热点话题。

与陆上风电场相比，海上风电场具有可利用海域面积广、对生态环境影响小、风能资源丰富、有较高的年利用小时数、单机容量大、更有利于大规模开发等优点，近年来得到迅猛发展，海上风电场建设已从近岸逐步走向近海。

海上风电场工程因其离岸距离远、场区面积大、开阔海域缺少固定点，无法按传统的陆上工程测量规范要求建立施工测量控制网而具有施工测量解决方案的特殊性。

1工程概况华能江苏大丰海上风电工程位于大丰区海域，场区的规划面积为127km2，项目距离岸边的距离为55km左右；在风场场区之内，海底为复杂地形情况，水深在3m至13m的范围之间。

华能江苏大丰海上风电工程的设计装机容量为400MW，分两期建设完成，一期工程与二期工程的规划装机容量分别为300MW与100MW。

在风电场的西侧海域，建设了一座220kV的海上升压站，海上升压站最终与大丰220kV汇流站进行连接。

2仪器设备配置在施工过程中，充分结合工程实际情况，并综合考虑了工程进度与相关标准规定的质量要求，对施工测量中所需的仪器设备进行了科学合理的配置，主要包含有索佳B40型水准仪、S86-T型GNSS接收机、中海达测深仪、经纬仪与水准仪等。

3测量控制的实施3.1控制网布设在正式开展施工测量之前，需要做好相应的准备工作：首先应当对施工海域现有的地形图、相关地质资料、总平面布置图等相关资料进行有效的收集，在此基础之上对相关测量规范及招投标文件资料进行充分的参考；同时还需要对监理移交的相关资料与数据进行全面而有效的复核与验算。

准备工作完成之后，开始进行控制网的布设，控制网布设的过程中，需要注意如下几个方面的要点：1）在充分结合实际情况的基础之上，严格遵循相关标准中规定的精度要求对控制网进行布设。

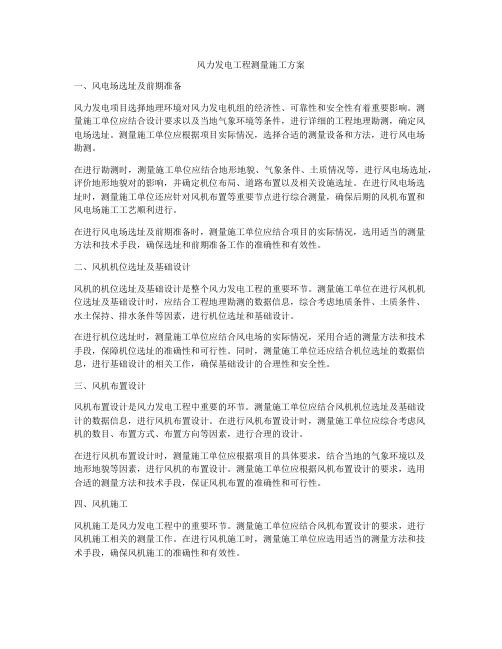

风力发电工程测量施工方案一、风电场选址及前期准备风力发电项目选择地理环境对风力发电机组的经济性、可靠性和安全性有着重要影响。

测量施工单位应结合设计要求以及当地气象环境等条件，进行详细的工程地理勘测，确定风电场选址。

测量施工单位应根据项目实际情况，选择合适的测量设备和方法，进行风电场勘测。

在进行勘测时，测量施工单位应结合地形地貌、气象条件、土质情况等，进行风电场选址，评价地形地貌对的影响，并确定机位布局、道路布置以及相关设施选址。

在进行风电场选址时，测量施工单位还应针对风机布置等重要节点进行综合测量，确保后期的风机布置和风电场施工工艺顺利进行。

在进行风电场选址及前期准备时，测量施工单位应结合项目的实际情况，选用适当的测量方法和技术手段，确保选址和前期准备工作的准确性和有效性。

二、风机机位选址及基础设计风机的机位选址及基础设计是整个风力发电工程的重要环节。

测量施工单位在进行风机机位选址及基础设计时，应结合工程地理勘测的数据信息，综合考虑地质条件、土质条件、水土保持、排水条件等因素，进行机位选址和基础设计。

在进行机位选址时，测量施工单位应结合风电场的实际情况，采用合适的测量方法和技术手段，保障机位选址的准确性和可行性。

同时，测量施工单位还应结合机位选址的数据信息，进行基础设计的相关工作，确保基础设计的合理性和安全性。

三、风机布置设计风机布置设计是风力发电工程中重要的环节。

测量施工单位应结合风机机位选址及基础设计的数据信息，进行风机布置设计。

在进行风机布置设计时，测量施工单位应综合考虑风机的数目、布置方式、布置方向等因素，进行合理的设计。

在进行风机布置设计时，测量施工单位应根据项目的具体要求，结合当地的气象环境以及地形地貌等因素，进行风机的布置设计。

测量施工单位应根据风机布置设计的要求，选用合适的测量方法和技术手段，保证风机布置的准确性和可行性。

四、风机施工风机施工是风力发电工程中的重要环节。

测量施工单位应结合风机布置设计的要求，进行风机施工相关的测量工作。

某风电场工程平面高程测量控制网施工方案一、工程概述本风电场工程平面、高程测量控制网施工方案旨在通过测量控制网的布设和实施，保证风电场各项工程建设达到设计要求，并为后续风电机组的安装、调试和运维提供准确的空间位置和高程数据。

二、控制网布设原则1.布设原则：根据工程平面布置尽量选择具有稳定土质的地表平整区域。

2.控制网精度：位置精度不大于1cm，高程精度不大于2cm，并考虑不同地形地貌对控制网精度的影响。

3.控制网密度：根据工程的复杂程度和要求，合理选择控制网的布设密度，以满足后续工程测量需求。

三、控制网布设方案1.主控制网布设：施工风电场的总平面控制网布设，采用观测点累次复测的方法，通过闭合差控制，保证风电场整体位置精度。

（1）测站选址：选择地势较高、土质稳定的区域作为测站选址，保证观测点不受地形起伏和土壤变化的影响。

（2）基准点选择：选择公认的国家基准点作为控制网的基准点，保证测量结果的可靠性。

（3）控制网密度：对于较大的风电场工程，可根据工程规模和复杂程度，合理增加控制网的密度，以保证测量结果的准确性。

2.次级控制网布设：根据风电场具体情况，采用多次观测和复测的方法，建立次级控制网，用以控制风电场内部的工程平面、高程和偏差。

（1）观测方案设计：根据风电场内各个子区域的特点，制定观测方案，合理布设观测点，保证测量结果的准确性。

（2）数据处理：针对观测数据，进行精确处理，计算得到各个工程平面的位置和高程数据。

（3）控制点的设置：在风电场的每个子区域内，根据观测点的位置精度要求，设置控制点，用于后续测量的平差和校核。

四、施工方案1.准备工作：组织施工人员和测量设备，制定详细的施工计划和任务分工，进行现场勘测和布设控制网的前期准备。

2.主控制网施工：根据主控制网布设方案，在选定的测站上，依次进行测量观测、数据处理和控制点设置等工作。

3.次级控制网施工：根据次级控制网布设方案，在风电场各个子区域内，依次进行测量观测、数据处理和控制点设置等工作。

风电场土建工程施工技术方案和措施第一节总体施工方案本工程总体施工顺序：测量→道路施工→开闭站内建筑物施工→开闭站内构筑物施工→风机基础施工→风机单元变基础施工第二节平面、高程测量控制网施工方案本工程施工范围大，点多面广，测量精度要求高，并有大量设备基础、地下结构及预埋螺栓等，高程和轴线的控制是测量工作的重点和难点，要引起高度重视。

在工程开工之前，测量工程师根据业主提供的厂区坐标控制点和高程控制点，结合总平面图和施工总平面布置图，制定相应的测量方案，并依此建立适用于整个系统工程施工的厂区、建（构）筑物的半永久性平面控制网和高程控制网。

所有仪器和钢尺在使用前必须经鉴定检验，合格后方可使用。

为了保证工程高速优质建成，成立专业测量作业班组。

配备全站仪2台，经纬仪、水准仪各6台。

全站仪、水准仪和经纬仪将根据使用情况，定期进行检验和校正，仪器检验和校正将严格按照有关规定进行。

在测量放线前，将所有要用的仪器及钢尺进行检定，合格后方可使用。

对水准仪，根据检定规程规定，在其检定周期内，进行检查和校正，以随时保证使用时的观测精度。

施工测量根据场地情况、设计与施工的要求，按照便于控制全面又能长期保留的原则，测设施工场地平面控制网与标高控制网,并经验收合格。

因施工范围较大，采用轴线法在地面上测定两条相互垂直的主轴线，作为首级控制，然后以主轴线上的已知点作为起算点，用导线网来进行加密。

加密导线可按各建筑物施工精度不同要求或按不同的开工时间，来分期测设。

熟悉和核对设计图中的各部位尺寸关系，制定各细部的放样方案并准备好放样数据。

从施工流水的划分、开工次序、进度安排和施工现场工程布置情况等方面，了解测量放线的先后次序，根据现场施工总平面与各方面的协调。

选好点位，防止事后相互干扰，以保证控制网中主要点位能长期稳定地保留，根据设计要求和施工部署，制定切实可靠的测量放线方案。

主轴线的控制主轴线的控制采用全站仪。

根据本工程的实际情况，建立平面控制方格网，点位布置要考虑便于方格网测量和施工定线需要，布设在建筑周围、次要通道或空隙处，以便长期保存。

风电场工程测量技术的实施方案1. 项目背景随着我国能源结构的调整和风电产业的快速发展，风电场工程测量技术在风电场建设中起到了至关重要的作用。

为确保风电场工程质量，提高风电场的经济效益，本文将详细介绍风电场工程测量技术的实施方案。

2. 测量目标本文档主要针对风电场工程中的以下测量目标进行阐述：- 风电场场地测量- 风电场桩基施工测量- 风电场风机安装测量- 风电场工程建设期与运行期监测3. 测量方法及设备为了实现上述测量目标，我们将采用以下测量方法及设备：3.1 风电场场地测量设备：- 全站仪- 水准仪- 卫星定位接收机方法：- 采用全站仪进行场地的平面控制测量；- 采用水准仪进行场地的高程控制测量；- 利用卫星定位接收机进行场地的精确坐标测量。

3.2 风电场桩基施工测量设备：- 全站仪- 激光测距仪方法：- 采用全站仪进行桩基中心位置的测量；- 利用激光测距仪进行桩基深度和垂直度的测量。

3.3 风电场风机安装测量设备：- 全站仪- 激光测距仪- 经纬仪方法：- 采用全站仪进行风机基础中心位置的测量；- 利用激光测距仪进行风机高度和垂直度的测量；- 利用经纬仪进行风机的水平度测量。

3.4 风电场工程建设期与运行期监测设备：- 无人机航测系统- 地面沉降监测仪- 风力监测仪方法：- 利用无人机航测系统进行工程建设期与运行期的地形、地貌、植被等数据的采集；- 采用地面沉降监测仪进行工程建设期与运行期的地面沉降监测；- 利用风力监测仪进行工程建设期与运行期的风力参数监测。

4. 测量组织与管理为确保测量工作的顺利进行，我们将成立一个专门的测量团队，团队组成如下：- 项目经理：负责测量项目的整体策划、组织、协调和管理工作；- 测量工程师：负责具体测量方法的研究、实施和指导；- 测量员：负责现场测量数据的采集和处理；- 数据分析师：负责测量数据的分析与解释。

5. 质量控制与安全管理为确保测量数据的准确性和安全性，我们将采取以下措施：- 测量设备定期检定和维护，确保设备的精度和可靠性；- 对测量人员进行专业培训，提高测量技能和安全意识；- 制定详细的测量操作规程和应急预案，确保测量工作的顺利进行；- 对测量数据进行严格的质量控制，确保数据的准确性。

风电工程测量方案模板一、工程简介风电工程测量方案主要针对风电场的地形测量、风资源测量以及风电机组的安装测量。

地形测量主要用于确定风电场的地形地貌特征，包括地势高低、地形起伏、地表覆盖情况等；风资源测量主要用于评估风场的风资源状况，包括风速、风向等参数；风电机组的安装测量主要用于确保风电机组的安装位置准确，减少发电效率损失。

二、测量方案1. 测量前准备在进行风电工程测量前，需要做好充分的准备工作。

首先确定测量范围，明确测量目的，确定测量方案。

其次，需要准备好测量设备，包括GPS测量仪、测距仪、风速仪等。

同时，根据测量的具体内容，还需要准备相关的测量辅助设备，如地形图、电子地图等。

此外，还需要确定测量人员和测量时间，确保测量过程安全有序进行。

2. 地形测量地形测量主要用于确定风电场的地形地貌特征，其测量内容包括地势高低、地形起伏、地表覆盖情况等。

地形测量一般采用GPS测量仪进行，通过测量点的位置坐标确定地形特征。

在进行地形测量时，需要根据测量范围确定测量点的布设密度，确保测量结果的准确性。

同时，为了保证测量结果的可靠性，需对地形测量点进行多次重复测量，取平均值作为最终测量结果。

3. 风资源测量风资源测量主要用于评估风场的风资源状况，其测量内容包括风速、风向等参数。

风资源测量通常采用测风塔和风速仪进行，通过在不同高度设置测风塔，以及在不同位置设置风速仪，来获取风场各个部位的风速和风向数据。

在进行风资源测量时，需要根据风电场的实际情况确定测风塔和风速仪的布设位置和高度，确保测量结果的全面和准确。

4. 风电机组安装测量风电机组的安装测量主要用于确保风电机组的安装位置准确，减少发电效率损失。

风电机组安装测量一般采用测距仪进行，通过测量风电机组与地面的距离确定机组的安装高度。

在进行风电机组安装测量时，需要根据风电机组的型号和规格确定测量标准，确保安装位置的准确性。

同时，在测量时需充分考虑风电机组的周围环境因素，确保测量结果的准确性和可靠性。

风电场基础施工方案一、项目概述风电场项目是指利用风能发电的场所，通过风力发电机将风能转化为电能。

风电场基础施工方案旨在规划和实施风电场的基础设施建设，并确保项目按时、安全地完成。

二、项目要求1. 建设规模：根据风电场设计容量，确保基础施工能够支持发电设备的安装和运行。

2. 基础类型：根据具体场地情况和工程要求，确定适合的基础类型，并保证其稳定性和可靠性。

3. 施工时间：合理安排施工进度，确保项目按时完工。

4. 质量要求：严格遵守相关安全标准和工程质量要求，确保风电场基础施工质量符合规定。

三、施工方案1. 前期准备在施工前，需要进行详细的场地勘查和测量，确保土地稳定性和地质条件满足建设要求。

同时，需编制详细的施工计划和风险评估报告，确保施工过程中的安全性。

2. 基础类型选择根据风电场的规模和具体要求，可以选择适合的基础类型，包括浅基础（如筏板基础、条形基础等）和深基础（如灌注桩、钢筋混凝土桩等）。

根据土壤条件和场地特点综合评估，选择最适合的基础类型。

3. 施工流程风电场基础施工的一般流程包括以下步骤：a. 场地平整：清除不适宜建筑的障碍物，平整土地，确保施工条件良好。

b. 基础开挖：按照设计要求进行基础开挖，包括挖土、清理和调整基坑。

c. 基础浇筑：根据基础类型选择相应的浇筑方法，确保混凝土均匀、密实。

d. 基础养护：及时进行养护工作，保证混凝土的强度和稳定性。

e. 检测验收：经过养护后，对基础进行检测和验收，确保质量合格。

4. 安全管理在施工过程中，要严格执行相关的安全管理措施，保障工人的人身安全。

包括但不限于：a. 班前安全教育：对施工人员进行安全教育培训，提高其安全意识和应急处理能力。

b. 安全设施：在施工现场设置合适的安全警示标识和防护设施，确保施工过程中人员和设备的安全。

c. 安全巡视：定期对施工现场进行安全巡视和隐患排查，及时整改和处理存在的安全问题。

五、经济因素风电场基础施工方案应兼顾经济性和效益，包括但不限于：1. 成本控制：控制施工过程中的各项费用，并与项目预算进行对比，确保施工过程中的经济性。

50MW风电场工程施工方案基础施工方案一、土石方（1）挖方根据开挖深度，开槽放坡开挖，坡度系数1:0.75，以确保施工安全。

沟槽开挖采用挖掘机配合人工的方法，机械挖至高于设计底标高20cm左右预留底层土，人工清挖底20cm之前，由施工员用水准仪随时抄平，放出距坑底20cm的水平桩，每隔2.5米打一个钢筋头，人工再根据水平桩铲平设计底标高，修整槽底，清挖的土随挖机挖出。

以确保槽底土壤不被扰动或破坏。

挖出的土应随水电处场面土方及时运走，无法运走应堆放在离基坑5米以外堆放，土不宜堆得过高，用推土机及时碾平压实。

基底每边加宽30cm的施工工作面进行开挖。

基坑经建设、监理、甲方验收后，方可进行下一步施工。

(2）填方回填的土方用挖机运至基坑边，由于汽车及压路机不能进入基坑内，人工运土方到基坑内进行平整，采用打夯机进行分层夯实。

直埋段使用细砂添实。

填土前，将基坑内的垃圾等杂物清除干净。

填土分层铺摊。

每层铺土的厚度为200~300mm。

回填土方每层压实后，按规范进行环刀取样，测出土的干密度，达到要求后，再进行上一层的铺土。

钢筋工程钢筋进场应先核对其材质、型号、数量，并应检查其出厂合格证或材质单，然后取样进行复试，经复试合格后方可用于本工程，不合格的钢筋不得使用。

本工程钢筋采用绑扎搭接，受拉钢筋搭接长度HPB为38d、HRB为47d。

搭接头应相互错开或机械连接，同一截面处钢筋绑扎接头数量不应大于总数的25%。

钢筋遇到孔洞时应尽量绕过，不得截断，如必须截断对应与孔洞口加固环筋焊接锚固。

（1）底板钢筋绑扎放出底板钢筋位置线,先铺底板下层钢筋,绑完下层钢筋后,摆放钢筋马凳, 纵横向间距1米一个,在钢筋马登上摆放纵横两个方向定位钢筋,绑扎上层钢筋。

根据弹好的墙线,将墙伸入基础的插筋绑扎牢固,同时用钢筋将钢筋上部固定,保证甩筋位置准确、垂直、不倾倒变形。

底板中间用马凳筋支撑，保证上层网片位置准确，绑扎牢固，无松动。

准备足够数量水泥砂浆垫块，以保证钢筋的保护层厚度。

风电工程测量方案一、前言风力发电是一种清洁、可再生的能源，一直以来受到全世界的关注和重视。

为了充分利用并开发风能资源，风电工程的测量工作显得尤为重要。

风电工程测量主要包括选址测量、前期工程测量、施工测量和运行维护测量，本文将详细介绍风电工程测量方案，并结合实际案例进行分析和讨论。

二、选址测量1.选址前调查和数据收集选址测量是风电场工程的第一步，也是基础工作之一。

在进行选址前，需要进行充分的前调查和数据收集工作，包括但不限于地形地貌、地下地质、气象条件、土壤特性、环境保护情况、地理信息等。

通过调查和数据收集，可以为后续的选址测量提供依据和支持。

2.选址测量方法及工具选址测量主要采用地理信息系统（GIS）技术、遥感技术、激光雷达技术和GPS定位技术等。

地理信息系统可以对地形地貌、土壤特性和环境保护情况进行空间分析和处理，为选址提供科学依据。

遥感技术可以高效快速地获取大范围的资源信息，为选址提供可靠的数据支持。

激光雷达技术和GPS定位技术可以精确测量地形地貌和地理位置，为选址提供精确的测量数据。

3.选址测量结果分析和评审经过选址测量后，需对所得数据进行分析和评审，包括地形地貌分析、风能资源评估、土壤特性分析、环境保护评估等。

通过分析和评审，可以为选址结果提供科学依据，为后续工作做好准备。

三、前期工程测量1.前期工程测量对象前期工程测量主要针对风电场工程建设前的地质地貌、气象条件、土壤特性、地理位置等进行测量。

2.前期工程测量方法和工具前期工程测量方法主要包括现场测量、地质勘探、测绘测量和气象观测等。

现场测量主要通过实地考察和实地测量，获取具体的地质地貌和土壤特性数据。

地质勘探主要通过地质钻探、地球物理勘探等手段，获取地下地质结构和矿产资源分布等信息。

测绘测量主要通过GPS定位技术和激光雷达技术，获取地理位置和地形地貌等数据。

气象观测主要通过气象站设备和气象数据获取系统，获取气象条件和风能资源等数据。

3.前期工程测量结果分析和评审经过前期工程测量后，需对所得数据进行分析和评审，包括地质地貌分析、气象条件评估、土壤特性分析等。
