F L E C K 中文说明书目录一、产品概述二、工作流程图三、工作系统说明四、设备的安装和运行五、设备安装示意图六、流量型控制器调试步骤七、时间型控制器调试步骤八、故障排除一、产品概述FLECK 全自动控制器以闻名于世的FLECK 公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间、流量或感应器等方式来启动再生。
调整FLECK 系列全自动软水器采用时间同步电机控制全部的工作程序，在7 天或12 天范围内根据需要设定还原周期，二十四小时内任意选择还原时间，并可以对还原过程进行调整。
富来流量型全自动软水器采用流量控制全部工作程序，设备可连续（或间断）供水。
再生—由流量控制器自动启动再生装置，可根据需要自行设定再生程序。
由于FLECK 系列全自动软水设备控制系统技术成熟、操作简便、采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK 系列全自动阀门应用于工业锅炉、热交换器、大型中央空调、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
进水口工作压力：—工作温度：2℃--50℃出水硬度：≤0.03 mmoI/L使用电源：220V/50Hz AC布置形式：单罐或多罐并联再生方式：顺流再生或逆流再生操作程序：自动程序控制使用树脂：001×7 强酸性阳离子交换树脂我公司将为用户提供完善的技术服务。
二、工作流程图三、工作系统说明系统1单流量计程序控制，即时或延时再生系统。
延时再生：单罐、单流量计系统。
当流量计回零时，装置仍保持在供水服务状态，直至装置将自动启动再生。
即时再生：单罐、单流量计。
当流量计回零时，装置立即还原再生。
系统2两流量计互锁程序控制系统。
两罐两流量计互锁系统。
两罐同时供水服务，当两流量计中一个回零时，此罐开始再生。

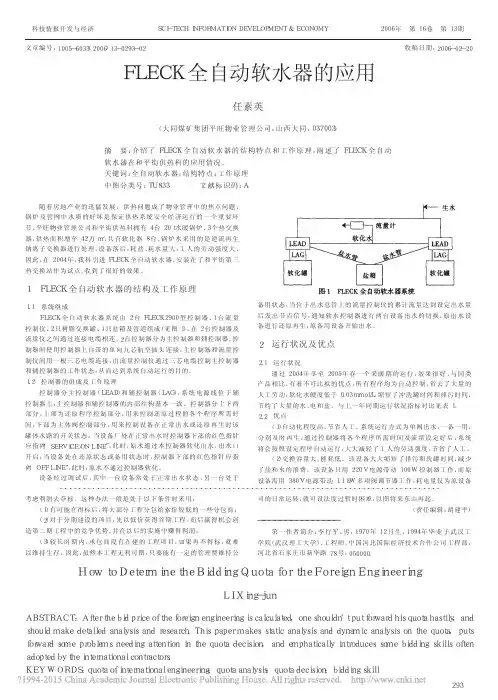

!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!ＨｏｗｔｏＤｅｔｅｒｍｉｎｅｔｈｅＢｉｄｄｉｎｇＱｕｏｔａｆｏｒｔｈｅＦｏｒｅｉｇｎＥｎｇｉｎｅｅｒｉｎｇＬＩＸｉｎｇ－ｊｕｎＡＢＳＴＲＡＣＴ：Ａｆｔｅｒｔｈｅｂｉｄｐｒｉｃｅｏｆｔｈｅｆｏｒｅｉｇｎｅｎｇｉｎｅｅｒｉｎｇｉｓｃａｌｃｕｌａｔｅｄ，ｏｎｅｓｈｏｕｌｄｎ’ｔｐｕｔｆｏｒｗａｒｄｈｉｓｑｕｏｔａｈａｓｔｉｌｙ，ａｎｄｓｈｏｕｌｄｍａｋｅｄｅｔａｉｌｅｄａｎａｌｙｓｉｓａｎｄｒｅｓｅａｒｃｈ．Ｔｈｉｓｐａｐｅｒｍａｋｅｓｓｔａｔｉｃａｎａｌｙｓｉｓａｎｄｄｙｎａｍｉｃａｎａｌｙｓｉｓｏｎｔｈｅｑｕｏｔａ，ｐｕｔｓｆｏｒｗａｒｄｓｏｍｅｐｒｏｂｌｅｍｓｎｅｅｄｉｎｇａｔｔｅｎｔｉｏｎｉｎｔｈｅｑｕｏｔａｄｅｃｉｓｉｏｎ，ａｎｄｅｍｐｈａｔｉｃａｌｌｙｉｎｔｒｏｄｕｃｅｓｓｏｍｅｂｉｄｄｉｎｇｓｋｉｌｌｓｏｆｔｅｎａｄｏｐｔｅｄｂｙｔｈｅｉｎｔｅｒｎａｔｉｏｎａｌｃｏｎｔｒａｃｔｏｒｓ．ＫＥＹＷＯＲＤＳ：ｑｕｏｔａｏｆｉｎｔｅｒｎａｔｉｏｎａｌｅｎｇｉｎｅｅｒｉｎｇ；ｑｕｏｔａａｎａｌｙｓｉｓ；ｑｕｏｔａｄｅｃｉｓｉｏｎ；ｂｉｄｄｉｎｇｓｋｉｌｌ考虑利润去夺标。
这种办法一般是处于以下条件时采用：（１）有可能在得标后，将大部分工程分包给索价较低的一些分包商；（２）对于分期建设的项目，先以低价获得首期工程，而后赢得机会创造第二期工程中的竞争优势，并在以后的实施中赚得利润；（３）较长时期内，承包商没有在建的工程项目，如果再不得标，就难以维持生存。
因此，虽然本工程无利可图，只要能有一定的管理费维持公司的日常运转，就可设法度过暂时困难，以图将来东山再起。
（责任编辑：胡建平）───────────────第一作者简介：李行军，男，１９７０年１２月生，１９９４年毕业于武汉工学院（武汉理工大学），工程师，中国河北国际经济技术合作公司工程部，河北省石家庄市新华路７８号，０５００００．随着房地产业的迅猛发展，供热问题成了物业管理中的焦点问题，锅炉及管网中水质的好坏是保证供热系统安全经济运行的一个重要环节。
富来克FLECK全自动软水器使用手册富来克软水设备概述:澳鸿水工业公司所推出的“富来”牌AHRH系列富来克全自动软水器以美国PENTAIR公司软化水处理技术为基础，引进其先进的富来克FLECK自动控制系统，并融合国内优良设计和工艺而开发的具有国际先进水平的软化水处理设备。
AHRH系列全自动软水器采用两种再生控制系统，分为流量型和时间型。
流量型是所设定的流量控制全自动再生，流量大小可根据树脂装填量及水质情况的不同自行设定。
时间型是根据树脂装填量及水质情况结合每小时具体需求量换算时间，由设定时间控制全自动再生（7天或12天范围内根据需要设定再生周期，24小时内任意选择再生时间）。
由于AHRH系列全自动软水设备控制系统技术成型、操作简便、运行可靠，使之在软化水处理方面处于国际领先地位。
AHRH 系列软水器全部可选用微电脑控制，使其操作更加简便，管理更容易。
AHRH系列富来克全自动软水器广泛应用于工业锅炉、热交换器、宾馆饭店、食品工业、洗衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点，将给客户带来最佳的经济运行工况。
工作压力：0.2Mpa-0.6Mpa工作温度：2-50℃进水硬度：≤8mmol/L出水硬度：≤0.03mmol/L使用电源：220V/50HZ布置形式：单罐或多罐并联再生方式：顺流再生、可选逆流再生操作程序：自动程序控制使用树脂：强酸性苯乙烯阳离子交换树脂FLECK阀的特点：活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀。
整套装置用一个配有定时器的多路通伺服阀集中运作，配以微电脑调控系统，安全可靠，故障率低、科学化管理程度明显提高。
微控器还具有自动调整补偿剩余水量的特定功能，使之保持运行的最佳点。
不用专设制盐系统该装置在集控阀伺中巧妙的设计了靠进水压为动力的自吸式喷射器，按工序要求定时进行吸盐和补水。
整个盐水的制备仅在交换罐近旁设一个PE材质再生箱，内置过滤搁板、净液槽并配有小巧液位控制器的再生箱即可。
FLECK软化水设备的自动化程度很高，它可定时、定流量自动再生，设备的选型可以根据原水水质和使用条件来选择不同型号的设备。
富莱克软化水设备调试1.调整控制器到工作位置，让水流进树脂罐，当水流停止时，打开阀门以放尽罐中空气，然后关闭阀门。
2.插上电源，观察设备是否工作。
3.控制器时间设定，按动Up或Down键可调整时间，连续按住可连续调整。
4.控制器简单编程(控制器时间非12：01PM)。
I. 同时按住Up或Down键，5秒后控制器进入编程模式，此时编程指示灯亮，每按一次Extra Cycle键，控制器程序进入下一步程序。
II. 产水量设定，按动Up或Down键可以设定软水器再生前的产水量。
III. A Off，流量型专用参数，不得更改。
IV. 退出编程，按动Extra Cycle键，控制器退出编程模式。
5. 富莱克软水设备控制器全面编程。
按动Up或Down键，将时间设定为12：01PM(必须设定为该时间，才可以进行全部程序内容的调试)，然后通过按动Up、Down、Extra Cycle键即可进行对控制器全部程序内容的编程。
6、软水器即时再生方式，按动Extra Cycle键，开始再生程序。
a、对于即时再生控制器，按动Extra Cycle键后，即开始再生程序。
b、对于延时再生控制器，按动Extra Cycl键后，工作状态指示灯开始闪动，控制器将在当日的预先设定时间开始再生程序。
c、按住Extra Cycle键5秒钟后，延时再生类型控制器即被强制进入再生程序。
7、再生步骤，按动Extra Cycle键，控制器进入再生程序(此前，盐箱加满大盐粒，禁用细盐、碘盐、将水加至空气止回阀顶部)。
a、控制器进入步骤1(RINSE)，快洗3-8分钟，按动Extra Cycle键。
b、控制器进入步骤2(BACK WASH)，反洗1-8分钟，按Extra Cycle健。
c、控制器进入步骤3(BRINE/RINSE)，吸盐/慢洗2-58分钟，按动Extra Cycle健。
美国富莱克（FLECK）全自动软水器工作原理与设计指导全自动软水器主要用于工业及民用软化水的制备，如锅炉给水、空调系统补充水、换热器及纯水系统的预处理等。
美国FLECK软化集中控制器：全自动软水器其活塞式阀芯不但水力学性能超群，且坚固耐磨、耐腐蚀，无铅黄铜质阀体无毒无害，使用寿命长。
全自动软水器可分为时间控制型、流量控制型，连续供软水系统型多种系列，有单阀单罐、单阀双罐、双阀双罐并联、大型多阀多罐串联等多种组合形式，满足锅炉软化水设备的不同用水需求。
全自动软水器(钠离子交换器)的工作原理：钠离子交换器出水管上的传感流量计随机收集输出水量信息并及时输入电脑，经储存、运算后，发出指令给多路通伺服阀或电磁阀进行相应的操作。
同时，又把相关信息同步反馈回微电脑系统需要再生时，电脑控制电磁阀切断出水管通路，预置程序的定时启动，使反洗－－吸盐－－冲洗－注水等工艺准确无误的进行操作。
微电脑可根据用户的需要进行优化预置。
可随机显示：周期设定出水量、剩余水量、单位小时水流量、周期耗盐量、每次再生的时刻和当前工作的模式。
满足运行中的不同需求，任何时后都可以将全自动软水器运作切换为人工手动再生，以满足软化水设备运行工况的不同要求。
全自动软水器设备特点：1.自动化程度高，运行工况稳定。
2.先进程序控制装置，运行准确可靠，替代手工操作，完全实现水处理的各个环节的自动转换。
3.高效率低能耗，运行费用经济。
由于软化器整体设计合理，使树脂的交换能力得以充分发挥，设备采用射流式吸盐，替代盐泵，降低了能耗。
4.设备结构紧凑，占地面积小，节省了基建投资，安装、调试，使用简便易行，运行部件性能稳定。
进水要求：余氯＜0.1ppm；浊度＜2 Fe＜0.3ppm；Mn ＜0.3ppm；总含盐量＜500ppm；技术指标：工作压力：0.15-0.6MPa；工作温度：5-50℃；电源：220V、50Hz；功率：≤10W；产水量：1-110m3/h；阀体材质：高强度塑料或无铅铜合金；罐体材质：缠绕玻璃钢或碳钢内防腐及不锈钢；控制方式：时间型和流量型或无电源水力驱动型；出水硬度：≤ 0.03mmol/L(原水硬度≤8mmol/L时)；再生方式：顺流或逆流；接口形式：管螺纹/ABS法兰；树脂：进口；再生水耗：≤2%×产水量；盐耗：≤100g/mol；安装条件：不需单独设备基础，一般平整的水泥地面即可，在设备周围1米范围内应设排水沟或排水口。

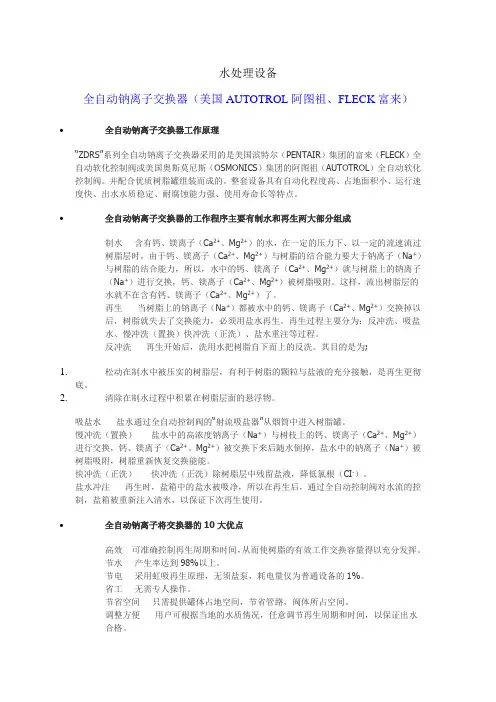

水处理设备全自动钠离子交换器（美国AUTOTROL阿图祖、FLECK富来）•全自动钠离子交换器工作原理“ZDRS”系列全自动钠离子交换器采用的是美国滨特尔（PENTAIR）集团的富来（FLECK）全自动软化控制阀或美国奥斯莫尼斯（OSMONICS）集团的阿图祖（AUTOTROL）全自动软化控制阀。
并配合优质树脂罐组装而成的。
整套设备具有自动化程度高、占地面积小、运行速度快、出水水质稳定、耐腐蚀能力强、使用寿命长等特点。
•全自动钠离子交换器的工作程序主要有制水和再生两大部分组成制水含有钙、镁离子（Ca2+、Mg2+）的水，在一定的压力下、以一定的流速流过树脂层时，由于钙、镁离子（Ca2+、Mg2+）与树脂的结合能力要大于钠离子（Na+）与树脂的结合能力，所以，水中的钙、镁离子（Ca2+、Mg2+）就与树脂上的钠离子（Na+）进行交换，钙、镁离子（Ca2+、Mg2+）被树脂吸附。
这样，流出树脂层的水就不在含有钙、镁离子（Ca2+、Mg2+）了。
再生当树脂上的钠离子（Na+）都被水中的钙、镁离子（Ca2+、Mg2+）交换掉以后，树脂就失去了交换能力，必须用盐水再生。
再生过程主要分为：反冲洗、吸盐水、慢冲洗（置换）快冲洗（正洗）、盐水重注等过程。
反冲洗再生开始后，洗用水把树脂自下而上的反洗。
其目的是为;1.松动在制水中被压实的树脂层，有利于树脂的颗粒与盐液的充分接触，是再生更彻底。
2.清除在制水过程中积累在树脂层面的悬浮物。
吸盐水盐水通过全自动控制阀的“射流吸盐器”从烟筒中进入树脂罐。
慢冲洗（置换）盐水中的高浓度钠离子（Na+）与树枝上的钙、镁离子（Ca2+、Mg2+）进行交换，钙、镁离子（Ca2+、Mg2+）被交换下来后随水倒掉，盐水中的钠离子（Na+）被树脂吸附，树脂重新恢复交换能能。
快冲洗（正洗）快冲洗（正洗）除树脂层中残留盐液，降低氯根（CI-）。
盐水冲注再生时，盐箱中的盐水被吸净，所以在再生后，通过全自动控制阀对水流的控制，盐箱被重新注入清水，以保证下次再生使用。

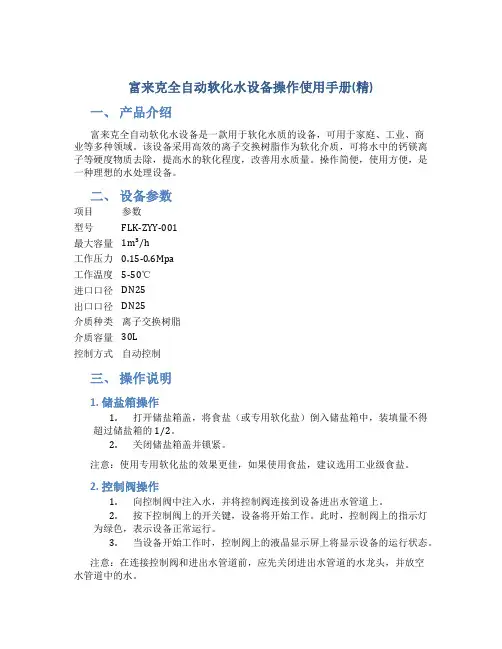

富来克全自动软化水设备操作使用手册(精)一、产品介绍富来克全自动软化水设备是一款用于软化水质的设备，可用于家庭、工业、商业等多种领域。
该设备采用高效的离子交换树脂作为软化介质，可将水中的钙镁离子等硬度物质去除，提高水的软化程度，改善用水质量。
操作简便，使用方便，是一种理想的水处理设备。
二、设备参数项目参数型号FLK-ZYY-001最大容量1m³/h工作压力0.15-0.6Mpa工作温度5-50℃进口口径DN25出口口径DN25介质种类离子交换树脂介质容量30L控制方式自动控制三、操作说明1. 储盐箱操作1.打开储盐箱盖，将食盐（或专用软化盐）倒入储盐箱中，装填量不得超过储盐箱的1/2。
2.关闭储盐箱盖并锁紧。
注意：使用专用软化盐的效果更佳，如果使用食盐，建议选用工业级食盐。
2. 控制阀操作1.向控制阀中注入水，并将控制阀连接到设备进出水管道上。
2.按下控制阀上的开关键，设备将开始工作。
此时，控制阀上的指示灯为绿色，表示设备正常运行。
3.当设备开始工作时，控制阀上的液晶显示屏上将显示设备的运行状态。
注意：在连接控制阀和进出水管道前，应先关闭进出水管道的水龙头，并放空水管道中的水。
3. 状态显示设备运行时，控制阀上的液晶显示屏上将显示设备的运行状态，主要显示以下几个方面：1.进水压力：显示进水管道中的水压，单位为MPa；2.出水水量：显示设备处理出的水量，单位为m³/h；3.进水水质：显示进水中钙镁离子的含量（硬度）；4.出水水质：显示处理后出水中钙镁离子的含量（硬度）。
4. 维护与保养1.每隔一段时间，需要对设备进行清洗，以保证设备的正常运行，并延长设备使用寿命。
2.清洗设备前，需要先关闭进出水管道的水龙头，并将设备排空水。
3.用净水将设备中的离子交换树脂彻底清洗干净，并在清洗过程中检查设备中的树脂是否有磨损、老化等情况。
4.若发现离子交换树脂磨损、老化等情况，需及时更换。
四、使用常见问题1. 设备运行出现故障，怎么办？若设备运行出现故障，建议先检查进出水管道是否有水流，以及进出水管道的水压是否正常。

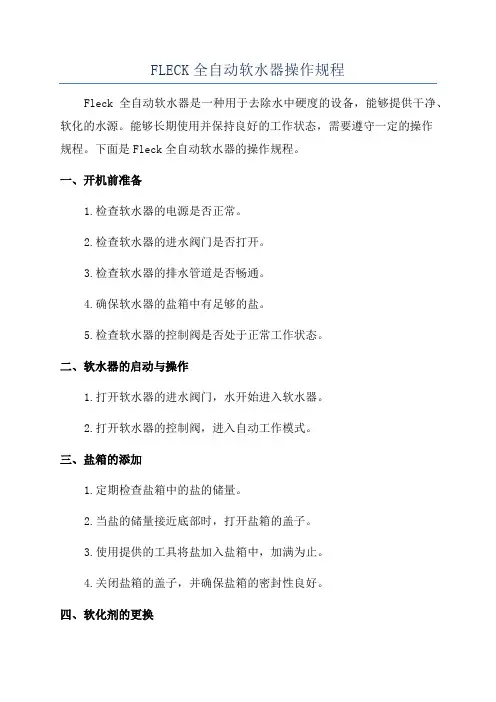

FLECK全自动软水器操作规程Fleck全自动软水器是一种用于去除水中硬度的设备，能够提供干净、软化的水源。
能够长期使用并保持良好的工作状态，需要遵守一定的操作规程。
下面是Fleck全自动软水器的操作规程。
一、开机前准备1.检查软水器的电源是否正常。
2.检查软水器的进水阀门是否打开。
3.检查软水器的排水管道是否畅通。
4.确保软水器的盐箱中有足够的盐。
5.检查软水器的控制阀是否处于正常工作状态。
二、软水器的启动与操作1.打开软水器的进水阀门，水开始进入软水器。
2.打开软水器的控制阀，进入自动工作模式。
三、盐箱的添加1.定期检查盐箱中的盐的储量。
2.当盐的储量接近底部时，打开盐箱的盖子。
3.使用提供的工具将盐加入盐箱中，加满为止。
4.关闭盐箱的盖子，并确保盐箱的密封性良好。
四、软化剂的更换1.当软化剂的效果不佳或软水器的运行指示灯闪烁时，需要更换软化剂。
2.关闭软水器的进水阀门，并关闭软水器的控制阀。
3.打开软水器的排水阀门，将管道内的残余水排出。
4.取下软水器的盖子，将旧的软化剂取出。
5.清洁软水器内部的滤网和过滤材料，并擦干。
6.将新的软化剂倒入软水器中，确保软化剂均匀分布。
7.关闭软水器的排水阀门，并安装好软水器的盖子。
五、异常情况处理1.当软水器出现故障或异常情况时，应立即关闭软水器的进水阀门，并关闭软水器的控制阀。
2.检查软水器的供电是否正常。
六、日常维护1.定期清洁软水器的外壳和盐箱，保持其干净整洁。
2.定期更换软化剂，确保软水器的效果。
3.定期检查软水器的管道和阀门，确保畅通和正常工作。
4.定期检查软水器的电源和控制阀，确保其正常工作。
5.定期清洗软水器的滤网和过滤材料，保持其功能正常。
全自动软水器富莱克FLECK产品使用手册MODEL FLECK2510、2750、2850 、2900、3150、3900 CONTROL VALVE产品概述FLECK全自动控制器以闻名于世的 FLECK公司软化水技术为基础，它是将软水器的运行及再生的每一个步骤实现全自动控制，并采用时间流量或感应器等方式来启动再生。
由于FLECK系列全自动软水设备控制系统技术成熟、操作简便、富来控制器采用了无铅黄铜阀体完全符合食品卫生要求，配以聚四氟乙烯（Teflon）涂层，活塞减小了阻力，延长了使用寿命，运行可靠。
FLECK系列全自动软水器可用于工业锅炉、热交换器、宾馆饭店、食品工业、戏衣印染、医疗卫生等行业，该产品具有自动化程度高、交换容量大、结构紧凑、能耗低、省人工、无需日常保养等特点。
系统技术参数进口压力：0.2 Mpa-0.6 Mpa工作温度：2 ℃—50℃出水硬度：≤0.03mmol/L使用电源：220v /50Hz AC布置形式：单罐或双罐并联再生方式：顺流再生操作程序：自动程序控制使用树脂：001×7强酸性阳离子交换树脂海扬公司将为用户提供完善的技术服务及售后服务。
MODEL2150、 2750、2850、2900、3150、3900机械式流量控制再生型流量的设定流量控制盘* 24 HOUR GEAR：在标准的即时再生系统中，没有24 HOUR GEAR（时间盘）按树脂罐内装填树脂的交换能力算出周期制水量，减去必要的储备量后的值就是所设定的流量。
向外提出流量盘并转动，使设定的流量数对准流量盘上的白色圆点，然后松开流量盘，注意让齿轮啮合好。
注意：最初安装流量计后应进行检查：1、转动手动再生阀，走一遍程序。
2、顺时针转动程序轮或顺时针转动中心轮，使设定的流量数对准小白点。
3、可随时改变设定的流量。
时间的设定（*仅指带有延时功能的系统）压下红色按扭，松开与24小时时间盘的啮合。
转动时间盘，使当天的真实时间对准写有“time of day”的箭头。
