桁架实验报告

一、前言为了提高我国建筑行业的技术水平，培养具有实践能力的专业技术人才，我国各大院校纷纷开展了桁架实训课程。

本次桁架实训课程旨在通过实际操作，使学生掌握桁架的设计、制作和安装等基本技能，提高学生的实际操作能力。

以下是本次桁架实训的结论及总结报告。

二、实训目的1. 使学生掌握桁架的基本原理和设计方法。

2. 培养学生动手能力，提高实际操作技能。

3. 增强学生对建筑行业的认识，为今后从事相关工作奠定基础。

三、实训内容1. 桁架设计：包括桁架的结构形式、材料选择、节点连接等。

2. 桁架制作：包括桁架杆件的切割、焊接、组装等。

3. 桁架安装：包括桁架的吊装、固定、验收等。

四、实训过程1. 实训准备阶段：教师讲解桁架设计、制作和安装的基本知识，布置实训任务，学生查阅相关资料，做好实训准备。

2. 实训实施阶段：学生分组进行桁架设计、制作和安装，教师巡回指导。

（1）桁架设计：学生根据实训要求，设计桁架的结构形式、材料选择、节点连接等，并进行计算和绘图。

（2）桁架制作：学生根据设计图纸，进行桁架杆件的切割、焊接、组装等。

（3）桁架安装：学生将制作好的桁架吊装到指定位置，进行固定和验收。

3. 实训总结阶段：学生整理实训资料，撰写实训报告，进行实训总结。

五、实训结论1. 学生通过本次实训，掌握了桁架设计、制作和安装的基本技能，提高了实际操作能力。

2. 实训过程中，学生学会了如何查阅资料、分析问题、解决问题，提高了自学能力和团队协作能力。

3. 学生对建筑行业有了更深入的了解，为今后从事相关工作奠定了基础。

4. 实训过程中，部分学生在设计、制作和安装过程中遇到了问题，通过查阅资料、请教教师和同学，最终解决了问题，体现了学生的创新能力和解决问题的能力。

六、实训总结1. 实训内容丰富，贴近实际，有助于提高学生的实际操作能力。

2. 实训过程中，教师注重培养学生的动手能力、创新能力和团队协作能力，取得了良好的效果。

3. 实训过程中，学生能够认真对待，积极参与，取得了较好的实训成果。

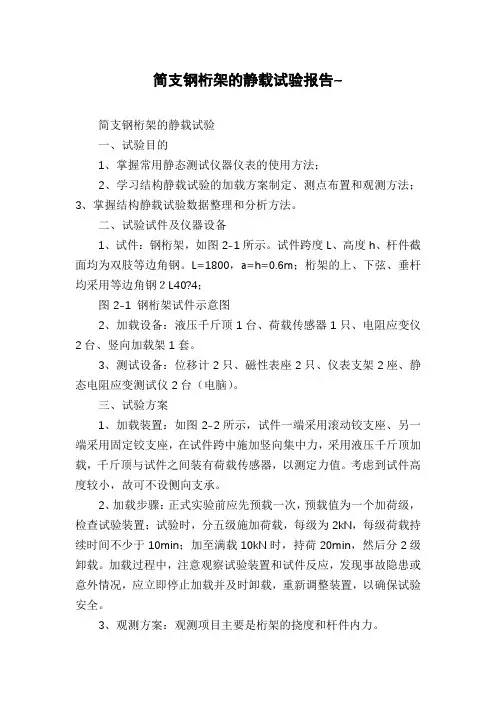

简支钢桁架的静载试验报告~简支钢桁架的静载试验一、试验目的1、掌握常用静态测试仪器仪表的使用方法；2、学习结构静载试验的加载方案制定、测点布置和观测方法；3、掌握结构静载试验数据整理和分析方法。

二、试验试件及仪器设备1、试件：钢桁架，如图2-1所示。

试件跨度L、高度h、杆件截面均为双肢等边角钢。

L=1800，a=h=0.6m；桁架的上、下弦、垂杆均采用等边角钢２L40?4；图2-1 钢桁架试件示意图2、加载设备：液压千斤顶1台、荷载传感器1只、电阻应变仪2台、竖向加载架1套。

3、测试设备：位移计2只、磁性表座2只、仪表支架2座、静态电阻应变测试仪2台（电脑）。

三、试验方案1、加载装置：如图2-2所示，试件一端采用滚动铰支座、另一端采用固定铰支座，在试件跨中施加竖向集中力，采用液压千斤顶加载，千斤顶与试件之间装有荷载传感器，以测定力值。

考虑到试件高度较小，故可不设侧向支承。

2、加载步骤：正式实验前应先预载一次，预载值为一个加荷级，检查试验装置；试验时，分五级施加荷载，每级为2kN，每级荷载持续时间不少于10min；加至满载10kN时，持荷20min，然后分2级卸载。

加载过程中，注意观察试验装置和试件反应，发现事故隐患或意外情况，应立即停止加载并及时卸载，重新调整装置，以确保试验安全。

3、观测方案：观测项目主要是桁架的挠度和杆件内力。

1) 挠度量测采用位移计，在桁架的跨中布设位移传感器1#，2#。

位移计用磁性表座固定在支架上，支架应与试件支敦分开，固定于试验台座上，１整个试验过程中应保持仪表支架稳固不动。

2) 杆件内力通过量测杆件轴向应变值经计算而得。

杆件应变由粘贴在杆件截面上的应变片和电阻应变仪进行量测，应变测点布置如图2-2所示。

试验前预先贴好应变片，并按应变仪说明书采用多点测量线路连接好导线。

在桁架的1-1,2-2,3-3，…8-8杆件截面处均1/4桥路布设应变测点；***-*****71--试件；2--支座；3--支敦；4--加载架横梁；5--千斤顶；6--荷载传感器；7--试验台座；8--电阻应变计；9--百分表图2-2 钢桁架加载装置测点布置示意图２4、数据整理、计算：（1）桁架跨中挠度计算：①实测值：oo (5-1) aq?umo――试验荷载作用下的跨中位移实测值；um②理论计算值：按力学方法（单位荷载法）计算跨中节点的位移。

简支钢桁架非破损试验报告1. 引言好吧，大家伙儿，今天咱们聊聊一个可能听起来有点儿枯燥，但其实超有意思的主题——简支钢桁架的非破损试验。

这可不是简单的“玩火自焚”，而是一个相当有挑战性的实验，目的是为了确保我们的建筑结构坚不可摧。

想象一下，钢桁架就像是咱们建筑的“骨骼”，没有它们，整个建筑就得瘫软下来，像个没骨头的海绵一样。

因此，咱们得好好看看这些“骨架”到底有多能扛。

2. 实验目的2.1 检测性能首先，这个实验的核心目的就是评估桁架的性能。

我们希望能在不搞破坏的情况下，了解到它们在承受荷载时的表现。

谁不想知道自己的建筑能撑得住几吨重的货物呢？咱们得做个“体检”，让它们在不“受伤”的情况下展现真实的实力。

2.2 预测寿命再者，咱们还得考虑到这些桁架的使用寿命。

想象一下，老是听到“这个桥要拆了”或“这栋楼有安全隐患”，真是让人心慌慌。

所以，测试这些桁架的耐久性，就像是给它们做个长寿面，让它们活得久一点，安心一点。

3. 实验步骤3.1 准备阶段好啦，进入正题。

首先，咱们得准备实验材料和设备。

这可不是随便找个地方就能搞定的。

需要的工具可不少，有测力仪、传感器、数据记录器等等，仿佛是给桁架量身定做的一套装备。

每一样工具都得仔细检查，确保它们是“状态良好”，这就像是给赛跑的运动员做体检，不能有丝毫差池。

3.2 进行实验接下来，咱们就进入实验阶段。

首先，把桁架摆好，就像是一位优雅的模特在T台上走秀。

然后，慢慢地加上荷载，观察它的反应。

这个过程就像给桁架讲一个故事，看它在不同的压力下如何演绎出精彩的“剧情”。

有时候，它会微微弯曲，有时候则像个“硬汉”一样毫不动摇，真是让人捏一把汗。

4. 实验结果4.1 数据分析说到结果，数据可是个好东西。

我们通过这些测试数据，能直观地看到桁架在各种荷载下的表现。

通过分析这些数据，就像是在解密桁架的“性格”，让我们更加了解它们的强项和弱点。

4.2 性能评价经过一番折腾，咱们得出结论：这些桁架的表现真是不负众望！它们在承受荷载时，既稳定又坚韧，真是让人心里一阵安慰，仿佛终于找到了值得信赖的老朋友。

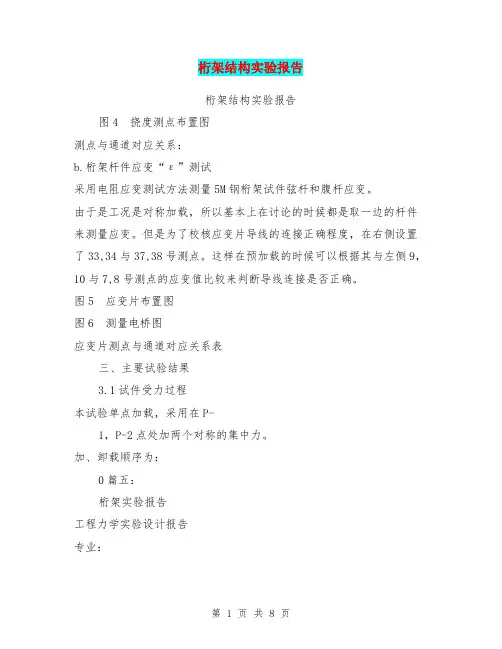

桁架结构实验报告桁架结构实验报告图4 挠度测点布置图测点与通道对应关系：b.桁架杆件应变“ε”测试采用电阻应变测试方法测量5M钢桁架试件弦杆和腹杆应变。

由于是工况是对称加载，所以基本上在讨论的时候都是取一边的杆件来测量应变。

但是为了校核应变片导线的连接正确程度，在右侧设置了33,34与37,38号测点。

这样在预加载的时候可以根据其与左侧9，10与7,8号测点的应变值比较来判断导线连接是否正确。

图5 应变片布置图图6 测量电桥图应变片测点与通道对应关系表三、主要试验结果3.1试件受力过程本试验单点加载，采用在P-1，P-2点处加两个对称的集中力。

加、卸载顺序为：0篇五：桁架实验报告工程力学实验设计报告专业：土木工程班级：11班组别：姓名：张逸帆学号：090997 郭昊东 090992 胡宗羽 090995 徐天龙 090994 设计构思与计算简图我们开始想的结构可简化为下方图，由图可知：α=30° 我们本着“用最少的材料造出能承载最大的桁架”的原则，造出了如下结构，所有的节点都先用锯条锯成合适的截面，粘好之后再用不同形状的木片加固。

AD是一个主体，AE,AF,AB,AC都以界面的形式粘在AD上。

E,F两点是三根木条的交织点用胶水粘牢后，再补以木片就可以了。

BC也是很危险的，我们使用很大的截面粘接在一起的，成30-° 最危险的点要数D点了。

我们首先将AD与BC粘接在一起，之后补以AD两侧的条形木，再用木片粘接即可。

G,H两点遇上各处异曲同工。

图中AE,AF两根是用来固定BC的长杆的。

EG,FH是用来保证AB,AC压杆稳定的。

我们的宽处使用矩形为主体，用斜木造成三角形以求稳定的。

我们在每个节点处还用楔子把缝隙楔牢，粘好。

整体布局如下：（mm）BC=500, AB=AC=28.9, AD=14.4 AE=AF=BE=FC=16.6 FH=GE=8.3 宽约100 理论计算与分析1.内力分析：如图所示，我们对于桁架受力分析如下：设总荷载为P，作用在D,则D点受力P。
