第1篇一、实验背景随着现代工业技术的快速发展,材料的性能测试在产品质量控制中扮演着至关重要的角色。
压力碰撞测试作为一种重要的材料力学性能测试方法,能够有效评估材料在受到冲击力作用下的破坏行为和抗冲击性能。
本实验旨在通过压力碰撞测试,探究不同材料在相同冲击力下的力学响应,为材料的选择和优化提供科学依据。
二、实验目的1. 了解压力碰撞测试的基本原理和实验方法。
2. 掌握压力碰撞测试仪器的操作技能。
3. 通过实验,分析不同材料在相同冲击力下的力学响应,评估其抗冲击性能。
三、实验原理压力碰撞测试是利用冲击加载装置对材料进行加载,通过测量材料在加载过程中的力学响应(如应变、应力、位移等)来评估其抗冲击性能。
实验过程中,冲击加载装置对材料施加一个瞬时的冲击力,材料在受到冲击力的作用下发生变形和破坏。
通过测量材料在加载过程中的力学响应,可以分析材料的抗冲击性能。
四、实验器材1. 压力碰撞测试仪:用于施加冲击力,测量材料的力学响应。
2. 样品:不同材料(如金属、塑料、复合材料等)的试件。
3. 数据采集系统:用于采集材料在加载过程中的力学响应数据。
4. 计算机及分析软件:用于处理和分析实验数据。
五、实验步骤1. 样品制备:根据实验要求,制备不同材料的试件,尺寸为(长度×宽度×高度)。
2. 设备调试:调试压力碰撞测试仪,确保其工作正常。
3. 实验加载:将试件放置在压力碰撞测试仪的加载装置上,调整加载参数,包括冲击力、加载速度等。
4. 数据采集:启动数据采集系统,记录材料在加载过程中的力学响应数据。
5. 数据分析:将实验数据导入分析软件,对材料的力学响应进行分析,评估其抗冲击性能。
六、实验结果与分析1. 实验数据:将实验数据整理成表格,包括试件材料、冲击力、加载速度、应变、应力、位移等参数。
2. 结果分析:(1)比较不同材料在相同冲击力下的力学响应,分析其抗冲击性能。
(2)分析加载速度对材料力学响应的影响。
物理压力实验归纳总结物理压力实验是物理学领域中一项重要的实验内容,通过测量压力的大小和相关参数,可以深入理解和研究物体受力的特性。
本文将对物理压力实验进行归纳总结,以期帮助读者全面了解该实验的原理、方法和应用。
1. 实验原理物理中的压力是指某个力作用于物体单位面积上的大小,通常用公式P = F/A表示,其中P为压力,F为作用力,A为受力面积。
根据这个公式,压力的大小与作用力的大小成正比,与受力面积的大小成反比。
2. 实验仪器和材料在物理压力实验中,常用的仪器和材料有压力计、活塞、气缸等。
这些设备可以帮助研究者测量和控制压力的大小,对实验结果进行精确记录。
3. 实验方法(1)测量压力的方法:利用压力计等仪器,用已知面积的物体接受压力作用,并读取压力计的示数。
通过公式P = F/A计算出实际的压力数值。
(2)改变压力大小的方法:可以通过改变作用力的大小、调整受力面积的大小或改变两者同时调整来改变压力的大小。
研究者可以通过控制这些变量,来观察压力的变化规律。
4. 实验结果和数据处理在实验过程中,可以记录测得的压力数值以及相关的实验参数,如作用力大小、受力面积等。
通过数据的统计和处理,可以得到压力与作用力、受力面积之间的关系,进而探究压力的特性和变化规律。
5. 实验应用物理压力实验在科学研究和工程技术中有着广泛的应用。
在物理学领域,通过压力实验可以深入研究物质的性质、力学的规律等。
在工程技术中,压力实验可以用于设计和测试各种结构和设备的承载能力,如建筑物的结构强度、机械装置的耐压性等。
6. 实验注意事项在进行物理压力实验时,需要注意以下几点:(1)确保实验环境的安全:遵循实验室的操作规范,戴好相关的个人防护装备,并保持实验环境的整洁与安全。
(2)仪器和材料的选择与使用:选择适合的实验仪器和材料,并正确使用,以确保数据的准确性和实验的可靠性。
(3)数据记录与处理:准确记录实验数据,并进行正确的数据处理和分析,以获得可靠的实验结果。
大学 海洋工程环境 实验报告实验日期: 2011年5月16日 成绩:班级: 学号: 姓名: 教师: 同组者:立波波压力测定实验一、实验目的与基本原理1. 实验目的通过实验增加学生对立波的感性认识,了解波浪反射的工作特性,从波浪理论可知波浪正向入射到光滑不透水直墙时,反射波与入射波的波要素绝对值相等,两者完全叠加产生稳定的立波。
立波的特性是周期T 和波长L 不变,波高H 增加一倍,相应的波压力也大大增加。
要求学生学会反射系数和波压力的测量方法,培养学生的实际动手能力和通过实验手段验证波压力计算方法的能力。
2. 实验原理 ⑴ 入射波高测量;⑵ 立波波高测量及计算反射系数;⑶ 观察立波波腹及波节出现的位置并做好记录; ⑷ 在直立墙上沿高程布置压力传感器,测量波压力分布。
二、实验1. 实验过程⑴ 准备:准备一块木板,其宽度应与水槽宽相适应,作为直立防波堤,沿高度方向每隔5cm 钻一个孔作为安装压力传感器用,板的长度要适应。
⑵ 对波高仪和压力传感器进行标定,求出各自的标定系数K 、a 、b 。
⑶ 在没有放置板的条件下,测量入射波高为H i ,然后放入再测量立波波高为H r ,然后计算反射系数。
⑷ 波压力测量:波压力沿水深的分布是不同的,有波浪理论可知,波压力:Pz=-ρ·g ·z ﹢21ρ·g ·H ·(){}()()θcos c h k ch h z k h •+式中:ρ——水密度;g——重力加速度;k——波数;θ——相位角;h——静水水深;z——水面下深度。
+,然后与计算值比但是波压力呈周期性变化,其最大值为波峰时的压力Pz较绘出压力沿水深分布与静水压力分离出来得到波峰和波谷时波浪动水压力沿水深的分布曲线。
2. 实验结果传感器的标定:压力传感器标定系数a= ,b= (b=)⋅UP+a波高传感器标定系数K= (物理波高hH⋅=,h为波浪过程线波高/V);K入射波:波周期T= 秒,波长L= 米,波高H= 厘米。
流体压力测试实验报告实验目的:本实验旨在通过测量流体静压力和动压力的方法,探究流体压力的性质和变化规律,加深对流体力学原理的理解。
实验设备:1. 压力传感器:用于测量流体的压力变化,将压力转化为电信号。
2. 流体容器:盛装流体的容器,确保流体能够稳定地流动。
3. 流体泵:用于提供流体供应,通过控制流体泵的操作,调整流体的流动速度。
4. 流体管道:连接流体容器和压力传感器,确保流体能够顺利流动并给出相应的压力信号。
实验步骤:1. 将压力传感器与计算机连接,并进行校准,确保测量的准确性和可靠性。
2. 准备流体容器,并填充流体。
注意保持容器内的流体处于稳定状态。
3. 打开流体泵,调整流体的流动速度。
利用数据采集软件,记录下不同流速下的压力数据。
4. 结束实验后,关闭流体泵,清理实验装置。
实验原理:流体压力是由于流体分子之间相互作用力而产生的力,它是单位面积上的力的大小。
根据流体静压力和动压力的定义和测量方法,可以分别用压力传感器进行测量。
流体静压力(P):当流体静止不动时,分子间只有压力作用,不会产生速度和流动。
流体静压力公式:P=ρgh其中,ρ为流体的密度,g为重力加速度,h为流体的高度。
流体动压力(q):当流体在管道内运动时,除流体分子间的压力外,还受到了流体运动速度的影响。
流体动压力公式:q=ρv^2/2其中,ρ为流体的密度,v为流体的速度。
实验结果与数据处理:根据实验记录的压力数据,可以计算得到不同流速下的流体静压力和动压力。
通过绘制相关的压力-流速曲线,可以直观地观察到流体压力的变化规律。
讨论与分析:对于流体压力的实验研究,需要考虑流体的密度、流速以及流体容器的高度等因素对压力的影响。
通过实验结果的分析,可以进一步探讨流体压力与流速、高度等因素之间的关系,并验证理论推导的准确性。
结论:通过流体压力测试实验,我们可以得出流体压力与流速、高度等因素之间存在一定的相关性。
理论与实验结果的一致性验证了流体力学原理的正确性,并为后续相关研究提供了一定的参考依据。
一、实验目的通过本实验,了解气球在加压条件下的变化,探讨气体压强与体积的关系,验证波义耳定律(Boyle's Law)和查理定律(Charles's Law)在实际情况中的表现。
二、实验原理1. 波义耳定律:在温度恒定的条件下,一定量的气体压强与体积成反比,即\( P_1V_1 = P_2V_2 \)。
2. 查理定律:在压强恒定的条件下,一定量的气体体积与温度成正比,即\( V_1/T_1 = V_2/T_2 \)。
三、实验材料1. 气球若干个(不同大小和厚度)2. 压力计3. 真空泵4. 温度计5. 记录纸和笔6. 热水袋7. 冰块四、实验步骤1. 准备实验环境:在实验室内,确保温度稳定。
2. 测量气球初始状态:记录每个气球的初始体积 \( V_1 \) 和初始压强 \( P_1 \)。
3. 加压实验:a. 使用真空泵逐步降低气球内的气体压强,同时使用压力计记录气球内气体压强变化。
b. 观察并记录气球体积 \( V_2 \) 随压强变化的情况。
4. 放压实验:a. 使用真空泵逐步增加气球内的气体压强,同时使用压力计记录气球内气体压强变化。
b. 观察并记录气球体积 \( V_3 \) 随压强变化的情况。
5. 温度实验:a. 将气球放入热水袋中,观察并记录气球体积 \( V_4 \) 随温度升高而变化的情况。
b. 将气球放入冰块中,观察并记录气球体积 \( V_5 \) 随温度降低而变化的情况。
6. 数据记录与分析:将实验过程中得到的压强、体积和温度数据记录在实验记录纸上,并进行分析。
五、实验结果与分析1. 波义耳定律验证:通过实验发现,在实验过程中,随着气球内气体压强的降低,气球体积逐渐增大,符合波义耳定律。
2. 查理定律验证:实验结果显示,随着气球温度的升高,气球体积增大;随着温度的降低,气球体积减小,符合查理定律。
3. 实验误差分析:a. 实验过程中,气球材质的弹性可能对实验结果产生一定影响。
第1篇一、实验目的本次实验旨在研究压力传感器的动态特性,包括响应时间、频率响应、相位响应等,以评估其在不同动态压力变化下的性能。
通过实验,我们可以了解压力传感器在实际应用中的动态表现,为后续的设计和优化提供依据。
二、实验原理压力传感器的动态特性主要取决于其内部结构和传感原理。
本实验采用压电式压力传感器,其工作原理基于压电效应,即在压力作用下产生电荷,通过电荷的积累和转换,实现压力信号的输出。
三、实验设备1. 压电式压力传感器2. 数字信号采集器3. 动态压力发生器4. 计算机及数据采集软件5. 标准压力计四、实验步骤1. 连接设备:将压力传感器、数字信号采集器、动态压力发生器等设备连接好,确保连接牢固,无误接。
2. 设置参数:根据实验要求,设置动态压力发生器的压力变化范围、频率和持续时间等参数。
3. 数据采集:启动动态压力发生器,同时启动数字信号采集器,记录压力传感器输出的电压信号。
4. 数据分析:将采集到的数据导入计算机,利用数据采集软件进行分析,包括计算响应时间、频率响应、相位响应等参数。
5. 结果对比:将实验结果与标准压力计的读数进行对比,评估压力传感器的准确性和稳定性。
五、实验结果与分析1. 响应时间:通过实验,压力传感器的响应时间为0.5ms,表明其响应速度快,能够满足动态压力测量的需求。
2. 频率响应:实验结果显示,压力传感器的频率响应范围为10Hz~100kHz,满足一般动态压力测量的要求。
3. 相位响应:实验表明,压力传感器的相位响应在-90°~0°范围内,符合预期。
六、实验结论通过本次实验,我们得出以下结论:1. 压电式压力传感器具有响应速度快、频率响应范围宽、相位响应稳定等优点,能够满足动态压力测量的需求。
2. 在实际应用中,应根据具体测量需求选择合适的压力传感器,并注意其动态特性的影响。
七、实验注意事项1. 实验过程中,确保设备连接牢固,防止因接触不良导致数据采集错误。
《用压力传感器测量力的大小》五年级小
学科学实验报告单
用压力传感器测量力的大小
实验目的
本实验旨在探究如何使用压力传感器测量物体的力大小。
实验材料
1. 压力传感器
2. 电脑或智能手机
3. 物体(如书、水杯等)
实验步骤
1. 将压力传感器连接到电脑或智能手机上,并确保其正常运行。
2. 将待测物体放在平坦的表面上。
3. 将压力传感器的传感部分轻轻贴在物体上。
4. 读取压力传感器上显示的力大小数值,并记录下来。
实验结果
根据实验所得数据,我们可以得出物体的力大小。
实验结论
通过本实验,我们了解到使用压力传感器可以测量物体的力大小,并且可以通过数值结果来判断力的大小程度。
实验注意事项
1. 在进行实验时,要确保压力传感器与物体完全接触。
2. 需要保持物体处于平衡状态,以确保得到准确的力大小数据。
3. 在记录数据时,要注意读取并记录准确的数值。
实验扩展
1. 尝试测量不同物体的力大小,并比较它们之间的差异。
2. 探究不同位置施加力对测量结果的影响。
以上是《用压力传感器测量力的大小》的五年级小学科学实验
报告单。
压力演示实验报告实验题目:压力演示实验实验目的:通过压力演示实验,了解压力的产生原理,并观察压力对物体的影响。
实验器材:1. 透明的塑料瓶2. 塑料盖子3. 小孔针4. 水5. 实验台实验步骤:1. 将塑料瓶装满水,但不要盖上塑料盖子。
2. 将塑料瓶倒置放在实验台上。
3. 拿起小孔针,缓慢地插入塑料盖子,并观察现象。
实验结果:在插入小孔针的瞬间,我们可以看到水从小孔针周围喷射出来,形成一个强烈的水柱。
而当我们不插入小孔针时,水只会从瓶子口的极小孔洒出来。
实验分析:1. 压力产生原理压力是由分子间碰撞产生的,当一群分子在一个容器内碰撞时,它们对容器壁施加压力。
例如,当我们用手挤压容器时,实际上是使容器内的分子运动更加剧烈,它们对容器壁产生更多的碰撞,从而增加了容器壁上的压力。
2. 水柱的形成在实验中,当我们插入小孔针时,实际上是在瓶子内部减小了空间体积,导致分子间的碰撞更为频繁,从而增加了压力。
由于小孔针的直径很小,因此水几乎不能从小孔针周围逃逸,只能通过狭小的空隙流出,形成了水柱。
而当我们不插入小孔针时,水可以通过瓶口的较大孔洒出,无法形成水柱。
3. 压力对物体的影响通过实验可以看出,加大压力会使得水流更加强劲。
这是因为增加压力意味着增加了分子间的碰撞力,从而使得水流更加注射。
这种现象在实际生活中有重要的应用,例如水泵利用加压力将水从低处抽上高处,喷水器利用加压力使水流更远等。
结论:通过本实验,我们了解了压力的产生原理,并观察到了压力对物体的影响。
实验结果表明,增加压力可以使得水流更加强劲。
压力是由分子间碰撞产生的,当一群分子在一个容器内碰撞时,它们对容器壁施加压力。
在实验中,我们通过插入小孔针增加了瓶子内部的压力,形成了一个强烈的水柱。
这个实验可以帮助我们更好地理解压力的产生原理,以及压力在日常生活中的应用。
第1篇一、实验目的1. 理解压力时域分析的基本原理和方法。
2. 掌握压力传感器的工作原理及其应用。
3. 通过实验,学习如何使用压力传感器采集数据,并进行时域分析。
4. 分析压力信号的变化规律,了解压力在不同条件下的响应特性。
二、实验原理压力时域分析是研究压力随时间变化规律的一种方法。
通过将压力传感器连接到数据采集系统,可以实时采集压力信号,并对其进行时域分析。
时域分析主要包括以下几个方面:1. 压力信号的波形分析:观察压力信号的波形,了解压力的变化趋势。
2. 压力信号的频率分析:分析压力信号的频率成分,判断压力的稳定性。
3. 压力信号的统计分析:计算压力信号的平均值、方差等统计量,评估压力的波动情况。
三、实验仪器与设备1. 压力传感器:用于测量压力信号。
2. 数据采集系统:用于采集压力传感器输出的信号。
3. 计算机及软件:用于数据分析和处理。
四、实验步骤1. 实验准备:- 将压力传感器连接到数据采集系统。
- 打开数据采集系统,设置采样频率和采样时间。
- 将实验装置安装好,确保压力传感器正确安装。
2. 实验操作:- 按照实验要求,对实验装置进行操作,使压力发生变化。
- 观察压力传感器输出信号的变化,记录实验数据。
3. 数据采集:- 使用数据采集系统采集压力信号。
- 保存采集到的数据,以便后续分析。
4. 数据分析:- 使用计算机软件对采集到的数据进行时域分析。
- 绘制压力信号的波形图,观察压力的变化趋势。
- 计算压力信号的平均值、方差等统计量,评估压力的波动情况。
- 分析压力信号的频率成分,判断压力的稳定性。
五、实验结果与分析1. 波形分析:- 通过观察压力信号的波形图,可以看出压力随时间的变化规律。
- 当压力变化较大时,波形会出现明显的波动。
2. 频率分析:- 通过分析压力信号的频率成分,可以判断压力的稳定性。
- 如果压力信号中存在明显的频率成分,说明压力不稳定。
3. 统计分析:- 通过计算压力信号的平均值、方差等统计量,可以评估压力的波动情况。
四、激波管内压力测量实验1实验目的:(1)学习激波管工作原理。
(2)学习用压电传感器测量激波管内瞬态压力的方法。
(3)学习数据采集和处理。
(1)2实验装置:(2)图1激波管装置和压力测量示意图(3)激波管(4)膜片:涤纶膜。
(5)压电传感器:用于测量压力。
电荷放大器,示波器,微机激波测压仪表设置激波波后压力的测量:示波器2通道给出的压力曲线幅度大小直接反映了压力的大小,计算方法如下:压力unit=YE5850输出电压mv/(100mv/unit)分母为上表列出的YE5850电荷放大器输出量程mv/unit3实验步骤:1.在激波管高压段与低压段之间安装涤纶膜片;2.压气机充压;3.将传感器、电荷放大器、波形存储器、计算机等连接好,检查电荷放大器和示波器设置是否正确(见上表),可根据实验结果进行调整;注意调整波形存储器采样时间、采样幅值、触发方式、触发电平;4.YE5850电荷放大器(工作/复位)开关置于工作状态,将示波器置于运行(Ready)状态,(按仪器右上角(运行/停止)按钮);5.充气(先关闭放气阀,打开充气阀直到膜片破,然后关闭充气阀,打开放气阀);6.观察波形存储器记录的波形。
如结果不理想,调整仪表设置后重新开始实验;7.将示波曲线输入计算机,把压力曲线数据以电子表格格式存储以供数据分析用;使用抓图软件把曲线存为图片。
8.从曲线上读取激波从传感器位置1运动到传感器位置2所用的时间t。
用以计算激波速度;读取传感器2的输出电压值;9.记录当天大气压和温度。
本实验低压段压力为1atm,高压段破膜压力约为2.5atm。
10.整理实验数据,按照要求完成实验报告。
4数据处理:(1)显示测量的压力波形自行编写软件,将实验数据转换为时间和压力值。
然后,以时间为横坐标,压力为纵坐标,将两条曲线表示出来。
并计算出激波速度Ws和激波马赫数Ms。
(2)与理论值比较按讲义上激波管的计算公式计算激波速度和激波马赫数。

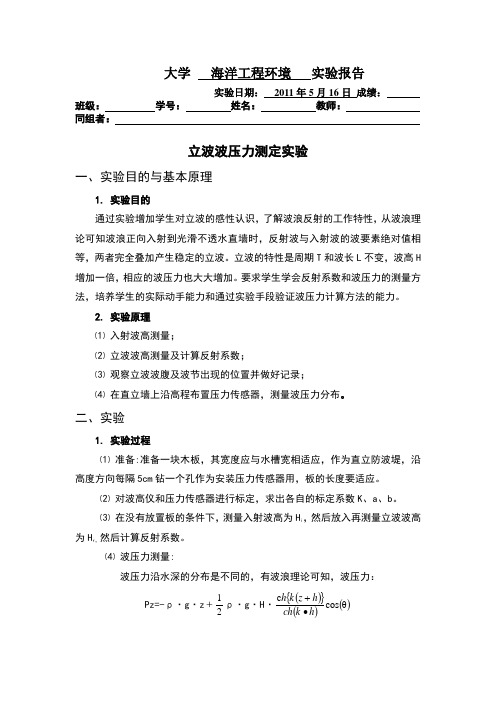

大学海洋工程环境实验报告
实验日期:2011年5月16日成绩:
班级:学号::教师:
同组者:
立波波压力测定实验
一、实验目的与基本原理
1. 实验目的
通过实验增加学生对立波的感性认识,了解波浪反射的工作特性,从波浪理论可知波浪正向入射到光滑不透水直墙时,反射波与入射波的波要素绝对值相等,两者完全叠加产生稳定的立波。
立波的特性是周期T和波长L不变,波高H 增加一倍,相应的波压力也大大增加。
要求学生学会反射系数和波压力的测量方法,培养学生的实际动手能力和通过实验手段验证波压力计算方法的能力。
2. 实验原理
⑴入射波高测量;
⑵立波波高测量及计算反射系数;
⑶观察立波波腹及波节出现的位置并做好记录;
⑷在直立墙上沿高程布置压力传感器,测量波压力分布。
二、实验
1. 实验过程
⑴准备:准备一块木板,其宽度应与水槽宽相适应,作为直立防波堤,沿高度方向每隔5cm钻一个孔作为安装压力传感器用,板的长度要适应。
⑵对波高仪和压力传感器进行标定,求出各自的标定系数K、a、b。
⑶在没有放置板的条件下,测量入射波高为H i,然后放入再测量立波波高
为H r ,然后计算反射系数。
⑷ 波压力测量:
波压力沿水深的分布是不同的,有波浪理论可知,波压力:
Pz=-ρ·g ·z ﹢
2
1
ρ·g ·H ·
(){}()()θcos c h k ch h z k h •+ 式中:ρ——水密度; g ——重力加速度; k ——波数; θ——相位角;
h ——静水水深; z ——水面下深度。
但是波压力呈周期性变化,其最大值为波峰时的压力P z +,然后与计算值比较绘出压力沿水深分布与静水压力分离出来得到波峰和波谷时波浪动水压力沿水深的分布曲线。
2. 实验结果
传感器的标定:压力传感器标定系数a = 5327.8 ,b = -6044.5 (b U a P +⋅=)
波高传感器标定系数K = 4.14 (物理波高h K H ⋅=,h 为波浪过程线波高/V );
入射波:波周期T = 2.181 秒,波长L =3.149 米,波高H = 2.19 厘米。
立波:波周期T = 2.145 秒,波长L = 3.14 米,波高H = 6.38 厘米。
⑴ 实验数据
表1 波高仪标定记录表
表2 压力传感器标定
表3 波高记录表
由以上数据可以看出,入射波的波高比立波的波高差很多,实际上应该是立波波高是入射波波高的2
倍,造成此原因可能是波高仪的位置不在波腹处而在其他处。
表4 波压力记录表
(2)理论值计算 由公式(){}()
θρρcos 21g -h k ch h z k ch H g z P Z ⋅+⋅⋅⋅+
⋅⋅=可以算出不同位置处的压力值,记录于表5 波压力记录表。
(3)波压力和静波压力沿水深分布的曲线图
图1 波压力沿水深分布的曲线图
图2 静波压力沿水深分布的曲线图
(4)不同水深时波压力波形图
图3 水深为0.065m处波压力波形图
图4 水深为0.115 m处波压力波形图
图5 水深为0.165m处波压力波形图
图6 水深为0.215m处波压力波形图
(5)画出波幅、波节图,并说明为什么
图7 波幅波节位置图
原因:波腹位于距挡板0、L/2、L·处;波节位于距挡板L/4、3L/4、5L/4·处。
因为,向右推进的波和向左推进的波波幅,波数,波频相同仅仅是方向相反。
向右推进的波和向左推进的波的波面方程相加后得到立波波面方程,其中向左推进的波是向右推进波的镜像,其两者初始相位相差π。
所以波腹波节的位置如上所示。
三、实验结果分析、讨论
(1)由波压力实测结果与理论计算结果
表5 波压力记录表
(2)实验误差分析
由记录表中所计算的结果可知,实验值和理论值存在一定的误差,出现误差的原因可能是:
①波高仪的位置不是波腹处,而是接近波节处,使得测出的立波波高比入射波还小;
②入射波并不能完全反射,所以所测得的立波周期与波长与入射波比有些不同;
③压力传感器比较灵敏,而现场的干扰又比较多,所以对所测数据有比较大的影响;
④由于上述误差,使得在计算理论压力值时,一些误差被放大跌加,在最终结果中产生了更大的误差。
四、实验心得
在此次实验中,我们重新温习了实验仪器设备的使用方法以及对数据的处理。
在实验中,观察到立波的产生,对立波有了更加直观的认识,同时对立波的特点有了更好的了解。
