日立变频器故障代码

日立电梯故障码日立电梯故障码（内部资料）故障代码GVF3.HGP. GH98.NPH.UAX2 备注10 主微机故障变频器电流输出封锁异常11 副微机故障10T ON.OFF故障12 运行接触器短接15B ON.OFF故障13 抱闸接触器短接抱闸开关动作异常14 安全继电器短接97输入信号异常15 安全回路短接16 软件WTD动作17 连续3次开门锁死18 双重输入异常19 DPRM读写故障20 抱闸制动器短接21 抱闸抽动断开11输入信号异常22 运行速度偏差12输入信号异常23 40D继电器故障40D继电器故障24 40G继电器故障25 40G继电器故障主机抱闸动作异常26 程序和数故障规格表和数异常27 重复故障重复故障30 旋编断线故障缺相保护31 100R输入信号异常32 空转保护门区感应器故障33 变频区运行异障34 厅门锁短接光电FMLX FML Y故障35 轿门锁短接厅、轿门动作不一致36 变频器运行异障37 反转故障电梯逆转故障38 运行接触器断开39 抱闸接触器断开40 零速不一致41 低速运行超速低速超速42 50B继电器断开软件安全回路故障43 15BSW断开变频器控制回路失电44 15BSW短接11动作超时45 12动作超时46 速度低故障50 高速运行超速高速超速51 起动速度异常起动速度超速52 瞬时停电53 运行速度偏差54 微动平层逆转超距离微动平层逆转超距离55 强迫减速开关故障中速超速56 微动平层超速微动平层超速57 微动运行超距离微动运行超距离58 速度低60 层高测定出错层高和数出错61 运行中48V断电同步位置出错62 电梯楼层位置出错楼层位置出错63 端站位置出错64 端站减速曲线异常端站减速曲线异常65 ALP运行检出故障66 ULS DLS动作异常70 变频器报警故障变频器报警故障71 变频门机故障变频门机故障72 高速短接开关动作检出73 门区运行故障门区运行故障74 起动补偿异常检出75 SCL-B板通讯故障通讯故障76 爬行时间异常77 自救运行过多自救检出78 SCL-C板通信故障80 运行中断门锁检出运行中断门锁检出81 检修状态异常检修状态异常82 微动平层超时微动平层超时83 安全回路故障检出84 微动平层起动故障85 微动平层感应器故障变频器速度一致信号异常86 开门超时故障关门超时87 关门超时故障开门超时88 运行中轿门锁断开水位检测开关动作检出89 副微机设为键盘控制90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障101 加速运行过电流102 减速运行过电流103 恒速运行过电流104 加速运行过电压105 减速运行过电压106 恒速运行过电压107 控制电源过电压108 输入侧缺相109 输出侧缺相110 功率模块故障111 功率模块散热器过热113 驱动器过载114 电机过载116 EPROM读写故障118 接触器未吸合119 电流检测电路故障120 CPU错误123 键盘EPROM读写错误124 调谐错误125 编码器故障127 制动单元故障128 参数设定出错130 电梯超速131 输入输出故障132 不满足最低层运行条件133 自学习出错134 速度偏差故障139 双口RAM故障140 主微机68376故障。

日立电梯故障代码在处理电梯设备故障的时候，都会根据其独有的电梯故障码进行相关检测维修。

下面介绍一下日立电梯的故障代码。

开启分步阅读模式日立电梯故障代码0110 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障0360 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出0481 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障本页搜狗指南内容仅供参考，请您根据自身实际情况谨慎操作。

尤其涉及您或第三方利益等事项，请咨询专业人士处理。

1 0 您已经“”过啦~分享到日立电梯故障代码日立电梯故障代码10 主微机故障11 副微机故障12 运行接触器短接故障14 安全继电器短接故障15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死20 抱闸制动器短接故障21 抱闸制动器断开故障22 运行速度偏差故障23 40D继电器故障25 40G继电器故障26 程序和数故障27 重复故障30 旋转编码器断线故障32 空转保护34 厅门锁短接故障35 轿门锁短接故障日立电梯故障代码37 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障50 高速运行超速51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障56 微动平层超速故障57 微动平层运行超距离58 速度低故障日立电梯故障代码60 层高测定出错61 运行中DC48V断电62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警71 变频门机故障73 门区运行故障75 SCLB板通讯故障77 自救运行过多78 SLCC板通讯故障80 运行中厅门锁断开检出日立电梯故障代码81 检修状态异常82 微动平层超时故障85 微动平层感应器故障86 电梯开门超时故障87 电梯关门超时故障88 运行中轿门锁断开检出89 变频微机设置为键盘控制模式90 群控/并联通讯异常91 电源瞬时停电检出92 停电自救运行93 电梯自救运行94 称重传感器故障01/04日立电梯故障代码点击目录可快速跳转至页面对应位置•0110 主微机故障 11 副微机故障 12 运行接触器短接故障 14 安全继电器短接故障 15 安全回路断开故障16 软件WDT动作17 连续3次开门锁死 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 25 40G继电器故障 26 程序和数故障 27 重复故障 30 旋转编码器断线故障 32 空转保护 34 厅门锁短接故障 35 轿门锁短接故障•0237 反转故障38 运行接触器断开故障41 低速运行超速42 50B继电器断开故障 50 高速运行超速 51 起动速度异常54 微动平层逆转超距离55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障•0360 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错64 端站减速曲线异常70 变频器预报警 71 变频门机故障 73 门区运行故障75 SCLB板通讯故障 77 自救运行过多78 SLCC板通讯故障 80 运行中厅门锁断开检出•0481 检修状态异常82 微动平层超时故障 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障。

O1室内机：电机、排水泵、PCb继电器故障
02室外机：PSh动作
03通讯：接线错误、PCb板故障、保险丝断开、电源未接通
04变频器：PCb之间通讯故障
05供电：相位、确相
06电压波动：电源电压下降、接线错误、或容量不足
07制冷系统：排气温度高、低、制冷剂不足、或电子膨胀阀全闭状态
08制冷系统：排气温度高、低、制冷剂不足、或电子膨胀阀全闭状态
09室外机：保护装置跳开、电机故障
11、12、13、14、19室内传感器：回风、出风、液管、气管传感器、风扇电机
21、22、23、24、29室外传感器：高、低压、压缩机定部、环境温度蒸发器传感器故障
31、32、35、38、39系统：室外机和室内机设定不正确和其他室内机通讯不正常、室外机保护电路异常、室内机PCb板故障、过流或保险丝熔断、或电流传感器故障
43、44、45、46、47压力：高低压保护、压缩机、变频器故障、电子膨胀阀锁定在常闭状态、热交换器堵塞
51、52、53变频器：ipm保护启动、压缩机卡住、过热保护
59交流折波器：交流折波器电流保护、fet电源、电机电流传感器故障
EE压缩机保护：压缩机受损报警。

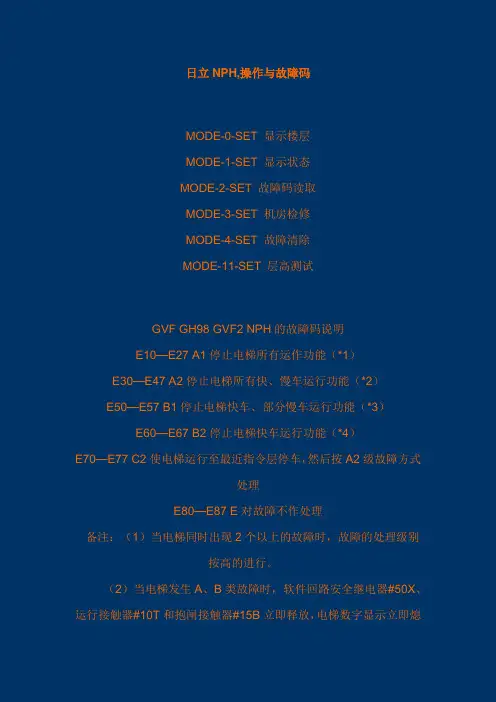

日立NPH,操作与故障码MODE-0-SET 显示楼层MODE-1-SET 显示状态MODE-2-SET 故障码读取MODE-3-SET 机房检修MODE-4-SET 故障清除MODE-11-SET 层高测试GVF GH98 GVF2 NPH的故障码说明E10—E27 A1 停止电梯所有运作功能（*1）E30—E47 A2 停止电梯所有快、慢车运行功能（*2）E50—E57 B1 停止电梯快车、部分慢车运行功能（*3）E60—E67 B2 停止电梯快车运行功能（*4）E70—E77 C2 使电梯运行至最近指令层停车，然后按A2级故障方式处理E80—E87 E 对故障不作处理备注：（1）当电梯同时出现2个以上的故障时，故障的处理级别按高的进行。

（2）当电梯发生A、B类故障时，软件回路安全继电器#50X、运行接触器#10T和抱闸接触器#15B立即释放，电梯数字显示立即熄灭。

如果电梯发生故障是A2、B1或B2级时，软件回路安全继电器#50X在释放3秒钟后会再次吸合，这时电梯数字显示也恢复正常。

（3）在电梯的这6种级别的故障中，其中A1级故障是具有自动保持性质的。

也就是说当使电梯发生A1级故障的原因被排除或消除后，会继续保持A1级的处理状态，不会自动解除故障状态重新投入正常运行。

而其它级别的故障在故障条件排除或消除后，可以自动使电梯恢复正常运行状态。

*1.当A1级故障条件成立时，FMT微机使电梯进入A1级故障处理的状态—停止电梯所有运作功能。

所停止运作功能包括：电梯快车运行方式、慢车运行方式、电梯开关门功能、电梯显示等功能。

*2.A2级故障处理时，电梯停止快、慢车运行方式，但如果电梯是在门区位置时，可以开门。

*3.B1级故障处理时，电梯停止快车运行方式，只能作自救的慢车运行方式。

*4.B2级故障处理时，电梯停止快车运行方式，可作任何慢车运行方式。

E11 #10T ON、OFF故障E12 #15B ON、OFF故障E14 #97输入信号异常E21 #11输入信号异常E22 #12输入信号异常E26 规格表和数出错E27 重复故障检出E31 #100R输入信号异常E32 门区感应器故障E33 变频器异常运行E35 厅门、轿门动作不一致E36 变频器运行故障E37 电梯逆转故障E40 零速不一致E41 电梯低速超速故障E42 软安全回路继电器ON、OFF故障E43 变频器控制回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障E50 高速超速故障E51 起动速度控制异常E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离异常E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速控制异常E70 变频器故障报警检出E71 变频门机故障E73 门区运行故障E75 通讯检出故障E76 电梯爬行时间异常E77 自救检出故障E80 电梯运行中断门锁检出E81 电梯检修状态异常E82 电梯微动平层超时故障E83 电梯安全回路故障检出E84 微动平层起动故障E85 变频器速度一致信号异常E86 电梯开门超时故障E87 电梯关门超时故障。

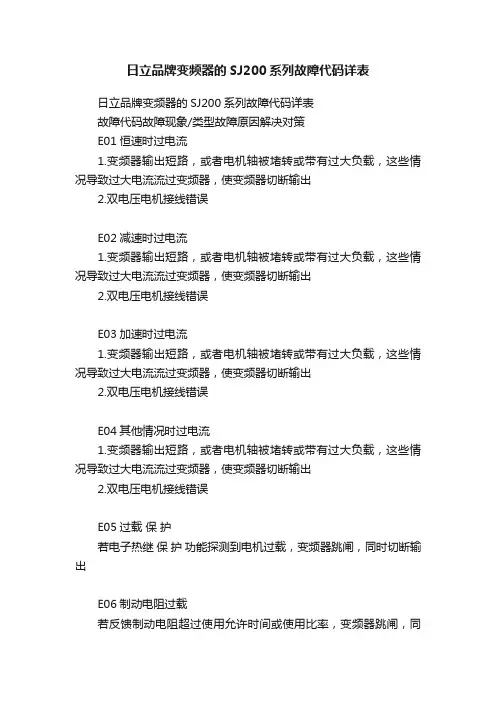

日立品牌变频器的SJ200系列故障代码详表日立品牌变频器的SJ200系列故障代码详表故障代码故障现象/类型故障原因解决对策E01恒速时过电流1.变频器输出短路，或者电机轴被堵转或带有过大负载，这些情况导致过大电流流过变频器，使变频器切断输出2.双电压电机接线错误E02减速时过电流1.变频器输出短路，或者电机轴被堵转或带有过大负载，这些情况导致过大电流流过变频器，使变频器切断输出2.双电压电机接线错误E03加速时过电流1.变频器输出短路，或者电机轴被堵转或带有过大负载，这些情况导致过大电流流过变频器，使变频器切断输出2.双电压电机接线错误E04其他情况时过电流1.变频器输出短路，或者电机轴被堵转或带有过大负载，这些情况导致过大电流流过变频器，使变频器切断输出2.双电压电机接线错误E05过载保护若电子热继保护功能探测到电机过载，变频器跳闸，同时切断输出E06制动电阻过载若反馈制动电阻超过使用允许时间或使用比率，变频器跳闸，同时切断对电机的输出E07过压保护当由于电机的反馈能量使直流母线电压超过阀值时E08EEPROM错误当内置EEPROM存贮器由于噪声或过热时出错，变频器跳闸，切断对电机的输出E09欠电压故障1.内置的直流母线电压减小到低于阀值时会造成控制电路错误，这种情况会造成电机过热或产生较低的转矩2.变频器发生故障，切断输出E11CPU错误内置CPU发生故障，变频器跳闸，切断对电机的输出E22CPU错误内置CPU发生故障，变频器跳闸，切断对电机的输出E12外部错误1.智能输入端的信号设置成EXT时的可能发生的故障2.变频器跳闸，切断对电机的输出E13USP当禁止重起动保护（USP）功能被激活时，运行命令若先有效，再上电时变频器跳闸，且直到错误被清除变频器才会回到运行模式E14接地故障在上电测试时，检测到变频器输出和电机之间的接地故障来保护变频器，然后不保护人免遭伤害E15输入电压过高当输入电压高于额定值，在变频器上电后100秒被检测到，变频器跳闸（没有切断输出）E21变频器热若变频器内部温度超过阀值，它内部的热传感器检测到电力器件的温度过高而跳闸，关闭变频器输出E23门阵列通讯故障变频器内部故障发生在CPU和门阵列IC之间的通讯上E35电机过热当热敏电阻与端口【6】和【L】相连且变频器测试到温度过高时，变频器跳闸，切断对电机的输出E60通信故障变频器用于通信网络的看门狗定时器超时---欠压，输出关闭由于输入电压过低，变频器切断其输出并试图重起，报警跳闸，记录欠压故障事件。

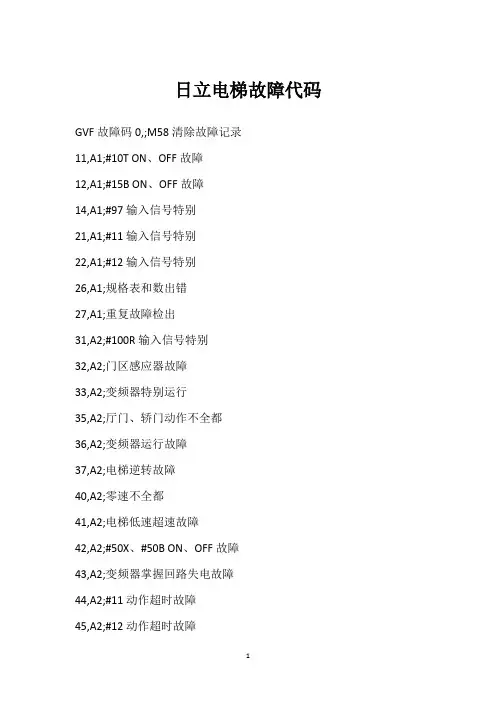

日立电梯故障代码GVF故障码0,;M58清除故障记录11,A1;#10T ON、OFF故障12,A1;#15B ON、OFF故障14,A1;#97输入信号特别21,A1;#11输入信号特别22,A1;#12输入信号特别26,A1;规格表和数出错27,A1;重复故障检出31,A2;#100R输入信号特别32,A2;门区感应器故障33,A2;变频器特别运行35,A2;厅门、轿门动作不全都36,A2;变频器运行故障37,A2;电梯逆转故障40,A2;零速不全都41,A2;电梯低速超速故障42,A2;#50X、#50B ON、OFF故障43,A2;变频器掌握回路失电故障44,A2;#11动作超时故障45,A2;#12动作超时故障46,A2;速度低故障50,B1;高速超速故障51,B1;起动速度掌握特别52,B1;瞬时停电故障53,B1;运行速度偏差故障55,B1;中速超速故障56,B1;微动平层超速故障57,B1;微动平层运行距离特别60,B2;电梯层高表和数出错61,B2;电梯同步位置出错62,B2;电梯层楼位置出错63,B2;电梯端站位置出错64,B2;电梯端站减速掌握特别70,C2;变频器故障报警检出73,C2;门区运行故障76,C2;电梯爬行时间特别77,C2;自救检出80,E;电梯运行中断门锁检出81,E;电梯检修状态特别82,E;电梯微动平层超时故障83,E;电梯平安回路故障检出84,E;微动平层起动故障85,E;变频器速度全都信号特别86,E;电梯开门超时故障87,E;电梯关门超时故障A1级E11 #10T NO OFF故障E12 #15B NO OFF故障E14 #97输入信号特别E21 #11输入信号特别E22 #12输入信号特别E26 规格表和数出错E27 重复故障检出A2级E31 #100R输入信号特别E32 门区感应器故障E33 变频器特别运行E35 厅轿门动作不全都E36 变频器运行故障E37 电梯逆转故障E40 零速不全都E41 电梯低速超速故障E42 软平安回路继电器NO OFF故障E43 变频器掌握回路失电故障E44 #11动作超时故障E45 #12动作超时故障E46 速度低故障B1级E50 高速超速故障E51 起动速度掌握特别E52 瞬时停电故障E53 运行速度偏差故障E55 中速超速故障E56 微动平层超速故障E57 微动平层运行距离特别B2级E60 电梯层高表和数出错E61 电梯同步位置出错E62 电梯层楼位置出错E63 电梯端站位置出错E64 电梯端站减速掌握特别C2级E70 变频器故障报警检出E73 门区运行故障E76 电梯爬行时间特别E级E80 电梯运行中断门锁检出E81 电梯检修状态特别E82 电梯微动平层超时故障E83 电梯平安回路故障检出E84 微动平层起动故障E85 变频器速度全都信号特别E86 电梯开门超时故障E87 电梯关门超时故障。

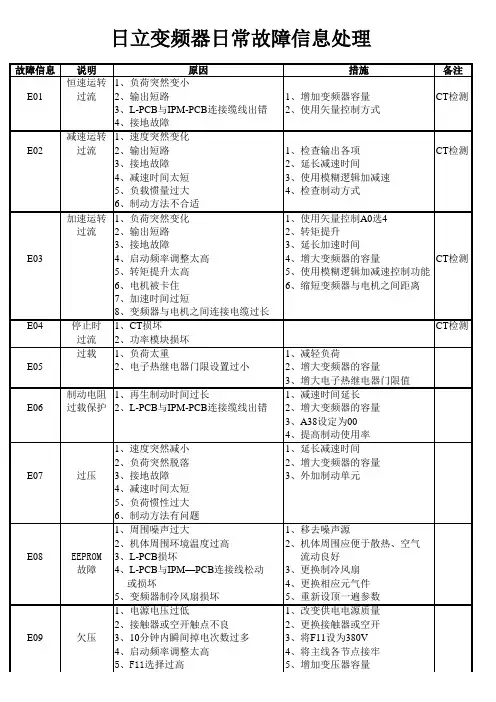

日立变频器日常故障信息处理故障信息说明内容原因措施E01 恒速运转过流电机轴堵转或急剧加速时，有大电流流过变频器，可能导致故障。

因此在流过规定以上的电流时，则会切断输出，显示故障。

此保护通过CT（电流互感器）来检测过电流。

保护回路在变频器输出电流220％时自动动作，跳闸。

1、负荷突然变小2、输出短路1、增加变频器容量3、L-PCB与IPM-PCB连接缆线出错2、使用矢量控制方式4、接地故障E02 减速运转过流1、速度突然变化2、输出短路1、检查输出各项3、接地故障2、延长减速时间4、减速时间太短3、使用模糊逻辑加减速5、负载惯量过大4、检查制动方式6、制动方法不合适E03 加速运转过流1、负荷突然变化1、使用矢量控制A0选42、输出短路2、转矩提升3、接地故障3、延长加速时间4、启动频率调整太高4、增大变频器的容量5、转矩提升太高5、使用模糊逻辑加减速控制功能6、电机被卡住6、缩短变频器与电机之间距离7、加速时间过短8、变频器与电机之间连接电缆过长E04 停止时过流1、CT损坏2、功率模块损坏E05 过载监视变频器输出电流，内置的电子热保护功能检测到电机过负载时切断输出，显示故障。

1、负荷太重1、减轻负荷2、电子热继电器门限设置过小2、增大变频器的容量3、增大电子热继电器门限值E06 制动电阻过载保护在BRD回路的使用率超过b090所设定的使用率时，切断输出，显示保护。

1、再生制动时间过长1、减速时间延长2、L-PCB与IPM-PCB连接缆线出错2、增大变频器的容量3、A38设定为004、提高制动使用率E07 过压若P-N间直流电压过高则可能导致损坏。

由于来自电机的再生能量、输入电压的上升导致P-N间的直流电压超过允许电压值，变频器切断输出，显示保护。

1、速度突然减小1、延长减速时间2、负荷突然脱落2、增大变频器的容量3、接地故障3、外加制动单元4、减速时间太短5、负荷惯性过大6、制动方法有问题E08 EEPROM故障在由于外来噪声或温度异常上升导致内置EEPROM发生异常时，切断输出，显示故障。

海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能LED4 工作灯LED2 化霜灯LED1 定时灯LED3、LED5 连续换气灯LED2化霜LED1定时LED3、5、6、7连续、自动换气LED4工作LED 状态X X O ☆模块保护(PRMOD PRMOD1) O X X ☆压缩机顶部温度保护（PRCOM）X O X ☆室外温度传感器开路或短路（PROUTD）X O O ☆电压过高或过低保护（PRVAC）O O O ☆室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆☆风机速度失控（SPABF）☆ X O ☆过零检测出错（ACBAD）X X ☆☆ EEPROM参数错误指示☆ O X ☆温度保险丝断保护（FUSED）☆ O ☆☆机型不匹配（TYPER）☆ O （亮）X （熄）☆（闪）(三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

日立空调故障代码大全（收藏）来源：家电维修论坛日立家用空调故障代码显示内容故障原因定时灯5秒闪/一次过冷或过热保护定时灯5秒闪/二次室外机强制运行定时灯5秒闪/三次室内外通讯故障定时灯5秒闪/四次室内外异常定时灯5秒闪/十次直流风机室内主板故障定时灯5秒闪/十一次EEPROM数据错日立KFR-50LW/BPMT变频柜式空调LD301 LD302 LD303 LD305 故障原因灭灭亮灭正常运行亮灭亮灭过负荷（1）灭亮亮灭过负荷（2）亮亮亮灭过负荷（3）注：排除压缩机引线，设置运行装态，正常运行时LD303亮，说明室外电路正常。

家电维修论坛日立5P空调故障代码01：室内保护装置动作，室内基板PCN1，CN16，CN20。

02：室外保护装置动作，室外基板PCN2，PCN4。

03：信号异常(室内/室外)，室内基板：CN2，室外基板：PCN1，PCN3，CN4，CN7，CN8。

05：相位异常，室外基板：CN9。

08：压缩机温度过高，室外基板：THM3。

(一般是缺氟利昂)11：吸风热敏电阻异常，室内基板：THM3。

12：出风热敏电阻异常，室内基板：THM4。

13：防冻热敏电阻异常，室内基板：THM5。

20：压缩机排气热敏电阻异常。

22：环境热敏电阻异常，室外基板：THM2。

24：室外配管温度热敏电阻异常，室外基板：THM1。

25：风量控制热敏电阻异常，室外基板：THM4。

38：室外保护回路异常。

41：制冷过负载。

42：制热过负载。

日立空调故障分析一、柜机KF（Rd）?46、50、65、70LW 故障分析：（故障显示：1?18、）2 ?19灯常亮，定时、温度灯闪）1. 12?29灯闪为何故障？故障代码显示为外机故障（冷媒不足）。

排除方法：①管温本身问题（25℃时管温阻值为10KΩ）②压缩机故障：压缩机电容坏或压缩机坏③严重缺氟：查漏、加氟④管路系统堵：看具体情况分析堵在哪部分⑤电压问题：电压偏低或偏高造成压机过热保护⑥外风机不转⑦电路板坏2. 11?28灯闪为何故障？故障代码显示为内环温坏。

E23.x通常检查程序FFC、L-PCB、P-PCB、检查PV5N的波形1 E23（D105=80） IGBT板上R22损坏2 E23（GA）、E30（IGBT） L-PCB/IGBT上30角E21、E07、E14不能复位PC3上6角—GA19角 0欧姆PC3上6角—GA19角 180欧姆（R17）P-N端螺丝长度短了也会出现3 E23.0 FFC损坏/如果D105=00则L-PCB不坏4 通电E23.0（D105=00）（1）FFC的28角有问题检查：PC4的6—N H电位PC4的1—N L电位/PC7的1—N L电位（2）OSC损坏检查J1信号（3）IGBT板上C17损坏（4）IGBT板上R2损坏5 只是E23.0（D105=80）检查PC1、2、4、5、6、7、9只通过R0-T0供电通电后波形图如下：PC5 6pin<-N 闪烁两次(始终高电位)->HPC5 1pin<-L 1[V]闪烁两次 (始终是低电位)->LPC6 6pin<-N H(5V) PC6 1pin<-L LPC4 6pin<-N H(5V)-> 闪烁 -> L PC4 1pin<-L 平滑-> 闪烁 -> 2VPC1 6pin<-N H(5V)-> 闪烁 -> H PC1 3pin<-L H(5V) -> 闪烁 -> HPC2 4pin<-N H(5V) PC2 1pin<-L H(5V)PC9 6pin<-L H or 3[V] PC9 3pin<-N H(5V)PC7 6pin<-L H(5V) -> 闪烁两次->H PC7 1pin<-N H(5V) -> 闪烁两次->H6 E23.0（D105=80）（1）检查OSC各管脚（2）R7损坏、PC7-N是L电平（正常是H电位）SJ300-220HFE PC1 6pin L电位（正常H电位）、PC2-6 H电位、PC7-6L电位——损坏 R1 检查R1、2、4、5、6、301、302、304、305、3067 E23.0;(d105;00 or 80) 通讯故障 -> 概率相当高E23.6;(d105;80) 无 PWM 响应 -> 低E23.6;() 通讯故障 -> 概率相当高E23.4; (）d105;80 慢 PWM 响应 -> 非常低通讯故障 80;GARES,GASCK,GARXD8 E23.0（D105=00） J41松动9 只有R0、T0供电时出现E23.0 （D105=80）AVR 对PV5-N 可能在K1317附近或者E14.0 ，尤其在IGBT短路时，有时这些故障信息不出现10 E23.0 下桥臂电压不平衡（D105=80） NG相对+17V，E23.0 不能复位检查门电路或者PWM反馈回路11 E23.3（D105=80）电源板上二极管ZDW损坏12 E23.4 低于10HZ运行正常、高则出现PCU1~PCZ1损坏故障代码（D105=80）13 E23.4 （D105=80） R22、R7、PCU、V、W、X、Y、Z14 E23.4 （大约11HZ有电机出现故障） CU3、CV3、CW3、CX3、CY3、CZ3无电机不出现故障（D105=80）15 E23.6（L300P-150HFE）（D105=80） GA-15PIN损坏 35pin-5V、37pin-5v、 38pin-0V、 39pin-5v、40pin-5V、41pin-5V43pin-5v如果出现E3*或者E23出现还得检查GA或者门电路下桥臂的D57损坏16 E23.4 、E23.6（D105=00） FFC或者其连接件损坏17 E23.6（D105=80） R69损坏18 E23.6（D105=80）、E30.4(D105=80) GA板与IGBT板接触不良，如JX1等19 E23.6 如果能复位，运行，则1、降低载波频率、2、频率上限、3、光偶20 E21.6 IGBT 上C80损坏E23故障处理方案PDF 文件以 "FinePrint pdfFactory Pro" 试用版创建 。

日立YPVF故障码TCD 10： 50B ON 故障检查项目：1.主副MICOM故障检出旗号码。

2.检查安全回路，50B主要线圈（—）。

3：检查输入缓行器，依照50B ON—OFF 确认主MICOMX50B($11E1)副MICOM X50B ($E85162) 资料运算正常。

4.检查输出缓行器。

电梯停止确认 50B线圈（—）和GD 之间之电压。

5.MPU 和FIO 之间 FA，FB 连接器正常否？6.更换班FIO 。

7.更换班MPU ：更换班FIO 之后，不正常条件。

8.ACR P15 N15 电压测试或更换 ACR。

TC D 11：10T ON-OFF 故障检查项目：1.读出Z10TE （13F9）资料。

2.MIC接点及互锁连接条件。

3.10T 电磁接触器。

4.10T 使用电源. AC100V—C100(MG.BR)—GD; AC100V—32FC16—32FC15(10T ON时),输入缓衡器电源；DC 48V—RECT—GD;DC48—32FH114—GD (10T ON时) 5.电梯运转中间宣告低于表示旗号. Z10T (10DE) X10T (11E2) （11E3）检查输入缓衡器。

6.更换班 FIO .TCD 12：15B ON OFF 故障检查项目：1。

MIC 连接器接触和互锁条件。

连接器—32FH/2 。

21FH/12 。

2。

15B 接触器和辅助接点。

3。

50B A 接点。

4。

15B 线圈电压 DC 100V。

5。

输入缓行器DC 48V FH/12—GND（15B ON 时）。

6。

15B OFF 时间。

15B 10T 同时 OFF， 15B 输出缓行器短路，更换 FIO。

7。

输出缓行器 V15B （副 E8 58AA）和输出缓行器 X15B（副 E85010—4）中间宣告，有时不正常，更换 FIO。

TCD 15: 共同MICOM 失败检查项目: 1。

检查WDT 主.副 MICOM ON. 2。
