无砟轨道桥梁底座(保护层)施工作业指导书

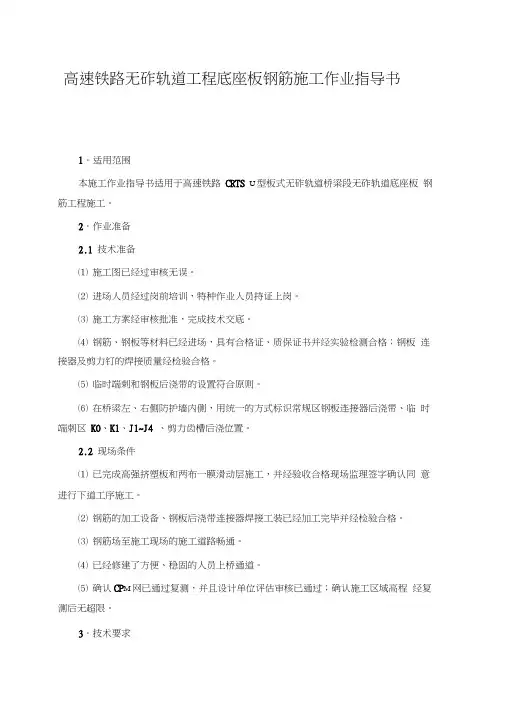

无砟轨道底座板施工作业指导书1 .适用范围适用于无砟轨道底座板钢筋混凝土施工。

2.作业准备2.1施工前做好工地三通一平的施工准备。

2.2检查梁面，核对梁面高程、平整度（2mm/1m或3mm/4m）、防水层、剪力齿槽等，不符合标准的梁面应进行修整，达到梁面验收标准。

（相邻梁端桥面之间的相对高差不得大于10mm,梁面高程不得高于设计高程，也不得低于设计高程20mm。

）2.3桥面的防水层必须按设计进行喷涂，不允许喷入剪力齿槽和侧向挡块范围内,喷涂后的防水层不允许出现破损、空鼓、污染等现象。

2.4做好CPⅡ加密和CPⅢ基准网测量、复测工作，根据规范要求在线路两侧的防护墙上布设CPⅢ加密网，并不定期进行复核。

3.技术要求3.1施工前按底座板施工要求进行配合比试验，确定施工配合比。

3.2储备施工所需的各项原材料，保证施工的不间断性。

3.3将各项原材料按相关要求报送检测部门进行检测。

3.4按底座板施工要求对梁面进行验收，保证梁面的平整度能满足规范要求。

3.5滑动层位于梁顶防水层与底座板之间,由两层无纺布及一层PE膜组成。

3.6 混凝土施工严格按照规范规定要求组织施工，确保施工质量。

4.施工程序和工艺流程4.1施工程序施工准备→桥面验收→CPⅢ布设→底座板边线测量→桥上滑动层铺设→钢筋笼吊装→剪力钉及钢筋笼连接→电阻测试→模板安装→底座板浇筑、拉毛→后浇带底座板连接浇筑→后浇带养生。

4.2工艺流程5．施工要求5.1施工准备在施工前保证工地三通一平，利用既有便道做为运输通道，既有钢筋加工场做为底座板钢筋加工基地。

⑴梁面验收检查梁面，核对梁面高程、平整度，防水层是否有空鼓、破损和污染等，不符合验收标准的梁面应进行修整，达到梁面验收标准。

防水层：表面清洁无破损、无空鼓、无污染，防水层无喷到剪力齿槽和侧向挡块呢。

伸缩缝：铝合金板材无翘曲，宽度正确，无脱落，伸缩缝内无杂物。

梁端：相邻梁端高差10mm以内。

梁面平整度：梁端不超过2mm/1.5m，其它地段不超过3mm/4m，底座板范围内不积水。

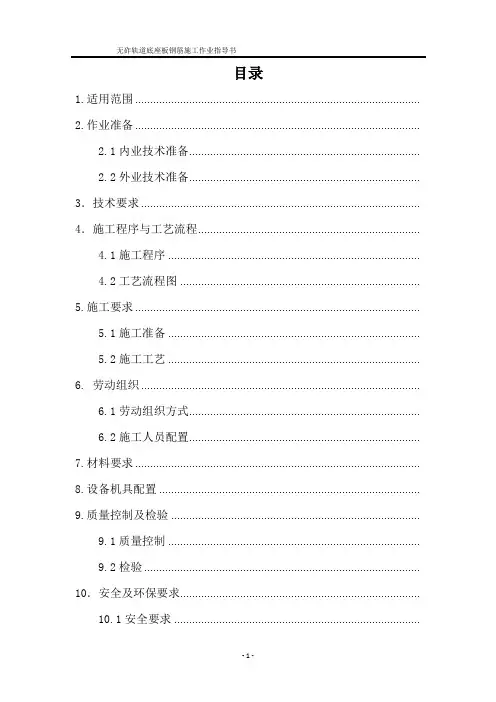

目录1.适用范围 ...............................................................................................2.作业准备 ...............................................................................................2.1内业技术准备.............................................................................2.2外业技术准备............................................................................. 3．技术要求 ............................................................................................. 4．施工程序与工艺流程..........................................................................4.1施工程序 ....................................................................................4.2工艺流程图 ................................................................................5.施工要求 ...............................................................................................5.1施工准备 ....................................................................................5.2施工工艺 ....................................................................................6. 劳动组织 .............................................................................................6.1劳动组织方式.............................................................................6.2施工人员配置.............................................................................7.材料要求 ...............................................................................................8.设备机具配置 .......................................................................................9.质量控制及检验 ...................................................................................9.1质量控制 ....................................................................................9.2检验 ............................................................................................ 10．安全及环保要求................................................................................10.1安全要求 ..................................................................................10.2环保要求 ..................................................................................底座板钢筋施工作业指导书1.适用范围适用于郑万铁路河南段ZWZQ-x标CRTS-I型双块式无砟轨道桥梁地段底座板钢筋施工作业。

目录一、编制依据、编制目的 (2)1.1编制依据 (2)1.2编制目的 (2)二、施工工艺及技术要求 (2)2.1 桥梁底座概述 (2)2.2 桥梁底座施工工艺 (3)2.3 桥梁底座施工方法 (3)2.4 施工作业标准 (5)三、人员配置 (9)四、底座主要施工设备配置 (10)五、施工安全与劳动保护 (10)5.1 一般规定 (10)5.2 各工序作业注意事项 (11)CRTS I 型双块式无砟轨道桥梁底座施工作业指导书一、编制依据、编制目的1.1编制依据1、《桥上双块式无砟轨道设计图》；2、《高速铁路轨道工程施工质量验一收标准》（TB10754-2010）；3、《高速铁路轨道工程施工技术指南》（铁建设（2010）241）4、《铁路混凝土工程施工质量验收标准》（TB10424-2010 ）5、《高速铁路轨道工程施工质量验收标准》（TB10754-2010 ）1.2编制目的明确CRTSI型双块式无砟轨道桥梁底座施工作业的工艺流程、操作要点和相应的工艺标准，指导和规范CRTSI型双块式无砟轨道桥梁底座施工。

二、施工工艺及技术要求2.1 桥梁底座概述桥梁地段道床板支承结构为底座板，底座板直接浇筑在桥面混凝土上，并用连接钢筋与桥面混凝土间采用预埋套筒连接，当连接钢筋无法拧入预埋套筒时，需依据设计要求进行植筋处理，混凝土强度等级设计为C40。

结构宽度为2800mm，长度分6400mm、5750mm、6075mm、6825mm 四种类型，底座板顶面设置4mm厚的聚丙烯土工布，每块底座板底座设置2个限位凹槽，顶面尺寸为1000mm ×700mm，底面尺寸为978×678mm，凹槽侧面铺设8mm厚的弹性垫板，弹性垫板四周使用泡沫板填平，并使用胶带粘贴牢固。

32m梁上底座板由2块6400mm、1块5750mm、2块6825mm组成，24m梁上底座板由1块6400mm、2块6075mm组成，1块5750mm组成。

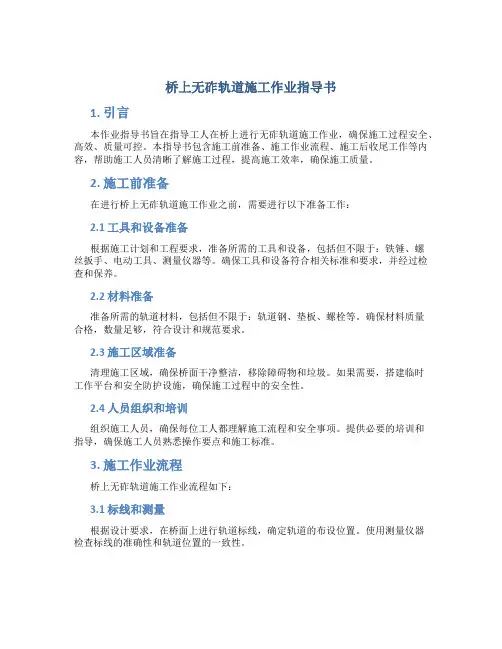

桥上无砟轨道施工作业指导书1. 引言本作业指导书旨在指导工人在桥上进行无砟轨道施工作业，确保施工过程安全、高效、质量可控。

本指导书包含施工前准备、施工作业流程、施工后收尾工作等内容，帮助施工人员清晰了解施工过程，提高施工效率，确保施工质量。

2. 施工前准备在进行桥上无砟轨道施工作业之前，需要进行以下准备工作：2.1 工具和设备准备根据施工计划和工程要求，准备所需的工具和设备，包括但不限于：铁锤、螺丝扳手、电动工具、测量仪器等。

确保工具和设备符合相关标准和要求，并经过检查和保养。

2.2 材料准备准备所需的轨道材料，包括但不限于：轨道钢、垫板、螺栓等。

确保材料质量合格，数量足够，符合设计和规范要求。

2.3 施工区域准备清理施工区域，确保桥面干净整洁，移除障碍物和垃圾。

如果需要，搭建临时工作平台和安全防护设施，确保施工过程中的安全性。

2.4 人员组织和培训组织施工人员，确保每位工人都理解施工流程和安全事项。

提供必要的培训和指导，确保施工人员熟悉操作要点和施工标准。

3. 施工作业流程桥上无砟轨道施工作业流程如下：3.1 标线和测量根据设计要求，在桥面上进行轨道标线，确定轨道的布设位置。

使用测量仪器检查标线的准确性和轨道位置的一致性。

3.2 安装底座在标线位置上，安装轨道底座，确保底座的垂直度和平整度。

底座的选择和安装要符合相关标准和规范。

3.3 安装轨道钢将轨道钢放置在底座上，并使用螺栓进行固定。

固定时要注意螺栓的紧固力度，确保轨道稳固牢固。

3.4 安装垫板在轨道钢下方夹入垫板，用于增加承载面积，减小轨道对桥面的压力。

垫板的材质、尺寸和安装方式要符合设计要求。

3.5 安装固定螺栓在轨道上安装固定螺栓，用于固定轨道和底座，确保轨道稳定不动摇。

固定螺栓的紧固力度要符合相关要求。

3.6 清理检查完成轨道安装后，进行清理和检查工作。

清理施工区域，移除多余的杂物和垃圾。

检查轨道安装质量，保证无砟轨道的平直度和牢固度。

新建铁路西安至成都客运专线四川段XCZQ-4标CRTSⅠ型双块式无砟轨道底座板施工作业指导书编制：复核：审核：中铁五局西成铁路客运专线工程指挥部第四项目部二○一五年六月目录1适用范围 (1)2作业准备工作 (1)2.1内业技术准备 (1)2.2外业技术准备 (2)3技术要求 (2)4施工工艺流程 (4)5施工要求 (5)5.1施工准备 (5)5.2测量放样 (5)5.3钢筋控制措施 (6)5.4钢筋绑扎 (6)5.5底座模板安装 (8)5.6凹槽模板安装 (9)5.7混凝土施工 (10)6劳力组织 (12)7材料要求 (13)8设备机具 (13)9质量控制及检验 (14)10安全及环保措施 (16)10.1安全质量保证措施 (16)10.2环境保护措施 (17)新建铁路西安至成都客运专线四川段XCZQ-4标CRTSⅠ型双块式无砟轨道底座板施工作业指导书1适用范围本作业指导书适用于新建铁路西安至成都客运专线四川段XCZQ-4、5标CRTSⅠ型双块式无砟轨道桥梁底座施工。

2作业准备工作2.1内业技术准备以《简支梁桥上CRTS I型双块式无砟轨道设计图》（西成客专施轨-12（EY））、《连续梁桥上CRTS I型双块式无砟轨道设计图》（西成客专施轨-13-14-15-16-17（EY））、《桥台上CRTS I型双块式无砟轨道设计图》（西成客专施轨-18-01～22（EY））、《高速铁路设计规范》（TB10621-2014）、《高速铁路轨道工程施工质量验收标准》（TB10754-2010）、《铁路混凝土工程施工质量验收标准》（TB10424-2010）、《钢筋焊接网混凝土结构技术规程》（JGJ114-2003）；《高速铁路工程测量规范》（TB10601-2009）、《高速铁路轨道工程施工技术指南》（铁建设【2010】241号）、《铁路轨道工程施工安全技术规程》（TB10305-2009）为依据，无砟轨道施工前组织技术人员阅读、审核施工图纸，明确有关技术问题，熟悉规范和技术标准。

型板式无砟轨道底座板施工作业指导书一、前言型板式无砟轨道底座板是一种新型的轨道基础结构，它采用预制型板组装而成，无需砟石填充，可以大大减少施工工期和成本，提高轨道的稳定性和安全性。

为了保证施工质量和安全，特制定本施工作业指导书，以供施工人员参考。

二、施工前准备1. 施工前应对施工现场进行全面的勘察和测量，确保施工的准确性和合理性。

2. 确认施工图纸和相关资料的准确性和完整性，以便于施工过程中的参考和使用。

3. 确保施工人员具备相应的操作证书和技术资格，保证施工人员的安全和技术水平。

4. 准备好施工所需的机械设备、工具和材料，确保施工过程的顺利进行。

5. 制定施工计划和安全措施，确保施工过程的安全和有序进行。

三、施工过程1. 地基处理：根据设计要求，对施工现场的地基进行处理，确保地基的平整和稳固。

2. 基础安装：根据施工图纸，进行基础底座板的安装，确保底座板的位置和高度符合设计要求。

3. 型板组装：将预制的型板按照设计要求进行组装，确保型板之间的连接牢固和密合。

4. 固定安装：将组装好的型板固定在基础底座板上，确保型板的稳固和牢固。

5. 检查验收：对施工过程进行全面的检查和验收，确保施工质量和安全。

四、施工注意事项1. 施工过程中，严格按照设计要求和施工图纸进行操作，确保施工的准确性和合理性。

2. 施工现场应设置明显的安全警示标志，确保施工人员的安全和施工现场的安全。

3. 施工过程中，应严格按照施工计划进行操作，确保施工过程的有序和安全进行。

4. 施工现场应保持整洁和干净，确保施工人员的安全和施工设备的正常使用。

5. 施工过程中，应加强对施工人员的安全教育和培训，确保施工人员的安全意识和技术水平。

五、施工结束1. 施工结束后，对施工现场进行全面的清理和整理，确保施工现场的整洁和安全。

2. 对施工质量进行全面的检查和验收，确保施工质量的合格性和安全性。

3. 对施工过程进行全面的总结和评估，总结经验教训，提出改进建议。

无砟轨道桥梁底座施工作业指导书新建兰新铁路甘青段无砟轨道工程编号：003桥梁底座施工作业指导书单位：中铁十一局兰新项目部编制：赵军审核：蔡进批准：杨汉国2021年6月29日发布2021年7月1日实施新建铁路兰州至乌鲁木齐第二双线甘青段crtsi型双块式无砟轨道桥梁基础施工说明表1．适用范围............................................................................ ..............................................12．作业准备............................................................................ . (1)2.1办公室工作的技术准备12.2现场技术准备13。

技术要求14。

施工工艺流程15。

施工要求二5.1施工准备............................................................................ .....................................25.2施工工艺............................................................................ . (3)5.2.1桥面处理35.2.2施工放样35.2.3钢筋施工35.2.4模板安装和钢筋55.2.5梁表面清理和冲洗55.2.6混凝土浇筑65.2.7基础养护6．劳力组织............................................................................ ..............................................77．材料要求............................................................................ ..............................................78．设备机具............................................................................ ..............................................89．质量控制及检验............................................................................ ..................................910．安全及环保要求............................................................................ (10)10.1安全保证措施1010.2环境保护措施1新建铁路兰州至乌鲁木齐第二双线甘清段crtsi型双块无砟轨道桥梁底板施工作业指导书新建铁路兰州至乌鲁木齐第二双线甘清段crtsi型双块无砟轨道底板施工作业指导书1．适用范围适用于兰新铁路第二双线lxs-16标段各跨简支梁、连续刚构、多孔箱梁等桥梁下部结构的施工。

无砟轨道施工作业指导书一、轨道工程工程简况本标分部道床施工起止里程为：DK733+997-DK781+883，正线铺设Ⅰ型板式无砟轨道48km，无砟轨道基本结构由50kg/m钢轨、扣件、Ⅰ型预制轨道板、CA 砂浆、混凝土凸形挡台、混凝土底座组成。

路基地段使用4962mm轨道板单元，底座以4到5块标准板长对应的底座长度设置一个伸缩缝。

桥上24m简支梁布置5块4856mm轨道板单元；32m简支梁布置5块4962mm和2块3685mm的轨道板单元，其它跨度的桥梁按照设计进行布置，相邻单元底座设置20mm的伸缩缝。

本分部约需要轨道板4.14万块，共设置2个轨道板厂。

无砟道岔采用轨枕埋入式，由道岔部件、岔枕、道床板及混凝土支承层组成。

二、轨道工程施工安排（一）施工组织本着节约临时用地和充分利用既有设备的原则，2个Ⅰ型轨道板预制场分别设置在DK724+000、DK769+000处。

无碴道床的施工单元与架梁施工单元基本一致，原则上一个施工单元配备一套无碴道床施工设备，有路基预压地段（先架后压）在预制梁架设完成后先施工桥梁地段的无砟轨道，路基地段根据沉降评估情况隔段施工。

本分部根据工程分布情况划分为4个施工段落，配备4个无砟轨道施工队伍、4套无砟道床施工设备。

（二）工期安排轨道板预制场2008年6月1日开始和梁场同步规划建设，利用6个月的时间正式完成轨道板厂的规划建设，2008年12月1日～2009年1月31日完成生产设备的联合调试，2009年2月1日～2009年3月31日完成轨道板的试生产，2009年4月1日～2009年6月30日完成轨道板厂技术条件评审及生产许可证考核检验等各项工作，2009年7月1日正式开始生产轨道板，2010年底轨道板预制完成。

本分部下部基础构筑物一旦达到轨道施工条件，立即组织施工，无砟道床计划2009年10月开工，2011年7月完工，历时21个月。

（三）施工人员安排计划每个轨道板预制厂下设钢筋加工和混凝土浇筑两个车间，每个车间劳动力配置及主要工作内容见表2-1、表2－2。

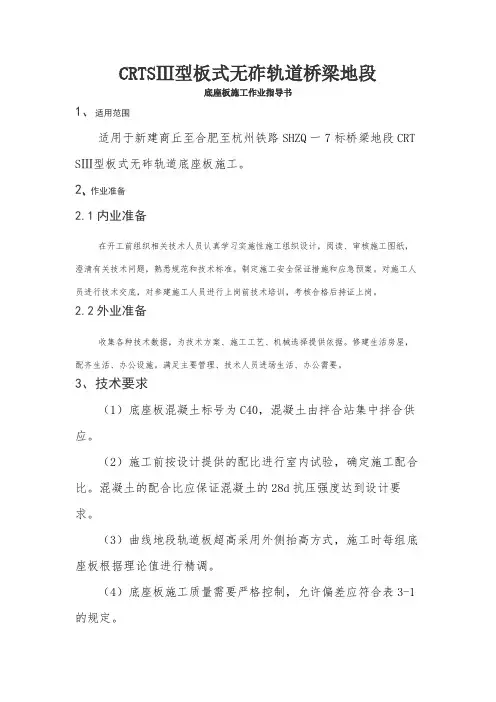

CRTSⅢ型板式无砟轨道桥梁地段底座板施工作业指导书1、适用范围适用于新建商丘至合肥至杭州铁路SHZQ一7标桥梁地段CRTS Ⅲ型板式无砟轨道底座板施工。

2、作业准备2.1内业准备在开工前组织相关技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。

制定施工安全保证措施和应急预案。

对施工人员进行技术交底，对参建施工人员进行上岗前技术培训，考核合格后持证上岗。

2.2外业准备收集各种技术数据，为技术方案、施工工艺、机械选择提供依据。

修建生活房屋，配齐生活、办公设施。

满足主要管理、技术人员进场生活、办公需要。

3、技术要求（1）底座板混凝土标号为C40，混凝土由拌合站集中拌合供应。

（2）施工前按设计提供的配比进行室内试验，确定施工配合比。

混凝土的配合比应保证混凝土的28d抗压强度达到设计要求。

（3）曲线地段轨道板超高采用外侧抬高方式，施工时每组底座板根据理论值进行精调。

（4）底座板施工质量需要严格控制，允许偏差应符合表3-1的规定。

表3-1底座板及限位凹槽外形尺寸允许偏差图4-2底座板施工工艺流程图5、施工要求5.1施工准备（1）完成并通过沉降观测及CPⅢ评估，并对桥梁顶面表面平整度、高程进行复测验收。

（2）施工前对进场原材料进行检验并验收合格。

（3）完成线下工艺性试验验收。

5.2施工工艺5.2.1测量放样完成并通过沉降观测及CPⅢ评估，并对桥梁混凝土顶面平整度、高程进行复测验收，满足要求方可进行底座施工。

根据线路平、纵断而资料，并测定梁缝实际数据，输入布板软件，根据布板软件计算数据确定底座高程，对轨道板板缝宽度进行调整。

底座施工前，除按技术要求放出底座中心线外，同时在底座基面上放样底座边线、伸缩缝位置和凹槽中心线位置（弹出凹槽底部边线），以便于作业。

5.2.2基础面凿毛处理桥梁及基床混凝土基面按轨道中心两侧各1.35m范围内进行机械凿毛处理，凿毛深度1.8~2.2mm，其纹路应均匀、清晰、整齐，凿毛范围见新面不小于90%，凿毛后及时清理基面的浮渣、碎片、尘土、油渍等，并提前进行预湿。

可编辑修改精选全文完整版目录第一章 CPⅢ轨道控制网测量 (8)1、目的 (8)2、编制依据 (8)3、适应范围 (8)4、CPⅢ轨道控制网测量 (8)4.1施工复测 (8)4.2CPⅢ轨道控制网布设 (8)4.3CPⅢ轨道控制网平面测设 (9)4.4CPⅢ轨道控制网高程测设 (9)4.5质量检验 (10)第二章混凝土支承层施工 (10)1、目的 (10)2、编制依据 (10)3、适应范围 (11)4、施工准备 (11)4.1材料配制及运输 (11)4.2模筑法技术要求 (11)4.3滑模摊铺机摊铺技术要求 (12)4.4拉毛处理 (12)4.5切缝处理 (12)4.6混凝土养护 (12)第三章 CRTSⅠ型无砟轨道桥梁保护层及凸台施工 (13)1、目的 (13)2、编制依据 (13)3、适应范围 (14)4、施工准备 (14)4.1施工定位测量 (14)4.2钢筋绑扎 (14)4.3保护层及凸台混凝土浇筑 (14)4.4切缝处理 (14)4.5养护 (15)4.6土工布铺设及凸台垫板安装 (15)第四章 CRTSⅠ型双块式无砟轨道板施工 (16)1、目的 (16)2、编制依据 (16)3、适应范围 (16)4、施工准备 (16)4.1铺设工具轨及组装轨排 (16)4.2混凝土浇筑 (17)4.3混凝土养护 (17)4.4拆除纵、横向模板 (17)4.5拆除螺杆调节器 (18)4.6轨道状态复测 (18)4.7封堵螺杆孔 (18)4.8质量检验 (18)第五章长钢轨铺设施工 (21)1、目的 (21)2、编制依据 (21)3、适应范围 (21)4、施工准备 (21)5、轨铺设施工 (21)5.1长钢轨储运 (21)5.2纵向推送法 (22)5.3质量检验 (22)6、工地钢轨焊接（移动式闪光焊） (22)7、施工准备 (22)7.1拆除扣件垫放滚筒 (23)7.2轨端打磨 (23)7.3焊接 (23)7.4正火 (23)7.5粗磨 (23)7.6精磨 (24)7.7收尾 (24)7.8质量检验 (24)第六章应力放散锁定线路 (24)1、目的 (24)2、编制依据 (25)3、适应范围 (25)4、施工准备 (25)4.1钢轨位移观测桩设置 (25)4.2测量轨温 (25)4.3拆扣件垫滚筒 (26)4.4应力放散 (26)4.5落轨锁定线路 (26)4.6位移观测标 (26)4.7质量检验 (26)第七章无碴轨道精细调整施工作业指导书 (27)1、目的 (27)2、编制依据 (27)3、适应范围 (27)4、无碴轨道精细调整施工准备 (27)4.1轨道检查 (28)4.2轨道测量 (28)4.3调整量计算 (28)4.4轨道精调 (28)4.5质量检验 (29)5、钢轨预打磨 (29)5.1具备条件 (29)5.2打磨工艺要求 (30)5.3钢轨打磨后的要求 (30)5.4质量检验 (31)第八章无砟道岔作业指导书 (31)1、目的 (31)2、编制依据 (31)3、适应范围 (32)4、无砟道岔基桩测设 (32)4.1CPⅢ轨道控制网复测 (32)4.2道岔位置测量 (32)4.3道岔区控制基桩测量 (32)4.4道岔加密基桩测设 (33)4.5基桩布置要求 (33)4.6质量检验 (33)4.7道岔基桩测设基本工序流程 (33)5、岔区混凝土支承层及凸台施工 (33)5.1施工准备 (34)5.2施工定位测量 (34)5.3安装模板 (34)5.4钢筋绑扎 (34)5.5混凝土浇筑 (34)5.6拆除模板养生 (35)5.7质量检验 (35)6、道岔组装、初定位施工 (35)6.1施工准备 (35)6.2隔离层及橡胶垫板施工 (36)6.3底层钢筋绑扎 (36)6.4道岔原位组装铺设 (36)6.5道岔预组装、移位铺设 (36)6.6道岔处定位 (37)6.7质量检验 (37)7、道岔混凝土道床板施工 (37)7.1道岔轨排一次精调 (37)7.2工电联调 (38)7.3道岔轨排二次精调 (38)7.4安装模板 (38)7.5钢筋绑扎 (39)7.6混凝土浇筑 (39)7.7质量检验 (39)8、道岔焊接（铝热焊） (40)8.1施工准备 (40)8.2道岔钢轨焊接顺序及时间要求 (40)8.3轨端处理 (40)8.4焊接 (40)8.5打磨 (41)8.6质量检验 (41)作业指导书第一章 CPⅢ轨道控制网测量1、目的明确CPⅢ轨道控制网测量施工作业的工艺流程、操作要点和相应的工艺标准，指导、规范CPⅢ轨道控制网测量施工。
