2021人教版物理九年第十六章《电压电阻》学案

人教版物理九年级《第十六章电压电阻》教案设计一. 教材分析人教版物理九年级第十六章《电压电阻》是学生在学习了电流、电压、电阻等基本概念后，对电压和电阻的关系进行深入探讨的内容。

本章通过探究电压、电阻对电流的影响，让学生了解欧姆定律，并能够运用欧姆定律解决实际问题。

教材内容主要包括电压、电阻的概念，电压、电阻、电流之间的关系，欧姆定律的探究，以及欧姆定律在实际问题中的应用。

二. 学情分析学生在学习本章内容时，已经具备了电流、电压、电阻等基本概念，对实验探究也有一定的了解。

但学生在理解电压、电阻对电流的影响，以及运用欧姆定律解决实际问题时，可能会遇到一些困难。

因此，在教学过程中，教师需要引导学生通过实验观察电压、电阻对电流的影响，并通过实例让学生学会运用欧姆定律解决实际问题。

三. 教学目标1.让学生理解电压、电阻的概念，掌握电压、电阻、电流之间的关系。

2.引导学生通过实验探究欧姆定律，理解欧姆定律的物理意义。

3.培养学生运用欧姆定律解决实际问题的能力。

4.提高学生对物理实验的观察、分析、总结能力。

四. 教学重难点1.电压、电阻对电流的影响。

2.欧姆定律的探究和应用。

五. 教学方法1.采用实验探究法，让学生通过实验观察电压、电阻对电流的影响。

2.采用讲解法，教师讲解电压、电阻的概念，欧姆定律的原理。

3.采用讨论法，学生分组讨论实验现象，总结欧姆定律。

4.采用实例教学法，让学生通过实际问题学会运用欧姆定律。

六. 教学准备1.实验器材：电压表、电流表、电阻箱、导线、开关等。

2.教学课件：电压、电阻的概念，欧姆定律的原理，实验过程的演示等。

3.实例材料：一些实际问题，让学生运用欧姆定律解决。

七. 教学过程1.导入（5分钟）教师通过提问方式引导学生回顾电流、电压、电阻的概念，为新课的学习做好铺垫。

2.呈现（10分钟）教师通过课件介绍电压、电阻的概念，引导学生认识电压、电阻对电流的影响。

3.操练（15分钟）教师学生进行实验，让学生观察电压、电阻对电流的影响。

第十六章《电压电阻》单元复习课【复习目标】：1.学生能初步认识电压，知道电压的作用及电源是提供电压的装置;学生知道电压的单位及单位换算，能记住常见电压值;学生能认识电压表，了解电压表的用途与符号，并会正确使用用电压表测电压（包括连接、读数、选择量程）。

2、学生知道串联电路和并联电路的电压的特点及应用。

3、学生知道电阻的单位及换算，能够理解电阻是导体本身的一种性质，用控制变量法研究电阻的大小与导体的材料、长度、横截面积和温度的关系。

4、了解变阻器的构造，理解它的工作原理，知道正确使用变阻器的方法。

5、运用串、并联电路的电流与电压关系去分析简单的电路问题等。

【重点、难点】：1.【重点】：（1）.电压表的使用方法;（2）.运用串并联电路中的电压规律解题；（3）.变阻器的使用方法及在电路中的作用。

2.【难点】：（1）.电路的连接；（2）.变阻器的使用，会用控制变量法探究影响电阻大小的几个因素；（3）.识别电压表测的是哪段电路两端的电压；进行电路故障分析。

【学具准备】多媒体课件和学生导学案【前置准备】多媒体展示本章思维导图【教学过程】：一、创设情境·引入复习1.【视频播放】：《电人的烦恼》------现实版的“霹雳贝贝”片段2.【设疑】：众说周知:不高于36V电压为安全电压。

“手拿菜刀砍电线，一路火花带闪电。

”为什么视频中220伏电压穿胸，灯泡竟然亮了起来，人却安然无恙？（设计意图：通过观看视频《电人的烦恼》------现实版的“霹雳贝贝”片段，激发学生学习兴趣；设疑，进一步激发学生探索知识的欲望。

）二、专题复习·画龙点睛（一）、考点一：电压及电压表的使用1.【回眸要点·夯实基础】（1）．要在一段电路中产生电流，它的两端要有，所以的作用是使电路中产生电流。

是提供电压的装置。

（2）.电压的单位是 , 1V= mV,1mV= μV。

（3）.一节干电池的电压_____一个蓄电池的电压_____.对入体的安全电压 .家庭照明电路电压_______.动力电压________.（4）．正确使用电压表要注意：①.电流只能从电压表的接线柱流入，接线柱流出；②.电压表应该联在电路中；③.被测电压超过电压表的量程；④.读数时，应该认清所用量程及其对应的分度值，如果选用0～ 15 V 的量程，则其分度值为；⑤.如果把电压表直接与电源两极相连；则测量的是两端的电压。

16.4一、学习目标1．变阻器能说出滑动变阻器的构造，画出它在电路图中的符号，理解变阻器的工作原理。

能够把滑动变阻器正确连入电路中来改变电路中电流及用电器两端的电压。

2．变阻器的应用知道滑动变阻器在生活中的应用有哪些。

二、学习过程一）、知识点梳理知识点一变阻器1．自制调光灯【答案】小亮2、变阻器（1）定义：能改变接入电路中___________的元件。

（2）原理：常用的滑动变阻器，滑片移动到不同位置，接入电路的电阻丝的________不一样，这样就可以改变电路中的电阻________。

（3）变阻器在电路图中用符号________表示。

【答案】：电阻大小长度大小串联【拓展】变阻器的种类（电阻箱在电路中的符号为 ）。

3．使用滑动变阻器（1）接线柱：学生常用的滑动变阻器有4个接线柱，连接时，应该上下各接入一个到电路中，不能都接上面两个接线柱，也不能都接下面两个接线柱。

（2）要使滑动变阻器和用电器中的电流相同，滑动变阻器应该与用电器_____。

【答案】 (1)最大 (2)电流二）、例题 练习例1、将如图所示滑动变阻器接入电路，使滑片P 向B 端滑动时，滑动变阻器连入的电阻变大，应选择的接线柱是（ ）人越高,滑片M 越向上移,对应R 值増大,电压表示数増大油箱内油面上升时,对应R 值减小,表盘电流表)示数增大:油箱内油面下降时,对应R 值增大,表盘(电流表示数减小 连接AB 时,滑片顺时针转动时,接入的电阻值减小;反之,増大。

连接BC 时,滑片顺时针转动时,接入的电阻值増大;反之,减小A：C和A B：C和B C：D和B D：A和B【答案】A【解析】滑动变阻器接入电路的标准方式为一上一下，一左一右。

由于向右滑动时，接入电路的电阻变大，所以应该为左半部分。

练1.1 如图所示的为滑动变阻器的结构和连入电路情况示意图，当滑片滑动时，连入电路的电阻不变的是（）【答案】B【解析】A接入电路的是左半部分，C接入电路的电阻为左半部分，D接入电路的电阻为右半部分，滑动滑片时接入电路的阻值会改变，所以ACD不正确。

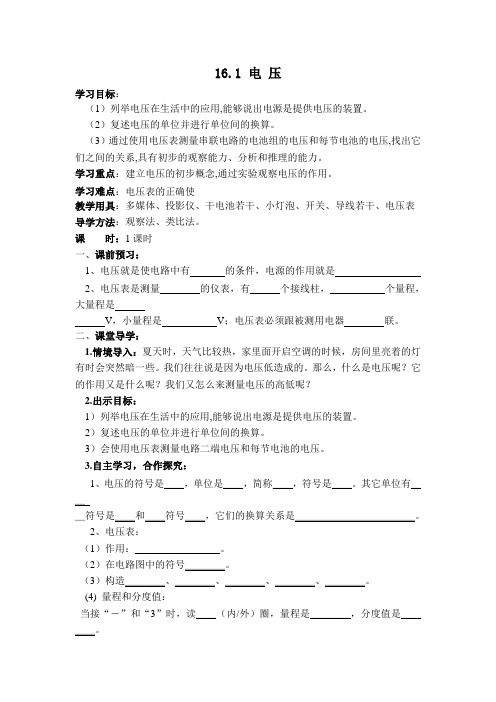

16.1 电压学习目标：（1）列举电压在生活中的应用,能够说出电源是提供电压的装置。

（2）复述电压的单位并进行单位间的换算。

（3）通过使用电压表测量串联电路的电池组的电压和每节电池的电压,找出它们之间的关系,具有初步的观察能力、分析和推理的能力。

学习重点：建立电压的初步概念,通过实验观察电压的作用。

学习难点：电压表的正确使教学用具：多媒体、投影仪、干电池若干、小灯泡、开关、导线若干、电压表导学方法：观察法、类比法。

课时：1课时一、课前预习：1、电压就是使电路中有的条件，电源的作用就是2、电压表是测量的仪表，有个接线柱，个量程，大量程是V，小量程是V；电压表必须跟被测用电器联。

二、课堂导学：1.情境导入：夏天时，天气比较热，家里面开启空调的时候，房间里亮着的灯有时会突然暗一些。

我们往往说是因为电压低造成的。

那么，什么是电压呢？它的作用又是什么呢？我们又怎么来测量电压的高低呢？2.出示目标：1）列举电压在生活中的应用,能够说出电源是提供电压的装置。

2）复述电压的单位并进行单位间的换算。

3）会使用电压表测量电路二端电压和每节电池的电压。

3.自主学习，合作探究：2、电压表：(4) 量程和分度值：（5）读数:教师根据实际情况在黑板上画几个电压表示数让学生练习读数。

（6）电压表的使用：损坏电压表在已知电压大小的情况下，直接选择合适的量程；若不能判断，则先用大量程“试触”，然后再选择合适的量程.三、展示反馈：在学生完成课堂导学后，教师要对学生的完成情况进行提问展示，同时对学生完成质量进行评估。

四、学习小结：1.电源是提供电压的装置，电压是形成电流的原因。

2.电压用符号U表示，单位是伏特，简称伏，符号V.其他单位还有千伏(kv)、毫伏（mv）,1kv=103v=106mv .3.电压表：（1）作用：测量电压大小的仪表。

（2）在电路图中的符号。

（3）构造：刻度盘、符号、指针、调零螺丝、接线柱。

(4) 量程和分度值：当接“－”和“3”时，读内圈，量程是0——3v，分度值是0.1v。

第十六章电压电阻第1节电压►知识与技能1．从能量转化的角度认识电源的作用。

2．知道电压的单位，记住一些常见的电压值。

3．会使用电压表。

►过程与方法通过实验观察小灯泡亮度的变化，获得电路中电流的强弱信息，从而了解电压概念，使学生具有初步的观察能力、分析和推理的能力。

►情感、态度与价值观通过对学生正确使用电压表技能的训练使学生学会阅读说明书，养成严谨的科学态度和工作作风。

●重点：1.建立电压的初步概念，通过实验观察理解电压的作用。

2.电压表的正确使用。

●难点：电压表的正确选择、连接及读数。

一、情景导入生成问题2 000多年前，意大利科学家伏打把一个金币和一个银币分别放在舌头上下，用导线连接，意外的体验到了舌头发麻的感觉。

在此基础上他发明了最早的能持续供电的装置——伏打电池。

你来分析一下，伏打做这个实验时，创造了几个条件？他为什么把两个硬币放在舌头上下呢？要制作一节电池，需要准备哪些材料？今天我们就从最基本的知识学起。

二、自研互学生成新知【自主探究】知识板块一电压自主阅读教材P55～56内容，完成下列问题：1．说说电池、电源、电压、电流之间的关系。

电压通常用什么字母表示？答：电池是电源的一种，电源是给用电器两端提供电压的装置，电压是形成持续电流的条件。

电压通常用字母U表示。

2．填空：0.54 kV＝__5.4×105__ mV，13.5 mV＝__1.35×10－2__ V。

3．下面说法中正确的是(C)A．电路中只要有电压，就会有电流B．电压一定会使物体中的电子不断移动C．电路中有电流，电路两端一定有电压D．电流使物体中不断形成电压4．常见的电压值：一节干电池电压为__1.5__V__，一节铅蓄电池电压为__2__V__，手机电池电压为__3.7__V__，我国家庭电路电压为__220__V__。

知识板块二电压表的作用自主阅读教材P57～58，独立思考并完成：5．电压的测量工具是什么？电路图中符号是什么？如何辨认？答：电压表，表盘上标有V。

第十六章第1节电压学案编号：课型：新授课执笔：审阅：九年物理组学生姓名：日期：一、学习目标：1、课标目标：知道电压，会使用电压表2、知识目标：①初步认识电压，知道电源是提供电压的装置，了解电压是产生电流的原因。

②知道电压的单位及单位换算，会正确的使用电压表测量电压。

③知道生活中常见的电压值，识记干电池及家庭电路的电压值。

二、温馨提示：重点：认识电压表，正确使用电压表测电压难点：电压的理解三、学习辅助:教材、多媒体、电压表、电路板四、教学环节（一）、自主学习：1.电压的作用： _____________________________。

2.电源的作用：_________________。

3.电压通常用字母_____代表，它的国际单位是_______，简称______，符号______，还有哪些单位_____________________它们的换算关系________________________________4.完成下列例题：150kV = _______V 150mV=________V 150V=_________kV 50V=_______mV5.一节干电池电压是_____________，一节蓄电池电压是_____________，家庭照明电路电压是__________，对人体的安全电压是_____________。

6.电压表的使用：①电压表与被测用电器_____________(串联或并联)②应该使标有“-”号的接线柱靠近电源的_____极，另一个接线柱靠近电源的_____极。

③电压表的量程及其分度值分别为：_________ ___________在预期不知道被测电压的大小时，为了保护电压表，应先选________(“大量程”或“小量程”)。

（二）、交流展示：1、实践与活动：小灯泡发光时，电路中一定有电流通过。

试试看，电路中接入一节和两节干电池时，小灯泡的亮度一样吗？1.观察到哪些现象，你能得到什么启示？2.电流的产生原因？3.电源给用电器两端提供_______。

第十六章《电压电阻》第1节电压导学案【学习目标】1知识与技能从实际中了解电压在电路中的作用，并初步掌握电压的单位、常见的电压值，初步掌握电压表的连接方法、读数方法及实验操作中的技能技巧。

通过实验探究，让学生感知灯泡的亮度与电压有关。

2、过程与方法通过阅读说明书，从中收集到有关电压表连接方法和在电压表上读数的方法的一些信息，得到电压表的一般使用方法3、情感、态度与价值观在教学活动中，尤其注意培养学生参与、交流、合作的意识。

【学习重点】电压表的使用方法【学习难点】电压表的使用方法【预习检测】1、电压用字母_____表示，国际单位制中，电压的单位______，常用单位______、_______，换算关系：1kV=_______V 1V=________mV试一试：（1）_________是提供电压的电路元件，电压是形成______的原因（2）256kV=__________V 220V=______mV2、常见电压值：(1）一节干电池：______V (2)三个蓄电池串联的蓄电池组：________V (3)家庭照明电路：_______V【共同探究】探究点一电压活动1阅读课本4页、5页，填空：1、一节干电池V 1节蓄电V 家庭电路V人体安全电压为V2、电压单位：伏特（）千伏（）毫伏（）它们之间的换算关系是：1KV＝V 1 V = mV3、电压概念（电压的作用）：一段电路中有电流，它的两端就有。

电源是提供的装置。

电压的符号是活动2动手做图6.1-2实验观察：①要在一段电路产生电流，它的两端就要有，②同一段电路，电压越高，小灯泡越，说明电路中的电流越。

因此，电源的作用就是给用电器两端提供。

xxx”两端．．“xxx”的电流。

．．的电压，说电流时，要说通过探究点二怎样连接电压表活动3：观察电压表，阅读课本第5、6页。

电压表的电学元件符号：电压表使用规则：（1）电压表应该跟被测用电器联；（2）电流从接线柱流进，从接线柱流出；（3）被测电压不要超过电压表的；（在预先不知道被测电压的大约值的情况下，如果判定被测电压不会超过15V,可以先用，如果测得的电压不超过3V,为提高准确性，应改为量程测量。

第十六章电压电阻复习教学设计【教学目标】1.电压的概念及常见电压值，电阻的概念(认识)2.电压表和滑动变阻器的正确使用(操作)3.串、并联电路电压的规律(探究、理解)4. 影响电阻大小的因素（探究、知道）5.半导体材料和超导体材料（了解）【教学重点】1.电压表和滑动变阻器的正确使用2.串、并联电路电压的规律3.影响电阻大小的因素【教学难点】1.对电压表电路进行分析2.影响电阻大小的因素3.滑动变阻器的使用【教学方法】“自学、交流、展示、反馈”四环节教学模式【课时安排】分为 1 课时【教学过程设计】第1课时教学环节和教学内容教师活动学生活动设计意图【引入】课前小测：知识大比拼小明按图甲所示的电路进行实验，当闭合开关灯泡正常工作时，电压表和的指针位置完全一样，如图乙所示，则L2两端的电压为________V，L1两端的电压为 V，电源电压为 V。

2.如图3所示，当滑片P向右移动时，滑动变阻器连入电路的电阻变小的是（）3. 为维护消费者权益，我市某技术监督部门对市场上的电线产品进行抽查，发现有一个发收小测纸。

投影答案：1.2，8，102. D3. B巡视发现典型问题并稍作点评。

完成限时小测。

提问、听讲思考。

利用课前小测，让学生知根底，即刻进入实战复习氛围中。

品牌的铜芯电线不符合规格：电线直径明显比说明书上标有的直径要小。

引起这种电线不符合规格的主要原因是（）A．电线的长度引起电阻偏大B. 电线的横截面积引起电阻偏大C．电线的材料引起电阻偏大D．电线的温度引起电阻偏大【过程】投影：中考导航，考情分析投影学习目标：1.电压的概念及常见电压值，电阻的概念(认识)2.电压表和滑动变阻器的正确使用(操作)3.串、并联电路电压的规律(探究、理解)4. 影响电阻大小的因素（探究、知道）5.半导体材料和超导体材料（了解）投影PPT，组织学生完成自主知识梳理：投影：问题引领投影中考导航，考情分析，并适当说明。

投影本章学习目标。

电压电阻【学习目标】1.认识电压，知道电压的作用，电源是提供电压的装置。

知道电压的单位：伏、千伏、毫伏等；2.知道电压的单位，并记住常用的电压值。

会进行电压单位换算；3.知道电压表的使用规则，会选量程，会连接电压表，会正确度数；4.通过实验探究，概括出串、并联电路中电压的关系。

5.知道电阻及其单位；知道电阻的大小跟哪些因素有关。

6.知道滑动变阻器的构造、原理、作用，会用滑动变阻器改变电路中的电流。

【知识网络】【要点梳理】要点一、电压1．电源的作用：给用电器提高电压。

2.符号：U3.单位：伏特，简称伏，符号是“V”。

4.其它常用单位：千伏，“kV”；毫伏，“mV”；微伏，“V”。

5.单位换算：要点诠释：1.电源在工作中不断地使正极聚积正电荷，负极聚积负电荷，保持电路两端有一定的电压，使闭合电路中有持续的电流。

2.不同的电源在电路两端产生的电压不同。

一节干电池的电压是1.5V；家庭电路的电压是220V；对人体安全的电压是不高于36V。

要点二、电压表1.电压表：测量电压的仪表。

2.电路符号：3.电压表的使用：（1）电压表要并联在被测电路两端；（2）连接电压表时，必须使电流从“+”接线柱流入，从“-”接线柱流出；（3）被测电压不要超过电压表的量程。

要点诠释：1.因为电压表本身对电流的阻碍很大，所以把它并联在电路上时，几乎不起分流作用，对被测电路的影响很小，原被测电路两端的电压不至于有明显改变。

如果把电压表串联在被测电路中，由于电压表对电流的阻碍很大，会使原来的电路无法正常工作。

2.不知道被测电压的情况下，如果判定被测电压不会超出15V，可以先选用最大测量值为15V的量程。

如果测得的电压不超过3V，为提高度数的准确性，可以改用最大测量值为3V的量程。

要点三、串、并联电路中电压规律：1.串联电路电压规律：串联电路两端的总电压等于各串联导体两端电压之和，即U总=U I+U2+……+U n。

2.并联电路电压规律：并联电路中各支路两端电压都相等，且等于并联电路两端总电压，即：U总=U I=U2=……=U n。
