Solidworks2014术语(中英文对照)

机械制图技术术语中英版ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED. 未注焊缝均为连续焊ALL WELDS 3mm FILLET UNLESS OTHERWISE STATED 未注焊角高3mm.ALL UNSPECIFIED RADI - R3 未注圆角R3REMOVE ALL BURRS AND SHARP EDGES 棱角倒钝CHANNEL 槽钢RSA 708 角钢70X70X8M30X1.5 pitch M30X1.5的锥螺纹Tackweld 点焊OD 1/4" outside dimension 1/4"的缩写外径直1/4"75 CRS 尺寸为75 材质为冷轧钢板410 OPENING REF 410 开口参考尺寸40 REF 尺寸为40,参考值2.5" BSP 2.5” 圆锥管螺纹2.5" BSPT HEXAGON 2.5” 六角圆锥管螺纹(即对丝)30x2.5 FLAT BAR 30X2.5 扁钢TYP 2 POSNS 2处11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUND ONLY,END COILS SQUARE TO TOUCH. 总圈数约11圈；工作圈数约9圈；右旋；弹簧的端部磨平以便于接触.(此为弹簧技术说明)FEMALE: 内扣(母扣)MALE: 外扣(公扣)偏心轴eccentric shaft销轴PIN开口销COTTER PIN螺杆screw紧定螺钉SET SCREW圆螺母ROUND NUT内六角螺钉SOCKET HEAD CAP SCREW六角螺钉HEX HD SETSCREW六角螺栓HEX HD BOLT挡圈closing ring弹性挡圈circlip轴承隔套distance sleeve of axletree轴承axletree深沟球轴承DEEP GROOVE BALL BEARING无扣长non-buckle longth弹簧SPRING吊环螺钉LIFTING EYE BOLT开槽盘头螺钉SLOTTED PAN HEAD SCREW圆锥滚子轴承TAPERED ROLLER BEARING推力球轴承THRUST BALL BEARING平键FLAT KEY弹簧垫圈SINGLE COIL SPRING WASHER平垫圈FLAT WASHER螺母FULL NYLOCK NUT圆螺母ROUND NUTREMOVE ALL BURRS AND SHARP EDGES 所有尖角/棱角倒角并去毛刺40 REF 为测量的参考尺寸OD 1/4’ outside dimension 1/4"的缩写外径直1/4’------->应该为：外径值1/4"75 CRS 尺75 材质为冷轧钢板------->应该为：尺寸75 材质为冷轧钢板缩写全称翻译ACCESS Accessory 附件ADJ Adjustable,Adjust 调整ADPT Adapter 使适应ADV Advance 提前AL Aluminum 铝ALLOW Allowance 允许ALT Alternate 改变ALY Alloy 合金AMT Amout 数量ANL Anneal 锻炼ANSL Amer Natl Stds Institute APPROX Approximate 大约ASME Amer Society of Mech Engrs ASSEM Assemble 装配ASSY Assembly 装配AUTH Authorized 授权的AUTO Automatic 自动的AUX Auxiliary 辅助的AVG Average 平均AWG American Wire GaugeBC Bolt Circle 螺栓圆周BET Between 之间BEV Bevel 斜角BHN Brinell Hardness Number 布氏硬度值BLK Blank ,Block 空白B/NM Bill of Material 材料费BOT Bottom 底部BP or B/P Blueprint 蓝图BRG Bearing 轴承BRK Break 破裂BRKT Bracket 支架BRO Broach 钻孔BRS Brass 黄铜BRZ Bronze 青铜B＆S Brown＆Shape 棕色＆形状BSC Basic 基本的BUSH Bushing 套管BWG Birmingham Wire GaugeC TO C Center-to-Center 中心到中心CAD Computer-Aided Drafting 电脑辅助设计CAM Computer-Aided MfgCAP Capacity 容量CAP SCR Cap Screw 螺帽CARB Carburize 使渗碳CBORE Counterbore 扩孔CCW Counter Clockwise 逆时针CDRILL CounerdrillCDS Cold-Drawn Steel缩写全称翻译EFF Effective 有效的ENCL Enclose,Enclosure 附上ENG Engine 引擎ENGR Engineer 工程师ENGRG Engineering 工程学EQLSP Equally Spaced 等距EQUIV Equivalent 相等EST Estimate 估计EX Extra 额外EXH Exhaust 消耗EXP Experimental 实验性的EXT Exension,External 范围,外部FAB Fabricate 伪造FAO Finish All OverFDRY Foundry 铸造FIG Figure 数据FIL Fillet,fillister 带子FIM Full Indicator MovementFIN FinishFLX Fixture 结构FLX Floor.Fluid,Flush 基地,液体,冲洗FLEX Flexible 易弯曲的FLG Flange 边缘FORG Forging 锻炼FR Frame,Front 边框FIG Fitting 装置FURN Furnish 提供FWD Forward 向前GA Gage,Gauge 测量GALV Galvanized 电镀GR Grade 等级GRD Grind 磨碎GRV Groove 凹槽GSKT Gasket 垫圈H＆G Harden and Grind 加硬和磨碎HD Head 主要的HDL Handle 处理HDLS Headless 无领导的HDN Harden 使硬化HDW Hardware 硬件HEX Hexagon 六边形HGR Hanger 衣架HGT Height 高度HOR Horizontal 水平的HRS Hot-Rolled SteelHSG Housing 外罩HT TR Heat Treal齿轮及齿轮加工中英文对照-A部分A.1. abrasive tooth wear 齿面研磨磨损2. absolute tangential velocity 绝对切向速度3. accelerometer 加速表4. addendum 齿顶高5. addendum angle 齿顶角6. addendum circle 齿顶圆7. addendum surface 上齿面8. adhesive wear 粘着磨损9. adjustability 可调性10. adjustability coefficients 可调系数11. adjusting wedge 圆盘端铣刀的可调型楔块12. allowable stress 允许应力13. alternate blade cutter 双面刀盘14. angular backlash 角侧隙15. angular bevel gears 斜交锥齿轮16. angular displacement 角移位17. angular pitch 齿端距18. angular testing machine 可调角度试验机19. approach action 啮入20. arbor 心轴21. arbor distance 心轴距22. arc of approach 啮入弧23. arc of recess 啮出弧24. attraction 收紧25. average cutter diameter 平均刀尖直径26. axial displacement 轴向位移27. axial factor 轴向系数28. axial locating surface 轴向定位面29. axial pitch 轴向齿距30. axial plane 轴向平面31. axial rakeangle 轴向前角32. axial thrust 轴向推力33. axle testing machine 传动桥试验机看英文图纸的一些资料1标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）设计者（DRAWN）审查者（CHECKED）材料（MATERIAL）日期（DATE）比例（SCALE）热处理（HEAT TREATMENT）和其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位3)ANGULAR TOLERANCE±1° 角度公差±1°4)DIMS TOLERANCE±0.1 未注尺寸公差±0.15)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.22常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIA+1CORE 芯子 3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底面孔);（4）铰孔：1"/4 DIA REAM铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）螺纹种类精度等级钻深攻深，方向等如：例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5"圆周上（EQUI-SPACED=EQUALLY SPACED均布）DRILL 1"DIA THRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP 沉孔22×6例2.TAP 7"/8-14 UNF-3B THRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UCIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO 攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEI，斜面）1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQUARE5"×5"方2.4剖视（SECTION）例SECTION A-AA-A剖面2.5圆角半径例1"RR1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8，虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3关于铸锻件的技术要求例1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理，布氏硬度<203例2.NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE &RUST锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例3.FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理例4.UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°例5.CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6.DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°总之，看英文机械工程图纸并不是高不可攀，只要坚持常看，熟记部分单词即可求助 BSPTBSPBSPP螺纹标准---[小妹求助]如标题，我不太清楚的明白BSPTBSPBSPP螺纹标准以及这三类螺纹的区别，能否有哪位大侠指点小妹一二，万分感激！1BSP是英制管螺纹不过，有BSP.Tr., BSP.PI., BSP.F.之分BSP.Tr.是锥管螺纹，用于密封接合BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合BSP.F.为平行管螺纹，用于一般的接合2螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用G螺纹与Rp螺纹都是55°圆柱管螺纹只是国别(组织)不同而产生了不同的代号而已G是中国法国前苏联日本的代号；PF是日本的代号；BSPBSPP是英国的代号；RK是德国的代号(R是内螺纹K是外螺纹)；Rp是ISO的代号BSPT和NPTF的区别是什么？各位大虾：请教一下BSPT螺纹是什么？它的检验方法是不是和NPTF一样的？它们的区别是什么？BSPT是英制圆锥管螺纹标准指螺纹的牙型角为55° 螺纹具有1：16的锥度NPTF是干密封标准型锥管螺纹美标螺纹牙形角大多数都是60度它们的检验方法都可用螺纹通止规来检验，但所用的螺纹通止规各不相同谢谢给我的解释，我想请教一下BSPT的螺纹规一副是几个，我收到的规是一个规上面有一个台阶的，我想是不是客户少发了，因为干密封锥管螺纹的规一般是三个，L1L3和六基面规组成的一个就可以了，主要看你使用的配合螺纹长度BSPT应是英制管螺纹统称，分为一般密封管螺纹（R）和非密封管螺纹（G）谢谢给我的解释，我想请教一下BSPT的螺纹规一副是几个，我收到的规是一个规上面有一个台阶的，我想是不是客户少发了，因为干密封锥管螺纹的规一般是三个，L1L3和六基面规组成的直管螺纹规有两个：通规和止规锥管螺纹规只有一个，上面带有标记一般要测量螺纹规进入深度，超过该标记说明偏大，反之偏小P.C.D在机械制图的标注上是什么意思啊？_百度知道老板给了一张CAD图纸，上面的标注有一个是 P.C.D58 其中P.C.D不知道是什么意思，哪位知道一下提问者：芦上飞花 - 见习魔法师二级最佳答案是分度圆评论者： kagenheyuan - 初学弟子一级对最佳答案的评论:分度圆pitch circle; standard pitch circle与分度圆相关的例句Circular Coin with a Circular Hole 圆孔圆钱A mark indicating the boundary of such an interval. 刻度线，分度线指示这种间隔的界限的标记A division or an interval on a graduated scale. 分度，刻度刻度标尺上的一个间隔The edge of a graduated arc or circle used in an instrument to measure angles. （四分仪等的）分度弧或圆圈，用于量角度。

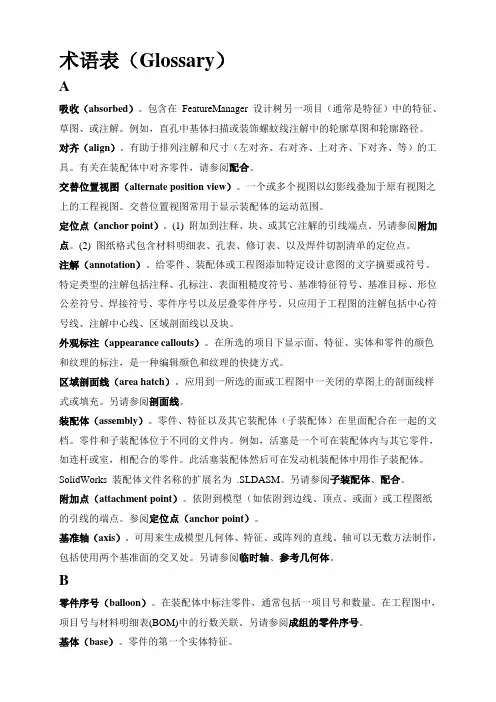

术语表（Glossary）A吸收（absorbed）。

包含在FeatureManager 设计树另一项目（通常是特征）中的特征、草图、或注解。

例如，直孔中基体扫描或装饰螺蚊线注解中的轮廓草图和轮廓路径。

对齐（align）。

有助于排列注解和尺寸（左对齐、右对齐、上对齐、下对齐、等）的工具。

有关在装配体中对齐零件，请参阅配合。

交替位置视图（alternate position view）。

一个或多个视图以幻影线叠加于原有视图之上的工程视图。

交替位置视图常用于显示装配体的运动范围。

定位点（anchor point）。

(1) 附加到注释、块、或其它注解的引线端点。

另请参阅附加点。

(2) 图纸格式包含材料明细表、孔表、修订表、以及焊件切割清单的定位点。

注解（annotation）。

给零件、装配体或工程图添加特定设计意图的文字摘要或符号。

特定类型的注解包括注释、孔标注、表面粗糙度符号、基准特征符号、基准目标、形位公差符号、焊接符号、零件序号以及层叠零件序号。

只应用于工程图的注解包括中心符号线、注解中心线、区域剖面线以及块。

外观标注（appearance callouts）。

在所选的项目下显示面、特征、实体和零件的颜色和纹理的标注，是一种编辑颜色和纹理的快捷方式。

区域剖面线（area hatch）。

应用到一所选的面或工程图中一关闭的草图上的剖面线样式或填充。

另请参阅剖面线。

装配体（assembly）。

零件、特征以及其它装配体（子装配体）在里面配合在一起的文档。

零件和子装配体位于不同的文件内。

例如，活塞是一个可在装配体内与其它零件，如连杆或室，相配合的零件。

此活塞装配体然后可在发动机装配体中用作子装配体。

SolidWorks 装配体文件名称的扩展名为.SLDASM。

另请参阅子装配体、配合。

附加点（attachment point）。

依附到模型（如依附到边线、顶点、或面）或工程图纸的引线的端点。

参阅定位点（anchor point）。

solidworks名词解释SolidWorks是一款三维计算机辅助设计（CAD）软件，用于创建和编辑三维模型。

以下是一些SolidWorks中常见的名词解释：1. 零件（Part）：指一个独立的三维模型，可以是一个单独的零部件或组件。

2. 装配体（Assembly）：由多个零件组合而成的模型，可以模拟产品的组装和运动。

3. 特征（Feature）：指在零件或装配体中添加、删除或修改的几何形状。

4. 实体（Solid）：指具有实际物理形状的三维对象，可以具有质量和体积。

5. 曲面（Surface）：指由多个曲线或边界定义的二维几何形状。

6. 草图（Sketch）：指在平面上绘制的二维几何形状，用于创建零件和装配体。

7. 尺寸（Dimension）：指定义零件或装配体中的几何尺寸和关系的数值。

8. 约束（Constraint）：指在装配体中定义零件之间的相对位置和运动关系。

9. 材料（Material）：指定义零件或装配体的物理特性，如密度、强度和刚度等。

10. 渲染（Rendering）：指将三维模型以逼真的方式呈现出来，包括光照、材质和阴影等效果。

11. 动画（Animation）：指通过在装配体中定义运动关系，创建模拟产品运动的视频或序列图像。

12. 图纸（Drawing）：指根据零件或装配体创建的二维工程图，用于制造和装配指导。

13. CAD/CAM集成（CAD/CAM Integration）：指将SolidWorks与计算机辅助制造（CAM）软件集成，实现从设计到制造的无缝流程。

这些是SolidWorks中常见的名词解释，希望对你有所帮助。

圆角特征等半径圆角：对所选边线以相同的圆角半径进行倒圆角操作。

多半径圆角：可以为没条边线选择不同的圆角半径。

圆形角圆角：通过控制角部边线之间的过度，消除或平滑两条边线汇合处的尖锐结合点。

逆转圆角：可以在混合曲面之间沿着零件边线进入圆角，生成平滑过度。

变半径圆角：可以为边线的每个顶点制定不同的圆角半径。

混合面圆角：通过它可以将不相邻的面混合起来。

圆顶特征是对模型的一个面进行变形操作，生成圆顶型凸起特征。

在圆柱和圆锥模型上，可以将距离设置为0，此时系统会使用圆弧半径作为圆顶的基础来计算距离。

拔模特征是以指定的角度斜削模型中所选的面。

术语：拔模面：选取的零件表面，此面将生成拔模斜度。

中性面：在拔模的过程中大小不变的固定面，用于指定把抹角的旋转轴。

如果中性面与拔模面相交，则相交处即为旋转轴。

如果要将拔模的面延伸到额外的面，从拔模沿面延伸下拉菜单中：沿切面：将拔模延伸到所有与所选面相切的面。

所有面：所有从中性面拉伸的面都进行拔模。

内部的面：所有与中性面相邻的内部面都进行拔模。

外边的面：所有与中性面相邻的外部面都进行拔模。

技巧拔模分型线必须满足以下条件：1、在每个拔模面上至少有一条分型线与基准面重合2、其他所有分型线段处于基准面的拔模方向3、没有分型线段与基准面垂直。

抽壳特征当在零件的一个面上抽壳时，系统会掏空零件的内部，使所选择的面敞开，剩下的面上生成薄壁特征。

如果没有选择模型上的任何面，而直接对实体进行抽壳操作，则会形成一个闭合、掏空的模型。

通常抽壳时各个表面的厚度相等，以可以对某些表面的厚度进行单独指定，这样抽壳特征完成后，零件各个面的厚度就不相等了。

参数：是指定抽壳后薄壁的厚度。

壳厚朝外：增加零件外部尺寸。

多厚度设定：指定某一个的面厚度。

如果想在零件上添加圆角特征，应当在生成抽壳之前对零件进行圆角处理。

筋特征筋是零件上增加强度的部分，它是一种从开环或闭环草图轮廓生成的特殊拉伸实体，它在草图轮廓与现有零件之间添加指定方向和厚度的材料。

1标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）、设计者（DRAWN）、审查者（CHECKED）、材料（MATERIAL）、日期（DATE）、比例（SCALE）、热处理（HEAT TREATMENT）和其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差。

2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位。

3)ANGULAR TOLERANCE±1°角度公差±1°。

4)DIMS TOLERANCE±0.1未注尺寸公差±0.1。

5)SURFACE FINISH 3.2 UNLESS STATED未注粗糙度3.2。

2常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIAO+1CORE 芯子3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底面孔);（4）铰孔：1"/4 DIA REAM铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）、螺纹种类、精度等级、钻深、攻深，方向等。

如：例1. 6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5圆周上（EQUI-SPACED=EQUALLY SPACED均布）DRILL 1"DIATHRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP 沉孔22×6例2. TAP7"/8-14UNF-3BTHRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO 钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UNIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEL，斜面）1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQUARE5"×5"方2.4剖视（SECTION）例SECTION A-A A-A剖面2.5圆角半径例1"R R1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3关于铸锻件的技术要求例1. FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理，布氏硬度<203 例2. NORMALIZE TO 163-207BHN MUST BE FREE OF SCALE & RUST 锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例3. FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理例4. UNLESS OTHERWISE SPECIFIED DRAFT ANGLES7°未注明锻造拔模斜度7°例5. CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6. DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°缩写 abbreviation美英加陆军规格 ABC-Army-STD美英加海军规格 ABC-Navy-STD消字膏 abrasive paste方向突变 abrupt change in direction横坐标 abscissa绝对尺寸 absolute size交流电动机控制器 AC motor controller交流电 AC(a-c，alernating current)附件 accessory累积公差 accumulated tolerance精度，准确度 accuracy准确线 accurate line透明绘图胶片 acetate梯形(爱克姆) Acme[screw]对角视图 across corner view对角 across corners对边 across flats对边视图 across flats view横断木纹 across grain of wood实际距离 actual distance实际书法 actual drawing实际配合 actual fit实际内径 actual inside diameter实际量度 actual measurement图面尺寸 actual measurement on the drawing实际分度区域，实际精确区域 actual minute area 实际零件 actual part实际位置 actual position实际尺寸 actual size锐角 acute angle齿冠 addeneum齿冠图 addeneum circle齿冠距离 addeneum distance齿冠线 addeneum line相加 adding增列数据 additional data增列资料 additional information增列位置公差 additional position tolerance增列公差 additional tolerance胶带 adhesive tape邻角 adjacent angle邻近区域 adjacent area邻接组件 adjacent component邻棱 adjacent edge邻线 adjacent line邻接地图 adjacent map邻接件 adjacent part邻接件线 adjacent parts line邻边 adjacent side相邻视图 adjacent view自由曲线规 adjustable curve活动丁字尺 adjustable head T-square调整点 adjustable point自由曲线规 adjustable ruler可调三角规 adjustable set wquare广告面 advertising illustration色透规，浓淡远近法 aerial perspective航空照相 aerial photograph航空图 aeronautical chart航测图 aeronautical map美学 aestetics逆理(木) against the grain喷刷 air brush飞机接线图 air craft wiring diagram空线，电路 airline，base line备接线 ajoining line铝 AL(aluminum)对齐尺寸线 aligned dimension lines对齐制注尺寸法 aligned dimensioning转正剖面 aligned section对齐制 aligned system转正的视图，对正的视图 aligned view对准 alignment列线图 alignment chart列线图 alignment diagram鳄齿连接器 alligator connector"裕度 ALLOW(allowance)"容许蚗?" allowable bearing容许僆q allowable variation裕度 allowance纵剖木纹 along grain of wood线的规格 alphabet of lines字母顺序 alphabetice order字母 alphabets更改后尺寸 altered dimension对错角 alternate angle交变剖面线 alternate crosshatching螺纹正规符号书法(美式) alternate light and heavy line method变换法 alternate method变换位置 alternate position变换位置线 alternate position line变换位置视图 alternate position view共轭弓形 alternate segment外错角 alternate-exterior angle内错角 alternate-interior angle交互排列 alternately spaced交流电 alternating current更改 alternation侧视图的变换位置 alternative position for side view高度 altitude铝 aluminum铝合金 aluminum alloy美国标准 AMER STD(Am Std，American Standard)美国压力管规号码 American code for pressure piping美国书法(第三角法) American method美国标准螺纹 American National screw thread美国国家标准协会 American National Standard Institute(ANSI)美国国家标准 American National Standard(ANS)美国制投影(第三角投影) American projection美国标准螺纹配合等级 American screwthread class美国机械工程学会 American Society of Mechanical Engineers(ASME)美国标准学会 American Standard Association字格板 Ames instrument字格板 Ames lettering instrument布朗沙普线规 Ametican Wire Gage，Brown & Sharpe Gage 安倍计(电) ammeter变量图表 amount of change chart面角量 amount of divergence放大电路 amplifier circuit分析 analysis分析图表 analytical chart分析线图 analytical diagram分析图 analytical graph锚，固定器 anchor固定螺栓 anchor bolt固定板 anchor plate固定螺椿 anchor stud角 angle极向角 angle角度规 angle agage中心角 angle at the center角的测量 angle measure弦角 angle of chord圆周角 angle of circumference倾角 angle of dip俯角 angle of elevation倾斜角 angle of inclination投射角 angle of projection倾角 angle of slope视角 angle of vision螺纹理论深度 angular depth of thread角尺寸 angular dimension角度定位法 angular dimensioning角度定位制 angular dimensioning system成角透视，斜透视 angular perspective角度关系 angular relationship角范围 angular space单斜面 angular surface角公差 angular tolerance角度转换 angular transformation折角管，角管 angular tube倾斜度 angularity不等角图 anisometric drawing退火 annealing注解 annotation环状公差域 annular tolerance zone圆环 annular torus环状带 annular zone圆环 annulus阳极 anode美国标准正规符号(螺纹) ANSI regular symbol美国标准简化符号(螺纹)南极圈antarctic circle天线antenna反时针方向anticlockwise视图上的交点 apparent intersection核准 APPD(approved)装饰性笔划 appendge附录 appendix附录表 appendix table承招图，核准图样 approved plan校核者，核准者 approving authority齿形近似书法 approximate circlearc method近似曲线 approximate curve八圆心近似椭圆 approximate eightcentered ellipse 四圆心近似椭圆 approximate fourcentered ellipse 近似长度 approximate length近似值 approximation护裙 apron阿拉伯数字 Arabic numerals假定标度 arbitrarv scale任意直线 arbitrary line假定原点 arbitrary origin心轴 arbor圆弧 arc弧心 arc center弧长 arc length弧线 arc line电弧熔接 arc weding拱 arch阿基米得曲线 Archimedean curve阿基米得蜗线 Archimedean spirall建筑师 architect建筑模板 architect guide template建筑图字体 architect lettering建筑学 architectonics建筑师用比例尺 architect's scale建筑布局 architectural composition建筑制图员 architectural draftsman建筑图 architectural drawing建筑草图 architectural freehand drawing建筑透视图 architectural perspective建筑计书 architectural plan建筑示意图 architectural presentation drawing建筑工 architectural work建筑学 architecture建筑制图 architecture drawing圆弧规 arcograph北极圆 arctic circle面积，区域 area面积条图 area bar chart面积图 area chart面积图 area diagram面积图 area graph算术分度图 arithmetic graph算术标度 arithmetic scale算术平均(数) arithmetical average算术分度水平坐标 arithmetical horizontal scale算术内插法 arithmetical interpolation阿肯萨斯磨石 Arkansas knife piece臂 arm角之一边 arm of angle电枢 armature电枢槽 armature slot(美国)陆海军用标准零件 Army-Navy standard parts排列 ARR(arrange)布局，配置，装置 arrangement视图的排列 arrangement of views配置图 arrangement plan箭头边，箭头所指的一面(熔接) arrow side加注箭头 arrowed[head]不用箭头注尺寸 arrowless dimensioning附箭头的线 arrowline特软橡皮 artgum美国标准的配合种类 ASA fits美国标准符号 ASA svmbol美国标准螺纹符号 ASA thread symbol美国标准学会 ASA(American Standard Association)石棉 asbesto出头部分(字母) ascender美国机械工程学会锅炉法规 ASME boiler code美国机械工程学会 ASME(American Society of Mechanical Engineers) 非球面 aspheric surface汇集数据 assemble all data装妥零件 assembled parts组合，装配 assembling装配螺栓 assembling bolt装配程序图 assembling process chart组合，装配，总成(组合件) assembly装配表 assembly chart组合图，装配图 assembly drawing组合剖面 assembly drawing number组合图，装配图 assembly print组合剖面 assembly section组合图，装配图 assembly sheet组合草图，装配草图 assembly sketch组合工作图 assembly working drawing假定原点 assumed origin组合，装配，总成(组合件) ASSY(assembly) 非对称形体 asymmetrical feature不对称 asymmetry渐近线 asymptote渐近曲线 asymptotic curve附件 attachment自动 AUTO(automatic)自动绘图机 automated drafting正图纸(晒图) autopositive paper辅助 AUX(auxiliary)辅锥 auxiliary cone辅助割面 auxiliary cutting plane辅助割面 auxiliary cutting surface参考尺寸 auxiliary dimension前辅助视图，立面辅助视图 auxiliary elevation 辅助图 auxiliary figure辅线 auxiliary line辅助俯视图 auxiliary plan辅助投影面 auxiliary plane辅助投影面 auxiliary plane of projection辅助位置 auxiliary position辅助投影 auxiliary projection辅助刻度 auxiliary scale辅助面 auxiliary surface辅助视图 auxiliary view复辅助视图 auxiliary-adjacent auxiliary view可用范围 available space平均曲率 average curavature平均偏差 average deviation平均直径 average diameter避免区域 avoid zone美国线规 AWG(Awg，American Wire Gage，Brown &Sharpe Gage) 轴角 axial angle轴线的平面 axial plane摆T，轴向偏转 axial runout轴向剖面 axial section轴线 axis横坐标轴 axis of abscissa锥轴 axis of cone纵坐标轴 axis of ordinate旋转轴线 axis of revolution旋转轴线 axis of rotation对称轴 axis of symmetry视轴 axis of vision不等角模板 axolipse template立体正投影图 axonometric drawing立体正投影图 axonometric projection立体正投影草图 axonometric sketching组合，装配，总成(组合件) AY(assembly)方位角，方位，地平经度 azimuth方位等距图表 azimuthat equidistant chart布朗沙普线规 B & S gage (Brown & Sharpe gage)韦氏细螺纹 B S F thread(British Standard Fine thread)巴氏合金 BAB(bab，Babbit)背圆锥 back cone背圆锥角 back cone angle后视图 back elevation后视图 back view背后熔接 back weld电木 backelite字母间的空白 background area后倾角 backward inclination滚珠轴承 ball bearing件号圆圈 balloon加注件号圆圈 ballooning轻木 balsa wood条形图表 bar chart条形图表 bar graph滚筒磨光 barrel finishing巴斯键 Barth key底，底边，底面 base底角 base angle基圆 base circle底面边视图 base edge底面 base face底边，基线，根线(螺纹)，空线(电路)，底线(字法) base line 锥底 base of cone基面 base plane基极(电)，底座剖面 base section基面 base surface木线(电)，基线 baseline基线注尺寸法 base-line dimensioning地下室平面图 basement plan基准角度法(圆锥度公差) basic angle method基准角度公差制 basic angle tolerancing system基本计算尺寸 basic calculate size基础图表 basic chart理想余隙 basic clearance原色 basic color基本数据 basic data基本设计 basic design基准直径法 basic diameter method理想尺寸 basic dimension图学逻辑 basic drawing logic螺纹基本形式 basic form of thread基孔制 basic hole system基本数据 basic information基线注尺寸法 basic line螺纹基本基本大径 basic major diameter基轴制 basic shaft system基本尺寸，理想尺寸 basic size基准锥度法(锥度公差) basic taper method螺纹基本形式 basic thread form基本公差 basic tolerance熔接基本符号 basic weld symbol海图 bathymetric chart歪图 batter滚球轴承 BB(ball bearing)中心距离 BC(between centers)孔位圆 BC(bolt circle)灯塔，标志 beacon联珠熔接 bead weld梁规 beam compass方位，方向，轴承 bearing方位及坡度 bearing and slope方位角 bearing angle承板 bearing plate承面 bearing surface插承接合 bell-and-spigot joint弯头 bend弯曲裕度 bend allowance折线，弯曲线，转向线 bend line曲板 bend plate弯曲半径 bend radius弯曲离隙 bend relief弯折图 bending diagram曲架 bent曲板 bent plate中心距离 between center斜角，切角，斜齿轮，斜轮 bevel斜角面 bevel face斜齿轮 bevel gear测角仪 bevel protractor测口熔接 bevel weld斜棱 beveld edge伯明翰规 BG(Birmingham centers)勃氏硬度 Bhn(BH，Brinell hardness) 双凸面 biconvex双向公差制 bilateral system of limits 双向公差 bilateral tolerance双向公差制 bilateral tolerance system 材料单 bill of material定位头 binding head鸟瞰图 bird's eye perspective鸟瞰图 bird's eye view鸟瞰图 aerial view伯明翰线号规 Birmingham wire gage 平分 bisect平分线 bisector基线 BL(base line)黑墨水 black indian ink黑白图 black-and white graph黑白图 black-and-white chart黑白图 black-and-white diagram黑白复印 black-and-white reproduction 涂黑 blackened -in黑色发蓝 blackening黑体字 blackface letter黑线图 black-line print铅笔浓度，黑度 blackness鸭嘴笔叶片 blade of pen鸭嘴笔 blade ruling pen空白区域 blank area空白范围 blank space未贯穿的孔，盲孔 blind hole未贯穿的贯穿螺孔，盲螺孔 blind tapped hole 方块图 block chart方块图 block diagram方块型 block form大楷字体 block letter布图 block out配置图 block plan附加表 block supplementary吸墨纸 blotter吸墨纸 blotting paper蓝图 blue print晒蓝图器 blue print apparatus晒图纸 blue print paper晒图 blue printing晒图机 blue printing machine发蓝 blueing蓝图分析 blueprint analysis识图，读图 blueprint reading钝角 blunt angle体对角线 body diagonal体炉管 boiler tube浓，黑，粗 bold圆点 bold dot粗线 bold line黑体数字 bold type figure黑体字 boldface letter螺栓 bolt孔位圆 bolt circle外螺纹 bolt thread圆心片 bone center加偿公差 bonus tolerance边框 border line大鸭嘴笔，边框，鸭嘴笔 border pen搪孔 bore 镗孔搪孔 boring 镗孔搪床 boring mill 镗床凸面(圆柱形凸起) boss墨水瓶座 bottleholder数字底线 bottom edge of digit字母底线 bottom edge of letter底面 bottom surface三攻螺丝攻 bottom tap仰视图 bottom view三攻螺丝攻 bottoming tap边界，边框 boundary主要尺寸 boundary dimensions 要项 boundary element边界线 boundary line边界面 boundary surface外缘线，边线 bounding line弹簧圆规，小圆规 bow compass 弹簧分规，小分规 bow divider 弹簧圆规或分规 bow instrument。

页脚内容1
页脚内容2
页脚内容3
页脚内容4
页脚内容5
页脚内容6
页脚内容7
页脚内容8
页脚内容9
页脚内容10
页脚内容11
页脚内容12
页脚内容13
页脚内容14
页脚内容15
页脚内容16
页脚内容17
页脚内容18
页脚内容19
页脚内容20
页脚内容21
页脚内容22
页脚内容23
页脚内容24
页脚内容25
页脚内容26
页脚内容27
页脚内容28
页脚内容29
页脚内容30
页脚内容31
页脚内容32
页脚内容33
页脚内容34
页脚内容35
页脚内容36
页脚内容37
页脚内容38
页脚内容39
页脚内容40
页脚内容41
页脚内容42
页脚内容43
页脚内容44
页脚内容45
页脚内容46
页脚内容47
页脚内容48
页脚内容49
页脚内容50。

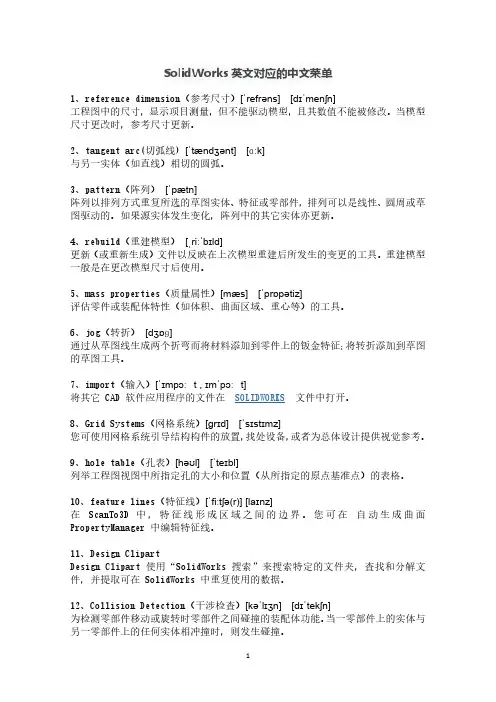

SolidWorks英文对应的中文菜单1、reference dimension（参考尺寸）[ˈrefrəns][dɪˈmenʃn]工程图中的尺寸，显示项目测量，但不能驱动模型，且其数值不能被修改。

当模型尺寸更改时，参考尺寸更新。

2、tangent arc(切弧线)[ˈtændʒənt][ɑːk]与另一实体（如直线）相切的圆弧。

3、pattern（阵列）[ˈpætn]阵列以排列方式重复所选的草图实体、特征或零部件，排列可以是线性、圆周或草图驱动的。

如果源实体发生变化，阵列中的其它实体亦更新。

4、rebuild（重建模型）[ˌriːˈbɪld]更新（或重新生成）文件以反映在上次模型重建后所发生的变更的工具。

重建模型一般是在更改模型尺寸后使用。

5、mass properties（质量属性）[mæs][ˈprɒpətiz]评估零件或装配体特性（如体积、曲面区域、重心等）的工具。

6、jog（转折）[dʒɒɡ]通过从草图线生成两个折弯而将材料添加到零件上的钣金特征；将转折添加到草图的草图工具。

7、import（输入）[ˈɪmpɔːt,ɪmˈpɔːt]将其它CAD软件应用程序的文件在SOLIDWORKS文件中打开。

8、Grid Systems（网格系统）[ɡrɪd][ˈsɪstɪmz]您可使用网格系统引导结构构件的放置，找处设备，或者为总体设计提供视觉参考。

9、hole table（孔表）[həʊl][ˈteɪbl]列举工程图视图中所指定孔的大小和位置（从所指定的原点基准点）的表格。

10、feature lines（特征线）[ˈfiːtʃə(r)][laɪnz]在ScanTo3D中，特征线形成区域之间的边界。

您可在自动生成曲面PropertyManager中编辑特征线。

11、Design ClipartDesign Clipart使用“SolidWorks搜索”来搜索特定的文件夹，查找和分解文件，并提取可在SolidWorks中重复使用的数据。

SolidWorks242个使用技巧【中英文版】1 您可以使用CTRL+TAB 键循环进入在SolidWorks 中打开的文件。

1 you can use CTRL+the TAB key circularly gets into the document that opens in SolidWorks.2 使用方向键可以旋转模型。

2 usage direction the key can revolve model.按CTRL 键加上方向键可以移动模型。

Pressing the CTRL keying to plus direction key can move model.按ALT 键加上方向键可以将模型沿顺时针或逆时针方向旋转。

Pressing the ALT keying to plus direction key can follow model agreeable hour hand or negative the hour hand direction revolve.3 您可以钉住视图定向的对话框，使它可以使用在所有的操作时间内。

3 you can nail the dialog box of seeing the diagram definite direction and make it able to use in all operation time inside.4 使用z 来缩小模型或使用SHIFT + z 来放大模型。

4 use z to narrow model or usage SHIFT+ z to put mock-up.5 您可以使用工作窗口底边和侧边的窗口分隔条，同时观看两个或多个同一个模型的不同视角。

5 you can use the window way of the work window way base and flank to box off and watch 2 or the different angle of view of many same models in the meantime.6 单击工具栏中的"显示/删除几何关系"的图标找出草图中过定义或悬空的几何关系。

序号Item 中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard1 圆锥销 Taper pins ISO2339 GB1172 圆柱销 Parallel pins ISO2339 GB119-863 开槽圆柱头螺钉 Slotted cheese head screws ISO1207 GB65-854 开槽盘头螺钉 Slotted pan head screws ISO1580 GB67-855 单耳止动垫圈 Tab washers GB8546 开口销 Split cooter pins ISO1234 GB917 开槽半沉头木螺钉 Slotted raised csk head wood screws GB1018 开槽半圆头木螺钉 Slotted round head wood screws GB999 开槽沉头木螺钉 Slotted countersunk head wood screws GB10010 平垫 Plain washers ISO7089 GB97.1-8511 平垫（带倒角） Mediun washers ISO7090 GB97.2-8512 平垫 Plain washers ISO709113 重型弹垫 Spring lock washers,tang ends GB724414 标准弹垫 Spring lock washers,square ends GB93-8715 鞍形弹垫 Single coil spring lock washers GB7245-8716 弹簧止动垫圈 Curved spring washers17 波形弹垫 Wave spring washers GB95518 T 型方颈螺栓 T-head blots with square neck GB37-8819 T 型双接头螺栓 T-head bolts with double nip20 螺纹圆锥销 Taper pins with threaded end ISO873721 T 型头螺栓 T-head bolts22 蝶型螺母（美制） Wing nuts America form23 蝶型螺母（德制） Wing nuts germany form GB62-8824 蝶型螺母（美制） Wing screws America form25 蝶型螺母（德制） Wing screws germany form26 圆球型盖型螺母 Ball knobs27开槽带孔球面圆柱头蚴钉Slotted capstan screws GB832-8828开槽长圆柱端紧定螺钉Slotted set srews with full dog point ISO7435 GB75-8529开槽平端紧定螺钉（半牙）Slotted set srews with chamfered end ISO2342 GB73-8530小六角特薄细牙螺母Pip nuts with thread GB808-8831 外舌止动垫圈 External tap GB856-8832小垫圈(用于圆柱头螺钉)Washers for cheese head screws ISO7092 GB848-9533 方斜垫圈（ U 型）Square taper washers for U-sectionGB852-8834 方斜垫圈（ I 型）Square taper washers for I-sectionsGB852-8835 方垫圈 Square washers36 开槽凹端紧定螺钉 Slotted set with cup point ISO7436 GB74-8537 六角薄螺母 Hexagon thin nuts ISO4035 GB6172-8638 细牙六角薄螺母 Hexagon thin nuts ISO8675 GB6173-8639 木螺钉专用垫圈 Rounds washers for wood constructions ISO7094序号Item德国标准DIN-Standard中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard40 DIN443 密封帽 Sealing caps,push-in type41 DIN444 活节螺栓 B 型 Eye bolts form B GB798-8842 DIN462 内舌止动垫圈 Internal tab washers43 DIN463 双耳止动垫圈 Washers with two taps GB855-8844 DIN464 滚花高头螺钉 Knurled thumb screws with collar GB834-8845 DIN465 开槽滚花高头螺钉 Slotted knurled thumb screws with collar46 DIN466 滚花高螺母 Knurled thumb nuts with collar GB806-8847 DIN467 滚花薄螺母 Knurled thumb thin nuts GB807-8848 DIN470 锁紧垫圈 Sealing washers4950 DIN471 DIN472 轴用弹性垫圈孔用弹性垫圈 Retaining rings for hf ( l) i li Retainingrings for b (i l) i liGB893-86GB893.8651 DIN478 方头带垫螺栓 Square head bolts with collar52 DIN479 方头圆柱底端螺栓 Square head bolts with half dog point53 DIN480方头带垫关圆底端螺栓 Square head bolts with collar,half dogpoint54 DIN508 T 型槽螺母 T-slot nuts ISO29955 DIN525 单头螺柱 Single end studs56 DIN529 地脚螺栓 Masonry bolts GB799-8857 DIN546 带槽圆螺母 Slotted round nuts GB817-7658 DIN547 端面带孔圆螺母 Round nuts with drilled holes in one f GB815-8859 DIN551 开槽平端紧定螺钉 Slotted set screws with flat point ISO4776 GB73-8560 DIN553 开槽锥端紧定螺钉 Slotted set screws with cone point ISO7434 GB71-8561 DIN555 六角螺母 Hexagon nuts ISO403462 DIN557 方螺母 -C Square nuts GB39-8863 DIN558 六角头螺钉 Hexagon screws ISO401864 DIN561六角头圆柱端紧定螺钉Hexagon set screws with full dog point65 DIN562 薄型方螺母 -BSquare nuts without bevel (pressed nuts)66 DIN571 六角头木螺钉Hexgon head wood screw (coach screws)GB102-8667 DIN580 吊环螺钉 Lifting eye bolts ISO3266 GB825-7668 DIN582 吊环螺母 Lifting eye nuts69 DIN601 六角头螺栓 Hexagon blots ISO401670 DIN603 大半圆头方颈螺栓（马车螺栓）Mushroom head square neck bolts(carriageblt ) ISO8677 GB14-8871 DIN604沉头带插销马车螺栓Flat countersunk nib bolts72 DIN605沉头长方颈马车螺栓Flat countersunk long squareneck bolts73 DIN607 半圆头带插销马车螺栓 Cup head nib bolts74 DIN608沉头短方颈马车螺栓Flat countersunk short square neck bolts75 DIN609六角头精配螺栓（长螺纹）Hexagon fitted bolts,long thread76 DIN610六角头精配螺栓（短螺栓）Hexagon fitted bolts short thread序号Item德国标准DIN-Standard中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard77 DIN653 滚花平头螺钉 Knurled thumb screws thin type GB835-8878 DIN660 半圆头铆钉 Round head rivets ISO1051 GB867-8679 DIN661 沉头铆钉 Contersunk head rivets ISO1051 GB869-8680 DIN662 半 沉头铆钉 Raised contersunk head rivets ISO105181 DIN674 大扁头铆钉 Mushroom head rivets ISO10518283 DIN703 DIN705 重型侧面带孔圆螺母侧面带孔圆螺母Adjusting rings,heavy range(shafting ll )Adjusting rings,light range(shafting ll ) GB816-8884 DIN741 卡头 Wire rope clips85 DIN787 T 型槽螺钉 T-slot screws ISO29986 DIN835双头螺柱（牙长 =2D ）Studs-metal(end=2d) GB900-8887 DIN906内六角锥型闭锁螺钉Hexagon socket pipe plugs,conical thread88 DIN908内六角直型闭锁螺钉Thread89 DIN909外六角锥型闭锁螺钉Thread90 DIN910外六角直型闭锁螺钉Hexagon head screw plugs,cyl.thread91 DIN911 内六角扳手 Socket wrenches ISO293692 DIN912 内六角圆柱头螺钉 Hexagon socket cap screws ISO4762 GB70-8593 DIN913内六角平端紧定螺钉Hexagon socket set screws with falt point ISO4026 GB77-8594 DIN914 内六角尖端紧定螺钉 Hexagon socket set screws with cone point ISO4027 GB78-8595 DIN915 内六角圆柱端紧定螺钉 Hexagon socket set screws with dog point ISO4028 GB79-8596 DIN916 内六角凹端紧定螺钉 Hexagon socket set screws with cup point ISO4029 GB80-8597 DIN917 薄型盲螺母 Hexagon cap nuts98 DIN920 开槽小圆柱头螺钉 Slotted short cheese head screws99 DIN921 开槽大圆柱头螺钉 Slotted large cheese head screws GB838-88100 DIN923开槽圆柱头轴肩螺钉Slotted pan head screw with shoulder GB830-88 101 DIN927 开槽无头轴肩螺钉 Slotted shoulder screws102 DIN928 焊接方螺母 Square weld nuts GB/T13680-92 103 DIN929 焊接六角螺母 Hexagon weld nuts GB/T13681-92 104 DIN931六角头螺栓（全牙）Hexagon head screws ISO4014 GB5782-86105 DIN933六角头螺栓（半牙）Hexagon head screws ISO4017 GB5783-86 106 DIN934 六角头螺母（ 1 型） Hexagon full nuts ISO4032 GB6170-86107 DIN934 细牙六角头螺母（ 1 型） Hexagon full nuts ISO8673 GB6171-86 108 DIN935 开槽六角螺母 Hexagon slotted and castle nuts ISO7035 GB6178-86 109 DIN936 六角头薄螺母 Hexagon thin nuts ISO4035 GB6172.1-86 110 DIN937 六角头开槽薄螺母 Hexagon thin slotted and caslte nuts ISO7038 GB6181-86 111 DIN938双头螺距（牙长 =1D ）Studs metal(end=1d) GB897-88序号Item德国标准DIN-Standard中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard112 DIN939双头螺距（牙长 =1.5D）Studs metal(end=1.25d) GB898-88113 DIN940双头螺距（牙长 =1.25D ）Studs metal(end=1.5d)114 DIN960六角头细牙螺栓（全牙） Hexagon head bolts,metric fine pitchthreadISO8765 GB5785-86115 DIN961六角头细牙螺栓（半牙） Hexagon head bolts,metric fine pitchthreadISO8676 GB8786-86116 DIN962头部穿孔六角头螺栓Additional shapes and versions for bolts117 DIN963 开槽沉头螺钉 Slotted countersund head screws ISO2009 GB68-85 118 DIN964 开槽半沉头螺钉 Slotted raised countersunk oval head ISO2010 GB69-85119 DIN965 十字槽沉头螺钉 screws Cross recessed countersunk headscrews ISO7046 GB819-85120 DIN966 十字槽半沉头螺钉Cross recessed raised Countersunk headscrewsISO7047 GB820-85121 DIN970 六角头螺母 Hexagon nuts type-1122 DIN971 六角头螺母 Hexagon nuts type-2123 DIN972 细牙六角头螺母（ 2 型） Hexagon nuts with fine thread124 DIN975 牙条（全螺纹） Threaded rods(studdings) ISO8674 GB6176-86 125 DIN976 螺纹销 Threaded pins(stud bolts) GB15389-94 126 DIN979 六角头开槽薄螺母（ 2 型）Hexagon thin slotted and castle nuts127128 DIN980 DIN981 全金属六角锁紧螺母（ 1 型）圆螺母Prevaillng rorque type hexagon nuts,all lLocknutsISO7199 GB6184-86129 DIN982 六角头尼龙锁紧螺母 Prevailing rorque type hexagon nuts hetypewith nyloISO2982 GB812-88130131 DIN985 DIN986 六角头薄型尼龙锁紧螺母六角盖型尼龙锁紧螺母avy n Prevalling torque type hoxagon th ih l Preailling torque typedomed capnutswith nylon insertISO7040ISO10511GB889.1-86GB6172.2-86132 DIN988 配合垫片 Shim rings133 DIN1052 木材连接用垫片 Washers for timber connectors134 DIN1151 沉头钢钉 Round plain head nails135 DIN1440 销钉专用垫片 A 型 Plain washers for clevis pins(A 型 ) ISO8738136 DIN1441 销钉专用垫片 Plain washers for clevis pins137 DIN1444 带头销钉 Clevis pins with head ISO2341138 DIN1471 圆锥型槽销 Grooved pins,taper grooved ISO8744 GB/T13829.2 139 DIN1472圆锥型槽销（半槽）Grooved pins,taper grooved half length ISO8745 GB/T13829.2140 DIN1473 平行槽销（带倒角） Grooved pins,parallel grooved full length ISO8740141 DIN1474 前端凹槽槽销 Grooved pins,reverve grooved half length ISO8741142 DIN1475 中部凹槽槽销 Grooved pins,center grooved ISO8742143 DIN1476 圆头槽销 Grooved pins with round head ISO8746144 DIN1477 沉头槽销 Grooved pins with countersunk head ISO8747145 DIN1479 六角螺母棒 Turnuckles(center parts),made out of h b146 DIN1480 花蓝螺栓 Turnuckles with eye bolt and hook bolt147 DIN1481 弹性圆柱销 Spring pins,heavy type ISO8752 GB879-86 148 DIN1587 组合式盖型螺母 Hexagon domed cap nuts GB802-88序号Item德国标准DIN-Standard中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard149 DIN1804开槽圆螺母(配合沟头扳手)Slotted round nuts for hook spammer150 DIN1816 圆螺母（带插销孔） Round nuts with set holes151 DIN2093 盘型弹簧垫圈 Disc springs152 DIN3017 喉箍 Hose clamps153 DIN3404润滑油嘴（旋扭头）Lubricating nipples,button head154 DIN3567 管夹 Shackles for conduilts155 DIN3570 U 型螺栓 Stirrup bolts(U-bolts)156 DIN6319 球面垫圈 Spherical washers,conical seats GB849-88 157 DIN6325 圆柱销 Parallel pins ISO8734158 DIN6330 厚六角螺母 Hexagon nuts,1.5d GB56-88159 DIN6331厚六角法兰面螺母Hexagon nuts,1.5d with collar GB6177-86 160 DIN6334 长六角螺母 Hexagon nuts,3d161 DIN6797-A 外齿锁紧垫圈 External teeth lock washers GB862.1-87 162 DIN6797-I 内齿锁紧垫圈 Internal teeth lock washers GB861.1-87 163 DIN6798-A 外锯齿锁紧垫圈 External teeth serrated lock washers GB862.2-87 164 DIN6798-I 内锯齿锁紧垫圈 Internal teeth serrated lock washers GB861.2-87 165 DIN6799 开口挡圈 Retaining rings for shafts(E-i ) i li GB896-76 166 DIN6885 平键（ A 型） Parallel keys(form A) ISO773/2491167 DIN6888 半圆键 Woodruff keys ISO3912168 DIN6899 嵌环（支撑环） Thimbles169 DIN6900 机器螺钉和垫圈组合件 Screws and washers assemblies170 DIN6901自攻螺钉和垫圈组合件Tapping screws and washer assemblies GB9074.1-17171 DIN6912薄型带孔内六角圆柱螺钉 Hexagon cocket head cap screws withhole,low headGB9074.18-23172 DIN6914 大六角头螺栓 Hexagon head bolts with large head(friction grip nolts)173 DIN6915 大六角螺母 Hexagon nuts with large wideth across fl (friction grip nuts)174 DIN6916 大垫圈 Round washers for friction grip bolts175 DIN6917 楔型方垫圈 Spuare taper washers for friction gripblt T176 DIN6923 六角法兰面螺母 Hexagon flange nuts ISO4161 GB6187-86177 DIN6925 全金属六角锁紧螺母（ 2型）Prevailing torque type hexagon nuts,alllliISO7042 GB6185.1-2000181 DIN7346 轻型弹性圆柱销 Spring pins,light type ISO13337182 DIN7349重型弹性圆柱销用垫圈 Washers for bolts with heavy type springpinss183 184 DIN7500 DIN7504ISO 公制螺纹螺钉（多种头型） 自攻自钻螺钉（多种头型）Thread forming screws for ISO-metric thd Self-drilling tapping screws185 DIN7513 开槽切削螺纹螺钉（多种头型） Thread cutting screws186 DIN7516 十字槽切削螺纹螺钉（多种头 Thread cutting screws cross recess187 DIN7965 T 型四爪螺母型） Tee nuts with pronge序号Item德国标准DIN-Standard中文品名Description inChinese 英文品名Desciption in English国际标准ISO-Standard中国标准GB-Standard188 DIN7968 钢结构用六角头螺栓连接副 Hexagon head fitted bolts for steelGB1228/1229/1230189 DIN7971开槽盘头自攻螺钉 sPan head tapping screws with slottructures ISO1481 GB5282-85190 DIN7972开槽沉头自攻螺钉 countersunk flat head tapping screws withslotISO1482 GB5283-85191 DIN7973开槽半沉头自攻螺钉 Raised sountersunk oval head tappingscrews with slotISO1483 GB5284-85192 DIN7976 六角头自攻螺钉 Hexagon tapping screws ISO1479 GB5285-85193 DIN7980圆柱头螺钉用弹簧垫圈 Spring lock washers for screws withcylindrical headsISO8738194 DIN7981 十字槽盘头自攻螺攻 Pan head tapping screws with crossrecessedISO7049 GB845-85195 DIN7982十字槽沉头自攻螺攻 Countersunk flat head tapping screws withcross recessedISO7050 GB846-85196 DIN7983十字槽半沉头自攻螺攻 Raised countersunk oval head tappingscrews with crossISO7051 GB847-86197 DIN7984薄型内六角圆柱头螺钉 Hexagon socket head cap screws with,reduced head198 DIN7985 十字槽盘头螺钉 Pan head screws with cross recessed ISO7045 GB818-85199 ,DIN7989 钢结构用垫圈 Washers for steel structures GB1230-84200 DIN7990钢结构用六角头螺栓Hexagon head bolts for steel structures GB1229-84 201 DIN7991 内六角沉头螺钉 Hexagon socket coutersunk head screws ISO10642202 DIN7993 轴用钢丝挡圈 Roundwire snap rings for shafts GB895.2-86203 DIN7995十字槽半沉头木螺钉 Cross recessed raised countersunk headwood screwsGB952-86204 DIN7996十字槽圆头木螺钉Cross recessed round head wood screws GB950-86205 DIN7997十字槽沉头木螺钉 Cross recessed countersunk head woodscrewsGB951-86206 DIN8140螺纹护套(普通、自锁等) Ciol inserts,coarse,fine thread,silf locking207 DIN9021 大外径垫圈 Washers,outside diameter appro.3d ISO7093 GB96-85 208 DIN11024 弹簧卡子 sping cotter for a bolt209 DIN13257 平板螺栓Belting bolts (elevator bolts)210 DIN18182干壁钉（墙板钉）Dry wall screws211 DIN28129 环型螺母 Lifting nuts(eye nuts) GB63-88212 DIN70952圆螺母用止退垫圈Tab washer for slotted round nuts GB/858-88。

机械制图技术术语中英版机械制图技术术语中英版ALL WELDS CONTINUOUS UNLESS OTHERWISE STATED. 未注焊缝均为连续焊ALL WELDS 3mm FILLET UNLESS OTHERWISE STATED 未注焊角高3mm.ALL UNSPECIFIED RADI - R3 未注圆角R3REMOVE ALL BURRS AND SHARP EDGES 棱角倒钝CHANNEL 槽钢RSA 708 角钢70X70X8M30X1.5 pitch M30X1.5的锥螺纹Tackweld 点焊OD 1/4" outside dimension 1/4"的缩写外径直1/4"75 CRS 尺寸为75 材质为冷轧钢板410 OPENING REF 410 开口参考尺寸40 REF 尺寸为40,参考值2.5" BSP 2.5” 圆锥管螺纹2.5" BSPT HEXAGON 2.5” 六角圆锥管螺纹(即对丝)30x2.5 FLAT BAR 30X2.5 扁钢TYP 2 POSNS 2处11 TOTAL COILS APROX.9 WORKING COILS APROX.RIGHT HAND WOUND ONLY,END COILS SQUARE TO TOUCH. 总圈数约11圈；工作圈数约9圈；右旋；弹簧的端部磨平以便于接触.(此为弹簧技术说明)FEMALE: 内扣(母扣)MALE: 外扣(公扣)偏心轴eccentric shaft销轴PIN开口销COTTER PIN螺杆screw紧定螺钉SET SCREW圆螺母ROUND NUT内六角螺钉SOCKET HEAD CAP SCREW六角螺钉HEX HD SETSCREW六角螺栓HEX HD BOLT挡圈closing ring弹性挡圈circlip轴承隔套distance sleeve of axletree轴承axletree深沟球轴承DEEP GROOVE BALL BEARING无扣长non-buckle longth弹簧SPRING吊环螺钉LIFTING EYE BOLT开槽盘头螺钉SLOTTED PAN HEAD SCREW圆锥滚子轴承TAPERED ROLLER BEARING推力球轴承THRUST BALL BEARING平键FLAT KEY弹簧垫圈SINGLE COIL SPRING WASHER平垫圈FLAT WASHER螺母FULL NYLOCK NUT圆螺母ROUND NUTREMOVE ALL BURRS AND SHARP EDGES 所有尖角/棱角倒角并去毛刺40 REF 为测量的参考尺寸OD 1/4’ outside dimension 1/4"的缩写外径直1/4’------->应该为：外径值1/4"75 CRS 尺75 材质为冷轧钢板------->应该为：尺寸75 材质为冷轧钢板缩写全称翻译ACCESS Accessory 附件ADJ Adjustable,Adjust 调整ADPT Adapter 使适应ADV Advance 提前AL Aluminum 铝ALLOW Allowance 允许ALT Alternate 改变ALY Alloy 合金AMT Amout 数量ANL Anneal 锻炼ANSL Amer Natl Stds Institute APPROX Approximate 大约ASME Amer Society of Mech Engrs ASSEM Assemble 装配ASSY Assembly 装配AUTH Authorized 授权的AUTO Automatic 自动的AUX Auxiliary 辅助的AVG Average 平均AWG American Wire GaugeBC Bolt Circle 螺栓圆周BET Between 之间BEV Bevel 斜角BHN Brinell Hardness Number 布氏硬度值BLK Blank ,Block 空白B/NM Bill of Material 材料费BOT Bottom 底部BP or B/P Blueprint 蓝图BRG Bearing 轴承BRK Break 破裂BRKT Bracket 支架BRO Broach 钻孔BRS Brass 黄铜BRZ Bronze 青铜B＆S Brown＆Shape 棕色＆形状BSC Basic 基本的BUSH Bushing 套管BWG Birmingham Wire GaugeC TO C Center-to-Center 中心到中心CAD Computer-Aided Drafting 电脑辅助设计CAM Computer-Aided MfgCAP Capacity 容量CAP SCR Cap Screw 螺帽CARB Carburize 使渗碳CBORE Counterbore 扩孔CCW Counter Clockwise 逆时针CDRILL CounerdrillCDS Cold-Drawn Steel缩写全称翻译EFF Effective 有效的ENCL Enclose,Enclosure 附上ENG Engine 引擎ENGR Engineer 工程师ENGRG Engineering 工程学EQLSP Equally Spaced 等距EQUIV Equivalent 相等EST Estimate 估计EX Extra 额外EXH Exhaust 消耗EXP Experimental 实验性的EXT Exension,External 范围,外部FAB Fabricate 伪造FAO Finish All OverFDRY Foundry 铸造FIG Figure 数据FIL Fillet,fillister 带子FIM Full Indicator MovementFIN FinishFLX Fixture 结构FLX Floor.Fluid,Flush 基地,液体,冲洗FLEX Flexible 易弯曲的FLG Flange 边缘FORG Forging 锻炼FR Frame,Front 边框FIG Fitting 装置FURN Furnish 提供FWD Forward 向前GA Gage,Gauge 测量GALV Galvanized 电镀GR Grade 等级GRD Grind 磨碎GRV Groove 凹槽GSKT Gasket 垫圈H＆G Harden and Grind 加硬和磨碎HD Head 主要的HDL Handle 处理HDLS Headless 无领导的HDN Harden 使硬化HDW Hardware 硬件HEX Hexagon 六边形HGR Hanger 衣架HGT Height 高度HOR Horizontal 水平的HRS Hot-Rolled SteelHSG Housing 外罩HT TR Heat Treal齿轮及齿轮加工中英文对照-A部分A.1. abrasive tooth wear 齿面研磨磨损2. absolute tangential velocity 绝对切向速度3. accelerometer 加速表4. addendum 齿顶高5. addendum angle 齿顶角6. addendum circle 齿顶圆7. addendum surface 上齿面8. adhesive wear 粘着磨损9. adjustability 可调性10. adjustability coefficients 可调系数11. adjusting wedge 圆盘端铣刀的可调型楔块12. allowable stress 允许应力13. alternate blade cutter 双面刀盘14. angular backlash 角侧隙15. angular bevel gears 斜交锥齿轮16. angular displacement 角移位17. angular pitch 齿端距18. angular testing machine 可调角度试验机19. approach action 啮入20. arbor 心轴21. arbor distance 心轴距22. arc of approach 啮入弧23. arc of recess 啮出弧24. attraction 收紧25. average cutter diameter 平均刀尖直径26. axial displacement 轴向位移27. axial factor 轴向系数28. axial locating surface 轴向定位面29. axial pitch 轴向齿距30. axial plane 轴向平面31. axial rakeangle 轴向前角32. axial thrust 轴向推力33. axle testing machine 传动桥试验机看英文图纸的一些资料1标题栏英文工程图纸的右下边是标题栏（相当于我们的标题栏和部分技术要求），其中有图纸名称（TILE）设计者（DRAWN）审查者（CHECKED）材料（MATERIAL）日期（DATE）比例（SCALE）热处理（HEAT TREATMENT）和其它一些要求，如：1)TOLERANCES UNLESS OTHERWISE SPECIFIAL 未注公差2)DIMS IN mm UNLESS STATED 如不做特殊要求以毫米为单位3)ANGULAR TOLERANCE±1° 角度公差±1°4)DIMS TOLERANCE±0.1 未注尺寸公差±0.15)SURFACE FINISH 3.2 UNLESS STATED 未注粗糙度3.22常见尺寸的标注及要求2.1孔（HOLE）如：（1）毛坯孔：3"DIA+1CORE 芯子 3"0+1;（2）加工孔：1"DIA1";（3）锪孔：锪孔(注C＇BORE=COUNTER BORE锪底面孔);（4）铰孔：1"/4 DIA REAM铰孔1"/4;（5）螺纹孔的标注一般要表示出螺纹的直径，每英寸牙数（螺矩）螺纹种类精度等级钻深攻深，方向等如：例1.6 HOLES EQUI-SPACED ON 5"DIA (6孔均布在5"圆周上（EQUI-SPACED=EQUALLY SPACED均布）DRILL 1"DIA THRO＇钻1"通孔（THRO＇=THROUGH通）C/SINK22×6DEEP 沉孔22×6例2.TAP 7"/8-14 UNF-3B THRO＇攻统一标准细牙螺纹，每英寸14牙，精度等级3B级（注UNF=UNIFIED FINE THREAD美国标准细牙螺纹）1"DRILL 1"/4-20 UNC-3 THD7"/8 DEEP 4HOLES NOT BREAK THRO钻1"孔，攻1"/4美国粗牙螺纹，每英寸20牙，攻深7"/8,4孔不准钻通（UNC=UCIFIED COARSE THREAD 美国标准粗牙螺纹）1"-14NS-2THRO 攻美国固定特种螺纹M1",每英寸牙数14,精度等级为二级（注NS=NATIONAL SPECIAL THREAD:美国固定特种标准）2.2倒角（CHAMFER）例1/8×45°BEV 倒角1/8×45°（注BEV=BEVEI，斜面）1.5×45°CHAM 倒角1.5×45°(注CHAM=CHAMFER倒角)2.3方(SQUARE)例5"SQ UARE5"×5"方2.4剖视（SECTION）例SECTION A-AA-A剖面2.5圆角半径例1"RR1"RADIUS MUST BE SMOOTH AND BLEND INTO FACE圆弧必须光滑且与平面相切2.6加工余量例DOTTED LINES INDICATED MAX FINISH 1"/8，虚线表示最大加工余量1"/82.7零件标记例USE 5"/16 RAISED HAIRLINE LET-TERS MARKING ON ONE SIDE OF BODY用突起高为5"/16的细实线字母在本体一侧打标记3关于铸锻件的技术要求例 1.FORGING MUST BE ANNEALED TO BE BELOW 203 BRINELL HARDNESS 锻件必须退火处理，布氏硬度<203例2.NORMALIZE TO 163-207BHNMUST BE FREE OF SCALE & RUST锻件正火处理，布氏硬度163-207,锻件表面不得有氧化皮和锈蚀例3.FORGING TO BE SHOT OR SAND BLASTED锻件需经喷丸或喷砂处理例4.UNLESS OTHERWISE SPECIFIED DRAFT ANGLES 7°未注明锻造拔模斜度7°例5.CAST TO BE FREE OF EXCESSIVE FLASH 铸件不得有过多的毛边例6.DRAFT ANGLE 2° UNLESS OTHER-WISE SPECIFIED 未注明铸造拔模斜度2°总之，看英文机械工程图纸并不是高不可攀，只要坚持常看，熟记部分单词即可求助 BSPTBSPBSPP螺纹标准---[小妹求助]如标题，我不太清楚的明白BSPTBSPBSPP螺纹标准以及这三类螺纹的区别，能否有哪位大侠指点小妹一二，万分感激！1BSP是英制管螺纹不过，有BSP.Tr., BSP.PI., BSP.F.之分BSP.Tr.是锥管螺纹，用于密封接合BSP.PI.是平行管螺纹，用于密封接合，只有内螺纹，与BSP.Tr.的外螺纹嵌合BSP.F.为平行管螺纹，用于一般的接合2螺紋G與螺紋BSPP一样，均为英制圆柱管螺纹代号牙型角55度3英制螺纹有几种？BSP螺纹的特点及表示法？两种，BSPP（管螺纹）和BSPT（55度角锥管螺纹，与美制60度角锥管螺纹NPT相对，互不兼容）4 G螺纹与Rp螺纹对比，哪些地方相同，哪些地方不同，两者在用途上有区别吗，能否通用G螺纹与Rp螺纹都是55°圆柱管螺纹只是国别(组织)不同而产生了不同的代号而已G是中国法国前苏联日本的代号；PF是日本的代号；BSPBSPP是英国的代号；RK是德国的代号(R是内螺纹K是外螺纹)；Rp是ISO的代号BSPT和NPTF的区别是什么？各位大虾：请教一下BSPT螺纹是什么？它的检验方法是不是和NPTF一样的？它们的区别是什么？BSPT是英制圆锥管螺纹标准指螺纹的牙型角为55° 螺纹具有1：16的锥度NPTF是干密封标准型锥管螺纹美标螺纹牙形角大多数都是60度它们的检验方法都可用螺纹通止规来检验，但所用的螺纹通止规各不相同谢谢给我的解释，我想请教一下BSPT的螺纹规一副是几个，我收到的规是一个规上面有一个台阶的，我想是不是客户少发了，因为干密封锥管螺纹的规一般是三个，L1L3和六基面规组成的一个就可以了，主要看你使用的配合螺纹长度BSPT应是英制管螺纹统称，分为一般密封管螺纹（R）和非密封管螺纹（G）谢谢给我的解释，我想请教一下BSPT的螺纹规一副是几个，我收到的规是一个规上面有一个台阶的，我想是不是客户少发了，因为干密封锥管螺纹的规一般是三个，L1L3和六基面规组成的直管螺纹规有两个：通规和止规锥管螺纹规只有一个，上面带有标记一般要测量螺纹规进入深度，超过该标记说明偏大，反之偏小P.C.D在机械制图的标注上是什么意思啊？_百度知道老板给了一张CAD图纸，上面的标注有一个是P.C.D58 其中P.C.D不知道是什么意思，哪位知道一下提问者：芦上飞花 - 见习魔法师二级最佳答案是分度圆评论者： kagenheyuan - 初学弟子一级对最佳答案的评论:分度圆pitch circle; standard pitch circle与分度圆相关的例句Circular Coin with a Circular Hole 圆孔圆钱A mark indicating the boundary of such an interval. 刻度线，分度线指示这种间隔的界限的标记A division or an interval on a graduated scale. 分度，刻度刻度标尺上的一个间隔The edge of a graduated arc or circle used in an instrument to measure angles. （四分仪等的）分度弧或圆圈，用于量角度。

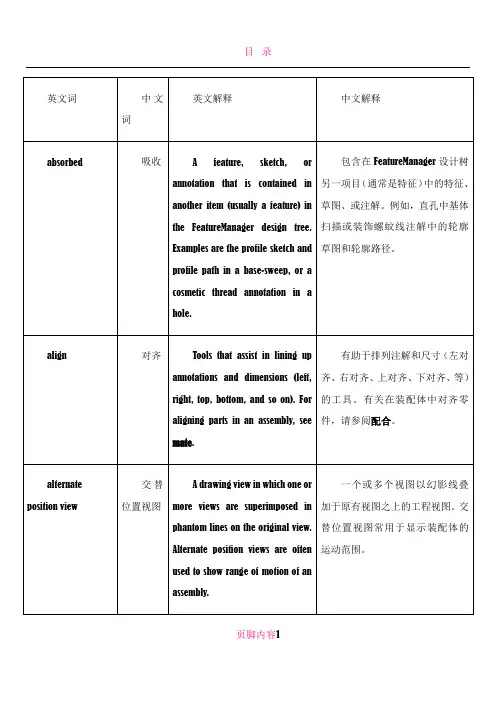

英文词中文词英文解释中文解释absorbed 吸收 A feature, sketch, or annotation that is contained inanother item (usually a feature) in the FeatureManagerdesign tree. Examples are the pro and pro in a base-sweep, or a cosmetic thread annotation in a hole. 包含在 FeatureManager 设计树另一项目（通常是特征）中的特征、草图、或注解。

例如，直孔中基体扫描或装饰螺蚊线注解中的轮廓草图和轮廓路径。

align 对齐Tools that assist in lining up annotations and dimensions(left, right, top, bottom, and so on). For aligning parts inan assembly, see mate. 有助于排列注解和尺寸（左对齐、右对齐、上对齐、下对齐、等）的工具。

有关在装配体中对齐零件，请参阅配合。

alternate position view 交替位置视图 A drawing view in which one or more views aresuperimposed in phantom lines on the original view.Alternate position views are often used to show range ofmotion of an assembly.一个或多个视图以幻影线叠加于原有视图之上的工程视图。

交替位置视图常用于显示装配体的运动范围。

anchor point 定位点(1) The end of a leader that attaches to the note, block,or other annotation. See attachment point. (2) Sheetformats contain anchor points for a bill of materials, ahole table, a revision table, and a weldment cut list. (1) 附加到注释、块、或其它注解的引线端点。
