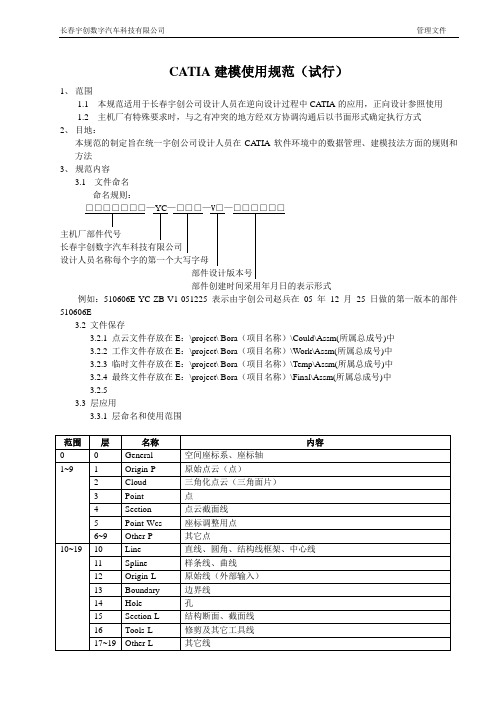

CATIA建模使用规范（试行）1、范围1.1本规范适用于长春宇创公司设计人员在逆向设计过程中CA TIA的应用，正向设计参照使用1.2主机厂有特殊要求时，与之有冲突的地方经双方协调沟通后以书面形式确定执行方式2、目地：本规范的制定旨在统一宇创公司设计人员在CATIA软件环境中的数据管理、建模技法方面的规则和方法3、规范内容3.1文件命名命名规则：□□□□□□□—YC—□□□—V□—□□□□□□主机厂部件代号长春宇创数字汽车科技有限公司设计人员名称每个字的第一个大写字母部件设计版本号部件创建时间采用年月日的表示形式例如：510606E-YC-ZB-V1-051225 表示由宇创公司赵兵在05年12月25日做的第一版本的部件510606E3.2文件保存3.2.1 点云文件存放在E：\project\ Bora（项目名称）\Could\Assm(所属总成号)中3.2.2 工作文件存放在E：\project\ Bora（项目名称）\Work\Assm(所属总成号)中3.2.3 临时文件存放在E：\project\ Bora（项目名称）\Temp\Assm(所属总成号)中3.2.4 最终文件存放在E：\project\ Bora（项目名称）\Final\Assm(所属总成号)中3.2.53.3 层应用3.3.1 层命名和使用范围3.3.2 层显示设置：3.3.2.1 设第21层为当前层3.3.2.2打开Tools →Visualization Filters…创建层的基本过滤方式① Hide（不可见层）第0、3、4、5、6～9、10、11、17～19、20、27～29层② Tools（工具层）第16、25层③ Sketcher（草图）第31～49层3.3.2.3正常工作时在过滤方式Hide下进行3.4 Sturcture Tree3.4.1 在建模Sturcture Tree应条理清楚，层次分明，原则上一个数模使用一个数据集（Geometrical Set）3.4.2 Partbody用于存放原始点云、实体，Geometrical Set用于建模过程存放点线面和最终的面数模3.4.3 Sturcture TreeCloudMash CloudStructure 1Structure 2~N4.数模完成后应将不用的点、线、面等数据放在各自所应在的层中并设为不可见，有实体的只显示实体数模，无实体要求时只显示最终片体数模5.建模过程应经常主动存盘以减少由于突然断电等原因造成的数据丢失6.数模完成后必须在指定硬盘中进行数据备份。
**公司制图标准 (试行版)适用范围及目标范围 本文件介绍了使用Catia软件制图的一般规范，除客户有特别规定外，**工程师在产品设计出图时均需遵守目标规范化——提高工作质量 标准化——提高工作效率图幅绘制技术图样时应优先采用基本幅面：A4、A3、A2、A1、A0。
必要时，也允许采用加长幅面：1.5A0、2A0、3A0标题栏和明细栏比例常用比例1.优先选用block 1 比例 2．绘制同一机件的各个视图时，应尽可能采用相同的比例，使绘图和看图都很 方便 3．比例应标注在标题栏的比例栏内。
与主比例不一致的视图，须在视图名称的 下方标注出所使用的比例 4．当图形中孔的直径或薄片的厚度等于或小于2mm，以及斜度和锥度较小时， 可不按比例而夸大画出 5．表格图或空白图不必标注比例字体和箭头在CATIA软件中，字体采用SICH字体(CAD图纸字体统一为宋体)A3图幅及A3以下图幅(此处可不受图幅限制)使用4号或5号字箭头用实心封闭三角箭头 字符间距20％ 尺寸线距离被标注元素距离为0基本线型及应用图线名称 粗实线 细实线 波浪线图线型式应用场合可见轮廓线、可见棱边线、相贯线、螺纹牙顶线、螺纹长度终止线、齿顶圆（线）、表 格图、流程图中的主要表示线、系统结构线（金属结构工程）、模样分型线、剖切符号 用线尺寸线及尺寸界线、引出线、辅助线、剖面线、分界线及范围线、不连续的同一表面的 连线、重合剖面的轮廓线、弯折线（如展开图中的弯折线）、螺纹的牙底线及齿轮的齿 根线、成规律分布的相同要素的连线、网格线断裂处的边界线、视图和剖视的分界线双折线断裂处的边界线、视图和剖视的分界线细虚线不可见轮廓线、不可见棱边线粗虚线允许表面处理的表示线细点画线轴线、对称中心线、轨迹线、节圆及节线、孔系分布的中心线在Catia Drafting模块中，各图线所对应的linetype： 虚粗线点—画—线——linetype 3 限定范围表示点线画、线有—特—殊—要—求的li线ne或ty表pe面4的表示线 双点画线————linetype 5细双点画线相邻辅助零件的轮廓线，坏料的轮廓线或毛坯图中制成品的轮廓线、极限位置的轮廓线、 试验或工艺用结构（成品上不存在）的轮廓线、假想投影轮廓线、中断线投影体制及机械图样的画法分类1.我国的投影体制 技术图样应采用正投影法绘制，并优先采用第一角画法，必要时才允许使用第三角画法。
CATIA(V5R22)工程制图应用规范编制：校对：审核：标准化：批准：2019-06-20发布2019-06-20实施前言ICATIA（V5R22）工程制图应用规范1范围本标准规定了XXX有限公司的CATIA工程制图相关要求。
本标准适用于XXX有限公司的CATIA工程制图（合作单位提供的工程图纸需满足本标准要求）。
2规范性引用文件下列文件中的部分条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 324 焊缝符号表示法GB/T 1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注GB/T 1800.1 产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T 4457.4 机械制图图样画法图线GB/T 5185 焊接及相关工艺方法代号GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 13361技术制图通用术语GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 15751 技术产品文件计算机辅助设计与制图词汇GB/T 16672 焊缝—工作位置—倾角和转角的定义GB/T 17450 技术制图图线GB/T 18229CAD工程制图规则GB/T 19418 钢的弧焊接头缺陷质量分级指南3术语和定义本文件适用于GB/T 13361界定的术语和定义。
4图幅图幅只允许采用GB/T 14689中规定的部分带有装订边的图纸幅面，见图1及表1。
图1 带有装订边的图纸幅面表1 幅面规格单位为：mm5属性（参数）设置图纸检入PLM系统，需对图纸的属性（参数）进行完善，详细内容参见表2。
表2 属性的定义及填写要求表2 属性的定义及填写要求（续）6工程图标题栏及表格在工程制图中，需要用表格形式来表达的内容（如标题栏、明细栏等），每个框的内容需要做到上下左右居中。
CATIA工程图标准配置说明
CATIA 工程图标准配置说明
1、“JACdrafting ”文件（.xml 格式）是CA TIA 工程图环境配置文件；“JAC 标题栏”（.CA TScript 格式）是标题栏生成程序
2、将“CA TIA 工程图标准”复制到本机
3、工程图环境配置
（1）将“JACdrafting ”文件（.xml 格式）复制到CA TIA 程序安装目录
“\Dassault
Systemes\B16\intel_a\resources\standard\drafting ”文件夹下；
（2）在新建工程图时注意在“标准”中选择“JACdrafting ”,然后再页样式中选取适当
的页面格式
（3）在制作工程图时, 从“工具”菜单→“标准”命令，此时弹出“标准定义”对话框；先在“类别”中选择“drafting ”，然后在“JACdrafting.xml ”；最后单击“确定”按钮，完成环境配置。
选取“JACdrafting
”标准选取合适的页面格式
在类别中选择“drafting ”
在文件中选择“drafting.xml ”
4、调用标题栏宏程序（1）调入宏程序
1
4
5
6
①“工具”→“宏”→“宏”
②单击“宏库”
③单击“添加现有库”
④选择“CA TIA 工程图标准”文件夹
⑤单击“关闭”
⑥“JAC 标题栏”已经成功掉入，单击“关闭”（2）使用“JAC 标题栏”宏程序
4
2
1
3
5
②“工具”→“宏”→“宏”
①“编辑”→“页背景”
③选中“JAC 标题栏.CA TScript ”,
⑤最终生成图框。
CATIA制图规则1 范围本标准规定了在CATIA软件下绘制二维图样的基本要求，给出了CATIA绘图的一般规范性操作。
本标准适用于使用CATIA软件绘制的航空产品图样，也适用于使用CATIA软件绘制的其它工程图样。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包含勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 4457～4460 机械制图HB 5859.1 飞机制图HB 6189 飞机图样简化规定HB 6881 计算机制图规定HB 7729 航空产品CAD文件管理规定HB 7730 图层定义与管理HB XXXX-XXXX CATIA建模要求HB XXXX-XXXX CATIA文字与尺寸标注3 术语和定义HB××××.1-××××《CATIA建模要求 第1部分：通用要求》确立的以及下列术语和定义适用于本标准。
3.1视图 view二维图样中各自独立，且相互存在一定关联关系，表达构件形状特征的图形。
是图样各种画法所产生图形的总称。
注： 本术语是根据CATIA使用特点，对GB4458.1中“视图”定义的外延。
3.2投影视图 Projection构件向投影面投影所得的图形。
注： 本术语与GB4458.1中“视图”定义是一致的，相应的将投影视图分为基本投影视图、方向投影视图、斜方向投影视图、局部投影视图和旋转投影视图等。
3.3图样修饰 drawing dress up通过使用CATIA的图形创建、编辑和修饰等功能对CATIA所创建的图形补充完善以及根据要求直接对图形的属性进行调整的过程。
3.4子图 detail sheetCATIA二维图样中的一种功能，用于存贮通用图形及图形符号库的创建，并能被视图所引用。
catia v5设计模板应用与介绍CATIA V5（Computer-Aided Three-dimensional Interactive Application）是一款由法国达索系统公司开发的三维CAD软件。
它是一款强大的设计工具，广泛应用于航空航天、汽车、工程机械等领域。
在CATIA V5中，设计模板是一种预定义的模块，用于加速设计过程并确保一致性和标准化。
设计模板包含了一系列事先定义好的参数和设置，可以用来创建特定类型的零件、产品或装配体。
通过使用设计模板，设计师可以快速创建新的设计，并确保所有设计都符合公司的设计准则和标准。
CATIA V5设计模板的应用如下：1. 快速设计：设计模板提供了一种可以定制的开发环境，使设计师能够快速创建新的设计。
设计模板中已经包含了许多常用的参数、几何和功能，减少了设计师的工作量。
2. 标准化和统一：设计模板确保了设计的一致性和标准化。
它定义了设计参数、尺寸和要求，确保所有设计都符合统一的标准。
这有助于提高产品质量和设计效率。
3. 自动化和准确性：设计模板可以自动化一些常见的设计任务，如创建特定类型的几何形状或应用特定的设计规则。
这减少了设计师的操作错误并提高了设计的准确性。
4. 协作和共享：设计模板可以在团队成员之间共享和共同使用，确保设计一致性和协作。
设计师可以共享他们的模板并将其作为起点，从而加快设计过程并促进团队之间的知识共享。
总结起来，CATIA V5设计模板是一种可以提高设计效率、确保设计一致性和标准化的工具。
它可以加快设计过程、降低错误率并促进团队协作。
通过使用设计模板，设计师可以更加专注于产品创新和优化。
CATIA(V5R22)工程制图应用规范编制：校对：审核：标准化：批准：2019-06-20发布2019-06-20实施前言ICATIA（V5R22）工程制图应用规范1范围本标准规定了XXX有限公司的CATIA工程制图相关要求。
本标准适用于XXX有限公司的CATIA工程制图（合作单位提供的工程图纸需满足本标准要求）。
2规范性引用文件下列文件中的部分条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 324 焊缝符号表示法GB/T 1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注GB/T 1800.1 产品几何技术规范（GPS）极限与配合第1部分：公差、偏差和配合的基础GB/T 4457.4 机械制图图样画法图线GB/T 5185 焊接及相关工艺方法代号GB/T 10609.1 技术制图标题栏GB/T 10609.2 技术制图明细栏GB/T 13361技术制图通用术语GB/T 14689 技术制图图纸幅面和格式GB/T 14690 技术制图比例GB/T 14691 技术制图字体GB/T 15751 技术产品文件计算机辅助设计与制图词汇GB/T 16672 焊缝—工作位置—倾角和转角的定义GB/T 17450 技术制图图线GB/T 18229CAD工程制图规则GB/T 19418 钢的弧焊接头缺陷质量分级指南3术语和定义本文件适用于GB/T 13361界定的术语和定义。
4图幅图幅只允许采用GB/T 14689中规定的部分带有装订边的图纸幅面，见图1及表1。
图1 带有装订边的图纸幅面表1 幅面规格单位为：mm5属性（参数）设置图纸检入PLM系统，需对图纸的属性（参数）进行完善，详细内容参见表2。
表2 属性的定义及填写要求表2 属性的定义及填写要求（续）6工程图标题栏及表格在工程制图中，需要用表格形式来表达的内容（如标题栏、明细栏等），每个框的内容需要做到上下左右居中。
6.1标题栏A B C D E F G H I J说明：A.变更记录区，此区域填写图纸设计变更记录信息。
B.零件名称，填设计对象（整车或零部件）的名称。
a)凡有标准规定的零部件术语，均应按规定填写；b)标准未规定的零部件，按《零部件名称对照表》执行；c)当图样名称中含有数字时，数字应采用中文数字。
例如：“连接板三”。
C.项目代号，产品图的首选适用项目。
D.材料，参考Q/MLD-JG-050《金属材料标注方法》和Q/MLD-JG-049《非金属材料标注方法》规定内容。
E.零件编号，填设计对象的代号，编号应与《零部件名称对照表》一致。
F.阶段，此栏不填，由PLM系统自动生成。
G.图幅，按图纸内容选择合适大小图幅模板，图幅模板严禁缩放。
H.重量，默认单位：kg。
I.页面，在零部件图不能用一张图表现时，应采用多页。
J.比例，应按GB/T 14690的规定执行。
图2 标题栏6.2明细栏明细栏按由下而上的顺序填写，其行数应根据需要而定，字体为SICH（备用字体为TRCH，以下均适用），样式为常规，大小为3.5，字符间距为10%或20%。
若无零件编号用“/”填充，若无材料及重量描述，空白即可（详见图3）。
图3 明细栏6.3公差标准图4 公差标准字体为SICH,样式为常规，大小为3.5，字符间距为10%或20%；对于贴合面/定位面/安装面公差标准，一般单件公差值为±0.5，总成件为±1.0（见图4）。
6.4坐标定位及孔/槽标注字体为SICH，样式为常规，大小为3.5，字符间距为20%，直径符号应采用CATIA 内自带直径符号，不能手动输入直径符号（见图5、图6）。
注：所有要求中、英文填写的部位允许省略英文，但不可以省略中文。
图5 坐标定位注1、长圆孔尺寸用长圆孔B×L表示，B为总宽、L为总长，其坐标值为两圆心中心点坐标值；注2、长方形及正方形坐标值为对角线中心点坐标值；注3、椭圆孔尺寸用椭圆孔B×A表示，B为短轴长度、A为长轴长度，其坐标值为两轴焦点坐标值。
图6 孔/槽标注7线型制图线型根据GB/T 17450执行，本规范列出了GB/T 4457.4机械制图中常用的八种线型（见表3），其中表中代码根据GB/T 17450给出。
表3 线型8文字CATIA工程制图应用规范，字体为SICH，样式为常规，字体大小见表4。
表4 字体大小对照表9技术要求9.1“技术要求”四个字应位于技术要求文本左上方，字体为SICH，样式为常规，大小为7。
9.2“技术要求”内容的要求：字体为SICH，样式为常规，大小为4，字间距为10%或20%（见图7），行间距1mm，（见图8）。
图7 字体要求图8 文本要求9.3“技术要求”内容参照Q/MLD-JG-048 《技术要求编制规范》执行。
10绘图符号的绘制要求10.1箭头形式要求箭头采用实心箭头，其大小采用CATIA默认值。
10.2基准符号绘制要求基准字母字体为SICH，大小为3.5，比率为100%，基准符号底端为实心三角形（见图9），符号长度大于1个基准符号框且小于2个基准符号框。
图9 基准符号绘制要求10.3剖切符号、向视图符号10.3.1剖切符号、向视图符号字体均为SICH，大小为3.5。
不允许采用I、O、P、J字母。
10.3.2剖切符号的设置剖切符号属性设置见图10。
注：箭头长度为10mm，可根据具体投影视图的比例调整。
图10 剖切符号的设置10.3.3向视图箭头符号设置向视图箭头符号要求见图11。
图11 向视图箭头符号10.3.4视图符号的设置要求视图符号应放置在视图上方，若视图比例与整体制图比例不一致，需要在视图符号下方标注比例（见图12），字体均为SICH，字体大小为默认值。
或图12 视图符号10.4尺寸标注及文字说明的绘制要求尺寸值字体为SICH、大小为3.5、间距20%、比率100%、与尺寸线的间距为默认值。
当尺寸上有文字说明时，文字与值的上下前后间距均为默认值，且中文的字体为SICH、大小为3.5、间距20%、比率100%，见图13。
图13 尺寸标注10.5形状、位置公差符号的绘制要求形位公差的基准字母，E、I、J、L、M、O、P、R、F等九个字母不采用。
其中E、M、P、L、R、F是表示形位公差项目的字母。
如“E”表示包容要求，“M”表示最大实体要求。
因此，标准规定不采用这些字母作基准字母。
10.6焊缝符号的绘制要求焊缝符号一般由基本符号和指引线组成，传达了焊缝的基本信息，属于必须标注的内容。
此外，在必要时还应加上辅助符号、补充符号、焊缝尺寸符号等，具体焊缝的表示方法参照GB/T 324《焊缝符号表示法》执行。
对于钣金件，除按GB/T 324《焊缝符号表示法》标注外，其符号下方还应注明此处焊点涉及的零件代号。
符号中的字体大小为3.5、字体为SICH、间距为20%、比率100%。
10.7点焊符号的绘制要求焊点符号线型为0.35mm粗实线，线长6mm，三层焊点圆直径为6mm，四层焊点外圆直径为6mm，内圆直径为5mm，标注效果见图15。
两层焊点三层焊点四层焊点图15 点焊符号10.8坐标线及坐标线标注的绘制要求（百位线）坐标线的标记应包括坐标线中零平面距离的百分之一数值（坐标线距零平面距离为100的整数倍，负方向数值加“—”号）及坐标线方向，数值及字母的大小为7、字体为SICH、字间距为10%，比率100%。
坐标线间隔原则为100mm或100mm的整数倍。
坐标数值及字母一律水平摆放（见图16）。
图16 坐标线10.9粗糙度符号的绘制要求“其余”字样的字体为SICH，大小为3.5，间隔为20%，比率为100%，12.5字样的字体为SICH，字号为3.5，间隔为20%，比率为100%，粗糙度符合大小选择3.5，粗糙度符号的线形为默认值（见图17）。
图17 粗糙度符号10.10轴测图的绘制要求轴测图的绘制应选择最能反映零件立体形状的视图方向抓取视图，除轮廓线为粗实线，其他线型线为细实线，视图优先放置于图纸的右侧区域。
10.11工程图默认字体工程图中默认选用SICH字体，见图18。
图18 默认字体10.12尺寸公差的绘制要求10.12.1标注公差时采用TRCH字体，TOL_NUM2公差标注类型，NUM.DIMM数字类型。
默认精度0.01，见图19。
图19 标注公差参数设置10.12.2标注出的效果见图20。
+0.8334.3±0.5334.3−0.5图20 公差标注效果11零件图的绘制要求11.1工程图纸由三维数模投影完成，图纸绘制完成后需断开与三维数模的相互驱动关联关系。
11.2左右对称（或只有某一特征不对称）的两个零件，只绘制左侧零件的图纸，其不对称的部位可在左侧图纸中注明，见图21。
对称件详图A缩放：1:5图21 对称件详图11.3对在整车坐标系绘制的零件图，其主视图只能选择整车的主视图、俯视图、左视图作为零件图的主视图。
11.4简单形状的件可不用整车坐标系，但尺寸应标注完全。
11.5尽可能少用透视图表示零件结构，不要将尺寸界限标注在虚线上。
11.6长方孔、长圆孔须按图22所示的方法绘制。
当长圆孔的宽与圆弧直径相同时，标注方式如图22 A所示；长圆孔的宽与圆弧直径不同时，标注方式如图22 B所示。
如果方孔、长圆孔的中心与坐标线不平行时，应标注出与坐标线的相对角度。
11.7多个相同长圆孔标注方式按图23所示的方法绘制，n为长圆孔数量。
A B图22 长圆孔的标注方式图23 多个长圆孔的标注方式11.8剖面线的绘制要求（有多种状态）11.8.1同个零件的多个剖视图中的剖面线的间距，方向、角度都要一致。
11.8.2材料厚度小于2mm的钣金件，允许省略剖面线，但在一张图纸上剖面线只允许使用一种型式。
11.8.3钣金件的剖视图中，当剖切到孔时，其断开的两个图形用细实线连接，见图24。
图24 钣金件孔剖视图11.9零件图纸必须标注零件的总体尺寸，以便总体识别零件的大小，其尺寸可以相对于坐标线标注，尺寸精度精确到小数点后1位（尾数为“0”应不体现）。
11.10绘图时尺寸及尺寸标注的规定11.10.1绘图时尺寸线尽量不要相交。
11.10.2尺寸标注在图形内部时，尺寸线与图形线、尺寸线与尺寸线的距离以8mm～12mm为佳。
11.10.3尺寸标注在图形内部时，其尺寸标注部位不得与图形线相交（可以将图形线局部断开），见图25。
图25 尺寸标注在图形内部时标注示意图11.10.4尺寸线具有各种角度时的尺寸标注方向的规定（尽量不采用30度以内的区域标注），见图26。
图26 不同角度时的尺寸标注方向11.10.5绘图时角度标注一律采用水平标注，见图27。
