CATIA基础教程1(基本操作)

catia入门基础教程Catia入门基础教程Catia是一款强大的三维CAD软件，广泛应用于各种设计领域。

本教程将介绍Catia的基本操作和常用功能，帮助初学者快速上手和掌握Catia的基础知识。

下面是教程的主要内容：1. Catia的界面介绍- 工作区：主要用于显示模型和绘图窗口，可以通过分割视图、平铺视图等方式布局。

- 工具栏：包含了各种常用工具和命令按钮，可以通过设置来自定义工具栏。

- 菜单栏：包含了各种操作和功能的菜单，在这里可以选择相应的命令进行操作。

- 命令窗口：用于输入命令和查看操作信息，也可以通过菜单栏或工具栏进行操作。

2. 创建和编辑模型- 创建新零件：可以通过菜单栏的"文件"-"新建"命令或工具栏的新建按钮创建新的零件。

- 打开和保存模型：可以通过菜单栏的"文件"-"打开"和"保存"命令或工具栏的打开和保存按钮进行操作。

- 绘制几何图形：可以使用绘图工具在零件或装配中绘制线段、圆、矩形等几何图形。

- 修改模型：可以使用编辑功能对已创建的模型进行修改，比如平移、旋转、缩放等操作。

3. 绘制和编辑草图- 创建草图：可以通过"生成草图"命令在工作平面上创建新的草图。

- 绘制线段和曲线：可以使用绘图工具绘制直线、圆弧等曲线。

- 添加约束和尺寸：可以使用约束和尺寸工具对草图进行约束和尺寸设置。

- 编辑草图：可以使用编辑功能对已创建的草图进行修改。

4. 创建和编辑装配- 创建组件：可以通过"生成部件"命令创建新的零部件。

- 添加关系：可以使用装配工具将零部件放置在装配中，并设置它们之间的关系。

- 检查装配：可以使用装配功能对装配进行检查和调整。

5. 渲染和动画- 渲染模型：可以使用渲染工具将模型进行渲染，使其更加真实和逼真。

- 创建动画：可以使用动画工具将模型进行动画设置，实现动态效果。

1 /19第1章 CATIA V5导入CATIA V5作为一种当前流行的高端三维CAD 软件，随着计算机辅助设计──CAD （Computer Aided Design ）技术的飞速发展和普与，越来越受到我国工程技术人员的青睐。

本章介绍的是CATIA V5一些基本功能和设置，主要容包括：●CA TIA V5功能简介。

●创建用户文件夹。

●CA TIA V5软件的启动。

●CA TIA V5工作界面简介。

●CA TIA V5工作界面的定制。

● CA TIA V5的环境设置。

1.1 CATIA V5功能简介CA TIA （Computer Aided Tri-Dimensional Interface Application ）是法国Dassault System 公司（达索公司）开发的CAD/CAE/CAM 一体化软件。

CA TIA 诞生于20世纪70年代，从1982年到1993年相继发布了V1版本、V2版本、V3版本与V4版本，现在应用最广的CATIA 软件分为V4和V5两个版本，V4版本应用于UNIX 系统，V5版本可用于UNIX 系统和Windows 系统。

为了扩大软件的用户群并使软件能够易学易用，Dassauh System 公司于1994年开始重新开发全新的CA TIA V5版本，新的V5版本界面更加友好，功能也日趋强大，并且开创了CAD/CAE/CAM 软件的一种全新风貌。

围绕数字化产品和电子商务集成概念进行系统结构设计的CATIA V5版本，可为数字化企业建立一个针对产品整个开发过程的工作环境。

在这个环境中，可以对产品开发过程的各个方面进行仿真，并能够实现工程人员和非工程人员之间的电子通信。

产品整个开发过程包括概念设计、详细设计、工程分析、成品定义和制造乃至成品在整个生命周期中（PLM ）的使用和维护。

在CATIA V5 R17中共有13个模组，分别是基础结构、机械设计、形状、分析与模拟、AEC 工厂、加工、数字模型、设备与系统、制造的数字处理、加工模拟、人机工程学设计与分析、智件和ENOVIA V5 VPM （如图1.1.1所示），各个模组里又有一个到几十个不同的工作台。

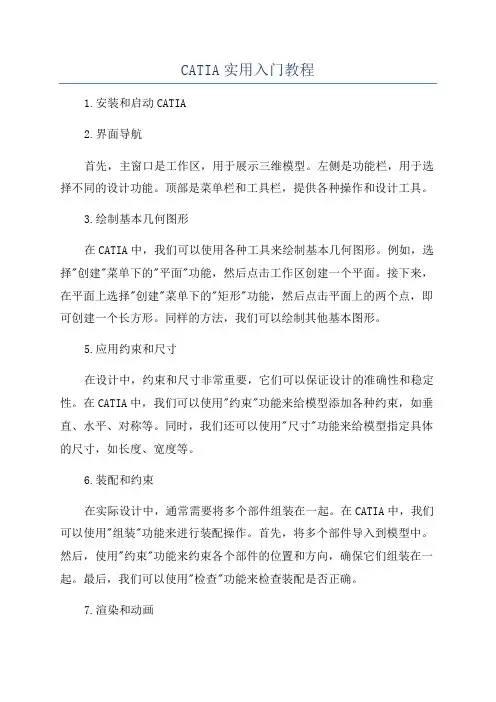

CATIA实用入门教程1.安装和启动CATIA2.界面导航首先，主窗口是工作区，用于展示三维模型。

左侧是功能栏，用于选择不同的设计功能。

顶部是菜单栏和工具栏，提供各种操作和设计工具。

3.绘制基本几何图形在CATIA中，我们可以使用各种工具来绘制基本几何图形。

例如，选择"创建"菜单下的"平面"功能，然后点击工作区创建一个平面。

接下来，在平面上选择"创建"菜单下的"矩形"功能，然后点击平面上的两个点，即可创建一个长方形。

同样的方法，我们可以绘制其他基本图形。

5.应用约束和尺寸在设计中，约束和尺寸非常重要，它们可以保证设计的准确性和稳定性。

在CATIA中，我们可以使用"约束"功能来给模型添加各种约束，如垂直、水平、对称等。

同时，我们还可以使用"尺寸"功能来给模型指定具体的尺寸，如长度、宽度等。

6.装配和约束在实际设计中，通常需要将多个部件组装在一起。

在CATIA中，我们可以使用"组装"功能来进行装配操作。

首先，将多个部件导入到模型中。

然后，使用"约束"功能来约束各个部件的位置和方向，确保它们组装在一起。

最后，我们可以使用"检查"功能来检查装配是否正确。

7.渲染和动画CATIA不仅可以进行模型的设计和装配，还可以进行渲染和动画效果的添加。

选择"渲染"菜单下的"渲染"功能，然后选择合适的材质和光照设置，可以将模型渲染成逼真的效果。

同时，我们还可以使用"动画"功能来为模型添加动画效果，如旋转、移动等。

8.导出和分享最后，在设计完成后，我们可以使用CATIA提供的导出功能将模型保存为不同的文件格式，如STEP、IGES等。

这样，我们可以将模型分享给其他人，在不同的软件中打开和查看。

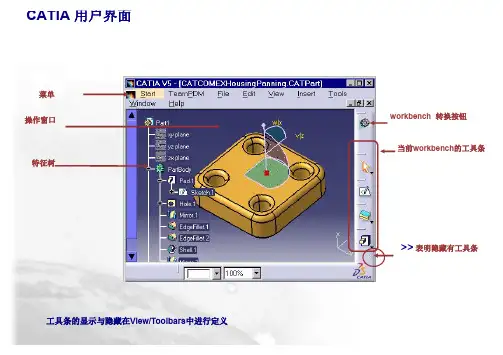

CATIA 用户界面菜单 操作窗口特征树工具条的显示与隐藏在View/Toolbars中进行定义workbench 转换按钮 当前workbench的工具条>> 表明隐藏有工具条Workbench 概念CATIA 是由 workbench 构架所组成，每一个 workbench 针对的是一种特定的工作；但有可能 多个模块使用一个workbench。

CATIA有多种文件格式，同种文件格式之间可以进行 workbench 切换当前 workbench文件 用户可以在Start中选择 Workbench ，也可以通过New来选择……文件 概念CATIA V5的文件格式有以下几种：Part：零件文件。

其后缀为*.CATPart。

使用的模块主要由实体、曲面和钣金零件设计等。

Product：产品文件。

是由一个以上的Part或Product文件组成。

在汽车行业可以将它理解为总成 文件。

其后缀为*.CATProudct。

使用的模块主要有装配、电子样机等。

Drawing：二维制图文件。

后缀为*.CATDrawing。

Catalog：库文件。

后缀为*.CATCatalog。

其他……常用 Workbench 工具条的定制可以定制一个常用 workbench 工具条1 用 Tools / Customize /Start Menu，在左列中选中要使用的Workbench点击向右箭头；反之也是如此。

2a 在常用Workbench工具条中出现图标；以后即可点击图标就可 以进入所选Workbench。

2b同时在Start 菜单的上部也列出了所选项目。

鼠标的使用方法（1）CATIA使用三键鼠标；左键是选择单选 : • 直接在选择对象上用左键单击。

在特征树上选择 : • 在结构树上的对应项上左键单击。

多重选择:• 按 Ctrl键同时按左键+• 在选择工具条中选择框选类型，并按住左键拉出选择范围:+鼠标的使用（2）移动CATIA除了可以使用工具条提供的工具完成 诸如旋转、移动等功能外，还提供了使用鼠标的 快捷方式。

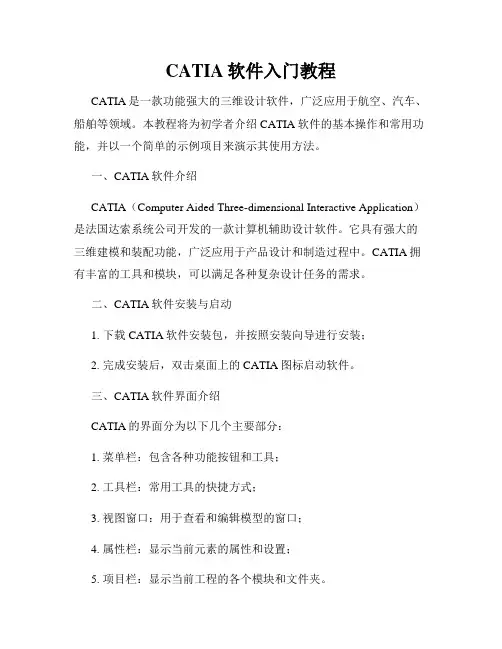

CATIA软件入门教程CATIA是一款功能强大的三维设计软件，广泛应用于航空、汽车、船舶等领域。

本教程将为初学者介绍CATIA软件的基本操作和常用功能，并以一个简单的示例项目来演示其使用方法。

一、CATIA软件介绍CATIA（Computer Aided Three-dimensional Interactive Application）是法国达索系统公司开发的一款计算机辅助设计软件。

它具有强大的三维建模和装配功能，广泛应用于产品设计和制造过程中。

CATIA拥有丰富的工具和模块，可以满足各种复杂设计任务的需求。

二、CATIA软件安装与启动1. 下载CATIA软件安装包，并按照安装向导进行安装；2. 完成安装后，双击桌面上的CATIA图标启动软件。

三、CATIA软件界面介绍CATIA的界面分为以下几个主要部分：1. 菜单栏：包含各种功能按钮和工具；2. 工具栏：常用工具的快捷方式；3. 视图窗口：用于查看和编辑模型的窗口；4. 属性栏：显示当前元素的属性和设置；5. 项目栏：显示当前工程的各个模块和文件夹。

四、CATIA基本操作1. 新建模型：点击菜单栏中的“文件”-“新建”-“零件”，选择模板和单位，点击“确定”；2. 绘制基本几何体：在视图窗口中选择相应的绘图工具，如线段、圆等，绘制所需的几何图形；3. 编辑模型：使用编辑工具对已有的几何图形进行修改和调整，如平移、旋转、缩放等；4. 应用约束：在绘图中使用约束工具对几何对象进行约束，以确保模型的准确性和稳定性；5. 创建装配：在项目栏中右键点击文件夹，选择“新建”-“装配”，将多个零件组装到一起；6. 进行分析：使用CATIA的分析功能对模型进行力学、流体等方面的分析；7. 渲染和动画：使用渲染工具对模型进行真实感渲染，并可以创建动画演示。

五、示例项目：设计一个简单的汽车小零件1. 新建模型：选择“文件”-“新建”-“零件”，选择模板和单位；2. 绘制草图：在视图窗口中选择绘图工具，绘制汽车小零件的草图；3. 应用约束：使用约束工具对草图中的几何对象进行约束，并确保模型的稳定性和准确性；4. 拉伸特征：使用拉伸工具将草图拉伸成实体；5. 圆角处理：使用圆角工具对模型的边缘进行圆角处理，增加外观的光滑度；6. 渲染和动画：选择合适的渲染工具对模型进行真实感渲染，并可以创建动画演示。

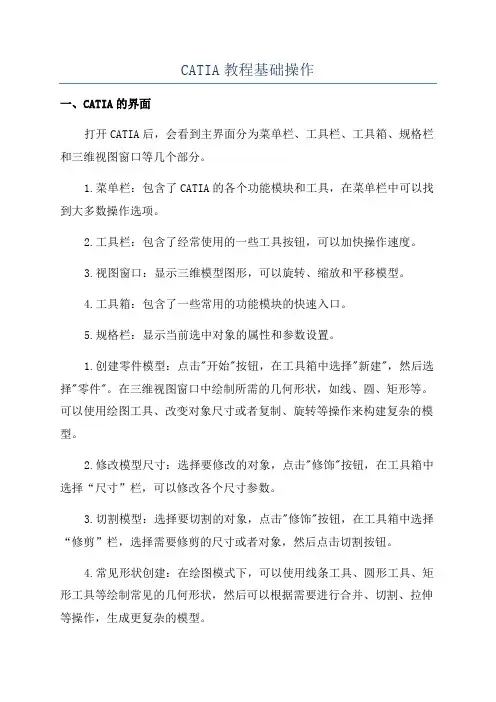

CATIA教程基础操作一、CATIA的界面打开CATIA后，会看到主界面分为菜单栏、工具栏、工具箱、规格栏和三维视图窗口等几个部分。

1.菜单栏：包含了CATIA的各个功能模块和工具，在菜单栏中可以找到大多数操作选项。

2.工具栏：包含了经常使用的一些工具按钮，可以加快操作速度。

3.视图窗口：显示三维模型图形，可以旋转、缩放和平移模型。

4.工具箱：包含了一些常用的功能模块的快速入口。

5.规格栏：显示当前选中对象的属性和参数设置。

1.创建零件模型：点击"开始"按钮，在工具箱中选择"新建"，然后选择"零件"。

在三维视图窗口中绘制所需的几何形状，如线、圆、矩形等。

可以使用绘图工具、改变对象尺寸或者复制、旋转等操作来构建复杂的模型。

2.修改模型尺寸：选择要修改的对象，点击"修饰"按钮，在工具箱中选择“尺寸”栏，可以修改各个尺寸参数。

3.切割模型：选择要切割的对象，点击"修饰"按钮，在工具箱中选择“修剪”栏，选择需要修剪的尺寸或者对象，然后点击切割按钮。

4.常见形状创建：在绘图模式下，可以使用线条工具、圆形工具、矩形工具等绘制常见的几何形状，然后可以根据需要进行合并、切割、拉伸等操作，生成更复杂的模型。

三、装配和组件传递1.装配操作：选择“装配单元体”按钮，在工具箱中选择“装配”栏，然后选择需要装配的对象，将它们放置在指定的位置。

四、渲染和动画1.渲染模型：选择“渲染”按钮，在工具箱中选择“渲染”栏，可以选择不同的材质、光源和渲染效果。

2.动画效果：选择“动画”按钮，在工具箱中选择“动画”栏，可以设定相机的路径、运动速度和帧率等参数，创建动画效果。

五、文件管理和导出1.文件管理：选择“文件”按钮，在菜单中选择“保存”可以保存当前模型。

也可以选择“打开”打开已有的CATIA模型文件。

2.导出模型：选择“文件”按钮，在菜单中选择“导出”，可以选择导出为不同的文件格式，如STEP、IGES、STL等，以便在其他软件中使用。

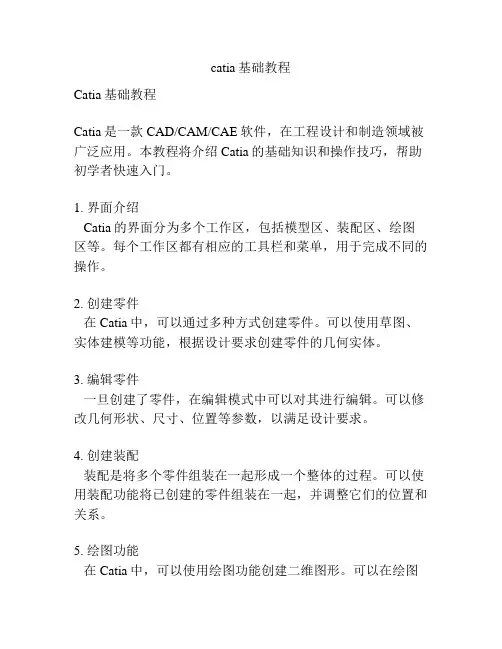

catia基础教程Catia基础教程Catia是一款CAD/CAM/CAE软件，在工程设计和制造领域被广泛应用。

本教程将介绍Catia的基础知识和操作技巧，帮助初学者快速入门。

1. 界面介绍Catia的界面分为多个工作区，包括模型区、装配区、绘图区等。

每个工作区都有相应的工具栏和菜单，用于完成不同的操作。

2. 创建零件在Catia中，可以通过多种方式创建零件。

可以使用草图、实体建模等功能，根据设计要求创建零件的几何实体。

3. 编辑零件一旦创建了零件，在编辑模式中可以对其进行编辑。

可以修改几何形状、尺寸、位置等参数，以满足设计要求。

4. 创建装配装配是将多个零件组装在一起形成一个整体的过程。

可以使用装配功能将已创建的零件组装在一起，并调整它们的位置和关系。

5. 绘图功能在Catia中，可以使用绘图功能创建二维图形。

可以在绘图区中创建直线、圆、矩形等基本图形，并进行编辑和变换。

6. 添加约束在装配中，需要对不同零件之间的关系进行约束。

可以使用约束功能对零件的位置、角度进行限制，以确保装配的准确性。

7. 渲染和动画Catia提供了渲染和动画功能，可以对零件和装配进行真实感渲染，并创建动画效果。

这样可以更直观地展示设计成果。

8. 导出和打印在设计完成后，可以将模型导出为常见的文件格式，如STL、STEP等。

也可以使用打印功能将设计结果输出到物理形式。

以上是Catia基础教程的内容，希望能对初学者有所帮助。

通过学习这些基础知识和操作技巧，能够更好地使用Catia进行工程设计和制造。
