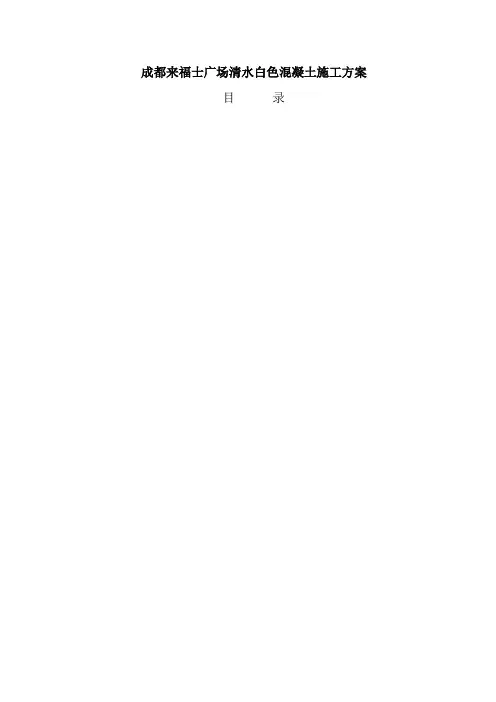

成都来福士广场清水白色混凝土施工方案目录第一部分对清水混凝土的理解 (1)1.1 清水混凝土的概念 (1)1.2 清水混凝土的特点 (1)1.3 清水混凝土的发展历程 (1)1.4 清水混凝土的建筑思想 (2)第二部分清水混凝土施工的主要特点 (3)2.1 精细的混凝土浇筑工艺 (3)2.2 严密的养护、保护措施 (3)2.3 施工人员的高技能 (3)2.4 高性能下的高成本 (3)第三部分清水混凝土的主要施工方案及控制要点 (4)3.1 技术准备 (4)3.2 原材料选择及配合比设计 (4)3.3 配合比的确定和性能检验 (5)3.4 混凝土施工工艺 (6)3.5 模板施工 (8)3.6 钢筋工程 (11)3.7 清水混凝土表面的保护与处理（氟碳透明AC保护工法） (12)第四部分如何搞好清水混凝土的施工管理 (14)4.1 清水混凝土施工应采取的技术措施 (14)4.2 清水混凝土施工的管理要点 (14)4.3 清水混凝土施工的攻关计划 (15)4.4 清水混凝土施工的成品保护措施 (15)第五部分清水混凝土施工过程中与监理、设计、业主的配合措施 (16)5.1 监理配合工作 (16)5.2 设计配合工作 (16)5.3 业主配合工作 (16)第六部分我局清水混凝土工程应用的效果图片 (17)第一部分对清水混凝土的理解1.1 清水混凝土的概念清水混凝土（As-cast Finish Concrete/BareConcrete）又称装饰混凝土，因其极具装饰效果而得名。
它属于高质量的混凝土，是一次浇注成型，不做任何外装饰，直接采用现浇混凝土的自然表面效果作为饰面，因此不同于普通混凝土，表面平整光滑，色泽均匀，棱角分明，无碰损和污染，只是在表面涂一层或两层透明的保护剂，显得十分天然、庄重。
清水混凝土是一种最自然的材料，可以用最纯粹、最简单的语言来叙述建筑，所谓的“绚烂之极归于平淡”，最高级的审美就是自然。
1.2 清水混凝土的特点清水混凝土是混凝土材料中最高级的表达形式，它显示的是一种最本质的美感，体现的是“素面朝天”的品位。
清水混凝土具有朴实无华、自然沉稳的外观韵味，与生俱来的厚重与清雅是一些现代建筑材料无法效仿和媲美的。
材料本身所拥有的柔软感、刚硬感、温暖感、冷漠感不仅对人的感官及精神产生影响，而且可以表达出建筑情感。
因此建筑师们认为，这是一种高贵的朴素，看似简单，其实比金碧辉煌更具艺术效果。
世界上越来越多的建筑师采用清水混凝土工艺，如世界级建筑大师贝幸铭、安藤忠雄等都在他们的设计中大量地采用了清水混凝土。
悉尼那角如院、日本国家大剧院、巴黎史前博物馆等世界知名的艺术类公建，均采用这一建筑艺术。
说的直白一点也就是现浇出的混凝土，拆完模之后是什么效果，做完清水保护后就达到什么效果，不过这只是最理想的状态。
1.3 清水混凝土的发展历程20世纪初时，混凝土因其力学特性开始广泛应用于建筑施工领域，到20世纪中期，建筑家们逐渐把目光从混凝土作为结构材料的具体利用转移到材料本身所拥有的柔软感、刚硬感、温暖感、冷漠感等材质对人的感官及精神的影响和刺激上，开始用混凝土与生俱来的装饰性特征来表达建筑传递出的情感。
到20世纪后期，越来越多的清水混凝土出现在欧洲，北美州等发达国家，尤其在日本，一种被认为更接近于东方禅学无为而为思想的精神世界被以安藤忠雄为代表的日本建筑师融入在其设计的清水混凝土建筑中，在混凝土施工中经脱模之后所呈现的自然纹理在禅缝与螺栓孔的划分限定下，传达出一种其他人工建筑材料无法模仿的天然质朴与厚实，籍四季的变化呈现不同的气质．成为最具东方文化色彩的建筑材料。
注：禅缝：为了混凝土浇筑成型而支设模板时，有规则的模板块拼装缝处在混凝土表面上留下的痕迹。
设计整齐匀称得禅缝是清水混凝土表面装饰效果之一。
明缝：依据建筑立面装饰效果的要求，在混凝土结构面上设置的凹形线槽。
具有装饰和分割功能，设计整齐匀称得明缝是清水混凝土表面装饰效果之一。
假眼：由于结构原因无法对穿对拉螺栓时，为了保持建筑风格的完整，在模板上事先留设的装饰孔眼。
清水混凝土施工工艺在国外已是一项成熟的技术，同时是一种低廉的建筑材料，只要施工得法，严格控制，精细设计，可以省略大量贴脸的装饰装潢，如墙、板、柱等内外墙多处使用清水混凝土，可节省大量吊顶及内外装饰材料，在追求欣赏品味的同时实现了成本的节约和工期的高效率。
1.4 清水混凝土的建筑思想饰面清水混凝土用混凝土与生俱来的装饰性特征来表达建筑师的思想，传递建筑情感。
以其冷峻、淡雅的色调体现孤寂、悲壮、深邃、苍劲的内涵，具有宁静气氛的优雅，表现了超脱的意境，蕴含着淡雅情怀。
它与生俱来的厚重与清雅是一些现代建筑材料无法效仿和媲美的，立面上由明缝分割形成的方格和方格内的凹圆形图案，则是借鉴了记载在前汉时期的著作《淮南子》中的“天圆地方”理论，是中国传统式的象征手法。
清水混凝土的建筑表现手法：1、因其具有特殊的厚重感，建筑师往往借助玻璃隔断墙来实现私密与公共的过渡，通过采用大面积白色玻璃幕墙、门窗，实现室内与室外的过渡，以实现建筑与环境、人与自然的共生。
2、色彩的搭配上多以白色、透亮色彩为主，如玻璃、不锈钢等。
3、“蝉噪林愈静，鸟鸣涧更幽”，为了衬托建筑物的宁静与优雅，在周边环境的设计上，则是极具彰显个性的外扬与热烈，绿化层次分明，树种中外结合，树冠错落有致，雕塑思想深刻，景观各具特色，追求实现人与自然的共生，建筑与周围环境的有机融合，营造特有的建筑文化。
清水混凝土的颜色：按样品要求，做出相应混凝土外观颜色。
第二部分清水混凝土施工的主要特点2.1 精细的混凝土浇筑工艺传统的混凝土浇筑工艺可能导致的混凝土缺陷有蜂窝、麻面、孔洞等。
但清水饰面混凝土表面要达到光润、无明显色差、无修补痕迹、无一般缺陷、几何尺寸规整、线条顺致流畅等近乎苛刻的要求，把它比喻为“工艺面”绝不夸张，因而要求精细的浇筑工艺。
如混凝土供应不及时，还会形成明显施工冷缝，产生色差等清水饰面混凝土不允许出现的缺陷，为了振捣密实，消除附存于模板表面的气泡，除了采用振动器振捣外，辅以竹竿插捣和木槌敲击振捣等辅助手段。
2.2 严密的养护、保护措施饰面清水混凝土有两个基本功能，一是结构功能，一是装饰功能，以混凝土养护保证其结构强度等级，以周密的保护保证其自然的机理和色彩。
传统的浇水养护会使混凝土表面形成返碱，用塑料薄膜密封养护，不但使混凝土保持潮湿状态，保证水泥水化所需水份，而且克服了返碱对混凝土表面的污染，用五合板和棉毡进行覆盖，保证后续施工中，混凝土面不被污染、损伤。
2.3 施工人员的高技能饰面清水混凝土的施工要选择文化层次较高，施工技能较高、施工经验丰富的技工承担施工任务，保证每项技术措施贯彻到施工过程中去。
同时还必须对施工人员进行施工全过程的针对性反复训练，使之适应严格的标准。
2.4 高性能下的高成本综上所述，要同时达到饰面清水混凝土的结构功能和装饰功能，特别是达到装饰功能，其工程造价必然偏高。
由于目前国内该项施工技术尚不成熟，各型零配件未能形成社会化加工和供应，模板要进行专门设计，其中板材和几字形铝梁为进口材料，要求模板有足够的刚度，精细的尺寸，这样，混凝土单方造价、模板造价、人工单价、用工量大幅度增加，这是造价提高的重要因素。
第三部分清水混凝土的主要施工方案及控制要点3.1 技术准备1 根据设计要求、合同约定以及施工规范要求，通过样板墙，确定清水混凝土的施工工艺和验收标准。
2 进行图纸会审，综合结构、建筑、设备、电气、水暖等图纸，进行深化设计，考虑装修预埋件以及设备管线的预留预埋，避免专业施工和装饰施工的踢凿。
3 与建设、监理、设计单位就钢筋保护层、影响对拉螺栓的钢筋位置、方便混凝土下料的钢筋配置、门窗洞口细部做法、专业预留预埋等细部构造进行详细的协商，既要满足清水混凝土的施工需要，又要满足结构安全、结构耐久性要求，做到统筹规划，细部合理美观。
4 针对施工缝和后浇带的合理设置与设计院进行洽商。
5 针对各专业分包对清水混凝土工程的影响，在相应分包合同中提出专项技术要求，并进行详细的施工技术交底。
6 编制专项施工方案、技术措施、操作手册，制定季节性施工措施及成品保护方案。
7 对建筑物各部位的结构尺寸进行仔细核查，根据设计要求进行模板深化设计。
8 熟悉结构和建筑施工图，按设计要求，确定清水混凝土的施工范围，当设计有特别要求时，检查各部位的交接处的处理是否满足总体的要求。
9 工程开工前，对所有的测量、检测仪器进行校验，保证其精度准确一致。
3.2 原材料选择及配合比设计按照当地的材料情况选择：同一产地/同一厂家/同一品种/同一规格质量优良的原材料：3.2.1 砂子：中砂（同一产地、同一规格）1 材质：天然河砂，使用浅色、清洗过而且不含色素的沙粒(少于80微米)2 细度模数：3.0—2.53 级配区：Ⅱ区4 含泥量：不允许，应严格控制3.2.2 石子：碎石（同一产地、同一规格）1 粒径：5—25mm2 级配：连续3 针、片状颗粒含量≤10%4 含泥量：不允许5 石粉量：≤1.0%6 压碎指标：≤12.0%7 有害物含量：杜绝8 表观质量：颜色为青蓝色3.2.3 水泥：白色硅酸盐水泥（同一厂家/同一品种）1 选择大厂水泥，具有合格证、出厂检验报告2 年生产能力60万吨3 最好做到“专仓储存、专线供应”3.2.4 粉煤灰：尽量不使用3.2.5 复合外加剂：具备高效减水、气泡均化、緩凝等效果。
1 减水率不小于15%，混凝土水灰比≤0.40，坍落度160—180mm。
2 含气量 0.35%左右3 缓凝时间≮10小时4 专门生产、专项检测。
3.3 配合比的确定和性能检验3.3.1 配合比设计最好由施工单位的具有资质的实验室完成并进行性能检验，可以灵活地进行多组试配和检验，以便更好地满足设计要求。
3.3.2 应完成以下试验工作：1 原材料的性能检验2 配合比的设计3 混凝土性能检验（坍落度、和易性、抗压强度、1小时坍损、扩展度、试块颜色对比、含气量等）3.3.3 配合比要求1 水泥用量不大于360kg/m3，胶凝材料总量不大于500 kg/m3；2 石子用量：C30：≥1030 kg/m3、C50：≥1050 kg/m3，不包括自密实混凝土；3 出机塌落度自定，混凝土入模塌落度16～18cm，塌落倒流时间≤12s。
自密实混凝土：入模塌落度20～26cm，塌落扩展度60～70cm，塌落倒流时间≤7s。
4 混凝土中不得掺入矿渣粉及粉煤灰，不得用回收水搅拌混凝土。
3.4 混凝土施工工艺3.4.1 搅拌必须对承担混凝土搅拌的混凝土站进行严格的考察，重点考察储料装备、搅拌设备、计量设备、质保体系、供应能力、履约能力。
1 严格执行配合比，保证单位体积混凝土原材料数量不变、水胶比不变2 必须使用强制式搅拌机，并且搅拌时间不得少于90秒。
