电梯电器控制原理

梯控制原理

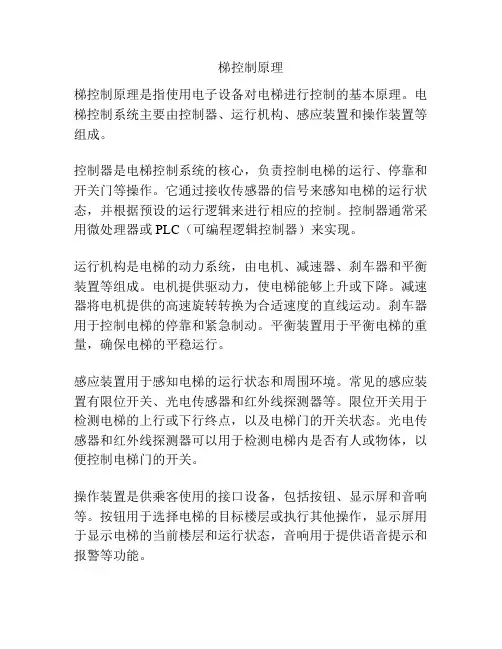

梯控制原理是指使用电子设备对电梯进行控制的基本原理。

电梯控制系统主要由控制器、运行机构、感应装置和操作装置等组成。

控制器是电梯控制系统的核心，负责控制电梯的运行、停靠和开关门等操作。

它通过接收传感器的信号来感知电梯的运行状态，并根据预设的运行逻辑来进行相应的控制。

控制器通常采用微处理器或 PLC（可编程逻辑控制器）来实现。

运行机构是电梯的动力系统，由电机、减速器、刹车器和平衡装置等组成。

电机提供驱动力，使电梯能够上升或下降。

减速器将电机提供的高速旋转转换为合适速度的直线运动。

刹车器用于控制电梯的停靠和紧急制动。

平衡装置用于平衡电梯的重量，确保电梯的平稳运行。

感应装置用于感知电梯的运行状态和周围环境。

常见的感应装置有限位开关、光电传感器和红外线探测器等。

限位开关用于检测电梯的上行或下行终点，以及电梯门的开关状态。

光电传感器和红外线探测器可以用于检测电梯内是否有人或物体，以便控制电梯门的开关。

操作装置是供乘客使用的接口设备，包括按钮、显示屏和音响等。

按钮用于选择电梯的目标楼层或执行其他操作，显示屏用于显示电梯的当前楼层和运行状态，音响用于提供语音提示和报警等功能。

以上是电梯控制原理的基本介绍，电梯控制系统的设计和实现需要考虑安全、效率和舒适性等因素，以确保电梯的正常运行和乘客的安全。

电梯电气原理讲解电梯是现代社会中常见的交通工具，它通过电力驱动实现楼层之间的垂直和水平运输。

电梯的电气原理是其正常运行的基础，本文将详细介绍电梯电气原理的相关知识，帮助读者更好地理解电梯的工作原理。

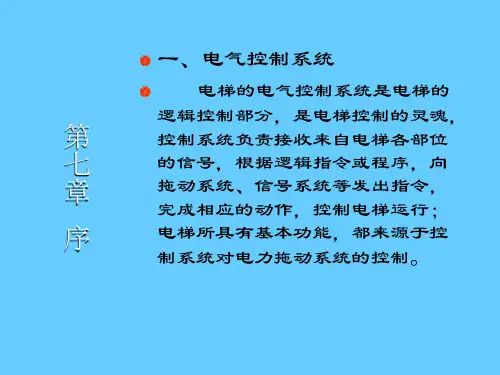

一、电梯电气系统概述电梯的电气系统主要由控制系统和驱动系统两部分组成。

控制系统包括电梯操作盘、电梯按钮板、电梯主控制器等设备，其功能是接收乘客的指令并将其转换为电信号传给驱动系统。

驱动系统则包括电动机、减速器、刹车器等设备，其作用是通过变换电能为机械能，驱动电梯的运行。

二、电梯控制系统1. 电梯操作盘电梯操作盘位于电梯内部，通常包括楼层选择按钮、开门按钮、关门按钮等。

乘客通过操作盘选择所需楼层或进行的其他操作，操作盘将其输入转化为电信号传给电梯主控制器。

2. 电梯按钮板电梯按钮板位于每层楼的电梯门旁，用于乘客选择需要前往的楼层。

当乘客按下按钮后，按钮板将信号传给电梯主控制器，由主控制器进行相应的处理。

3. 电梯主控制器电梯主控制器是电梯控制系统的核心设备，负责接收并处理来自操作盘、按钮板等的指令。

主控制器根据指令执行相应的控制策略，控制电梯的运行。

三、电梯驱动系统1. 电动机电梯电动机是电梯驱动系统的重要组成部分，它通过电能转化为机械能，驱动电梯的运行。

常见的电动机有交流电动机和直流电动机，根据电梯的不同要求选择不同类型的电动机。

2. 减速器电梯减速器主要用于减慢电动机的转速，提高电梯的运行平稳性和安全性。

减速器一般包括齿轮和齿轮箱，用于降低电动机的转速并提供足够的输出扭矩。

3. 刹车器电梯刹车器主要用于在停止或紧急情况下制动电梯，确保乘客的安全。

常见的电梯刹车器有机械制动器和电磁制动器两种。

四、电梯电气原理的工作流程电梯电气原理的工作过程可以简单概括为：1. 接收指令：乘客通过电梯操作盘或楼层按钮板选择所需楼层或进行其他操作。

2. 信号传输：操作盘或按钮板将指令转化为电信号，通过导线传给电梯主控制器。

第四章电梯的电气控制系统4.1概述首先要说一下，我们的这个毕业设计是三个同学分工合作的，各负责软件编程、硬件模型和组态王控制。

因此考虑到四层电梯如果做一个立体模型出来成本比较高而且难度也不小，所以就做一个平面模型出来，主要是用灯和开关来显示。

4.2电梯电气控制系统中的主要电器部件为了成本问题还有方便安装，这电梯模型主要用到了比较常用的元器件。

万能板、按钮开关、LED灯、数码管、4511译码器、电阻和二极管。

电气控制系统常用的主要电器部件如下：1）L ED发光二极管LED灯主要用在两方面，一种是上下行按钮灯，当按钮按下后灯就会亮，按钮弹开自动熄灭；另一种是用来显示层数到达情况和开关门情况。

2）万能板以一块优质的万能板作为主要部件，把每一件不见焊在板上，最后画一副电梯模拟图贴在表面作为一个模拟电梯视图。

3）按钮开关用到12个按钮开关，作为电梯的外面的上下层按钮，和电梯内部层数按钮还有开关门按钮。

4）4511译码器和数码管通过到达层数的LED灯信号来输入到4511译码器，输出给数码管控制其显示层数。

5）蜂鸣器当电梯到达每一层的时候就能提示一声6）电阻和二极管这是都是在万能板背面的电路中用到的4.3电梯自动控制系统中的各主要控制环节及结构原理431各类电梯安全可靠运行的充分与必要条件电梯安全可靠运行的充分与必要条件有：(1)必须把电梯的轿厢门和各个层楼的电梯层门全部关闭好一一这是电梯安全运行的关键，是保障乘客和司机等人员的人身安全的最重要保证之一。

(2)必须要有确定的电梯运行方向(上行或下行) ----- 这是电梯的最基本的任务，即把乘客(或货物)送上或送下到需要停层的层楼。

(3)电梯系统的所有机械及电气机械安全保护系统有效而可靠——这是确保电梯设备和乘客人身安全的基本保证。

根据上述的电梯安全可靠运行的充分与必要条件，以及电梯的运行工艺过程，现就一般电梯的控制系统的各个主要控制环节及其结构原理说明如下。

深入了解电梯控制柜：结构及工作原理电梯控制柜是电梯安全运行的重要组成部分，它包含了各种电气元件，通过控制电动机的运转、电磁力的作用等手段，使得电梯各个系统的运转协调有序，达到安全高速运行的目的。

首先，让我们来了解一下电梯控制柜的结构。

一般来说，电梯控制柜由进线接口、保护开关、主升降电路、控制电路、微机控制系统等几个部分组成，在结构上比较复杂。

其中，进线接口是电梯控制柜的重要电力源，它通常设置在控制柜的顶部，用于和外界电力网络连接；而保护开关则是为电梯全方位提供保护措施。

主升降电路则包含了电梯电机、制动器、钢丝绳和滑轮等部分，这些元件的配合可以实现电梯的上下运行；控制电路则是决定电梯运作的灵魂部分，包括了驱动和控制各种电气元件，例如弱电、复位等电路；微机控制系统是电梯控制柜的智能化核心，通过广泛应用现代化技术，实现电梯的自动控制和故障诊断等功能。

在了解了电梯控制柜的结构之后，我们再来探究一下它的工作原理。

电梯控制柜的工作可以大致分为三个步骤：检测部分的检测、控制部分的控制和执行部分的执行。

当电梯需要运行时，电控机房将会发出指令信号，检测部分收到信号后将电源开启，通过检测各种电气参数，完成电梯各项的安全检测。

随后，控制部分将会对电梯进行各阶段的传输信号，并确保对电梯的运动进行严格的、容错的控制。

最后，执行部分负责执行指令，将电力传递到电机上，通过驱动机械部件的运动来使电梯上升或下降。

细心的读者可能已经发现，在这个流程中，电梯控制柜的运作需要依赖于许多外界条件，例如电气参数、电压电流等，而这些条件都需要严格的技术规范和标准来确保。

只有全面了解了电梯控制柜的工作原理，我们才能更好地理解电梯的维护和保养，为电梯安全运营提供坚实的保障。

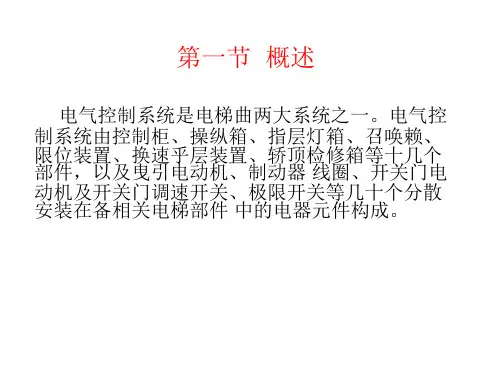

电梯电气原理图一.概述不同的电梯,不论采用何种控制方式,总是按轿厢内指令,层站召唤信号要求,向上或向下起动,起行,减速,制动,停站。

电梯的控制主要是指对电梯原动机及开门机的起动,减速,停止,运行方向,指层显示,层站召唤,轿车内指令,安全保护等指令信号进行管理。

操纵是实行每个控制环节的方式和手段。

二.常规继电器控制的典型控制环节1. 自动开关门的控制线路自动门机是安装于轿厢顶上,它在带动轿门启闭时,还需通过机械联动机构带动层门与轿门同步启闭。

为使电梯门在启闭过程中达到快,稳的要求,必须对自动门机系统进行速度调节。

当用小型直流伺服电机时,可用电阻串并联方法。

采用小型交流转矩电动机时,常用加涡流制动器的调速方法。

直流电机调速方法简单,低速时发热较少,交流门机在低速时电机发热厉害,对三相电机的堵转性能及绝缘要求均较高。

2. 轿内指令和层站召唤线路轿内操纵箱上对应每一层楼设一个带灯的按钮,也称指令按钮。

乘客入轿厢后按下要去的目的层站按钮,按钮灯便亮,即轿内指令登记,运行到目的层站后,该指令被消除,按钮灯熄灭。

电梯的层站召唤信号是通过各个楼层门口旁的按钮来实现的。

信号控制或集选控制的电梯,除顶层只有下呼按钮,底层只有上呼按钮外,其余每层都有上下召唤按钮。

3. 电梯的选层定向控制方法常用的机种如下;手柄开关定向井道分层转换开关定向井道永磁开关与继电器组成的逻辑电路定向机械选层器定向双稳态磁开关和电子数字电路定向电子脉冲式选层装置定向4. 电梯的定向,选层线路电梯的方向控制就是根据电梯轿厢内乘客的目的层站指令和各层楼召唤信号与电梯所处层楼位置信号进行比较,凡是在电梯位置信号上方的轿厢内指令和层站召唤信号,令电梯定上行,反之定下行。

方向控制环节必须注意以下几点:轿内召唤指令优先于各层楼召唤指令而定向。

电梯要保持最远层楼乘客召唤信号的方向运行在司机操纵时,当电梯尚未启动运行的情况下,应让司机有强行改变电梯运行方向的可能性在检修状态下,电梯的方向控制由检修人员直接持续揿按轿内操纵箱上或轿厢顶上的方向按钮,电梯才能运行,而当松开方向按钮,电梯即停止。

电梯控制电路Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】主回路1、主回路原理图2、原理说明（1)电梯开始向上启动运行时，快车接触器K吸合，向上方向接触器S吸合。

因为刚启动时接触器1A还未吸合，所以380V通过电阻电抗RQA、XQ接通电动机快车绕阻，使电动机降压起动运行。

（2）约经过2秒左右延时，接触器1A吸合，短接电阻电抗，使电动机电压上升到380V。

电梯再经过一个加速最后达到稳速快车运行状态。

（3）电梯运行到减速点时，上方向接触器S仍保持吸合，而快车K释放，1A释放，慢车M吸合。

因为此时电动机仍保持高速运转状态，电机进入发电制动状态。

如果慢车绕阻直接以380V接入，则制动力矩太强，而使电梯速度急速下降，舒适感极差。

所以必需要分级减速。

最先让电源串联电阻电抗，减小慢车线圈对快速运行电动机的制动力。

经过一定时间，接触器2A吸，短接一部分电阻，使制动力距增加一些。

然后再3A、4A也分级吸合，使电梯速度逐级过渡到稳速慢车运行状态。

（4）电梯进入平层点，S、M、2A、3A、4A同时释放，电动机失电，制动器抱闸，使电梯停止运行。

（相关资料：电动机特性曲线变化）3、动画演示安全回路1、原理图2、原理说明由整流器出来的110V直流电源，正极接通过熔断丝1RD接到02号线，负极通过熔断丝2RD接到01号线。

把电梯中所有安全部件的开关串联一起，控制电源继电器JY，只要安全部件中有任何一只起保护，将切断JY继电器线圈电源，使JY释放。

02号线通过JY继电器的常开点接到04号线，这样，当电梯正常有电时，04号与01号之间应用110V直流电，否则切断04号线，使后面所有通过04号控制的继电器失电。

串联一个电阻RY是起到一个欠电压保护。

大家知道，当继电器线圈得到110V电吸合后，如果110V电源降低到一定范围，继电器线圈仍能维持吸合。

这里，当电梯初始得电时，通过JY常闭触点（15、16）使JY继电器有110V电压吸合，JY一旦吸合，其常闭触点（15、16）立即数开，让电阻RY串入JY线圈回路，使JY在一个维持电压下吸合。

电梯电气基本原理及维修电梯是一种提供垂直交通的实用设备，广泛应用于各种建筑物中。

电梯的基本原理可以分为电气原理和机械原理两部分。

在电梯的运行中，电气系统起到了重要的作用，负责控制和驱动电梯的运行。

本文将讨论电梯电气基本原理及其维修。

电梯电气系统一般包括主回路和控制回路两部分。

主回路主要由电梯电机、电梯限位器、电梯轻负载和电梯重载等组成。

电梯电机是电梯的动力源，它通过传动装置将电能转换为机械能，驱动电梯的升降运动。

电梯限位器是保证电梯运行安全的重要设备，通过检测电梯的位置来控制电梯的停止和启动。

电梯轻负载和电梯重载是用来保护电梯电机的设备，当电梯承载超过其额定负载时，轻负载和重载会切断电梯的电源，避免电梯电机过载。

控制回路是控制电梯运行的核心部分，其中包括电梯控制器、按钮和显示器等设备。

电梯控制器是电梯的“大脑”，它根据电梯的实际需求，控制电梯的运行。

电梯按钮和显示器是提供给乘客使用的设备，乘客可以通过按钮选择所需的楼层，按钮的选择信号会被传输给电梯控制器，从而控制电梯的运行方向和停靠楼层。

在维修电梯电气系统时，要注意以下几点。

首先，维修前必须切断电源，确保操作安全。

其次，要根据电梯的运行状况，检查电梯电机、电梯限位器、电梯轻负载和电梯重载等设备的工作状态，及时发现和修复故障。

另外，要检查电梯控制器、按钮和显示器等设备的连接线路和接线端子，确保电气系统的正常连接。

最后，在维修完成后，要进行功能测试，确保电梯的运行正常。

除了日常维修外，电梯电气系统还需要定期检修和保养。

定期检修可以帮助发现和排除电梯电气系统的潜在问题，确保电梯的运行安全。

保养工作包括清洁设备、润滑运动部件、更换损坏或老化的零部件等，可以延长电梯电气系统的使用寿命。

总之，电梯的电气系统是电梯正常运行的关键，它通过控制和驱动电梯的运行，保证了电梯的安全和舒适性。

维修和保养电梯的电气系统是保证电梯正常运行的重要工作，需要人员具备专业知识和技能。

电梯电气原理与控制技术一、电梯的基本组成和工作原理电梯由电动机、传动机构、导轨、轿厢和控制系统等部分组成。

其中，电动机提供动力，传动机构将电动机的转矩传递给导轨，导轨则通过导向器将轿厢沿着直线运动。

控制系统则负责对电梯进行监控和控制。

电梯的工作原理是利用重力和反作用力的平衡来实现的。

当电梯在上升时，重力会使得轿厢受到向下的拉力，而电机提供的驱动力则会产生向上的推力，两者平衡后便可实现上升；反之亦然。

二、电梯电气原理1. 三相异步电动机通常情况下，电梯采用三相异步电动机作为驱动装置。

这种电机具有结构简单、维护方便等优点，并且可以根据需要进行调速。

2. 变频器为了满足不同需求下对于速度和运行平稳度等方面的要求，现代化的电梯中常常采用变频器来调整驱动装置输出功率。

变频器通过改变输出频率来改变电机的转速，从而实现电梯的调速。

3. 电气控制系统电气控制系统是电梯的核心部分，主要由控制器、传感器、开关等组成。

其中，控制器负责监测电梯运行状态，并通过传感器获取相关数据来进行控制。

开关则用于控制轿厢门、楼层门等。

4. 保险装置为了保障乘客和设备的安全，电梯中配备了各种保险装置，如限位开关、超载保护装置等。

这些装置可以在出现异常情况时及时切断电源或停止运行，以避免事故发生。

三、电梯控制技术1. 信号处理技术信号处理技术是电梯控制的基础。

在信号处理过程中，需要对各种传感器采集到的数据进行处理和分析，并根据结果做出相应的决策。

这些决策可以包括轿厢运行方向、速度等方面的调整。

2. 算法优化技术算法优化技术旨在提高电梯运行效率和安全性。

通过对运行数据进行分析和建模，可以优化算法来提高运行效率和减少故障率。

例如，可以通过优化调度算法来减少轿厢等待时间和电梯运行时间。

3. 通讯技术通讯技术对于电梯控制来说也非常重要。

通过与其他设备进行通讯，可以实现电梯的联网控制和远程监控。

这样，维护人员可以及时了解电梯的运行状态并进行相应的维护和修理。
