氧化锆传感器----测量原理的种类和异同

氧化锆氧气传感器工作原理
氧化锆氧气传感器是一种用于测量氧气浓度的传感器，在工业自动化控制、燃气检测等领域得到广泛应用。

其工作原理主要基于氧化锆电解池的化学反应和电化学性质。

氧化锆氧气传感器由氧化锆电解池和测量电路组成。

在氧化锆电解池中，气体与电解液接触后，氧气被还原，并在电极上发生氧化反应。

这些反应会导致氧化锆电解池的电势发生变化。

测量电路通过测量电势差来确定氧气浓度。

在工作时，传感器将所测气体通入氧化锆电解池中，并在电解池内施加电压。

由于氧化锆电解池的化学反应，电极上会产生一定的电势差。

传感器会将这个电势差转换成电信号，然后通过放大、滤波和反馈控制等环节，最终得到可靠的氧气浓度值。

氧化锆氧气传感器的工作原理有一定的局限性。

这种传感器只能测量氧气浓度，不适用于其它气体。

传感器的测量精度也会受到诸如温度、湿度等环境因素的影响。

在具体应用中，需要根据实际情况选取合适的传感器，并针对具体应用场景进行相应的校准和调试。

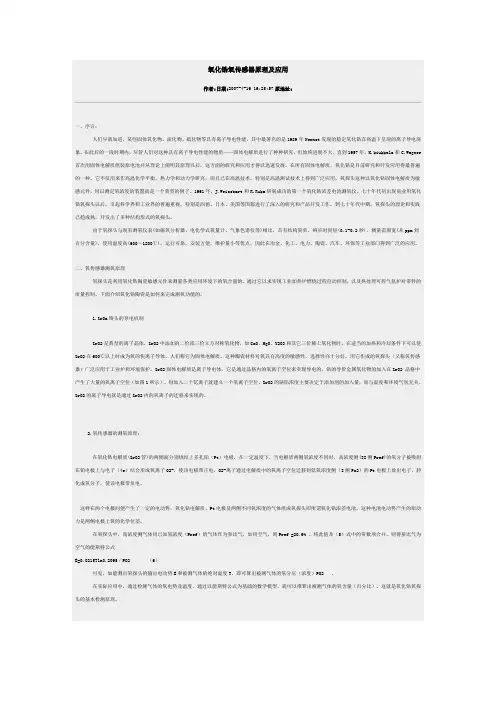

氧化锆氧传感器原理及应用作者:日期:2007-4-16 16:25:57原地址:一、序言：人们早就知道，某些固体氧化物、卤化物、硫化物等具有离子导电性能，其中最著名的是1989年Nernst发现的稳定氧化锆在高温下呈现的离子导电现象。

在此后的一段时期内，尽管人们对这种具有离子导电性能的物质——固体电解质进行了种种研究，但始终进展不大。

直到1957年，K.kiukkala和C.Wagner首次用固体电解质组装原电池并从理论上阐明其原理以后，这方面的研究和应用才得以迅速发展。

在所有固体电解质，氧化锆是目前研究和开发应用得最普遍的一种。

它不仅用来作高温化学平衡，热力学和动力学研究，而且已在高温技术，特别是高温测试技术上得到广泛应用。

氧探头这种以氧化锆固体电解质为敏感元件，用以测定氧浓度的装置就是一个典型的例子。

1961年，J.Weissbart和R.Ruka研制成功的第一个氧化锆浓差电池测氧仪。

七十年代初出现商业用氧化锆氧探头以后，引起科学界和工业界的普遍重视，特别是西德、日本、美国等国都进行了深入的研究和产品开发工作。

到七十年代中期，氧探头的理论和实践已趋成熟，开发出了多种结构形式的氧探头。

由于氧探头与现有测氧仪表(如磁氧分析器、电化学式氧量计、气象色谱仪等)相比，具有结构简单，响应时间短(0.1-0.2秒)，测量范围宽(从ppm到百分含量)，使用温度高(600～1200℃)，运行可靠，安装方便，维护量小等优点，因此在冶金、化工、电力、陶瓷、汽车、环保等工业部门得到广泛的应用。

二、氧传感器测氧原理氧探头是利用氧化锆陶瓷敏感元件来测量各类应用环境下的氧含量的，通过它以求实现工业加热炉燃烧过程自动控制，以及热处理可控气氛炉对零件的质量控制。

下面介绍氧化锆陶瓷是如何来完成测氧功能的。

1.ZrOa锆头的导电机制ZrO2是典型的离子晶体，ZrO2中添加的二价或三价立方对称氧化物，如CaO、MgO、Y2O3和其它三价稀土氧化物时，在适当的加热和冷却条件下可以使ZrO2在600℃以上时成为氧的快离子导体，人们称它为固体电解质。

氧化锆氧传感器工作原理
氧化锆氧传感器是一种使用氧化锆材料作为传感元件的气体传感器。

其工作原理基于氧化锆对氧气敏感的特性。

氧化锆是一种具有高离子电导率的固体材料，当氧分子与氧化锆接触时，氧分子会从气相中被电子从氧化锆表面弹出，生成氧化锆表面上的氧空缺。

这些氧空缺会导致氧化锆晶体形成正电静电场。

当氧气含量较高时，氧分子与氧化锆的接触频率较高，氧空缺较少，正电静电场较小。

而当氧气含量较低时，氧分子与氧化锆的接触频率较低，氧空缺较多，正电静电场较大。

氧化锆氧传感器利用这种特性来测量氧气含量。

传感器的结构中包含两个氧化锆电极，其中一个电极暴露在待测气体中，另一个电极则绝缘不被气体接触。

这两个电极之间的空间中装填着一种离子传导液体，该液体允许氧离子在两个电极之间传递。

当氧气含量较高时，氧化锆电极上的氧分子被电子弹出，产生氧空缺，形成正电静电场。

这个正电静电场会促使氧离子从暴露在气体中的电极传导到绝缘电极，引起电流流动。

而当氧气含量较低时，氧化锆电极上的氧空缺增加，正电静电场增大，导致更多的氧离子传导。

因此，氧化锆氧传感器的输出电流与氧气含量呈线性关系。

通过测量传感器的输出电流，可以确定待测气体中的氧气含量。

这种氧化锆氧传感器具有高灵敏度、快速响应、稳定可靠等优
点，因此广泛应用于空气质量监测、工业过程控制、环境监测等领域。

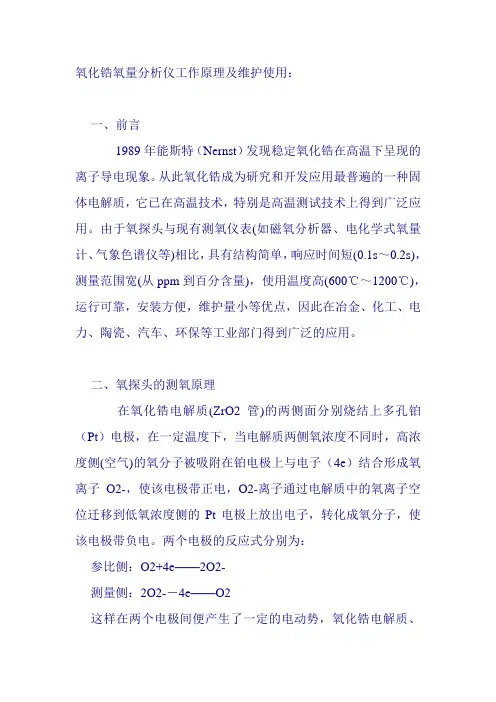

氧化锆氧量分析仪工作原理及维护使用：一、前言1989年能斯特（Nernst）发现稳定氧化锆在高温下呈现的离子导电现象。

从此氧化锆成为研究和开发应用最普遍的一种固体电解质，它已在高温技术，特别是高温测试技术上得到广泛应用。

由于氧探头与现有测氧仪表(如磁氧分析器、电化学式氧量计、气象色谱仪等)相比，具有结构简单，响应时间短(0.1s～0.2s)，测量范围宽(从ppm到百分含量)，使用温度高(600℃～1200℃)，运行可靠，安装方便，维护量小等优点，因此在冶金、化工、电力、陶瓷、汽车、环保等工业部门得到广泛的应用。

二、氧探头的测氧原理在氧化锆电解质(ZrO2管)的两侧面分别烧结上多孔铂（Pt）电极，在一定温度下，当电解质两侧氧浓度不同时，高浓度侧(空气)的氧分子被吸附在铂电极上与电子（4e）结合形成氧离子O2-，使该电极带正电，O2-离子通过电解质中的氧离子空位迁移到低氧浓度侧的Pt电极上放出电子，转化成氧分子，使该电极带负电。

两个电极的反应式分别为：参比侧：O2+4e——2O2-测量侧：2O2-－4e——O2这样在两个电极间便产生了一定的电动势，氧化锆电解质、Pt电极及两侧不同氧浓度的气体组成氧探头即所谓氧化锆浓差电池。

两级之间的电动势E由能斯特公式求得：可E= (1)式中，EmV―浓差电池输出，n 4―电子转移数，在此为R理想气体常数，8.314 W·S／mol —T （K）F96500 C;PP1——待测气体氧浓度百分数0——参比气体氧浓度百分数—法拉第常数，—绝对温度该分式是氧探头测氧的基础，当氧化锆管处的温度被加热到600℃～1400℃时，高浓度侧气体用已知氧浓度的气体作为参比气，如用空气，则P，将此值及公式中的常数项合并，又实际氧化锆电池存在温差电势、接触电势、参比电势、极化电势，从而产生本地电势CmV）实际计算公式为：（0 =20.6% EmV）=0.0496Tln（0.2095/P1）±CmV）（（C本地电势(新镐头通常为±1mV) =可见，如能测出氧探头的输出电动势E和被测气体的绝对温度T，即可算出被测气体的氧分压（浓度）P1 ，这就是氧化锆氧探头的基本检测原理。

氧化锆传感器工作原理
氧化锆传感器是一种基于氧化锆材料制备的气体传感器，用于检测空气中的氧气浓度。

其工作原理是利用氧化锆材料对氧气的敏感性，实现对氧气浓度的测量。

具体而言，氧化锆传感器内部包含一个氧化锆薄膜，该薄膜具有良好的氧离子电导性能。

当氧化锆传感器处于高温环境下（一般为500-900摄氏度），氧气分子能够与氧化锆表面发生化学反应，生成氧离子。

氧离子的生成会导致氧化锆薄膜上形成电势差，这个电势差被称为Nernst电势。

Nernst电势与氧气分压呈指数关系，即当氧气分压升高时，Nernst电势也随之增加。

通过测量Nernst电势的变化，就可以得到氧气分压的信息。

一般情况下，氧化锆传感器中会加入一个参比电极，以提供一个参照电势。

通过对比参照电势和Nernst电势，可以准确地测量氧气浓度。

需要注意的是，氧化锆传感器的工作温度对其灵敏度和稳定性有很大影响。

在使用过程中，需要对传感器进行恒温控制，以确保其工作温度的稳定性。

总之，氧化锆传感器通过测量氧化锆薄膜上的Nernst电势变化，实现了对氧气浓度的准确测量。

其具有响应速度快、灵敏度高、精度好等特点，被广泛应用于气体检测和控制领域。

氧化锆传感器工作原理
氧化锆传感器是一种常用于气体检测中的传感器，它主要用于检测氧气浓度。

其工作原理是基于氧气与氧化锆之间的化学反应。

氧化锆传感器通常由两个氧气电极和一个氧离子传导固体电解质组成。

其中一个电极是一个可透氧但不透电的氧排除电极，另一个电极是一个可以允许氧气通过的氧灵敏电极。

这两个电极之间的传导固体电解质是氧离子导体。

在工作过程中，氧气首先进入氧灵敏电极中。

当氧气与传感器内部的氧离子传导固体电解质接触时，氧气会在氧灵敏电极表面催化还原，释放出氧离子。

这些氧离子会在固体电解质中向另一个氧排除电极移动。

氧排除电极上的电压通常会保持一个常数，当氧离子从氧灵敏电极传导到氧排除电极时，它们会再次与氧气反应，并使氧气重新生成。

这个过程是可逆的，并且反应速率与氧气浓度成正比。

因此，通过测量氧灵敏电极和氧排除电极之间的电流变化，可以确定氧气的浓度。

一般来说，电流的变化与氧气浓度呈线性关系，可以通过校准和对比实际测量值来确定具体的氧气浓度。

总结来说，氧化锆传感器的工作原理是利用氧气与氧化锆之间的化学反应，通过测量电流变化来确定氧气浓度。

氧化锆式氧传感器的性能与应用摘要：氧传感器安装在排气管上，将检测到的废气中氧浓度的电信号传递给ECU，ECU根据此信号对喷油和废气再循环量进行反馈控制，为尾气净化装置（如三元催化转换器、存储式NOx净化器等）提供良好的外部环境，从而降低尾气排放，以满足严格的排放法规。

氧传感器性能的优劣对于尾气净化的效果起着关键作用。

本文通过简述氧化锆式氧传感器的工作原理，重点论述了氧化锆式氧传感器的类型、性能特点、应用及发展情况，并阐述了其使用方法和注意事项。

关键词：氧化锆式氧传感器；性能；应用；发展1 氧化锆式氧传感工作原理1.1 氧传感器类型根据检测电信号不同：可分为氧化锆式氧传感器和二氧化钛（Ti02）式氧传感器，前者为电压型，后者为电阻型。

发动机电控系统常用氧化锆式氧传感器（下文氧传感器均为氧化锆式氧传感器）。

1.2 氧传感器的工作原理当气缸内混合气空燃比较浓时，排放气体中的氧气比较少，大气中的氧通过二氧化锆管在两电极（通常为Pt电极）间通过氧的渗透产生较大的电压（1V）左右；反之，当空燃比较低时，排气管中氧气浓度较高，大气中的氧通过二氧化锆管在两电极（Pt电极）间氧通过氧的渗透产生较小的电压（0V）左右。

因此，氧传感器是一个反应排气管氧含量浓稀的一个开关，形象地称为是一个随时向ECU反馈空燃比信息的“通信员”。

ECU则根据反馈来的氧传感器信号及时调整喷油量（喷油脉宽），如信号反映混合气较浓，则减少喷油时间；反之，如信号反映较稀，则延长喷油时间。

从而使混合气的空燃比始终保持在理论空燃比（14.7：1）附近，这就是氧传感器闭环控制或氧传感器反馈控制。

2 氧化锆式氧传感器的应用与发展2.1 普通型氧化锆传感器氧化锆式传感器的基本元件是氧化锆管。

氧化锆管固定在带有安装螺纹的固定套内，在氧化锆管的内、外表面均覆盖着一薄层铂（Pt）作为电极，传感器内侧通大气，外侧直接与排气管中的废气接触。

在氧化锆管外表面的铂层上，还覆盖着一层多孔的陶瓷涂层，并加有带槽的防护套管，用来防止废气对铂电极产生腐蚀；在传感器的线束连接器端有金属护套，其上设有小孔，以便使氧化锆管内侧通大气。

氧化锆氧传感器工作原理
氧化锆氧传感器是一种常用的气体传感器，用于测量气体中氧气的浓度。

它的工作原理基于氧气和锆液相互作用的化学反应。

下面将详细介绍氧化锆氧传感器的工作原理。

首先，氧化锆氧传感器由几个关键部分组成，包括加热器、锆液晶体、固态电解质和电极。

其中，加热器用于提高传感器的工作温度，使锆液更加活跃。

锆液晶体是氧化锆的一种导电材料，它有很高的氧离子传导性能。

固态电解质用于分隔锆液晶体和电极，以防止氧离子的扩散。

电极则用于测量氧气浓度并产生相应的电信号。

在传感器工作时，加热器将传感器加热至高温状态，使锆液晶体和电解质都处于活跃的状态。

此时，氧气会与锆液晶体发生化学反应。

具体地说，氧气与锆液晶体中的氧离子结合，形成氧化锆。

这个反应是一个可逆反应，当氧气浓度高时，反应趋向向右进行，产生更多的氧化锆；当氧气浓度低时，反应趋向向左进行，产生更多的氧离子。

产生的氧化锆和氧离子会改变锆液晶体的导电性能，进而影响到电极的电位。

电极会感知这个电位的变化，并将其转化为对应的电信号。

通过测量这个电信号的大小，就可以确定气体中氧气的浓度。

需要注意的是，在传感器中，锆液晶体的导电性能和氧离子的扩散速率都与温度密切相关。

因此，为了保证传感器的准确性，需要将传感器加热至一个稳定的工作温度。

加热器的功率和温
度需要根据具体应用来调节。

总结起来，氧化锆氧传感器的工作原理是利用氧气和锆液晶体之间的化学反应，通过测量电位的变化来确定气体中氧气的浓度。

通过控制传感器的温度和加热功率，可以提高传感器的准确性和灵敏度。

氧化锆氧传感器的工作原理
氧化锆氧传感器是一种常用的气体传感器，用于检测空气中的氧气浓度。

它的工作原理基于氧化锆陶瓷材料的电学性质。

氧化锆陶瓷作为传感器的核心部件，通常呈现出固体电解质的性质。

在高温下，氧化锆陶瓷的晶体结构能够在不同氧含量的气氛中快速平衡。

当氧气浓度不平衡时，陶瓷上会产生一个电势差。

具体来说，氧化锆氧传感器由两个电极组成，一个是参比电极，另一个是作为氧气检测电极的氧化锆陶瓷。

通常，往往在一个恒定的温度下工作。

使用传感器时，空气中的氧气通过氧化锆陶瓷，在两端形成两个氧分压不同的区域。

在低氧气浓度的一侧，氧气流通过时，氧分子在陶瓷上氧离子的迁移数目较少，导致该侧电极表面电势较低。

而在高氧气浓度一侧，氧离子分子迁移数较多，导致该侧电极表面电势较高。

这样就形成了氧化锆氧传感器两侧电势差的产生。

通过使用外部电路来测量这个电势差，同时调整陶瓷温度和传感器结构等因素，可以准确地获得氧气浓度的信息。

当氧气浓度不变时，电势差也保持稳定。

一旦氧气浓度发生变化，电势差也会相应变化，从而在外部电路中产生电信号，用于测量和记录氧气浓度。

总之，氧化锆氧传感器的工作原理基于氧化锆陶瓷材料的电学性质，通过测量氧化锆陶瓷两侧的电势差来确定氧气浓度的变
化。

这种传感器具有响应速度快、精度高的优点，在环境监测、工业生产和医疗设备等领域有着广泛的应用。

氧传感器原理
氧传感器通过测量氧气浓度来确定气体或液体中的氧含量。

其工作原理基于氧分子在固体电解质表面的电离和还原。

下面是氧传感器的工作原理：
1. 锆氧电池传感器原理(ZrO2)：
- 在两侧电极之间存在一个氧离子导体，通常是由氧化锆构成。

- 当传感器的一个侧面暴露在待测气体或液体环境中时，氧气分子会通过穿透金属屏蔽层并进入氧离子导体。

- 在导体表面，氧气分子会与导体中的自由氧离子结合形成氧离子，这些氧离子会在传感器电解质上建立电势差。

- 电势差通过两侧的电极之间的电阻读数来测量，由此可以得出氧气浓度的值。

2. 膜扩散型氧传感器原理：
- 传感器的一个侧面暴露在待测气体或液体环境中，传感器内部为气体分压系统。

- 氧气分子在待测气体和膜层之间扩散，通过气体分压差来影响传感器输出。

- 传感器上的半导体或电极被氧气分子吸附，从而改变电流或电势输出，用于测量氧气浓度。

这些氧传感器工作原理的共同点是使用传感器内部的氧离子导体或膜层与待测气体中的氧气发生反应，通过测量电势差或电
流变化进行氧气浓度的测量。

这些传感器在许多应用中被广泛使用，包括环境监测、医疗设备和工业领域等。

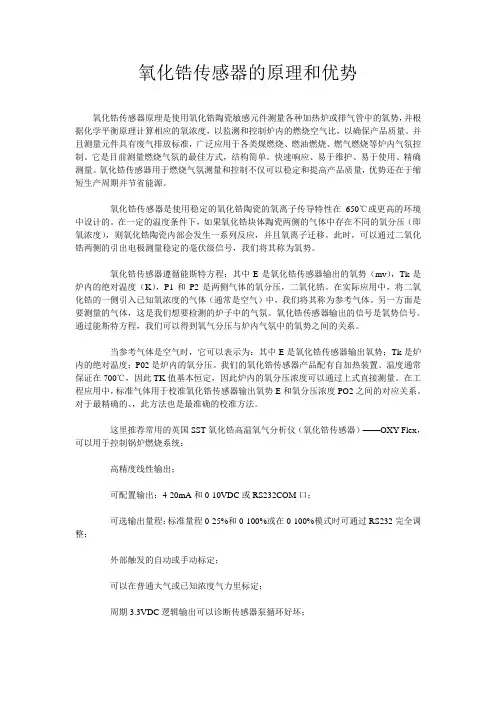

氧化锆传感器的原理和优势氧化锆传感器原理是使用氧化锆陶瓷敏感元件测量各种加热炉或排气管中的氧势，并根据化学平衡原理计算相应的氧浓度，以监测和控制炉内的燃烧空气比，以确保产品质量。

并且测量元件具有废气排放标准，广泛应用于各类煤燃烧、燃油燃烧、燃气燃烧等炉内气氛控制。

它是目前测量燃烧气氛的最佳方式，结构简单。

快速响应、易于维护、易于使用、精确测量。

氧化锆传感器用于燃烧气氛测量和控制不仅可以稳定和提高产品质量，优势还在于缩短生产周期并节省能源。

氧化锆传感器是使用稳定的氧化锆陶瓷的氧离子传导特性在650℃或更高的环境中设计的。

在一定的温度条件下，如果氧化锆块体陶瓷两侧的气体中存在不同的氧分压（即氧浓度），则氧化锆陶瓷内部会发生一系列反应，并且氧离子迁移。

此时，可以通过二氧化锆两侧的引出电极测量稳定的毫伏级信号，我们将其称为氧势。

氧化锆传感器遵循能斯特方程：其中E是氧化锆传感器输出的氧势（mv），Tk是炉内的绝对温度（K），P1和P2是两侧气体的氧分压，二氧化锆。

在实际应用中，将二氧化锆的一侧引入已知氧浓度的气体（通常是空气）中，我们将其称为参考气体。

另一方面是要测量的气体，这是我们想要检测的炉子中的气氛。

氧化锆传感器输出的信号是氧势信号。

通过能斯特方程，我们可以得到氧气分压与炉内气氛中的氧势之间的关系。

当参考气体是空气时，它可以表示为：其中E是氧化锆传感器输出氧势；Tk是炉内的绝对温度；P02是炉内的氧分压。

我们的氧化锆传感器产品配有自加热装置。

温度通常保证在700℃，因此TK值基本恒定，因此炉内的氧分压浓度可以通过上式直接测量。

在工程应用中，标准气体用于校准氧化锆传感器输出氧势E和氧分压浓度PO2之间的对应关系。

对于最精确的、，此方法也是最准确的校准方法。

这里推荐常用的英国SST氧化锆高温氧气分析仪（氧化锆传感器）——OXY-Flex，可以用于控制锅炉燃烧系统：高精度线性输出；可配置输出：4-20mA和0-10VDC或RS232COM口；可选输出量程：标准量程0-25%和0-100%或在0-100%模式时可通过RS232完全调整；外部触发的自动或手动标定；可以在普通大气或已知浓度气力里标定；周期3.3VDC逻辑输出可以诊断传感器泵循环好坏；可选的滤波设置允许适合的快速和动态输出或慢速稳定输出。

氧化锆式氧传感器传感器的工作原理氧化锆式氧传感器作为现代化工生产中广泛应用的控制元件，在化学、石化、冶金、电子等领域都有广泛应用。

其主要作用是用来测量氧气浓度，并将氧气浓度的信号转化为电信号输出，从而辅助控制生产过程。

本文将介绍氧化锆式氧传感器的工作原理。

什么是氧化锆式氧传感器氧化锆式氧传感器是一种基于氧化锆和其它材料的纯氧传感器，能够在高温、高压、潮湿和腐蚀性环境下稳定地测量氧气浓度。

这种传感器的主要部件是氧化锆气敏元件，通常有两个部分：一个是镀有白金的外电极，另一个是氧离子传递膜和钨势垒电极。

氧化锆式氧传感器的工作原理氧化锆式氧传感器是基于氧离子在氧穿透膜中的摩尔扩散，差分电流措施以及准离子电流设备检测氧气浓度的。

在氧离子灰化的过程中，氧气在膜上分解成氧阴离子和电子。

当每个氧阴离子通过氧穿透膜到达内部的阳极，就和内部的电子结合，形成一个氧分子。

在阳极内出现一定的准离子电流，这个电流的大小和浓度成正比。

通常电子流量的极化反应是通过外部电路中的电源控制的。

当把一个比例氧气/氮气混合物（模拟氧气浓度）带到氧化锆气敏元件的膜上，氧离子通过膜，氧气浓度和可以进入膜的氧气浓度成正比。

准离子电流因为有氧离子的流量而变化，终端的检测电路可以将该差分电流数改动为OX/QUOT(氧气浓度)的比值。

传感器利用这个信号输出氧气浓度测量值。

氧化锆式氧传感器的优点1.精度高：氧化锆式氧传感器的精度非常高，可以达到±1%以下的误差范围。

2.使用寿命长：氧化锆式传感器的材料寿命很长，可以经历长时间的高温高压，同时抵御常见的腐蚀。

3.响应速度快：氧化锆式氧传感器响应速度非常快，大致在秒级别以内。

4.维护成本低：氧化锆式氧传感器维护成本非常低，通常只需要在使用后定期清洗即可，不需要常年更换。

总之，氧化锆式氧传感器是一种非常优秀的传感器，其工作原理简单、精度高、维护成本低，使用寿命长等特点，使其广泛应用于各种工业控制领域，为工业持续发展提供了重要的技术支持。

氧化锆氧传感器的工作原理氧化锆氧传感器是一种常用的氧气浓度检测器，它利用氧化锆的半导体特性来测量气体中的氧气浓度，具有高灵敏度、良好的可靠性和快速响应等优点，被广泛应用于工业领域和医疗行业中。

下面就详细介绍一下氧化锆氧传感器的工作原理。

首先，我们需要了解氧化锆的性质。

氧化锆是一种具有高氧化物活性的陶瓷材料，它具有一定的导电性，但在氧气存在时，氧化锆的导电性会明显增强。

这是因为氧气可以与氧化锆发生反应，生成带正电荷的离子空位和带负电荷的电子，从而使氧化锆的导电性增加。

氧化锆氧传感器的核心部件是氧化锆薄膜，通常是由氧化锆和稀土元素掺杂而成。

当氧化锆薄膜受到氧气的作用时，其导电性发生变化，这种变化可以通过测量氧化锆薄膜电阻率的方式来反映氧气浓度。

具体来说，氧化锆氧传感器是通过测量氧化锆薄膜电阻率的变化来检测氧气浓度的。

传感器的工作原理可以简化为以下三个步骤：1.氧气与氧化锆反应，使得氧化锆薄膜表面出现电荷分布不均的情况，导致氧化锆薄膜的导电性发生变化；2.在传感器中加入恒定的电流激励，通过测量氧化锆薄膜的电阻率来反映氧气的浓度变化；3.传感器通过将测量值与标准曲线进行比较，来得出氧气浓度的具体数值。

在实际应用中，氧化锆氧传感器通常需要与温度传感器一起使用，以消除温度变化对氧化锆薄膜电阻率的影响。

此外，氧化锆薄膜的厚度和掺杂元素的选择也会影响传感器的响应时间和准确度等性能指标。

因此，在制造氧化锆氧传感器时需要进行严格的工艺控制和材料选择，以确保传感器的性能和稳定性。

总之，氧化锆氧传感器是一种基于氧化锆半导体特性的传感器，可以快速、准确地检测气体中的氧气浓度。

其具有高灵敏度、良好的可靠性和快速响应等优点，被广泛应用于工业领域和医疗行业中。

氧化锆变送器相关说明1、氧化锆变送器测量原理氧化锆传感器工作原理：honeywell 公司的高精度氧化锆动态氧传感器（实物如图1所示），该传感器采用两个氧化锆盘，在其中间安置一个密封小室。

加热到700°C 的温度后，其中一个盘起到可逆氧气泵的作用，被用来依次充满和抽空小室，另一个盘用于测量氧分压差比率及产生相对应的传感电压。

氧气泵使小室范围内达到规定最小和最大压力所花的时间与环境中的氧分压成正比关系，从而测量该时间即可得到环境中的氧分压。

图1 氧化锆动态氧传感器实物图氧化锆变送器测量电路工作原理：电路原理框图如图2所示，由前置放大、电压比较、电子泵、MCU 、电压输出及电源模块组成。

传感器输出的电压信号经前置级放大后输入电压比较模块，通过它控制电子泵的翻转及检测氧化锆传感器内密闭小气室达到规定最小和最大压力所花的时间，该时间信号经MCU 采集和处理后，通过DAC 转换为与氧浓度成正比的0～直流电压信号。

电压比较(TLC339、TLC393)电源模块前置放大（OP07）电子泵（CD4011）MCU （PIC16CR54C ）D/A (DAC0843)GSM_PUMP GSM_SEN +12V +12V +5VVSEN RA0/RA1/RA2RB 0~2VOUT 电路板图2 电路原理框图2、变送器构成变送器由氧化锆传感器、测量电路及开关电源组成，如图3所示（由于氧化锆传感器安装在气体测量室中，这里没有表示），绿色盒中安装测量电路，灰色部分为开关电源（提供电路工作需要的24VDC ，及氧化锆工作需要的5VDC 加热电压）。

3、变送器在系统中的使用方法供电：220V AC/50Hz （至开关电源）变送器输出的电压信号采集：在现有CEMS 系统中，接口板专门为该电压信号的输入 图3 变送器实物图留有接口（J3600的9脚＋及21脚－），将变送器的电压信号正确接入接口板，系统就可测量氧气浓度。

标定：由氧化锆的工作原理决定，为保证测量氧气浓度的正确性，需要对变送器进行标定，方法是在气体室已经加热到正常工作的120°C且氧化锆变送器通电时间超过10分钟后通空气，然后进行标定。

氧化锆测量氧含量的原理氧含量是许多工业过程中需要进行监测和控制的一个重要参数。

氧化锆传感器是一种常用的测量氧含量的设备，其原理基于氧化锆的电化学性质。

氧化锆传感器由氧离子传导固体电解质和两个电极组成。

电解质通常由稳定的氧化锆材料制成，而电极则由金属材料制成，如白金。

氧化锆传感器的工作原理基于氧离子在高温下的传导特性。

当氧化锆传感器处于高温下，氧离子会通过电解质从一个电极传输到另一个电极。

在氧含量较高的环境中，氧离子的浓度较高，电流也会较大。

而在氧含量较低的环境中，氧离子的浓度较低，电流也会较小。

通过测量电流的变化，可以确定氧含量的大小。

一般来说，氧化锆传感器的输出电流与氧含量呈线性关系。

因此，可以根据输出电流的大小来确定氧含量的值。

氧化锆传感器的测量范围通常在几百到几千ppm之间。

对于一些特殊应用，如高温燃烧过程中的氧含量测量，氧化锆传感器可以测量更高浓度的氧。

氧化锆传感器具有许多优点，使其在工业应用中得到广泛应用。

首先，氧化锆传感器的响应速度非常快，通常在几秒钟内就可以达到稳定状态。

其次，氧化锆传感器具有较高的精度和重复性，可以提供准确的氧含量测量结果。

此外，氧化锆传感器的使用寿命较长，可以在高温和腐蚀性环境下长时间稳定工作。

然而，氧化锆传感器也存在一些限制。

首先，氧化锆传感器对温度的稳定性要求较高，需要在较高的温度下工作。

其次，氧化锆传感器对于一些干扰物质的响应较敏感，如水蒸气和硫化物等。

因此，在实际应用中，需要对传感器进行适当的保护和校准，以确保测量结果的准确性。

以氧化锆测量氧含量的原理基于氧化锆的电化学性质，通过测量电流的变化来确定氧含量的大小。

氧化锆传感器具有快速响应、高精度和长寿命等优点，广泛应用于工业过程中的氧含量监测和控制。

然而，需要注意传感器对温度和干扰物质的敏感性，以确保测量结果的准确性。

氧化锆传感器工作原理
氧化锆传感器是一种基于氧化锆材料的传感器，主要用于检测氧气浓度。

其工作原理基于氧化锆材料对氧气的氧离子传输特性。

氧化锆传感器内部通常包含一个气体敏感元件，该元件由氧化锆材料制成。

氧化锆材料在高温下能够与氧气发生反应，从而形成氧离子。

当氧气接触到氧化锆表面时，氧离子会通过氧离子传输机制在氧化锆晶体内传递。

传感器的工作原理可以分为以下几个步骤：
1. 初始状态：在空气中，氧化锆表面的氧离子与大气中的氧气保持动态平衡，传感器输出信号为基线值。

2. 氧气浓度变化：当氧气浓度发生变化时，氧分子与氧化锆表面的氧离子发生反应，使得氧离子浓度发生变化。

3. 电势差生成：氧化锆传感器通常具备两个侧面，一个置于氧气环境中，另一个则为空气中。

由于氧化锆对氧气的氧离子传输能力不同，氧化锆传感器在两侧之间形成了电势差。

4. 电势差测量：通过测量两侧电势差的大小，可以间接测量氧气浓度的变化。

传感器一般配备电极和电路系统来测量和输出电势差，将其转换为可读取的数值信号。

综上所述，氧化锆传感器工作原理是基于氧化锆材料对氧气的
氧离子传输特性，通过测量氧化锆传感器两侧的电势差来间接测量氧气浓度的变化。

氧化锆采用的什么原理检测氧化锆是一种常用于气体传感器和电化学传感器中的材料。

它具有高敏感性、高选择性和快速响应的特点，可用于检测气体成分、温度和湿度等。

氧化锆传感器的工作原理基于其表面吸附氧气的能力。

具体来说，氧化锆表面存在一些活性位点，能够与氧气发生反应并形成负离子（O^-）。

当氧化锆表面接触到含有氧气的环境时，氧分子在活性位点上被吸附，释放出一个负电荷的氧离子。

这个吸附过程可以通过控制氧离子浓度在氧化锆表面的变化来检测氧气的存在和浓度。

氧化锆传感器通常包含一个氧气传导电解质膜和两个金属电极。

电解质膜是由氧化锆材料制成的，并具有良好的氧离子传导性能。

两个金属电极分别位于电解质膜的两侧，用来测量电极间的电阻或电流变化，以确定氧气浓度或压力的大小。

在工作过程中，氧化锆传感器需要提供稳定的氧空气电流（富氧情况下）或燃料气电流（贫氧情况下）。

当气体中存在氧气时，氧分子会被吸附到氧化锆表面，导致电离子的传递速率变化。

这会导致电流的变化或电阻的变化，可以通过测量电流或电阻的变化来监测氧气的浓度。

当气体中的氧气波动时，电流或电阻值也会发生相应的变化，从而实现对氧气浓度的检测。

值得注意的是，氧化锆传感器的工作范围通常是在低氧气浓度下（1%-10%氧气浓度），因此它主要用于检测低氧气浓度下的环境或工业过程中的氧气含量。

同时，氧化锆传感器对于其他气体的响应较小，具有较高的选择性。

总结起来，氧化锆传感器的工作原理基于氧化锆表面吸附氧气的能力，通过测量电流或电阻的变化来检测氧气浓度。

这种传感器具有高敏感性、高选择性和快速响应的特点，可用于环境监测、工业流程控制和生物体内氧气浓度的检测等应用。

氧化锆分析仪有关知识一、氧化锆传感器结构（2）为了保证测量的灵敏度，探测器工作温度还应选择其合适的工作温度，工作温度选择较低其灵敏度下降，工作温度过低时，氧化锆内阻愈高，正确测量电势较困难。

工作温度选择较高时，因烟气中的的可燃性物质就会与氧迅速化合而形成燃料电池，使其输出增大。

（3）在使用过程中，应保证待测气体压力与参比气体压力相等，只有这样待测气体和参比气体氧的分压之比才能代表上述两种气体的含量之比（4）氧化锆管内外两侧气体要不断流动更新，否则含氧量会逐渐平衡，输出下降二、氧化锆校验氧化锆在安装前需要进行校验，在使用过程中也要定期校验。

其方法是用已配好的标准气样作为测量气体，分别从校验气口通入氧化锆探头。

氧化锆在使用一段时间后，探头往往会发生老化现象。

反映老化程度主要有两个指标：一是本底电势，又称残余电势，二是探头的内阻。

检查本底电势时，在校验气口通入空气，待测气体与参比气体相同，理论上本底电势应为零，实际不为零，一般要求本底电势<5mV氧浓差电势的大小可由能斯特（Nerenst）公式计算得出：式中E——氧浓差电势（mV）；R——理想气体常数，为8.314 J／（mol·K）；F——法拉弟常数，为96487C／mol；T——热力学温度（K）；n——一个氧分子输送的电子个数，=4；P1——被分析气体（如烟气）的氧分压；P2——参比气体（如空气）的氧分压例：已知氧化锆测得烟温800℃时的氧浓差电势为16.04mv，试求该温度时的烟气含氧量？设参比气气体含氧量φ2=20.8％解：T=800+273.15=1073.15K 有计算公式φ1=10.4％三、氧化锆传感器的安装与标定1．氧化锆传感器的安装须知1）传感器内部为陶瓷元件，容易断裂造成损坏。

因此传感器须轻拿轻放，不能碰撞。

2）为有利于传感器的使用寿命，安装地点应选择被测气体温度接近传感器工作温度、无振动且方便维修的位置。

安装时传感器须慢慢的插入，一般先将传感器的1/3插至烟道里，10分钟后再插入1/3，再过10分钟后将传感器全部插入。
