铝基板工艺制作流程讲解

铝基板工艺制作流程1. 材料准备：准备铝合金材料，根据要求制作成不同规格和厚度的铝基板。

2. 切割加工：根据设计要求，使用切割机、冲床等设备对铝合金材料进行切割加工，以符合产品尺寸和形状要求。

3. 表面处理：对切割后的铝基板进行表面处理，可以通过抛光、喷砂、阳极氧化等工艺，以提高表面光洁度和耐腐蚀性能。

4. 热处理：根据需要对铝基板进行热处理，以调整组织结构和提高材料性能，如强度、硬度等。

5. 印刷和标记：根据产品需求，使用丝印、喷码等工艺在铝基板表面进行印刷和标记，以实现产品信息标识和美观要求。

6. 组装和包装：根据产品设计要求，将铝基板与其他零部件进行组装，最终进行包装，以确保产品完整性和安全运输。

7. 质检和成品检验：对制作完成的铝基板进行质检和成品检验，确保产品质量符合标准要求。

8. 出厂发货：最终按照订单要求，将合格的铝基板产品进行出厂发货，以完成整个制作流程。

铝基板是一种用于电子电路板制作的重要材料，具有优良的导热性能、耐腐蚀性和机械强度，因此在电子行业中得到广泛的应用。

铝基板工艺制作流程涉及到多个工艺环节和加工步骤，下面我们将详细介绍每个环节的工艺制作流程。

1. 材料准备：选择符合要求的铝合金材料，常用的有1000、3000、5000、6000系列等铝板。

根据产品设计和要求，对铝合金材料进行切割成所需尺寸与厚度。

铝基板的物理性能和化学性能对于电子设备的性能起着决定性的作用。

因此，材料选择和准备十分关键。

2. 切割加工：采用数控切割机、冲床等设备，根据设计要求对铝合金材料进行切割加工。

这一步骤非常关键，需要确保切割的尺寸准确，不得有任何瑕疵，以保证后续工艺的顺利进行。

3. 表面处理：铝基板在使用过程中需要具备良好的表面性能，如抗腐蚀、导热等，因此需要进行表面处理。

常见的表面处理工艺有抛光、氧化、化学沉积等。

其中，阳极氧化是最为常用的一种处理方式，通过对铝基板进行阳极化处理，能够形成一层致密的氧化膜，提高铝基板的抗腐蚀性和提高表面硬度。

铝基板的制作流程及各工序注意事项摘要:家用照明由卤素灯泡逐渐转变成了LED灯泡,电视机也由显像管屏幕转变成了LED液晶屏屏幕. 随着绿色科技产业兴起，节能减排，LED产品成为电子行业的一大亮点，铝基板凭着优良的导热性、节能性成为金属基板的首选，而铝基板制作工艺也日趋成熟。

本文主要针对铝基板制作流程及各工序注意事项进行全面介绍，涉及深度较浅，目的是为开发铝基板的线路板同仁提供参考。

关键词:铝基板铝板铜箔胶片1.铝基板的生产工艺流程首先需要准备材料(1)铝板清洗检验(2)胶膜裁切检验(3)铜箔裁切检验，然后将准备好的材料用电动台车送进无尘室进行叠合，叠合完成后通过运料架，运到压合进行高温压合，高温压合完成后运到冷却压机进行压合，冷却压合完成后，利用卸料机进行拆板，拆板过程中进行品质检查，拆板完成后进行板边裁切，裁切完成后进行覆铝面保护膜，保护膜贴覆完成进行出货检验及物性测试，测试完成后进行包装出货。

1.各工序注意事项1.铝板参数要求及注意事项：1.1铝板厚度，检测工具:千分尺，标准要求: 依工单要求厚度±0.02mm；1.2铝板尺寸，检测工具:卷尺/钢直尺，标准要求：工单要求﹢2mm/-0mm；1.3铝板阳极膜厚度，检测工具：阳极膜测厚仪，标准要求：≥3mm；1.4铝板硬度，检测工具：韦氏硬度计，标准要求：≥5；1.5铝板发白，检测工具：D-80除锈油，标准要求：阳极氧化面喷涂除锈油不发白；1.6铝板外观，检测工具：目视，标准要求：不可有凹坑、刮伤、变形、破损、污斑、铝屑等外观不良。

2.铜箔要求及注意事项：2.1铜箔厚度，检测工具:千分尺，标准要求: 依工单要求厚度±10%；2.2铜箔表面尺寸，检测工具: 卷尺/钢直尺，标准要求: 工单要求﹢2mm/-0mm；2.3铜箔表面外观，检测工具:目视，标准要求: 不可有针孔、杂物、氧化点、油污、划伤、破裂及皱折等；3.胶片参数要求及注意事项：铜箔厚度检测工具:千分尺，标准要求: 依工单要求厚度±5um;不可有胶线、胶点、异物、沟痕、折伤、破损、凸点、白斑等不良现象。

相同
铝基银桥线路板工艺流程
文字前的工艺制作流程与前面几种工艺制 流程相同→印刷桥油（热固油墨）→高温 固化→印刷银油→高温固化→印刷保护油 （热固油墨）→高温固化→印刷文字→文 字固化→后工序制作流程与前面几种工艺 制作流程相同
二、流程简介
（一）开料板工序
来料→开料→焗板 来料：
由导热材料或半固化片与铜箔 压合在铝板上而成用於铝基PCB制 作的原材料 ，又称铝基覆铜板。
铝基板工艺制作流程
目录
• 第一部分：前言&单面铝基板工艺流程 • 第二部分：表面银桥连接工艺流程 • 第三部分：单面双层铝基板工艺流程 • 第四部分：铝基双面线路板工艺流程 • 第五部分：双面多层埋、盲孔铝基板
工艺流程
第一部分 前言 & 单面板 工艺流程
???
一、什么是PCB
PCB就是印制线路板（printed circuit board），也叫印刷 电路板。
什么是半固化片？ Prepreg是Pre-pregnant的英文缩写。是树脂 与玻璃纤维载体合成的一种片状粘结材料。
树脂—通常是高分子聚合物，一种热固型材料。 目前常用的为环氧树脂FR-4。
它具有三个生命周期满足压板的要求： A-Stage：液态的环氧树脂。又称为凡立水（Varnish） B-Stage：部分聚合反应，成为固体胶片，是半固化片。
（四）棕化工序
棕化的作用：
棕化前
棕化后
棕化工序的作用就是粗化铜表面，增大结合面积，
增加表面结合力。
棕化處理
棕化工艺介绍：
棕化工艺原理：在铜表面通过反应产生一种均匀，有 良好粘合特性及粗化的有机金属层结构（通常形成铜的络 合物） 。本公司目前采用棕化工藝。
优点：工艺简单、容易控制； 棕化膜抗酸性好， 不会出现粉红圈缺陷。

铝板生产工艺流程
铝板生产工艺流程主要分为铝板原料准备、熔炼与浇铸、轧制与加工、表面处理和质检五个主要步骤。

第一步是铝板原料准备。

原料一般是来自于铝土矿石石头的提炼，经过采矿、破碎、渣处理等工序得到精矿和氧化铝，再通过还原铝矾土得到金属铝。

然后将金属铝按照一定比例混合，加入一些合金元素，形成铝板的合金原料。

第二步是熔炼与浇铸。

将铝板合金原料放入熔炼炉中进行熔化，然后将熔融的铝液倒入浇注室中，铝液通过浇注系统和模具进入铸坯，冷却凝固成型。

第三步是轧制与加工。

将冷却凝固的铸坯经过预热后送入轧机，经过多道次的轧制和拉伸，使厚度逐渐减小，宽度逐渐增加，最终达到所需的铝板尺寸。

然后对铝板进行加工，可以采用剪切、切割、冲孔、折弯、滚压等方式进行成型加工，得到具有不同形状和尺寸的铝板产品。

第四步是表面处理。

铝板表面可能存在氧化层、油污、尘土等杂质，需要进行表面处理。

常见的表面处理方法有酸洗、清洗、抛光、喷漆、氧化、阳极处理等。

这些处理方法可以去除表面的杂质，增强铝板的光泽度和耐腐蚀性，使其具备更好的外观和性能。

最后一步是质检。

对生产出的铝板产品进行质量检测，包括尺寸、表面质量、力学性能、化学成分等指标的检测。

只有通过
质检合格的铝板产品才能出厂销售。

以上就是铝板生产的主要工艺流程，通过这些步骤可以生产出各种规格和性能的铝板产品。

铝板具有轻质、耐腐蚀、导热性好等优点，广泛应用于航空、汽车、建筑、电子等领域。

铝基板工艺制作流程讲解铝基板是常用于电子设备中的一种基础材料，其主要用途是进行电路的布线和连接。

铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。

下面将详细介绍铝基板工艺制作流程。

一、材料准备铝基板的材料主要有铝基材和覆铜层。

铝基材主要是铝合金，具有良好的导热性；覆铜层主要是为了进行电路的布线和连接，通常是采用铜薄膜。

二、切割首先，将铝基材按照要求的尺寸进行切割。

这一步需要使用切割机器设备，并注意进行安全操作。

三、压印接下来，将切割好的铝基材进行压印。

压印是为了提高铝基板的平整度，并增加铜层的附着力。

通常，会将铝基材放置在热压机中进行加热和压力处理。

四、打孔在压印完成后，需要对铝基板进行打孔。

打孔是为了方便后续的蚀刻和钻孔等步骤。

通常，打孔需要使用数控机床和钻孔设备来进行操作。

五、放线打孔完成后，需要进行放线。

放线是为了方便进行后续的蚀刻和钻孔等工艺操作。

通常，放线需要借助放线机进行。

六、蚀刻在放线完成后，需要进行蚀刻。

蚀刻是为了去除不需要的铜层，以便形成电路的导线和孔。

蚀刻过程中需要使用化学药液进行处理，通常是通过将铝基板浸泡在特定的溶液当中进行蚀刻。

七、钻孔在蚀刻完成后，需要对铝基板进行钻孔。

钻孔是为了形成连接器和插件等组件的安装孔。

通常，需要使用数控钻孔设备进行操作。

八、清洗钻孔完成后，需要对铝基板进行清洗。

清洗是为了去除蚀刻和钻孔过程中残留的化学药液和金属屑等。

常用的清洗方法包括溶剂清洗、超声波清洗等。

九、检测清洗完成后，需要对铝基板进行检测，确保质量符合要求。

检测主要包括外观检查、尺寸测量和电性能测试等。

十、包装最后，对通过检测的铝基板进行包装。

常用的包装方式有真空包装和防护包装等。

综上所述，铝基板工艺制作流程主要包括材料准备、切割、压印、打孔、放线、蚀刻、钻孔、清洗、检测和包装等环节。

每个环节都需要仔细操作，以确保最终产品的质量和性能。

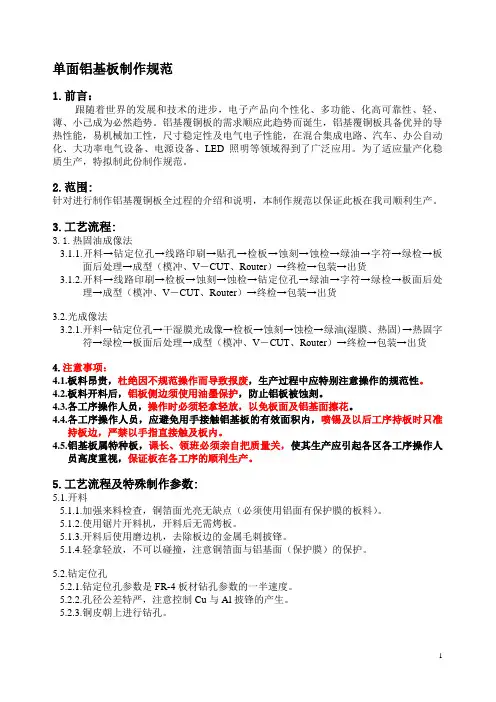

单面铝基板制作规范1.前言：跟随着世界的发展和技术的进步，电子产品向个性化、多功能、化高可靠性、轻、薄、小己成为必然趋势。

铝基覆铜板的需求顺应此趋势而诞生，铝基覆铜板具备优异的导热性能，易机械加工性，尺寸稳定性及电气电子性能，在混合集成电路、汽车、办公自动化、大功率电气设备、电源设备、LED照明等领域得到了广泛应用。

为了适应量产化稳质生产，特拟制此份制作规范。

2.范围:针对进行制作铝基覆铜板全过程的介绍和说明，本制作规范以保证此板在我司顺利生产。

3.工艺流程:3.1.热固油成像法3.1.1.开料→钻定位孔→线路印刷→贴孔→检板→蚀刻→蚀检→绿油→字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货3.1.2.开料→线路印刷→检板→蚀刻→蚀检→钻定位孔→绿油→字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货3.2.光成像法3.2.1.开料→钻定位孔→干湿膜光成像→检板→蚀刻→蚀检→绿油(湿膜、热固)→热固字符→绿检→板面后处理→成型（模冲、V－CUT、Router）→终检→包装→出货4.注意事项：4.1.板料昂贵，杜绝因不规范操作而导致报废，生产过程中应特别注意操作的规范性。

4.2.板料开料后，铝板侧边须使用油墨保护，防止铝板被蚀刻。

4.3.各工序操作人员，操作时必须轻拿轻放，以免板面及铝基面擦花。

4.4.各工序操作人员，应避免用手接触铝基板的有效面积内，喷锡及以后工序持板时只准持板边，严禁以手指直接触及板内。

4.5.铝基板属特种板，课长、领班必须亲自把质量关，使其生产应引起各区各工序操作人员高度重视，保证板在各工序的顺利生产。

5.工艺流程及特殊制作参数:5.1.开料5.1.1.加强来料检查，铜箔面光亮无缺点（必须使用铝面有保护膜的板料）。

5.1.2.使用锯片开料机，开料后无需烤板。

5.1.3.开料后使用磨边机，去除板边的金属毛刺披锋。

5.1.4.轻拿轻放，不可以碰撞，注意铜箔面与铝基面（保护膜）的保护。

铝基板工艺制作流程
概述
铝基板是一种常用的电子产品基板材料，具有良好的散热性能和机械强度。

制作铝基板需要经过一系列的工艺流程，包括材料准备、图形设计、光刻、蚀刻、焊接等步骤。

本文将介绍铝基板的制作流程及相关工艺细节。

材料准备
1.铝基板：通常采用铝合金材料作为基板，具有优良的导热性能。

2.电路设计图：根据电路设计要求，绘制电路原理图和布局图。

图形设计
1.利用计算机辅助设计软件绘制电路图和布局图。

2.将设计图导出为Gerber文件格式，用于后续的光刻和蚀刻处理。

光刻
1.将Gerber文件导入光刻设备。

2.利用光刻技术在铝基板表面覆盖上一层光敏胶。

3.将设计好的电路图案通过光刻曝光到光敏胶上。

蚀刻
1.将经过曝光的光敏胶浸泡在蚀刻液中。

2.蚀刻液会将铝基板暴露在裸露的部分蚀刻掉，形成电路图案。

成品处理
1.清洗：清洗蚀刻后的铝基板，去除残留的光敏胶和蚀刻液。

2.表面处理：可以对铝基板进行氧化处理或喷涂防腐漆。

3.焊接：焊接电子元器件到铝基板上。

测试与质检
1.对焊接好的电路板进行通电测试，检查电路连接是否正常。

2.进行外观检查和尺寸精度检验。

小结
通过以上工艺步骤，我们可以实现铝基板的制作。

铝基板具有优良的散热性能和机械强度，广泛应用于电子产品制造领域。

随着技术的不断发展，铝基板制作工艺也在不断优化，为电子产品提供更好的性能和可靠性。

以上为铝基板工艺制作流程的简要介绍，希望能为您提供参考。

铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。

一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。

广义上讲是：在印制线路板上搭载 LSI、IC、晶体管、电阻、电容等电子部 件，并通过焊接达到电气连通的成品。
PCBA 所采用安装技术，有插入安装方 式和表面安装方式。
狭义上：未有安装元器件，只有布线电路图形的半成品板， 被称为印制线路板。
二、铝基PCB的分类
一般从层数来分为：
单面板 单面双层或单面多层板 双面板或双面多层板 多层埋、盲孔板
FR-4双面工艺
去毛刺处理→除胶
铝
板
绝缘片、铜箔开料→叠
工 艺
渣→化学沉铜→全
板→热压→冷压→压合
板电镀→QC检查
成形→钻靶→二次钻孔
线路磨板→贴干膜→线路对位曝光（第二层线路）→ 线路显影→线路图形检查→蚀刻去膜→蚀刻检查→棕 化处理（铝基板拉丝）→绝缘片开料→叠板→热压→ 冷压→压合成形→钻靶→QC检查→线路磨板→贴干膜 →线路对位曝光（第一层线路）→线路图形检查→后 工序制作工艺流程与单面铝基板制作流程相同
铜面，便于感光線路油附着在铜面上。
前處理的种类：化学磨板和酸性磨板。
①.化学磨板工艺： 除油→水洗→微蚀→水洗→酸洗→压力水 洗→强风吹干→热风干 以上关键步骤为微蚀段，原理是铜表面发
生氧化还原反应，形成粗化的铜面。
②.化学磨板工艺： 酸洗→水洗→刷板→水洗→压力水洗→强 风吹干→热风干
以上关键步骤为酸洗和刷板段，原理是铜 表面发生氧化还原反应，形成粗化的铜面。
1）、硫酸铜CuSO4 2）、硫酸 3）、氯离子 4）、添加剂
原理
镀铜液的主要成分是CuSO4和H2SO4，直接
相同
铝基银桥线路板工艺流程
文字前的工艺制作流程与前面几种工艺制 流程相同→印刷桥油（热固油墨）→高温 固化→印刷银油→高温固化→印刷保护油 （热固油墨）→高温固化→印刷文字→文 字固化→后工序制作流程与前面几种工艺 制作流程相同

铝基板生产流程步骤铝基板作为电子行业重要原材料之一，在当今的LED照明行业中起到的作用越来越大.主要是因为铝基板具备良好的性能，下面诚之益电路小编就具体给大家说说铝基板的生产过程都经历那些工序，以便可以更清楚的了解到铝基板性能特点。

一、开料1、开料的流程领料——剪切2、开料的目的将大尺寸的来料剪切成生产所需要的尺寸3、开料注意事项①开料首件核对首件尺寸②注意铝面刮花和铜面搜索刮花③注意板边分层和披锋二、钻孔1、钻孔的流程打销钉——钻孔——检板2、钻孔的目的对板材进行定位钻孔对后续制作流程和客户组装提供辅助3、钻孔的注意事项① 核对钻孔的数量、孔的大小① 避免板料的刮花① 检查铝面的披锋，孔位偏差① 及时检查和更换钻咀① 钻孔分两阶段，一钻：开料后钻孔为外围工具孔二钻：阻焊后单元内工具孔三、干/湿膜成像1、干/湿膜成像流程磨板——贴膜——曝光——显影2、干/湿膜成像目的在板料上呈现出制作线路所需要的部分3、干/湿膜成像注意事项① 检查显影后线路是否有开路① 显影对位是否有偏差，防止干膜碎的产生① 注意板面擦花造成的线路不良①曝光时不能有空气残留防止曝光不良① 曝光后要静止15分钟以上再做显影四、酸性/碱性蚀刻1、酸性/碱性蚀刻流程蚀刻——退膜——烘干——检板2、酸性/碱性蚀刻目的将干/湿膜成像后保留需要的线路部分，除去线路以外多余的部分，酸性蚀刻时应注意蚀刻药水对铝基材的腐蚀；3、酸性/碱性蚀刻注意事项① 注意蚀刻不净，蚀刻过度① 注意线宽和线细① 铜面不允许有氧化，刮花现象① 退干膜要退干净五、丝印阻焊、字符1、丝印阻焊、字符流程丝印——预烤——曝光——显影——字符2、丝印阻焊、字符的目的① 防焊：保护不需要做焊锡的线路，阻止锡进入造成短路① 字符：起到标示作用3、丝印阻焊、字符的注意事项① 要检查板面是否存在垃圾或异物① 检查网板的清洁度① 丝印后要预烤30分钟以上，以避免线路见产生气泡① 注意丝印的厚度和均匀度① 预烤后板要完全冷却，避免沾菲林或破坏油墨表面光泽度① 显影时油墨面向下放置六、V-CUT，锣板1、V-CUT，锣板的流程V-CUT——锣板——撕保护膜——除披锋2、V-CUT，锣板的目的① V-CUT：将单PCS线路与整PNL的板材切割留有少部分相连方便包装与取出使用① 锣板：将线路板中多余的部分除去3、V-CUT，锣板的注意事项① V-CUT过程中要注意V的尺寸，边缘的残缺、毛刺① 锣板时注意造成毛刺，锣刀偏斜，及时的检查和更换锣刀① 最后在除披锋时要避免板面划伤。

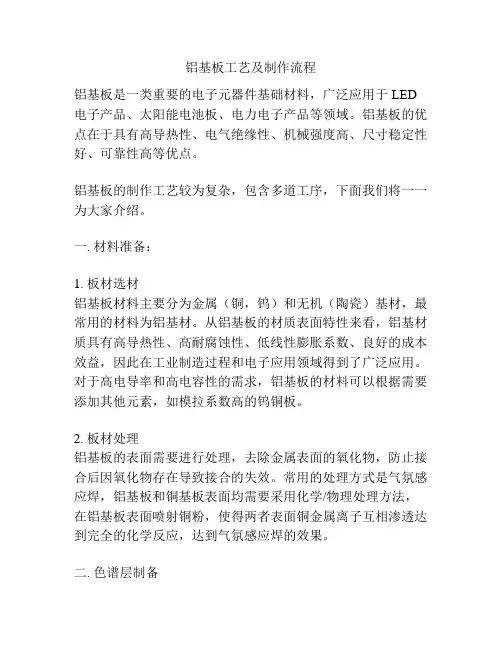

铝基板工艺及制作流程铝基板是一类重要的电子元器件基础材料，广泛应用于LED 电子产品、太阳能电池板、电力电子产品等领域。

铝基板的优点在于具有高导热性、电气绝缘性、机械强度高、尺寸稳定性好、可靠性高等优点。

铝基板的制作工艺较为复杂，包含多道工序，下面我们将一一为大家介绍。

一. 材料准备：1. 板材选材铝基板材料主要分为金属（铜，钨）和无机（陶瓷）基材，最常用的材料为铝基材。

从铝基板的材质表面特性来看，铝基材质具有高导热性、高耐腐蚀性、低线性膨胀系数、良好的成本效益，因此在工业制造过程和电子应用领域得到了广泛应用。

对于高电导率和高电容性的需求，铝基板的材料可以根据需要添加其他元素，如模拉系数高的钨铜板。

2. 板材处理铝基板的表面需要进行处理，去除金属表面的氧化物，防止接合后因氧化物存在导致接合的失效。

常用的处理方式是气氛感应焊，铝基板和铜基板表面均需要采用化学/物理处理方法，在铝基板表面喷射铜粉，使得两者表面铜金属离子互相渗透达到完全的化学反应，达到气氛感应焊的效果。

二. 色谱层制备色谱层有助于铝基板的表面刻蚀，使其形成大量的微小孔洞，从而增加其表面积，提高导热性、增加接触面积。

色谱层分为两个步骤，板面化学处理和隔离层制备。

1. 板面化学处理在铝板表面覆盖有一层氧化铝保护膜，导致了铝和化学物质的隔离。

因此，首先需要去除保护层。

具体方法是：将铝基板放入浓度为30 mol/L的NaOH溶液中，在55-60°C的条件下反应1-2分钟，去除表面保护层。

2. 隔离层制备在铝基板表面覆盖上一层隔离层，以保护铝基板表面避免被化学反应溶解。

常用的隔离层材料有磷酸铝、硼酸等，这些材料既可以溶解在聚丙烯醇（PVA）中，也可以直接制备成固体隔离膜。

在隔离层上进行快速镀层，使之变成一层导电的金属，就可以在隔离层上形成更复杂的电路。

三. 光阻层制备光阻层是制作铝基板中的关键步骤，也是整个制程中的最重要的一个步骤。

颜色为绿色，分为UV反应型和热反应型两类。

铝基板工艺制作流程铝基板是一种具有良好导热性和机械强度的电子元件基板材料。

下面是一个关于铝基板工艺制作流程的详细介绍。

1.基板准备首先，准备铝基板作为工艺制作的基础。

通常情况下，铝基板可以从供应商处购买，尺寸可以根据具体的应用需求进行定制。

2.清洗处理对铝基板进行清洗处理是制作流程的第一步。

这是为了去除表面的杂质、油脂和氧化物等物质，以提高基板表面的适应性和粘附性。

常用的清洗方法包括机械清洗、酸洗、溶剂清洗等。

3.焊盘制作铝基板上往往需要制作焊盘用于元件的焊接。

焊盘的制作可以通过化学蚀刻或机械加工等方法实现。

选择适当的工艺方法以确保焊盘的精密度和可靠性。

4.铺铜铝基板上需要进行铺铜处理，以提供良好的导电性和电子元件的连接。

常用的铺铜方法包括化学铜镀、真空蒸镀和电镀等。

通过这些方法，可以在铝基板上镀上一层铜膜，形成电路线路和焊盘。

5.图形化膜制作在制作电路时，需要在铜层上覆盖一层光阻膜。

光阻膜的选择应根据具体应用的需要来确定，可以是热固性光阻、负光阻或正光阻等。

然后利用光绘技术将图形暴光于光阻膜上，通过曝光和显影等步骤来制作出所需的线路图形。

6.蚀刻蚀刻是制作导线和焊盘的关键步骤之一、通过将板子浸入蚀刻液中，将未覆盖光阻膜的铜膜腐蚀掉，保留下导线线路和焊盘。

常用的蚀刻液有氧化铁、氯化铁或过氧化氢等。

7.清洗和除膜在蚀刻后，需要对基板进行清洗以去除蚀刻液和光阻残留物。

同时还需要用适当的溶剂或化学液体去除光阻膜。

这一步骤非常重要，因为清洗和除膜的质量将直接影响到铝基板的质量和性能。

8.表面涂覆保护层为了保护铝基板的表面和线路，一般需要在基板上涂覆一层保护层。

保护层可以选择热固性树脂、有机涂料或者是覆铜膜等材料。

通过涂覆保护层，可以提高铝基板的耐久性和绝缘性能。

9.最终检验和测试在工艺制作流程的最后，需要进行最终的质量检验和测试。

包括对焊盘、导线和保护层的检查，以确保铝基板的质量达到要求。

10.运输和包装最后，制作完成的铝基板需要进行运输和包装。
