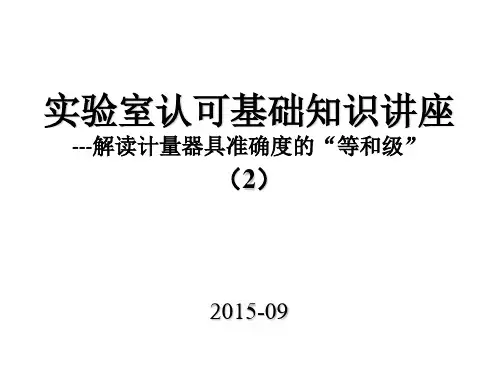

(2)解读仪器准确度等级
- 格式:pptx
- 大小:3.85 MB
- 文档页数:62
测量仪器的特性(一)2007-01-10 13:31为了确保测量仪器测量结果的准确可靠,测量仪器必须具备必要的根本性能,如准确度、灵敏度、重复性、稳定性、超然性、示值误差、最大允许误差等特性,JJF1001-1998?通用计量术语及定义?第7章专门对测量仪器的特性有关术语做了规定,这些特性反映了对测量仪器的要求,也是评定测量仪器性能的主要依据。
现介绍如下:一、测量仪器的准确度是指“测量仪器给出接近于真值的响应的能力〞(见JJF1001-1998?通用计量术语及定义?7.18条,以下简称条款)。
也就是指测量仪器给出的示值接近于真值的能力,即测量仪器由于仪器本身所造成的其输出的被测量值接近被测量真值的能力。
由于各种测量误差的存在,通常任何测量是不可能完善的,所以实际上真值是不可知的,当然接近于真值的能力也是不确定的,因此测量仪器准确度是反映了测量仪器示值接近真值的一种程度,所以在该定义的注中说明准确度是一个定性的概念。
测量仪器准确度是表征测量仪器品质和特性的最主要的性能,因为任何测量仪器的目的就是为了得到准确可靠的测量结果,实质就是要求示值更接近于真值。
为此虽然测量仪器准确度是一种定性的概念,但从实际应用上人们需要以定量的概念来进行表述,以确定其测量仪器的示值接近于其真值能力的大小。
在实际应用中这一表述是用其他的术语来定义的,如准确度等级、测量仪器的[示值]误差、〔测量仪器的〕最大允许误差或〔测量仪器的〕引用误差等(此处所使用的方括号,按?通用计量术语及定义?,使用时可以省略,下同)。
准确度等级是指“符合一定的计量要求,使误差保持在规定极限以内的测量仪器的等别、级别〞(7.19条)。
即就是按测量仪器准确度上下而划分的等别或级别,如电工测量指示仪表按仪表准确度等级分类可分为0.1、0.2、0.5、1.0、1.5、2.5、5.0等七级,具体说就是该测量仪器满量程的引用误差,如1.0级指示仪表,那么其满量程误差为±1.0%FS。
仪器仪表精度等级的划分标准 (一)仪器仪表精度是指仪器读数与真实值之间的偏差。
为了有效地表述仪器仪表的精度,采用精度等级进行划分和区分。
不同的行业和领域对于仪器仪表的精度等级也有不同的标准。
下面我们来详细探讨仪器仪表精度等级的划分标准。
一、物理计量领域的精度等级在物理计量领域,针对仪器仪表的精度等级进行了规范。
物理计量领域通常采用国际计量单位制(SI),其精度等级如下:1.类别A仪器:这种仪器的精度等级很高,能够保证测量误差小于等于0.05%。
常见的类别A仪器有标准电阻箱、高精度电桥、光谱仪等等。
2.类别B仪器:该类仪器的精度等级较低,误差范围在0.05%-1%之间。
这类仪器常见应用于温度计、电流表、电压表等等。
3.类别C仪器:这类仪器的精度等级相对较低,误差范围在1%-3%之间。
它通常应用于一些较为简单的物理实验研究,如气压表、质量计等。
二、机械、自动化及仪表领域的精度等级在这个领域中,我们常见的精度等级基本上分为0.5、1和2。
它们的精度范围参考如下:1.精度等级0.5:这类仪器的误差范围在0.1%-0.5%之间,常见应用于高精度的流量计、压力计等等。
2.精度等级1:该类仪器的误差范围在0.5%-1%之间。
通常适用于普通精度要求的仪表,这些包括常见的流量计、压力计、液位计、温度计等等。
3.精度等级2:误差范围在1%-2%之间。
常见应用于简单的压力表、液位计等等。
以上是机械、自动化及仪表领域通用的精度等级。
三、建筑以及工程领域的精度等级在工程建设及测量领域通常采用精度等级Ⅰ,Ⅱ,Ⅲ等级进行区分。
它们的精度范围参考如下:1.精度等级Ⅰ:误差范围在1mm/km内。
常见的应用于重要的建筑测绘和大型基础结构测量中。
2.精度等级Ⅱ:误差范围在2mm/km内。
通常适用于一般基础工程测量或小型建筑测量中。
3.精度等级Ⅲ:误差范围在5mm/km内。
该等级常应用于管线等非建筑测量的领域。
以上是建筑以及工程领域常见的精度等级,因为测量的目的和对象不同,所以其精度等级区分也不相同。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a其中,、1.5、2.0、、2.5、3.5、5.01.2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
因此应合理选择仪表的量程。
3.非线性刻度的仪表其示值相对误差不能用上述方式计算。
例如,对于万用表电阻档,当指示值Rx=中心值=R0时,测量误差最小。
因此,为了减小误差,一般以指针在中心电阻值的0.2~2.5倍之间为宜。
仪器仪表精度等级的划分标准一、国家是用仪表的最大相对百分误差的绝对值作为准确度等级,其中:一级标准仪表的准确度是:0.005 0.02 0.05二级标准仪表的准确度是:0.1 0.2 0.35 0.5一般工业用仪表的准确度是:1. 1.5 2.5 4.0*100%为:MAX /±1.0%,则认为该仪表的精确度等级符合1.0级。
如果某台测温仪表的基本误差为±1.3%,则认为该仪表的精确度等级符合1.5级。
级数越小,精度(准确度)就越高。
科学实验用的仪表精度等级在0.05级以上;工业检测用仪表多在0.1~4.0级,其中校验用的标准表多为0.1或0.2级,现场用多为0.5~4.0级。
工业检测用仪表多在0.1~4.0级。
我在不同的地方看到如下3种不同的说法:1.我国工业仪表等级分为0.1,0.2,0.5,1.0,1.5,2.5,5.0七个等级,并标志在仪表刻度标尺或铭牌上。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
误差、仪表精度等级的概念一.丈量误差:丈量值与真实值之间存在的不同。
真值:一个变量自己所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际丈量中以在没有系统误差的情况下,足够多次的丈量值之平均值作为约定真值。
相对真值:指当高一级尺度器的误差仅为低一级的1/3以下时,可认为高一级的尺度器或仪暗示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标记。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工丈量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家尺度规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
丈量时,仪表全量程范围内的指示误差不得超出最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并不是丈量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高丈量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
仪器仪表精度等级的划分标准一、国家是用仪表的最大相对百分误差的绝对值作为准确度等级,其中:一级标准仪表的准确度是:0.005 0.02 0.05二级标准仪表的准确度是:0.1 0.2 0.35 0.5一般工业用仪表的准确度是:1. 1.5 2.5 4.0相对百分误差=(北测参数的测量值-北侧参数的标准值)/(标尺上限值-标尺下限值)*100%二、我国仪表精度等级是如何划分的?基本误差:基本误差又称引用误差或相对误差,是一种简化的相对误差。
仪表的基本误差定义为:基本误差=(最大绝对误差/仪表量程)*100==(检测仪表的指示值-被测量真值)MAX /(测量上限-测量下限)*100% 精确度(简称精度)为了便于量值传递,国家统一规定了仪表的精确度(精度)等级系列。
将仪表的基本误差去掉“±”号及“%”号,便可以套入国家统一的仪表精确度等级系列。
目前,我国生产的仪表常用的精确度等级有0.005,0.02,0.05,0.1,0.2,0.4,0.5,1.0,1.5,2.5,4.0等。
如果某台测温仪表的基本误差为±1.0%,则认为该仪表的精确度等级符合1.0级。
如果某台测温仪表的基本误差为±1.3%,则认为该仪表的精确度等级符合1.5级。
级数越小,精度(准确度)就越高。
科学实验用的仪表精度等级在0.05级以上;工业检测用仪表多在0.1~4.0级,其中校验用的标准表多为0.1或0.2级,现场用多为0.5~4.0级。
工业检测用仪表多在0.1~4.0级。
我在不同的地方看到如下3种不同的说法:1.我国工业仪表等级分为0.1,0.2,0.5,1.0,1.5,2.5,5.0七个等级,并标志在仪表刻度标尺或铭牌上。
2.我国电工仪表共分0.1,0.2,0.5,1.0,1.5,2.5,5.0七个等级。
3.按国家统一划分的仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等相对百分误差=(北测参数的测量值-北侧参数的标准值)/(标尺上限值-标尺下限值)*100%二、我国仪表精度等级是如何划分的?基本误差:基本误差又称引用误差或相对误差,是一种简化的相对误差。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
误差、仪表精度等级的概念一。
测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的.在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计.实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值.绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0。
05、0.1、0。
2、0。
35、0.4、0。
5、1。
0、1.5、2.5、4。
0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程.国家标准规定,电压表和电流表的精度等级分0。
05、0.1、0。
2、0。
3、0。
5、1。
0、1.5、2。
0、2。
5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0。
05、0.1、0.2、0.3、0.5、1.0、1。
5、2。
0、2。
5、3.5等十级;频率表的精度等级分0.05、0。
1、0.15、0.2、0。
3、0。
5、1。
0、1。
5、2.0、2.5、5。
0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态.因此应合理选择仪表的量程。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
测量仪器的精确度等级介绍测量仪器的精确度等级是指仪器测量结果与真实值之间的偏差或误差的大小。
精确度等级越高,仪器的测量结果与真实值之间的偏差越小,即仪器的测量准确性越高。
精确度等级是评估仪器性能和可靠性的重要指标之一,对于各种测量和实验工作具有重要意义。
一般来说,测量仪器的精确度等级由国家或行业标准规定,并在制造、校准和使用仪器时加以考虑。
下面将介绍几个常见的测量仪器的精确度等级。
1. 长度测量仪器的精确度等级:长度测量仪器如千分尺、游标卡尺等的精确度等级通常用尺寸误差来表示。
例如,把千分尺的尺寸误差为±0.01mm,则该千分尺的精确度等级为0.01mm。
2.温度测量仪器的精确度等级:温度测量仪器如温度计、温度传感器等的精确度等级通常用温度误差来表示。
例如,把温度计的温度误差为±0.5℃,则该温度计的精确度等级为0.5℃。
3.电流测量仪器的精确度等级:电流测量仪器如电流表、电流传感器等的精确度等级通常用电流误差来表示。
例如,一些电流表的电流误差为±0.2A,则该电流表的精确度等级为0.2A。
4.压力测量仪器的精确度等级:压力测量仪器如压力表、压力传感器等的精确度等级通常用压力误差来表示。
例如,一些压力表的压力误差为±0.1MPa,则该压力表的精确度等级为0.1MPa。
需要注意的是,测量仪器的精确度等级并不仅仅取决于仪器本身的设计和制造,还与仪器的校准、使用环境等有关。
在使用测量仪器时,需根据需要选择合适的精确度等级,以确保测量结果的准确性和可靠性。
测量仪器的精确度等级对于科学研究、生产制造、质量控制等领域具有重要意义。
在科学研究中,精确度等级的高低直接影响研究结果的可靠性和科研成果的评价。
在生产制造中,精确度等级的选择与控制,直接关系到产品的质量和性能,对于提高产品竞争力和降低质量成本具有重要影响。
在质量控制中,测量仪器的精确度等级决定了对产品质量的评判和判定的准确性,对于控制产品质量、改进生产工艺非常重要。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
误差、仪表精度等级的概念一.测量误差:测量值与真实值之间存在的差别。
真值:一个变量本身所具有的真实值,它是一个理想的概念,一般是无法得到的。
在计算误差时,一般用约定真值或相对真值来代替。
约定真值:一个接近真值的值,它与真值之差可忽略不计。
实际测量中以在没有系统误差的情况下,足够多次的测量值之平均值作为约定真值。
相对真值:指当高一级标准器的误差仅为低一级的1/3以下时,可认为高一级的标准器或仪表示值为低一级的相对真值。
绝对误差的实质,是仪表读数与被测参数真实值之差。
仪表的绝对误差只能是读数与约定真值或相对真值之差。
相对误差:仪表的绝对误差与真值的百分比。
引用误差:绝对误差与仪表量程的百分比。
仪表精度等级又称准确度级,是按国家统一规定的允许误差大小划分成的等级。
引用误差的百分数分子作为等级标志。
我国仪表精度等级有:0.005、0.02、0.05、0.1、0.2、0.35、0.4、0.5、1.0、1.5、2.5、4.0等。
级数越小,精度(准确度)就越高。
二、电工仪表的精度等级电工测量指示仪表在额定条件下使用时,其最大基本误差的百分数称为仪表精度等级a的百分数,即±a%=(ΔXm/Xm)×100%。
其中,ΔXm为最大绝对误差,Xm为仪表的基本量程。
国家标准规定,电压表和电流表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.0、5.0等十一级;功率表和无功功率表的精度等级分0.05、0.1、0.2、0.3、0.5、1.0、1.5、2.0、2.5、3.5等十级;频率表的精度等级分0.05、0.1、0.15、0.2、0.3、0.5、1.0、1.5、2.0、2.5、5.0等十一级。
测量时,仪表全量程范围内的指示误差不得超过最大基本误差。
三、对于仪表精度需说明的问题1.仪表的精度并非测量精度。
仪表运用在满刻度偏转时,相对误差较小。
2.要提高测量精度,应从两方面着手:一是选用精度等级高的仪表;二是使仪表尽可能运用在满偏转状态。
