水电站计算机监控数据库系统

水电站计算机监控系统正文：1. 引言1.1 背景水电站是一种利用水能转化为电能的装置，是能源产业中重要的组成部分。

为了确保水电站的安全运行和高效运转，水电站计算机监控系统扮演着重要的角色。

本文档旨在介绍水电站计算机监控系统的功能、架构、配置和操作等方面的详细信息。

1.2 目的本文档的目的是为水电站管理人员、系统工程师和操作员提供水电站计算机监控系统的完整指南，以促进系统的高效管理和操作。

1.3 范围本文档涵盖了水电站计算机监控系统的各个方面，包括系统需求、系统架构、硬件配置、软件配置、网络配置、系统安全等。

此外，本文档还包含了一些常见问题的解决方案和维护指南。

2. 系统需求2.1 功能需求水电站计算机监控系统应具备以下基本功能：- 实时监测水电站的运行状态，包括水位、水流速度、发电量等。

- 支持远程监控和控制，使操作员可以远程调整系统参数和运行状态。

- 提供数据存储和分析功能，支持历史数据查询和报表。

- 支持报警和事件管理功能，能够在异常情况发生时及时发送报警通知。

- 具备系统维护和升级的能力，支持远程升级和故障排查。

2.2 硬件需求水电站计算机监控系统的硬件需求如下：- 主机服务器：配置高性能的服务器用于数据存储和处理。

- 数据采集设备：负责实时采集水电站各个参数的设备，如水位计、流速计等。

- 控制设备：用于远程控制水电站的设备，如发电机控制器、阀门控制器等。

- 网络设备：包括交换机、路由器和防火墙等用于构建局域网和互联网连接的设备。

2.3 软件需求水电站计算机监控系统的软件需求如下：- 操作系统：建议采用稳定可靠的操作系统，如WindowsServer或Linux。

- 数据采集软件：用于实时采集和存储水电站各个参数的软件。

- 远程监控软件：用于远程监控和控制水电站运行状态的软件。

- 数据分析软件：用于对采集的数据进行分析和报表的软件。

- 报警和事件管理软件：用于监测异常情况并发送报警通知的软件。

水电站计算机监控系统1·引言1·1 目的本文档旨在详细介绍水电站计算机监控系统的设计和功能，以便于了解该系统的工作原理和操作流程。

1·2 背景水电站是利用水流能产生电能的设施。

为了提高水电站的安全性和运营效率，引入计算机监控系统是必要的。

该系统能够实时监测水电站的各项参数，并提供报警、记录和控制等功能。

2·系统概述2·1 系统架构该水电站计算机监控系统采用分布式架构，由若干个子系统组成。

主要分为数据采集子系统、数据处理子系统、数据存储子系统和用户界面子系统。

2·2 系统功能2·2·1 数据采集数据采集子系统负责实时采集水电站的各项参数数据，包括水位、水压、流量等。

采集设备包括传感器、数据采集仪和信号转换器等。

2·2·2 数据处理数据处理子系统负责对采集到的数据进行处理和分析。

它能够识别异常数据并提供报警功能。

数据处理算法包括数据滤波、统计分析等。

2·2·3 数据存储数据存储子系统负责将处理后的数据存储到数据库中。

它能够实现历史数据的查询和分析。

数据库采用关系型数据库。

2·2·4 用户界面用户界面子系统提供了一个直观、友好的界面，用于展示监控数据和操作系统功能。

用户可以通过该界面实时监测水电站运行状况，并进行系统配置和操作。

3·系统详细设计3·1 数据采集子系统设计3·1·1 传感器选型和布置根据水电站的具体情况，选择合适的传感器，并进行布置。

要保证传感器的准确度和可靠性。

3·1·2 采集设备选型和配置选择适合的数据采集仪和信号转换器，并根据实际需求进行配置。

3·2 数据处理子系统设计3·2·1 异常数据检测算法设计设计一套有效的算法，用于检测和识别异常数据，并触发报警。

水电站计算机监控系统在当今的电力生产领域，水电站计算机监控系统扮演着至关重要的角色。

它就像是水电站的“智慧大脑”，对整个电站的运行进行全面、精确且高效的管理和控制。

想象一下，一座庞大的水电站，有着复杂的水轮机、发电机、变压器以及众多的辅助设备。

如果没有一个强大而智能的监控系统，要确保这些设备协调运行、稳定发电，并保障安全，那几乎是不可能完成的任务。

水电站计算机监控系统的首要功能是数据采集与监测。

它能够实时收集来自各个设备和传感器的大量数据，包括水位、流量、压力、温度、电压、电流等等。

这些数据就像水电站运行状况的“晴雨表”，反映着每一个环节的工作状态。

通过对这些数据的精准采集和分析，工作人员可以在第一时间了解到电站的运行情况，及时发现潜在的问题或异常。

除了数据采集，该系统还具备强大的控制功能。

它可以根据预设的策略和条件，对水电站的设备进行自动控制。

比如，当水位达到一定高度时，系统会自动开启水轮机进行发电；当电力需求减少时，又能适时调整机组的出力，以实现最优的运行效率。

这种自动控制不仅提高了发电的稳定性和可靠性，还大大减轻了工作人员的劳动强度。

在安全保障方面，水电站计算机监控系统更是发挥着不可或缺的作用。

它能够实时监测设备的运行参数，一旦发现某个参数超出安全范围，比如温度过高、压力过大等，就会立即发出警报，并采取相应的保护措施，如紧急停机，从而避免事故的发生。

同时，系统还具备防火、防爆、防雷等多重安全防护功能，为水电站的安全生产保驾护航。

另外，该系统还具备良好的人机交互界面。

这意味着工作人员可以通过直观、简洁的界面，方便地查看各种数据和信息，进行操作和控制。

而且，系统还能够生成详细的运行报告和历史数据记录，为后续的分析和优化提供有力的支持。

随着技术的不断进步，现代的水电站计算机监控系统也在不断升级和完善。

例如，引入了智能化的算法和模型，能够更加准确地预测设备的故障和维护需求，实现预防性维护，减少停机时间和维修成本。

水电厂计算机监控系统水电厂计算机监控系统一、引言1.1 目的本文档旨在介绍水电厂计算机监控系统的各项功能、技术架构、操作流程以及相关安全措施，为相关人员提供操作指南和技术支持。

1.2 范围本文档适用于水电厂计算机监控系统的管理人员、操作人员和技术支持人员，主要包括系统概述、硬件配置、软件功能、操作流程、安全措施等内容。

二、系统概述2.1 系统简介水电厂计算机监控系统是用于对水电厂生产设备进行监控和管理的一套计算机软硬件系统。

它能够实时监测设备状态、采集数据、报警处理，并提供各种报表和分析功能。

2.2 系统架构水电厂计算机监控系统由以下几个主要组成部分构成：●前端采集设备：包括传感器、数据采集仪器等，用于采集设备状态和环境参数。

●数据传输设备：用于将采集到的数据传输到中央处理服务器。

●中央处理服务器：用于接收、存储和处理采集到的数据，并提供各种功能和接口给用户访问。

●操作终端：包括个人电脑、移动设备等，用于用户登录系统进行操作和监控。

2.3 系统功能水电厂计算机监控系统具有以下主要功能：●实时监测设备工作状态：包括设备温度、压力、电流等参数。

●数据采集和存储：对设备采集到的数据进行处理和存储，形成历史数据。

●报警处理：根据设备状态和设定的阈值，及时报警并进行相应处理。

●远程操作和控制：通过网络远程操作和控制设备。

●数据统计和分析：对历史数据进行统计分析，各种报表和图表。

三、硬件配置3.1 传感器和数据采集仪器传感器和数据采集仪器是水电厂计算机监控系统的基础设备，用于采集各种设备参数。

常用的传感器包括温度传感器、压力传感器、电流传感器等。

3.2 数据传输设备数据传输设备是将采集到的数据传输到中央处理服务器的关键设备。

常见的数据传输设备有以太网交换机、无线通信设备等。

3.3 中央处理服务器中央处理服务器是水电厂计算机监控系统的核心部分，用于接收、存储和处理采集到的数据。

服务器的配置要求包括处理器性能、内存容量、存储容量等。

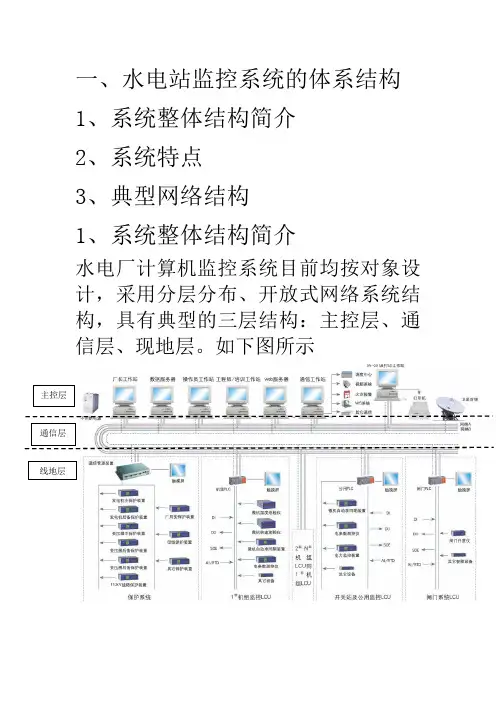

一、水电站监控系统的体系结构1、系统整体结构简介2、系统特点3、典型网络结构1、系统整体结构简介水电厂计算机监控系统目前均按对象设计，采用分层分布、开放式网络系统结构，具有典型的三层结构：主控层、通信层、现地层。

如下图所示主控层通信层线地层①主控层主控层又称上位机管理层或站控层，采用以太网等通信结构，根据需要可设置操作员站、工程师站、数据服务器、通信工作站、打印机、卫星时钟等，形成电气系统的监控、管理中心。

主控层按设备划分为计算机设备（工作站），通讯网络接口设备、打印设备，不见断电源设备，卫星同步对时设备，中文语音报警设备等。

计算机设备（工作站）数目随电厂情况而定，都选用高档工控机,实现站内监视，控制操作。

网络打印机可选用激光、喷墨或针式打印机。

通信工作站上还可配置马赛克返回屏控制软件，实时刷新返回屏信号及数据。

主控层采用开放的Windows2003 Professional（专业版）或server（服务器）操作系统,数据库采用分布式数据库结构,根据节点的不同功能配置相应的数据库,应用软件采用模块化、对象化、结构化设计，具有一定的完整性和独立性,软件另有维护诊断工具,可对人机界面进行维护以满足不同用户对显示画面、打印图表的不同格式的要求。

②通信层通信层又称通信管理层或通信网络层，采用通信管理机、交换机等实现规约转换和装置通信。

由于现场保护测控装置等智能设备数量多，一般机组、主变、线路、厂用电、公用子系统和其他智能设备可分别组网，保证了系统的实时性和稳定性。

各子系统可分别设置通信管理机，根据需要可为双机冗余设计。

各通信管理机接于上位机层以太网，同时可以经以太网/CAN/RS-485/232 通信口直接与相应机组LCU的电气控制器PLC相联，实现数据交换。

通讯网络结构采用以太网、CAN、RS-485总线，可配置成双网冗余结构方式，网络介质可为同轴电缆线，屏蔽双绞线，光纤等。

③现地层现地层又称现地控制单元，现地控制单元(LCU)具备保护、测量及控制等所有功能,并遵循保护相对独立和动作可靠性的原则,现地控制单元不依赖于通讯网络和上位机管理层,能独立完成监控和保护的功能,符合部分标准要求。

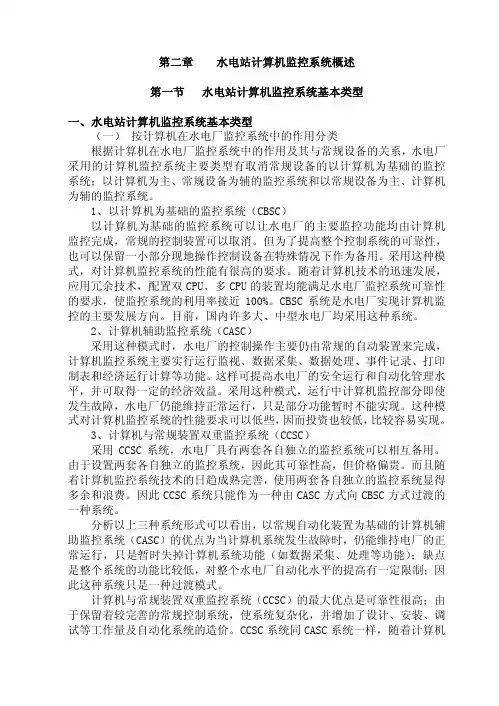

第二章 水电站计算机监控系统概述第一节 水电站计算机监控系统基本类型一、水电站计算机监控系统基本类型（一） 按计算机在水电厂监控系统中的作用分类根据计算机在水电厂监控系统中的作用及其与常规设备的关系，水电厂采用的计算机监控系统主要类型有取消常规设备的以计算机为基础的监控系统；以计算机为主、常规设备为辅的监控系统和以常规设备为主、计算机为辅的监控系统。

1、以计算机为基础的监控系统（CBSC）以计算机为基础的监控系统可以让水电厂的主要监控功能均由计算机监控完成，常规的控制装置可以取消。

但为了提高整个控制系统的可靠性，也可以保留一小部分现地操作控制设备在特殊情况下作为备用。

采用这种模式，对计算机监控系统的性能有很高的要求。

随着计算机技术的迅速发展，应用冗余技术，配置双CPU、多CPU的装置均能满足水电厂监控系统可靠性的要求，使监控系统的利用率接近100%。

CBSC系统是水电厂实现计算机监控的主要发展方向。

目前，国内许多大、中型水电厂均采用这种系统。

2、计算机辅助监控系统（CASC）采用这种模式时，水电厂的控制操作主要仍由常规的自动装置来完成，计算机监控系统主要实行运行监视、数据采集、数据处理、事件记录、打印制表和经济运行计算等功能。

这样可提高水电厂的安全运行和自动化管理水平，并可取得一定的经济效益。

采用这种模式，运行中计算机监控部分即使发生故障，水电厂仍能维持正常运行，只是部分功能暂时不能实现。

这种模式对计算机监控系统的性能要求可以低些，因而投资也较低，比较容易实现。

3、计算机与常规装置双重监控系统（CCSC）采用CCSC系统，水电厂具有两套各自独立的监控系统可以相互备用。

由于设置两套各自独立的监控系统，因此其可靠性高，但价格偏贵。

而且随着计算机监控系统技术的日趋成熟完善，使用两套各自独立的监控系统显得多余和浪费。

因此CCSC系统只能作为一种由CASC方式向CBSC方式过渡的一种系统。

分析以上三种系统形式可以看出，以常规自动化装置为基础的计算机辅助监控系统（CASC）的优点为当计算机系统发生故障时，仍能维持电厂的正常运行，只是暂时失掉计算机系统功能（如数据采集、处理等功能）；缺点是整个系统的功能比较低，对整个水电厂自动化水平的提高有一定限制；因此这种系统只是一种过渡模式。

水电站计算机监控系统的结构和工作原理水电站计算机监控系统是指利用计算机技术对水电站运行过程中的各项参数进行监测、控制和管理的系统。

它由硬件设备和软件系统两部分组成。

硬件设备包括各种传感器、执行器、控制器等，用于获取和执行各项工作参数。

而软件系统则包括数据采集、数据处理、用户界面等功能，用于实现对水电站运行状态的监测和控制。

首先是数据采集与传输层，该层主要负责采集水电站各个部位的参数信息，并将其传输至数据处理与分析层。

数据采集包括电流、电压、水位、流量等参数的采集，传统的测量仪器逐渐被数字化的传感器所取代，能够实时采集数据，并将其转换为计算机可读的数字信号。

传输方式一般有有线和无线两种，有线方式可以通过传统的电缆进行传输，而无线方式则可以通过无线通信技术进行传输，如GSM、WiFi、蓝牙等。

这样可实现了对数据的无线传输，提高了数据采集的灵活性和可靠性。

其次是数据处理与分析层，该层主要对采集到的数据进行实时处理和分析。

数据处理包括数据的存储、压缩、加密等操作，以确保数据的安全性和可靠性。

数据分析则是对采集到的数据进行处理和分析，分析水电站的运行状态和参数变化情况，如计算功率变化、水位变化、电流负荷等，以便进行决策和预测。

该层还可以进行故障诊断和预警，一旦发现异常情况，立即向人机交互与控制层发送报警信息。

此外，数据处理与分析层还可以通过数据模型和算法优化水电站的运行效率，节约电能和水资源，提高水电站的综合效益。

最后是人机交互与控制层，该层是操作员与计算机之间的接口，也是系统监测与控制的中心。

人机交互界面一般为图形化界面，以便操作员能够直观地了解水电站的运行状态，并通过控制命令对其进行控制。

此外，该层还包括报警系统、远程监控与控制系统等，可以及时发出警报和进行远程操作。

操作员还可以通过该层进行数据查询和报告生成，以便进行统计分析和决策。

同时，该层也支持与外部系统的数据交互和接口拓展。

水电站计算机监控系统的工作原理是通过各个层之间的数据传输和处理实现的。

水电站计算机监控系统[正文]一、项目背景水电站计算机监控系统是为了提高水电站运维管理效率、确保安全稳定运行而开发的。

本系统通过采集、传输和分析关键数据，实现对水电站各项设备和参数的实时监控和远程操作。

二、系统架构⒈硬件架构⑴主控服务器：负责数据采集、存储和分析。

⑵监控终端：安装在各关键设备上，用于监测和控制设备。

⑶数据传输设备：负责将监测数据传输至主控服务器。

⒉软件架构⑴数据采集软件：负责收集各设备的实时数据。

⑵数据传输软件：将采集到的数据传输至主控服务器。

⑶监控控制软件：用于实时监控和远程操作各关键设备。

⑷数据分析软件：对采集到的数据进行分析和报表。

三、系统功能⒈实时监控功能⑴监测设备状态：包括设备运行状态、设备温度、设备压力等。

⑵监测参数变化：包括水位、电流、电压等。

⑶实时报警：当设备状态异常或参数超过阈值时发送报警信息。

⒉远程控制功能⑴远程开关机：通过系统远程操作设备的开关机功能。

⑵远程调节参数：通过系统远程调节设备的工作参数。

⑶远程维护功能：通过系统远程进行设备的维护和故障排除。

⒊数据分析功能⑴数据统计与报表：根据采集到的数据统计报表。

⑵故障诊断与分析：根据历史数据进行故障诊断和分析。

四、附件本文档涉及的附件包括：●监控系统架构图●数据采集软件配置文件●监控终端设备清单五、法律名词及注释⒈水电站：利用水流能产生电力的发电设施。

⒉计算机监控系统：利用计算机技术进行设备状态监测和控制的系统。

六、总结水电站计算机监控系统实现了对水电站设备和参数的实时监控和远程操作，提高了水电站运维管理效率。

该系统具有实时监控、远程控制和数据分析等功能，能够帮助水电站及时发现问题并进行相应的处理。

通过使用该系统，水电站运行人员可以更加方便地进行设备管理与维护，确保水电站的安全稳定运行。

水电站计算机监控技术与应用主讲教师：张仁贡等专业：发电厂及电力系统制作时间：2006年10月数据库系统的常用术语。

数据库系统的常用设备。

实时数据库系统设计；实时数据库系统开发；水电站计算机监控数据库系统数据库概述实时数据库历史数据库系统设计；历史数据库系统开发；历史数据库数据库管理系统数据库概述监控系统软件上行信文下行信文监测控制电网层电网层数据库电站主控层电站层数据库现地控制层监控数据管理、开发、维护和控制数据库的人员。

管理人员包括物理数据库和数据字典。

数据库数据库建立、操纵、控制和维护的管理平台。

数据库系统管理平台数据库主机、数据通道、输入输出等设备。

硬件人机界面数据库语言数据库管理控制程序数据库服务程序查询工具报表工具……数据库引擎数据库管理平台（DBMS）数据库管理人员数据库数据库系统包括物理数据库和数据字典。

数据库建立、操纵、控制和维护的管理平台。

数据库主机、数据通道、输入输出等设备。

管理、开发、维护和控制数据库的人员。

管理平台硬件管理人员数据库规则过程关系视图角色物理数据库数据字典对数据库定义信息的描述。

如数据规则、存储过程、视图、角色、关系图等。

它可以由数据库管理系统生成和维护。

按照一定的数据模型组织并存放在外存上的一组相关数据的集合。

如水电站计算机监控系统中，有功功率、无功功率等信息集合。

有功无功温度开关压力常见的商用数据库ACCESSSQL server 2000Oracle 8i数据库ACCESSOracle windows Windows LinuxSQL server windows管理平台数据字典物理数据库数据库管理人员数据库管理平台数据库操作系统硬件。

第5章水电站计算机监控数据库系统5.1 数据库概述数据是将现实世界中对客观事物的各种描述信息记录下来，形成可以识别的一组文字、数字或符号，它是客观事物的反映和记录。

在水电站计算机监控系统中，测点、设备、画面、控制命令等都是数据。

这些与被监控对象有关的数据可以以某种形式，如表格、关系图、视图、存储过程等形式组合在一起，形成各种各样的数据集合，这些数据集合以一定的组织方式存储在一起就形成了数据库。

这里所说的“以一定的组织方式”指的是一个数据平台，通过这个平台可以对数据进行存储、检索、维护、加载和访问等管理，我们把这个能管理数据的平台称为数据库管理系统（Data Base Management System，简称DBMS），数据库管理系统实质上是一个专门用来管理数据库的软件。

数据库管理需要人员，专门管理数据库的人员称为数据库管理员（Data Base Administrator，简称DBA）。

数据库与数据库管理系统需要硬件的支撑，通常采用数据库服务器来安装数据库和数据库管理系统。

数据库系统（Data Base System，简称DBS）就是数据库、数据库管理系统、数据库服务器和数据库管理员的总和，即数据库系统＝数据库＋数据库管理系统＋数据库服务器＋数据库管理员。

5.1.1数据库系统的结构数据库系统包含四据库管理系统、数据库服务器和数据库管理员，它们的层次结构如图5-1所示。

为了能使关系更加清楚，在图5-1中外加了操作系统，它虽然不属于数据库系统的范畴，但它是数据库安装的基础。

数据库和数据库管理系统必须安装在操作系统（如Windows、Linux）之上。

数据库管理员可以通过数据库管理系统管理数据库。

1．数据库数据库（Data Base，简称为DB）由物理数据库和数据库字典两部分组成，一部分是按照一定的数据模型组织并存放在外存上的一组相关数据的集合，称为物理数据库。

例如，水电站计算机监控系统中的各种量，如有功功率、无功功率、功率因素等信息，可以用一定的数据模型组织成一个集合，如采用字段、记录、函数等形式组成集合，这些数据集合形成了水电站计算机监控系统的物理数据库。
