水电厂计算机监控系统内容介绍

水电站计算机监控系统概述随着计算机技术的发展国内外在水电站自动控制上普遍采用计算机监控技术，或利用计算机控制系统与电站常规控制系统相结合对水电站设备进行控制，或利用计算机监控系统直接对水电站设备进行监控。

水电站计算机监控系统是指整个水电站设备的控制、测量、监视和保护均由计算机系统来完成。

它替代了常规控制设备，监视测量表计，完成机组的开停机控制，断路器等开关设备的控制，完成电站的优化运行，自动发电控制，自动电压控制，电站机组、变压器、线路等各种运行设备的参数在线监视，越限参数报警、记录、历史参数查询，事故追忆，报表的打印，完成监控系统设备的自检，实现对整个电站所有的设备进行控制、测量、监视和保护。

水电站的中控室负责管理和控制整个电站的正常运行，为了保证运行的可靠性和经济性，必须收集全场各个设备的实时运行资料，以便及时做出响应。

计算机监控系统正是基于以上理念，充分利用计算机控制技术、通讯技术、PLC和网络技术将各个机组LCU、励磁调节器、调速器等连接起来，集中监控电站各台机组的运行，以实现整个电站的经济运行。

随之计算机和网络技术的发展，计算机监控系统的技术同样也在迅速发展，新的控制系统结构、新的控制装置、新的软件等不断涌现，未来的发展趋势是网络化、智能化、人性化、软件组态化、控制无人化方向发展。

网络化：计算机监控系统的快速发展也是立足于计算机和网络技术的发展，在监控系统中有上位机、现地控制单元等各种各样的计算机及计算机控制装置，若它们不形成网络，则不能实现数据共享，不能充分发挥出计算机控制系统的优越性，只能起到代替常规自动控制设备的作用。

因此，计算机监控系统势必向网络化发展。

它是数据实时共享的需要，是装置共享的需要，是调度自动化和系统扩展的需要。

智能化：计算机和网络技术的高速发展，使人工智能技术得到了迅速发展，人工智能技术在机器人，汽车等领域得到了广泛的应用。

智能化也是计算机监控系统的一大发展方向。

水电站计算机监控系统在当今的电力生产领域，水电站计算机监控系统扮演着至关重要的角色。

它就像是水电站的“智慧大脑”，对整个电站的运行进行全面、精确且高效的管理和控制。

想象一下，一座庞大的水电站，有着复杂的水轮机、发电机、变压器以及众多的辅助设备。

如果没有一个强大而智能的监控系统，要确保这些设备协调运行、稳定发电，并保障安全，那几乎是不可能完成的任务。

水电站计算机监控系统的首要功能是数据采集与监测。

它能够实时收集来自各个设备和传感器的大量数据，包括水位、流量、压力、温度、电压、电流等等。

这些数据就像水电站运行状况的“晴雨表”，反映着每一个环节的工作状态。

通过对这些数据的精准采集和分析，工作人员可以在第一时间了解到电站的运行情况，及时发现潜在的问题或异常。

除了数据采集，该系统还具备强大的控制功能。

它可以根据预设的策略和条件，对水电站的设备进行自动控制。

比如，当水位达到一定高度时，系统会自动开启水轮机进行发电；当电力需求减少时，又能适时调整机组的出力，以实现最优的运行效率。

这种自动控制不仅提高了发电的稳定性和可靠性，还大大减轻了工作人员的劳动强度。

在安全保障方面，水电站计算机监控系统更是发挥着不可或缺的作用。

它能够实时监测设备的运行参数，一旦发现某个参数超出安全范围，比如温度过高、压力过大等，就会立即发出警报，并采取相应的保护措施，如紧急停机，从而避免事故的发生。

同时，系统还具备防火、防爆、防雷等多重安全防护功能，为水电站的安全生产保驾护航。

另外，该系统还具备良好的人机交互界面。

这意味着工作人员可以通过直观、简洁的界面，方便地查看各种数据和信息，进行操作和控制。

而且，系统还能够生成详细的运行报告和历史数据记录，为后续的分析和优化提供有力的支持。

随着技术的不断进步，现代的水电站计算机监控系统也在不断升级和完善。

例如，引入了智能化的算法和模型，能够更加准确地预测设备的故障和维护需求，实现预防性维护，减少停机时间和维修成本。

水电厂计算机监控系统水电厂计算机监控系统一、引言1.1 目的本文档旨在介绍水电厂计算机监控系统的各项功能、技术架构、操作流程以及相关安全措施，为相关人员提供操作指南和技术支持。

1.2 范围本文档适用于水电厂计算机监控系统的管理人员、操作人员和技术支持人员，主要包括系统概述、硬件配置、软件功能、操作流程、安全措施等内容。

二、系统概述2.1 系统简介水电厂计算机监控系统是用于对水电厂生产设备进行监控和管理的一套计算机软硬件系统。

它能够实时监测设备状态、采集数据、报警处理，并提供各种报表和分析功能。

2.2 系统架构水电厂计算机监控系统由以下几个主要组成部分构成：●前端采集设备：包括传感器、数据采集仪器等，用于采集设备状态和环境参数。

●数据传输设备：用于将采集到的数据传输到中央处理服务器。

●中央处理服务器：用于接收、存储和处理采集到的数据，并提供各种功能和接口给用户访问。

●操作终端：包括个人电脑、移动设备等，用于用户登录系统进行操作和监控。

2.3 系统功能水电厂计算机监控系统具有以下主要功能：●实时监测设备工作状态：包括设备温度、压力、电流等参数。

●数据采集和存储：对设备采集到的数据进行处理和存储，形成历史数据。

●报警处理：根据设备状态和设定的阈值，及时报警并进行相应处理。

●远程操作和控制：通过网络远程操作和控制设备。

●数据统计和分析：对历史数据进行统计分析，各种报表和图表。

三、硬件配置3.1 传感器和数据采集仪器传感器和数据采集仪器是水电厂计算机监控系统的基础设备，用于采集各种设备参数。

常用的传感器包括温度传感器、压力传感器、电流传感器等。

3.2 数据传输设备数据传输设备是将采集到的数据传输到中央处理服务器的关键设备。

常见的数据传输设备有以太网交换机、无线通信设备等。

3.3 中央处理服务器中央处理服务器是水电厂计算机监控系统的核心部分，用于接收、存储和处理采集到的数据。

服务器的配置要求包括处理器性能、内存容量、存储容量等。

水电站计算机监控系统1-引言1-1 目的本文档旨在详细介绍水电站计算机监控系统的设计和功能，以便于了解该系统的工作原理和操作流程。

1-2 背景水电站是利用水流能产生电能的设施。

为了提高水电站的安全性和运营效率，引入计算机监控系统是必要的。

该系统能够实时监测水电站的各项参数，并提供报警、记录和控制等功能。

2-系统概述2-1 系统架构该水电站计算机监控系统采用分布式架构，由若干个子系统组成。

主要分为数据采集子系统、数据处理子系统、数据存储子系统和用户界面子系统。

2-2 系统功能2-2-1 数据采集数据采集子系统负责实时采集水电站的各项参数数据，包括水位、水压、流量等。

采集设备包括传感器、数据采集仪和信号转换器等。

2-2-2 数据处理数据处理子系统负责对采集到的数据进行处理和分析。

它能够识别异常数据并提供报警功能。

数据处理算法包括数据滤波、统计分析等。

2-2-3 数据存储数据存储子系统负责将处理后的数据存储到数据库中。

它能够实现历史数据的查询和分析。

数据库采用关系型数据库。

2-2-4 用户界面用户界面子系统提供了一个直观、友好的界面，用于展示监控数据和操作系统功能。

用户可以通过该界面实时监测水电站运行状况，并进行系统配置和操作。

3-系统详细设计3-1 数据采集子系统设计3-1-1 传感器选型和布置根据水电站的具体情况，选择合适的传感器，并进行布置。

要保证传感器的准确度和可靠性。

3-1-2 采集设备选型和配置选择适合的数据采集仪和信号转换器，并根据实际需求进行配置。

3-2 数据处理子系统设计3-2-1 异常数据检测算法设计设计一套有效的算法，用于检测和识别异常数据，并触发报警。

3-2-2 数据滤波算法设计设计一套滤波算法，对采集到的数据进行平滑处理，提高数据的稳定性和准确性。

3-3 数据存储子系统设计3-3-1 数据库设计设计数据库表结构，存储监控数据和其他相关信息。

3-3-2 数据库管理和维护制定数据库管理和维护计划，保证数据库的稳定运行和数据的完整性。

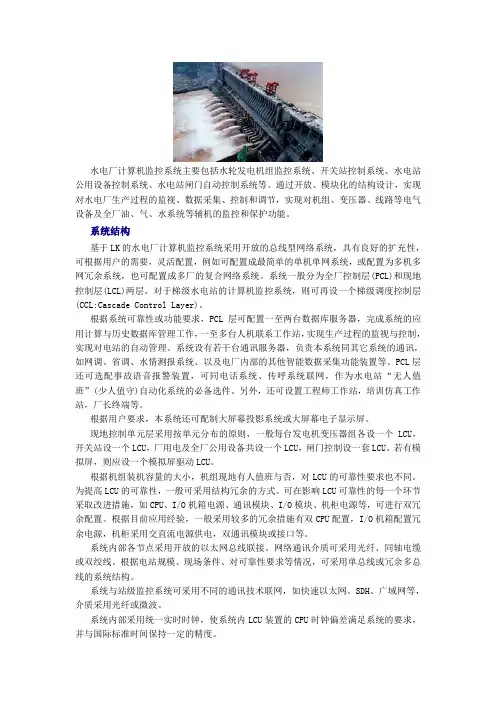

水电厂计算机监控系统主要包括水轮发电机组监控系统、开关站控制系统、水电站公用设备控制系统、水电站闸门自动控制系统等。

通过开放、模块化的结构设计，实现对水电厂生产过程的监视、数据采集、控制和调节，实现对机组、变压器、线路等电气设备及全厂油、气、水系统等辅机的监控和保护功能。

系统结构基于LK的水电厂计算机监控系统采用开放的总线型网络系统，具有良好的扩充性，可根据用户的需要，灵活配置，例如可配置成最简单的单机单网系统，或配置为多机多网冗余系统，也可配置成多厂的复合网络系统。

系统一般分为全厂控制层(PCL)和现地控制层(LCL)两层。

对于梯级水电站的计算机监控系统，则可再设一个梯级调度控制层(CCL:Cascade Control Layer)。

根据系统可靠性或功能要求，PCL层可配置一至两台数据库服务器，完成系统的应用计算与历史数据库管理工作，一至多台人机联系工作站，实现生产过程的监视与控制，实现对电站的自动管理。

系统设有若干台通讯服务器，负责本系统同其它系统的通讯，如网调、省调、水情测报系统、以及电厂内部的其他智能数据采集功能装置等。

PCL层还可选配事故语音报警装置，可同电话系统、传呼系统联网，作为水电站“无人值班”(少人值守)自动化系统的必备选件。

另外，还可设置工程师工作站，培训仿真工作站，厂长终端等。

根据用户要求，本系统还可配制大屏幕投影系统或大屏幕电子显示屏。

现地控制单元层采用按单元分布的原则，一般每台发电机变压器组各设一个LCU，开关站设一个LCU，厂用电及全厂公用设备共设一个LCU，闸门控制设一套LCU。

若有模拟屏，则应设一个模拟屏驱动LCU。

根据机组装机容量的大小，机组现地有人值班与否，对LCU的可靠性要求也不同。

为提高LCU的可靠性，一般可采用结构冗余的方式。

可在影响LCU可靠性的每一个环节采取改进措施，如CPU、I/O机箱电源、通讯模块、I/O模块、机柜电源等，可进行双冗余配置。

根据目前应用经验，一般采用较多的冗余措施有双CPU配置，I/O机箱配置冗余电源，机柜采用交直流电源供电，双通讯模块或接口等。

水电站计算机监控系统基础水电站计算机监控系统基础1·引言1·1 目的和范围本文档旨在详细介绍水电站计算机监控系统的基础概念、功能和架构，以及相关的监控设备、软件和网络要求。

1·2 定义在本文档中，以下术语的定义为：●水电站：指通过水力发电方式产生电能的发电站。

●计算机监控系统：指使用计算机技术对水电站实施监控和管理的系统。

2·概述2·1 系统目标水电站计算机监控系统的主要目标是实现对水电站运行状态的实时监控、故障诊断和远程控制，以提高水电站的运维效率和安全性。

2·2 系统功能水电站计算机监控系统的主要功能包括：●实时监测水电站的运行参数，如水位、电压、电流等。

●自动采集和记录水电站的运行数据。

●实时分析数据，进行故障诊断和预警。

●远程控制水电站的设备和操作。

●各类报表和统计图表，帮助运维人员进行分析和决策。

3·系统架构3·1 硬件架构水电站计算机监控系统的硬件架构主要包括以下组成部分：●服务器：用于存储和处理监控数据。

●工作站：用于操作和管理监控系统。

●传感器和仪器设备：用于采集水电站的运行参数数据。

●通信设备：用于实现系统内部和外部的数据传输和交互。

3·2 软件架构水电站计算机监控系统的软件架构主要包括以下组成部分：●数据采集与传输软件：用于采集、处理和传输水电站的运行数据。

●数据存储与管理软件：用于存储、管理和分析监控数据。

●远程控制软件：用于实现远程对水电站设备的控制和操作。

●报表软件：用于各类报表和统计图表。

4·监控设备和网络4·1 传感器和仪器设备水电站计算机监控系统需要安装适当的传感器和仪器设备来实时采集水电站的运行参数数据。

常见的传感器和仪器设备包括水位计、电压表、电流表等。

4·2 通信网络水电站计算机监控系统需要与水电站内部的各种设备进行数据交互，同时还需要与外部网络进行数据传输和远程控制。

水电站计算机监控系统的结构和工作原理水电站计算机监控系统是指利用计算机技术对水电站运行过程中的各项参数进行监测、控制和管理的系统。

它由硬件设备和软件系统两部分组成。

硬件设备包括各种传感器、执行器、控制器等，用于获取和执行各项工作参数。

而软件系统则包括数据采集、数据处理、用户界面等功能，用于实现对水电站运行状态的监测和控制。

首先是数据采集与传输层，该层主要负责采集水电站各个部位的参数信息，并将其传输至数据处理与分析层。

数据采集包括电流、电压、水位、流量等参数的采集，传统的测量仪器逐渐被数字化的传感器所取代，能够实时采集数据，并将其转换为计算机可读的数字信号。

传输方式一般有有线和无线两种，有线方式可以通过传统的电缆进行传输，而无线方式则可以通过无线通信技术进行传输，如GSM、WiFi、蓝牙等。

这样可实现了对数据的无线传输，提高了数据采集的灵活性和可靠性。

其次是数据处理与分析层，该层主要对采集到的数据进行实时处理和分析。

数据处理包括数据的存储、压缩、加密等操作，以确保数据的安全性和可靠性。

数据分析则是对采集到的数据进行处理和分析，分析水电站的运行状态和参数变化情况，如计算功率变化、水位变化、电流负荷等，以便进行决策和预测。

该层还可以进行故障诊断和预警，一旦发现异常情况，立即向人机交互与控制层发送报警信息。

此外，数据处理与分析层还可以通过数据模型和算法优化水电站的运行效率，节约电能和水资源，提高水电站的综合效益。

最后是人机交互与控制层，该层是操作员与计算机之间的接口，也是系统监测与控制的中心。

人机交互界面一般为图形化界面，以便操作员能够直观地了解水电站的运行状态，并通过控制命令对其进行控制。

此外，该层还包括报警系统、远程监控与控制系统等，可以及时发出警报和进行远程操作。

操作员还可以通过该层进行数据查询和报告生成，以便进行统计分析和决策。

同时，该层也支持与外部系统的数据交互和接口拓展。

水电站计算机监控系统的工作原理是通过各个层之间的数据传输和处理实现的。

水电站计算机监控系统[正文]一、项目背景水电站计算机监控系统是为了提高水电站运维管理效率、确保安全稳定运行而开发的。

本系统通过采集、传输和分析关键数据，实现对水电站各项设备和参数的实时监控和远程操作。

二、系统架构⒈硬件架构⑴主控服务器：负责数据采集、存储和分析。

⑵监控终端：安装在各关键设备上，用于监测和控制设备。

⑶数据传输设备：负责将监测数据传输至主控服务器。

⒉软件架构⑴数据采集软件：负责收集各设备的实时数据。

⑵数据传输软件：将采集到的数据传输至主控服务器。

⑶监控控制软件：用于实时监控和远程操作各关键设备。

⑷数据分析软件：对采集到的数据进行分析和报表。

三、系统功能⒈实时监控功能⑴监测设备状态：包括设备运行状态、设备温度、设备压力等。

⑵监测参数变化：包括水位、电流、电压等。

⑶实时报警：当设备状态异常或参数超过阈值时发送报警信息。

⒉远程控制功能⑴远程开关机：通过系统远程操作设备的开关机功能。

⑵远程调节参数：通过系统远程调节设备的工作参数。

⑶远程维护功能：通过系统远程进行设备的维护和故障排除。

⒊数据分析功能⑴数据统计与报表：根据采集到的数据统计报表。

⑵故障诊断与分析：根据历史数据进行故障诊断和分析。

四、附件本文档涉及的附件包括：●监控系统架构图●数据采集软件配置文件●监控终端设备清单五、法律名词及注释⒈水电站：利用水流能产生电力的发电设施。

⒉计算机监控系统：利用计算机技术进行设备状态监测和控制的系统。

六、总结水电站计算机监控系统实现了对水电站设备和参数的实时监控和远程操作，提高了水电站运维管理效率。

该系统具有实时监控、远程控制和数据分析等功能，能够帮助水电站及时发现问题并进行相应的处理。

通过使用该系统，水电站运行人员可以更加方便地进行设备管理与维护，确保水电站的安全稳定运行。

水电站计算机监控系统⒈引言⑴背景信息⑵目的与范围⑶术语定义⒉水电站计算机监控系统概述⑴系统架构⑵主要功能⑶系统组成⒊系统硬件需求⑴服务器要求⑵网络设备要求⒋系统软件需求⑴操作系统要求⑵数据库管理系统要求⑶监控软件要求⑷其他辅助软件要求⒌系统网络布局⑴局域网布局⑵远程访问布局⒍数据采集与处理⑴传感器选择与布置⑵数据传输方式⑶数据存储⒎系统运维与管理⑴用户权限管理⑵系统备份与恢复⑶定期维护与检修⒏安全性与故障处理⑴防火墙与网络安全策略⑵系统备份与容灾⑶故障排除与修复⒐实施计划⑴项目规划⑵实施时间表⑶资源分配⒑预算与成本分析⑴硬件与软件成本⑵人力成本⑶运维与维护成本1⒈风险评估与应对措施1⑴技术风险1⑵人力风险1⑶其他风险1⒉附件本文档涉及附件：附件一：水电站计算机监控系统硬件需求清单附件二：水电站计算机监控系统软件需求清单附件三：系统网络布局示意图附件四：数据采集与处理方案附件五：系统运维与管理手册附件六：安全性与故障处理方案附件七：实施计划与时间表附件八：预算与成本分析报告附件九：风险评估与应对措施方案本文所涉及的法律名词及注释：⒈水电站：指利用水能进行发电的工厂或设施。

⒉计算机监控系统：指通过计算机技术实现对水电站运行状态进行监控和管理的系统。

⒊数据采集：指通过传感器等设备将水电站运行数据实时采集并输入计算机系统。

⒋硬件需求：指计算机监控系统所需的服务器、网络设备等物理设备。

⒌软件需求：指计算机监控系统所需的操作系统、数据库管理系统和监控软件等软件。

⒍系统网络布局：指计算机监控系统在水电站内部和外部的网络布置方案。

⒎数据存储：指将采集到的水电站运行数据存储到数据库中，以便后续分析和查询。

⒏用户权限管理：指对不同用户赋予不同的权限，限制其对系统的访问和操作。

⒐防火墙：指用于保护计算机网络安全的硬件或软件设备，用于过滤和监控数据包的流动。
