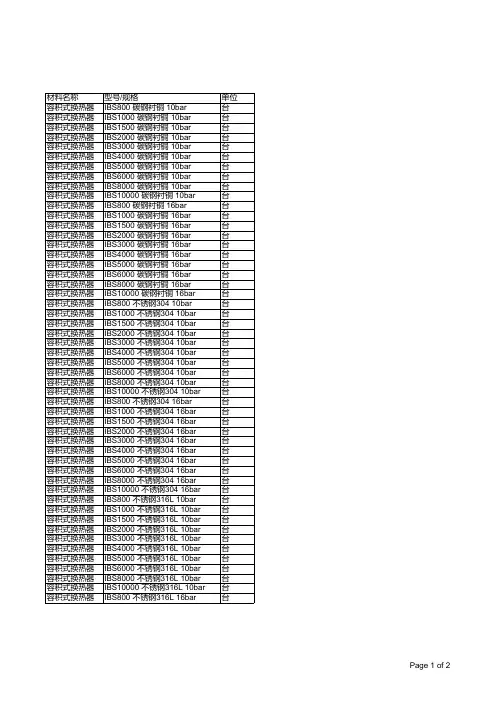

水水容积式换热器

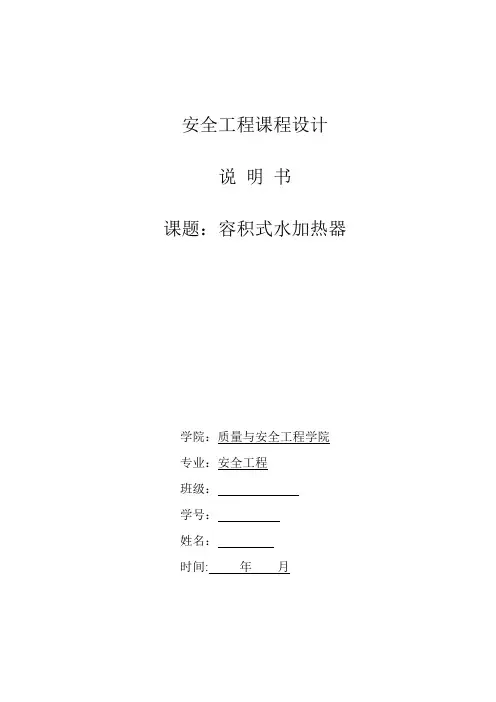

安全工程课程设计说明书课题：容积式水加热器学院：质量与安全工程学院专业：安全工程班级：学号：姓名：时间: 年月目录前言1.选材与选型1.1选材分析 (4)1.2选型依据 (4)2.工艺计算2.1热量衡算 (5)2.2传热面积 (5)2.3筒体长度、管子长度及管子数 (6)2.4确定管子排列方式 (6)2.5筒体、封头壁厚 (6)2.6确定封头上接管及法兰尺寸 (6)2.7进出水孔的尺寸及法兰定位 (7)2.8管箱、封头壁厚 (7)2.9管箱筒节计算 (7)2.10隔板计算 (7)2.11管板计算 (8)3.补强计算3.1人孔补强计算 (10)3.2进出水口开孔补强计算 (11)3.3排污口开孔补强计算 (12)3.4封头上接管开孔补强计算 (13)3.5蒸汽进口开孔补强计算 (13)3.6冷凝水出口开孔补强计算 (14)4.焊接结构4.1筒体对接焊缝………………………………………………………………………………. 4.2接管与筒体连接焊缝……………………………………………………………………….4.3封头与筒体连接焊缝………………………………………………………………………4.4法兰与接管焊缝……………………………………………………………………………..5.容器制造与试验5.1制造过程中检验………………………………………………………………………5.2检验要求…………………………………………………………………………………..5.3压力试验………………………………………………………………………………….6.符号表…………………………………………………………………………………………7.参考书目………………………………………………………………………………………前言此次设计的任务为一容积式水加热器，主要利用蒸汽来对水进行加热。

改加热器主要原理即换热器的传热，此设计选择管壳式换热器，在工业上的应用有着悠久的历史，目前技术已经比较成熟，且已被作为一种传统标准的换热器设备而广泛使用。

容积式换热器原理解析容积式换热器 (Volumetric Heat Exchanger)是一种常见的热交换器，其工作原理是利用两种流体之间的热传递来实现能量转移。

本文将详细解释容积式换热器的基本原理，并提供相关实例和应用。

1. 基本概念容积式换热器主要由两个流体流道组成，它们分别是热源流体 (Hot Fluid) 和冷却流体 (Cold Fluid)。

这两个流体通过换热器分别流入，经过热传递后分别流出，完成能量的交换。

容积式换热器通常由一组平行的管道或管束组成，这些管道或管束被固定在一个壳体内。

热源流体和冷却流体在管内和壳体外依次流动，通过壁面的传热来实现能量的转移。

2. 工作原理容积式换热器的工作原理基于两种流体之间的传热和热量传递。

热源流体和冷却流体在换热器中分别经过管道和壳体，实现热量的传递和平衡。

具体工作原理可分为以下几个步骤：2.1 热负荷传递首先，热源流体和冷却流体进入换热器，它们分别在管内和壳体外流动。

热源流体通过管道流入换热器的进口，经过管内的壁面传热，将热量传递给壳体外的冷却流体。

冷却流体通过壳体外的流道进入换热器，通过壁面吸收热量，实现热负荷的接收。

2.2 热量传导在换热器中，热量的传导主要通过壁面实现。

管道和壳体之间的壁面扮演着传热的媒介，通过导热的方式将热量从热源流体传递给冷却流体。

壁面通常由导热性能较好的金属或合金制成，如铜、铁、不锈钢等。

这些材料能够有效地传导热量，将其从一个流体传递到另一个流体中。

2.3 流体循环热源流体和冷却流体在换热器内的流动是由外部设备驱动的，通常通过泵或风扇来实现。

热源流体进入换热器后，被外部设备驱动流动，经过管内的壁面传热后，将热量传递给冷却流体。

热源流体在传热过程中逐渐降温，流出换热器。

冷却流体进入换热器后，通过外部设备驱动流动，沿着壳体外的流道经过壁面吸收热量。

冷却流体在传热过程中逐渐升温，流出换热器。

2.4 热平衡与效率容积式换热器的目标是实现热平衡，即使热源流体和冷却流体达到温度均衡，在两个流体之间传递的热量达到平衡状态。

容积式换热器操作规程一、换热器的工作原理1、来自锅炉的一次饱和蒸汽通过主热交换器盘管将热量传给二次水，使二次水温度升高至55℃，二次水被加热后进入洗浴水储水箱，一次蒸汽冷凝后经冷凝水装置打到洗浴水储水箱。

2、换热器蒸汽入口处安装了电动调节阀，用以调节蒸汽流量，保证二次水出口温度达到整定工作温度。

3、二次水进口处安装有安全阀，确保设备在安全工况下运行，电动调节阀通过二次水出口温度发出的信号调节流量，达到自动控制的目的。

二、运行前检查1、检查蒸汽管路阀门开关灵活，电动调节阀已通电并设置完好。

2、检查确认疏水系统阀门开关灵活，冷凝水装置投用并完好。

3、检查二次水系统阀门开关灵活。

4、检查清理管道内杂物，防止堵塞。

三、启动1、启动时，先打开二次水进，出水阀，打开排气阀，向热交换器注满水。

2、打开蒸汽入口总阀节阀和冷凝水出口阀门。

四、运行1、随时按热水箱储水量调节二次水供水量，保证水箱储水量在中高水位。

2、运行换热器每四小时排污一次，排污时间4分钟以上。

3、换热汽运行时二次水出水温度最高不超过55℃，最低不低于45℃。

4、换热器必须在铭牌规定的参数以下运行，不得超压超温使用。

五、关机1、换热器关机时，先关闭蒸汽进口阀。

2、5分钟后，分别关闭二次水进口阀，二次水出口阀和冷凝水出口阀门。

六、维护保养1、定期检查换热器运行情况，当换热器发生泄漏时，应分析原因，如是阀门，法兰泄漏，应更换密封垫或阀门。

2、按规定定期检查校正仪器仪表。

3、停用或管路维修期间放净热交换器内部存水。

七、紧急情况处理1、突然停电时手动调节蒸汽进口阀门，保证换热器二次水出水温度在45℃-55℃之间。

2、二次供水停水时，如电动蒸汽阀失灵，关闭蒸汽总阀。

3、一次蒸汽停汽时，5分钟后关闭二次进水阀门。

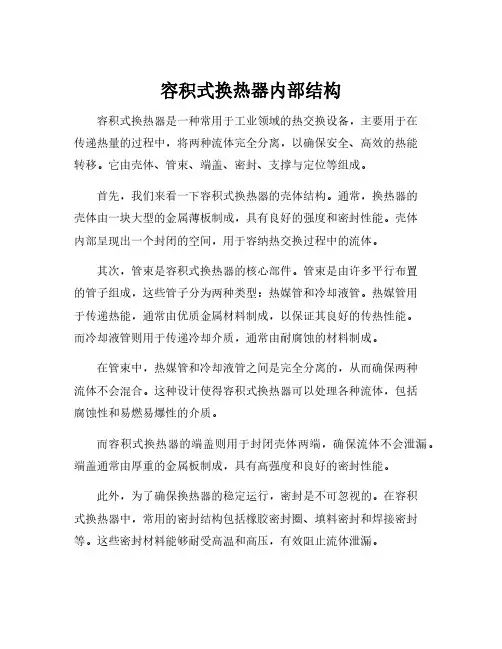

容积式换热器内部结构容积式换热器是一种常用于工业领域的热交换设备，主要用于在传递热量的过程中，将两种流体完全分离，以确保安全、高效的热能转移。

它由壳体、管束、端盖、密封、支撑与定位等组成。

首先，我们来看一下容积式换热器的壳体结构。

通常，换热器的壳体由一块大型的金属薄板制成，具有良好的强度和密封性能。

壳体内部呈现出一个封闭的空间，用于容纳热交换过程中的流体。

其次，管束是容积式换热器的核心部件。

管束是由许多平行布置的管子组成，这些管子分为两种类型：热媒管和冷却液管。

热媒管用于传递热能，通常由优质金属材料制成，以保证其良好的传热性能。

而冷却液管则用于传递冷却介质，通常由耐腐蚀的材料制成。

在管束中，热媒管和冷却液管之间是完全分离的，从而确保两种流体不会混合。

这种设计使得容积式换热器可以处理各种流体，包括腐蚀性和易燃易爆性的介质。

而容积式换热器的端盖则用于封闭壳体两端，确保流体不会泄漏。

端盖通常由厚重的金属板制成，具有高强度和良好的密封性能。

此外，为了确保换热器的稳定运行，密封是不可忽视的。

在容积式换热器中，常用的密封结构包括橡胶密封圈、填料密封和焊接密封等。

这些密封材料能够耐受高温和高压，有效阻止流体泄漏。

最后，换热器的支撑与定位结构非常重要。

通过合理的支撑设计，换热器能够平稳地安装在设备上，并承受外部压力和重力。

同时，定位结构确保换热器与其他设备的配合精确，防止在运行过程中发生错位或晃动。

综上所述，容积式换热器内部结构经过精心设计，包括壳体、管束、端盖、密封、支撑与定位等。

这些结构的合理配合能够确保换热器良好的热能转移效果，并确保设备的安全稳定运行。

在实际应用中，我们应该注重换热器的维护和保养，定期检查密封性能、支撑结构和管束等，以确保其正常运行，并提高能源利用效率。

容积式热交换器安装
安装流程图如图
须按图纸所示安装设热交换器，并预留足够的维修操作空间。

有关安装程序须遵照厂家提供的建议。

安装容积式换热器的基础必须满足以使换热器不发生下沉，或使管道把过大的变形传到传热器的接管上。

基础一般分为两种：一种为砖砌的鞍形基础，换热器上没有鞍式支座而直接放在鞍形基础上，换热器与基础不加固定，可以随着热膨胀的需要自由移动。

另一种为混凝土基础，换热器通过鞍式支座由地脚螺栓将其与基础牢固的连接起来。

在安装容积式换热器之前应严格的进行基础质量的检查和验收工作，主要项目如下：基础表面概况；基础标高，平面位置，形状和主要尺寸以及预留孔是否符合实际要求；地脚螺栓的位置是否正确，螺纹情况是否良好，螺帽和垫圈是否齐全；放置垫铁的基础表面是否平整等。

基础验收完毕后，在安装容积式换热器之前在基础上放垫铁，安放垫铁处的基础表面必须铲平，使两者能很好的接触。

垫铁厚度可以调整，使换热器能达到设计的水平高度。

垫铁放置后可增加换热器在基础上的稳定性，并将其重量通过垫铁均匀地传递到基础上去。

垫铁可分为平垫铁、斜垫铁和开口垫铁。

其中，斜垫铁必须成对使用。

地脚螺栓两侧均应有垫铁，垫铁的安装不应妨碍换热器的热膨胀。

容积式换热器适用于一般工业及民用建筑的热水供应系统，热媒为蒸气或高温软化热水，它有换热量大、热煤温降大、换热效果好、散热损失小、节能、冷水区小、容积利用率高、水头损失低，供水安全稳定，方便清垢，维修方便等优点。

容积式换热器使用说明1.安装位置选择：容积式换热器应安装在通风良好、无腐蚀性气体和振动等干扰的场所。

通常应根据设计要求选用垂直或水平放置方式。

2.液体选择：根据工艺要求和流体性质选择适当的液体，如水、蒸汽、油、乳化液等。

在选择液体时，需考虑介质的物理性质、化学性质以及温度范围等因素。

3.容器选用：应根据工艺要求和换热效果选择适当的容器材料。

一般可选用不锈钢、碳钢、铝合金等耐腐蚀材料。

对于高温高压条件下的应用，还需选用耐高温高压的特殊材料。

4.安全措施：使用容积式换热器前，应保证设备的可靠性和安全性。

可以采取以下措施：控制流量，避免液体过热；设置报警装置，监测换热器的工作状态；定期检查设备，保持设备的正常运行；在操作过程中严禁接触高温部件以及避免操作员与换热器的不当接触。

5.维护保养：定期清洗换热器的内部和外部表面，以保持换热效果。

可采用化学清洗和机械清洗两种方式。

机械清洗一般包括高压水清洗、刮板清洗、刷洗等。

在使用过程中，还需注意抽真空脱水、保养润滑等维护工作，以延长设备的使用寿命。

6.控制操作：操作容积式换热器时，需要控制并维持液体的温度、流速和压力等参数。

一般通过调整进出口阀门的开度、流量计的读数以及监控仪表的指示来完成系统的控制和调节。

7.故障排除：当容积式换热器出现故障时，需要及时进行排查和处理。

常见故障包括温度异常、压力波动、泄漏等。

根据故障的不同情况，可以采取切断电源、清洗设备、更换部件等方法进行修复。

8.合理设计：在进行容积式换热器的设计时，要考虑到热量传递效果、防腐蚀性能、安全要求和维护保养方便等因素。

同时，要根据具体工艺要求和流体特性，选择合适的换热器型号和规格。

总之，容积式换热器作为一种常用的换热设备，在工业生产中发挥着重要作用。

按照以上使用说明，能够合理操作和维护容积式换热器，确保其正常运行和有效使用。

容积式换热器的传热系数容积式换热器是一种常见的换热设备，广泛应用于供热、制冷和工业生产等领域。

传热系数是容积式换热器的一项重要性能参数，它表示换热器在单位时间内通过单位传热面积传递的热量，用于评估换热器的传热性能。

容积式换热器的传热系数受到多种因素的影响，包括换热器材料、结构、操作条件和流体特性等。

根据不同的因素，传热系数可以在一定范围内变化。

一般来说，容积式换热器的传热系数在100-200 W/（m2·K）之间，具体数值取决于具体的换热器设计和操作条件。

其中，材料的选择对传热系数的影响较大。

不同材料的导热性能和热膨胀系数不同，这些因素都会影响传热系数。

例如，不锈钢和铜等高导热系数的材料通常具有较高的传热系数，而碳钢和铝合金等材料的传热系数较低。

此外，换热器的结构和操作条件也会影响传热系数。

一般来说，换热器的传热面积越大，传热系数越高。

同时，操作温度和流体流速也会影响传热系数。

在较高的操作温度下，材料的导热性能提高，传热系数也会相应增加。

流体流速越快，对流传热系数越高，但同时也会增加流体阻力和能量消耗。

为了提高容积式换热器的传热系数，可以采取一些措施。

首先，选择高导热系数的材料可以显著提高传热性能。

其次，优化换热器的结构和设计可以提高传热面积和流体湍流程度，从而提高传热系数。

此外，提高流体流速和操作温度也可以提高传热系数，但需要注意增加的流体阻力和能量消耗。

除了提高传热系数外，还需要考虑容积式换热器的其他性能参数，如换热效率、压力损失和成本等。

在设计和选择容积式换热器时，需要综合考虑这些因素，以达到最佳的性能和经济效益。

总之，容积式换热器的传热系数受到多种因素的影响，包括材料、结构、操作条件和流体特性等。

为了提高传热性能，可以采取选择高导热系数的材料、优化结构和设计、提高流体流速和操作温度等措施。

同时，需要综合考虑其他性能参数，以实现最佳的性能和经济效益。

容积式换热器的标准容积式换热器是一种常见的热交换设备，广泛应用于化工、电力、冶金、石油、轻工等行业。

它以其高效、节能、安全的特点，受到了广泛的关注和应用。

容积式换热器的标准是确保其设计、制造、安装和运行的质量和安全的重要依据，下面我们就容积式换热器的标准进行详细介绍。

首先，容积式换热器的设计应符合相关的国家标准和行业标准，如《容积式换热器设计规范》（GB/T 151-2014）、《锅炉及压力容器制造许可证管理规定》（AQSIQ 2014年第121号）等。

设计时应考虑换热器的工作条件、介质特性、换热面积、传热系数、流体阻力、结构强度等因素，确保换热器在正常工况下能够稳定、高效地运行。

其次，容积式换热器的制造应符合相关的制造标准，如《压力容器制造规范》（GB 150-2011）、《钢制焊接接头质量级别》（GB/T 3323-2005）等。

制造过程中应严格控制材料的选用、工艺的操作、焊接的质量等，确保换热器的制造质量达到要求。

然后，容积式换热器的安装应符合相关的安装标准，如《压力容器安装工程施工及验收规范》（GB 50235-1997）、《工业金属管道安装工程施工及验收规范》（GB 50242-2002）等。

安装时应注意换热器的位置布置、管道连接、支吊架设置、密封检漏等，确保换热器能够安全、稳定地运行。

最后，容积式换热器的运行应符合相关的运行标准，如《锅炉和压力容器安全管理规定》（TSG R0001-2009）、《压力容器安全技术监察规程》（AQSIQ 2014年第120号）等。

运行时应注意换热器的操作参数、设备状态、安全保护、检修维护等，确保换热器能够长期稳定、安全地运行。

综上所述，容积式换热器的标准是保证其质量和安全的重要依据，设计、制造、安装和运行都需要严格按照相关标准进行。

只有这样，才能够确保换热器能够高效、稳定地运行，为生产提供可靠的热能支持。

希望本文能够对容积式换热器的标准有所帮助，谢谢阅读！。

容积式换热器的传热系数
摘要：
1.容积式换热器的概述
2.容积式换热器的传热系数计算
3.容积式换热器的优点和应用范围
4.结论
正文：
一、容积式换热器的概述
容积式换热器是一种广泛应用于工业和民用建筑的热水供应系统的换热设备。

它适用于蒸气或高温软化热水作为热媒，具有换热量大、热煤温降大、换热效果好、散热损失小、节能、冷水区小、容积利用率高、水头损失低，供水安全稳定，方便清垢，维修方便等优点。

容积式换热器主要有板式换热器、管壳式换热器、板式换热机组、钎焊式换热器等类型。

二、容积式换热器的传热系数计算
传热系数是衡量换热器传热效果的重要指标，其计算需要考虑管道的导热和管内外流体的对流。

对于容积式换热器，其传热系数一般可通过实验数据或经验公式获得。

在实际应用中，为了提高换热器的传热效果，通常会采用优化设计，如增加换热面积、提高流速、改变换热器结构等。

三、容积式换热器的优点和应用范围
容积式换热器具有以下优点：
1.传热效率高：采用多组浮动盘管和"宝塔型"结构动态传热，提高了换热
效率。

2.防垢、除垢功能：具有防垢、除垢双重功能，降低了设备维护费用。

3.无死水区：绝无死水区，保证了水质的洁净。

4.节能：节能效果显著，降低了运行成本。

5.安装方便：安装方便，多台组合时为模块式拼装，不占空间，无须值守。

容积式换热器广泛应用于宾馆、酒店、住宅热水工程等场合，为用户提供安全、稳定、恒温的供水。

四、结论
综上所述，容积式换热器具有较高的传热效率、良好的节能效果和广泛的应用范围，是工业和民用建筑热水供应系统的理想换热设备。

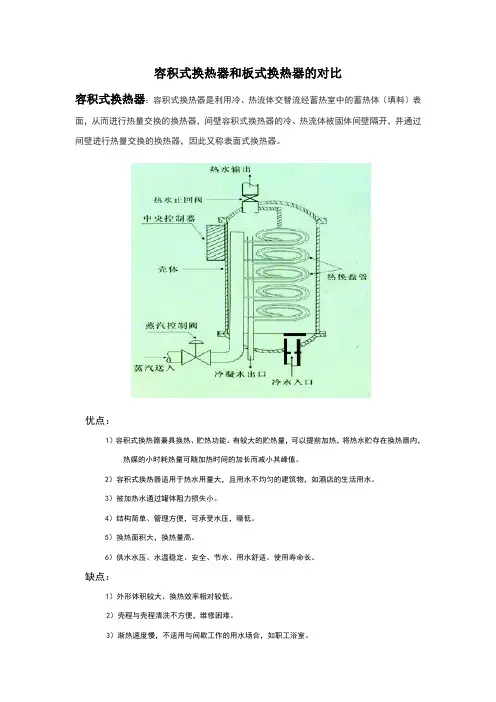

容积式换热器和板式换热器的对比容积式换热器：容积式换热器是利用冷、热流体交替流经蓄热室中的蓄热体（填料）表面，从而进行热量交换的换热器，间壁容积式换热器的冷、热流体被固体间壁隔开，并通过间壁进行热量交换的换热器，因此又称表面式换热器。

优点：1）容积式换热器兼具换热、贮热功能。

有较大的贮热量，可以提前加热，将热水贮存在换热器内，热媒的小时耗热量可随加热时间的加长而减小其峰值。

2）容积式换热器适用于热水用量大，且用水不均匀的建筑物，如酒店的生活用水。

3）被加热水通过罐体阻力损失小。

4）结构简单、管理方便，可承受水压，噪低。

5）换热面积大，换热量高。

6）供水水压、水温稳定、安全、节水、用水舒适。

使用寿命长。

缺点：1）外形体积较大、换热效率相对较低。

2）壳程与壳程清洗不方便，维修困难。

3）渐热速度慢，不适用与间歇工作的用水场合，如职工浴室。

板式换热器（加储水罐）：板式换热器是由一系列具有一定波纹形状的金属片叠装而成的一种新型高效换热器。

各种板片之间形成薄矩形通道，通过半片进行热量交换，通过与储水罐的循环实现贮热和消峰。

优点： 1）传热效率高，对数温差大，重量轻、占地面积小，清洗方便，而且容易改变换热面积或流程组合，适用于多重介质换热。

2）.结构紧凑，体积小，特别适用于老厂改造，可充分利用原有设备，克服空间局限的场合，板式换热器和储水罐可灵活布置。

3）换热器板片间通道内流体运动激烈，且表面光滑，形成积垢较少，工作周期长，并便于使用化学方法清洗。

4）加热速度快，适用于间歇式工作的用水场合。

缺点： 1）换热器板片较薄，承压能力低；特别是对于波纹板片间形成接触点，互为支撑型的换热器，如果使用年代长，压紧尺寸超出安装要求尺寸后，易使接触点压成凹坑，最后形成穿孔，使板片报废。

2）.板片之间的间距较窄，液膜较薄，蒸发速度快。

若为高温蒸汽与液体物料作为冷热介质进行换热，在物料突然断流情况下，容易发生蒸干焦化现象，加速板片间的密封垫圈损坏；焦化物质会造成板片间冷物料通道堵死，影响设备的使用，给生产造成损失。

容积式换热器工作原理
容积式换热器是一种常见的换热设备，它通过热交换来实现物质的能量转移。

其工作原理主要包括传热过程和流体流动过程两个方面。

首先，容积式换热器的传热过程是指热量从一个流体传递到另一个流体的过程。

在换热器内部，两种流体分别流经不同的通道，通过壁面进行热量交换。

其中，热量的传递主要依靠壁面的热传导和对流传热。

当热流体和冷流体分别从换热器的两端进入时，它们在壁面上形成了温度梯度，从而实现热量的传递。

这种传热过程不仅可以满足工业生产中的热能需求，还可以实现能量的有效利用。

其次，容积式换热器的流体流动过程是指流体在换热器内部的流动情况。

在换
热器中，流体通道的设计和流体的流动状态对换热效果有着重要影响。

通常情况下，换热器内部的流体流动是通过泵来实现的，泵将流体从一端输送至另一端，使得流体能够充分接触壁面，实现热量的传递。

此外，流体的流动状态也会影响换热效果，如流速、流体的黏性和流体的湍流程度等都会对传热过程产生影响。

总的来说，容积式换热器的工作原理是通过传热过程和流体流动过程来实现热
量的传递。

在工业生产中，容积式换热器被广泛应用于化工、石油、电力等领域，为生产和能源转换提供了重要的支持。

因此，了解容积式换热器的工作原理对于工程技术人员来说是至关重要的，只有深入理解其工作原理，才能更好地设计和运用这一重要设备。

容积式换热器能源效率等级与评价方法一、概述容积式换热器是一种在化工、石油、电力等领域广泛应用的换热设备，其能源效率的高低直接影响着生产过程的能耗和效益。

对容积式换热器能源效率等级的评价成为了研究和应用中的重要问题。

二、容积式换热器的能源效率等级1. 能源效率的定义能源效率是指在单位时间内，设备从原始能源中提取能量的能力。

对于容积式换热器来说，能源效率就是单位时间内完成的换热工作与所消耗的能量之比。

2. 能源效率等级的划分根据换热器的实际工作情况和能源利用程度，可以将其能源效率划分为不同等级，一般可分为高效、中等和低效三个等级。

高效的容积式换热器能够充分利用能源，完成更多的换热工作，低效的换热器则在同样的条件下完成的换热工作较少，能源利用率较低。

三、容积式换热器能源效率评价方法1. 理论计算法理论计算法是通过换热器的设计参数和工况条件，利用数学模型和热力学原理，计算出换热器的能源效率。

这种方法能够比较准确地评估换热器的能源利用情况，但需要较为复杂的计算和多种参数的准确输入。

2. 实测法实测法是通过在实际工况下对换热器的换热性能进行实际测试和观测，得出换热器的能源效率。

这种方法能够真实地反映出换热器的工作情况，但需要实际的工作条件和设备投入。

3. 综合评价法综合评价法是将理论计算法和实测法相结合，综合考虑换热器的设计参数和实际工作情况，从而得出换热器的能源效率等级。

这种方法能够综合考虑多种因素，比较全面地评价换热器的能源利用情况。

四、容积式换热器能源效率等级的意义和影响1. 对生产过程的影响容积式换热器的能源效率直接影响着生产过程中的能耗和效益。

高效的换热器能够在同样的工作条件下完成更多的换热工作，降低能源消耗，提高生产效率。

而低效的换热器则会增加能源消耗，降低生产效益。

2. 对环保的影响能源效率的低下会导致更多的能源消耗和废气排放，对环境造成更大的影响。

提高容积式换热器的能源效率等级，对于节约能源、减少排放具有重要意义。

一、容积式换热器生产商资质要求汽水容积式换热器采用具有一定压力的高温蒸汽进行工作,属于国家规定的强制性监检(监督生产及强制检验)压力容器产品,属于具有安全责任的产品。

为维护用户对产品的安全使用以及热水系统的正常保障,对制造商提出以下资质要求。

本次招标不含代理商及经销商。

1、制造商为中华人民共和国境内注册的具有独立法人的企业,注册资金不低于捌仟万元人民币。

2、制造商具有中华人民共和国国家质量监督检验检疫总局颁发的压力容器A1A2设计许可证(附国家质量监督检验检疫总局截图证明)。

3、制造商具有中华人民共和国国家质量监督检验检疫总局颁发的压力容器A1A2制造许可证(附国家质量监督检验检疫总局截图证明)。

4、制造商具有国家安全生产监督管理总局颁发的机械制造安全生产标准化证书(最低省二级)。

5、制造商具有压力容器类质量管理体系认证证书。

6、制造商具有ASME U型证书。

7、制造商具有换热器产品安全注册证A1A2A3A48、制造商近三年内具有安徽省级医院使用业绩并提供用户使用反馈说明。

9、制造商在合肥具有售后服务网点、具有办公地址和办公电话(座机)、备品备件及相关工具,具有合肥热电集团合作供应商资格(提供相关证明文件)。

10、制造商保证以上资质的真实性,用户对中标方的资质进行逐一核实审查。

三容积式换热器的技术及相关要求《TSG特种设备安全技术规范》国家劳动总局2009年8月颁布2010年12月执行。

TSG R0004-2009 《TSG特种设备安全技术规范》GB150-98 《钢制压力容器》JB/T4746-2002 《椭圆形封头型式与尺寸》GB9019-88 《压力容器公称直径》HG20592-97 《钢制管法兰、垫片、紧固件》JB/T47XX-2007 《容器支座》JB/T4700∽03-2000 《压力容器法兰》1JB/T4709-2000 《钢制压力容器焊接工艺评定》JB/T4707-2000 《等长双头螺柱》JB4730-2005 《压力容器无损检测》JB/T4711-2003 《压力容器涂敷与运输包装》1、换热器为可拆卸组装式浮头型结构,换热器内设导流装置,可有效减少滞水区。

容积式换热器换热量容积式换热器是一种常用的换热设备，广泛应用于工业生产和能源领域。

它通过高效的传热方式，将热能从一个介质传递给另一个介质，以提高能源利用效率。

换热量是评估换热器性能的重要指标之一，本文将详细介绍容积式换热器的换热量及其影响因素。

一、换热量的概念和计算方法换热量是指换热器在工作过程中完成的热能传递量，通常以热量单位来衡量，如瓦特（W）或千瓦（kW）。

换热量的计算需要考虑换热器的传热面积、传热系数以及温度差等因素。

换热量的计算公式为：Q = U × A × ΔT其中，Q为换热量，U为传热系数，A为传热面积，ΔT为温度差。

二、传热系数对换热量的影响传热系数是换热器性能的重要参数之一，它决定了在单位面积上换热过程的强弱程度。

传热系数的大小受到多个因素的影响，如传热介质的性质、流动速度、壁面特性等。

传热系数受到传热方式的影响，常见的传热方式包括对流传热、导热和辐射传热。

对流传热是指通过流体的对流传递热量，导热是指通过固体的传导传递热量，辐射传热是指通过辐射传递热量。

不同的传热方式具有不同的传热系数大小，其中对流传热的传热系数较高。

传热系数还受到传热介质的性质的影响，如传热介质的热导率和流动性质。

热导率越大，传热系数会相应增大；流动性质良好的介质，如气体和液体，在流动过程中会带走更多的热量，从而增加传热系数。

三、传热面积对换热量的影响传热面积是指换热器内部的有效传热表面积，是换热过程中热量交换的重要场所。

传热面积的大小直接影响着换热量的大小。

换热面积的大小受到换热器结构和设计的影响。

换热器通常采用板式、管式或者是壳管式结构，不同的结构具有不同的传热面积大小。

其中，壳管式换热器由于采用了管束，可以大大增大传热面积，从而提高换热效率。

同时，传热面积与传热介质的流速也有关系。

当传热介质的流速增加时，会增强传热面积与流体之间的传热过程，从而增加换热量。

四、温度差对换热量的影响温度差是指热源和热负载之间的温度差异。

容积式换热器及类型构造和优缺点容积式换热器及类型构造与优缺点有哪些？容积式换热器重要由贮水罐体、换热盘管管束、热媒进出口、冷热水进出口及各种仪表和安全阀接口等构成。

容积式换热器可省掉热水箱（罐），热媒通人盘管管束与罐体内的水进行换热，使罐内水温上升而达到使用热水要求，属间接加热方式。

容积式换热器种类很多，从外型上可分立式和卧式换热器；从热媒性质可分汽水型和水水型，即热媒可采纳蒸汽或高温水；从罐体内结构而分有容积式和半容积式（半即热浮动盘管式）等类型。

容积式换热器，其罐体内充分水，冷水自换热器底部进入，热水从罐体顶部流出。

在水流动过程中会形成局部滞流区（冷水区），换热不充分，水温上升较慢，尤其在卧式容积式换热器中更为明显。

容积式换热器的盘管管束固定在罐体内，通入热媒，换热较差。

同时，盘管管束上极易结水垢，水垢又导致传热本领降低，所以在运行中需常常检修除垢，加添维护和修理的难度和工作量。

目前，较少采纳该种形式的换热器。

容积式换热器因换热效率较低，又罐体较大，占地或占空间位置较大，一般卧式容积式换热器可设在高位（或低位）混凝土支墩上，立式可安装在地面混凝土墩上。

容积式换热器具有贮水量大，供水安全稳定的优点。

为提高换热本领，盘管管束可采纳紫铜管制作。

半容积浮动盘管又称半即热浮动盘管换热器，重要由罐体、浮动盘管管束、冷热水进出口、热媒（高压蒸汽或高温水）进出口、压力表、温度计、温度调整阀、压力调整调、电控箱、安全阀等构成。

半容积浮动盘管换热器的罐体内贮有较少的水量（又称有限量贮水），热媒进人浮动盘管管束内与从罐体底部进人的被加热的冷水进行热交换，被热媒加热后的水从罐体顶部流出以充足用户的要求。

虽贮水量较少但却能快速补充热量，通过温度调整阀等掌控，一般在热媒流量较为稳定时也会达到较好的效果，由于热媒和被加热的冷水的流动采纳了加强传热的措施，同时因盘管管束是在水中处于浮动状态，使被加热的水在罐体内产生扰动，这种扰动强化了传热效果，使盘管传热效率提高。

5000kw水水换热器参数一、引言二、换热器的工作原理及功能水水换热器通过将冷热介质分别流经两侧的管道，实现热量的传递。

其中，冷介质从一个管道进入换热器，通过与热介质的接触，吸收热量并升温；而热介质从另一个管道进入换热器，通过与冷介质的接触，失去热量并降温。

这样，热量的传递就完成了。

三、5000kw水水换热器的参数介绍1. 热量传递能力：5000kw是指换热器的额定热量传递能力，即单位时间内换热器能够传递的热量。

这个参数是选择换热器时非常重要的参考指标，一般与所需的冷却或加热负荷相匹配。

2. 温差：换热器在工作过程中，冷介质和热介质之间的温差是影响换热效果的重要因素。

较大的温差可以提高换热器的热效率，但同时也会增加换热器的体积和成本。

3. 流量：换热器的流量是指冷热介质在单位时间内通过换热器的体积或质量。

流量大小直接影响换热器的热交换效果，一般需要根据具体应用场景来确定。

4. 材料：换热器的材料选择直接关系到其使用寿命和性能稳定性。

根据介质的特性和工作环境，可以选择不同的材料，如碳钢、不锈钢、铜等。

5. 压力损失：换热器在工作时，由于流体的阻力和摩擦等因素，会导致一定的压力损失。

压力损失的大小取决于流速、管道直径等因素，需要在设计过程中进行合理估计和控制。

6. 清洗和维护：换热器在使用一段时间后，会因介质中的杂质、水垢等原因而产生堵塞或降低传热效率。

因此，换热器的设计应考虑到清洗和维护的便捷性，以便及时清理和保养。

四、5000kw水水换热器的应用领域5000kw水水换热器应用广泛，常见于以下领域：1. 工业生产：如化工、石油、冶金、纺织等领域的加热或冷却过程中的热交换；2. 暖通空调系统：用于冷却或加热建筑物内部的空气，提供舒适的室内环境；3. 发电厂：用于提取发电设备的余热，提高能源利用效率；4. 制药工业：用于药品生产中的热交换过程。

五、换热器的优势和挑战1. 优势：水水换热器具有换热效率高、传热面积大、适用范围广等优点，可以满足不同领域的热交换需求。

水水换热器的工作原理
水水换热器是一种将两个水流在一定条件下进行热量交换的装置。

其工作原理可概括如下：
1. 原理：
水水换热器利用两个水流之间的温度差异来传递热量，即将热水和冷水通过换热器分别进入不同的管道，并在换热器内进行热量交换，使得热水的温度降低，冷水的温度升高。

2. 过程：
a. 热水进口：热水通过换热器的一个管道进入设备，其温度通常较高。

b. 热水出口：经过热量交换后，热水的温度降低，从换热器的另一个管道中流出。

c. 冷水进口：冷水通过换热器的第三个管道进入设备，其温度通常较低。

d. 冷水出口：经过热量交换后，冷水的温度升高，从换热器的第四个管道中流出。

3. 传热方式：
水水换热器主要通过对流传热来实现热量交换。

当热水和冷水在换热器内经过多个细小的管道时，两者之间存在温度差异，导致水流在管道内发生对流。

这种对流现象促使热量从热水一侧传递到冷水一侧，实现热量交换。

4. 设计参数：
水水换热器的设计参数包括换热表面积、热水和冷水的流量、
进出口温度差等。

这些参数的设定与具体的热量需求和流体性质有关，通过合理选择可以提高换热效率。

总结来说，水水换热器的工作原理是通过热水和冷水之间的温度差异，利用对流传热的方式，使两者在换热器内进行热量交换，实现温度的升降。
