2021-2022 学年第一学期期末学业质量检测九年级物理试卷（卷Ⅰ）考生注意：1.本试卷满分 100 分，考试时间为 90 分钟；2.答题一律用黑、蓝色钢笔或圆珠笔3.请将试卷答案答在答题卡上一、选择题：（本大题共 15 小题，1--12 题为单选题每小题 3 分，13--15 小题为多选题，每小题 3 分，漏选得 2 分，多选、错选不得分，共 45 分。
）1．有关分子热运动及热现象，下列说法正确的是（）A．扩散现象只能发生在固体和液体中B．分子间存在相互作用的引力和斥力C．0℃的冰块没有内能D．扫地时尘土飞扬，说明分子不停地做无规则运动答案：B2．小明根据下表提供的几种物质的比热容得出以下四个结论，其中正确的是（）几种物质的比热容[J/（kg•℃）]水4.2×103冰2.1×103酒精2.4×103沙石0.92×103煤油2.1×103铝0.88×103水银0.14×103铜0.39×103A．一杯水比一桶煤油的比热容小B．液体的比热容一定比固体的比热容大C．质量相等的水和煤油吸收相同的热量，煤油升高的温度更多D．比热容是物质自身的性质之一，只和物质的种类有关答案：C3．下列物品中，在通常情况下都是导体的是（）A．玻璃棒、橡胶棒、油B．铅笔芯、硬币、铜丝C．金属勺、塑料尺、空气D．陶瓷碗、人体、塑料答案：B4．以下描述中的“发热”现象，其改变内能的方式与其他三个不同的是：（）A.锯木头锯条发热B.铁丝反复弯折后发热C.阳光下路面发热D.搓手时手掌发热答案：C5.如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则灯L1和L2两端的电压分别为（）A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V答案：A6．关于家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时手不能接触笔尾金属体B．家庭电路中电流过大的原因一定是家庭电路中某处发生了短路C．发生触电事故时，首先要切断电源再进行施救D．保险丝烧断后应换一根铜丝来代替答案：C7. 有一种智能锁，需要通过“密码+人脸”两次识别成功才能开锁。
密学校 班级 姓名 学号密 封 线 内 不 得 答 题人教版2021-2022学年度第一学期期末检测试卷九年级 物理（满分：100分 时间：60分钟）一、单项选择题（本题包括10个小题每小题3分，共30分．每小题只有一个选项符合题意，多选或不选均得0分） 1．（3分）下列常见的自然现象，能用分子热运动知识解释的是（ ） A ．春天，柳枝吐芽 B ．夏天，山涧瀑布 C ．秋天，菊香满园D ．冬天，雪花飘飘2．（3分）如图所示是内燃机的四个冲程，其中将内能转化为机械能的冲程是（ ）A ．B ．C ．D ．3．（3分）在便携式充电宝给手机电池充电的过程中，充电宝相当于电路中的（ ） A ．导线B ．开关C ．电源D ．用电器4．（3分）如图所示，电源电压6V ，开关闭合时电压表示数3.8V ，则（ ）A ．L 1两端电压3.8VB ．L 2两端电压3.8VC ．L 2 两端电压2.2VD ．电源、L 2的电压之和为3.8V 5．（3分）对使用以下实验装置所研究物理问题的描述，正确的是（ ）A ．用来演示磁场对通电导线的作用B ．用来演示电磁感应现象C ．用来演示电磁铁的极性与电流方向的关系D ．用来演示导线周围存在的磁场6．（3分）关于温度、内能、热量，下列说法正确的是（ ） A ．物体温度越高，含有的热量越多密封 学校 班级 姓名 学号密 封 线 内 不 得 答 题B ．物体运动越快，内能越大C ．热传递能改变物体的内能D ．0℃的冰块，其内能为零7．（3分）如图是常用的带有多插孔的插排。
小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。
某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。
则下列说法中正确的是（ ）A ．插排上的插孔与指示灯是串联关系B ．“跳闸”的原因一定是电路发生了断路C ．“跳闸”的原因一定是电路发生了短路D ．“跳闸”的原因可能是电路总功率过大8．（3分）如图所示的电路中，为使灯L 1和L 2并联，应（ ）A ．闭合开关S 1、S 2，断开S 3B ．闭合开关S 1、S 3，断开S 2C ．闭合开关S 2、S 3，断开S 1D ．同时闭合开关S 1、S 2、S 39．（3分）标有“220V ，40W ”和“220V ，60W ”的两只灯泡L 1、L 2串联在电路中时，两灯泡均发光，实际消耗的功率分别为P 1和P 2，则（ ） A ．P 1＞P 2B ．P 1＝P 2C ．P 1＜P 2D ．无法确定10．（3分）如图，R 为光敏电阻，其阻值随光照强度的增大而减小，R 1是定值电阻。
上海市杨浦区2021年中考一模（即期末）物理试题及答案上海市杨浦区2021年中考一模(即期末) 物理试题及答案（完卷时间： 90分钟满分：100分） 2021.1考生注意：1．答题时，考生务必按要求在答题纸规定的位置上作答，在草稿纸，本试卷上答题一律无效；2．第四大题计算题必须在答题纸的相应位置上写出证明或计算的主要步骤。
一、选择题（每题2分，共20分）1. 首先发现通电直导线周围存在磁场的科学家是A 安培B 奥斯特C 欧姆D 伏特2. 某桶装水上标有“净含量11L”的字样，该桶装水的质量最接近A 1.1千克B 11千克C 2.2千克D 22千克 3. 下列装置中，不是利用大气压强工作的是A 用注射器注射药液B 吸管吸饮料C 吸盘挂钩D 吸尘器 4. 沙滩上留有深浅相同，大小不同的两对脚印，则A 大脚印的人对沙滩的压强大B 小脚印的人对沙滩的压力大C 大、小脚印的人对沙滩的压力相同 D 大、小脚印的人对沙滩的压强相同 5. 下列事例中，运用相同科学研究方法的是① 用光线描述光的传播；② 用水流比作电流；③ 用磁感线描述磁场；④ 用总电阻替代两个串联的电阻。
A ①、②B ①、③C ②、④D ③、④ 6. 如图1所示电路中R1＞R2，电键闭合后，电压表V的示数为6V，则电压表V1的示数A 等于6VB 大于3VC 等于3VD 小于3V甲乙丙图2 7. 如图2所示，在物理实验中小明把鸡蛋放入盛水的杯中，鸡蛋沉在杯底如图甲；向图1杨浦区初三物理本卷共7页第- 1 -页杯中加盐，鸡蛋悬浮如图乙；再加盐，鸡蛋漂浮如图丙。
在这三种情况中，各物理量之间的关系正确的是A 鸡蛋受到的浮力F甲＜F乙＜F丙B 鸡蛋排开液体的质量m甲＝m乙＞m丙C 鸡蛋受到的浮力F甲＜F乙＝F丙D 液体对容器底部的压强p甲＝p乙＞p丙 8. 如图3所示电路，电源电压保持不变，灯L、电阻R可能出现了故障，闭合电键S，灯不亮，电压表有示数，则电路的故障情况是A 可能是电阻R断路，电流表无示数B 可能是灯L短路、电阻R断路，电流表无示数C 可能是电阻R短路，电流表有示数D 可能是灯L断路、电阻R短路，电流表无示数图3 S L V R A 9. 在图4所示的电路中，电源电压保持不变。
2022年上海市杨浦区中考一模（2021-2022学年九年级上学期期末质量检测物理试卷）物理试题2022年杨浦区初三物理一模答案1．C【详解】体积、质量和电阻都不是物体本身的特性，不能用来鉴别物质，密度是物体本身的一种特性，可以用密度来鉴别物质；故选C。
2．C【详解】研究得出“导体中电流与电压的关系”的科学家是欧姆，规律叫欧姆定律，故ABD不符合题意，C 符合题意。
故选C。
3．B【详解】A．密度计是利用物体浮沉条件工作的，故A不符合题意；B．茶壶的壶身和壶嘴是两个上端开口，下端相连的容器，是利用连通器原理工作的，故B符合题意；C．抽水机是利用大气压来工作的，故C不符合题意；D．注射器在抽取药液时是利用大气压来工作的，故D不符合题意。
故选B。
4．A【详解】A．尖锐的逃生锤尖是在压力一定时通过减小受力面积的方法来增大压强的，故A符合题意；BCD．较宽的书包带、宽大的骆驼脚掌、有很多轮子的拖车均是在压力一定时通过增大受力面积的方法来减小压强的，故BCD项不符合题意。
故选A。
5．B【详解】一张纸的重力约为0.05N，则70页练习册为35张，总重力约为G总=nG=35×0.05N=1.75N一张纸的面积约为0.0 6m2，则它对桌面的压强由计算可知，它对桌面的压强最接近35Pa，故ACD不符合题意，B符合题意。
故选B。
6．C【详解】小球漂浮在酒精中，排开酒精的质量为0.2千克，根据物体的浮沉条件可知，小球的重力小球漂浮在水中，根据物体的浮沉条件及阿基米德原理可知，小球排开水的重力小球排开水的质量故ABD不符合题意，C符合题意。
故选C。
7．C【详解】AB．当开关S1、S2同时断开时，（a）电路图中R1单独连入电路；（b）电路图中R2和R3串联。
根据得，电流表A1和A2的示数为分别为据题知，即所以，。
故AB错误；CD．当开关S1、S2同时闭合时，（a）电路图中R1和R2并联；（b）电路图中R2被短路，R3被单独连入电路串联。

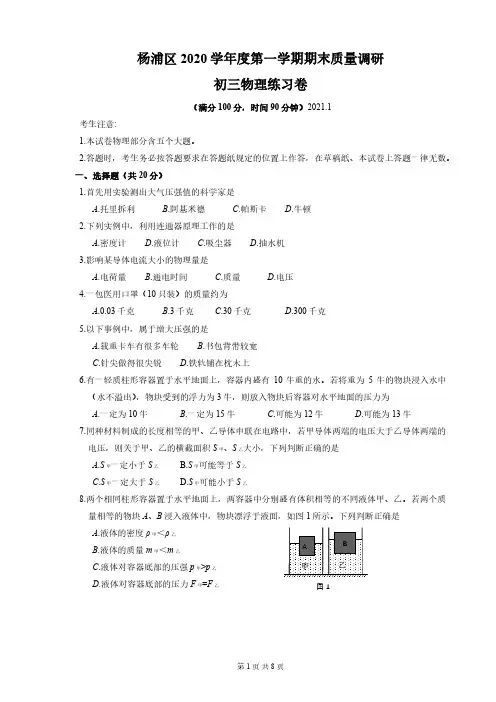

杨浦区2020学年度第一学期期末质量调研初三物理练习卷（满分100分，时间90分钟）2021.1考生注意:1.本试卷物理部分含五个大题。
2.答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无数。
一、选择题（共20分）1.首先用实验测出大气压强值的科学家是A.托里拆利B.阿基米德C.帕斯卡D.牛顿2.下列实例中，利用连通器原理工作的是A.密度计D.液位计C.吸尘器D.抽水机3.影响某导体电流大小的物理量是A.电荷量B.通电时间C.质量D.电压4.一包医用口罩（10只装）的质量约为A.0.03千克B.3千克C.30千克D.300千克5.以下事例中，属于增大压强的是A.载重卡车有很多车轮B.书包背带较宽C.针尖做得很尖锐D.铁轨铺在枕木上6.有一轻质柱形容器置于水平地面上，容器内盛有10牛重的水。
若将重为5牛的物块浸入水中（水不溢出），物块受到的浮力为3牛，则放入物块后容器对水平地面的压力为A.一定为10牛B.一定为15牛C.可能为12牛D.可能为13牛7.同种材料制成的长度相等的甲、乙导体申联在电路中，若甲导体两端的电压大于乙导体两端的电压，则关于甲、乙的横截面积S甲、S乙大小，下列判断正确的是A.S甲一定小于S乙B.S甲可能等于S乙C.S甲一定大于S乙D.S甲可能小于S乙8.两个相同柱形容器置于水平地面上，两容器中分别盛有体积相等的不同液体甲、乙。
若两个质量相等的物块A、B浸入液体中，物块漂浮于液面，如图1所示。
下列判断正确是A.液体的密度ρ甲＜ρ乙B.液体的质量m甲＜m乙C.液体对容器底部的压强p甲>p乙D.液体对容器底部的压力F甲=F 乙甲乙图1A B9.在图2所示的电路中，电源电压保持不变。
开关S 从闭合到断开时，变大的是A .电压表V 的示数B .电压表V 示数与电流表A 示数的乘积C .电流表A 的示数D .电压表V 示数与电流表A 示数的比值10.如图3所示，形状大小相同的实心长方体甲、乙置于水平地面上，对地面的压强分别为p 甲、p 乙。
A杨浦区2021学年度第一学期期末质量调研初三物理练习卷（完卷时间： 90分钟满分：100分）一、选择题（每题2分，共20分）1．下列各物理量中，可以用来鉴别物质的是A．密度B．重力C．质量D．体积2．家用白炽灯正常工作时的电流最接近A．0.05安B．0.2安C．1安D．2安3．如图1所示，下列装置中利用连通器原理工作的是（a）茶壶（b）用吸管喝饮（c）托里拆利实验（d）乳牛自动加水器A．（a）和（b）B．（c）和（d）C．（a）和（c）D．（a）和（d）4．如图2所示，电源电压为6伏，电压表示数为2.5伏，则A．L1两端电压为2.5伏B．L1两端电压为3.5伏C．L2 两端电压为3.5伏D．L2 两端电压为6伏5．如图3所示，电源电压恒定不变，R1的电阻为10欧，R２的电阻为20欧。
则电路的总电阻A．大于20欧B．小于10 欧C．等于30欧D．在10 欧与20 欧之间6．如图4所示，水平桌面上放着相同的两个平底试管A和B，其中分别装着质量相等密度不同的液体，A管竖直放置，B管倾斜放置，它们对管底的压强分别为p a与p b，则下列判断正确的是A．p a＝p b B．p a＜p b C．p a＞p b D．条件不够，无法判断7．两个相同的容器中，分别盛有甲、乙两种液体，将完全相同的两个小球分别放入容器中，当小球静止时，小球所处的位置如图5所示，两小球受到的浮力分别为F甲、F乙，甲、乙两种液体的密度分别为ρ甲、ρ乙，则下列判断正确的是A．F甲＜F乙，ρ甲＜ρ乙B．F甲＝F乙，ρ甲＜ρ乙C．F甲＝F乙，ρ甲＞ρ乙D．F甲＞F乙，ρ甲＞ρ乙R1R2S图1图3 图4L1L2VS（a ） （b ） （c ）AA8．小明和小华同学将均匀实心正方体沿竖直方向切去任意厚度A ，如图6（a ）所示，并将其分别置于剩余部分的下面或上面，如图6（b ）、（c ）所示。
三种放法对水平地面的压强分别为p a 、p b 、p c 。

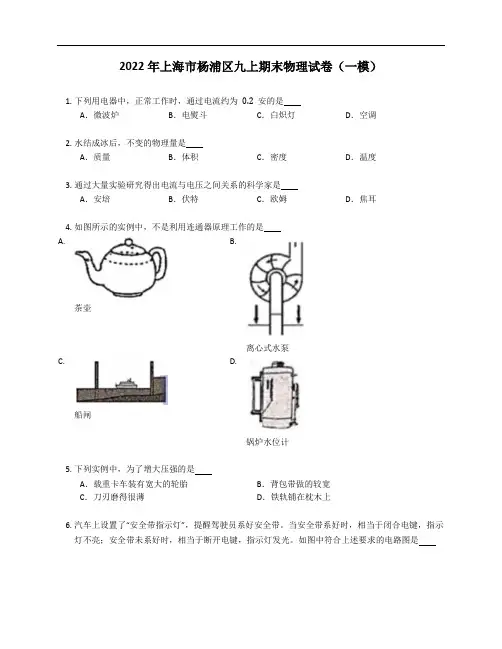

2022年上海市杨浦区九上期末物理试卷（一模）1.下列用电器中，正常工作时，通过电流约为0.2安的是A．微波炉B．电熨斗C．白炽灯D．空调2.水结成冰后，不变的物理量是A．质量B．体积C．密度D．温度3.通过大量实验研究得出电流与电压之间关系的科学家是A．安培B．伏特C．欧姆D．焦耳4.如图所示的实例中，不是利用连通器原理工作的是B.A.茶壶离心式水泵D.C.船闸锅炉水位计5.下列实例中，为了增大压强的是A．载重卡车装有宽大的轮胎B．背包带做的较宽C．刀刃磨得很薄D．铁轨铺在枕木上6.汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。
当安全带系好时，相当于闭合电键，指示灯不亮；安全带未系好时，相当于断开电键，指示灯发光。
如图中符合上述要求的电路图是A．B．C．D．7.在如图( a）、( b)所示电路中，电源电压相同且不变，电路元件均完好，电阻R2>R3，关于电流表A1与电流表A2的示数说法正确的是A．电流表A1的示数可能小于A2的示数B．电流表A1的示数一定大于A2的示数C．电流表A1的示数可能等于A2的示数D．电流表A1的示数一定小于A2的示数8.如图所示，两个相同的柱形容器分别盛有两种不同的液体，在容器中分别放入两个相同物体，当物体静止后两液面刚好相平，下列判断正确的是A．物体排开液体的质量m甲<m乙B．液体对容器底部的压强p甲=p乙C．容器对地面的压强p甲′=p乙′D．液体对容器底部的压力F甲>F乙9.在如图所示的电路中，电源电压保持不变。
现将电流表A1串接在电路a、b、c、d中的某一处，闭合电键S，向右移动滑动变阻器滑片P，电流表A与A1示数的比值变大，则电流表A1串接在A．a点B．b点C．c点D．d点10.如图所示，高度相等的均匀圆柱体A、B置于水平地面上，A对地面的压强大于B对地面的压强。
沿水平方向分别切去不同的厚度，A、B剩余部分对地面的压力恰好相等。
关于切去部分的质量Δm A、Δm B和厚度ΔℎA、ΔℎB的判断，正确的是A．ΔℎA>ΔℎB，Δm A=Δm B B．ΔℎA>ΔℎB，Δm A>Δm BC．ΔℎA<ΔℎB，Δm A>Δm B D．ΔℎA<ΔℎB，Δm A=Δm B11.首次测出大气压强数值的科学家是；“电流周围存在磁场”是丹麦科学家首先发现的。

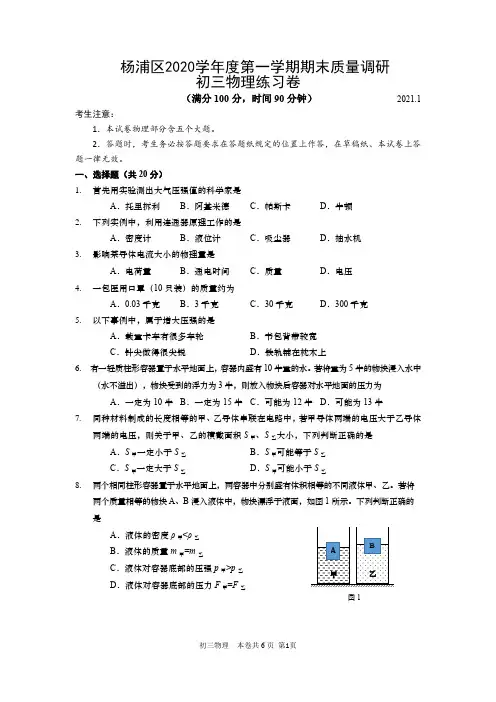

杨浦区2020学年度第一学期期末质量调研初三物理练习卷（满分100分，时间90分钟） 2021.1考生注意：1．本试卷物理部分含五个大题。
2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。
一、选择题（共20分）1. 首先用实验测出大气压强值的科学家是A ．托里拆利B ．阿基米德C ．帕斯卡D ．牛顿 2. 下列实例中，利用连通器原理工作的是A ．密度计B ．液位计C ．吸尘器D ．抽水机3. 影响某导体电流大小的物理量是A ．电荷量B ．通电时间C ．质量D ．电压4. 一包医用口罩（10只装）的质量约为A ．0.03千克B ．3千克C ．30千克D ．300千克5. 以下事例中，属于增大压强的是A ．载重卡车有很多车轮B ．书包背带较宽C ．针尖做得很尖锐D ．铁轨铺在枕木上6. 有一轻质柱形容器置于水平地面上，容器内盛有10牛重的水。
若将重为5牛的物块浸入水中（水不溢出），物块受到的浮力为3牛，则放入物块后容器对水平地面的压力为A ．一定为10牛B ．一定为15牛C ．可能为12牛D ．可能为13牛7.同种材料制成的长度相等的甲、乙导体串联在电路中，若甲导体两端的电压大于乙导体两端的电压，则关于甲、乙的横截面积S 甲、S 乙大小，下列判断正确的是A ．S 甲一定小于S 乙B ．S 甲可能等于S 乙C ．S 甲一定大于S 乙D ．S 甲可能小于S 乙8. 两个相同柱形容器置于水平地面上，两容器中分别盛有体积相等的不同液体甲、乙。
若将两个质量相等的物块A 、B 浸入液体中，物块漂浮于液面，如图1所示。
下列判断正确的是A ．液体的密度ρ甲<ρ乙B ．液体的质量m 甲=m 乙C ．液体对容器底部的压强p 甲>p 乙D ．液体对容器底部的压力F 甲=F 乙图1A B 乙甲9. 在图2所示的电路中，电源电压保持不变。
开关S 从闭合到断开时，变大的是A ．电压表V 的示数B ．电压表V 示数与电流表A 示数的乘积C ．电流表A 的示数D ．电压表V 示数与电流表A 示数的比值10. 如图3所示，形状大小相同的实心长方体甲、乙置于水平地面上，对地面的压强分别为p 甲、p 乙。
2021-2022学年上海市杨浦区九年级（上）期末物理试卷（一模）一、单选题（本大题共10小题，共20.0分）1.下列各物理量中，可以用来鉴别物质的是()A. 电阻B. 质量C. 体积D. 密度2.研究得出“导体中电流与电压的关系”的科学家是()A. 牛顿B. 帕斯卡C. 欧姆D. 伽利略3.下列生活器件中，利用连通器原理的是()A. 密度计B. 茶壶C. 抽水机D. 注射器4.下列实例中，属于增大压强的是()A. 尖锐的逃生锤尖B. 较宽的书包带C. 宽大的骆驼脚掌D. 有很多轮子的拖车5.九年级第一学期物理练习册共有70页，平放在水平桌面中央时，它对桌面的压强约为()A. 1帕B. 35帕C. 70帕D. 140帕6.小球漂浮在酒精中，排开酒精的质量为0.2千克。
若该小球漂浮在水中，则排开水的质量()A. 一定大于0.2千克B. 可能小于0.2千克C. 一定等于0.2千克D. 一定小于0.2千克7.在如图(a)、(b)所示电路中，电源电压相同且不变，电路元件均完好，无论开关S1、S2同时断开，还是同时闭合，观察到电流表A1与电流表A2示数始终相同。
关于电阻R1、R2、R3的判断，以下列式中正确的是()A. R3=R1+R2B. R2=R1+R3C. R1>R2>R3D. R3>R1>R28.相同柱形容器甲、乙置于水平地面上，容器内装有完全相同物块A、B，物块A与容器甲底部用一根细绳相连。
同时往两容器内注水，直至水面相平，如图所示。
下列判断正确的是()A. 此时物块受到的浮力F浮A=F浮BB. 此时容器对地面的压力F甲=F乙C. 此时容器对地面的压强p甲>p乙D. 此时水对容器底部的压力F水甲=F水乙9.在如图所示的电路中，电源电压保持不变。
闭合开关S，当滑动变阻器的滑片P由最右端向中间移动时，变小的是()A. 电流表A示数与电流表A1示数的差值B. 电流表A示数与电流表A1示数的比值C. 电压表V示数与电流表A示数的比值D. 电压表V示数与电流表A1示数的比值10.如图所示，均匀正方体甲、乙放置在水平地面上，它们的质量分别为m甲、m乙，对地面的压强分别为p甲、p。
现沿水平方向均切去相同厚度后，甲、乙对地面的压力变化量相等，则()乙A. m甲>m乙，p甲>p乙B. m甲<m乙，p甲>p乙C. m甲>m乙，p甲<p乙D. m甲<m乙，p甲<p乙二、填空题（本大题共10小题，共34.0分）11.上海地区家庭照明电路电压为______伏。
家用冰箱与控制它的开关之间是______连接，家用冰箱与其它家用电器之间是______连接(选填“串联”或“并联”)。
12.我国科技近年来飞速发展，C919国产大客机采用铝锂合金来减轻机身重力，这是应用了______知识。
辽宁号航母满载时的质量约为6.5万吨，能平稳浮在海面上，这主要应用了______原理。
奋斗者号潜水器能下潜至深海而不被压扁，是因为它的外壳能承受海水产生的巨大______。
13.我们的地球被一层厚度约为80～100千米的大气层包围着。
由于大气受到______作用，大气会对处于其中的物体产生压强，我们称它为大气压强。
意大利科学家______首先用实验测定了大气压强的值。
而大气压强的大小与海拔高度有关，海拔高度越高，大气压强越______。
14.材料与长度相同的两根合金丝甲、乙，甲的电阻小于乙的电阻，则甲的横截面积______乙的横截面积。
若将它们并联在同一电路中，甲两端的电压______乙两端的电压。
若将它们串联在同一电路中，甲两端的电压______乙两端的电压。
(选填“大于”、“小于”或“等于”)15.5秒内通过某导体横截面的电荷量为2库，则通过该导体的电流为______安，此时导体两端的电压为8伏，导体的电阻为______欧。
若通过该导体的电流变为100毫安，该导体的电阻为______欧。
16.如图是油量表的工作原理图，R是一段弧形电阻。
闭合开关S，当油量增加的过程中，弧形电阻R的阻值______，电压表V示数______，电压表V示数变化量与电流表A示数变化量的比值______。
(选填“增大”、“减小”或“不变”)17.在“测定铝块的密度”实验中，用______测量铝块的质量。
测量铝块的体积时，先在量筒中倒入50毫升水，再将系有细线的铝块浸没在水中，如图所示，铝块的体积为______立方厘米，在“验证阿基米德原理”实验的过程中，实验目的是验证浸在液体中物体受到的______与______的大小关系。
18.在“探究液体内部的压强与哪些因素有关”实验中，已知三个容器里面的液体种类相同，通过观察U形管两边液面的______来判断液体内部的压强大小。
分析比较如图情景，可得初步结论：______；为了得到普遍规律，可换用______重复实验。
在“用滑动变阻器改变电路中的电流”实验中，闭合开关前，应将变阻器的滑片移至一端，使其连入电路中的阻值______。
19.在如图所示的电路中，电源电压为U0且保持不变。
闭合开关S，发现电压表示数始终为U0。
若电路中仅有一处故障，且只发生在电阻R1、R2上，请根据以上信息，写出开关S闭合前后电流表示数的变化情况及对应的故障。
______。
20.如图1所示，在固体一侧施加压力，固体的另一侧能对外产生大小相同的压力。
小杨猜想密闭液体也有上述规律。
为了验证猜想，他在两个针筒内装满水并水平放置，两针筒的端口用橡皮管紧密连接，再在右侧针筒活塞处连接数字测压计，对左侧针筒活塞向右施加大小为12牛的力F左，当两活塞静止时，测压计示数如图2(a)所示。
最后他更换右侧的针筒重复实验，如图2(b)所示。
(活塞横截面积大小关系S A：S B：S C=1：2：3)①分析比较图2现象，请判断小杨的猜想是否正确，并写出依据。
______。
②进一步分析比较图2中右侧产生的压力F右与右侧活塞面积S右比值、左侧施加的压力F左与左侧活塞面积S左比值的大小，可得结论：______。
③如图3是液压千斤顶的原理示意图，请用上述结论解释“用较小的力顶起一辆轿车”的工作原理。
______。
三、作图题（本大题共3小题，共8.0分）21.在如图所示中，重为2牛的物块静止在水平地面上，请用力的图示法画出该物块对地面的压力。
22.在如图电路中，在电源、电流表、电压表中选择两个元件符号填入电路空缺处。
要求：开关S闭合后，小灯L1与L2串联。
23.在如图所示的电路中有两根导线尚未连接，以笔画线代替导线补上。
补上后要求：闭合开关S，滑动变阻器的滑片向右移动时，电流表示数变小，小灯亮度不变。
四、实验探究题（本大题共2小题，共14.0分）24.现有器材：电源(电压为1.5伏的整数倍)，待测电阻、电流表、电压表、开关各一个，滑动变阻器两个(分别标有“10Ω1A”、“20Ω1A”字样)，以及导线若干。
小华要做“用电流表、电压表测电阻”实验，他选择其中一个滑动变阻器，先正确串联电路，再将电压表并联在电路中。
移动滑动变阻器滑片至最大阻值处，再闭合开关，观察到电流表与电压表示数如图所示。
继续移动滑片至a处，观察到电流表与电压表的指针均偏转了3小格。
①小华将电压表并联在______两端(选填“电源”、“待测电阻”或“变阻器”)。
②写出图中电流表与电压表示数并说明理由。
______。
③请计算出滑片在a处时待测电阻阻值：______。
(电阻精确到0.1欧)25.为研究物体浸入液体的过程中，测力计示数减小量与哪些因素有关，小明设计了方案进行实验。
小明用测力计将实心圆柱体A悬挂在空容器中，如图所示，此时测力计示数F0为8.0牛，然后逐次向容器中注入液体，并将圆柱体下表面至液面的距离ℎ、相应的测力计示数F记录在表一中。
为进一步探究，小明换用材料、体积与圆柱体A相同，但形状不同的实心圆柱体B重复实验，并将测得的数据记录在表二中。
表一：(圆柱体A)实验序号ℎ(厘米)F(牛)1 3.07.42 6.0 6.839.0 6.2412.0 5.6515.0表二：(圆柱体B)实验序号ℎ(厘米)F(牛)6 2.07.27 4.0 6.48 6.0 5.698.0 5.21010.0①分析比较实验序号1～4(或6～8)数据中F和ℎ的关系及相关条件，可得出的初步结论是：同一圆柱体在同种液体中，______。
②分析比较实验序号1～4(或6～8)数据中F与F0的差值ΔF和ℎ的关系及相关条件，可得出的初步结论是：同一圆柱体在同种液体中，______。
请用学过的知识，解释这个结论。
______。
③继续分析表一和表二的数据，发现实验序号9的数据不适用于题②的结论，可能的原因是______。
④进一步分析表一和表二的数据，可得：实验序号5中，F为______牛。
实验序号10中，F为______牛。
五、计算题（本大题共4小题，共24.0分）26.体积为3×103米 3的物体浸没在水中，求物体受到的浮力．27.在如图(a)所示的电路中，电源电压为10伏且保持不变，滑动变阻器R上标有“3A”字样，且滑片P在最大阻值处。
闭合开关S，电流表A1示数为2安，电流表A的示数如图(b)所示。
求：①电阻R1的阻值。
②移动变阻器滑片P，在保证电路中各元件不损坏的情况下，求连入电路R2的阻值范围。
28.在如图a所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，变阻器R2上标有“1A”字样。
闭合开关S，电路中的电流为0.4安，电压表的表盘如图b所示。
①求电阻R1两端的电压U1。
②移动滑片P，发现滑片移至变阻器两端的过程中，所有元件都能正常工作。
接着用阻值为10欧的电阻R0替换R1，再次闭合开关S，在电路中各元件不损坏的情况下，移动滑片P，发现电压表示数最大变化量为6伏。
且与接入R1时相比，电压表示数的最大值相差2伏。
(a)小杨根据上述信息，计算两次电压表示数的最大值。
他的计算过程如下：当R1连入电路时，若I大=1安，U1大=I1大R1=I大R1=1安×20欧=20伏>15伏，=15伏。
U1大当R0连入电路时，因为电压表示数的最大值相差2伏，所以U0大=13伏。
请判断小杨的计算过程是否合理，并写出理由。
若不合理，写出正确的计算过程。
(b)求滑动变阻器R2的最大阻值。
29.轻质薄壁柱形容器甲、乙放在水平地面上(容器足够高)，它们的底面积均为2S。
如图所示，质量为2m、底面积为S的柱体A竖直放置在容器甲底部，容器乙内盛有质量为6m的水。
①若容器乙中水深度为0.6米，求水对容器乙底部的压强p水。
②现从容器乙中抽取部分水，并倒入容器甲中(A始终与容器甲底部接触)。
此时两容器对地面的压力相等，水对容器底部的压强分别为p甲水、p乙水。
