羊圈舍设计图

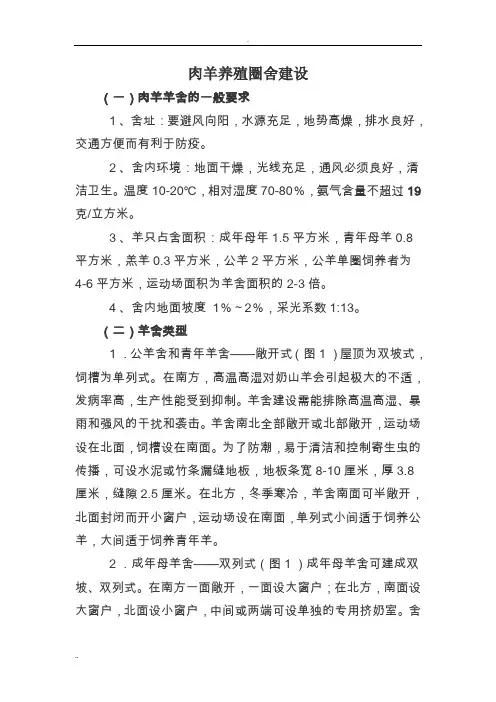

肉羊养殖圈舍建设（一）肉羊羊舍的一般要求１、舍址：要避风向阳，水源充足，地势高燥，排水良好，交通方便而有利于防疫。

２、舍内环境：地面干燥，光线充足，通风必须良好，清洁卫生。

温度10-20℃，相对湿度70-80％，氨气含量不超过19克/立方米。

３、羊只占舍面积：成年母年1.5平方米，青年母羊0.8平方米，羔羊0.3平方米，公羊2平方米，公羊单圈饲养者为4-6平方米，运动场面积为羊舍面积的2-3倍。

４、舍内地面坡度1％～2％，采光系数1:13。

（二）羊舍类型１．公羊舍和青年羊舍——敞开式（图１）屋顶为双坡式，饲槽为单列式。

在南方，高温高湿对奶山羊会引起极大的不适，发病率高，生产性能受到抑制。

羊舍建设需能排除高温高湿、暴雨和强风的干扰和袭击。

羊舍南北全部敞开或北部敞开，运动场设在北面，饲槽设在南面。

为了防潮，易于清洁和控制寄生虫的传播，可设水泥或竹条漏缝地板，地板条宽8-10厘米，厚3.8厘米，缝隙2.5厘米。

在北方，冬季寒冷，羊舍南面可半敞开，北面封闭而开小窗户，运动场设在南面，单列式小间适于饲养公羊，大间适于饲养青年羊。

２．成年母羊舍——双列式（图１）成年母羊舍可建成双坡、双列式。

在南方一面敞开，一面设大窗户；在北方，南面设大窗户，北面设小窗户，中间或两端可设单独的专用挤奶室。

舍内水泥地面，有排水沟，舍外设带有凉棚和饲槽的运动场。

舍内设有饲槽和栏杆。

温暖地区，羊舍两端开门，较冷的地方，可一端开门，一端设挤奶室。

整个羊舍人工通风，羊床厚垫蓐草。

３．羔羊舍——保暖式（图１）羔羊舍在北方关键在于保暖，若为平房，其房顶、墙壁应有隔热层，材料可用蛭石、锯末、刨花、石棉、玻璃纤维、膨胀聚苯乙烯等。

舍内为水泥地面，排水良好，屋顶和正面两侧墙壁下部设通风孔，房的两侧墙壁上部设通风扇。

室内设饲槽和喂奶间，运动场以土地面为宜，中部建筑运动台或假山。

（三）养羊羊舍的设施和设备１．饲槽：饲槽可用砖和水泥砌成，也可用木料制成。

南方楼式和现代式肉羊养殖场设计图纸大全南方楼式羊舍建设图纸南方夏季高温、多雨、潮湿，因此，羊舍要建在干燥、排水良好和背风的地方，要能防热、防湿、防风雨，还应靠近放牧地和清洁的水源。

羊舍隔层用木条铺做，木条间距以保持羊脚不落空为宜。

隔层与地面距离一般为1.2米~1.5米，保持羊舍透风，便于清理粪便。

羊舍高度应保持在2米左右，可达到防水、透风、隔热。

(如下图) 羊舍建设之木板羊床（图1）悬空式木板地面养羊场（图2）悬空式养羊场（图3）用竹片或木条安装漏缝板作为羊舍地板，板面横条宽3CM~5CM，漏缝宽1CM~1.5CM，板面过宽易积粪，漏缝过狭易造成羊只踩空折断羊腿。

漏缝板朝阳面为斜坡进入运动场。

斜坡阔度以1．0～1．2m为宜，坡度小于45度。

积粪斜面坡度应以30~45度为佳，利于日常粪便排放冲洗。

一般羊舍每只种公羊占用面积不少于1．5—2．0平方米，青年羊0．5～0．8平方米，妊娠或哺乳母羊2平方米，每舍栏存以不超过30只为宜，运动场大小据羊群数量种类而定，运动场边缘为1．5m 左右高的围墙。

漏缝板背阳面安排草料架、水槽和人行道。

人行道宽度为0．8m左右，羊舍中柱与柱之间为木栅栏，特别防范羔羊窜逃或窜入粪池。

漏缝板背阳面木栅栏附着草料架，草料架高度视羊群个体大小而定，水槽置于草料架两侧。

下图为：楼式羊舍建设图纸养羊场之楼式羊舍建设图纸标准化羊舍建设设计图标准化羊舍俯瞰图标准化羊舍正面图标准化羊舍侧面图标准化羊舍青贮窖平面图现代化羊舍、羊床设计图以下羊舍设计图主要是针对规划养羊朋友而设计，下面由嘉祥县锦程养殖场提供，包含了羊舍建设的尺度，已经羊床的设计。

此羊舍南北地区均可建设。

1.羊舍为双列式单层砖木结构，长30米，宽7.5米（含1.5米饲喂通道），高5米，运动场位于羊舍后方宽4米，砖砌高1.5米。

2.羊舍圈内地板采用漏缝地板设计，根据羊的不同年龄大小，木条间隔小羊1.5~2厘米，大羊2~2.5厘米。

羊场建设参考数据
1、羊舍面积：每只所需羊舍面积如下：成年种公羊为4．0—6．0平方米；产羔母羊为1．5—2．0平方米；断奶羔羊为0．2—0．4平方米；其他羊为0．7—1．0平方米。

产羔舍按基础母羊占地面积的20％—25％计算。

2、运动场面积：运动场面积一般为羊舍面积的1．5—3倍
3、长度、跨度和高度：羊舍的长度、跨度和高度应根据所选择的建筑类型和面积确定。

双坡单列式羊舍为6．0米，双列式为10．0—12．0米；羊舍檐口高度一般为2．4—3．0米。

4、舍内走廊宽140厘米
5 、标准羊床建设
羊舍地势必须通风向阳，冬暖夏凉，主要技术参数如下：羊舍长度根据地势确定，宽400cm，羊舍前檐高300cm以上，羊床漏粪板长400cm，宽4cm，厚4cm，板间距2—3cm，距羊舍底部地面120cm以上，羊床前栏高100—120cm，羊床前栏由宽12—15cm、厚2cm的木板钉制，称为颈夹板，每块颈夹板在距漏粪板50cm处向上开挖一椭圆圆弧，上下长16cm，深4cm，两板圆弧相对相距（颈夹宽）7cm钉在前栏横梁上。

羊舍底部用水泥磨平，沿蓄粪池方向成30度以上坡度,羊粪尿随排粪沟排到舍外的积粪池或沼气池中。

羊舍前栏外部设内侧高20cm、外侧高35—40cm、内宽20cm的梯形状饲料槽和饮水装置。

羊床要分隔成长1—1.2米的公羊栏、1.2—1.5米长的带仔母羊和临产母羊栏，以及其它羊只栏三部分。

整个羊舍的建设要适合羊只的爱清洁、爱干净的生活习惯。

建成的羊舍空气流畅，光线充足，冬暖夏凉，便于打扫卫生，方便饲喂，给饲养的羊只创造一个舒适的环境，促进羊只的。

一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。

二是远离干道交通线（国道、省道、铁路、高速公路等）500米以上。

（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。

二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。

（三）场地布局：一是具备水源充足和良好通风条件。

二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。

三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。

四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。

二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。

同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。

1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过20立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。

②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。

③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。

④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为1：1.5或1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。

标准羊场建设图纸及实景图！“养羊帮帮你养羊”为您打造：饲料搭配、饲养管理、疾病防治、市场行情、技术交流平台。

标准化羊舍建设设计图标准化羊舍俯瞰图标准化羊舍正面图标准化羊舍侧面图标准化羊舍青贮窖平面图标准化羊舍青贮窖剖面图羊舍设计图：顶棚为三角形或拱形，砖墙结构。

每栋羊舍长50米，宽12米，中间走道，两边为养殖区，养殖区地面有15°的角。

墙高3米，砖墙厚度240mm。

羊圈舍的建设一、羊舍建设羊舍应选在地势高燥、排水良好，向阳的地方。

羊舍地面要高出地面20厘米以上。

建筑材料应就地取材。

总的要求是坚固、保暖和通风良好。

羊舍的面积可根据饲养规模而定，一般每只羊要保证1.0-2.0平方米。

每间羊舍不能圈很多羊，否则很不好管理，并增加了传染疾病的机会。

羊只多时，为方便饲养管理，应设饲养员通道，通道两侧用铁筋或木杆隔开，羊吃料和饮水时，从栏杆探出头采食或饮水。

羊舍的高度视羊舍的面积而定，如果是封闭羊舍，高度要考虑阳光照射的面积。

羊舍的管理要记住“泥猪净羊”、“羊不卧湿”和“圈暖三分膘”的道理，要定期消毒。

饲养规模较大要设有保暖设备的产房，最好是暖坑。

二、运动场羊舍紧靠出入口应设有运动场，运动场也应是地势高燥，排水也要良好。

运动场的面积可视羊只的数量而定，但一定要大于羊舍，能够保证羊只的充分活动为原则。

运动场周围要用墙围起来，周围栽上树，夏季要有遮阴、避雨的地方。

三、饲槽可以用水泥砌成上宽下窄的槽，上宽约30厘米，深25厘米左右。

水泥槽便于饮水，但冬季结冰时不好，也不容易清洗和消毒。

用木板做成的饲槽可以移动，克服了水泥槽的缺点，长度可视羊只的多少而定，以搬动、清洗和消毒方便的原则。

四、建设参数舍内走廊宽130厘米左右。

运动场墙高：小尾寒羊130厘米；山羊160厘米。

每个羊圈面积：480×450厘米2。

对应每圈设一面积为80×80厘米2后窗。

对应每圈在脊上设一可开关风帽。

羊的占地面积：种公羊1.5-2.0米2/头空怀母羊0.8-1.0米2/头。

一、规模养羊场建设选址布局标准（一）场址选择：猪、牛、羊、禽、蜂各类规模养殖场（户）建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设，同时必须具备以下条件：一是场址符合相关法律法规及区域内土地使用规划，不得位于《中华人民共和国畜牧法》明令禁止区域（基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等）。

二是远离干道交通线（国道、省道、铁路、高速公路等）500米以上。

（二）资格条件：一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》，两年内无重大疫病和产品质量安全事件发生。

二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案，具有完整的养殖档案登记证明资料。

（三）场地布局：一是具备水源充足和良好通风条件。

二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。

三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。

四是净道与污道分开，装畜台和销售区域与生产区保持隔离状态。

二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。

同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。

1、青贮设施建设要求：规格大小根据养殖场要求而定，一般不超过20立方米为宜，有地面式和半地面式两种，不管哪种青贮池都需在一方墙体上用木板建成取料门，地面式青贮池可建成青贮壕，即连续几个青贮池相通，池与池之间装料时用木板分隔，不管哪种式样的青贮池，要求建设达到以下标准要求：①无论用那种材料建造青贮设施，必须做到严密不透气。

②青贮设施不要靠近水塘、粪池，避免污水渗入，地下或半地下式青贮设施的底面，必须高出于地下水位。

③青贮设施的墙壁要平滑垂直，墙壁的角要圆滑，有利于青贮料的下沉和压实。

④要有一定的深度：青贮设施的宽度或直径一般应小于深度，宽、深比为1：1.5或1：2，以利于青贮料借助本身重力而压得紧实，并减少青贮设施里的空气，保证青贮料质量。

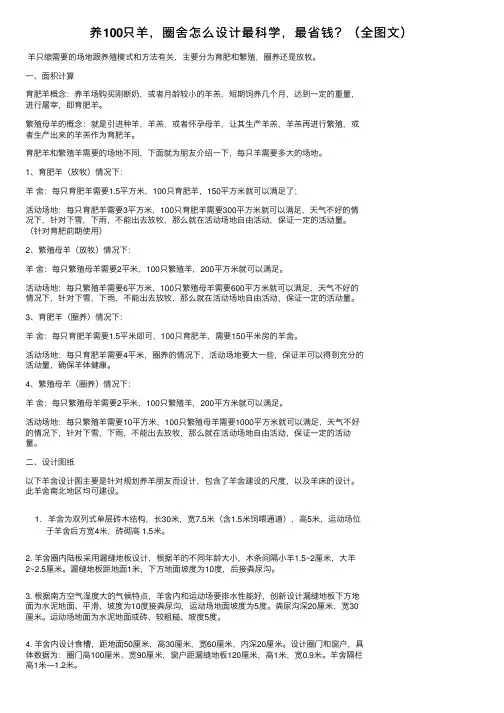

养100只⽺，圈舍怎么设计最科学，最省钱？（全图⽂）⽺只缩需要的场地跟养殖模式和⽅法有关，主要分为育肥和繁殖，圈养还是放牧。

⼀、⾯积计算育肥⽺概念：养⽺场购买刚断奶，或者⽉龄较⼩的⽺羔，短期饲养⼏个⽉，达到⼀定的重量，进⾏屠宰，即育肥⽺。

繁殖母⽺的概念：就是引进种⽺，⽺羔，或者怀孕母⽺，让其⽣产⽺羔，⽺羔再进⾏繁殖，或者⽣产出来的⽺羔作为育肥⽺。

育肥⽺和繁殖⽺需要的场地不同，下⾯就为朋友介绍⼀下，每只⽺需要多⼤的场地。

1、育肥⽺（放牧）情况下：⽺舍：每只育肥⽺需要1.5平⽅⽶，100只育肥⽺，150平⽅⽶就可以满⾜了；活动场地：每只育肥⽺需要3平⽅⽶，100只育肥⽺需要300平⽅⽶就可以满⾜，天⽓不好的情况下，针对下雪，下⾬，不能出去放牧，那么就在活动场地⾃由活动，保证⼀定的活动量。

（针对育肥前期使⽤）2、繁殖母⽺（放牧）情况下：⽺舍：每只繁殖母⽺需要2平⽶，100只繁殖⽺，200平⽅⽶就可以满⾜。

活动场地：每只繁殖⽺需要6平⽅⽶，100只繁殖母⽺需要600平⽅⽶就可以满⾜，天⽓不好的情况下，针对下雪，下⾬，不能出去放牧，那么就在活动场地⾃由活动，保证⼀定的活动量。

3、育肥⽺（圈养）情况下：⽺舍：每只育肥⽺需要1.5平⽶即可，100只育肥⽺，需要150平⽶房的⽺舍。

活动场地：每只育肥⽺需要4平⽶，圈养的情况下，活动场地要⼤⼀些，保证⽺可以得到充分的活动量，确保⽺体健康。

4、繁殖母⽺（圈养）情况下：⽺舍：每只繁殖母⽺需要2平⽶，100只繁殖⽺，200平⽅⽶就可以满⾜。

活动场地：每只繁殖⽺需要10平⽅⽶，100只繁殖母⽺需要1000平⽅⽶就可以满⾜，天⽓不好的情况下，针对下雪，下⾬，不能出去放牧，那么就在活动场地⾃由活动，保证⼀定的活动量。

⼆、设计图纸以下⽺舍设计图主要是针对规划养⽺朋友⽽设计，包含了⽺舍建设的尺度，以及⽺床的设计。

此⽺舍南北地区均可建设。

1. ⽺舍为双列式单层砖⽊结构，长30⽶，宽7.5⽶（含1.5⽶饲喂通道），⾼5⽶，运动场位于⽺舍后⽅宽4⽶，砖砌⾼ 1.5⽶。

100只波尔山羊的羊圈建设设计图发表时间:2013-6-4 12:50:22推荐指数:浏览次数:6410万元投资养殖波尔（100只基础母羊起步）1、需求：羊舍建筑面积：200平方；秸秆粉碎机一台；工人1-2人2、羊舍投入（1.5-2万元）：羊舍设计宽度10米，长度20米，双跨双栏模式；3、简易型羊舍：墙体采用空心砖，市场价格1元/块，顶部采用石棉瓦，市场价格10元/块左右，地面厚度3-5公分水泥地面，围栏采用水泥棒或圆竹竿，或者用钢管，食槽可以采用不锈钢铁皮定做。

下图为我们在场内建设一栋简易型羊舍：图一：羊舍外观，羊的运动场比室内大一倍，围栏采用水泥棒制品，市场价格4米长度一根16元。

围栏高度为1.2米，运动场门宽度为0.8-1米，方便于进出小推车即可。

通往室内的小门，高度为1-1.2米，宽度为0.8米。

窗户可根据实际情况来决定。

图二：羊舍内部.过道宽度为1.2-1.5米，围栏采用钢管制作，食槽采用不锈钢铁皮制作，食槽安装于距离地面40公分，食槽上口宽度为40公分，高度：前25公分，后15公分，底口宽度15公分即可。

围栏钢管之间的间隙为18公分，食槽上口高度距离横杆30公分，以方便于羊只深处头去食槽吃食。

图三：为羊舍顶部，采用水泥棒做横梁，间距可视情况而定。

图四：为顶部主梁，可采用2-3根水泥棒捆绑在一起做主梁。

图五：室内立柱由于室内跨度较大，在舍内用实心砖做成2*4柱子，支撑主梁。

图六：羊舍顶部采用石棉瓦，石棉瓦使用年限一般为8年左右。

以上六幅图片简单介绍了简易型羊舍，这种羊舍造价很低，一般存栏100只左右的圈舍，造价在1万左右，资金少的朋友可以考虑。

缺点就是需要勤打扫，冬季最好制作几个木排放到地面，供羊群趴窝休息。

双排山羊圈舍建设方案草图说明发表时间:2013-6-4 18:26:01推荐指数:浏览次数:431.羊舍为双列式单层砖木结构，长30米，宽7.5米（含1.5米饲喂通道），高5米，运动场位于羊舍后方宽4米，砖砌高1.5米。

农村简易羊舍设计模式图 Prepared on 22 November 2020
扶贫整村推进项目农户单列式羊舍
设
计
模
式
图
**县畜牧局
二〇一四年五月
肉羊单列式暖棚圈舍图纸

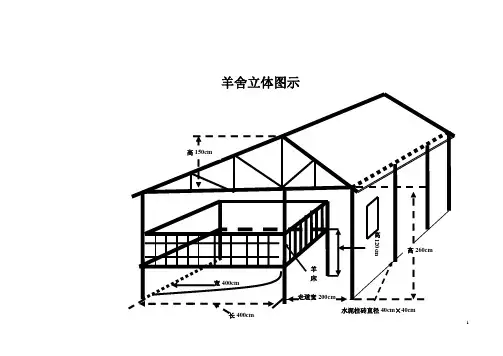

立体图
平面图
截面图（单位；厘米CM ）
补充说明：
1、圈舍尺寸：后墙与食槽内沿之间的距离为354cm，食槽内沿与扣棚前墙（饲喂通道）之间的距离为212cm，后墙高180cm，屋檐高250cm,扣棚前墙高120cm；
2、屋面处理：檩椽可选用木材或钢管，上铺竹帘或木板，上铺麦草，再使草泥，后铺石棉瓦或塑料瓦，力求保温；
3、墙体处理：羊舍三面墙体均为24cm砖墙，四角为37cm砖柱，后墙距地面高20cm处修建长×宽为50cm×30cm的通气口，后墙距地面高80cm处修建长×宽为60cm×40cm的窗户。

扣棚墙体为
12cm砖墙，每隔300cm砌24cm砖柱加固墙体,侧墙最顶端开一80cm×50cm的通气孔，所有墙体里外均要用砂浆收光；
4、拱棚处理：拱棚骨架采用竹片或钢精，固定在屋檐和扣棚前墙之间，外铺塑膜或塑料瓦；
5、食槽处理：食槽最好使用钢筋混凝土结构，磨光收光，槽底呈 U 字形，槽内沿高40cm，外沿高50cm，槽深25cm，上口宽40cm。

6、门设置：饲喂通道门宽120cm高180cm，靠近圈舍37cm砖柱安装；圈舍门宽120cm高180cm，靠近圈舍后墙20cm处安装；
7、圈舍长度：依据养殖数量而定。

这张为一个整体效果图
这张为从运动场的侧面看过去的一个侧面图：一共分为5个羊栏：下面那张为放大的尺寸图
这张为从进入羊舍大门的方向看过去的侧视图，两边为羊栏，中间为大门，上面为窗子，下面那张为放大的尺寸图
这张为从粪池看过去的侧视图，窗子尺寸同上面那张图
这张为俯视图，面积为25.78*20.6米
这张为从门那边看进去的剖面图：里面包括隔开羊栏的横木、食槽、排粪沟、顶梁、走道。

尺寸如下图梯形面为排粪沟，梯形的上部为羊床，这个是抬高了的，从地面抬高了0.4米，梯形的下面是挖低了的！向地面挖下0.2米
食槽的底面离羊床0.2米，也就是离地0.6米，食槽底窄上宽，分别为0.15和0.25米，食槽的里低外高，分别为0.13和0.15米
羊伸出头来吃食的横木与食槽之间的距离为0.2-0.25米我这里为0.23米其它横木之间的距离为0.15米
羊床木头厚为0.04米，宽为0.03米，我的羊床长为5米，分成两部份来做，所以长为2.5
羊床木头与木头之间的距离，太宽小羊脚会扭到，固0.015米是比较合适的一个距离
单个羊床的俯视图。
