养殖技术-羊场布局及羊舍建筑一、绒山羊场的规划第一,应体现建场方针,在满足生产要求前提下,作到节约用地,少占或不占耕地。
第二,建大型集约化绒山羊场时,应全面考虑粪尿和污水的处理和利用。
第三。
因地制宜,合理利用地形地物。
另外,应考虑今后的发展,在规划时应留有余地。
二、绒山羊场的布局通常绒山羊场分生产区和管理区管理区分布场部办公室和职工宿舍应设在羊场场外,以防外来人员进入场区,每栋羊舍内应有专门值班室。
生产区羊舍应建在场院内生产区中心,尽可能缩短运输路线,既要利于采光,又要便于防风;修建数栋羊舍时,应采取长轴平行配置,分成若干列,前后对齐,应留足够的运动场。
羊舍建筑应包括值班室、工具室、饲料室等。
在羊舍周围和舍与舍之间要进行道路规划。
道路两旁和羊场各建筑物四周都应种植树木,形成绿化带。
饲料加工室:小型羊场可将饲料加工室设在羊舍与管理区之间,同时要考虑运输方便问题;大型羊场应在生产区附近建立独立的饲料厂。
饲料库应靠近饲料加工厂且运输方便,小型羊场粗料库应设在羊舍附近。
三、羊舍建筑要求1.前墙高1.1米或1.3米,后墙高1.8米,舍内走廊宽1.0米,地面至最高点2.5米,跨度8米。
基础一般比墙宽10-15厘米。
2.棚舍部分应尽量增加厚度,不低于15厘米,棚表可覆瓦。
每间舍最好设一个可开关的换气孔,用于调节舍内空气质量与温度。
3.建筑面积一般每只羊最低占有面积:种公羊 1.5-2平方米,成年母羊0.8-1.6平方米,育成羊0.6-0.8平方米,怀孕或哺乳羊2.3-2.5平方米。
4.羊舍地面要平整、坚固耐用,高出舍外地面20-30厘米,并且地面应由里向外保持一定的坡度,以便清扫粪便和污水。
最好建成羊床,离地面高80-100厘米,床面的板条之间要有2厘米宽的缝隙。
5.羊舍内应有足够的光线,要求窗面积占地面面积的1/15,窗要向阳,距地面高1.5米以上,防止贼风直接袭击羊体。
羊进出舍门易拥挤,如门太窄,孕羊会因受挤压而流产,所以门应适当宽一些,一般宽3米、高2米为宜。
南方楼式和现代式肉羊养殖场设计图纸大全南方楼式羊舍建设图纸南方夏季高温、多雨、潮湿,因此,羊舍要建在干燥、排水良好和背风的地方,要能防热、防湿、防风雨,还应靠近放牧地和清洁的水源。
羊舍隔层用木条铺做,木条间距以保持羊脚不落空为宜。
隔层与地面距离一般为1.2米~1.5米,保持羊舍透风,便于清理粪便。
羊舍高度应保持在2米左右,可达到防水、透风、隔热。
(如下图) 羊舍建设之木板羊床(图1)悬空式木板地面养羊场(图2)悬空式养羊场(图3)用竹片或木条安装漏缝板作为羊舍地板,板面横条宽3CM~5CM,漏缝宽1CM~1.5CM,板面过宽易积粪,漏缝过狭易造成羊只踩空折断羊腿。
漏缝板朝阳面为斜坡进入运动场。
斜坡阔度以1.0~1.2m为宜,坡度小于45度。
积粪斜面坡度应以30~45度为佳,利于日常粪便排放冲洗。
一般羊舍每只种公羊占用面积不少于1.5—2.0平方米,青年羊0.5~0.8平方米,妊娠或哺乳母羊2平方米,每舍栏存以不超过30只为宜,运动场大小据羊群数量种类而定,运动场边缘为1.5m 左右高的围墙。
漏缝板背阳面安排草料架、水槽和人行道。
人行道宽度为0.8m左右,羊舍中柱与柱之间为木栅栏,特别防范羔羊窜逃或窜入粪池。
漏缝板背阳面木栅栏附着草料架,草料架高度视羊群个体大小而定,水槽置于草料架两侧。
下图为:楼式羊舍建设图纸养羊场之楼式羊舍建设图纸标准化羊舍建设设计图标准化羊舍俯瞰图标准化羊舍正面图标准化羊舍侧面图标准化羊舍青贮窖平面图现代化羊舍、羊床设计图以下羊舍设计图主要是针对规划养羊朋友而设计,下面由嘉祥县锦程养殖场提供,包含了羊舍建设的尺度,已经羊床的设计。
此羊舍南北地区均可建设。
1.羊舍为双列式单层砖木结构,长30米,宽7.5米(含1.5米饲喂通道),高5米,运动场位于羊舍后方宽4米,砖砌高1.5米。
2.羊舍圈内地板采用漏缝地板设计,根据羊的不同年龄大小,木条间隔小羊1.5~2厘米,大羊2~2.5厘米。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:1.5或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。

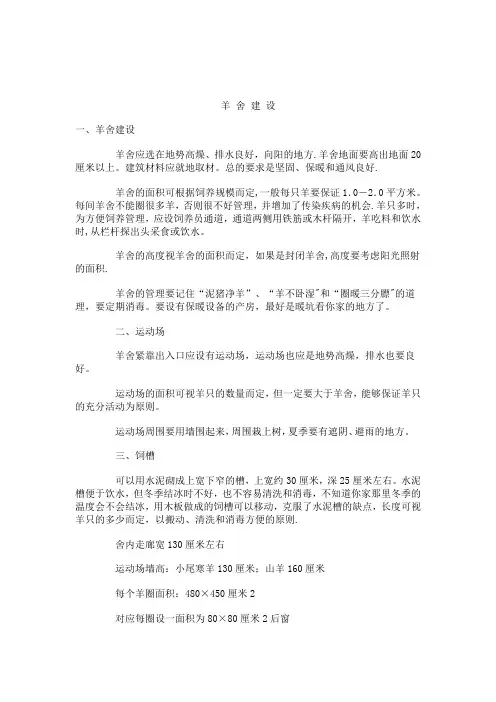

羊舍建设一、羊舍建设羊舍应选在地势高燥、排水良好,向阳的地方.羊舍地面要高出地面20厘米以上。
建筑材料应就地取材。
总的要求是坚固、保暖和通风良好.羊舍的面积可根据饲养规模而定,一般每只羊要保证1.0-2.0平方米。
每间羊舍不能圈很多羊,否则很不好管理,并增加了传染疾病的机会.羊只多时,为方便饲养管理,应设饲养员通道,通道两侧用铁筋或木杆隔开,羊吃料和饮水时,从栏杆探出头采食或饮水。
羊舍的高度视羊舍的面积而定,如果是封闭羊舍,高度要考虑阳光照射的面积.羊舍的管理要记住“泥猪净羊”、“羊不卧湿"和“圈暖三分膘"的道理,要定期消毒。
要设有保暖设备的产房,最好是暖坑看你家的地方了。
二、运动场羊舍紧靠出入口应设有运动场,运动场也应是地势高燥,排水也要良好。
运动场的面积可视羊只的数量而定,但一定要大于羊舍,能够保证羊只的充分活动为原则。
运动场周围要用墙围起来,周围栽上树,夏季要有遮阴、避雨的地方。
三、饲槽可以用水泥砌成上宽下窄的槽,上宽约30厘米,深25厘米左右。
水泥槽便于饮水,但冬季结冰时不好,也不容易清洗和消毒,不知道你家那里冬季的温度会不会结冰,用木板做成的饲槽可以移动,克服了水泥槽的缺点,长度可视羊只的多少而定,以搬动、清洗和消毒方便的原则.舍内走廊宽130厘米左右运动场墙高:小尾寒羊130厘米;山羊160厘米每个羊圈面积:480×450厘米2对应每圈设一面积为80×80厘米2后窗对应每圈在脊上设一可开关风帽羊的占地面积:种公羊1.5-2.0米2/头;空怀母羊0.8-1.0米2/头;妊娠或哺乳母羊2.0-2.3米2/头;幼龄羊0.5-0.6米2/头. 羊舍设计简图与说明:·舍内走廊宽130厘米左右·运动场墙高:小尾寒羊130厘米;山羊160厘米·每个羊圈面积:480×450厘米2·对应每圈设一面积为80×80厘米2后窗·对应每圈在脊上设一可开关风帽·羊的占地面积:种公羊1.5-2.0米2/头;空怀母羊0.8-1.0米2/头;妊娠或哺乳母羊2.0-2.3米2/头;幼龄羊0.5-0.6米2/头。
双列式奶山羊养殖小区规划平面图
场
区
主
道
布局说明:1、1000只规模双列式。
5栋羊舍,羊舍每栋长30米,共9间排布。
每间长3.3米,宽8米,为单列式饲养结构,单栋建筑面积270平米。
可饲养成羊200只。
2、每栋羊舍前面的区域为运动场,宽度根据实际情况可设置15—20米宽度,每栋横向之间要留3米宽
过道。
3、羊舍前开两个门、双侧开门,过道2米宽,过道两侧设置饲槽,宽度45厘米。
4、生活区根据需要设置面积。
5、办公室、兽医室设置1—2间房为宜,榨奶室面积要在120平米以上。
6、青贮区设置:按200公斤/羊.年贮存。
(600公斤/立方米,左右)
7、干草贮存区域根据实际需要合理布局。
8、两列羊舍之间为南北贯通的主路,路宽要在4米以上。

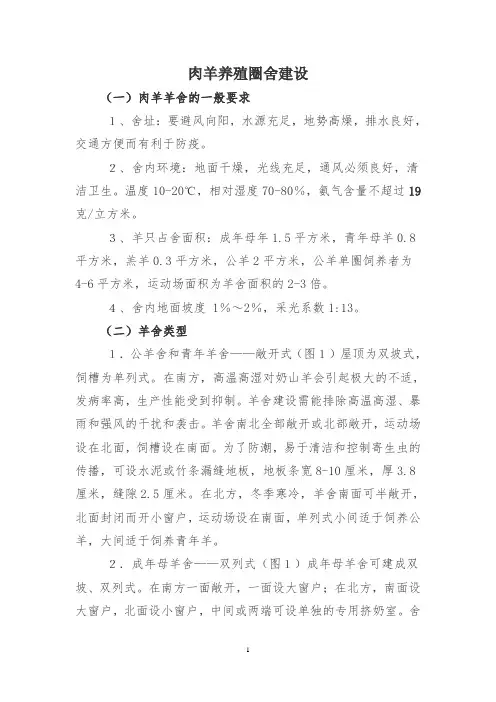

肉羊养殖圈舍建设(一)肉羊羊舍的一般要求1、舍址:要避风向阳,水源充足,地势高燥,排水良好,交通方便而有利于防疫。
2、舍内环境:地面干燥,光线充足,通风必须良好,清洁卫生。
温度10-20℃,相对湿度70-80%,氨气含量不超过19克/立方米。
3、羊只占舍面积:成年母年1.5平方米,青年母羊0.8平方米,羔羊0.3平方米,公羊2平方米,公羊单圈饲养者为4-6平方米,运动场面积为羊舍面积的2-3倍。
4、舍内地面坡度 1%~2%,采光系数1:13。
(二)羊舍类型1.公羊舍和青年羊舍——敞开式(图1)屋顶为双坡式,饲槽为单列式。
在南方,高温高湿对奶山羊会引起极大的不适,发病率高,生产性能受到抑制。
羊舍建设需能排除高温高湿、暴雨和强风的干扰和袭击。
羊舍南北全部敞开或北部敞开,运动场设在北面,饲槽设在南面。
为了防潮,易于清洁和控制寄生虫的传播,可设水泥或竹条漏缝地板,地板条宽8-10厘米,厚3.8厘米,缝隙2.5厘米。
在北方,冬季寒冷,羊舍南面可半敞开,北面封闭而开小窗户,运动场设在南面,单列式小间适于饲养公羊,大间适于饲养青年羊。
2.成年母羊舍——双列式(图1)成年母羊舍可建成双坡、双列式。
在南方一面敞开,一面设大窗户;在北方,南面设大窗户,北面设小窗户,中间或两端可设单独的专用挤奶室。
舍内水泥地面,有排水沟,舍外设带有凉棚和饲槽的运动场。
舍内设有饲槽和栏杆。
温暖地区,羊舍两端开门,较冷的地方,可一端开门,一端设挤奶室。
整个羊舍人工通风,羊床厚垫蓐草。
3.羔羊舍——保暖式(图1)羔羊舍在北方关键在于保暖,若为平房,其房顶、墙壁应有隔热层,材料可用蛭石、锯末、刨花、石棉、玻璃纤维、膨胀聚苯乙烯等。
舍内为水泥地面,排水良好,屋顶和正面两侧墙壁下部设通风孔,房的两侧墙壁上部设通风扇。
室内设饲槽和喂奶间,运动场以土地面为宜,中部建筑运动台或假山。
(三)养羊羊舍的设施和设备1.饲槽:饲槽可用砖和水泥砌成,也可用木料制成。

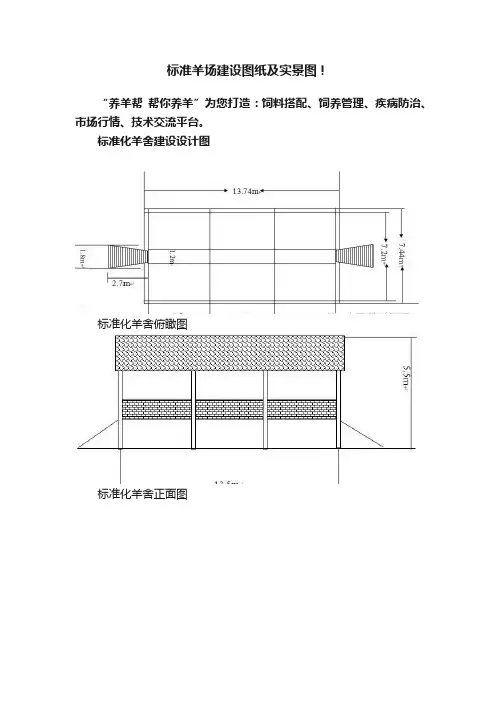

标准羊场建设图纸及实景图!“养羊帮帮你养羊”为您打造:饲料搭配、饲养管理、疾病防治、市场行情、技术交流平台。
标准化羊舍建设设计图标准化羊舍俯瞰图标准化羊舍正面图标准化羊舍侧面图标准化羊舍青贮窖平面图标准化羊舍青贮窖剖面图羊舍设计图:顶棚为三角形或拱形,砖墙结构。
每栋羊舍长50米,宽12米,中间走道,两边为养殖区,养殖区地面有15°的角。
墙高3米,砖墙厚度240mm。
羊圈舍的建设一、羊舍建设羊舍应选在地势高燥、排水良好,向阳的地方。
羊舍地面要高出地面20厘米以上。
建筑材料应就地取材。
总的要求是坚固、保暖和通风良好。
羊舍的面积可根据饲养规模而定,一般每只羊要保证1.0-2.0平方米。
每间羊舍不能圈很多羊,否则很不好管理,并增加了传染疾病的机会。
羊只多时,为方便饲养管理,应设饲养员通道,通道两侧用铁筋或木杆隔开,羊吃料和饮水时,从栏杆探出头采食或饮水。
羊舍的高度视羊舍的面积而定,如果是封闭羊舍,高度要考虑阳光照射的面积。
羊舍的管理要记住“泥猪净羊”、“羊不卧湿”和“圈暖三分膘”的道理,要定期消毒。
饲养规模较大要设有保暖设备的产房,最好是暖坑。
二、运动场羊舍紧靠出入口应设有运动场,运动场也应是地势高燥,排水也要良好。
运动场的面积可视羊只的数量而定,但一定要大于羊舍,能够保证羊只的充分活动为原则。
运动场周围要用墙围起来,周围栽上树,夏季要有遮阴、避雨的地方。
三、饲槽可以用水泥砌成上宽下窄的槽,上宽约30厘米,深25厘米左右。
水泥槽便于饮水,但冬季结冰时不好,也不容易清洗和消毒。
用木板做成的饲槽可以移动,克服了水泥槽的缺点,长度可视羊只的多少而定,以搬动、清洗和消毒方便的原则。
四、建设参数舍内走廊宽130厘米左右。
运动场墙高:小尾寒羊130厘米;山羊160厘米。
每个羊圈面积:480×450厘米2。
对应每圈设一面积为80×80厘米2后窗。
对应每圈在脊上设一可开关风帽。
羊的占地面积:种公羊1.5-2.0米2/头空怀母羊0.8-1.0米2/头。
一、规模养羊场建设选址布局标准(一)场址选择:猪、牛、羊、禽、蜂各类规模养殖场(户)建场地址选择要求在交通方便、水源保障、资源条件较好的区域进行合理规划建设,同时必须具备以下条件:一是场址符合相关法律法规及区域内土地使用规划,不得位于《中华人民共和国畜牧法》明令禁止区域(基本农田保护区、饮水源保护区、居民住宅区、风景名胜区等)。
二是远离干道交通线(国道、省道、铁路、高速公路等)500米以上。
(二)资格条件:一是具备县级以上畜牧兽医部门颁发的《动物防疫条件合格证》,两年内无重大疫病和产品质量安全事件发生。
二是按照农业部《畜禽标识和养殖档案管理办法》要求建立养殖档案,具有完整的养殖档案登记证明资料。
(三)场地布局:一是具备水源充足和良好通风条件。
二是远离生活饮用水源地、居民区、其它畜禽养殖场及畜禽屠宰加工、交易场所500米以上。
三是养殖场生活区、生产区、污水处理区与病死畜禽无害化处理区分开。
四是净道与污道分开,装畜台和销售区域与生产区保持隔离状态。
二、规模养羊场建设配套设施要求规模养羊场需要配套建设蓄水池、消毒池、药浴池、消毒室、兽医防疫室、库房、草料加工房、隔离圈舍、青贮池、排污沟、蓄粪池等配套设施。
同时完善饮水、电力供应、疫苗冷藏、药品保管台柜等各种设备。
1、青贮设施建设要求:规格大小根据养殖场要求而定,一般不超过20立方米为宜,有地面式和半地面式两种,不管哪种青贮池都需在一方墙体上用木板建成取料门,地面式青贮池可建成青贮壕,即连续几个青贮池相通,池与池之间装料时用木板分隔,不管哪种式样的青贮池,要求建设达到以下标准要求:①无论用那种材料建造青贮设施,必须做到严密不透气。
②青贮设施不要靠近水塘、粪池,避免污水渗入,地下或半地下式青贮设施的底面,必须高出于地下水位。
③青贮设施的墙壁要平滑垂直,墙壁的角要圆滑,有利于青贮料的下沉和压实。
④要有一定的深度:青贮设施的宽度或直径一般应小于深度,宽、深比为1:1.5或1:2,以利于青贮料借助本身重力而压得紧实,并减少青贮设施里的空气,保证青贮料质量。
100只波尔山羊的羊圈建设设计图发表时间:2013-6-4 12:50:22推荐指数:浏览次数:6410万元投资养殖波尔(100只基础母羊起步)1、需求:羊舍建筑面积:200平方;秸秆粉碎机一台;工人1-2人2、羊舍投入(1.5-2万元):羊舍设计宽度10米,长度20米,双跨双栏模式;3、简易型羊舍:墙体采用空心砖,市场价格1元/块,顶部采用石棉瓦,市场价格10元/块左右,地面厚度3-5公分水泥地面,围栏采用水泥棒或圆竹竿,或者用钢管,食槽可以采用不锈钢铁皮定做。
下图为我们在场内建设一栋简易型羊舍:图一:羊舍外观,羊的运动场比室内大一倍,围栏采用水泥棒制品,市场价格4米长度一根16元。
围栏高度为1.2米,运动场门宽度为0.8-1米,方便于进出小推车即可。
通往室内的小门,高度为1-1.2米,宽度为0.8米。
窗户可根据实际情况来决定。
图二:羊舍内部.过道宽度为1.2-1.5米,围栏采用钢管制作,食槽采用不锈钢铁皮制作,食槽安装于距离地面40公分,食槽上口宽度为40公分,高度:前25公分,后15公分,底口宽度15公分即可。
围栏钢管之间的间隙为18公分,食槽上口高度距离横杆30公分,以方便于羊只深处头去食槽吃食。
图三:为羊舍顶部,采用水泥棒做横梁,间距可视情况而定。
图四:为顶部主梁,可采用2-3根水泥棒捆绑在一起做主梁。
图五:室内立柱由于室内跨度较大,在舍内用实心砖做成2*4柱子,支撑主梁。
图六:羊舍顶部采用石棉瓦,石棉瓦使用年限一般为8年左右。
以上六幅图片简单介绍了简易型羊舍,这种羊舍造价很低,一般存栏100只左右的圈舍,造价在1万左右,资金少的朋友可以考虑。
缺点就是需要勤打扫,冬季最好制作几个木排放到地面,供羊群趴窝休息。
双排山羊圈舍建设方案草图说明发表时间:2013-6-4 18:26:01推荐指数:浏览次数:431.羊舍为双列式单层砖木结构,长30米,宽7.5米(含1.5米饲喂通道),高5米,运动场位于羊舍后方宽4米,砖砌高1.5米。
羊舍建设一、羊舍建设?????羊舍应选在地势高燥、排水良好,向阳的地方。
羊舍地面要高出地面20厘米以上。
建筑材料应就地取材。
总的要求是坚固、保暖和通风良好。
?????羊舍的面积可根据饲养规模而定,一般每只羊要保证1.0-2.0平方米。
每间羊舍不能圈很多羊,否则很不好管理,并增加了传染疾病的机会。
羊只多时,为方便饲养管理,应设饲养员通道,通道两侧用铁筋或木杆隔开,羊吃料和饮水时,从栏杆探出头采食或饮水。
??????运动场墙高:小尾寒羊130厘米;山羊160厘米?????每个羊圈面积:480×450厘米2?????对应每圈设一面积为80×80厘米2后窗?????对应每圈在脊上设一可开关风帽?羊的占地面积:种公羊1.5-2.0米2/头;空怀母羊0.8-1.0米2/头;妊娠或哺乳母羊2.0-2.3米2/头;幼龄羊0.5-0.6米2/头。
羊舍设计简图与说明:12.5米,跨度8米。
2、舍内地面前低后高,后端高出舍外地面0.3米,坡度以雨水自然排出为宜,地面砂石锤实或按石灰与土1:1锤实。
3、前檐宽0.7米,与地面设木、砖支柱。
4、棚舍部分应尽量增加厚度,不低于15厘米,棚表可覆瓦或用煤灰锤顶。
5、前墙与棚间冬季覆膜,后墙离地1.5米(下沿)设窗户,冬季封死;前墙设1.5米宽的门(或栅栏),冬季设保温门。
6、每间舍最高点要设一个可开关的换气孔,用于调节舍内空气质量与温度,建设方法同住宅烟囱。
7、羊舍长度,如饲养100只羊,每只占地按1.0平方米计算,需25米。
这是一个楼式羊舍不知道适合你家不,自己看吧我能给你做的都给你做上自己决定吧!!羊的免疫程序:一、春季。
年。
7、免疫时间:每年3-4月份;疫苗名称:羊链球菌氢氧化铝菌苗;预防疫病:半链球菌病;免疫方法:按说明书方法;免疫期:6个月。
二、秋季10、免疫时间:以配种时间而定;疫苗名称:羊流产衣原体油佐剂卵黄灭活苗;预防疫病:羊衣原体性流产;免疫方法:羊怀孕前或怀孕后一个月内每只皮下注射3ml;免疫期:1年。
标准化羊舍平面设计示意图
标准化羊舍规划设计方案示意图
养殖场总平面规划示意图
母羊、种公羊繁殖圈舍
精饲料及饲
秸秆青饲料
生长羊、育肥羊圈舍
行政办公
消毒池
隔离
消毒室、兽医室 集粪池
大门
羊舍间距
羊舍横向剖面示意图
2米
2.6米
1.5米
排粪沟
锅底形排粪坡道
大于1.2米 分格栏1.5米 入床坡道 每个单元羊床 尺寸4米x4米 运动场
面积为
羊床
的1.5-3倍 单舍总长度不大于50米
排便沟 排向粪便堆
羊床面采用 镂空漏粪底板 羊舍平面示意图
工作通道宽度不小于2米 饲料槽 羊舍围栏
出
入口 出入口
锅底形排粪坡道
掏粪门0.8x0.8米单元羊床锅底形地面示意图。
