寻迹避障小车原理(优选借鉴)

PWM调速循迹避障小车是一种基于单片机控制系统的智能小车，具有很高的实用价值和教学意义。

在实际应用中，PWM调速循迹避障小车可以应用于智能家居、智能物流等领域，为人们的生活和工作带来便利。

在设计和制造PWM调速循迹避障小车的过程中，我们经历了许多挑战和收获了许多成果。

在此，我将共享我对PWM调速循迹避障小车的总结与体会。

一、总结1. PWM调速原理PWM即脉冲宽度调制，是一种用来调节模拟电路的技术。

在PWM 调速循迹避障小车中，我们通过改变电机工作周期内的通电时间来控制电机的转速，从而实现小车的速度调节。

2. 循迹原理循迹是指小车根据预设的路径行驶，通常使用红外线传感器、摄像头等设备来实现。

在PWM调速循迹避障小车中，我们利用红外线传感器来检测小车周围的环境，根据检测结果来调整小车的行驶方向，实现循迹功能。

3. 避障原理避障是指小车在行驶过程中遇到障碍物时，能够及时停车或绕行，避免发生碰撞。

在PWM调速循迹避障小车中，我们通过超声波传感器等设备来检测前方障碍物的距离，根据检测结果来控制小车的行驶，实现避障功能。

4. 控制系统PWM调速循迹避障小车的控制系统由单片机、传感器、驱动电路和执行机构等部分组成。

通过单片机对传感器检测结果的分析和处理，再通过驱动电路和执行机构的协调工作，实现对小车的调速、循迹和避障控制。

二、体会1. 技术挑战在设计和制造PWM调速循迹避障小车的过程中，我们遇到了许多技术挑战，比如传感器的精度和稳定性、控制算法的优化等。

通过不断的尝试和改进，我们最终克服了这些挑战，成功实现了小车的功能。

2. 团队合作制造PWM调速循迹避障小车是一个涉及多个领域知识的复杂任务，需要团队成员之间的合作和协调。

在这个过程中，我们学会了有效的交流和合作，培养了团队精神，提高了解决问题的能力。

3. 实践意义通过制造PWM调速循迹避障小车，我们不仅加深了对相关知识的理解，还锻炼了动手能力和解决实际问题的能力。

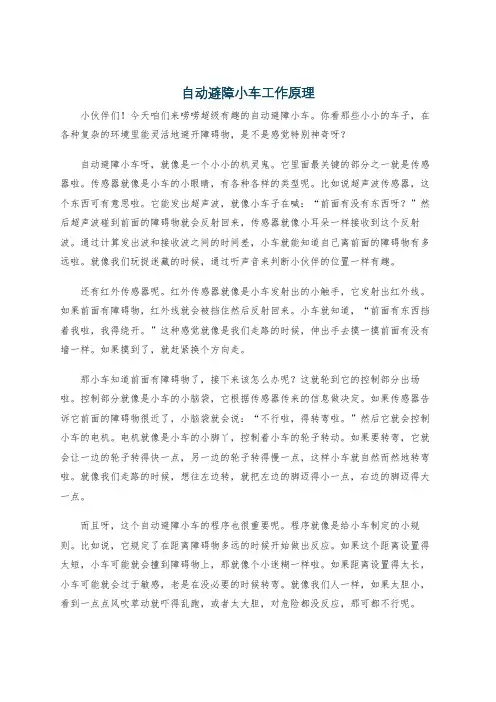

自动避障小车工作原理小伙伴们！今天咱们来唠唠超级有趣的自动避障小车。

你看那些小小的车子，在各种复杂的环境里能灵活地避开障碍物，是不是感觉特别神奇呀？自动避障小车呀，就像是一个小小的机灵鬼。

它里面最关键的部分之一就是传感器啦。

传感器就像是小车的小眼睛，有各种各样的类型呢。

比如说超声波传感器，这个东西可有意思啦。

它能发出超声波，就像小车子在喊：“前面有没有东西呀？”然后超声波碰到前面的障碍物就会反射回来，传感器就像小耳朵一样接收到这个反射波。

通过计算发出波和接收波之间的时间差，小车就能知道自己离前面的障碍物有多远啦。

就像我们玩捉迷藏的时候，通过听声音来判断小伙伴的位置一样有趣。

还有红外传感器呢。

红外传感器就像是小车发射出的小触手，它发射出红外线。

如果前面有障碍物，红外线就会被挡住然后反射回来。

小车就知道，“前面有东西挡着我啦，我得绕开。

”这种感觉就像是我们走路的时候，伸出手去摸一摸前面有没有墙一样。

如果摸到了，就赶紧换个方向走。

那小车知道前面有障碍物了，接下来该怎么办呢？这就轮到它的控制部分出场啦。

控制部分就像是小车的小脑袋，它根据传感器传来的信息做决定。

如果传感器告诉它前面的障碍物很近了，小脑袋就会说：“不行啦，得转弯啦。

”然后它就会控制小车的电机。

电机就像是小车的小脚丫，控制着小车的轮子转动。

如果要转弯，它就会让一边的轮子转得快一点，另一边的轮子转得慢一点，这样小车就自然而然地转弯啦。

就像我们走路的时候，想往左边转，就把左边的脚迈得小一点，右边的脚迈得大一点。

而且呀，这个自动避障小车的程序也很重要呢。

程序就像是给小车制定的小规则。

比如说，它规定了在距离障碍物多远的时候开始做出反应。

如果这个距离设置得太短，小车可能就会撞到障碍物上，那就像个小迷糊一样啦。

如果距离设置得太长，小车可能就会过于敏感，老是在没必要的时候转弯。

就像我们人一样，如果太胆小，看到一点点风吹草动就吓得乱跑，或者太大胆，对危险都没反应，那可都不行呢。

避障小车原理
避障小车是一种能够自主避免障碍物的智能车辆，其原理在于使用多个传感器来感知周围环境，然后根据传感器的反馈进行决策和控制。

首先，避障小车通常会搭载红外线传感器或超声波传感器，这些传感器能够测量到前方障碍物离小车的距离。

通过读取传感器的数据，小车可以得知前方是否存在障碍物以及距离障碍物的距离。

接下来，小车会根据传感器的数据进行决策。

如果传感器检测到前方有障碍物并且距离较近，小车就需要采取避让策略。

常见的避让策略包括停车、后退、向左或向右转向等。

这些决策通常是通过嵌入式系统中的逻辑电路或者控制算法实现的，可以根据不同的情况进行相应的操作。

最后，小车会根据决策的结果进行控制，以实现避障的目标。

例如，如果决策是向左转向，则小车会通过电机控制左轮向前转动，从而实现左转的动作。

通过控制车轮的旋转方向和速度，小车可以在避开障碍物的同时保持前进的方向。

除了红外线传感器和超声波传感器外，还有其他一些传感器也可以用于避障小车，例如激光雷达和摄像头等。

这些传感器能够提供更为精确的环境感知数据，从而使小车能够更准确地判断障碍物的位置和形状，进而做出更合理的避让决策。

总体来说，避障小车的原理是通过感知、决策和控制三个步骤
来实现自主避障。

这种技术可以广泛应用于无人驾驶汽车、机器人以及其他需要自主避障功能的智能设备中。

循迹避障小车原理一）小车功能实现利用光电传感（红外对射管，红外发射与接收二极管组成）检测黑白线，实现小车能跟着白线（或黑线）行走，同时也可避开障碍物，即小车寻迹过程中，若遇障碍物可自行绕开，绕开后继续寻迹。

二）电路分析1.光电传感循迹光电传感器原理，利用黑白线对红外线不同的反射能力。

然后通过光敏二极管或光敏三极管，接收反射回的不同光强信号，把不同光强转换为电流信号，最后通过电阻，转换为单片机可识别的高低电平。

光电传感器实现循迹的基本电路如下图所示、循迹传感器基本电路电路解释：TC端是传感器工作控制端，为高电平时，发光二极管不工作，传感器休眠，为低电平时，传感器启动。

Signal端为检测信号输出，当遇到黑线，黑线吸收大量的红外线，反射的红外线很弱，光敏三极管不导通，signal 输出高电平，当遇到白线，与黑线相反，反射的红外线很强，使光敏三极管导通，signal输出低电平。

寻迹部分调整左右传感器之间的距离，两探头距离约等于白线宽度最合适，一般白线宽度选择范围为3 – 5 厘米比较合适。

注意：该传感器的灵敏度是可调的，偶尔传感器遇到白线却不能送出相应的信号，通过调节传感器上的可调电阻，适当的增大或减小灵敏度。

另外，循迹传感器的安放也算是比较有讲究的，有两种方法，一种是两个都是放置在白线内侧但紧贴白线边缘，第二种是都放置在白线的外侧，同样紧贴白线边缘。

我们通常采用第二种方法。

编写程序使小车遇白线时，小车跟着白线走。

当小车先前前进时，如果向左偏离了白线。

那么右边传感器会产生一个低电平，单片机判断这个信号，然后向右拐。

回到白线后。

两传感器输出信号为高电平。

小车前进。

如果小车向右偏离白线，左边传感器产生一个低电平，单片机判断这个信号，然后向左拐。

如此如此，小车必不偏离白线。

若小车的两对光电传感器同时输出的信号为高电平（黑底）或低电平（白底），即单片机判断的都为高电平或低电平，小车向前直走，在此过程中（直走）小车若遇白线，小车又重复上面动作跟着白线走。

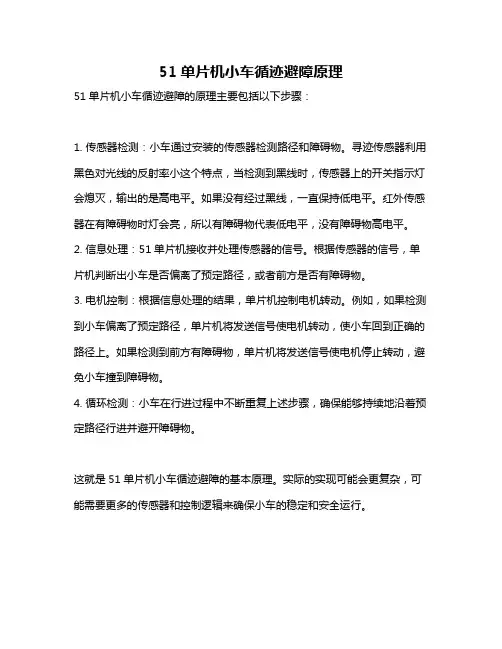

51单片机小车循迹避障原理
51单片机小车循迹避障的原理主要包括以下步骤：
1. 传感器检测：小车通过安装的传感器检测路径和障碍物。

寻迹传感器利用黑色对光线的反射率小这个特点，当检测到黑线时，传感器上的开关指示灯会熄灭，输出的是高电平。

如果没有经过黑线，一直保持低电平。

红外传感器在有障碍物时灯会亮，所以有障碍物代表低电平，没有障碍物高电平。

2. 信息处理：51单片机接收并处理传感器的信号。

根据传感器的信号，单片机判断出小车是否偏离了预定路径，或者前方是否有障碍物。

3. 电机控制：根据信息处理的结果，单片机控制电机转动。

例如，如果检测到小车偏离了预定路径，单片机将发送信号使电机转动，使小车回到正确的路径上。

如果检测到前方有障碍物，单片机将发送信号使电机停止转动，避免小车撞到障碍物。

4. 循环检测：小车在行进过程中不断重复上述步骤，确保能够持续地沿着预定路径行进并避开障碍物。

这就是51单片机小车循迹避障的基本原理。

实际的实现可能会更复杂，可能需要更多的传感器和控制逻辑来确保小车的稳定和安全运行。

循迹避障小车原理一）小车功能实现利用光电传感（红外对射管，红外发射与接收二极管组成）检测黑白线，实现小车能跟着白线（或黑线）行走，同时也可避开障碍物，即小车寻迹过程中，若遇障碍物可自行绕开，绕开后继续寻迹。

二）电路分析1.光电传感循迹光电传感器原理，利用黑白线对红外线不同的反射能力。

然后通过光敏二极管或光敏三极管，接收反射回的不同光强信号，把不同光强转换为电流信号，最后通过电阻，转换为单片机可识别的高低电平。

光电传感器实现循迹的基本电路如下图所示、循迹传感器基本电路电路解释：TC端是传感器工作控制端，为高电平时，发光二极管不工作，传感器休眠，为低电平时，传感器启动。

Signal端为检测信号输出，当遇到黑线，黑线吸收大量的红外线，反射的红外线很弱，光敏三极管不导通，signal 输出高电平，当遇到白线，与黑线相反，反射的红外线很强，使光敏三极管导通，signal输出低电平。

寻迹部分调整左右传感器之间的距离，两探头距离约等于白线宽度最合适，一般白线宽度选择范围为3 –5 厘米比较合适。

注意：该传感器的灵敏度是可调的，偶尔传感器遇到白线却不能送出相应的信号，通过调节传感器上的可调电阻，适当的增大或减小灵敏度。

另外，循迹传感器的安放也算是比较有讲究的，有两种方法，一种是两个都是放置在白线内侧但紧贴白线边缘，第二种是都放置在白线的外侧，同样紧贴白线边缘。

我们通常采用第二种方法。

编写程序使小车遇白线时，小车跟着白线走。

当小车先前前进时，如果向左偏离了白线。

那么右边传感器会产生一个低电平，单片机判断这个信号，然后向右拐。

回到白线后。

两传感器输出信号为高电平。

小车前进。

如果小车向右偏离白线，左边传感器产生一个低电平，单片机判断这个信号，然后向左拐。

如此如此，小车必不偏离白线。

若小车的两对光电传感器同时输出的信号为高电平（黑底）或低电平（白底），即单片机判断的都为高电平或低电平，小车向前直走，在此过程中（直走）小车若遇白线，小车又重复上面动作跟着白线走。

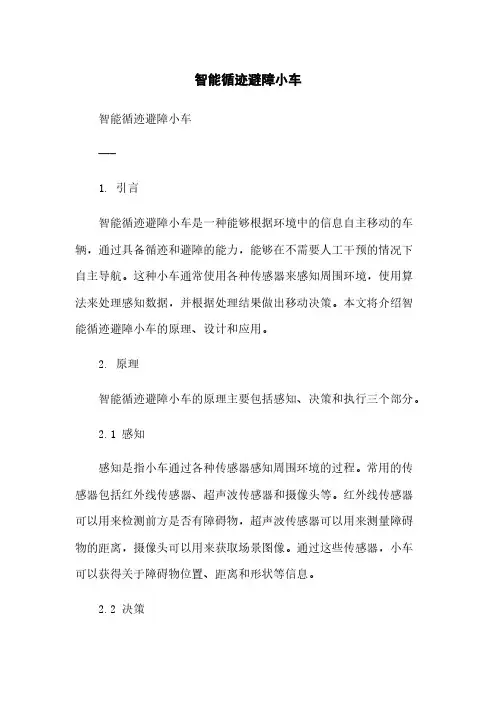

智能循迹避障小车智能循迹避障小车---1. 引言智能循迹避障小车是一种能够根据环境中的信息自主移动的车辆，通过具备循迹和避障的能力，能够在不需要人工干预的情况下自主导航。

这种小车通常使用各种传感器来感知周围环境，使用算法来处理感知数据，并根据处理结果做出移动决策。

本文将介绍智能循迹避障小车的原理、设计和应用。

2. 原理智能循迹避障小车的原理主要包括感知、决策和执行三个部分。

2.1 感知感知是指小车通过各种传感器感知周围环境的过程。

常用的传感器包括红外线传感器、超声波传感器和摄像头等。

红外线传感器可以用来检测前方是否有障碍物，超声波传感器可以用来测量障碍物的距离，摄像头可以用来获取场景图像。

通过这些传感器，小车可以获得关于障碍物位置、距离和形状等信息。

2.2 决策决策是指小车根据感知到的环境信息做出移动决策的过程。

在决策过程中，通常会使用机器学习算法进行数据分析和模式识别，以便更准确地判断障碍物的位置和形状，并制定相应的移动策略。

例如，如果感知到前方有障碍物，小车可以选择绕过障碍物或者停下来等待。

2.3 执行执行是指小车根据决策结果执行相应的移动动作的过程。

根据决策结果，小车可以通过调整轮速或者改变行驶方向的方式来避开障碍物。

利用电机和轮子的组合，小车可以实现前进、后退、转向等多种运动。

3. 设计智能循迹避障小车的设计包括硬件设计和软件设计两个方面。

3.1 硬件设计硬件设计主要包括选取合适的传感器和执行器，并搭建相应的电子电路。

可以选择使用Arduino等单片机作为控制中心，连接红外线传感器、超声波传感器、摄像头以及电机和轮子等组件。

通过编程控制各个组件之间的通信和协作，实现小车的感知、决策和执行功能。

3.2 软件设计软件设计主要包括对传感器数据的处理和决策算法的实现。

可以使用C/C++等编程语言编写程序，通过读取传感器数据、分析数据并做出相应的决策。

常用的算法包括机器学习、图像处理和路径规划等。

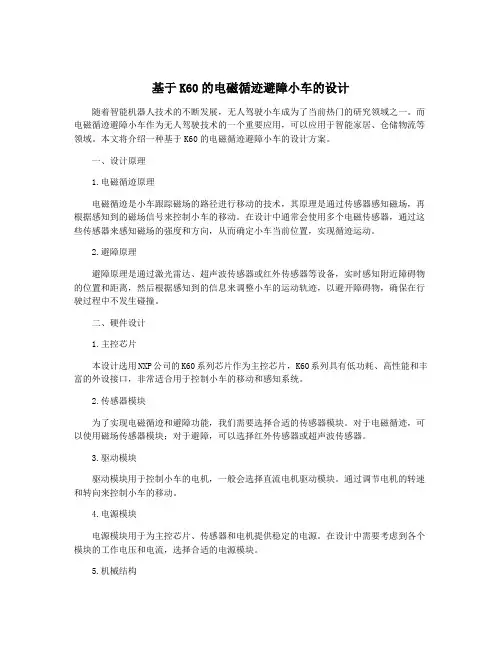

基于K60的电磁循迹避障小车的设计随着智能机器人技术的不断发展，无人驾驶小车成为了当前热门的研究领域之一。

而电磁循迹避障小车作为无人驾驶技术的一个重要应用，可以应用于智能家居、仓储物流等领域。

本文将介绍一种基于K60的电磁循迹避障小车的设计方案。

一、设计原理1.电磁循迹原理电磁循迹是小车跟踪磁场的路径进行移动的技术，其原理是通过传感器感知磁场，再根据感知到的磁场信号来控制小车的移动。

在设计中通常会使用多个电磁传感器，通过这些传感器来感知磁场的强度和方向，从而确定小车当前位置，实现循迹运动。

2.避障原理避障原理是通过激光雷达、超声波传感器或红外传感器等设备，实时感知附近障碍物的位置和距离，然后根据感知到的信息来调整小车的运动轨迹，以避开障碍物，确保在行驶过程中不发生碰撞。

二、硬件设计1.主控芯片本设计选用NXP公司的K60系列芯片作为主控芯片，K60系列具有低功耗、高性能和丰富的外设接口，非常适合用于控制小车的移动和感知系统。

2.传感器模块为了实现电磁循迹和避障功能，我们需要选择合适的传感器模块。

对于电磁循迹，可以使用磁场传感器模块；对于避障，可以选择红外传感器或超声波传感器。

3.驱动模块驱动模块用于控制小车的电机，一般会选择直流电机驱动模块。

通过调节电机的转速和转向来控制小车的移动。

4.电源模块电源模块用于为主控芯片、传感器和电机提供稳定的电源。

在设计中需要考虑到各个模块的工作电压和电流，选择合适的电源模块。

5.机械结构机械结构是小车设计的关键部分，需要根据传感器和电机的布局来设计车身和轮子的结构，确保传感器可以正常感知磁场和障碍物，电机可以顺利驱动小车。

1.传感器数据处理主控芯片需要通过接口读取传感器模块采集到的数据，并进行数据处理。

对于电磁循迹，需要根据传感器信号的强度和方向来确定小车的移动方向；对于避障，需要实时监测障碍物距离并及时调整小车的轨迹。

2.运动控制算法根据传感器采集到的数据，主控芯片需要实现相应的运动控制算法，在保证电磁循迹的情况下，及时调整小车的轨迹以避开障碍物。

摘要：本智能识别小车以STC89C52单片机为控制芯片，以直流电机，光电传感器，超声波传感器，电源电路以及其他电路构成。

系统由STC89C52通过IO口，通过红外传感器检测黑线，利用单片机输出PWM脉冲控制直流电机的转速和转向，循迹由TCRT5000型光电对管完成。

一、系统设计1、小车循迹，避障原理这里的循进是指小车在白色地板上寻黑线行走，通常采取的方法是红外探测法。

红外探测法，即利用红外a在不同颜色的物体表面具有不同的反射性质的特点，在小车行驶过程中不断地向地面发射红外光，当红外光遇到白色地板时，发生漫反射反射光被装在小车上的按收管按收；如果遇到黑线则红外光被吸收，小车上的接收管接收不到红外光，单片机就是否收到反射回来的红外光为依据来确定黑线的位置和小车的行走路线。

红外探测器探测距离有限一殷最大不应超过3cm。

而避障则是通过超声波模块不断向前方发射超声波信号，通过接收反射回来的超声波信号，从而实现的避障。

当前方有障碍物时，超声波会向单片机串口发送一串数字，这些数字就是当前小车距离障碍物得距离。

当串口接收到信号时，会引发串口中断，单片机通过读取距离值，并且对此数值进行分析是不是距离小车很近，是的话就进行转向；否则继续循迹。

当小车遇到第一个障碍后，就计数一次，这样当遇到第二个障碍物时，小车就可以以不同的形式躲避障碍物了。

2、选用方案（1）：采用成品的小车地盘，通过改装来完成任务；（2）：采用STC89C52单片机作为主控制器；（3）：采用7V电源经7805稳压芯片降压后为其他芯片及器件供电。

（4）：采用TCRT5000型红外传感器进行循迹；（5）：L298N作为直流电机的驱动芯片；（6）：通过对L298N使能端输入PWM来控制电机转速和转向；3、系统机构框图如下所示：二、硬件实现及单元电路设计与分析1、微控制模块设计与分析微控制器模块我们采用STC89C52。

该芯片采用双列直插是封装，便于焊接，性能比较稳定，而且在市场上也是比较廉价的单片机。

循迹避障智能小车的实验设计本实验旨在设计和实现一个能够循迹避障的智能小车，通过实践验证其实验设计方案是否可行。

通过本实验，希望能够提高小车的自动化水平，使其能够在复杂的路径环境中自主运行。

循迹避障智能小车：实验所用的智能小车需具备循迹和避障功能。

传感器：为了实现循迹和避障功能，我们需要使用多种传感器，如红外线传感器、超声波传感器等。

电路：实验中需要搭建的电路包括电源电路、传感器接口电路和控制器电路等。

编程软件：采用主流的编程语言如Python或C++进行编程，实现对小车的控制和传感器数据的处理。

搭建电路：根据设计要求，完成电源电路、传感器接口电路和控制器电路的搭建。

安装传感器：将红外线传感器和超声波传感器安装在小车上，并与电路连接。

编程设定：使用编程软件编写程序，实现小车的循迹和避障功能。

调试与优化：完成编程后进行小车调试，针对实际环境进行调整和优化。

通过实验，我们成功地实现了小车的循迹避障功能。

在实验过程中，小车能够准确地跟踪预设轨迹，并在遇到障碍物时自动规避。

实验成功的主要因素包括：正确的电路设计、合适的传感器选型、高效的编程实现以及良好的调试与优化。

在实验过程中，我们发现了一些需要改进的地方，例如传感器的灵敏度和避障算法的优化。

为了提高小车的性能，我们建议对传感器进行升级并改进避障算法，使其能够更好地适应复杂环境。

通过本次实验，我们验证了循迹避障智能小车实验设计方案的有效性。

实验结果表明，小车成功地实现了循迹避障功能。

在未来的工作中，我们将继续对小车的性能进行优化，以使其在更复杂的环境中表现出更好的性能。

本实验的设计与实现对于智能小车的应用和推广具有一定的实际意义和参考价值。

随着科技的不断发展，智能小车已经成为了研究热点之一。

避障循迹系统是智能小车的重要组成部分，它能够使小车自动避开障碍物并按照预定的轨迹行驶。

本文将介绍一种基于单片机的智能小车避障循迹系统设计，该设计具有简单、稳定、可靠等特点，具有一定的实用价值。

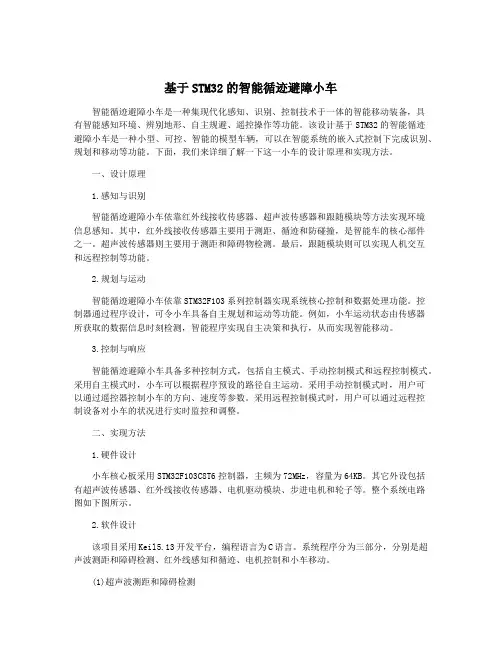

基于STM32的智能循迹避障小车智能循迹避障小车是一种集现代化感知、识别、控制技术于一体的智能移动装备，具有智能感知环境、辨别地形、自主规避、遥控操作等功能。

该设计基于STM32的智能循迹避障小车是一种小型、可控、智能的模型车辆，可以在智能系统的嵌入式控制下完成识别、规划和移动等功能。

下面，我们来详细了解一下这一小车的设计原理和实现方法。

一、设计原理1.感知与识别智能循迹避障小车依靠红外线接收传感器、超声波传感器和跟随模块等方法实现环境信息感知。

其中，红外线接收传感器主要用于测距、循迹和防碰撞，是智能车的核心部件之一。

超声波传感器则主要用于测距和障碍物检测。

最后，跟随模块则可以实现人机交互和远程控制等功能。

2.规划与运动智能循迹避障小车依靠STM32F103系列控制器实现系统核心控制和数据处理功能。

控制器通过程序设计，可令小车具备自主规划和运动等功能。

例如，小车运动状态由传感器所获取的数据信息时刻检测，智能程序实现自主决策和执行，从而实现智能移动。

3.控制与响应智能循迹避障小车具备多种控制方式，包括自主模式、手动控制模式和远程控制模式。

采用自主模式时，小车可以根据程序预设的路径自主运动。

采用手动控制模式时，用户可以通过遥控器控制小车的方向、速度等参数。

采用远程控制模式时，用户可以通过远程控制设备对小车的状况进行实时监控和调整。

二、实现方法1.硬件设计小车核心板采用STM32F103C8T6控制器，主频为72MHz，容量为64KB。

其它外设包括有超声波传感器、红外线接收传感器、电机驱动模块、步进电机和轮子等。

整个系统电路图如下图所示。

2.软件设计该项目采用Keil5.13开发平台，编程语言为C语言。

系统程序分为三部分，分别是超声波测距和障碍检测、红外线感知和循迹、电机控制和小车移动。

(1)超声波测距和障碍检测超声波测距和障碍检测程序主要实现对前方距离的测量和对障碍物的检测。

程序流程如下：初始化模块和时钟；配置GPIO口；设置定时器并启动；发送触发脉冲；接收回波并计算距离。

循迹小车原理范文循迹小车是一种具有自主行驶能力的智能车辆，它能够通过感知环境中的线路，根据线路的方向进行导航并进行自主导航。

循迹小车的原理主要包括感知线路、判断方向和控制运动三个部分。

感知线路是循迹小车最基本的功能之一、为了能够感知线路，循迹小车通常会配备多个线路传感器。

这些传感器可以是光电传感器、红外线传感器或者其他类型的传感器。

当这些传感器接收到线路发出的信号时，会将信号转换为电信号，并传递给下一部分。

判断方向是循迹小车的第二个关键功能。

根据接收到的线路信号，循迹小车需要判断线路的方向，并根据方向进行相应的调整。

根据线路信号的特点和差异，循迹小车可以采用不同的算法进行方向判断。

最常见的算法包括比例控制算法、PID控制算法和模糊控制算法。

这些算法可以根据线路信号的强弱和灰度等特征，计算出循迹小车需要调整的方向，并根据计算结果进行控制。

控制运动是循迹小车的第三个关键功能。

根据判断出的方向，循迹小车需要对车辆的电机进行控制，使车辆能够按照正确的方向进行运动。

通常情况下，循迹小车会配备多个电机，其中一些电机用于前进和后退，另一些电机用于左右转向。

通过控制这些电机的转速和方向，循迹小车可以实现自主导航和自动避障等功能。

除了感知线路、判断方向和控制运动，循迹小车还需要一些其他的辅助功能来完成更复杂的任务。

例如，循迹小车可以通过激光雷达、摄像头等传感器感知周围的障碍物，并根据障碍物的位置和距离进行避障操作。

此外，循迹小车还可以配备无线通信模块，将感知到的信息发送给其他设备，实现与其他智能设备的互联互通。

总的来说，循迹小车的原理主要包括感知线路、判断方向和控制运动这三个部分。

通过这些部分的相互配合，循迹小车可以实现自主行驶和自主导航的功能，并能够适应不同的线路和环境。

循迹小车的原理为智能化车辆的发展提供了一种有效的思路和技术基础，为未来智能交通系统的实现提供了重要的参考和借鉴。

基于STM32的智能循迹避障小车智能循迹避障小车是一种基于STM32微控制器的智能机器人车，它具有智能避障、循迹导航等功能。

它通过使用红外传感器、超声波传感器等传感器来感知周围环境，并通过STM32微控制器来实现对传感器数据的处理和控制小车的运动。

本文将介绍基于STM32的智能循迹避障小车的原理、设计和制作过程。

一、智能循迹避障小车的原理1.1 系统架构智能循迹避障小车主要由STM32微控制器、电机驱动模块、传感器模块和电源模块组成。

STM32微控制器用于控制小车的运动和感知周围环境；电机驱动模块用于控制小车的电机运动；传感器模块用于感知周围环境，包括红外传感器、超声波传感器等；电源模块用于为整个系统提供电源供应。

1.2 工作原理智能循迹避障小车主要工作原理是通过传感器模块感知周围环境的障碍物和地面情况，然后通过STM32微控制器对传感器数据进行处理，再控制电机驱动模块完成小车的运动。

在循迹导航时，小车可以通过红外传感器感知地面情况，然后根据传感器数据进行反馈控制，使小车能够按照预定路径行驶；在避障时，小车可以通过超声波传感器感知前方障碍物的距离，然后通过控制电机的速度和方向来避开障碍物。

2.1 硬件设计智能循迹避障小车的硬件设计主要包括电路设计和机械结构设计。

电路设计中，需要设计STM32微控制器和传感器、电机驱动模块的连接电路，以及电源模块的电源供应电路；机械结构设计中，需要设计小车的外观和结构，以及安装电机、传感器等模块的位置和方式。

2.2 软件设计智能循迹避障小车的软件设计主要包括STM32程序设计和智能控制算法设计。

STM32程序设计中，需要编写STM32微控制器的程序，包括对传感器数据的采集和处理，以及对电机的控制；智能控制算法设计中，需要设计循迹导航算法和避障算法，以使小车能够智能地进行循迹导航和避障。

2.3 制作过程制作智能循迹避障小车的过程主要包括电路焊接、机械结构装配、程序编写和调试等步骤。

循迹避障小车项目的描述嘿，朋友们！今天咱来聊聊循迹避障小车这个超有趣的玩意儿！你想想看啊，这小车就像个聪明的小探险家，能自己沿着特定的路线走，遇到障碍还能机灵地躲开。

这可太神奇啦！要搞清楚循迹避障小车，咱得先说说它的眼睛——那些传感器。

就好比我们人有眼睛能看路一样，小车靠这些传感器来感知周围环境呢。

它们就像小车的小雷达，时刻警惕着周围的一切。

然后就是它的大脑啦，也就是控制电路。

这个大脑可厉害着呢，能接收传感器传来的信息，然后迅速做出判断，指挥小车该怎么走，该怎么避开那些障碍物。

再说说小车的轮子，这可是它前进的关键呀！就像我们的脚一样，带着小车一路向前冲。

那转动的轮子，不就像我们奔跑时的步伐嘛，哒哒哒地往前跑。

制作循迹避障小车可不简单哦，这需要我们有耐心，还得有那么点技术。

得把各种零件组装起来，就像搭积木一样，可不能马虎。

要是装错了一个地方，嘿，那小车可能就不听话啦，说不定还会闹脾气呢！在调试的时候也是很有意思的。

看着小车在那跑来跑去，一会儿遇到障碍停下来，一会儿又顺利通过，就像看着自己的孩子在学走路一样，心里那个期待呀！要是它成功地避开了一个很难的障碍，哇，那感觉，比自己考了满分还高兴呢！你说这循迹避障小车像不像我们生活中的那些小挑战？我们也得像它一样，有敏锐的感知能力，能及时发现问题；还要有聪明的头脑，能迅速想出解决办法；更要有勇往直前的精神，不管遇到什么困难都不退缩。

哎呀，我跟你们说，等你们自己动手做一个循迹避障小车，就知道有多好玩啦！到时候你就会发现，原来科技的世界这么奇妙，这么充满乐趣！你们还等什么呢？赶紧去试试吧！这小车绝对会给你们带来意想不到的惊喜和收获！别再犹豫啦，让我们一起在这个科技的小天地里尽情探索吧！原创不易，请尊重原创，谢谢!。

寻迹避障小车原理
小车避障就是一种无人机，它可以认出汽车前方的不同障碍物，并以
此作出响应。

它具有自主的智能，即在它看到障碍物之后，会根据障碍的
位置和距离选择合适的方法来避开它。

一种典型的小车避障就是超声波避障。

它使用超声波传感器来测量障
碍物的距离，而且能够自动识别障碍物的大小、形状和位置。

检测到障碍
物之后，小车就会根据障碍物的位置来决定向左转还是向右转，还可以前
进避开障碍物，最后回到正常的路径。

此外，超声波避障的检测距离通常
只有几厘米，所以它也可以用于小距离的避障。

另一种小车避障的解决方案是使用红外传感器。

与超声波传感器不同，红外传感器可以检测到更远距离的障碍物，而且它还可以分辨出障碍物的
形状。

因此，使用红外传感器就可以在更远的距离上检测到障碍物，从而
更好地避免碰撞。

有时候，为了更准确地让小车避障，还会使用摄像头。

摄像头可以拍
摄到前方的障碍物，从而让小车根据障碍物的形状和大小来决定避开它们
的方法。

同时，摄像头也可以用来检测前方是否有其他车辆，从而给小车
提供躲避其他车辆的能力。

最后，为了让小车自主寻找传感器能够检测到的障碍物，可以采用激
光定位系统。

智能车可行性方案实现功能：小车自动测距，避障，寻迹。

技术关键：小车的测距需要用到传感器来测量距离障碍物超声波的距离；小车避障则需要注意当小车与障碍物之间距离小于某一数值时，车通过电动机转向；寻迹则需要通过车底部的光电传感器检测行驶方向是否偏离黑线，在通过电动机调整运行方向。

一．结构框图二．具体电路分析，1寻迹电路技术关键：在小车底部前部并排安置3各个光电传感器。

当小车沿直线形式是，三个接收器中两边为高电平，中间低电平，小车直行（如图1）；黑线转弯时，中间和一边为高电平，另一边为低电平，则小车向低电平一端旋转，直到回到1状态（如图2，3）。

方案1：用红外发射管和接收管作为寻迹传感器。

红外发射管发出红外线，当发出的红外线射到白纸的平面后反射，若红外接收管能接受到反射回的光线则能检测出白纸继而输出低电平；若接受不到发射管发出的光线则输出高电平。

但是红外对管工作不稳定，且容易受外界光线的影响。

方案2：用RPR220型光电对管，它是一种反射性光电探测器。

使用光电传感器,当接收管收到二极管发出光的反射，三级管导通。

电压送入比较器的一端，比较起的另一端输入基准电压。

当光敏二极管产生电压时，比较器输出高电平，反之输出低电平给I/O端口。

所以，为了避免外界干扰，选择第二种方案。

电路图如下2，振荡电路的设计技术关键：超声波发射器发射波时须输入40KHz的正弦信号或方波。

所以在在发射器之前应有一个信号触发电路，确保发射器正常工作。

方案1：用软件产生。

使用Atmega16中的PWM产生40KHz的方波，输出给超声波发射器，但程序较为复杂。

方案2：用硬件产生。

使用555多谐振荡器，构成单稳态触发电路，产生40KHZ方波信号由于555内部比较器灵敏度高，而且采用差分电路形式其振荡频率受电源电压何温度变化影响很小。

有频率公式f=1.43/(R1+2R2)C确定R1= R2=119 C= 0.1uF方案3：硬件产生，由自激振荡电路产生40KHz的正弦信号，选用RC自激振荡电路。

简易智能小车摘要：本系统基于自动控制原理，以MSP430为控制核心，用红外传感器、光敏三极管、霍尔传感器、接近开关之间相互配合，实现了小车的智能化，小车完成了自动寻迹、避障、寻光入库、计时、铁片检测、行程测量的功能。

本系统采用液晶LCD12864显示数据，良好的人机交流界面，显示小车行程的时间、铁片中心线离起始线的距离和铁片的个数。

整个系统控制灵活，反应灵敏。

关键词：MSP430 传感器 LCD12864目录一、方案论证与比较 (3)1、题目任务要求及相关指标的分析 (3)2、方案的比较与选择 (3)（1）控制单元的选择 (3)（2）直流电机驱动电路的选择 (3)（3）轨迹探测模块选择 (3)（4）金属片的探测 (3)（5）路程测量方案的选择 (4)（6）避障方案的选择 (4)（7）小车寻光方案的选择 (4)（8）电源的选择 (4)（9）刹车机构功能方案比较 (5)二、系统总体设计方案及实现方框图 (5)1、系统总体设计方案 (5)2、系统实现框图 (5)三、理论分析与计算 (5)1、铁片中心线距离的测量 (5)2、小车行程时间的测量 (5)四、主要功能电路设计 (6)1、小车循迹模块 (6)2、小车检测铁片模块 (6)3、小车测距模块 (6)4、小车避障模块 (6)5、小车寻光模块 (6)6、直流电机驱动模块 (7)五、系统软件的设计 (8)六、测试量数据与分析 (8)1、测量数据 (8)2、数据分析 (8)参考文献 (8)一、方案论证与比较1.题目任务要求及相关指标的分析题目要求小车按照规定的跑道行驶，同时检测在跑道下的铁片，在检测到最后一块铁片时小车会有连续的声光显示；后又可以准确的避开障碍，而且不与障碍物接触；最后，在光源的引导下，进入车库。

智能小车有显示功能，可以显示检测到铁片的数量，金属片距起点的距离，行驶的总时间。

整个行驶过程中的总时间不大于90秒，小车在行驶90秒后会自动停车。

2. 方案的比较与选择（1）控制单元的选择方案一：利用单片机与FPGA配合使用。

智能避障循迹小车摘要：小车设计用的是51单片机开发板作为控制模块，采用的是舵机+超声波的云台模块来检测与障碍物的距离，在小车前进的时候会通过超声波不断测距，当前方障碍在小车设定的报警距离范围内，也就是说当小车马上撞到障碍物的时侯，小车就会停止前进，通过舵机带动超声波模块左右转动并测量小车左前方和右前方的障碍距离，从而智能识别小车要避障的方向，从而达到智能规划路线进行避障的效果。

测速模块，不仅能实现自主避障，而且也可以进行人工控制，通过红外遥控器可以实现遥控小车的目的。

关键词：XB-2S51单片机；红外遥控；测速；超声波避障引言：随着社会的发展，智能化越来越受到人们的关注。

本设计通过模拟小车的自动行驶及避障功能，来实现智能化。

在此设计中，用XB-2S51单片机作为主控芯片，处理接收到的各种信号，并作出相应的反馈:用红外对管来进行黑线检测，从而达到循迹和避障的目的:通过编写的程序，保证了电机的左右转动，从而达到小车设计时预定的目标。

由于小车在设计过程中，采用了模块化的设计思路，所以在进行调试时非常方便。

我们可以分别对每一个功能部分来进行调试，驱动部分调试时，只要给电机向前或者向后的信号，就可以调试出其功能。

循迹部分调试时，只要通过检测到黑线，判断是否泓黑线行驶，即可以调试出。

在进行避障调试中，我们可以把障碍物放在小车前方，然后看小车两个轮子的转向。

这种模块化的设计思想不仅简化了设计过程，而且对我们以后的设计也会有一定启发。

智能小车的研究、开发和应用涉及传感技术、电气技术、电气控制技术、智能控制等学科,智能控制技术是一门跨科学的综合性技术，当代研究+分活跃，应用日益广泛的领域。

众所周知机器人技术的发展是一个国家高科技水平和工业自动化程度的重要标志和体现。

因此日前世界各国都在开展对机器人技术的研究。

机器人由于有很高的灵活性、可以帮助人们提高生产率、改进产晶质量等优点，在世界各地的生产生活领域得到了广泛的应用。

循迹避障小车原理一）小车功能实现利用光电传感（红外对射管，红外发射与接收二极管组成）检测黑白线，实现小车能跟着白线（或黑线）行走，同时也可避开障碍物，即小车寻迹过程中，若遇障碍物可自行绕开，绕开后继续寻迹。

二）电路分析1.光电传感循迹光电传感器原理，利用黑白线对红外线不同的反射能力。

然后通过光敏二极管或光敏三极管，接收反射回的不同光强信号，把不同光强转换为电流信号，最后通过电阻，转换为单片机可识别的高低电平。

光电传感器实现循迹的基本电路如下图所示、循迹传感器基本电路电路解释：TC端是传感器工作控制端，为高电平时，发光二极管不工作，传感器休眠，为低电平时，传感器启动。

Signal端为检测信号输出，当遇到黑线，黑线吸收大量的红外线，反射的红外线很弱，光敏三极管不导通，signal输出高电平，当遇到白线，与黑线相反，反射的红外线很强，使光敏三极管导通，sign al输出低电平。

寻迹部分调整左右传感器之间的距离，两探头距离约等于白线宽度最合适，一般白线宽度选择围为3 – 5 厘米比较合适。

注意：该传感器的灵敏度是可调的，偶尔传感器遇到白线却不能送出相应的信号，通过调节传感器上的可调电阻，适当的增大或减小灵敏度。

另外，循迹传感器的安放也算是比较有讲究的，有两种方法，一种是两个都是放置在白线侧但紧贴白线边缘，第二种是都放置在白线的外侧，同样紧贴白线边缘。

我们通常采用第二种方法。

编写程序使小车遇白线时，小车跟着白线走。

当小车先前前进时，如果向左偏离了白线。

那么右边传感器会产生一个低电平，单片机判断这个信号，然后向右拐。

回到白线后。

两传感器输出信号为高电平。

小车前进。

如果小车向右偏离白线，左边传感器产生一个低电平，单片机判断这个信号，然后向左拐。

如此如此，小车必不偏离白线。

若小车的两对光电传感器同时输出的信号为高电平（黑底）或低电平（白底），即单片机判断的都为高电平或低电平，小车向前直走，在此过程中（直走）小车若遇白线，小车又重复上面动作跟着白线走。
