第二章 坡地重力地貌

  • 格式：ppt
  • 大小：19.65 MB
  • 文档页数：117

下载文档原格式

  / 117

合集下载

第二章 坡地地貌.

第二章 坡地地貌.

千将坪滑坡 滑坡发生于2003年7月
13日12时20分，位于长江南 岸支流青干河左岸、秭归县 沙镇溪镇千将坪村斜坡上， 距长江干流5公里。滑体平 面形态呈舌状，长1200m， 宽1000m，平均厚度约20m， 面积约1.2km2，体积约 2400×104m3。后缘呈圈椅 状外形，前后缘高差348m。 上部为残坡积粘土夹碎石， 厚5m；下部为沙镇溪组泥 质粉砂岩，厚10m。该滑坡 属于基岩顺层滑坡，滑动面 与地层层面产状一致，倾向 南东，倾角28°。滑坡产生 的涌浪高达30m 以上。
三、影响滑坡形成的因素 1、地下水 使岩土体发生复杂物理化学过程而失稳滑动； 2、地表水 河岸坡脚掏蚀，降雨融雪渗透土壤而滑动； 3、斜坡岩石结构和岩性 滑坡沿断层面、节理面、不整合面或岩层层面滑动；
松散沉积层的滑坡，多在在松散沉积与基岩面之间滑动； 基岩滑坡多发生在千枚岩、页岩、泥灰岩和片岩斜坡上；
三、崩塌形成的条件 1、地形条件 坡度和坡地相对高度对崩塌有影响。 2、地质条件 岩石的节理、断层、地层产状和岩性对崩塌有影响。 3、气候条件 气候使岩石风化破碎，加快坡地崩塌形成的时间。暴雨、冰 雪融化增加岩体负荷，减低其聚结力，加大滑力而引起崩塌。 4、地震因素 地震是崩塌的触发因素。 5、人为因素 山区工程建设，不顾地形、地质条件任意开挖，或砍伐森林、 陡坡地开荒，破坏山坡平衡而引起崩塌。
2、坡面上凸下凹－－准平原发育模式
假定一些较陡直的坡地形成后，在风化、重力和片流作用 下，坡地上部逐渐成浑圆状的凸型坡，下部则形成凹型坡。在 地壳长期稳定的状态下，坡面剥蚀，分水岭逐渐降低，最终地 面形成微起伏平原－准平原。
（1）准平原定义 是湿润气候条件下，地表经长期风化和流水作用形成的接
近平原的地貌形态。 作为一种大规模夷平面，也可因构造上 升而成为高原面或发生变形，或被切割后仅保存于山岭顶部成 为 峰顶面。

高中地理第3讲 重力地貌

高中地理第3讲 重力地貌

链 子 崖 危 岩
P:二叠系下统栖霞组灰岩；M：马鞍山组含煤岩层
“三峡勘察业绩卓著，大力防治库区灾害”。----李鹏 “地质尖兵为三峡，无名英雄功勋大。”----邹家华
治理链子崖危岩
治理措施：
采用锚固措施。利用 193条钢锚索，将裂缝 处的危岩体穿在稳定 的岩体上，避免裂缝 继续加大；
对煤层采空区进行回 填。将钢筋混凝土填 充进采空区；
滑坡壁和滑坡阶地
黄土滑坡体上的醉汉树
2. 滑坡地貌形态特征
(2) 滑坡陡壁
滑坡体向下移动后，与上方未 移动的土石体之间的分界面， 称为滑坡陡壁。滑坡陡壁常呈 弧 形 ， 坡 度 60-80° ， 高 度 数 厘米至数十米不等，崖壁上有 擦痕。
2. 滑坡地貌形态特征
(3) 鼓丘、滑坡洼地与滑坡湖
滑坡体向下滑动，前端受阻 而鼓起形成小丘，称鼓丘。由于 滑坡体前端形成突起的鼓丘，在 滑坡体的中部相对低洼的部分形 成滑坡洼地，并能积水成湖，称 滑坡湖。
三峡范家坪滑坡
三峡范家坪滑坡
三峡范家坪滑坡----滑坡洼地
2. 滑坡地貌形态特征
(4) 滑坡裂隙
①环状拉张裂隙 分布在滑坡壁的后缘，由滑
倒石堆由基本未经分选、棱角明显的碎石块组成，结构 多呈松散、杂乱、多孔隙、大小混杂而无层理。近陡坡 颗粒细小，坡麓处粗大，成分与供应区一致。崩落作用 活跃时，岩壁陡而新鲜。
倒石堆的结构
崩塌和倒石堆
倒石堆的底面形状多为半圆形，倒石堆为匍匐于陡坡坡麓的 半锥状堆积体，横向上常有多个倒石堆彼此连接构成带。
一般地，风化碎屑离源地越远，其颗粒因磨圆，摩擦力 减小，休止角会变小。因此，愈近坡麓，坡度也愈缓。
休止角(angle of repose)

新编第二章坡地重力地貌精选文档PPT课件

新编第二章坡地重力地貌精选文档PPT课件

第一节 第二节 第三节 第四节 第五节
提纲
风化作用 坡地及块体运动
崩塌 滑坡 蠕动
第一节 风化作用
岩石 风化作用
破碎 岩块
外营力作用
侵蚀 搬运 堆积
风化作用它不仅和其它营力一样对地表进行着塑造，而且还为 其它外营力作用创造了必要的条件。
风化作用是其它外营力的先锋。
17
出露地表的岩石，
风化作用
受日光照射、温度变化、 水的作用 和生物作用等，
物理风化 化学风化 生物风化
发生破碎和分解，形成大小不等的岩屑、砂粒 和黏土。
18
物理风化
冻融风化
22
物理风化的结果导致：
大块岩石
小块岩石；
完整岩石
分散岩石；
体积变化 ：a.单个体积由大 小；
b. 总体积 大；
表面积由小
大。
化学风化
H2O O2 CO2
66
渔泉河大桥滑坡
67
榔坪镇上堡滑坡
68
渔泉河大桥古滑坡的滑动面和造成的河道堵塞
69
滑坡体上的醉汉树及 滑坡造成的公路弯曲和路面变形
70
张家窝滑坡体前缘挡土墙
71
二、滑坡力学机制
Q
Pa-Qb-fR=0
72
滑坡壁
滑坡阶地
滑坡体 滑动面
滑床
滑坡鼓 丘
73
滑坡裂隙 ① 环状裂隙：位于滑坡壁后缘，由拉力所致。 ② 羽状裂隙：位于滑坡中部和两侧，由剪力所致。 ③ 鼓张（压）裂隙：位于滑坡体前部，由拉（压）力所致。 ④ 放射状裂隙：位于滑坡体前缘，由拉力所致。
必要条件
形成条件
促发条件
地形条件
地质条件
气候条件

重力地貌1

重力地貌1

• 破裂壁。
• （二）滑坡
• 1、滑坡要素 • 1）滑坡体：向下滑动的土体或岩体。以滑 动面与下伏未滑动地层相分割。 • 2）滑动面与滑动带：滑坡体滑动的界面。 弧形。主滑动面与分支滑动面。滑动带。 • 3）滑坡床：
• 2、滑坡地貌 • 1）滑坡壁和滑坡台阶： • 2）滑坡舌与滑坡鼓丘： • 3）滑坡湖与滑坡洼地： • 4）滑坡裂缝： • 环状拉张裂缝 ，在滑坡壁的后缘。 • 剪切裂缝，滑坡体中部及两侧。 • 鼓胀裂缝。 • 扇形裂缝。
• 6、滑坡整治
第三节 重力地貌
• • • • • •
（三）蠕动 1. 疏松碎屑蠕动 （1） 温度和干湿变化 ） （2） 一定的黏土含量 ） （3） 一定的坡度 25-30度 ） 度 2. 基岩碎屑蠕动
第四节 坡面侵蚀和坡积裙
•一、坡面侵蚀 •坡面侵蚀只出现在降 雨和冰雪融水时期， 有两种主要的作用过 程。 •雨滴冲击作用 •坡面径流侵蚀
•
（二）坡面径流侵蚀 坡面侵蚀的影响因素： 坡面侵蚀的影响因素： 1. 坡度和坡长 坡度和坡长: 在一定范围内坡面侵蚀强度与坡长和坡度呈正
相关。 相关。
2. 植被覆盖度： 植被覆盖度：
减少坡面径流量、减缓径流速度、阻挡雨滴冲击、 减少坡面径流量、减缓径流速度、阻挡雨滴冲击、 根系固结作用、延缓降雨历时。 根系固结作用、延缓降雨历时。
3. 降水强度 4. 地面组成物质 5. 人为活动
• 二、坡面径流作用形成的地貌 • 根据坡面径流形成的堆积和侵蚀作 用强度，可以将斜坡自上而下划分 为三个坡面径流作用带，形成不同 的地貌形态。 • 1、不明显冲刷带 • 2、冲刷带 • 3、淤积带
• 坡积裙：在坡面流水的作用下，被带到坡 地平缓处或坡麓地带堆积下来的沉积物，叫做 坡积物，坡积物围绕坡地分布形成的地形叫做 坡积裙（裾）。 • 剖面形态： • 其纵剖面呈下凹的曲线。 • 组成物质： • 机械组成主要是亚沙土、亚粘土和部分石 块、碎屑。磨圆差。有粗略的分选，略具层理 结构。自顶部到前缘由粗变细，由碎石，粗沙 逐渐变成细沙、粉沙和黏土。

坡地重力地貌

坡地重力地貌
滑坡名称地理位置坐标位置地形图幅号滑坡编号滑坡位置地貌因素地质因素组成物质水文因素土地利用其它形成条件降水情况滑体前水蚀地震征兆人为活动其它诱发因素滑壁最高程后壁高差宽度体积最大厚度中轴长度滑坡几何特征新滑坡时间老滑坡时间滑坡时间滑坡危害防治情况滑坡稳定评价平面纵剖面滑坡图例滑库文档分享蠕动特征?斜坡上的碎屑或土粒在重力作用下顺坡发生缓慢下移的现象叫蠕动
地区 英格兰：彭宁 俄亥俄：尼奥托马峡谷 苏格兰西南部 英格兰南部 新墨西哥：克里斯托山区 加利福尼亚：伯克利山区 马里兰：巴尔梯莫尔 新西兰南部山区
平均坡度 26° 20° 17° 10° 45° 19° 17° ？ 10°
速度（cm/a） 1.5 6 2.1 30？ 8 650？物--倒石堆
崩塌所发生的崩积物通常呈锥体堆积在坡脚 处，称为倒石堆 倒石堆的规模大小不一 倒石堆呈锥体，剖面呈半圆或三角形。 倒石堆的坡面坡度一般也较大、与基坡有关 倒石堆的物质组成与基坡处的岩性无关 倒石堆的物质组成颗粒混杂、分选性差，因 重力关系堆顶物质较细，堆缘物质较粗。
滑坡要素
滑坡的形态特征
滑坡体：滑动的块体，上游醉汉树、马刀树等。 滑动面：滑坡体和斜坡主体之间的滑动界面。 滑坡壁：滑坡体向下滑动时，在斜坡顶部形成的陡壁。 滑坡裂隙：滑坡体向下滑动时形成的裂隙。 滑坡阶地：滑坡体下滑后再斜坡上形成的梯状地形。 滑坡鼓丘：滑坡体下滑过程中前端受阻鼓起的小丘。
滑坡示意图
1 环状张裂隙 2 破裂隙 3 滑坡阶地 4 醉汉树 5 滑动面 6 分支滑动面 7 挤压裂隙 8 滑坡体 9 滑坡洼地 （水池）10 滑坡鼓丘或张裂隙 11 滑坡微褶皱 12 平行羽状拉张裂隙
滑坡体
滑坡面
滑坡的类型
按组成物质可分为：黄土滑坡、黏土滑坡、 碎屑滑坡和基岩滑坡 按滑坡体的厚度可分为：浅层滑坡（<10 米）、中层滑坡（10-20米）和深层滑坡 (>20米) 按滑坡面与构造特征可分为:顺层滑坡,构造 面滑坡和不整合面滑坡. 按滑坡年龄可分为新滑坡,老滑坡和古滑坡.

第二章 坡地地貌

第二章 坡地地貌
滑坡体的力矩平衡破坏，开始只在某些局部产生，出现局部的岩体或土体的变形，这一阶段为滑坡发生的初期阶段，为蠕动变形阶段；当滑坡体的滑动面整体形成以后，滑坡体就开始整体向下滑动，此为滑动阶段；滑动发生以后，滑坡体的重心在逐渐降低，抗滑阻力越来越大，滑坡的滑动渐渐停止，此为滑坡的停息阶段。
三：滑坡的形态特征及滑坡的识别
四：影响滑坡发生的素及滑坡的防治
1：影响因素
地下水：降低斜坡上物质颗粒之间的吸附力；溶解土体中的胶结物；增加土体的重量；产生浮托作用，降低土体与滑动面间的摩擦系数。
地表水：对斜坡坡脚的侵蚀；增加土体的重量和减小其摩擦力。
地质因素：节理、断层影响着斜坡上岩体或土体的破碎情况；软弱面的产状与斜坡坡面产状的关系不同，坡面的稳定性是不一样的；构成坡面的基岩岩性不同，发生滑坡的可能性也不同，千枚岩、页岩、泥岩组成的山坡易发生滑坡。

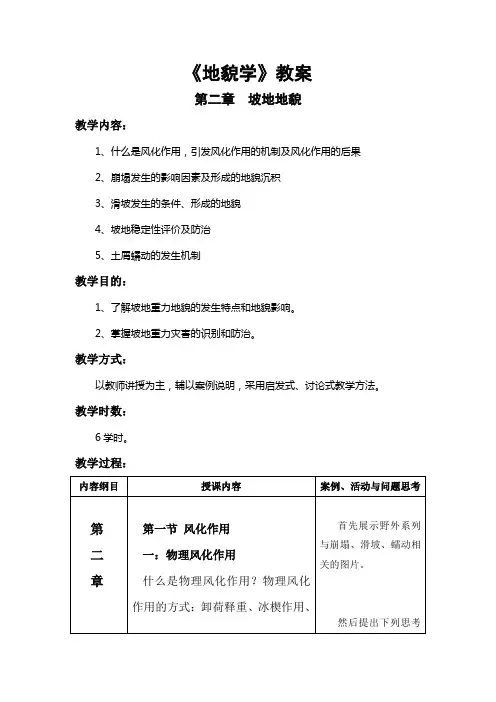

首先展示野外系列与崩塌、滑坡、蠕动相关的图片。
然后提出下列思考问题：
1）在山区进行工程建设时，会碰到哪些地质地貌灾害问题？
2）例举生活中的物理风化、化学风化作用的现象？
3）如何防治山区的坡地灾害？
二：崩塌形成的条件
1：地形条件：坡度一般要大于岩屑的休止角，要大于33º；坡地的相对高度大于50m时，可发生大型崩塌。
2：地质条件：软弱面与坡面的倾向和倾角的关系不同，斜坡发生崩塌的可能性也不一样。
3：气候条件：温差较大，降水较多的地区易发生崩塌。
4：地震、强烈的融冰化雪
5：人工开挖边坡
三：崩塌堆积地貌和结构
倒石堆，混杂堆积物。
第三节滑坡
一：什么是滑坡及滑坡的类型？
滑坡是指斜坡上的大块岩体或土体，由于地下水和地表水的影响，在重力作用下，沿着一滑动面整体下滑的现象。

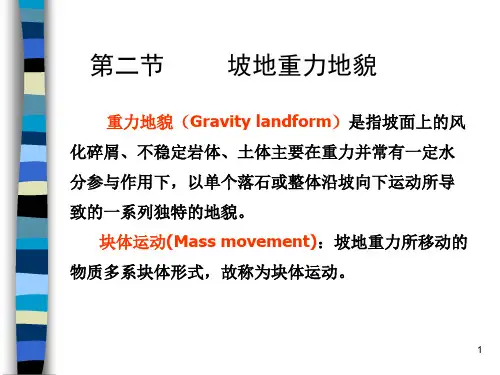

第二节坡地重力地貌

48
（2）斜坡物质组成
不同土体和岩体的工程力学特征不同，它 们的抗剪强度、抗风化、抗软化、抗冲刷的能 力也不同，发生滑坡的频率也不一样。
一般来说，由粘土矿物组成的岩石如泥岩、 页岩、煤系、片岩和千枚岩等及其风化物易发 生滑坡。粘土和松散堆积层浸水后，粘聚力骤 降，大大增加其可滑性。这些地层被称之为易 滑地层。
38
6）滑坡裂隙 （1）环状拉张裂隙 （2）剪切裂隙 （3）鼓张裂隙 （4）扇形张裂隙
39
环状拉张裂缝 环状拉张裂缝分布在滑坡壁的后缘，与 滑坡壁方向大致吻合。 环状拉张裂缝由滑坡体向下滑动时产生 的拉力造成的，属拉张性质的裂缝。
40
41
42
剪切裂缝 剪切裂缝主要分布在滑坡体中部及两侧， 因滑动土体与相邻不动土体之间相对位移产生 的剪切力造成的。 根据滑体两侧的剪切裂缝可圈出滑坡的范 围。如两侧剪切裂缝逐步贯通，则预示滑坡将 发生滑动。
57
顺倾坡是指坡面走向和坡向与岩层走向和倾向 一致或接近一致的层状结构岩体组成的斜坡的 统称。 顺层滑坡是指斜坡岩体沿岩层层面、软弱夹层 面或层间错动面剪切滑移而形成的滑坡。 切层滑坡是指滑动面的倾向与地层的倾向相反， 且滑动面切穿地层而形成的滑坡。
58
牵引式滑坡是坡斜坡的下部首先发生滑坡，并 使斜坡中上部的岩土体失稳，相继从下至上形 成滑坡。
1）滑坡的类型
A、按物质组成，可分为土质滑坡、岩质滑坡。 B、按滑动面与岩体结构面之间的关系分：
同类土滑坡、顺层滑坡、切层滑坡； C、按滑坡体的厚度分：浅（几米）、中层（几—20 米）、深层（>20米）滑坡； D、按滑坡的滑动年代分：古、老、新、正在发展中的 滑坡； E、按滑坡的运动形式分：牵引式滑坡、推动式滑坡。

高中地理第2讲 风化作用

物理风化是基础和先导；化学风化反过来促进 物理风化的进行和深入；由于岩性、构造、气 候、流水等条件不同，同一地点风化程度不完 全相同，产生差异风化现象。
三、风化壳的地带性特性及其发育阶段
风化壳在不同气候带具有明显的地带性分布特征 (纬度地带分布规律) 气候条件是决定风化壳形成的主要因素，在不同 的气候条件下，岩石和矿物的风化作用方式和强 度是不同的，从而影响了各地区的发育阶段和发 育程度是不同的。 气候带上的地带性也就决定了风化壳的地带性分 布规律。
2. 残积物与风化壳
残积物(eluvium)是指地球表面岩石经过风化作用以后，残留 在原地的松散堆积物。它没有发生明显的位移运动，但是其 化学成分与母岩相似，但又不完全相同。 又称残积相堆积物，是第四纪陆相沉积的一种成因类型。
主要特点： ①岩石成分、矿物成分、化学成分和下伏基岩有密切联系； ②是基岩风化破碎后留在原地的风化物质，未经搬运磨圆， 未经分选，不具层理； ③残积物的碎屑经长期风化，所形成的粘土矿物常附在石英 砂的表面； ④残积物的结构等特征向下伏基岩逐渐过渡，由上而下风化 程度逐渐减弱，颗粒由细变粗。
岩石圈表层经风化作用形成残积物，残积物是风化壳的组成 部分，而风化壳则是岩石圈表层的一部分。
风化壳具明显的垂直分带特征。
风化壳具有明显的垂直分带性特征
花岗岩风化壳
典型的花岗岩风化壳剖面垂直分带
垂直分带 表层
第一层 第二层 第三层 第四层 第五层
风化程度 成土
全风化带 强风化带 弱风化带 微风化带 未风化岩层
水化作用引起的体积膨胀，是花岗岩发生风化崩解的重要原 因，并形成我国南方地区一种独特的灾害地貌——“崩岗”。
我国东南部花岗岩的分布
“崩岗”
“崩岗”

02-坡地地貌(1)


第二讲
坡地地貌——重力地貌（滑坡）
●压密稳定阶段 滑坡体在滑动过程中具有一定的动能，可以滑到很远的地方。但在 滑面摩擦阻力的作用下，滑体最终要停止下来。滑动停止后，除形成特 殊的滑坡地形外，滑坡岩土体结构和水文地质条件等都发生了一系列变 化。 在重力作用下，滑坡体上的松散岩土体逐渐压密，地表裂缝被充填， 滑动面（带）附近的岩土强度由于压密，固结程度提高，整个滑坡的稳 定性也有所提高。当滑坡坡面变缓、滑坡前缘无渗水、滑坡表面植被重 新生长的时候，说明滑坡已基本稳定。滑坡的压密稳定阶段可能持续几 年甚至更长的时间。
第二讲
坡地地貌

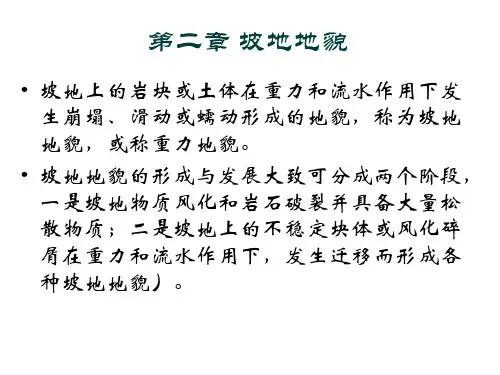

坡地地貌的形成与发展大致可分为两个阶段： 坡地物质风化阶段。形成碎屑层，为坡地地貌的发育做 好准备。 在重力或/和流水的作用下发生侵蚀、搬运、堆积，形成 各种坡地地貌。
第二讲
坡地地貌
一、重力地貌
二、坡面流水地貌 三、土屑流动
第二讲
坡地地貌——重力地貌（崩塌）
一、重力地貌
(一）崩塌
第二讲
补充：
坡地地貌——重力地貌（滑坡）
滑坡的分类
合理的滑坡分类对于认识和防治滑坡是必要的。目前，人们从不同的观点和 应用目的出发提出了多种分类方案，但尚未形成统一的认识。下面介绍几种主要 的滑坡分类。
1）按滑动面特征划分 （1） 顺层滑坡：沿已有结构面发生滑动而形成的滑坡。这些结构面是前期 地质作用而形成的，如岩层层面、不整合面、节理面、松散层与基岩的界面等。 （2）切层滑坡：指滑动面与岩土体中的结构面相交切的滑坡。 2） 按滑动性质划分 （1） 牵引式滑坡：斜坡下部首先失稳发生滑动，继而牵动上部岩土体向下 滑动的滑坡。 （2） 推动式滑坡：斜坡上部首先失去平衡发生滑动，并挤压下部岩土体使 其失稳而滑动的滑坡。 （3） 混合式滑坡：属于牵引式滑坡和推动式滑坡的混合形式。

地质学基础课件：地貌

地貌

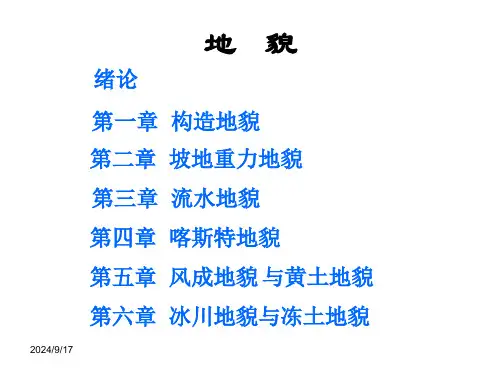

绪论 第一章 构造地貌 第二章 坡地重力地貌 第三章 流水地貌 第四章 喀斯特地貌 第五章 风成地貌 与黄土地貌 第六章 冰川地貌与冻土地貌
2024/9/17
绪论
一、何谓地貌
地貌是固体地壳的表面形态, 如突起的山地和高原, 平坦的 平原, 凹陷的盆地和海盆等等。
2024/9/17
二、地貌的形成因素
湖南省处于云贵高原向江南丘陵和南岭山地向江汉平原的 过渡地带, 地势变化较大。地貌总的看, 省区东西南三面为高耸 的山地环绕, 中间为低缓的丘岗起伏, 北部为低平的平原湖泊, 形 似一个向北开的马蹄形盆地。
全省地貌复杂多样, 地貌形态可划分为山地(包括山原), 丘陵, 岗地, 平原四大类, 所占面积比例分别为51.22％, 15.04％, 13.87 ％, 13.12％, 另有6.39％水面。
一、水平构造地貌
水平构造的岩层抬升后形成的构造高原或构造台地, 经流水 长期侵蚀后, 往往被切割成面积较小的方山。其特点是顶平坡陡, 远望如城堡和山寨, 如广东的丹霞山, 张家界天子山的黄狮寨、 顶天楼等方山。
如果方山再被流水分割, 则形成面积更小、形态高尖的石峰、 石柱、石针和狭长的石岭、石墙。它们往往成群分布, 故又称为 峰林地貌。景观奇特, 是很好的地貌旅游资源。
2024/9/17
内、外营力在造貌过程中是同时出现的, 并且互相影响, 只 不过作用强度不同而已。例如在地壳稳定时期, 以外营力为主 导, 结果使高地夷平, 低地填高。如果在地壳强烈活动时, 则以 内营力为主导, 此时地貌高差增大, 海底可能上升成为陆地, 而 陆地下沉也可能变成海洋。
任何一个地区的地貌发育都是几种营力共同作用而成, 但其 中有一种营力起主导作用。
2024/9/17
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第五节 蠕动
蠕动是指斜坡上的土层、岩层和它们的风化碎屑物质在 重力作用下，顺坡向下发生缓慢的移动现象。 1、松散层蠕动 包括松散颗粒和岩屑蠕动，是由于冷热、干湿引起体积
膨胀、收缩，在重力作用下产生的。
斜坡上的碎屑物质在热胀冷缩的反复作用下移动的示意图
2、岩体蠕动 斜坡上岩体在本身重力作用下，发生十分缓慢 的塑性变形或弹塑性变形。
滑坡体上的醉汉树及 滑坡造成的公路弯曲和路面变形
张家窝滑坡体前缘挡土墙
二、滑坡力学机制
Q
Pa-Qb-fR=0
滑坡壁
滑坡阶地
滑坡体 滑动面 滑床
滑坡鼓 丘
滑坡裂隙
① 环状裂隙：位于滑坡壁后缘，由拉力所致。 ② 羽状裂隙：位于滑坡中部和两侧，由剪力所致。 ③ 鼓张（压）裂隙：位于滑坡体前部，由拉（压）力所致。 ④ 放射状裂隙：位于滑坡体前缘，由拉力所致。
。 。
滑坡
临空面和坡度 。 。 20 -30 ；40
蠕动
25～30
。
35～45
。
坡地相对高度 50m
节理、断层、地层产状、 粘土，断层面、节理 粘土含量，软弱岩 面或岩层不整合 ， 层 岩性（软弱岩层交替） 岩层走向
气候条 件
其他条 件
温差、降雨
地震和人为破坏
暴雨：地下水、地表 温差 冷热 干湿 水
三、崩塌堆积地貌
一、崩塌的作用方式
崩塌：斜坡上的岩屑或块体在重力作用下，快速向下 移动。
根据地貌部位和形式可分为山崩、塌岸、散落。
山崩：规模大，能达十万立方米。
白岩危岩体远观
塌岸：发生在河岸、湖岸（库岸）、沟岸、海岸的陡坡处。
重 庆 武 隆 崩 塌
散落：岩屑沿斜坡向下运动。
二、崩塌形成的条件
海底有没有风化作用？
坡地重力地貌
形成与发展分两个阶段：
坡地上的风化岩块或土体在
重力并常有一定水分参与 作用下，发生崩塌、滑动 或蠕动形成的地貌。 一是风化作用 二是块体运动
提
第一节 第二节 第三节 第四节 第五节 风化作用
纲
坡地及块体运动 崩塌 滑坡 蠕动
第一节 风化作用
岩石
风化作用
破碎 岩块
形成条件
必要条件
地形条件
坡度 相对高度
促发条件
气候条件
节理 断层
地层产状
地质条件
地震
气温 降雨
人为破坏
岩性
三、崩塌堆积地貌
基坡、倒石堆
基 坡
基底
基 坡
崩塌特点：先兆不明，发生突然
第四节 滑坡（landslide）
一、滑坡 二、滑坡力学机制 三、滑坡的地貌特征 四、滑坡影响因素
一、滑坡 斜坡上的大块岩（土）体,由于地下水和地 表水的影响，在重力作用下，沿着滑动面作整 体下滑的现象称滑坡。
岩体蠕动
蠕 动
3、蠕动发生的条件
1、地形条件
松散层蠕动 要出现在25～30度的坡地上，其速度接近地 表处最大，深度在20毫米至数米。 岩层蠕动 多发生在35～45度的陡坡上， 深度3～5米， 最大者可达50米。
2、地质条件： 粘土含量，越高膨胀和收缩辐度越大。软
弱岩层，易发生弹塑性变化。 3、气候条件： 受干湿、温差、冻融影响。 4、人为及其他因素：动物洞穴、植物根系腐烂的空洞。
三、滑坡的防治措施
1、对大中型滑坡，采取躲绕。
2、对小型滑坡，进行治理。如修坡、排水、修
挡土墙、焙烧法、爆破灌浆法。
（1）降缓、降低坡度，可以分成几个台阶，房子不要靠山脚太近，（2） 在可能滑塌的坡体上，挖建1条或多条环形排水沟，防止坡上流下的雨水 渗入，（3）修挡土墙，可以在坡脚砌建一定深度、厚度和高度的挡墙， 墙内要埋上排水管，（4）对坡面进行处理，抺一层薄的水泥沙浆或临时 盖上薄膜，防止水渗入坡体。
长江三峡新滩滑坡
1985年6月12日
洒勒山滑坡
1983年3月7日下午5时46分，在不足一分钟时间 里在甘肃东乡县洒勒山发生了4000多万的大滑坡。其 速度为25～30米每秒。顷刻之间三个村庄几乎荡然无
存。220人丧生，70户房屋和3000亩耕地被摧毁。
滑坡床
洒勒
新庄
苦顺
滑坡堆积界限
图 洒勒山滑坡示意图
第二章 坡地重力地貌
山崩：规模大，能达十万立方米。
白岩危岩体远观
重 庆 武 隆 崩 塌
为什么会发生坡地灾害？
崩塌发生时有前兆吗？
滑坡发生时有前兆吗？ 如何识别崩塌？
如何识别滑坡？
如何进行坡面防治？
什么叫坡？
如何描述一个坡地呢？
滑坡
泥石流
崩塌 山洪 崩塌 滑坡 泥石流
各种外营力作用中的先锋作用是什么？
法 摩
θ
擦阻力：τf=Ntgφ (土粒岩屑、碎块)
τf=Ntgφ＋C·A (块体整体)
τf
T
A
θ
G N
θ
注：θ为坡角，φ 为内摩擦角，A:块体与地面接触面积，C:粘聚力
θ≤φ
稳定条件： K= 抗滑力 下滑力
Ntgφ＋C·A = ≥1 T
第三节 崩塌（Break down）
一、崩塌的作用方式
二、崩塌形成的条件
物理风化
冻融风化
物理风化的结果导致： 大块岩石 小块岩石； 完整岩石 分散岩石； 体积变化 ：a.单个体积由大 小； b. 总体积 大； 表面积由小 大。
化学风化
水化作用 H2O O2 CO2
水解作用
氧化作用 碳酸化作用
碳酸化作用
生物风化
生物的物理风化作用： 植物的根系起楔子坡区留下围椅状、槽状地形。
a.滑坡区留下围椅状、槽状地形。
b.滑体上出现“醉汉林”、“马刀树”。
b.滑体上出现“醉汉林”、“马刀树”。
新滩滑坡（湖北秭归）
1985年6月12日凌晨3点45分，长江流域新滩镇 （湖北省秭归县）北岸发生滑动。滑移土石约3000万 立方米，冲入江中的土石，使长1700米，宽400米的 新滩镇荡然无存。冲入江中的土石，使江面缩小三分 之一，激起涌浪高54米，波及上下游42公里的江段， 击毁船只77只，死亡10人。
动物
微生物 生物的化学风化作用： 生物在新陈代谢过程中分泌出各种有机酸对岩 石所起的强烈腐蚀作用。
华山
潮州古城墙
海底有没有风化作用？
风化作用也可以发生在海底，在海水的作用下进行，称 之为海底风化作用。
黑云母风化成海绿石
火山灰风化成蒙脱石
第二节 坡地及块体运动
把倾斜角大于2 斜坡地面称为斜坡或坡。
崩塌 作用对 岩屑或块体 象 作用力 重力
滑坡 大块岩（土）体
蠕动 土层、岩层和它们的 风化碎屑物质 重力 顺坡向下发生缓慢的 移动
重力（地下水和 地表水影响） 作用方 快速向下坡移动 整体下滑向下滑 式 动 地貌类 崩塌壁、倒石堆 滑坡体、滑坡面、 滑坡壁、滑坡裂 型 隙
崩塌
地形条 件 地质条 件 坡度35 50至60
1.坡地形态指标——如何描述一个坡地呢？ 2.坡地的块体运动——为什么要进行坡面防治呢？
。
1、坡地的形态特征指标
坡地的形态主要有坡度、坡形、坡向和坡长等。
按坡度(坡高/坡长)分为： 2 －5 极缓坡， 5 －15 缓坡，15 －25 斜坡，
。 。 。 。 。 。
25 －35 陡坡，35 －55 极陡坡。
外营力作用
侵蚀 搬运 堆积
风化作用它不仅和其它营力一样对地表进行着塑造，而且还为 其它外营力作用创造了必要的条件。 风化作用是其它外营力的先锋。
出露地表的岩石， 受日光照射、温度变化、
风化作用
水的作用 和生物作用等，
物理风化 化学风化 生物风化

发生破碎和分解，形成大小不等的岩屑、砂粒
和黏土。
按坡向分为：阳坡、半阳坡、阴坡、半阴坡。 按坡长：>500 m 长坡，<50 m 短坡
。
。
。
。
按坡形分为： 直坡、凸坡、凹坡。
2、坡地上的块体运动
坡地上风化碎屑或岩体、土体在重力为主的作用下， 沿坡地向下运动称为块体运动。
τf
T
A
θ
G
N
θ
B
τf
T
A
θ
G N
θ
τf
T
A
θ
G
N B
下滑力：T=Gsinθ 向应力：N=Gcosθ
抗滑桩是用以支档滑体的下 滑力，使之固定于滑床的桩 柱。 锚杆是一种防治岩质斜坡滑 坡和崩塌的有效措施，利用 锚杆（索）上所施加的预应 力，以提高滑动面的 抗滑力。
排水：以增强抗滑力和减 小下滑力。
减荷 麻面爆破：增加该结构面的摩擦力。
绕避措施
焙烧法是对粘性土进行焙烧,使其塑性消失,具有 耐水性,使粘性土变为像砖一样的半岩石类土的
滑坡蠕动阶段的裂隙状况
三、滑坡的地貌特征
1、滑坡体 2、滑动面 3、滑坡壁 4、滑坡阶地
5、滑坡鼓丘
6、滑坡裂隙
影响因素
必要因素
地形条件 地质条件
构造 岩性
促发因素
水分 地震
地下水 减弱黏聚力 减少抗滑力 增大下滑力 地表水
人为破坏
临空面 坡度
暴雨引起的滑坡－1
暴雨引起的滑坡－2
*滑坡的识别
地震和人为因素 动物洞穴、植物根 系腐烂的空洞
1.掌握坡地地貌（P6） 2. 风化作用分为物理风化、化学风化、生物风化 (P6) 3.坡地形态指标：坡度、坡形、坡向和坡长（课件）。 3.了解坡地块体运动力学机理。 4.掌握崩塌定义（P8）和形成条件（P9） 5.掌握崩塌堆积地貌：基坡、倒石堆实践意义（P11）。 6.掌握滑坡定义（P11）、影响滑坡因素（P12）和地貌特征 （P13）。 7.理解蠕动定义（课件）。 思考题：1、山地灾害防治工作现状。
