下载文档原格式

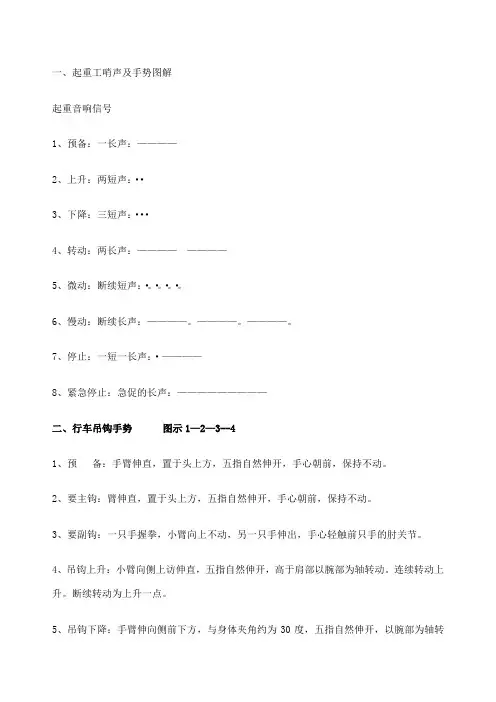

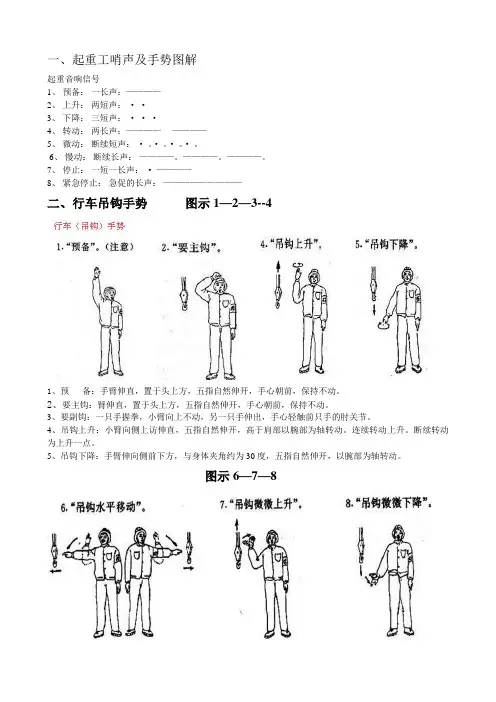

一、起重工哨声及手势图解起重音响信号1、预备：一长声：————2、上升：两短声：··3、下降：三短声：···4、转动：两长声：————————5、微动：断续短声：·。
·。
·。
·。
6、慢动：断续长声：————。
————。
————。
7、停止：一短一长声：·————8、紧急停止：急促的长声：—————————二、行车吊钩手势图示1—2—3--41、预备：手臂伸直，置于头上方，五指自然伸开，手心朝前，保持不动。
2、要主钩：臂伸直，置于头上方，五指自然伸开，手心朝前，保持不动。
3、要副钩：一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节。
4、吊钩上升：小臂向侧上访伸直，五指自然伸开，高于肩部以腕部为轴转动。
连续转动上升。
断续转动为上升一点。
5、吊钩下降：手臂伸向侧前下方，与身体夹角约为30度，五指自然伸开，以腕部为轴转动。
图示6—7—86、吊钩水平移动：小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩部相平的位置。
7、吊钩微微上升：手臂伸向侧前上方，手心朝上，高于肩部，以腕部为轴，重复向上摆动手掌。
8、吊钩微微下降：臂伸向侧前下方，与身体夹角约为30度，手心朝下，以腕部为轴，重复向下摆动手掌。
图示9—10--119、吊钩水平微微移动：臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动。
10、微动范围：双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近。
11、只是降落位置：指伸直，指出负载应降落的位置。
图示12—13—1412、停止：小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧。
13、工作紧急停止：两小臂水平置于胸前，五指伸开，手心抄下，同时水平挥向两侧。
14、工作结束：双手五指伸开，在额前交叉。
经纬电材股份有限公司工会起草2015年4月19。

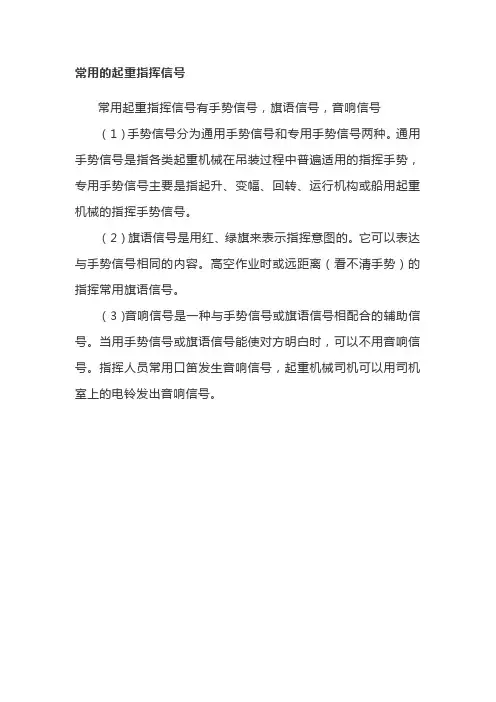

常用的起重指挥信号
常用起重指挥信号有手势信号，旗语信号，音响信号
（1）手势信号分为通用手势信号和专用手势信号两种。
通用手势信号是指各类起重机械在吊装过程中普遍适用的指挥手势，专用手势信号主要是指起升、变幅、回转、运行机构或船用起重机械的指挥手势信号。
（2）旗语信号是用红、绿旗来表示指挥意图的。
它可以表达与手势信号相同的内容。
高空作业时或远距离（看不清手势）的指挥常用旗语信号。
（3）音响信号是一种与手势信号或旗语信号相配合的辅助信号。
当用手势信号或旗语信号能使对方明白时，可以不用音响信号。
指挥人员常用口笛发生音响信号，起重机械司机可以用司机室上的电铃发出音响信号。
一、起重工哨声及手势图解起重音响信号1、预备：一长声：————2、上升：两短声：··3、下降：三短声：···4、转动：两长声：————————5、微动：断续短声：·。
·。
·。
·。
6、慢动：断续长声：————。
————。
————。
7、停止：一短一长声：·————8、紧急停止：急促的长声：—————————二、行车吊钩手势图示1—2—3--41、预备：手臂伸直，置于头上方，五指自然伸开，手心朝前，保持不动。
2、要主钩：臂伸直，置于头上方，五指自然伸开，手心朝前，保持不动。
3、要副钩：一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节。
4、吊钩上升：小臂向侧上访伸直，五指自然伸开，高于肩部以腕部为轴转动。
连续转动上升。
断续转动为上升一点。
5、吊钩下降：手臂伸向侧前下方，与身体夹角约为30度，五指自然伸开，以腕部为轴转动。
图示6—7—86、吊钩水平移动：小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩部相平的位置。
7、吊钩微微上升：手臂伸向侧前上方，手心朝上，高于肩部，以腕部为轴，重复向上摆动手掌。
8、吊钩微微下降：臂伸向侧前下方，与身体夹角约为30度，手心朝下，以腕部为轴，重复向下摆动手掌。
图示9—10--119、吊钩水平微微移动：臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动。
10、微动范围：双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近。
11、只是降落位置：指伸直，指出负载应降落的位置。
图示12—13—1412、停止：小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧。
13、工作紧急停止：两小臂水平置于胸前，五指伸开，手心抄下，同时水平挥向两侧。
14、工作结束：双手五指伸开，在额前交叉。
经纬电材股份工会起草2021年4月19。
起重工手势及哨声手臂伸直，置于头上方，五指自然伸开，手心朝前, 保持不动。
起升绿旗举起肩上左右微摆。
下落一一绿旗下垂腹前上下微摆。
微起一一绿旗举起胸前红旗横挡上方。
微落——绿旗下垂胸前红旗横挡下方。
大松脱一一绿旗下垂腹下大幅度摆动。
臂杆抬起红旗举起肩上左右微摆。
臂杆下落一一红旗下垂腹前上下微摆。
臂杆转向一一红旗横指所转方向。
伸臂杆一一红绿旗握紧举至胸前旗尖朝外，做相斥动作。
缩臂杆一一红绿旗握紧至腹前旗尖相对朝下，做相对运动。
立即停止红旗在胸前左右大摆动。
工作结束一一红绿旗交叉举过头顶。
行车（吊钩）手势单手自然握拳，置于头上，轻触头顶3「要副钩J一只受握拳，小臂向上不动，另一只手伸岀，手心轻触前只手的肘关节。
4「吊钩上升J小臂向侧上访伸直，五指自然伸开，高于肩部以腕部为轴转动。
起重音响信号4 预备：1、预备. 长声：2、上升：两短声：• •3、下降：三短声：...4、转动：两长声： ------------------5、微动：断续短声：•。
•。
• O • O6、慢动：断续长声： ---------- 。
-------- O7、。
停止：一短一长声：--------8、紧急停止：急促的长声：起重工手势及哨声手臂伸向侧前下方，与身体夹角约为30度，手心朝下，以腕部为轴，重复向下摆动手掌。
9」吊钩水平微徽移动S小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩部相平的位置。
小臂伸向侧前上方，手心朝上，高于肩部，以腕部为轴，重复向上摆动手掌。
小臂向侧上方自然伸岀，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动。
10「微动范围J双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近。
5「吊钩下降J 吊下降J手臂伸向侧前下方，与身体夹角约为30度，五指自然伸开，以腕部为轴转动。
1】」指示降落方位J五指伸直，指岀负载应降落的位置12「停止S小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧。
![指挥人员手语旗语哨音配合关系[详细讲解]](https://uimg.taocdn.com/110e038b33d4b14e852468e5.webp)

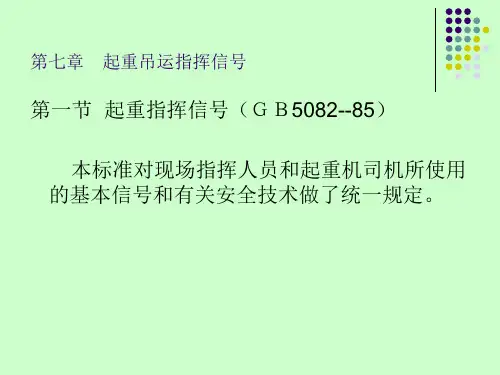

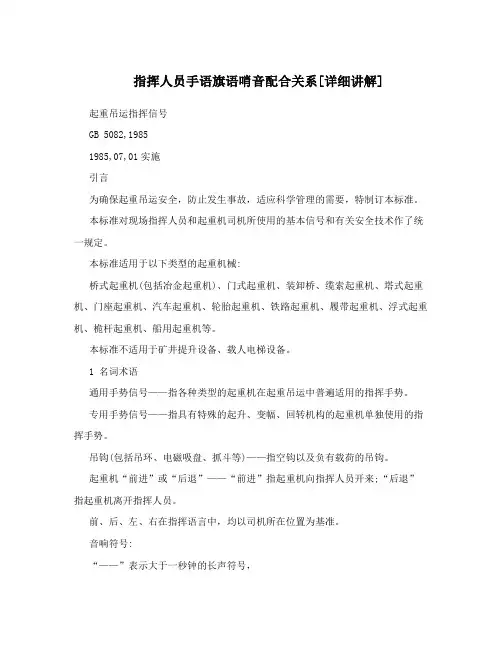

指挥人员手语旗语哨音配合关系[详细讲解] 起重吊运指挥信号GB 5082,19851985,07,01实施引言为确保起重吊运安全，防止发生事故，适应科学管理的需要，特制订本标准。
本标准对现场指挥人员和起重机司机所使用的基本信号和有关安全技术作了统一规定。
本标准适用于以下类型的起重机械:桥式起重机(包括冶金起重机)、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、船用起重机等。
本标准不适用于矿井提升设备、载人电梯设备。

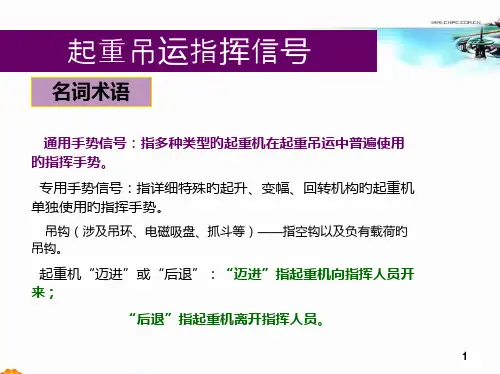

1 名词术语通用手势信号——指各种类型的起重机在起重吊运中普遍适用的指挥手势。
专用手势信号——指具有特殊的起升、变幅、回转机构的起重机单独使用的指挥手势。
吊钩(包括吊环、电磁吸盘、抓斗等)——指空钩以及负有载荷的吊钩。
起重机“前进”或“后退”——“前进”指起重机向指挥人员开来;“后退”指起重机离开指挥人员。
前、后、左、右在指挥语言中，均以司机所在位置为基准。
音响符号:“——”表示大于一秒钟的长声符号，“?”表示小于一秒钟的短声符号。
“?”表示停顿的符号2 指挥人员使用的信号2(1 手势信号2(1(1 通用手势信号2(1(1(1 “预备”(注意)手臂伸直，置于头上方，五指自然伸开，手心朝前保持不动(图1)。
2(1(1(2 “要主钩”单手自然握拳，置于头上，轻触头顶(图2)2(1(1(3 “要副钩”一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节(图3) 2(1(1(4 “吊钩上升”小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动(图4)2(1(1(5 “吊钩下降”手臂伸向侧前下方，与身体夹角约为30?，五指自然伸开，以腕部为轴转动(图5)。
图52(1(1(6 “吊钩水平移动”小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置(图6)。
图62(1(1(7 “吊钩微微上升”小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆动手掌(图7)。

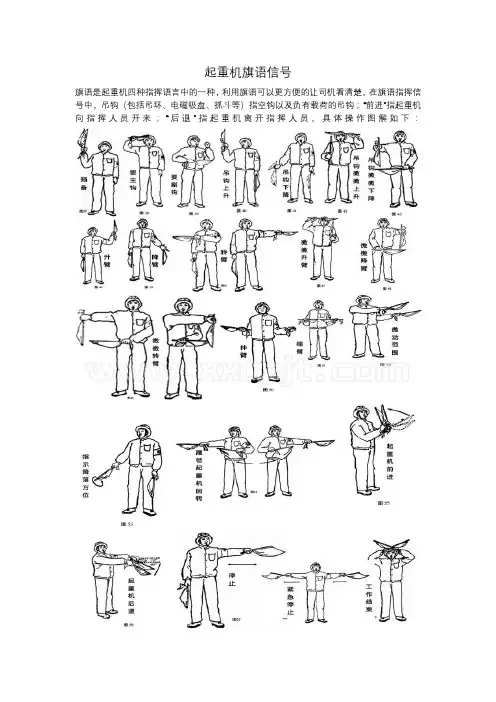

起重机旗语信号旗语是起重机四种指挥语言中的一种，利用旗语可以更方便的让司机看清楚。
在旗语指挥信号中，吊钩（包括吊环、电磁吸盘、抓斗等）指空钩以及负有载荷的吊钩；“前进”指起重机向指挥人员开来；“后退”指起重机离开指挥人员。
具体操作图解如下：结合图片中的动作，小编分别讲解下各动作含义。
1“预备”单手持红绿旗上举（图37）。
2“要主钩”单手持红绿旗，旗头轻触头顶（图38）。
3“要副钩”一只手握拳，小臂向上不动，另一只手拢红绿旗，旗头轻触前只手的肘关节（图39）。
4“吊钩上升”绿旗上举，红旗自然放下（图40）。
5“吊钩下降”绿旗拢起下指，红旗自然放下（图41）。
6“吊钩微微上升”绿旗上举，红旗拢起横在绿旗上，互相垂直（图42）。
7“吊钩微微下降”绿旗拢起下指，红旗横在绿旗下，互相垂直（图43）。
8“升臂”红旗上举，绿旗自然放下（图44）9“降臂”红旗拢起下指，绿旗自然放下（图45）。
10“转臂”红旗拢起，水平指向应转臂的方向（图46）。
11“微微升臂”红旗上举，绿旗拢起横在红旗上，互相垂直（图47）。
12“微微降臂”红旗拢起下指，绿旗横在红旗下，互相垂直（图48）。
13“微微转臂”红旗拢起，横在腹前，指向应转臂的方向；绿旗拢起，竖在红旗前，互相垂直（图49）。
14“伸臂”两旗分别拢起，横在两侧，旗头外指（图50）。
15“缩臂”两旗分别拢起，横在胸前，旗头对指（图51）。
16“微动范围”两手分别拢旗，伸向一侧，其间距与负载所要移动的距离接近（图52）。
17“指示降落方位”单手拢绿旗，指向负载应降落的位置，旗头进行转动（图53）。
18“履带起重机回转”一只手拢旗，水平指向侧前方，另只手持旗，水平重复挥动（图54）。
19“起重机前进”两旗分别拢起，向前上方伸出，旗头由前上方向后摆动（图55）。
20“起重机后退”两旗分别拢起，向前伸出，旗头由前方向下摆动（图56）。
21“停止”单旗左右摆动，另一面旗自然放下（图57）。

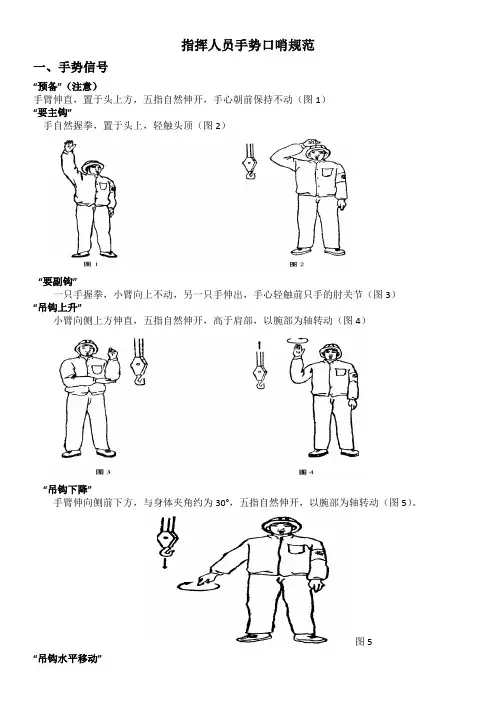

指挥人员手势口哨规范一、手势信号“预备”（注意）手臂伸直，置于头上方，五指自然伸开，手心朝前保持不动（图1）“要主钩”手自然握拳，置于头上，轻触头顶（图2）“要副钩”一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节（图3）“吊钩上升”小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动（图4）“吊钩下降”手臂伸向侧前下方，与身体夹角约为30°，五指自然伸开，以腕部为轴转动（图5）。
图5“吊钩水平移动”小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置（图6）。
图6“吊钩微微上升”小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆动手掌（图7）。
“吊钩微微下落”手臂伸向侧前下方，与身体夹角约为30°，手心朝下，以腕部为轴，重复向下摆动手掌（图8）。
“吊钩水平微微移动”小臂向侧上方自然伸出，五指并拢手心朝外，朝负载应运行的方向，重复做缓慢的水平运动（图9）。
图9“微动范围”双小臂曲起，伸向一侧，五指伸直，手心相对，其间距与负载所要移动的距离接近（图10）。
“指示降落方位”五指伸直，指出负载应降落的位置（图11）。
“停止”小臂水平置于胸前，五指伸开，手心朝下，水平挥向一侧（图12）。
“紧急停止”两小臂水平置于胸前，五指伸开，手心朝下，同时水平挥向两侧（图13）。
“工作结束”双手五指伸开，在额前交叉（图14）。
图14二、音响信号1、“预备”、“停止”一长声——2、“上升”二短声●●3、“下降”三短声●●●4、“微动”断续短声●○●○●○●5、“紧急停止”急促的长声_____ _____ ______。
指挥人员手语旗语哨音配合关系[详细讲解] 起重吊运指挥信号GB 5082,19851985,07,01实施引言为确保起重吊运安全，防止发生事故，适应科学管理的需要，特制订本标准。
本标准对现场指挥人员和起重机司机所使用的基本信号和有关安全技术作了统一规定。
本标准适用于以下类型的起重机械:桥式起重机(包括冶金起重机)、门式起重机、装卸桥、缆索起重机、塔式起重机、门座起重机、汽车起重机、轮胎起重机、铁路起重机、履带起重机、浮式起重机、桅杆起重机、船用起重机等。
本标准不适用于矿井提升设备、载人电梯设备。
1 名词术语通用手势信号——指各种类型的起重机在起重吊运中普遍适用的指挥手势。
专用手势信号——指具有特殊的起升、变幅、回转机构的起重机单独使用的指挥手势。
吊钩(包括吊环、电磁吸盘、抓斗等)——指空钩以及负有载荷的吊钩。
起重机“前进”或“后退”——“前进”指起重机向指挥人员开来;“后退”指起重机离开指挥人员。
前、后、左、右在指挥语言中，均以司机所在位置为基准。
音响符号:“——”表示大于一秒钟的长声符号，“?”表示小于一秒钟的短声符号。
“?”表示停顿的符号2 指挥人员使用的信号2(1 手势信号2(1(1 通用手势信号2(1(1(1 “预备”(注意)手臂伸直，置于头上方，五指自然伸开，手心朝前保持不动(图1)。
2(1(1(2 “要主钩”单手自然握拳，置于头上，轻触头顶(图2)2(1(1(3 “要副钩”一只手握拳，小臂向上不动，另一只手伸出，手心轻触前只手的肘关节(图3) 2(1(1(4 “吊钩上升”小臂向侧上方伸直，五指自然伸开，高于肩部，以腕部为轴转动(图4)2(1(1(5 “吊钩下降”手臂伸向侧前下方，与身体夹角约为30?，五指自然伸开，以腕部为轴转动(图5)。
图52(1(1(6 “吊钩水平移动”小臂向侧上方伸直，五指并拢手心朝外，朝负载应运行的方向，向下挥动到与肩相平的位置(图6)。
图62(1(1(7 “吊钩微微上升”小臂伸向侧前上方，手心朝上高于肩部，以腕部为轴，重复向上摆动手掌(图7)。
指挥信号操作章程
在进行构件、设备安装吊装作业时，应设专人负责指挥机械操作人员进行工作。
操作人员必须与指挥人员密切配合，按指挥人员的各种信号进行操作。
信号必须事先统一规定，工作中不允许随意变更。
指挥信号有以下三种。
一、手势。
手势往往与口笛相配合使用。
二、口笛(哨)。
口笛往往与手势或旗号相配合使用。
1、吹两短声，表示起吊。
2、吹三短声，表示下落。
3、吹一长声，表示停止。
三、旗号：
1、红绿旗上举，表示开车。
2、红绿旗下指，表示停车。
3、绿旗向上、下，表示起升、降落吊钩。
4、绿旗左右摆动，表示停止吊钩动作。
5、红旗向上、下，表示起重臂起升、下降。
6、红旗左右摆动，表示起重臂杆停止动作。
7、两旗卷起指向左、右，表示起重臂向右左转。
8、两旗交叉，表示工作完毕。
