PLC调试是工业自动化领域中非常重要的一环，它直接影响到整个生产线的稳定运行。
在PLC调试过程中，有时会遇到各种问题，需要及时有效地解决。
本文将从广度和深度两个方面探讨PLC调试过程中可能遇到的问题及解决方法。
一、PLC调试中可能遇到的问题1. 电气接线问题在进行PLC调试时，电气接线问题是最常见的困扰。
这包括接线错误、接线松动、接线接触不良等情况。
这些问题会导致信号传输不畅或者错误的信号输入，影响PLC的正常运行。
2. 程序逻辑错误PLC程序逻辑错误可能源于编程人员的疏忽或者对系统理解不够深入。
逻辑错误可能导致输出信号无法正确触发或者触发时序不准确，从而影响设备的运行。
3. 通讯故障在工业自动化系统中，PLC通常需要与上位机或者其他设备进行通讯。
通讯故障可能由通讯线路故障、通讯协议不兼容等原因引起，这会导致PLC无法正常接收或发送信息。
4. 传感器故障传感器是PLC控制系统中的重要组成部分，它们用于检测物理量并将其转换为电信号。
传感器故障可能导致PLC无法准确获取输入信号，从而影响控制系统的运行。
5. 输出执行机构故障如果PLC的输出执行机构（例如继电器、电磁阀等）出现故障，可能导致输出信号无法正确触发，或者无法按时触发，进而影响设备的正常运行。
二、解决方法1. 电气接线问题的解决方法对于电气接线问题，首先需要仔细检查接线图和接线情况，确认接线无误。
可以使用万用表对接线进行逐一测试，找出问题所在并进行调整。
2. 程序逻辑错误的解决方法针对程序逻辑错误，需要认真审查PLC程序，对可能存在的逻辑错误进行逐一排查和修正。
可以运用仿真软件进行模拟测试，找出程序中的逻辑漏洞。
3. 通讯故障的解决方法在面对通讯故障时，首先需要检查通讯线路是否正常连接、通讯协议是否设置正确。
如果通讯协议不兼容，需要调整通讯协议或者进行转换。
4. 传感器故障的解决方法对于传感器故障，可以使用示波器或者逻辑分析仪等设备对传感器进行检测，找出故障原因并进行更换或修复。

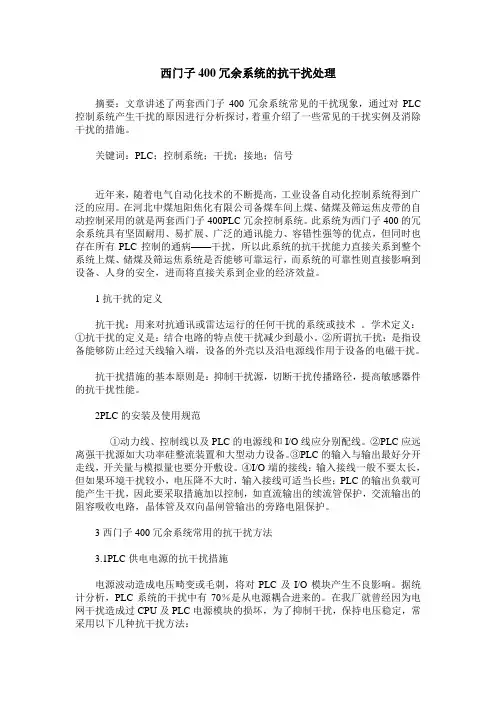

西门子400冗余系统的抗干扰处理摘要：文章讲述了两套西门子400冗余系统常见的干扰现象，通过对PLC 控制系统产生干扰的原因进行分析探讨，着重介绍了一些常见的干扰实例及消除干扰的措施。
关键词：PLC；控制系统；干扰；接地；信号近年来，随着电气自动化技术的不断提高，工业设备自动化控制系统得到广泛的应用。
在河北中煤旭阳焦化有限公司备煤车间上煤、储煤及筛运焦皮带的自动控制采用的就是两套西门子400PLC冗余控制系统。
此系统为西门子400的冗余系统具有坚固耐用、易扩展、广泛的通讯能力、容错性强等的优点，但同时也存在所有PLC控制的通病——干扰，所以此系统的抗干扰能力直接关系到整个系统上煤、储煤及筛运焦系统是否能够可靠运行，而系统的可靠性则直接影响到设备、人身的安全，进而将直接关系到企业的经济效益。
1抗干扰的定义抗干扰：用来对抗通讯或雷达运行的任何干扰的系统或技术。
学术定义：①抗干扰的定义是：结合电路的特点使干扰减少到最小。
②所谓抗干扰：是指设备能够防止经过天线输入端，设备的外壳以及沿电源线作用于设备的电磁干扰。
抗干扰措施的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。
2PLC的安装及使用规范①动力线、控制线以及PLC的电源线和I/O线应分别配线。
②PLC应远离强干扰源如大功率硅整流装置和大型动力设备。
③PLC的输入与输出最好分开走线，开关量与模拟量也要分开敷设。
④I/O端的接线：输入接线一般不要太长，但如果环境干扰较小，电压降不大时，输入接线可适当长些；PLC的输出负载可能产生干扰，因此要采取措施加以控制，如直流输出的续流管保护，交流输出的阻容吸收电路，晶体管及双向晶闸管输出的旁路电阻保护。
3西门子400冗余系统常用的抗干扰方法3.1PLC供电电源的抗干扰措施电源波动造成电压畸变或毛刺，将对PLC及I/O模块产生不良影响。
据统计分析，PLC系统的干扰中有70％是从电源耦合进来的。
在我厂就曾经因为电网干扰造成过CPU及PLC电源模块的损坏，为了抑制干扰，保持电压稳定，常采用以下几种抗干扰方法：①使用隔离变压器衰减从电源进线的高频干扰信号，输入、输出线应用双绞线以抑制共模干扰。
s7300的冗余问题
对于西门子plc的冗余，参看过一些资料，s7400的是硬件就有冗余功能，支持热插拔；300的需要在软件上做冗余。
对于冗余没有多少概念，只是认为在plc出现故障时，能自动切换到另一套系统上，保证系统的正常运行。
那么：1、冗余是否就需要热插拔？2、300plc要做冗余需要哪些附件加入？（过一些做过冗余的人，说需要需要增加冗余基架底板等，请说明下！）3、软件上做冗余需要哪些工具？
有哪位做过的同仁能否提供个实例？
问题补充：
另外下在冗余系统中，s7300切换需要多少时间？据说s7400的冗余系统，在出现问题时能立即启动，真的没有时间差吗？
最佳答案
1、一般做的冗余都是cpu冗余，模块的冗余做的不多，是否支持热插拔，要看用的什么底板，普通底板是不能热插拔的。
有专门的热插拔底板，模块都是通过底板通讯的，拔掉中间一个，不影响后面的模块通讯。
2、300都是做软冗余，根据选择可以通过mpi通讯，一个cpu执行全部程序，另外一个cpu判断运行的cpu的状态，
如果它正常，则冗余的这个cpu只是执行扫描同步控制数据，但是不执行输出指令，当运行的cpu出现问题后，冗余的cpu 判断到出现故障后，执行所有的程序。
3、上位机需要冗余包，来实现连接不通的cpu。
4、切换时间为大于判断的一个扫描周期，比如100ms 判断1次，那么这个切换也就大于100ms（为200ms）
5、400h是硬件冗余，不是完全没有时间差，而是这个差非常小，可以忽略。

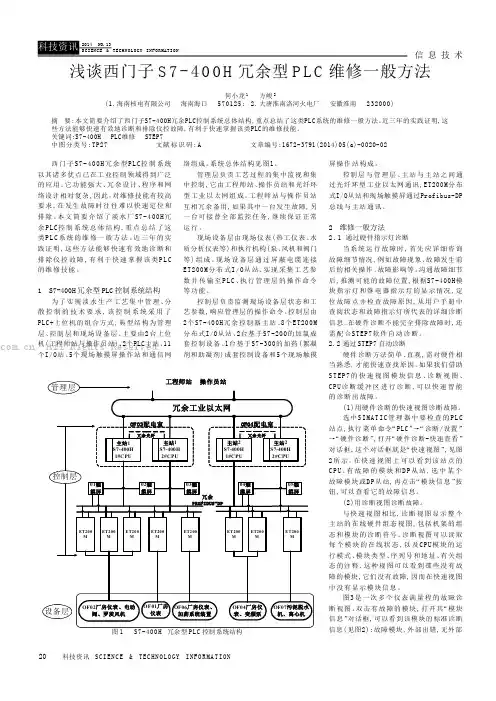

信 息 技 术20科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N西门子S 7-400H 冗余型PL C控制系统以其诸多优点已在工业控制领域得到广泛的应用。
它功能强大、冗余设计、程序和网络设计相对复杂,因此，对维修技能有较高要求,在发生故障时往往难以快速定位和排除。
本文简要介绍了淡水厂S7-400H冗余PL C控制系统总体结构,重点总结了这类P L C 系统的维修一般方法。
近三年的实践证明,这些方法能够快速有效地诊断和排除仪控故障,有利于快速掌握该类P L C 的维修技能。
1 S7-400H 冗余型PLC 控制系统结构为了实现淡水生产工艺集中管理、分散控制的技术要求,该控制系统采用了PLC+上位机的组合方式,典型结构为管理层、控制层和现场设备层。
主要由2台上位机(工程师站与操作员站)、2个PLC主站、11个I/O站、5个现场触摸屏操作站和通信网络组成。
系统总体结构见图1。
管理层负责工艺过程的集中监视和集中控制,它由工程师站、操作员站和光纤环型工业以太网组成。
工程师站与操作员站互相冗余备用,如果其中一台发生故障,另一台可接替全部监控任务,继续保证正常运行。
现场设备层由现场仪表(热工仪表、水质分析仪表等)和执行机构(泵、风机和阀门等)组成。
现场设备层通过屏蔽电缆连接ET200M分布式I/O从站,实现采集工艺参数并传输至P L C 、执行管理层的操作命令等功能。
控制层负责监测现场设备层状态和工艺参数,响应管理层的操作命令。
控制层由2个S7-400H冗余控制器主站、8个ET200M 分布式I/O从站、2台基于S7-200的加氯成套控制设备、1台基于S7-300的加药(絮凝剂和助凝剂)成套控制设备和5个现场触摸屏操作站构成。
控制层与管理层、主站与主站之间通过光纤环型工业以太网通讯,ET200M分布式I/O从站和现场触摸屏通过Profibus-DP 总线与主站通讯。

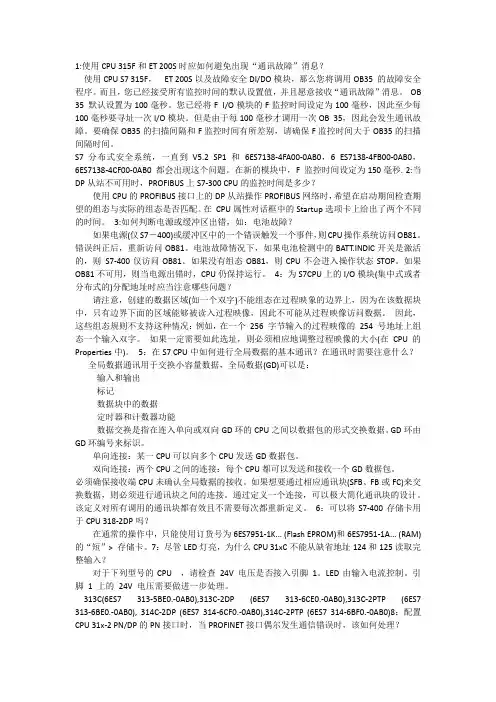

1:使用CPU 315F和ET 200S时应如何避免出现“通讯故障”消息？使用CPU S7 315F，ET 200S以及故障安全DI/DO模块，那么您将调用OB35 的故障安全程序。
而且，您已经接受所有监控时间的默认设置值，并且愿意接收“通讯故障”消息。
OB 35 默认设置为100毫秒。
您已经将F I/O模块的F监控时间设定为100毫秒，因此至少每100毫秒要寻址一次I/O模块。
但是由于每100毫秒才调用一次OB 35，因此会发生通讯故障。
要确保OB35的扫描间隔和F监控时间有所差别，请确保F监控时间大于OB35的扫描间隔时间。
S7分布式安全系统，一直到V5.2 SP1 和6ES7138-4FA00-0AB0，6 ES7138-4FB00-0AB0，6ES7138-4CF00-0AB0 都会出现这个问题。
在新的模块中，F 监控时间设定为150毫秒. 2:当DP从站不可用时，PROFIBUS上S7-300 CPU的监控时间是多少？使用CPU的PROFIBUS接口上的DP从站操作PROFIBUS网络时，希望在启动期间检查期望的组态与实际的组态是否匹配。
在CPU属性对话框中的Startup选项卡上给出了两个不同的时间。
3:如何判断电源或缓冲区出错，如：电池故障？如果电源(仅S7－400)或缓冲区中的一个错误触发一个事件，则CPU操作系统访问OB81。
错误纠正后，重新访问OB81。
电池故障情况下，如果电池检测中的BATT.INDIC开关是激活的，则S7-400仅访问OB81。
如果没有组态OB81，则CPU不会进入操作状态STOP。
如果OB81不可用，则当电源出错时，CPU仍保持运行。
4：为S7CPU上的I/O模块(集中式或者分布式的)分配地址时应当注意哪些问题？请注意，创建的数据区域(如一个双字)不能组态在过程映象的边界上，因为在该数据块中，只有边界下面的区域能够被读入过程映像，因此不可能从过程映像访问数据。

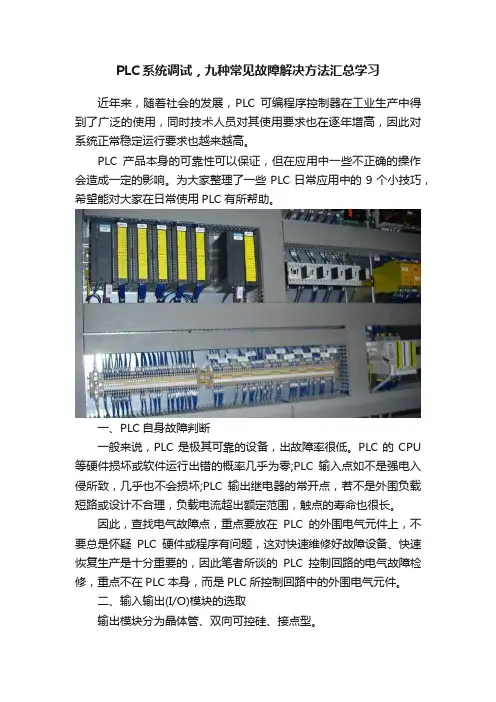

PLC系统调试，九种常见故障解决方法汇总学习近年来，随着社会的发展，PLC可编程序控制器在工业生产中得到了广泛的使用，同时技术人员对其使用要求也在逐年增高，因此对系统正常稳定运行要求也越来越高。
PLC产品本身的可靠性可以保证，但在应用中一些不正确的操作会造成一定的影响。
为大家整理了一些PLC日常应用中的9个小技巧，希望能对大家在日常使用PLC有所帮助。
一、PLC自身故障判断一般来说，PLC是极其可靠的设备，出故障率很低。
PLC的CPU 等硬件损坏或软件运行出错的概率几乎为零;PLC输入点如不是强电入侵所致，几乎也不会损坏;PLC输出继电器的常开点，若不是外围负载短路或设计不合理，负载电流超出额定范围，触点的寿命也很长。
因此，查找电气故障点，重点要放在PLC的外围电气元件上，不要总是怀疑PLC硬件或程序有问题，这对快速维修好故障设备、快速恢复生产是十分重要的，因此笔者所谈的PLC控制回路的电气故障检修，重点不在PLC本身，而是PLC所控制回路中的外围电气元件。
二、输入输出(I/O)模块的选取输出模块分为晶体管、双向可控硅、接点型。
晶体管型的开关速度最快(一般0.2ms)，但负载能力最小，约0.2~0.3A、24VDC，适用于快速开关、信号联系的设备，一般与变频、直流装置等信号连接，应注意晶体管漏电流对负载的影响。
可控硅型优点是无触点、具有交流负载特性，负载能力不大。
继电器输出具有交直流负载特点，负载能力大。
常规控制中一般首先选用继电器触点型输出，缺点是开关速度慢，一般在10ms左右，不适于高频开关应用。
三、接地问题PLC系统接地要求比较严格，最好有独立的专用接地系统，还要注意与PLC有关的其他设备也要可靠接地。
多个电路接地点连接在一起时，会产生意想不到的电流，导致逻辑错误或损坏电路。
产生不同的接地电势的原因，通常是由于接地点在物理区域上被分隔的太远，当相距很远的设备被通信电缆或传感器连接在一起的时候，电缆线和地之间的电流就会流经整个电路。
plc调试过程中遇到的问题及解决方法PLC调试过程中遇到的问题及解决方法在PLC（可编程逻辑控制器）的调试过程中，常常会遇到各种各样的问题，这些问题可能会影响到设备或系统的正常运行。
为了更好地帮助大家了解PLC调试中可能遇到的问题以及解决方法，接下来我们将深入探讨这一主题。
问题一：PLC程序逻辑错误在PLC调试过程中，程序逻辑错误是常见的问题之一。
这可能是由于程序编写不当或逻辑关系设计错误导致的。
当出现程序逻辑错误时，我们需要通过逐步排查的方法找到错误的根源，并进行相应的修正。
我们可以使用在线调试工具来监测程序执行的过程，以确定程序执行到哪一步出现了问题。
逐步检查程序中的逻辑关系，确认各个部分的运行状态是否符合预期。
根据具体的错误情况进行程序修正或优化，确保逻辑的正确性和稳定性。
在遇到复杂的逻辑错误时，我们也可以借助PLC仿真软件进行离线调试，以更好地定位和解决问题。
问题二：硬件故障除了程序逻辑错误之外，硬件故障也是PLC调试中常见的问题之一。
硬件故障可能包括接线端子松动、I/O模块损坏、电源供应不稳等情况。
当出现硬件故障时，我们首先需要对相关硬件进行全面的检查，确认是否存在松动、损坏或其他异常情况。
可以通过替换元件的方式逐步排除故障，并使用测试仪器对电路、信号和电压进行检测，以确定具体的故障位置和原因。
对于无法自行解决的硬件故障，可以及时联系设备厂家或专业维修人员进行处理，确保设备的正常运行。
问题三：通信异常在PLC调试过程中，由于通信模块故障或通信参数设置错误，可能会导致PLC与外部设备或系统之间的通信异常。
为解决这一问题，首先需要检查通信模块的运行状态和设置参数，确保其与外部设备之间的通信参数一致。
可以通过PLC自带的通信监控工具或者专业的通信调试工具来对通信过程进行监测和诊断，以确定通信异常的具体原因。
根据诊断结果进行相应的调整和优化，保障PLC与外部设备之间的正常通信。
问题四：接口数据格式不匹配在PLC调试过程中，当不同设备或系统之间的接口数据格式不匹配时，可能会导致数据传输错误或通信失败。

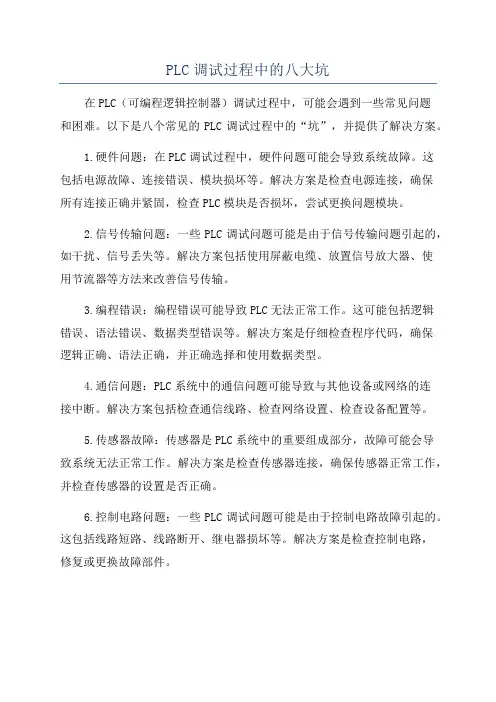

PLC调试过程中的八大坑在PLC（可编程逻辑控制器）调试过程中，可能会遇到一些常见问题和困难。
以下是八个常见的PLC调试过程中的“坑”，并提供了解决方案。
1.硬件问题：在PLC调试过程中，硬件问题可能会导致系统故障。
这包括电源故障、连接错误、模块损坏等。
解决方案是检查电源连接，确保所有连接正确并紧固，检查PLC模块是否损坏，尝试更换问题模块。
2.信号传输问题：一些PLC调试问题可能是由于信号传输问题引起的，如干扰、信号丢失等。
解决方案包括使用屏蔽电缆、放置信号放大器、使用节流器等方法来改善信号传输。
3.编程错误：编程错误可能导致PLC无法正常工作。
这可能包括逻辑错误、语法错误、数据类型错误等。
解决方案是仔细检查程序代码，确保逻辑正确、语法正确，并正确选择和使用数据类型。
4.通信问题：PLC系统中的通信问题可能导致与其他设备或网络的连接中断。
解决方案包括检查通信线路、检查网络设置、检查设备配置等。
5.传感器故障：传感器是PLC系统中的重要组成部分，故障可能会导致系统无法正常工作。
解决方案是检查传感器连接，确保传感器正常工作，并检查传感器的设置是否正确。
6.控制电路问题：一些PLC调试问题可能是由于控制电路故障引起的。
这包括线路短路、线路断开、继电器损坏等。
解决方案是检查控制电路，修复或更换故障部件。
7.人机界面问题：人机界面是PLC系统与操作员交互的接口，故障可能导致操作员无法正确配置和操作系统。
解决方案是检查人机界面连接，确保其正常工作，并在必要时更换故障部件。
8.调试工具和软件问题：PLC调试过程中，使用的调试工具和软件可能会出现问题，如软件崩溃、调试工具故障等。
解决方案是更新软件，检查调试工具的设置和配置，并在必要时更换故障工具或软件。
总的来说，在PLC调试过程中经常会遇到的问题主要包括硬件问题、信号传输问题、编程错误、通信问题、传感器故障、控制电路问题、人机界面问题、调试工具和软件问题等。

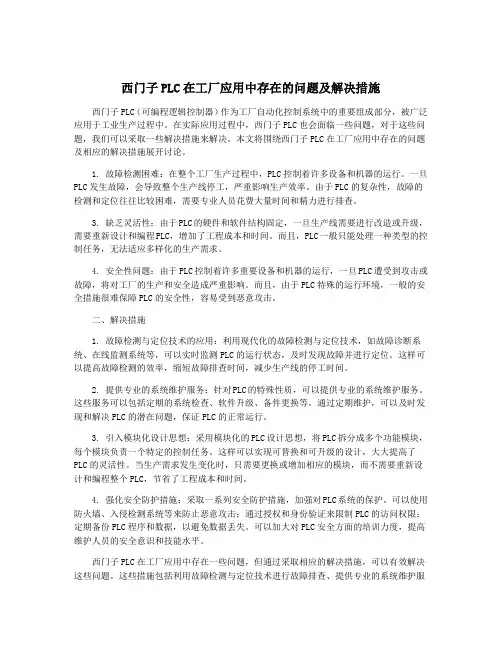

西门子PLC在工厂应用中存在的问题及解决措施西门子PLC（可编程逻辑控制器）作为工厂自动化控制系统中的重要组成部分，被广泛应用于工业生产过程中。
在实际应用过程中，西门子PLC也会面临一些问题，对于这些问题，我们可以采取一些解决措施来解决。
本文将围绕西门子PLC在工厂应用中存在的问题及相应的解决措施展开讨论。
1. 故障检测困难：在整个工厂生产过程中，PLC控制着许多设备和机器的运行。
一旦PLC发生故障，会导致整个生产线停工，严重影响生产效率。
由于PLC的复杂性，故障的检测和定位往往比较困难，需要专业人员花费大量时间和精力进行排查。
3. 缺乏灵活性：由于PLC的硬件和软件结构固定，一旦生产线需要进行改造或升级，需要重新设计和编程PLC，增加了工程成本和时间。
而且，PLC一般只能处理一种类型的控制任务，无法适应多样化的生产需求。
4. 安全性问题：由于PLC控制着许多重要设备和机器的运行，一旦PLC遭受到攻击或故障，将对工厂的生产和安全造成严重影响。
而且，由于PLC特殊的运行环境，一般的安全措施很难保障PLC的安全性，容易受到恶意攻击。
二、解决措施1. 故障检测与定位技术的应用：利用现代化的故障检测与定位技术，如故障诊断系统、在线监测系统等，可以实时监测PLC的运行状态，及时发现故障并进行定位。
这样可以提高故障检测的效率，缩短故障排查时间，减少生产线的停工时间。
2. 提供专业的系统维护服务：针对PLC的特殊性质，可以提供专业的系统维护服务。
这些服务可以包括定期的系统检查、软件升级、备件更换等。
通过定期维护，可以及时发现和解决PLC的潜在问题，保证PLC的正常运行。
3. 引入模块化设计思想：采用模块化的PLC设计思想，将PLC拆分成多个功能模块，每个模块负责一个特定的控制任务。
这样可以实现可替换和可升级的设计，大大提高了PLC的灵活性。
当生产需求发生变化时，只需要更换或增加相应的模块，而不需要重新设计和编程整个PLC，节省了工程成本和时间。
软冗余问题总结：罗龙问题一．西门子软冗余故障首先OB35是循环中断组织块，通过循环中断组织块可以每隔一段预定的时间执行一次程序。
如在利用S7-300PLC进行电炉的PID温度控制中，就是在周期中断OB35中调用SFB41“CONT_C”（连续控制器）中，如果选择OB35默认间隔时间100毫秒，每100毫秒作一次PID运算。
你可以从西门子网站下载相关的文档循环中断组织块的间隔时间较短，最长为1min，最短为1ms，用户可以修改该时间（1---60000ms）。
在使用循环中断组织块时，应该保证设定的循环时间大于执行该程序块的时间，否则会产生循环中断错误，并调用OB80。
打开你的项目硬件组态界面，双击CPU，打开其属性对话框，选择“CyclicInterrupts”（循环中断）子项，选择OB35，在“Execution（ms）”（执行）中修改OB35的时间间隔。
问题二.DB5数据长度故障首先我们在 OB1 中调用功能块 FB101，并为其生成背景数据块 DB5，这时我们来看看背景数据块 DB5 的长度。
如图2所示，可见实际生成的 DB5 只有 100 个字节，正常的 DB5 长度应该为 358 个字节，DB5长度错误。
问题三.OB121报数据长度错误如果这时我们下载程序到 CPU 中，则 CPU SF 亮红灯，CPU 诊断缓冲区报写区域长度错误，如图下图所示。
如果实际中遇到了这种问题，可以先删除已经生成的错误的 DB5，然后在程序中加载好FB104 “SWR_AG_COM”后再重新为 FB101 生成一个新的背景数据块 DB5。
这时我们再查看 DB5 的块长度为 358 个字节，如图4所示，问题解决。
小结：回过头来分析一下问题的根源。
通过上面的解决办法我们不难发现，调用 FB101 并为其生成背景数据块之前必须先加载 FB104 这个功能块到程序中。
那么 FB101 与 FB104 之间是什么关系呢？通过查看FB101 的块属性，如图下图所示，可以看到在 FB101 中调用了 FB104，所以在调用 FB101 之前需要先将FB104 加载到程序。
PLC调试的常见问题及解决方法PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于自动化控制的电子设备。
在工业控制系统中广泛应用，用于监控、控制和保护生产线。
然而，在PLC调试的过程中，常常会遇到一些问题。
本文将介绍一些常见的问题，并提供相应的解决方法，以帮助读者快速解决PLC调试中的困惑。
问题一：PLC无法正常启动解决方法：首先，检查电源是否连接正确，确保电源电压符合PLC的要求。
其次，检查PLC的电源模块是否工作正常，可以通过测试电源模块的输出电压来确定。
如果电源模块正常，那么可能是PLC程序有误，可以尝试重新编译或下载程序。
另外，查看PLC的错误日志，寻找可能的故障原因。
问题二：输入和输出信号无法正常读取或输出解决方法：首先，检查输入和输出模块的连接是否正确，确认信号线路是否正常。
其次，检查PLC的输入和输出配置是否正确，确保输入和输出信号的设置与实际需求相符。
如果问题仍然存在，可能是输入或输出模块损坏，需要更换故障模块。
问题三：PLC程序运行异常或逻辑错误解决方法：首先，检查PLC程序是否编写正确，排除逻辑错误。
可以通过断点调试或在线监视来逐步排查错误。
其次，检查程序中使用的变量是否正确定义和赋值，避免变量的重复使用或未初始化。
如果问题仍然存在，可以尝试重写或简化程序逻辑，减少复杂性，提高可读性。
问题四：PLC与外部设备通信故障解决方法：首先，检查通信接口的连接是否良好，确保接口线路正常。
其次，检查通信设置和参数是否正确，包括通信协议、数据格式、波特率等。
可以通过外部设备的诊断工具或者PLC的调试工具来检测通信信号和数据。
如果问题仍然存在，可能是设备之间的不兼容性导致，需要优化或更换通信设备。
问题五：PLC无法与上位机或下位机通信解决方法：首先，检查上位机或下位机的连接是否正常，确保连接线路良好。
其次，检查通信设置和协议是否与上位机或下位机匹配。
PLC调试中常见的软件编程问题及解决方法在PLC（可编程逻辑控制器）调试过程中，常常会遇到一些软件编程问题。
本文将介绍一些常见的问题，并提供相应的解决方法。
通过了解这些问题和解决方法，能够帮助工程师们更好地进行PLC调试工作。
I. 编程语言选择错误在PLC编程中，有多种编程语言可供选择，如梯形图（Ladder Diagram）、指令列表（Instruction List）和功能块图（Function Block Diagram）等。
选择错误的编程语言可能会导致程序无法正常运行。
解决这个问题的方法是仔细阅读PLC的硬件及编程手册，对每种编程语言的特点和适用场景有所了解，以便在选择编程语言时做出正确的决策。
II. 逻辑错误逻辑错误是PLC程序中经常出现的问题之一。
当程序运行结果与预期不符时，可能是由于逻辑错误引起的。
为解决这个问题，首先需要仔细检查程序的逻辑流程，确保逻辑正确。
其次，可通过断点调试或信号跟踪等功能，逐步分析每一步的逻辑运算，找出错误所在。
在调试过程中，可以使用在线调试器或PLC模拟器等工具，提高调试效率。
III. 变量命名错误变量命名错误也是常见的问题之一。
在PLC编程中，对变量进行正确的命名对于程序的可读性和维护性至关重要。
如果命名不规范或者出现拼写错误，可能会导致编程错误和混乱。
为避免变量命名错误，建议使用清晰且有意义的名称，同时要遵循PLC编程指南中的命名规范。
IV. 数组越界当使用数组时，数组越界是一个容易发生的问题。
如果在程序中使用了错误的数组索引，可能会导致读取或写入错误的数据。
为解决这个问题，建议在使用数组时，仔细检查数组的边界，并且使用合适的条件语句来保证正确的索引范围。
V. 输出电路故障在PLC调试过程中，由于输出电路故障，可能会导致输出信号无法正常输出到外部设备。
这时，可以使用万用表或逻辑分析仪等工具来检测输出电路。
如果发现故障，应仔细检查电路连接是否正确，并修复故障。
PLC调试中遇到的硬件故障及应对策略PLC（Programmable Logic Controller）是一种常用于自动化控制系统中的可编程逻辑控制器。
在PLC调试过程中，由于硬件故障的存在，可能会导致系统无法正常运行。
本文将就PLC调试中常遇到的硬件故障以及相应的应对策略进行详细讨论。
一、电源问题电源是PLC正常运行的基础，一旦电源出现故障，整个系统都无法正常工作。
常见的电源问题包括线路短路、电源供应不稳定等。
为了解决这些问题，可以采取以下策略：1. 检查电源线路的连接情况，确保线路无短路、接触良好。
2. 使用稳定可靠的电源供应设备，确保PLC能够正常供电。
3. 针对PLC采用备用电源或者UPS（不间断电源）以应对电源波动或突然断电的情况。
二、通信问题PLC通常与其他设备进行通信，如传感器、执行器等。
如果通信出现故障，将导致系统无法实现所需的功能。
以下是应对通信问题的策略：1. 检查通信线路的连接情况，确保线路无短路、接触良好。
2. 检查通信模块或接口的设置，确保与其他设备的通信参数匹配。
3. 使用可靠的通信协议，如Modbus、Profibus等，以提高通信稳定性。
三、输入/输出模块故障输入/输出模块是PLC与外部设备进行数据交换的关键部件。
当出现输入/输出模块故障时，系统可能会出现数据丢失或功能异常的情况。
以下是解决输入/输出模块故障的策略：1. 检查输入/输出模块的连接情况，确保线路无短路、接触良好。
2. 检查输入/输出模块的设置，确保与其他设备的参数匹配。
3. 更换故障模块，确保使用正常工作的模块进行替换。
四、内部存储器问题PLC内部存储器主要用于存储程序和数据，在调试过程中，如果内部存储器出现问题，可能导致程序无法正常运行。
以下是解决内部存储器问题的策略：1. 检查内部存储器的容量，确保存储空间足够。
2. 定期备份程序和数据，防止因内部存储器损坏导致数据丢失。
3. 定期进行内存清理和碎片整理，以保持内部存储器的正常工作状态。
西门子PLC在工厂应用中存在的问题及解决措施PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制设备，其具有可编程、可扩展和可靠性高等优点。
在PLC应用于工厂中时，也存在一些问题。
以下是关于西门子PLC在工厂应用中可能存在的问题及相应的解决措施。
问题一：复杂的编程和配置西门子PLC编程和配置过程相对较为复杂，可能需要工程师具备较高的技术水平。
对于一些不熟悉PLC编程的人员来说，这可能会带来困难。
解决措施：提供培训和技术支持为了解决这个问题，西门子可以提供相关的培训课程，培养工程师的PLC编程技能。
西门子还可以为客户提供技术支持，解答他们在PLC编程和配置过程中遇到的问题。
问题二：性能和稳定性问题在工厂应用中，PLC需要处理大量的输入和输出信号，需要具备较好的性能和稳定性。
由于硬件和软件方面的限制，PLC可能会出现性能下降或不稳定的情况。
解决措施：优化硬件和软件设计为了提高PLC的性能和稳定性，西门子可以通过优化硬件设计，使用更高性能的处理器和存储器。
西门子还可以改进PLC的软件设计，提高其对信号处理的效率和稳定性。
问题三：安全漏洞在工厂自动化系统中，PLC扮演着关键的控制角色。
由于其连接到网络和其他设备，可能存在安全漏洞，使得恶意攻击者可以利用这些漏洞对工厂进行攻击。
解决措施：加强网络安全措施为了解决这个问题，西门子可以加强PLC的网络安全措施。
使用网络防火墙和入侵检测系统来监测和阻止潜在的攻击。
西门子还可以不断更新PLC的软件，修复已知的安全漏洞。
问题四：数据管理和分析问题在现代工厂中，大量的数据被PLC收集和处理。
如何有效地管理和利用这些数据可能会带来挑战。
解决措施：提供数据管理和分析解决方案为了解决这个问题，西门子可以提供数据管理和分析的解决方案。
提供数据存储和传输的方案，以及数据分析和可视化工具，帮助客户更好地管理和利用PLC收集的数据。
西门子PLC在工厂应用中可能存在的问题包括复杂的编程和配置、性能和稳定性问题、安全漏洞以及数据管理和分析问题。
西门子PLC在工厂应用中存在的问题及解决措施西门子PLC（可编程逻辑控制器）在工厂应用中具有广泛的应用，但也存在一些问题。
本文将探讨西门子PLC在工厂应用中存在的问题，并提出解决措施。
一、稳定性问题西门子PLC在长时间运行过程中，容易出现稳定性问题，如系统崩溃、死机等。
这可能会导致工厂停工，造成生产线停止工作，给企业带来严重损失。
解决措施：1. 软件升级：定期升级PLC的软件，以更新系统的稳定性和性能。
2. 温度控制：保持PLC周围温度的稳定，避免过热引起系统崩溃。
3. 电源保护：加装电源保护装置，避免电源不稳定造成PLC死机。
解决措施：1. 防火墙保护：在PLC系统中加装防火墙，限制对PLC的访问权限。
2. 密码保护：设置强密码保护PLC系统，定期更换密码，避免密码泄漏。
3. 网络监控：定期对PLC系统进行网络监控，发现异常访问及时处理。
三、网络通信问题西门子PLC通过网络与其他设备进行通信，但在工厂应用中，存在通信不稳定、断线等问题，会导致设备之间无法正常通信，影响生产效率。
解决措施：1. 网络优化：对工厂网络进行优化，增加带宽和网络设备，确保PLC的通信畅通。
2. 信号增强：如果通信距离较远，可以通过增加信号放大器或信号转发设备来加强信号传输。
3. 通信屏蔽：在通信线路中加装屏蔽设备，避免干扰信号的干扰。
四、可扩展性问题在工厂环境中，生产需要不断变化，可能需要对PLC系统进行扩展或改造。
西门子PLC的可扩展性存在一定的限制，可能会造成系统无法满足新需求的问题。
解决措施：1. 充分规划：在设计PLC系统时，要充分考虑未来的发展需求，合理安排系统的可扩展性。
2. 模块化设计：采用基于模块化设计的PLC系统，可以方便地进行模块的增减和修改。
3. 监控系统：设置监控系统，及时监测PLC系统的工作状态，发现问题及时处理。
虽然西门子PLC在工厂应用中存在一些问题，但通过软件升级、温度控制、电源保护、防火墙保护、密码保护、网络优化、信号增强、通信屏蔽、充分规划、模块化设计和监控系统等措施，可以有效解决这些问题，提高PLC系统的稳定性和安全性，提升工厂的生产效率。
SIEMENS PLC 系统软件冗余调试的常见问题 FAQ collection for SIEMENS PLC soft redundancy关键词 S7-300，软冗余，DPKey Words S7-300, soft redundancy, DPIA&DT Service & Support Page 2-25目录SIEMENS PLC 系统软件冗余调试的常见问题 (1)问题1：硬件组态需要注意什么？ (4)问题2：哪些模块可以支持软冗余？ (5)问题3：FC100“SWR_START”中定义的数据区，哪些是冗余数据区？哪些是非冗余数据区？有什么区别？ (5)问题4：软冗余中DB块的影响。
(6)问题5：其他冗余同步数据区的影响。
(13)问题6：修改完FC100“SWR_START”的参数，重新下载后为何会导致CPU报错？ (14)问题7：同步失败的原因？ (16)问题8：FC102 “SWR_DIAG”作用。
(20)问题9：为什么状态字不稳定，DB5.DBX9.5 0-1闪烁？ (20)问题10：不同版本的软冗余程序包区别。
(23)问题11：CPU本体的PN口是否可以进行软冗余数据同步。
(24)问题12：软冗余系统能否带第三方的DP从站。
(24)问题13：ET200M的两个IM153同时掉电的影响。
(24)IA&DT Service & Support Page 3-25问题1：硬件组态需要注意什么？回答：软冗余系统的冗余控制只能通过ET200M 实现，按照图1进行组态。
A 、B站的组态必须确保一致，可以拷贝ET200M 的组态，在另一站点组态中使用图2所示菜单操作。
图1IA&DT Service & Support Page 4-25图2问题2：哪些模块可以支持软冗余？回答：可以通过软冗余手册查询，或参考以下链接的FAQ。
/CN/view/zh/42614519问题3：FC100“SWR_START”中定义的数据区，哪些是冗余数据区？哪些是非冗余数据区？有什么区别？回答：如图3红色区域，冗余同步数据区包括：过程映像输出区/DB/IEC/M；如图3绿色区域，非冗余数据区包括：DB。
冗余数据区，主站的数据会通过冗余链路覆盖到备用站，保证主备之间数据同步；非冗余DB区，无论主备，数据按照定义的A-B B-A方向传递。
注意！无论冗余数据区还是非冗余数据区，A 、B站点的长度必须一致。
如果不需要使用，长度定义为0。
IA&DT Service & Support Page 5-25图3问题4：软冗余中DB块的影响。
回答：软冗余系统中会使用一些特殊功能的DB 块，在FC100“SWR_START”中定义，如图4：IA&DT Service & Support Page 6-25图4A: 软冗余工作DB，程序会自动生成，不要在项目中手动添加。
B: FB101“SWR_ZYK”的背景数据块，注意生成DB5的长度。
如果创建出错，CPU 能够正常运行但是SF 灯报错，诊断缓冲区如图5：IA&DT Service & Support Page 7-25图5查看DB5的长度如图6，只有100字节，此时双击打开DB5看不到内部参数，如图7。
可以删除DB5，重新生成FB101“SWR_ZYK”背景数据块。
正常MPI同步-194字节；以太网/PROFIBUS 同步-358字节。
IA&DT Service & Support Page 8-25图6图7IA&DT Service & Support Page 9-25C：冗余DB区，主站的数据随时同步备用站。
需要手动创建，IEC定时器的背景数据块也需要生成，A 、B站点长度一致；生成的DB块的长度需要大于2个字(新生成的DB块，内部只有一个INT变量，长度2字节)。
否则，CPU会停机，诊断缓冲区报如图8错误：图8D：非冗余DB块不要手动创建，程序自动生成。
A-B B-A的DB必须同时使用，不能只有一个方向的（A-B 0 BYTE ,B-A 100BYTE -----B STOP；B-A 0 BYTE ,A-B 100BYTE -----A STOP）。
否则，CPU停机，诊断缓冲区如图9：IA&DT Service & Support Page 10-25图9创建的长度必须是偶数字节，不能是奇数字节，如图10；A、 B站点长度一致。
否则，CPU停机，诊断缓冲区如图11：图10IA&DT Service & Support Page 11-25图11IA&DT Service & Support Page 12-25问题5：其他冗余同步数据区的影响。
回答：其他冗余同步数据区如下，包括过程印象输出区和M区，如图12。
主站数据随时同步到备用站。
过程映像输出区不要大于CPU允许范围；M区大于1个字节，小于CPU允许最大M区范围。
否则，CPU停机，诊断缓冲区如图13。
如果不需要使用，长度定义为0。
图12IA&DT Service & Support Page 13-25图13问题6：修改完FC100“SWR_START”的参数，重新下载后为何会导致CPU报错？回答：FC100“SWR_START”在CPU启动会生成相关的DB块，修改参数后必须删除已生成旧的DB块，否则会导致CPU故障。
手册描述如图14：图14所以，修改完FC100“SWR_START”参数后，建议使用下面方法重新下载。
IA&DT Service & Support Page 14-25方法1：1. 打开项目在线窗口，如图15。
2. 删除所有程序块，如图15。
3. 重新下载块，如图16。
4. 对CPU进行存储器复位操作。
图15图16IA&DT Service & Support Page 15-25方法2：选中“Blocks”，按照图17所示菜单进行下载（删除MMC卡中所有的块，并把新的程序写到卡中，同时对CPU RAM进行一次复位）。
图17问题7：同步失败的原因？回答：当同步失败时，FB101“SWR_ZYK”的返回值会报16#8015的错误，如图18，同时状态字DB5.DBX9.5置1，如图19。
在确保物理连接正常情况下，检查下面的参数设置。
图18图19根据不同的同步方式，注意FC100 “SWR_START”的参数，如图20。
“MPI_ADR”表示对方的MPI地址，对于MPI同步有效；“LADDR”“VERB_ID”对于PROFIBUS/ETHERENT 同步有效，分别代表同步CP的硬件地址和连接号，如图21。
IA&DT Service & Support Page 16-25图20IA&DT Service & Support Page 17-25图21选择MPI同步，冗余程序块会调用SFC65“X_SEND”和SFC66“X_REV”进行数据同步，占用S7-300 CPU的2个“S7 basic communication”连接资源，如图22。
注意，要确保在组态中预留足够的资源，如图23，否则会因为连接资源不够影响同步链路的通讯。
IA&DT Service & Support Page 18-25图22IA&DT Service & Support Page 19-25图23问题8：FC102 “SWR_DIAG”作用。
回答：FC102 “SWR_DIAG”必须在OB86中调用，软冗余系统才会对DP总线错误做出判断，从而控制主备切换。
注意！如果不调用，此时状态字不会报任何错误，也不会影响CPU故障导致主备切换。
但是对于此时出现的总线故障软冗余系统不会切换，但是外部IM153模块会执行切换。
注意！FC102 “SWR_DIAG”一定不能修改块编号。
问题9：为什么状态字不稳定，DB5.DBX9.5 0-1闪烁？回答：如图24，DB5.DBX9.5 0-1闪烁表示同步有时成功有时失败。
首先，要保证两个CPU 之间冗余数据和非冗余数据区大小一致。
其次，冗余主备CPU之间同步过程如图25所示，数据的同步是随着FB101“SWR_ZYK”的执行实现的，所以要确保同步成功，需要两个CPU对FB101“SWR_ZYK”的调用周期一致，建议在OB35中调用（如果在OB1中调用，确保OB1循环扫描周期相差不多）。
IA&DT Service & Support Page 20-25图24图25如果冗余系统使用不同CPU，最好使用OB35调用FB101“SWR_ZYK”，不要在OB1中调用。
因为，不同CPU运算速度不同，会导致OB1循环周期差异较大，从而影响同步效果，如图26、 27。
IA&DT Service & Support Page 21-25图26图27IA&DT Service & Support Page 22-25问题10：不同版本的软冗余程序包区别。
回答：V1.1版本用于早期CPU315-2DP和S7-400的CPU。
新CPU需要使用V1.2版本库。
如图28（来自冗余软件包文档说明）。
图28CPU暖启动过程中如果PROFIBUS总线故障，V1.2版本会导致CPU停机，诊断缓冲区如图29；V1.3版本，CPU 不会停机，SF 亮BF闪烁，诊断缓冲会报总线错误。
图29IA&DT Service & Support Page 23-25问题11：CPU本体的PN口是否可以进行软冗余数据同步。
回答：不行，软件包提供的程序不针对PN口。
问题12：软冗余系统能否带第三方的DP从站。
回答：不能。
软冗余系统所有的冗余控制只能通过ET200M实现。
该从站可以挂在一条PROFIBUS总线上，但是不能实现冗余控制，它的控制权只属于这条总线上的CPU。
问题13：ET200M的两个IM153同时掉电的影响。
回答：两个CPU都处于PROFIBUS故障状态，系统无法识别此时的主站，软冗余系统会处于错误状态，所以建议两个IM153模块使用不同的电源供电。
相关参考FAQ:STEP7软件冗余区域长度错误/CN/view/zh/2812567哪些模块支持软冗余?/CN/view/zh/42614519如果您对该文档有任何建议，请将您的宝贵建议提交至下载中心留言板。
该文档的文档编号：F0462IA&DT Service & Support Page 24-25附录－推荐网址自动化系统西门子（中国）有限公司工业自动化与驱动技术集团客户服务与支持中心网站首页：自动化系统下载中心：/download/DocList.aspx?TypeId=0&CatFirst=1自动化系统全球技术资源：/CN/view/zh/10805045/130000“找答案”自动化系统版区：/service/answer/category.asp?cid=1027注意事项应用示例与所示电路、设备及任何可能结果没有必然联系，并不完全相关。
