PLC故障的检查与处理PLC系统在长期运行中，可能会出现一些故障，PLC自身故障可以靠自诊断来判断，外部故障则主要根据程序来分析。
常见故障有电源系统故障、主机故障、通讯系统故障、模块故障和软件故障等。
1＞常见故障的总体检查与处理总体检查的目的是找出故障点的大方向，然后再逐步细化，确定具体故障点, 达到消除故障的目的，常见故障的总体检查与处理的程序如图1所示：2、电源故障的检查与处理对于PLC系统主机电源.扩展机电源和模块电源来说，任何电源显示不正常是都要进行电源故障检查流程。
如果各部分功能正常，只能是LED显示有故障。
否则应首先检查外部电源，如果外部电源无故障再检查系统内部电源故障，检查顺序和内容如表1所列：3、异常故障的检查与处理PLC系统最常见的故障是停止运行(运行指示灯灭)、不能启动.工作无法进行，但是电源指示灯亮。
这时需要进行异常故障检查。
检查顺序和内容如表2 所列：4、通信故障的检查与处理通讯是PLC网络工作的基础。
PLC网络的主站.各从站的通信处理器和通信模块都有工作正常指示。
当通信不正常时，需要进行通信故障检查。
检查的顺序和内容如表3所列：5、输入故障的检查与处理输入输出模块直接和外部设备相连，是容易出故障的部位，虽然输入输出模块故障容易判断，更换快，但是必须查明原因，而且往往都是由于外部原因造成损坏的，如果不及时查明故障原因。
及时消除故障，则对PLC系统危害很大。
检查顺序和内容分别如表4和表5所列：2. PLC的检修与维护PLC的主要构成元件是以半导体器件为主，考虑到环境的影响，随着使用的时间的增长，元器件总是要老化的。
因此，定期检修与做好日常维护是非常必要的。
要有一支具有一定技术水平的、熟悉设备情况、掌握设备工作原理的检修队伍，做好对设备的日常维护。
对检修工作要有一定的制度，按期执行，保证设备运行状况最优。
每台PLC 都有确定的检修时间，一般以每6个月至1年的周期进行1次为宜。

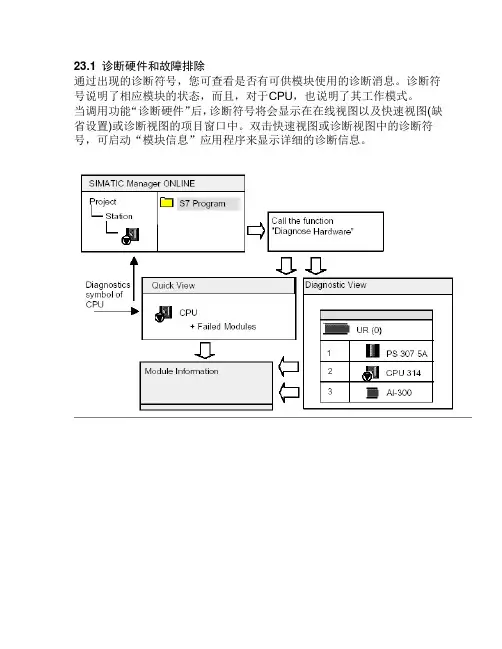

23.1 诊断硬件和故障排除通过出现的诊断符号，您可查看是否有可供模块使用的诊断消息。
诊断符号说明了相应模块的状态，而且，对于CPU，也说明了其工作模式。
当调用功能“诊断硬件”后，诊断符号将会显示在在线视图以及快速视图(缺省设置)或诊断视图的项目窗口中。
双击快速视图或诊断视图中的诊断符号，可启动“模块信息”应用程序来显示详细的诊断信息。
如何定位故障1. 使用菜单命令视图> 在线打开项目的在线窗口。
2. 打开所有的站，以便在其中组态的可编程模块均为可见。
3. 查看是哪个CPU正在显示诊断符号，其指示了错误或故障。
按F1键打开解释诊断符号的帮助页面。
4. 选择要检查的站。
5. 选择菜单命令PLC > 诊断/设置> 模块信息以显示主站中CPU的模块信息。
6. 选择菜单命令PLC > 诊断/设置> 诊断硬件以显示主站中CPU和故障模块的“快速视图”。
快速视图的显示已设置为缺省值(菜单命令选项> 自定义，“视图”标签)。
7. 选择快速视图中的故障模块。
8. 点击“模块信息”按钮以获取关于在线模块的信息。
9. 点击快速视图中的“在线打开站”按钮，以显示诊断视图。
诊断视图包括了按照其插槽顺序排列的站中的所有模块。
10. 双击诊断视图中的模块，以便显示模块信息。
采用在线方式，您也可获得那些没有故障因而没有显示在快速视图中的模块的信息。
您当然不必执行所有的这些步骤；一旦您获得所需要的诊断信息，您就可停止。
23.2 在线视图中的诊断符号在在线项目窗口和具有组态表在线视图的硬件配置窗口中，显示诊断符号。
诊断符号便于检测故障。
只需看一眼模块符号，就知道有没有诊断信息。
如果没有出现故障，那么所显示的模块类型符号上不带附加的诊断符号。
如果模块有诊断信息，那么除显示模块符号外，还显示诊断符号，或以较低的对比度显示模块符号。
模块的诊断符号(实例：FM/CPU)工作模式的诊断符号(实例：CPU)强制诊断符号更新诊断符号的显示必须激活合适的窗口。

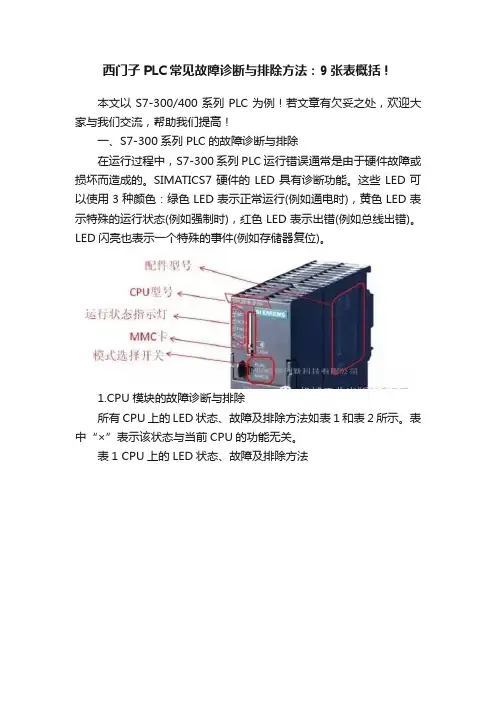

西门子PLC常见故障诊断与排除方法：9张表概括！本文以S7-300/400系列PLC为例！若文章有欠妥之处，欢迎大家与我们交流，帮助我们提高！一、S7-300系列PLC的故障诊断与排除在运行过程中，S7-300系列PLC运行错误通常是由于硬件故障或损坏而造成的。
SIMATICS7硬件的LED具有诊断功能。
这些LED可以使用3种颜色：绿色LED表示正常运行(例如通电时)，黄色LED表示特殊的运行状态(例如强制时)，红色LED表示出错(例如总线出错)。
LED闪亮也表示一个特殊的事件(例如存储器复位)。
1.CPU模块的故障诊断与排除所有CPU上的LED状态、故障及排除方法如表1和表2所示。
表中“×”表示该状态与当前CPU的功能无关。
表1 CPU上的LED状态、故障及排除方法表2 “SF”LED故障现象及排除方法2.数字量模块的故障诊断与排除—些数字量模块可以通过SF故障指示灯指示故障。
当通过数字量模块触发诊断信息时，SF指示灯点亮。
当故障排除后，故障指示灯熄灭。
不管CPU处于何种运行状态，若发生外部故障时(例如传感器电源短路)，SF指示灯也点亮。
表3列出了数字量模块“SF”LED指示的故障现象及排除方法。
表3 数字量模块“SF”LED指示的故障现象及排除方法二、S7-400系列PLC的故障诊断与排除1.电源模块的故障诊断与排除用户通过观察S7-400电源模块的前面板上的“INTF”、“DC5V”和“DC24V”LED的状态，可知晓电源模块故障和备用电池故障，见表4。
表4 电源模块上的LED状态、故障及排除方法2.CPU模块的故障诊断与排除S7-400系列PLC CPU模块面板上的“RUN”和“STOP”LED指示当前CPU的模式，而“INTF”、“EXTF”和“FRCE”LED用于指示用户程序运行期间的故障，见表5。
表中“×”表示与LED状态无关。
表5 CPU上'INTF”、“EXTF'和“FRCE”LED状态及故障指示S7-400系列PLC CPU模块面板上“BUS1F”、“BUS2F”和“BUSSF” LED指示与MPI/DP、PROFIBUS DP和PROFINETI/O接口关联的错误，见表6。

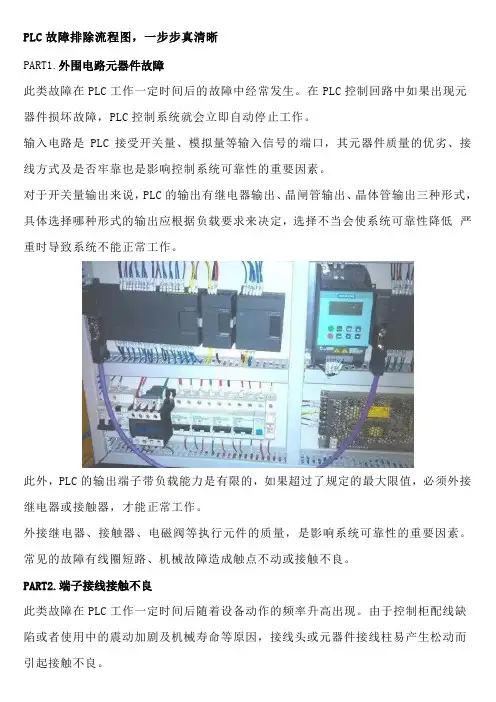

PLC故障排除流程图，一步步真清晰PART1.外围电路元器件故障此类故障在PLC工作一定时间后的故障中经常发生。
在PLC控制回路中如果出现元器件损坏故障，PLC控制系统就会立即自动停止工作。
输入电路是PLC接受开关量、模拟量等输入信号的端口，其元器件质量的优劣、接线方式及是否牢靠也是影响控制系统可靠性的重要因素。
对于开关量输出来说，PLC的输出有继电器输出、晶闸管输出、晶体管输出三种形式，具体选择哪种形式的输出应根据负载要求来决定，选择不当会使系统可靠性降低严重时导致系统不能正常工作。
此外，PLC的输出端子带负载能力是有限的，如果超过了规定的最大限值，必须外接继电器或接触器，才能正常工作。
外接继电器、接触器、电磁阀等执行元件的质量，是影响系统可靠性的重要因素。
常见的故障有线圈短路、机械故障造成触点不动或接触不良。
PART2.端子接线接触不良此类故障在PLC工作一定时间后随着设备动作的频率升高出现。
由于控制柜配线缺陷或者使用中的震动加剧及机械寿命等原因，接线头或元器件接线柱易产生松动而引起接触不良。
这类故障的排除方法是使用万用表，借助控制系统原理图或者是PLC逻辑梯形图进行故障诊断维修。
对于某些比较重要的外设接线端子的接线，为保证可靠连接，一般采用焊接冷压片或冷压插针的方法处理。
PART3.PLC受到干扰引起的功能性故障自动化系统中所使用的各种类型PLC，是专门为工业生产环境而设计的控制装置。
在设计和制造过程中采用了多层次抗干扰和精选元件措施，故具有较强的适应恶劣工业环境的能力、运行稳定性和较高的可靠性。
因此一般不需要采取什么特殊措施就可以直接在工业环境使用。
PLC受到的干扰可分为内部干扰和外部干扰。
在实际的生产环境下，外部干扰是随机的，与系统结构无关，且干扰源是无法消除的只能针对具体情况加以限制。
内部干扰与系统结构有关。
主要通过系统内交流主电路、模拟量输入信号等引起，通过精心设计系统线路或系统软件滤波等处理，可使内部干扰得到最大限度地抑制。
