西门子PLC实训-硬件调试

新手PLC项目调试七步法对于新手来说，PLC项目调试可能是一个相对复杂的过程。

不过，有了一些调试的方法，我们就可以更加快速地解决问题。

下面是新手PLC项目调试的七步法。

步骤一：检查硬件首先，我们需要检查硬件部分是否安装好。

这包括检查PLC的电源、输入/输出设备、接线等。

如果该PLC已经运行过一段时间，还需要检查是否有损坏的线路或设备。

确定硬件工作良好可以避免花费时间在不必要的软件调试上。

步骤二：搭建正确的程序框架在编写PLC程序的过程中，我们需要建立正确的程序框架，它是程序各部分在特定顺序下的组织和安排。

当框架不正确时，程序中的其他部分将无法正常运行。

新手可以阅读相关文档或寻求帮助以确保正确地编写程序框架。

步骤三：检查输入/输出设备是否正确连接在检查与输入/输出设备连接之前，必须确认连接是否正确。

例如，如果接口卡上的设备实际上不支持该接口卡所选择的驱动器，则不能使用该驱动器。

此外，我们还需要检查每个设备的电源接线是否正确，并确认每个设备的位置正确。

步骤四：检查传感器状态在确保输入设备正确连接之后，我们需要检查是否有某些传感器损坏，以确保信号正常传输。

检查传感器状态时，建议向模拟信号输入某些值并观察PLC的反应，以确保程序正确响应这些变化。

步骤五：检查输出设备是否运行在检查输入设备之后，我们还需要检查输出设备是否正确运行。

建议在调试过程中给输出电路中加入灯泡或其他负载，以便及时检测PLC程序是否能够正确控制设备。

步骤六：更改程序如果PLC程序在检查以上几个步骤后仍然无法正常运行，则需进一步分析并更改程序中的逻辑。

在更改程序之前，建议先使用仿真程序来测试改变后的程序，以确保没有新增的问题。

步骤七：测试最后，新手需要在实际工作环境中进行最终测试。

测试应涵盖各种输入和输出活动，以确定程序是否能够正确响应。

建议将测试过程记录下来，以便日后参考。

总结起来，以上步骤可用于新手PLC项目调试。

通过遵循这些步骤，新手可以快速找到并解决问题，提高PLC项目调试的效率。

PLC系统调试方案PLC（可编程逻辑控制器）系统调试是确保PLC系统能够按照预期进行正常运行的重要环节。

下面将提供一个基本的PLC系统调试方案，具体涵盖以下几个方面：1.确认硬件安装在进行系统调试之前，首先要确认所有的PLC硬件组件已正确安装并连接。

这包括PLC主机、输入输出模块、通信模块等。

检查每个模块的电源是否连接，以及各个模块之间的连线是否正确。

2.验证软件配置进行PLC系统调试之前，需要确保软件配置正确。

这包括PLC程序的编写和上传，I/O映射的正确设置等。

使用专业的编程软件对PLC程序进行验证和调整。

3.建立通信连接4.运行PLC程序在确保硬件安装、软件配置和通信连接正常后，可以运行PLC程序进行实际调试。

通过观察PLC的输出信号和执行器的动作是否符合预期来验证系统的运行情况。

如果出现异常情况，可以通过查看PLC程序和I/O映射配置来进行故障排除。

5.调试输出信号PLC的输出信号是控制整个系统的关键，因此需要特别关注调试输出信号的正确性。

可以通过使用数字多用途表（DMM）或逻辑分析仪等仪器来监测输出信号的电压和波形，确保其处于正确的状态。

6.测试输入信号7.进行故障排除如果在调试过程中出现故障或异常情况，需要及时进行排除。

可以通过查看PLC程序和相关配置文件来找到可能的问题，并逐步排除故障。

在排除故障的过程中，可以利用断路器、万用表等工具来确定电路连接是否正常。

8.记录调试过程和结果在进行调试过程中，应及时记录每一步的操作和调试结果。

这有助于将来的维护和故障排除，也可以作为调试经验的积累。

9.进行综合测试完成基本调试后，需要进行综合测试以验证整个PLC系统的性能和可靠性。

综合测试可以模拟各种正常和异常工况，包括输入信号变化、输出信号动作等。

通过综合测试，可以确保PLC系统在各种情况下都能正常工作。

总结：PLC系统调试是确保系统稳定可靠运行的重要环节。

在调试过程中，需要确保硬件和软件配置的正确性，建立正常的通信连接，并对PLC程序进行验证和调整。

PLC调试中的实用技巧和经验分享PLC（Programmable Logic Controller）在自动化控制系统中起着至关重要的作用。

它能够接收信号、处理逻辑，并输出相应的控制信号，实现对工业过程的自动化控制。

然而，在PLC调试过程中，我们可能会遇到各种各样的问题，因此掌握一些实用的技巧和经验非常重要。

本文将介绍一些PLC调试中的实用技巧和经验分享，帮助读者更好地应对挑战。

一、确保硬件连接可靠在进行PLC调试之前，首先需要确保硬件连接可靠。

检查所有的电缆连接，确认插头与插座紧密贴合，接头没有松动。

此外，还需要检查电源和地线是否连接正确，以及所有的信号线是否接地良好。

确保硬件连接可靠可以有效地避免因为连接问题导致的PLC无法正常工作。

二、正确配置PLC参数在进行PLC调试前，需要正确配置PLC的参数。

这包括选择正确的输入和输出模块，设置通信接口的参数，以及配置时钟等基本参数。

根据具体的应用需求，还需要设置输入和输出点的类型和规格，使其与传感器和执行器相匹配。

正确配置PLC参数可以确保系统正常运行，并提高运行效率。

三、合理规划程序结构在PLC编程中，合理规划程序结构是非常重要的。

一个良好的程序结构可以提高代码的可维护性和可读性，减少错误发生的概率。

常见的程序结构包括主程序、子程序、中断处理程序等。

在编写程序时，应该采用模块化的设计思路，将不同功能的代码放在不同的程序块中，通过调用和跳转来实现各个功能的协同工作。

四、逐步调试程序在进行PLC调试时，应该采用逐步调试的方式。

首先，可以通过断点调试的方式逐行运行程序，观察每一步的运行情况，检查是否有错误发生。

其次，可以逐个检查输入和输出模块的状态，确保它们的工作正常。

如果出现问题，可以借助调试工具查看程序的执行过程，定位错误的源头。

逐步调试程序可以提高效率，减少错误的发生。

五、及时备份和保存程序在PLC调试过程中，经常会对程序进行修改和优化。

为了防止因为误操作或其他原因导致的程序丢失，应该及时备份和保存程序。

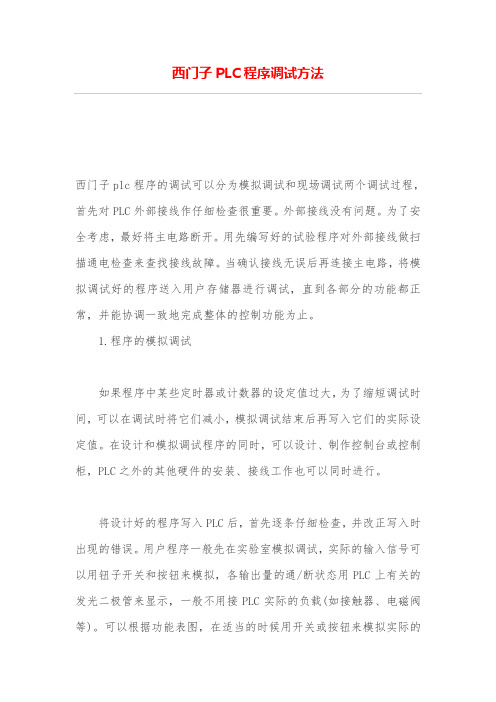

西门子PLC程序调试方法西门子plc程序的调试可以分为模拟调试和现场调试两个调试过程，首先对PLC外部接线作仔细检查很重要。

外部接线没有问题。

为了安全考虑，最好将主电路断开。

用先编写好的试验程序对外部接线做扫描通电检查来查找接线故障。

当确认接线无误后再连接主电路，将模拟调试好的程序送入用户存储器进行调试，直到各部分的功能都正常，并能协调一致地完成整体的控制功能为止。

1.程序的模拟调试如果程序中某些定时器或计数器的设定值过大，为了缩短调试时间，可以在调试时将它们减小，模拟调试结束后再写入它们的实际设定值。

在设计和模拟调试程序的同时，可以设计、制作控制台或控制柜，PLC之外的其他硬件的安装、接线工作也可以同时进行。

将设计好的程序写入PLC后，首先逐条仔细检查，并改正写入时出现的错误。

用户程序一般先在实验室模拟调试，实际的输入信号可以用钮子开关和按钮来模拟，各输出量的通/断状态用PLC上有关的发光二极管来显示，一般不用接PLC实际的负载(如接触器、电磁阀等)。

可以根据功能表图，在适当的时候用开关或按钮来模拟实际的反馈信号，如限位开关触点的接通和断开。

对于顺序控制程序，调试程序的主要任务是检查程序的运行是否符合功能表图的规定，即在某一转换条件实现时，是否发生步的活动状态的正确变化，即该转换所有的前级步是否变为不活动步，所有的后续步是否变为活动步，以及各步被驱动的负载是否发生相应的变化。

在调试时应充分考虑各种可能的情况，对系统各种不同的工作方式、有选择序列的功能表图中的每一条支路、各种可能的进展路线，都应逐一检查，不能遗漏。

发现问题后应及时修改梯形图和PLC中的程序，直到在各种可能的情况下输入量与输出量之间的关系完全符合要求。

2.程序的现场调试完成上述的工作后，将PLC安装在控制现场进行联机总调试，在调试过程中将暴露出系统中可能存在的传感器、执行器和硬接线等方面的问题，以及PLC的外部接线图和梯形图程序设计中的问题，应对出现的问题及时加以解决。

实验二S7-200 PLC的软硬件基本操作一、实验目的1、认识S7-200PLC（CPU224XP CN AC/DC/RL Y）的硬件结构；2、掌握S7-200PLC的输入、输出设备的接线方法；3、学习S7-200PLC编程软件（STEP 7 Micro/WIN V4.0）的基本操作；4、学习S7-200PLC基本指令和简单任务的编程与调试方法。

二、实验设备和器材1、S7-200PLC实验系统板；2、装有STEP 7 Micro/WIN V4.0软件的个人电脑；3、实验连接导线（若干）、一字和十字螺丝刀各一把。

三、实验原理1、S7-200PLC的外部结构本实验所用的实验系统板上配置的小型可编程控制器型号是力德LD-200，CPU224XP- CN AC/DC/RL Y，力德LD-200 PLC是与德国西门子S7-200系列PLC在性能和编程指令上都完全兼容的国产PLC，其外部结构如图2-1。

图2-1 LD-200 CPU224XP-CN外部结构图CPU224XP-CN AC/DC/RLY是继电器输出类型，本机具有如下基本特性：●交流220V供电；●直流输出24V，可作为传感器供电电源；●内置14输入/10输出，共24个数字量I/O点；●具有2模拟量输入/1模拟量输出，共3个模拟量I/O点；●可连接7个扩展模块，最大可扩展至136 路数字量I/O点或38路模拟量I/O点；●程序储存空间：22528字节，数据存储空间：10240字节；●具有6个独立的高速计数器；●具有PID控制器；●2个RS485通讯/编程口，都能支持PPI通讯协议和自由方式通讯。

2、S7-200PLC的输入/输出接口电路在使用PLC之前，首先也是必须要搞清楚PLC的输入与输出接口电路，这样有助于理解PLC与外部设备进行连接的原则和方法。

西门子PLC的输入和输出端子与外部设备连接的方法与其它品牌的PLC有所不同，需要外接直流（或交流）电源，这主要是由PLC内部的输入/输出接口电路决定的。

西门子PLC S7-1200编程与操作模块三硬件组态与调试任务一 STEP 7 Basic软件简介【学习目标】1.认识STEP 7软件包，并了解其对应的应用领域。

2.了解STEP 7 Basic软件特点与程序界面。

【相关知识】STEP 7软件包简介STEP 7STEP 7 是用于组态 SIMATIC S7 -300 或 S7-400 系统的基本软件包。

通过 STEP 7 可以：•组态硬件并给硬件分配参数；•组态通信；•编程；•测试和排除故障；•文档和归档；•执行诊断。

STEP 7 LiteSTEP 7 Lite 可用于编程 SIMATIC S7-300（也可以是紧凑型 CPU）。

用 STEP 7 Lite 创建的程序还可导出到 STEP 7。

无法执行 PROFIBUS(DP)或 ETHERNET 组态！但是可以执行 ET200S 或 ET200X 组态（单机）。

PLCSIM 和 Teleservice 可用作选件包。

STEP 7 MicroSTEP 7 Micro 专用于组态 S7-200。

许可证除 STEP Micro/Win 外，每个软件包都要求提供许可证。

STEP 7 ProfessionalSTEP 7 Professional 是一个软件包，它包括所有 IEC 语言：STEP 7 Basic、S7-SCL、S7-GRAPH 和仿真软件包S7-PLCSIM。

STEP 7 Professional 作为STEP 7 的升级包（Powerpack）提供。

获取Powerpack必须具有有效的 STEP 7 许可证。

STEP 7 Basic 是西门子公司开发的高集成度的工程组态系统，包括面向任务的HMI智能组态软Wincc Basic。

主要特点：•一种新的工程系统– STEP 7 Basic V10.5 包含了WinCC Basic•面向任务的、智能的以及向导型的编程软件•硬件、网络、编程、诊断等，集成于一个共享的工程框架中STEP 7 Basic和Wincc Basic两个软件集成在一起，也称为TIA (Totally Integrated Automation，全集成自动化)Portal，它提供了直观易用的编辑器，用于对S7-1200和精简系列面板进行高效组态。

STEP7 系列培训课程——硬件组态目的：生成一个新项目，完成系统硬件配置文件并将其下载，完成系统配置步骤：1、双击SIMA TIC Manager图标，打开STEP7 主画面2、点击FILE \ NEW，按照图例输入文件名称（TEST）和文件夹地址，然后点击OK；系统将自动生成TEST项目3、点亮TEST项目名称，点击右键，选中Insert new object，点击SIMA TIC 300 STA TION将生成一个S7-300的项目，如果项目CPU是S7-400，那么选中SIMA TIC 400 STA TION即可。

4、TEST左面的+点开，选中SIMA TIC 300（1），然后选中Hardware并双击/或右键点OPEN OBJECT，硬件组态画面即可打开！5、双击SIMA TIC 300\RACK-300,然后将Rail 拖入到左边空白处。

生成空机架。

6、双击PS-300，选中PS 307 2A，将其拖到机架RACK的第一个SLOT；7、双击CPU-300，双击CPU-315-2DP，双击6ES7 315-2AF03-0AB0，选中V1.2，将其拖到机架RACK的第2个SLOT;一个组态PROFIBUS-DP的窗口将弹出，在Address 中选择分配你的DP地址，默认为2；8、然后点击SUBNET的NEW按钮，生成一个PROFIBUS NET的窗口将弹出。

点中NETWORK SETTING页面，你可以在这里设置PROFIBUS-DP的参数，包括速率、协议类型。

9、点击确定，即可生成一个PROFIBUS-DP网络10、组态ET200M，点开PROFIBUS DP\点开ET200M\选中IM153-1(注意,是6ES7 153-1AA03-0XB0);将其拖到左面PROFIBUS(1):DP master system(1)上;11、立即，会弹出IM153-1通讯卡设置画面；DP地址可以改动，默认值为1；点击确定。

西门子PLC S7-1500调试操作模式PLC S7-1500调试之操作模式简介操作状态是指CPU在特定时间点的操作特性。

通过模式选择开关可选择下列操作状态：•STARTUP•RUN•STOP例如，在这些操作模式下，cpu可通过P ROFINET IO接口（xi）进行通信。

CPU前端的状态LED指示灯指示当前的操作模式。

1、STARTUP 模式响应在CPU开始执行循环用户程序之前，将执行启动程序。

通过编写相应的启动组织块，可以在启动程序中指定循环程序的初始化变量。

即，可以在用户程序中创建一个或多个启动组织块，或者一个也不创建。

注意事项•根据相应模块的参数设置，禁用或响应所有输出：将提供参数中所设置的替换值或保持上一个值输出并将控制过程转为安全操作模式。

•将初始化过程映像。

•不会更新过程映像。

要在启动过程中读取输入的当前状态，可通过直接I/O访问来访问各输入。

要在启动过程中初始化输出，可通过过程映像或通过直接I/O访问来写入值。

在转换到RUN模式过程中将在输出中输出这些值。

•CPU始终以暖启动方式启动。

-将初始化非保持性位存储器、定时器和计时器。

-将初始化数据块中的非保持性变量。

•在启动期间，尚未运行循环时间监视。

•CPU按启动组织块编号的顺序处理启动组织块。

无论所选的启动模式如何,CPU都会处理所有编程的启动组织块。

（图〃设置启动特性〃）。

•如果发生相应事件，则CPU可在启动期间启动以下OB :- OB 82 :诊断中断- OB 83 :可移除/插入的模块- OB 86 :机架错误- OB 121 :编程错误（仅限全局错误处理）- OB 122 :超时（仅限全局错误处理）在转换为RUN模式之后,CPU才会启动其它所有0B。

预期组态和实际组态不匹配时的响应下载到CPU的组态表示所需的组态。

实际组态是指自动化系统的实际组态。

如果预期组态和实际组态有所不同，则CPU的行为将由硬件兼容性设置指定。

取消启动如果启动期间出错，CPU将取消启动并回到STOP模式。

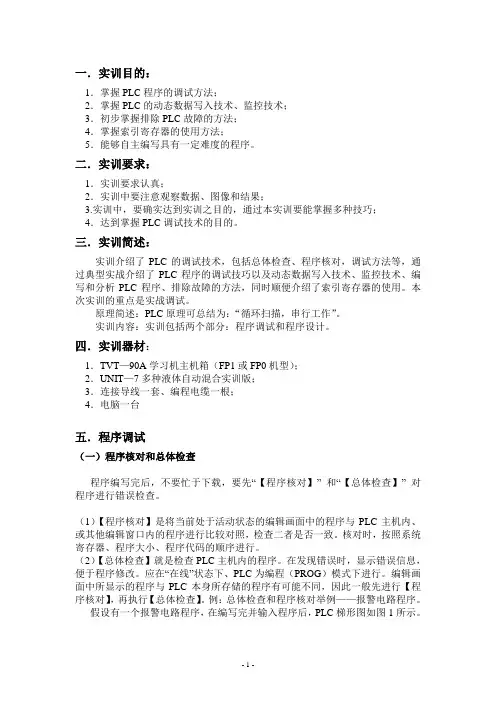

一．实训目的：1．掌握PLC程序的调试方法；2．掌握PLC的动态数据写入技术、监控技术；3．初步掌握排除PLC故障的方法；4．掌握索引寄存器的使用方法；5．能够自主编写具有一定难度的程序。

二．实训要求：1．实训要求认真；2．实训中要注意观察数据、图像和结果；3.实训中，要确实达到实训之目的，通过本实训要能掌握多种技巧；4．达到掌握PLC调试技术的目的。

三．实训简述：实训介绍了PLC的调试技术，包括总体检查、程序核对，调试方法等，通过典型实战介绍了PLC程序的调试技巧以及动态数据写入技术、监控技术、编写和分析PLC程序、排除故障的方法，同时顺便介绍了索引寄存器的使用。

本次实训的重点是实战调试。

原理简述：PLC原理可总结为：“循环扫描，串行工作”。

实训内容：实训包括两个部分：程序调试和程序设计。

四．实训器材：1．TVT—90A学习机主机箱（FP1或FP0机型）；2．UNIT—7多种液体自动混合实训版；3．连接导线一套、编程电缆一根；4．电脑一台五．程序调试（一）程序核对和总体检查程序编写完后，不要忙于下载，要先“【程序核对】”和“【总体检查】”对程序进行错误检查。

（1）【程序核对】是将当前处于活动状态的编辑画面中的程序与PLC主机内、或其他编辑窗口内的程序进行比较对照，检查二者是否一致。

核对时，按照系统寄存器、程序大小、程序代码的顺序进行。

（2）【总体检查】就是检查PLC主机内的程序。

在发现错误时，显示错误信息，便于程序修改。

应在“在线”状态下、PLC为编程（PROG）模式下进行。

编辑画面中所显示的程序与PLC本身所存储的程序有可能不同，因此一般先进行【程序核对】，再执行【总体检查】。

例：总体检查和程序核对举例——报警电路程序。

假设有一个报警电路程序，在编写完并输入程序后，PLC梯形图如图1所示。

图 1 报警电路程序1、程序核对程序和对的步骤如下：（1）单击【调试】菜单中的【程序核对】命令。

图 2 程序核对—报警电路1（2）在执行此命令后，将出现程序核对对话框。

二、软硬件组态及下载
模块配置
输出模块设置
可对每组通道进行输出类型和输出范围的设置，设置方法与输入模块类似。
所有硬件配置正确，就可以保存下载了
二、软硬件组态及下载
下载过程
1.通信参数设置 选中以太网模块，双击出现下面界面
点击属性，进行设置
二、软硬件组态及下载
下载过程
1.通信参数设置
在参数一栏勾上设置MAC地址，填写设备MAC地址；正在使用的ip协议里面配置计 划分配的IP地址和掩码。确定
二、软硬件组态及下载
二、软硬件组态及下载
软件部分
在新插入的程序块中，可以选择FC105（模拟输入）或FC106（模拟 输出）的参考块模型。
输入节点的绝对地址
采集结果存放地址数 据块或者寄存器
数据存储寄存器地址
输出节点的绝对地址
二、软硬件组态及下载 软件部分
在做变量对应是一定要正确设定模块的绝对地址，参考硬件配置，如下图
点击输入
进行每通道组的测量范围配置
二、软硬件组态及下载
模块配置
进行每通道组的测量范围配置
点击测量型号，可出现下面选项 ，按实际需要进行配置。
完成测量型号配置后，点击测量 范围进行测量范围的配置，不同 的测量型号有不同的测量范围， 须据实选择。
二、软硬件组态及下载
模块配置
输出模块设置
双击需要配置的模块(AO….)出现下面页面
修改完进行程序下载，和硬件下载一样
知识回顾 Knowledge Review
祝您成功！
二、软硬件组态及下载
现有模块的替换操作：
如上图检索所示，列出了检索323时查到的所有模块 ，可选择合适的模块，红色区域是所选模块的订货号 。找到正确的模块，双击，出现下面的对话框，可根 据需要选择是否替换。

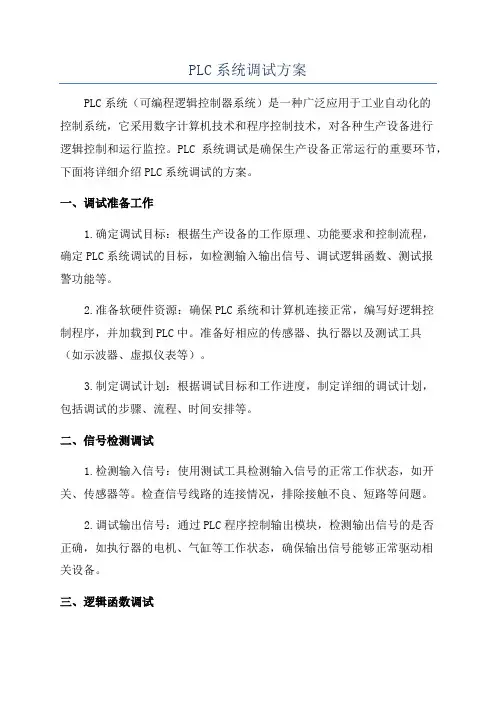

PLC系统调试方案PLC系统（可编程逻辑控制器系统）是一种广泛应用于工业自动化的控制系统，它采用数字计算机技术和程序控制技术，对各种生产设备进行逻辑控制和运行监控。

PLC系统调试是确保生产设备正常运行的重要环节，下面将详细介绍PLC系统调试的方案。

一、调试准备工作1.确定调试目标：根据生产设备的工作原理、功能要求和控制流程，确定PLC系统调试的目标，如检测输入输出信号、调试逻辑函数、测试报警功能等。

2.准备软硬件资源：确保PLC系统和计算机连接正常，编写好逻辑控制程序，并加载到PLC中。

准备好相应的传感器、执行器以及测试工具（如示波器、虚拟仪表等）。

3.制定调试计划：根据调试目标和工作进度，制定详细的调试计划，包括调试的步骤、流程、时间安排等。

二、信号检测调试1.检测输入信号：使用测试工具检测输入信号的正常工作状态，如开关、传感器等。

检查信号线路的连接情况，排除接触不良、短路等问题。

2.调试输出信号：通过PLC程序控制输出模块，检测输出信号的是否正确，如执行器的电机、气缸等工作状态，确保输出信号能够正常驱动相关设备。

三、逻辑函数调试1.逻辑控制程序调试：通过编写简单的测试程序，逐步调试逻辑控制程序，确保逻辑函数的准确性和稳定性。

可以使用监视器软件实时查看和修改逻辑控制程序的状态和数值，进行单步调试和观察。

2.调试计数器和定时器：测试计数器和定时器的计数和定时功能，检查是否满足实际要求。

通过修改参数，调节计数和定时的精度和速度。

四、报警功能调试1.报警信号检测：模拟各种故障情况，检测报警功能的是否正常工作，如输入信号异常、输出信号异常、通讯中断等。

2.报警处理程序调试：通过编写报警处理程序，对不同的报警情况进行处理，包括发出声音、显示报警信息、记录报警事件等。

五、系统整体调试1.测试系统正常工作：对整个PLC系统进行综合测试，模拟生产环境中的各种工作情况，确保系统能够正常工作，如启动、停止、暂停、复位等。

PLC调试中的四个步骤plc程序不是最终的？是的，PLC程序永久不会是最终的，它总是可以依据客户要求对新系统进行修正和后续调整。

即使在调试期间，通常也需要更改程序。

系统的调试可分为四个步骤：1，检查硬件2，转移和测试软件3，优化软件4，整个系统的调试1、检查硬件每个传感器，开关和按钮连接到特定输入，每个执行器连接到输出。

在工程过程中，地址和电线不得混淆。

此外，应检查传感器和执行器放置（它们必需位于自动化系统中）。

在检查过程中，输出设置为测试模式。

然后，执行器必需满意规定的要求（功能）。

假如进行了更改，则还必需更新文档（安排列表，图纸等）以响应实际状况。

1.1测试输入和输出输入设备，例如可以操纵开关，以给出开启和闭合接触条件，并观看输入模块上的相应LED。

它应当在输入关闭时亮起，在打开时不亮。

LED未亮起可能是由于输入设备未正确操作，输入模块的接线连接错误，输入设备未正确供电或LED或输入模块有缺陷。

对于可以平安启动的输出设备，可能已安装了按钮，以便可以测试每个输出。

2、软件的转移和测试在调试之前，应当集中使用全部可用的离线和虚拟PLC程序测试工具来查找程序故障。

例如，这种测试工具在STEP 7中作为子程序S7-PLCSIM。

它模拟PLC（虚拟PLC）的工作，并允许用户编写的PLC 程序进行测试。

此后，程序被传送到虚拟PLC中的中心处理单元。

整个程序在不使用真实PLC的状况下执行。

用户必需模拟输入信号变化并验证输出对其的反应。

有些PLC在真实PLC中供应仿真：整个程序在PLC中执行，而不连接实际输入和输出。

因此，PLC输出的处理仅发生在PLC图像表中。

物理PLC I / O 不会更新到（来自）PLC I / O映像。

因此，这消退了损坏机器或系统部件的风险。

此后，测试各个用户程序部件和系统功能：手动操作，设置，个人监控程序等，最终在主程序的关心下进行程序部件的交互。

系统可以并且应当逐步调试。

调试和故障检测的重要因素是编程系统的测试功能，例如单步模式或停止点的设置。

plc 实验室调试强制标准
PLC实验室调试强制标准可以参考以下步骤：
1. 确保PLC程序已经写入并测试过。

2. 在调试之前，确保PLC处于停止（Stop）模式，并使用“在线—调试—强制运行”功能强制程序执行。

3. 调试过程中，需要检查每一步程序的执行情况，包括输出、输入信
号的状态，以及设备动作是否符合预期。

4. 如果需要强制某个软元件（例如Y0）接通，可以将光标定位在该软元件上，然后点菜单栏的“在线—调试—软元件测试”。

5. 在软元件测试窗口中，如果软元件显示Y000，表示该软元件已经接通。

6. 如果需要强制某个输出信号为特定状态（例如接通或断开），可以
在输出信号的程序段中选择相应的输出信号，然后使用“在线—调试—强制ON”或“在线—调试—强制OFF”功能进行强制。

7. 在调试过程中，需要注意安全问题，避免短路或强弱电混合到一起。

8. 调试完成后，需要将PLC恢复到正常工作模式，并按照生产工艺进
行最后的调整和优化。

SIEMENSSIMATIC S7 AG JOOO M rigH^ wvrvve.T IANI mg (KJiWMeW rur AUIOI 硬件调试SIMATIC S7AG JOOO M rigH^ wvrvve. □®e.20133-20HG WW Com.1irtomMtcn m Trying( KJiWMeW rur AUIOISIEMENSSIEMENSSIMATIC S7 AG JOOO M rigH^ wvrvve.T IANI mg (KJiWMeW rur AUIOI 目标学习了本章之后.你将……能够规划调试的步㈱…能够识别诊断播示m•电源•CPU•I/O模块…陡够渎出硬件站的实际组态并賦值参数…能够使用Monitor/ Modify匸貝监视,修改和测试I/O->®e. a 2x0H G WW Cctn2SIEMENSSIMATIC S7 AG JOOO Al rigHs wvrvve.irto(T>Mcr» eno Trermg (ror AUIOIS7-300电源模块上的LED指示灯LED M DC24\T 状态电源的反应祕24V正常24 V正常闪烁输岀电路过载：•封130% （动芬i）•到130%〈券杏〉•电压倉降.当不过栽时.倉題电压•到130% （静念）电压降低，诚弘设备寿命不视输岀短路电压不9»tB＞当短路消失时自动恢复不亮初级超压或欠压过电压会造成1R坏. 欠电压自动关新.SIEMENSSIMATIC S7 AG JOOO Al rigHs wvrvve.irto(T>Mcr» eno Trermg (ror AUIOI□xe.Re2313 3-20MW CCW4SIEMENSSIMATIC S7 AG J000 Al HgHn rvrveairto(m«cn ano Tretimg (ror AUIOIS7-300 CPU 模块上的LED指示灯□®e2013-3-20Ho WW Con 0SIMATIC S7AG JOOO Al HgHn rvrvea SIEMENS□®e2013-3-20Ho WW CctnSirto(m«cn ano Tretimg ( rorAUIOI 数字星模块上的LED 指示灯毎个iftitff冇JR示状态的LFEtt示灯瑞子处的倍号状态•端子处的值号状态（刈F数字U输A）•内部状态.光耦前（对于散字琏输出）存储落左播權| S7-400 |SIEMENSSIMATIC S7AG JOOO M rigHs rvrvve.irtocmMcn ano Trefimg ( fur AuiDfS7-400电源模块上的LED 指示灯-|NTF--＞内部故绅•BA 尸》电池故鄧-BATT1F--＞电池1电乐不足戒不 -BATT2R -＞电池2电压不足或不存在 DC 5V IE 常 DC 24V 1E 常FMR 确认幵关（故廨佶息豆位〉保持开关 电池盒电池监视IHf JTK电压选掙；S3什电源连接謎□Xe. 2013-3-20 Ho HW Con 7S7-400 CPU 模块上的LED 指示灯□Xe.2013-3-20HGWW cans不帚DP 接口的CPU帯DP 接口的CPUirtocmMcn ano Trefimg( fur AUIOISIEMENS执行存储器复位和完全再启动RUNPRUNSTOP ^2^MRES1 •把楔式开关设定在STOPRUN STOPRUfU-PMRESRU2PRUNSTOPMRESRUf^P RUNSTOP ①MAES SIMATIC S7AG ^000 M rtgHn FVTV RSIEMENS 2.把模式开关切换到MRES.并保持直到STOP LED 慢速闪冷 两次.松手:模式开关又回到STOP 位置.3•再把模式开关切换到MRES 位賈.J5到STOP LED 开始快速 闪烁.松手.模式开关又回到STOP 位置.4・把棋式开关切换到只卩2卩位置1 （在从STOP 转换到RUN^RUN-P 的时候•执行一次完全 再启动）□Xe. 2013-3-20 HO HW CCfDOirtocMtcn am Trying ( Kfiowwa# ror A«A>I启动"Monitor/Modify Variables”工具RUN-PRUN STOP0MRESRUN-PRUN STCP0MRESMI rno -(ri in-- My Pro>r«tv*ty_5t0iBNiirpu3i4]WDQQ.1QB18•1, •Ay?5牧"W Ai>» gen" fr * ** V ^T *-**^rcia x •:「“厂 32.BOOL BOOL •• *9001Fr*|piAb F^it Iwr ： PiC金〜fVzcrc MTo 片—bOs&iayFcroe vaOM【畑股 i 也Cl 刁尺两V ■!□! x 址 TAD Bdt Cnurt RCW JWOptmc grdtxtf M>|>,ltfl X>岂。

plc硬件调试的基本流程PLC（可编程逻辑控制器）是一种被广泛应用于工业自动化领域的硬件设备，它能够实现逻辑控制、数据采集、通信等功能。

在PLC的开发与应用过程中，硬件调试是不可或缺的重要环节，它确保了PLC的稳定运行。

本文将以“PLC硬件调试的基本流程”为主题，详细介绍其具体步骤与逐步回答问题。

一、前期准备在进行PLC硬件调试之前，需要进行一些前期准备工作。

首先，明确调试目标与需求，了解PLC的功能要求以及所要控制的设备。

其次，准备好相应的调试设备与工具，如PLC编程软件、通信模块、传感器、执行机构等。

最后，对调试环境进行搭建，包括电源供应、信号传输等。

二、设备连接与组装在对PLC进行硬件调试之前，首先要对所需的设备进行连接与组装。

根据PLC的输入输出（I/O）数量和类型，选择相应的连接线缆和接口模块。

根据所需控制设备的电气接线图，正确地连接PLC的输入设备（如按钮、开关、传感器等）和输出设备（如电机、执行器等）。

确保连接的稳定、可靠，并遵循相关的安全规范。

三、电气连通性检查在设备连接完成后，进行电气连通性检查是必不可少的一步。

通过仔细检查和测试，确保PLC的输入和输出与所需设备的电气连通性正确无误。

可使用万用表或其他测试仪器逐个检测PLC的输入输出端子，并比对电气接线图进行验证。

如发现连通性问题，及时修复或更换连接线缆。

四、模块及参数配置PLC的硬件调试还需要进行模块及参数的配置。

首先，根据PLC的型号和规格，选择合适的模块并插入到PLC的背板上。

然后，通过PLC编程软件进入配置界面，在参数设置中配置I/O模块的类型、地址、通信速率等。

根据实际控制需求，还可以配置PLC的计时器、计数器、通讯模块等特殊功能模块。

五、信号检测与调试在完成模块及参数配置后，需要进行信号检测与调试。

通过PLC编程软件的在线监控功能，查看PLC输入输出模块的状态和信号变化情况。

对于输入信号，可使用模拟信号源或按钮开关等手段模拟输入设备的信号，并观察PLC的响应。

技能培训-PLC的调试PLC（Programmable Logic Controller），即可编程控制器，它是一种工业自动化控制系统中常用的控制设备，可用于搭建各种控制回路，如运输设备控制、机器人控制等。

在工业生产应用中，PLC被广泛应用于自动成型、机械加工、食品加工、仓储调度等领域，其调试技能逐渐成为了工业自动化工程师不可或缺的技能之一。

下面将介绍PLC调试的相关技能。

一、PLC的原理PLC的基本组成部分包括：CPU（中央处理器）、输入模块、输出模块和通信模块等。

其中，输入模块用于连接控制对象，输出模块用于连接控制执行器。

CPU作为PLC的核心部分，负责接收输入信号并对其进行处理，然后将处理结果发送给输出模块，以实现对控制对象的控制。

PLC主要负责以下三个方面的任务：1.监测输入信号：通过输入模块（如数字量输入模块、模拟量输入模块等）监测设备的状态，包括设备是否在工作、设备的温度、压力等。

2.决策输出信号：通过CPU对输入信号的处理，判断设备是否需要采取某种操作，然后向输出模块发送控制信号，以控制执行器的运动或停止等。

3.通讯和数据存储：PLC具备通讯能力，可以将信号和数据上传至上层控制系统，也可以根据上层控制系统的指令进行控制。

二、PLC的常见故障PLC的常见故障包括以下几种：1.输入输出模块故障：可能会出现输入模块中出现接触不良等故障，输出模块中可能出现接线错误、开关接触不良等故障。

2.电源故障：如果PLC的电源损坏，整个PLC的运行也将陷于瘫痪状态。

3.程序编制错误：如果程序编写错误，将会导致PLC无法正常运作。

三、PLC的调试技能PLC的调试是一项非常重要的工作。

以下是PLC调试的一些技能。

1.了解PLC规格及使用手册：在调试PLC之前，工程师必须先了解PLC的技术规格和使用手册，以确保正确地选择PLC、配置输出和输入设备，并准确地编程实现控制目标等操作。

2.检查输入和输出设备：在PLC调试过程中，工程师需要检查各输入和输出设备是否正确连接，并且确定设备的名称、型号和数据是否正确。

PLC现场硬件组态和软件调试步骤1、系统的规划首先，必须深入了解系统所需求的功能，并调查可能的控制方法，同时与用户或设计院共同探讨最佳之操作程序，根据所归纳之结论来拟定系统规划，决定所采行的PLC 系统架构、所需之I/O 点数与I/O 模块型式。

2、I/O 模块选择与地址设定当I/O 模块选妥后，依据所规划之I/O 点使用情形，由PLC 的CPU 系统自动设定I/O 地址，或由使用者自定I/O 模块的地址。

3、梯形图程序的编写与系统配线在确定好实际的I/O 地址之后，依据系统需求的功能，开始着手梯形图程序的编写。

同时，I/O 之地址已设定妥当，故系统之配线亦可着手进行。

4、梯形图程序的仿真与修改在梯形图程序撰写完成后，将程序写入PLC，便可先行在PC 与OpenPLC 系统做在线连接，以执行在线仿真作业。

倘若程序执行功能有误，则必须进行除错，并修改梯形图程序。

5、系统试车与实际运转在线上程序仿真作业下，若梯形图程序执行功能正确无误，且系统配线亦完成后，便可使系统纳入实际运转，项目计划亦告完成。

6、程序注释和归档为确保日后维修的便利，要将试车无误可供实际运转的梯形图程序做批注，并加以整理归档，方能缩短日后维修与查阅程序之时间。

这是职业工程师的良好习惯，无论对今后自己进行维护，或者移交用户，这都会带来极大的便利，而且是你的职业水准的一个体现。

这里要强调一个问题，是十分简单但却几乎每个项目都会发生的，那就是对PLC 的接线。

这往往是经验不足的工程师常常忽略的一个问题。

其实，现场调试大部分的问题和工作量都是在接线方面。

有经验的工程师首先应当检查现场的接线。

通常，如果现场接线是由用户或者其它的施工人员完成的，则通过看其接线图和接线的外观，就可以对接线的质量有个大致的判断。

然后要对所有的接线进行一次完整而认真的检查。

现场由于接线错误而导致PLC 被烧坏的情况屡次发生，在进行真正的调试之前，一定要认真地检查。
