Zigbee协调器串口通信协议分析-KC07060502-a01解析

2
内容页
任务四
CONTENTS PAGE
2、Zigbee节点串口通信协议
Zigbee设备我校自主研发的Zigbee节点采用请求—响应模型进行交互请求命令为16个字节
协议分析
响应返回为32个字节
3
内容页
任务四
CONTENTS PAGE
2、Zigbee节点串口通信协议
协议分析
Zigbee通信协议详解网络地址、数据部分：低前后高串口数据：二进制，按字节接收其范围应00-FFH，编程时建议采用Byte(字节)变量进行存储；string、char数据类型默认采用ASCII码，值范围为00-3FH，若采用string、char数据类型来存储串口数值，超出3F的部分会出现数据丢失
8
内容页
任务四
CONTENTS PAGE
3、C#串口数据处理编程
协议分析
串口数据处理步骤： 3）判断读取数据是否完整；返回数据共32字节，串口按位读取、按字节缓存，读取串口数据时返回的 32字节有可能分多次缓存，所以开发时应采用一全局变量(List<byte>)存储串口缓存数据，判断全局变量中的数据是否完整。完整性判断：长度32字节，第一个字节为0x26(&)，最后一个字节为0x2A (*)
无锡职业技术学院内部资料
Zigbee协调器串口通信协议分析
1
内容页
任务四
CONTENTS PAGE
协议分析
1、系统结构
Zigbee节点采用无锡职业技术学院自行开发的WSN节点。 PC机连接ZigBee网络协调器，根据协调器提供的通信规程，分析出各种命令的十六进制字节请求；并获取响应十六进制数据，并分解出有效信息以完善系统功能。

zigbee串口实验

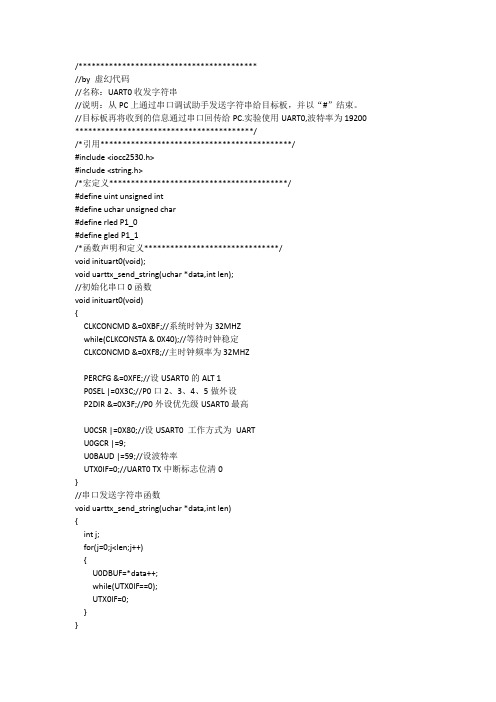

#include <string.h>
/*宏定义*****************************************/
#define uint unsigned int
#define uchar unsigned char
#define rled P1_0
#define gled P1_1
}
else
{
rxtxflag=3;//进入发送状态
}
temp=0;
}
}
if(rxtxflag==3)//发送状态
{
gled=0;
rled=1;//发送状态指示
U0CSR &=~0X40;//USART0接收禁止
uarttx_send_string(recdata,datanumber);//发送字符串
EA=1;//开总中断
while(1)
{
if(rxtxflag==1)//接收状态
{
gled=!gled;//接收指示
if(temp!=0)
{
if((temp!='#')&&(datanumber<20))//'#'被定义为结束字符，最多能接收20个字符
{
recdata[datanumber++]=temp;
/*主函数*******************************/
void main(void)
{
P1DIR=0X03;//初始化LED
rled=0;
gled=0;
inituart0();//初始化串口
U0CSR |=0X40;//USART0接收使能

ZigBee协议栈串口应用

• ZigBee协议栈中提供的与串口操作有关的三个函数为可在zmain.c和hal_uart.c中查看相关函数 • uint8 HalUARTOpen(uint8 halUARTCfg_t *config); • uint16 HalUARTRead(uint8 port,uint8 *buf,uint16 len); • Uint16 HalUARTWrite(uint8 prot,uint *buf,uint16 len);
PC机
Hale Waihona Puke ZigBee网络EndDevice
Coordinator
Coordinator.c
• • • • • • • • • • • • • • • #include "OSAL.h" #include "AF.h" #include "ZDApp.h" #include "ZDObject.h" #include "ZDProfile.h" #include <String.h> #include "Coordinator.h" #include "DebugTrace.h" #if !defined( WIN32 ) #include "OnBoard.h" #endif #include "hal_lcd.h" #include "hal_led.h" #include "hal_key.h" #include "hal_uart.h"
回调函数:通过指针（函数地址）调用的函数。如果把函数的地址作为参数传递给另一个函数，当通过这个指针调用它所指向的函数时，称为函数的回调。

ZIGBEE技术规范与协议栈分析

ZIGBEE技术规范与协议栈分析篇一：ZigBee知识无线龙1.协议栈工作流程和无线收发控制 LED 实验内容：1. ZigBee 协议栈简介2. 如何使用 ZigBee 协议栈3. ZigBee 协议栈的安装、编译与下载4. 协议栈无线收发控制 LED5. 协议栈工作流程实现现象：协调器、终端上电，组网成功后 D1 灯闪烁 1. ZigBee 协议栈简介什么是 ZigBee 协议栈呢？它和 ZigBee 协议有什么关系呢?协议是一系列的通信标准，通信双方需要共同按照这一标准进行正常的数据发射和接收。

协议栈是协议的具体实现形式，通俗点来理解就是协议栈是协议和用户之间的一个接口，开发人员通过使用协议栈来使用这个协议的，进而实现无线数据收发。

图 1 展示了 ZigBee 无线网络协议层的架构图。

ZigBee 的协议分为两部分，IEEE 802.15.4 定义了 PHY（物理层）和 MAC（介质访问层）技术规范；ZigBee联盟定义了NWK（网络层）、APS（应用程序支持子层）、APL（应用层）技术规范。

ZigBee协议栈就是将各个层定义的协议都集合在一直，以函数的形式实现，并给用户提供 API(应用层)，用户可以直接调用。

图 1 ZigBee 无线网络协议层 2. 如何使用 ZigBee 协议栈协议栈是协议的实现，可以理解为代码，函数库，供上层应用调用，协议较底下的层与应用是相互独立的。

商业化的协议栈就是给你写好了底层的代码，符合协议标准，提供给你一个功能模块给你调用。

你需要关心的就是你的应用逻辑，数据从哪里到哪里，怎么存储，处理；还有系统里的设备之间的通信顺序什么的，当你的应用需要数据通信时，调用组网函数给你组建你想要的网络；当你想从一个设备发数据到另一个设备时，调用无线数据发送函数；当然，接收端就调用接收函数；当你的设备没事干的时候，你就调用睡眠函数；要干活的时候就调用唤醒函数。

所以当你做具体应用时，不需要关心协议栈是怎么写的，里面的每条代码是什么意思。

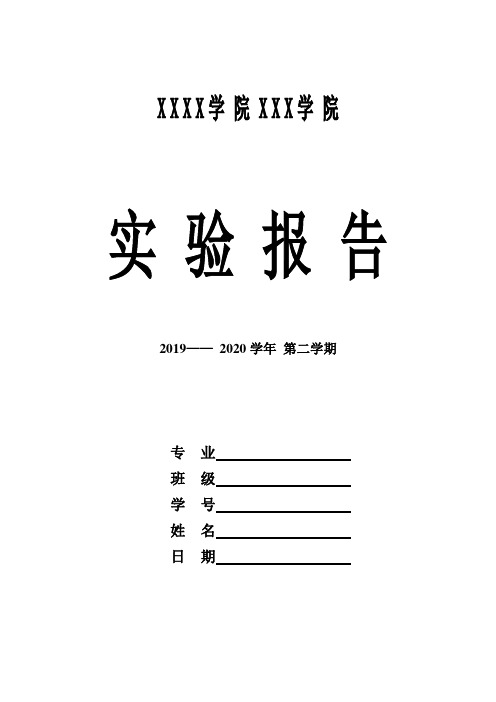

7Zigbee实验报告《串口通讯-发送字符串》

教师评定
签字：年月日
相关寄存器：
,相关寄存器UxCSR, UxCSR, UxGCR. UxBUF, UxBAUD, CLKCONCMD,CLKCONSTA如
第二页
实验内容与步骤
实验步骤
第三页
实验内容与步骤
CC2530配置串口的一般步骤:1、配置10,使用外部设备功能。此处配置PO-2和Po3用作串口UARTO2、配置相应串口的控制和状态寄存器。3、配置串口工作的波特率。
2019——2020学年第二学期
专业
班级
讯-发送字符串
实验目的
1)、通过实验掌握CC2530芯片串口配置与使用
2)、观察D2串口发送指示灯的变化,每发送一串字符闪一次
注:嵌入式开发中,当程序能跑起来后,串口是第一个要跑起来的设备,所有的工作状态,交互信息都会从串口输出
实验总结
该实验完成串口的基本通讯。在串口通讯中一般有两种方式来接受数据种是查询法、一种是中断法。查询法就是要串口一致处于等待状态,看串口上是不是有数据,一旦数据接收完毕,就开始对接收的数据进行相应的操作。这个方法需要让程序一致等待串口,所以这种方法效率还是比较低的。中断法师运用串口的中断服务子程序来完成的,如果串口上有数据的话,那么会调用中断向量,中断向量把程序指针指到相应的中断服务服务程序上。在中断服务程序完成之后程序只能还会跳转到中断之前的地址。这个方法的效率比较高,但是从稳定性上面讲,这种方法不如查询法。本实验用的是中断法。
实验内容与步骤
实验内容：
相关电路图：
注:图中OR的电阻是空贴的哦
PO 2,PO 3配置为外设功能时: PO2为Rx, PO3为TX. USARTO和USART1是串行通信接口,它们能够分别运行于异步UART模式或者同步SPI模式。两个USART具有同样的功能,可以设置在单独的1/0引脚。此种串口设计是没有流控功能的

zigbee串口应用

CLKCONCMD &= ~0x47;
SLEEPCMD |= 0x04;
PERCFG = 0x00;
P0SEL = 0x3c;
P2DIR &= ~0xC0;
U0CSR |= 0x80;
U0GCR |= 10;
U0BAUD |= 216;
}
3）串口发送函数编写
将需要发送的数据写入到U0DBUF中
void uarttx(uchar *data,uint len)
【实验日期】
2018.5.29
【教师对报告的最终评价及处理意见】
成绩（百分制）：（涂改无效）
教师：年月日
【实验报告】
一、实验目的：
掌握使用串口想PC机发送数据。
掌握数据采集并通过串口发送至PC端
二、实验内容：
1)实现串口发送学生的姓名至PC端
2)实现AD采集电压值并通过串口传输至PC端
三、实验设备：
void uartinit();
void uarttx(uchar *data,uint len);
2）串口初始化函数
a.系统时钟初始化；
b.选择串口作为I/O外设的引脚连接位置；
c..设置串口模式；
代码如下：
void uartinit()ቤተ መጻሕፍቲ ባይዱ
{
CLKCONCMD &= ~0x40;
while(!(SLEEPSTA & 0x40));
实验报告
【2017－2018学年第2学期】
【基本信息】
【开课部门】
青软实训
【实验课程】
ZigBee技术及应用实验
独立□ 非独立□
【实验项目】
实验三：串口应用

ZigBee之Z-Stack协议栈MT层串口应用

ZigBee之Z-Stack协议栈MT层串口应用By:Timeandspace7Date:20171029 At:YSU-B3071.包含头文件#include“MT_UART.h”，2.在用户的init函数中添加MT_UartInit ();MT_UartRegisterTaskID(task_id); //注册串口任务任务注意：在MT_UartInit ()函数中，可以修改串口的波特率，uartConfig.baudRate = MT_UART_DEFAULT_BAUDRATE;，即修改#define MT_UART_DEFAULT_BAUDRATE HAL_UART_BR_38400重要：uartConfig.flowControl = MT_UART_DEFAULT_OVERFLOW语句是配置流控的，我们进入定义可以看到：#define MT_UART_DEFAULT_OVERFLOW TRUE默认是打开串口流控的，如果你是只连了TX/RX 2 根线的方式务必关流控，注意：2 根线的通讯连接一定要关流控，不然是永远收发不了信息的，现在大部产品很少用流控。

也即：将宏定义修改为#define MT_UART_DEFAULT_OVERFLOW FALSE极其重要：在项目配置选项卡中预编译处加入以下一些内容ZIGBEEPROZTOOL_P1xMT_TASKxMT_SYS_FUNCxMT_ZDO_FUNCLCD_SUPPORTED=DEBUG也即是将原来的ZIGBEEPROZTOOL_P1MT_TASKMT_SYS_FUNCMT_ZDO_FUNCLCD_SUPPORTED=DEBUG分别MT_TASK，MT_SYS_FUNC，MT_ZDO_FUNC加上x。

事实上真正的宏是MT_TASK，MT_SYS_FUNC，T_ZDO_FUNC，加x 表示不定义它们了，如果去掉上面的x,编译后下载看串口会在你想输出的数据“xxxxx”前面出现一段乱码，如果用16 进制则会显示为FE 开头的字符串，这是Z-stack MT 层定义的串口发送格式。

zigbee,协议栈,串口

zigbee,协议栈,串口篇一：ZigBee简易串口透传第十六讲ZigBee串口透传一、串口透明传输工程说明串口透明传输工程是在SampleApp工程基础之上进行修改而成，主要功能是完成简单的串口透明传输，功能要求：1、设备上电后自动选择设备类型。

第一个启动的设备为协调器，后续启动的为路由器。

（所有设备中程序相同）2、路由器的232串口接收到数据后将数据以单播的形式发送到协调器。

当路由器接收到来自空中的数据包将数据写入232串口。

3、协调器的232串口接收到数据后将数据以广播的形式发送到网络中所有的设备。

当协调器接收到来自空中的数据包将数据写入232串口。

图X 串口透明传输应用二、编译选项说明串口透明传输工程在SampleApp工程基础之上进行修改，但是编译选项使用原SampleApp工程的编译选项，SampleApp工程编译选项具体如下：CC2430EB、ZTOOL_P1、MT_TASK、SOFT_ST ART 通过编译选项ZTOOL_P1编译选项SOFT_START。

三、工程初始化与事件处理函数串口透明传输工程来源于对SampleApp工程的修改，工程初始化函数与SampleApp工程的初始化函数完全相同，读者可以参见前面章节。

串口透明传输工程事件处理函数在SampleApp工程事件处理函数的基础之上添加了对事件UART_RX_CB_EVT的处理，具体代码如下。

程序代码：uint16 SampleApp_ProcessEvent( uint8 task_id, uint16 events ){if ( events &amP1说明原SampleApp工程默认使用Z-T ool，我们这里对其修改，将其在串口初始化中的回调函数函数进行修改。

程序代码：void SPIMgr_Init () { …… #if defined (ZTOOL_P1) || defined (ZTOOL_P2)uartConfig.callBackFunc= rxCB; …… } 相应我们在SPIMgr.c文件中添加该回调函数rxCB( uint8 port, uint8 event )，具体代码如下。

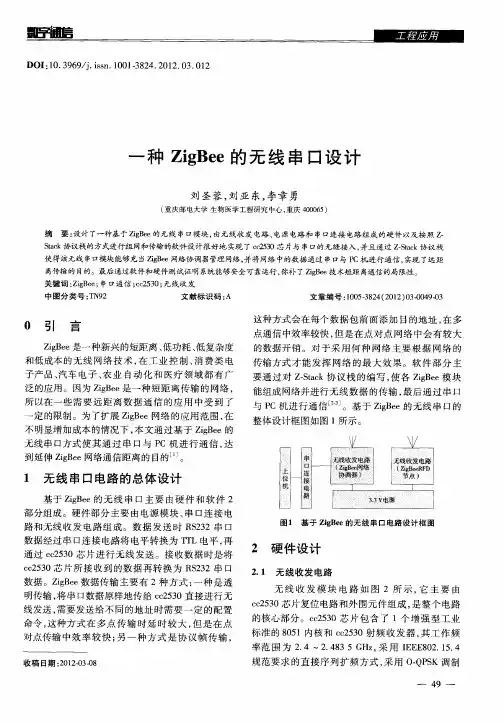

一种ZigBee的无线串口设计
