光耦隔离运放HCPL-7800 在电机电流采样中的应用 电子技术

光耦典型应用光耦是一种将输入端和输出端通过光线隔离的电子器件，由发光二极管和光敏三极管组成。

它的主要作用是将电路之间的信号隔离开，以保证电路的稳定性和安全性。

光耦在许多电子设备中都有广泛的应用，下面将介绍几个光耦的典型应用。

1. 电力系统中的光耦应用在电力系统中，光耦被用于隔离输入信号和输出信号，以保护设备和人员的安全。

例如，在测量电流时，我们可以通过光耦将电流信号从高压侧隔离开，然后通过光信号传输到低压侧进行测量。

这样可以避免高压对低压测量设备的破坏，提高了电力系统的可靠性和安全性。

2. 数字电路中的光耦应用在数字电路中，光耦可以用于隔离输入和输出信号，以防止信号干扰和电路噪声。

例如，在计算机的串口通信中，我们可以使用光耦将计算机的串口信号隔离开，然后通过光信号传输到外部设备，以保证数据传输的稳定性和可靠性。

3. 自动控制系统中的光耦应用在自动控制系统中，光耦常用于隔离控制信号和执行信号，以防止信号干扰和电路故障。

例如，在自动化生产线中，我们可以使用光耦将控制信号从控制器隔离开，然后通过光信号传输到执行器，以实现自动化控制。

这样可以提高生产效率和产品质量，减少人为操作的错误。

4. 医疗设备中的光耦应用在医疗设备中，光耦被广泛应用于隔离传感器信号和控制信号，以保证医疗设备的安全性和可靠性。

例如，在心电图监测仪中，我们可以使用光耦将心电信号从患者隔离开，然后通过光信号传输到监测仪，以避免电流对患者的伤害和干扰。

这样可以确保医疗设备的准确性和稳定性，提高医疗服务的质量。

光耦作为一种重要的电子器件，在许多领域都有广泛的应用。

它通过光信号隔离输入和输出信号，保证了电路的稳定性和安全性。

在电力系统、数字电路、自动控制系统和医疗设备等领域，光耦都发挥着重要的作用。

随着科技的不断发展，光耦的应用也将不断拓展，为各个领域的电子设备带来更多的便利和安全性。

伺服电机控制系统中电流采样三种方案的比较罗映, 万超（华南理工大学广东广州510640）摘要：伺服电机控制系统中，精确的电流采样是实现高性能闭环控制系统的关键。

本文针对电流检测常用的三种方案进行了实验和比较，获得了三种方案各自优势和缺点的清晰认识，这对基于不同的条件选择合适的电流检测方案提供了参考。

关键字：电机控制伺服系统电流环电流检测Comparison of the three schemes of current sampling in the controlling system of servo motorYing Luo, Chao Wan(South China university of technology, Guangzhou 510640 , China)Abstract:in the controlling system of servo motor, accurate current sampling is the key of realizing the high-powered close loop controlling system. In this paper, aim at three normal schemes of current sampling, do some experiments and compare the results, then obtain very clear cognition about the advantages and the faults of the schemes respectively, that can supply the reference for choosing proper scheme of current sampling in the base of different situation.Key words: motor controlling, servo system, the loop of current, current sampling1前言对于数字化伺服电机控制系统，转矩环的性能直接影响着系统的控制效果，电流采样的精度和实时性很大程度上决定了系统的动、静态性能，精确的电流检测是提高系统控制精度、稳定性和快速性的重要环节，也是实现高性能闭环控制系统的关键。

光耦的应用电机光耦是一种能够隔离输入和输出的电子元件，广泛应用于电机控制系统中。

本文将深入探讨光耦的工作原理、类型及其在电机控制中的应用，包括隔离、传输信号、反馈等方面的具体应用场景。

一、引言光耦是一种利用光学原理实现电气隔离的元件，具有高耐压、高隔离性、稳定可靠等特点。

在电机控制系统中，由于电机通常工作在较高的电压和电流下，使用光耦能够有效隔离控制信号，提高系统的安全性和稳定性。

二、光耦的工作原理与类型工作原理：光耦的工作原理基于光的传导，包含发光器件和光敏器件两部分。

当输入端施加电压，发光器件发出光信号，通过光敏器件转换为输出电信号。

类型：光耦的类型多种多样，包括光电耦合器、光电隔离器、光电继电器等。

不同类型的光耦适用于不同的应用场景，如高速传输、高隔离性要求等。

三、光耦在电机控制中的应用隔离输入信号：光耦常用于隔离输入信号，将低电压、低电流的控制信号与电机高电压高电流的部分隔离，防止控制信号对控制系统产生负面影响。

传输信号：在电机控制系统中，光耦可以用于传输各种控制信号，如启动、停止、调速等。

通过光学隔离，可降低信号传输过程中的电磁干扰。

电机反馈系统：在电机反馈系统中，例如位置反馈、速度反馈，光耦可以用于传输反馈信号，确保反馈信号的准确性和稳定性，提高电机的控制性能。

过流保护：光耦还可以用于电机的过流保护。

通过监测电机的电流状态，一旦检测到超过设定值的过流情况，光耦可以迅速切断电机电源，实现过流保护。

频率变换器控制：在频率变换器控制系统中，光耦常用于隔离控制信号和功率电路，确保控制信号的安全传输，同时避免高功率电路对控制电路的影响。

四、光耦应用的优势与挑战优势：光耦具有电气隔离、高耐压、稳定可靠的特点，能够有效提高电机控制系统的安全性和稳定性。

挑战：在高速、高频率、高功率的电机控制系统中，光耦的响应速度和传输带宽可能成为挑战，需要选用适当型号和配置的光耦以满足要求。

五、未来发展趋势高性能光耦材料：未来可能会涌现出新型高性能的光耦材料，以适应更高性能、更复杂场景的电机控制需求。

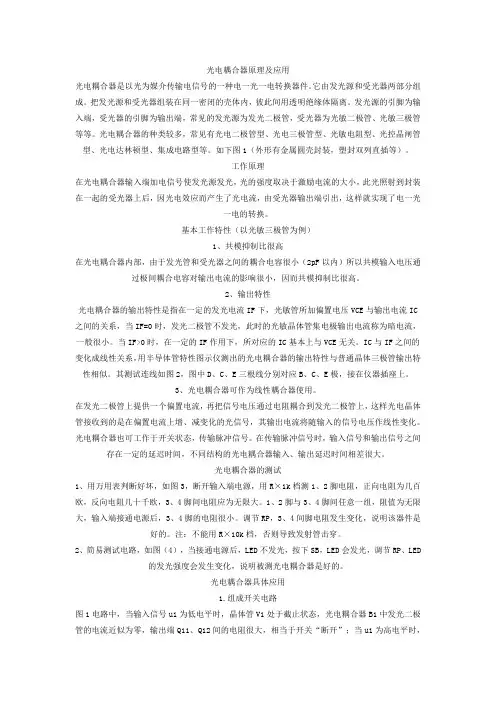

光电耦合器原理及应用光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成。

把发光源和受光器组装在同一密闭的壳体内，彼此间用透明绝缘体隔离。

发光源的引脚为输入端，受光器的引脚为输出端，常见的发光源为发光二极管，受光器为光敏二极管、光敏三极管等等。

光电耦合器的种类较多，常见有光电二极管型、光电三极管型、光敏电阻型、光控晶闸管型、光电达林顿型、集成电路型等。

如下图1（外形有金属圆壳封装，塑封双列直插等）。

工作原理在光电耦合器输入端加电信号使发光源发光，光的强度取决于激励电流的大小，此光照射到封装在一起的受光器上后，因光电效应而产生了光电流，由受光器输出端引出，这样就实现了电一光一电的转换。

基本工作特性（以光敏三极管为例）1、共模抑制比很高在光电耦合器内部，由于发光管和受光器之间的耦合电容很小（2pF以内）所以共模输入电压通过极间耦合电容对输出电流的影响很小，因而共模抑制比很高。

2、输出特性光电耦合器的输出特性是指在一定的发光电流IF下，光敏管所加偏置电压VCE与输出电流IC 之间的关系，当IF=0时，发光二极管不发光，此时的光敏晶体管集电极输出电流称为暗电流，一般很小。

当IF>0时，在一定的IF作用下，所对应的IC基本上与VCE无关。

IC与IF之间的变化成线性关系，用半导体管特性图示仪测出的光电耦合器的输出特性与普通晶体三极管输出特性相似。

其测试连线如图2，图中D、C、E三根线分别对应B、C、E极，接在仪器插座上。

3、光电耦合器可作为线性耦合器使用。

在发光二极管上提供一个偏置电流，再把信号电压通过电阻耦合到发光二极管上，这样光电晶体管接收到的是在偏置电流上增、减变化的光信号，其输出电流将随输入的信号电压作线性变化。

光电耦合器也可工作于开关状态，传输脉冲信号。

在传输脉冲信号时，输入信号和输出信号之间存在一定的延迟时间，不同结构的光电耦合器输入、输出延迟时间相差很大。

光耦的工作原理及应用光耦是光电器件中的一种，是指通过光信号来实现电信号的传递和隔离的装置。

光耦的核心部件是光电二极管和光敏三端元件，利用光电效应将光能转化为电能，实现光与电之间的能量转换。

光耦的工作原理可以简单地描述为：当有光照射到光电二极管时，光电二极管会产生光电效应，将光信号转化为电信号。

光电二极管一般是由半导体材料制成的，当光照射在其PN结上时，会导致电子-空穴对的形成。

由于PN结的特殊结构，导致电子和空穴发生迁移到对立面，从而产生电流。

这个产生的电流被称为光电流。

光达到电的隔离也是光耦的一大特点。

光耦内部的光敏三端元件起到了隔离的作用。

光敏三端元件有两个主要部分：发光二极管和光敏三端器件。

发光二极管作为光的发射源，将电信号转化为光信号。

光敏三端器件则扮演接收光信号并转化为电信号的角色。

光耦内部的发射器和接收器被隔离开来，通过光传递信号，从而实现了电的隔离。

光耦的应用非常广泛，主要体现在以下几个方面：1. 隔离与放大光耦可以在电路中实现隔离和放大的功能。

由于光耦中的光敏三端器件起到了电的隔离作用，所以可以用于解决电路中的地线干扰和短路问题。

同时，光耦还可以放大信号，提高信号的传输距离和抗干扰能力。

2. 光耦耦合器光耦耦合器是光耦的一种特殊应用形式，主要实现电信号的光电转换和电-光互换。

通过光耦耦合器，可以将输入信号转化为光信号，并通过光纤等传输介质传递。

这样可以避免传统电信号传输中的电磁干扰和损耗问题。

3. 开关控制和调光光耦的工作原理还可以实现开关控制和调光的功能。

当输入信号发生变化时，光耦的光敏三端器件会对光信号进行调制，从而控制输出信号的开关和强度。

这在一些需要对光信号进行精准控制的场合非常有用，比如调光灯、光电传感器等。

4. 电力控制与测量光耦在电力控制与测量领域也有广泛应用。

通过光耦可以实现对各种电器设备的远程控制和测量，比如家电、电机控制、电能表等。

由于光耦可以进行电隔离，避免了电气设备之间的互相影响和干扰，提高了系统的稳定性和可靠性。

7800光耦测量方法7800光耦是一种常用的光电耦合器件，广泛应用于电子设备中的光电隔离、信号传输等方面。

本文将介绍7800光耦的测量方法，以帮助读者更好地了解和使用该器件。

我们需要了解7800光耦的基本结构和工作原理。

7800光耦由一个发光二极管（LED）和一个光敏二极管（光电二极管）组成，通过LED发出的光信号被光敏二极管接收并转换为电信号。

由于两者之间有光隔离，因此可以实现输入信号和输出信号的电气隔离。

在进行7800光耦的测量之前，我们首先需要准备相应的测量仪器和设备。

通常情况下，我们需要使用一个电流源和一个电压表。

具体的测量步骤如下：1. 首先，将电流源的正极连接到7800光耦的LED引脚（一般为阳极），负极连接到LED引脚（一般为阴极）。

确保电流源的电流值适当，一般情况下建议在5-20mA之间。

2. 接下来，将电压表的正极连接到7800光耦的光敏二极管引脚（一般为阳极），负极连接到光敏二极管引脚（一般为阴极）。

确保电压表的量程适当，以便能够正确测量输出电压。

3. 此时，可以通过调节电流源的电流值，观察并记录光敏二极管的输出电压。

在测量过程中，可以根据需要对电流源的电流进行逐步调节，以获取不同电流值下的输出电压。

同时，还可以根据实际需要对LED的驱动电流进行优化，以获得更好的测量效果。

需要注意的是，在进行7800光耦的测量时，应尽量避免光干扰。

在测量环境中，应尽量减少其他光源的干扰，以确保测量结果的准确性。

为了保证测量结果的可靠性，还可以进行一些其他的检验和验证。

例如，可以通过改变光敏二极管的照射光线强度，观察并记录输出电压的变化情况。

在正常情况下，输出电压应该随着照射光线强度的增加而增加。

总结起来，7800光耦的测量方法主要包括连接电流源和电压表，并通过调节电流源的电流值来观察和记录光敏二极管的输出电压。

通过合理设置和调节测量参数，可以获得准确可靠的测量结果。

同时，还要注意避免光干扰，以确保测量过程的准确性和稳定性。

光电耦合器的工作原理以及应用1. 工作原理光电耦合器（Optocoupler）是一种能够将输入端和输出端电气信号进行隔离的装置。

它由发光二极管（LED）和光敏三极管（Phototransistor）构成。

当输入端加上电压时，LED发出光信号，该光信号被光敏三极管接收后产生电流。

这种光电耦合的原理实质上是一种光控转换和能量传递的过程。

具体工作原理如下： 1. 输入端的电流通过限流电阻（Rx）流过发光二极管，使其发出一定功率的光信号。

2. 光信号经传输介质到达光敏元件，并激发出光敏元件的电子。

3. 光敏元件将光信号转换为电流信号，并通过输出端引出。

2. 主要构成部分光电耦合器的主要构成部分包括以下几个方面： - 发光二极管（LED）：将输入电流转换为光信号。

- 光敏三极管（Phototransistor）：将接收到的光信号转换为电流信号。

- 传输介质：用于将光信号从发光二极管传递到光敏三极管。

- 封装结构：提供外部环境下的物理保护和隔离。

3. 应用领域光电耦合器具有隔离、调制和数传等特点，广泛应用于以下领域：3.1 工业自动化控制系统光电耦合器在工业自动化控制系统中起到隔离和信号调制的作用。

它能够将电气信号转换为光信号并进行隔离，防止输入端的噪声、干扰等影响输出端的稳定性。

常见的应用包括： - PLC（可编程逻辑控制器）输入/输出模块 - 隔离式继电器输出模块 - 工业通信接口隔离3.2 通信设备光电耦合器在通信设备中用于隔离输入和输出信号，避免信号干扰和电气故障。

通信设备中常用到的应用包括： - 光纤调制解调器（光猫） - 光电耦合器串并转换器 - 光电耦合器隔离阵列模块3.3 医疗设备光电耦合器在医疗设备中起到信号隔离和电气保护的作用。

它能够将信号从控制电路隔离，确保患者和医护人员的安全。

常见的应用有： - 医疗设备输入/输出模块 - 医疗设备控制系统 - 医疗器械接口隔离3.4 电力电子设备光电耦合器在电力电子设备中用于信号隔离、电气保护和触发控制。

光电耦合器应用光电耦合器是一种传感器和控制器之间的接口，它可以将光信号转换成电信号。

光电耦合器具有高精度、高速度、低功耗、小型化和免磁干扰等特点，因此被广泛应用于自动控制、机器视觉、光电通信、仪器仪表、电力电子等领域。

一、自动控制领域在自动控制领域，光电耦合器可以用来作为开关、传感器、放大器、隔离器、数字转换器和模数转换器等。

例如，当光电耦合器作为隔离器时，可以将输入和输出隔离，避免潜在的电磁干扰。

当光电耦合器作为数字转换器时，可以将输入的数字信号变成相应的电信号，以便进行数字化处理。

二、机器视觉领域机器视觉领域中，光电耦合器通常用来检测和测量光信号，以便实现对物体形状、颜色、纹理等特征的识别与分类。

例如，光电耦合器可以在自动化制造系统中用来检测产品表面的缺陷，例如磨痕、裂纹等。

此外，光电耦合器也可以用来测量激光干涉图中两个激光点之间的距离，以便计算物体表面的形状。

三、光电通信领域光电耦合器在光电通信领域起到了非常重要的作用，它可以将光信号转换成电信号，然后再通过电线进行传输。

例如，在音频设备中，光电耦合器可以将音频信号转换成电信号，以便进行信号放大和处理。

此外，光电耦合器也可以用于光纤通信中，通过将光信号转换成电信号，以便将信号传输到需要处理的设备。

四、仪器仪表领域在仪器仪表领域，光电耦合器通常用于隔离输入和输出信号，以防止干扰，同时也可以用来控制电路。

例如，光电耦合器可以在电功率仪表中用来隔离输入信号和输出信号，同时还可以防止外部电磁干扰。

此外，光电耦合器还可以用来控制温度、湿度、压力和振动等传感器的输出。

五、电力电子领域在电力电子领域，光电耦合器通常用于隔离输入和输出信号，防止高电压的干扰。

例如，在交流电源中，光电耦合器可以用来隔离输入端和输出端，同时还可以将输入的电流和电压转换成相应的电信号，以便进行数字化处理和电力控制。

此外，光电耦合器还可以在高压直流输电中充当隔离器，以防止高电压的干扰，从而保护电路的稳定性。

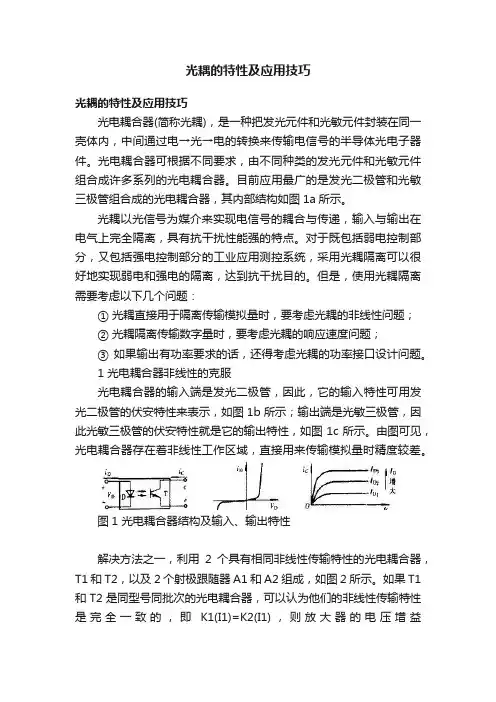

光耦的特性及应用技巧光耦的特性及应用技巧光电耦合器(简称光耦)，是一种把发光元件和光敏元件封装在同一壳体内，中间通过电→光→电的转换来传输电信号的半导体光电子器件。

光电耦合器可根据不同要求，由不同种类的发光元件和光敏元件组合成许多系列的光电耦合器。

目前应用最广的是发光二极管和光敏三极管组合成的光电耦合器，其内部结构如图1a所示。

光耦以光信号为媒介来实现电信号的耦合与传递，输入与输出在电气上完全隔离，具有抗干扰性能强的特点。

对于既包括弱电控制部分，又包括强电控制部分的工业应用测控系统，采用光耦隔离可以很好地实现弱电和强电的隔离，达到抗干扰目的。

但是，使用光耦隔离需要考虑以下几个问题：① 光耦直接用于隔离传输模拟量时，要考虑光耦的非线性问题；② 光耦隔离传输数字量时，要考虑光耦的响应速度问题；③ 如果输出有功率要求的话，还得考虑光耦的功率接口设计问题。

1 光电耦合器非线性的克服光电耦合器的输入端是发光二极管，因此，它的输入特性可用发光二极管的伏安特性来表示，如图1b所示；输出端是光敏三极管，因此光敏三极管的伏安特性就是它的输出特性，如图1c所示。

由图可见，光电耦合器存在着非线性工作区域，直接用来传输模拟量时精度较差。

图1 光电耦合器结构及输入、输出特性解决方法之一，利用2个具有相同非线性传输特性的光电耦合器，T1和T2，以及2个射极跟随器A1和A2组成，如图2所示。

如果T1和T2是同型号同批次的光电耦合器，可以认为他们的非线性传输特性是完全一致的，即K1(I1)=K2(I1)，则放大器的电压增益G=Uo/U1=I3R3/I2R2=(R3/R2)[K1(I1)/K2(I1)]=R3/R2。

由此可见，利用T1和T2电流传输特性的对称性，利用反馈原理，可以很好的补偿他们原来的非线性。

图2 光电耦合线性电路另一种模拟量传输的解决方法，就是采用VFC(电压频率转换)方式，如图3所示。

现场变送器输出模拟量信号(假设电压信号)，电压频率转换器将变送器送来的电压信号转换成脉冲序列，通过光耦隔离后送出。

隔离运放和隔离光耦隔离运放和隔离光耦，听起来好像两个啥都不懂的人聊电路的名字，但其实这两个小家伙在电子世界里可有着大大的作用呢！你要是玩过电子电路，可能就知道，这俩东西虽然名字有点拗口，但要是搞明白了，它们就能帮你解决不少麻烦。

先别急，咱慢慢聊。

咱们从隔离运放说起。

这个“运放”可不是运动员的“运”，它是“运算放大器”的简称，别看它名字一堆，实际上它就是帮你把信号放大，让它足够大，足够清晰，能让后面的电路轻松读取。

运放一般有两个输入，一个输出，作用就是接受信号，把它放大，最后输出一个更强的信号。

可是，你要知道，很多时候我们需要把不同电路之间的信号隔离开来，避免干扰和噪音。

所以，这个“隔离运放”就应运而生了。

你想，假如你有一个高压电路，里面的电压波动很大，可能会把你的低压电路搞得乱七八糟的。

这时候，隔离运放就像是一个“安保大哥”，它帮你把这两者分开，确保高压电路的信号不会把低压电路弄得一团糟。

它就好像一个超级强力的过滤器，既能让信号顺利传递，又能把不需要的噪音拦在门外。

对了，隔离运放可不仅仅是隔离噪声，它还能隔离电气故障，防止因为某个部分出问题而影响到其他部分，真是防患未然，预防为主。

说完了隔离运放，那咱再聊聊隔离光耦。

这个家伙的名字有点意思，光耦，顾名思义，就是跟“光”有关的东西。

你可能会问了，光和电有什么关系？光耦就是利用光信号来传递电信号的一个小玩意。

它的工作原理是这样的：一个电信号先通过电流激发出光源，光源通过光纤或透明介质传递，再通过接收端的光电二极管把光信号转换回电信号。

你看，这个过程就像是一个电信号变魔术，瞬间变成了光，再变回来，完成了“隔离”的任务。

就这么简单，却能在电气隔离上发挥着极为重要的作用。

你可能已经发现了，不管是隔离运放还是隔离光耦，它们都有一个共同的使命——就是将电路中的不同部分有效隔离，减少相互之间的干扰和影响。

这俩东西虽然在原理上有差异，一个是通过电压信号放大，一个是通过光信号传递，但本质上，它们的工作目标是一样的。

Avago推出ACPL-78A/C780/C784系列隔离放大器Avago Technologies(安华高科技)宣布推出采用延展型SO-8封装，具备高性价比的新系列超小型隔离放大器产品，非常适合工业应用中各种电子电机驱动电机驱动设计使用。

Avago 的新ACPL-C78A/C780/C784系列隔离放大器面向电子电机驱动线路中电流感应电流感应应用设计，并采用先进的Sigma-Delta (Σ-Δ) 模数转换技术，帮助设计工程师设计工程师精确测量伺服和高端变频电机驱动中的电机相位电流。

典型应用包括变频器电流感应、电机相位和电流幅度感应、马达电压幅度感应、开关式电源|稳压器信号隔离、工业用模数转换以及通用型电流感应和监控等。

Avago的ACPL-78A/C780/C784系列隔离放大器采用新延展型SO-8封装，占用空间比传统DIP封装小30%，却还可以符合8 mm的爬电距离和电气间隙要求。

通过在现有HCPL-78xx 系列隔离放大器之外推出新系列ACPL-C78x产品，Avago可以提供给设计工程师符合他们各种设计和应用需求，选择丰富的放大器产品。

随着电机驱动单元复杂度越来越高且尺寸越来越小的发展趋势，体积较小电流感应器件的使用将会越来越普遍，ACPL-C78x系列的推出将进一步扩展Avago公司电流感应产品在市场上的地位，并帮助电机控制设计工程师缩小设计所需的印刷电路板空间。

除此之外，ACPL-C78x系列的高共模抑制(CMR, Common Mode Rejection)能力更可以提供给设计工程师在高噪声电机控制环境下精确进行电机电流监测，为电机控制应用提供更平稳控制(更小转矩)所需的精确度和稳定度，这些新延展型封装产品符合大部分产业安全标准要求，如IEC/EN/DIN EN 60747-5-2、UL 1577以及CSA等，Avago的ACPL-C78x系列采用无铅封装型式供货。

功能特点和优势高CMR (VCM = 1000V时为15kV/μs)可抑制高共模噪声带来更平稳控制紧凑的可自动插入延展型SO-8封装可节省电路板空间0.00025 V/V/oC的超低增益温度漂移可以在整个工作温度范围内提供精确的信号增益0.3mV输入偏移电压100 kHz带宽0.004%的非线性度提供高线性化信号输出具备全球标准认证的增强隔离效果：IEC/EN/DIN EN 60747-5-2: VIORM = 1400 Vpeak (060选择)UL 1577: 一分钟5000Vrms，所有选择CSA采用先进的Sigma-Delta (Σ-Δ)模数转换技术全差动式放大器。

7800光耦测量方法光耦是一种将输入端和输出端隔离的元件，可以实现电气信号和光信号之间的相互转换。

在测量光耦的性能和参数时，可以采用下面的方法。

1.测量输入端电流：测量光耦输入端的电流可以使用万用表的电流测量档位。

首先将光耦的输出端短路，然后将万用表插入光耦的输入端和负极之间，测量出的电流即为输入端电流。

需要注意的是，在测量时应该选择适当的量程，并确保万用表的内阻较大，以尽量减小测量误差。

2.测量输出端电压：测量光耦输出端的电压可以使用示波器的电压测量功能。

将示波器的探头分别连接到光耦输出端的正极和负极，选择适当的电压测量档位，观察示波器屏幕上显示的电压波形。

输出端电压可以反映光耦的输出能力和信号质量。

3.测量响应时间：测量光耦的响应时间可以使用示波器结合信号源进行测试。

首先给光耦的输入端输入一个方波信号，频率一般为几十赫兹到几百赫兹，通过示波器观察光耦输出端得到的波形，观察波形的上升时间和下降时间，两者之和即为光耦的响应时间。

4.测量灵敏度：测量光耦的灵敏度可以使用不同输入电流对应的输出电压进行测试。

首先给光耦的输入端输入一系列不同大小的电流，记录下对应的输出电压。

然后根据输出电压和输入电流的关系，可以计算出光耦的灵敏度。

灵敏度越高表示光耦的输出电压对输入电流的变化越敏感。

5.测量耐压特性：测量光耦的耐压特性可以使用高压电源进行测试。

将高压电源的电压逐渐提高，分别对光耦的输入端和输出端进行测量，直到达到光耦规格表中所标注的最高耐压值为止。

对于输入端，可以测量其与输出端之间的绝缘电阻，以保证输入端对外界高压的绝缘性能。

以上是几种常用的光耦测量方法，可以帮助我们全面了解和评估光耦的性能和参数。

在实际应用中，可以根据具体需求选择适当的测量方法，并结合其他参数进行综合评估。

光耦的工作原理及应用
光耦是一种常用于隔离和传输电信号的光电器件，它由发光二极管（LED）和光敏晶体管（光电二极管）组成。

光耦通过光学和电学相互作用来实现输入和输出信号之间的电气隔离，从而提高电路系统的安全性和稳定性。

光耦的工作原理基于发光二极管发射光信号，并被光敏晶体管转换成相应的电信号。

当输入端施加电压，LED发光，发射的光穿过内部隔离层作用于光敏晶体管，使其导通并输出电信号。

这种光学隔离的设计使得输入端和输出端完全电气隔离，有效防止了干扰和噪声的传播，提高了电路的抗干扰能力。

在实际应用中，光耦有着广泛的用途。

一方面，光耦常用于电力电子设备中，如开关电源、逆变器等，用于隔离控制信号和功率信号，防止电流反馈和高压击穿等问题。

另一方面，光耦也被广泛应用于通信领域，如串口通信、光纤通信等，用于隔离不同系统之间的信号传输，提高通信稳定性和安全性。

此外，光耦还常用于医疗设备、汽车电子、工业控制等领域。

在医疗设备上，光耦可以用于隔离敏感信号，防止电气噪声对患者造成影响；在汽车电子上，光耦可以实现车内控制系统和驱动系统之间的隔离，提高汽车电子系统的可靠性；在工业控制方面，光耦可以用于PLC控制、传感器信号隔离等，确保工业自动化系统的稳定性和安全性。

总的来说，光耦作为一种重要的光电器件，在电子领域有着广泛的应用前景。

它通过光学隔离的方式，实现了电路系统的信号隔离和传输，在提高系统稳定性、可靠性和安全性方面发挥着关键作用。

随着科技的不断进步，相信光耦将在更多领域展现其价值，为电子设备的发展和应用带来更多新的可能性。

1。

线性光耦在电流采样中的应用线性光耦在电流采样中的应用1 引言在现代电气测量和控制中,常常需要用低压器件去测量、控制高电压、强电流等模拟量,如果模拟量与数字量之间没有电气隔离,那么,高电压、强电流很容易串入低压器件,并将其烧毁。

线性光耦HCNR200可以较好地实现模拟量与数字量之间的隔离,隔离电压峰值达8000V;输出跟随输入变化,线性度达0.01％。

2 HCNR200/201简介HCNR200型线性光耦的原理如图1所示。

它由发光二极管D1、反馈光电二极管D2、输出光电二极管D3组成。

当D1通过驱动电流If 时,发出红外光(伺服光通量)。

该光分别照射在D2、D3上,反馈光电二极管吸收D2光通量的一部分,从而产生控制电流I1(I1=0.005If)。

该电流用来调节If 以补偿D1的非线性。

输出光电二极管D3产生的输出电流I2与D1发出的伺服光通量成线性比例。

令伺服电流增益K1=I1/If,正向增益K2=I2/If,则传输增益K3=K2/K1=I2/I1,K3的典型值为1。

3 电流检测电路3.1 光电导模式下的电流检测电路设计HCNR200工作在光电导模式下的检测电流电路如图2所示,信号为正极性输入,正极性输出。

隔离电路中,R1调节初级运算放大器的输入偏置电流的大小,C1起反馈作用,同时滤除了电路中的毛刺信号,避免HCNR200中的铝砷化镓发光二极管(LED)受到意外的冲击。

但是,随着频率的提高,阻抗将变小,HCNR200的初级电流增大,增益随之变大,因而,C1的引入对通道在高频时的增益有一定影响,虽然减小C1的值可以拓展带宽,但是,会影响初级运算放大器的增益,同时,初级运算放大器输出的较大毛刺信号不易被滤除。

R3可以控制LED的发光强度,对控制通道增益起一定作用。

3.2 光电压模式下的电流检测电路设计HCNR200工作在光电压模式下的检测电流电路如图3所示,信号为正极性输入,正极性输出。

R1、R2、R3、C1的作用与在光电导模式下的作用基本相同。

光耦的应用(一)光耦应用示例光耦（Optocoupler）是一种电子器件，通常由光敏二极管和光控晶体管（或场效应器件）组成，用于将输入电信号和输出电信号进行电气隔离。

它具有高速、高精度和高隔离性能等特点，被广泛应用于各种电子设备和系统中。

以下是一些光耦的常见应用领域及其详细讲解：1. 电力电子领域•电力变换器：光耦可以用于电力变换器的控制电路中，实现输入和输出电路的隔离，保护控制器免受高压电源的干扰。

•电源管理：在电源管理系统中，光耦可以用于隔离高压主电源与低压辅助电源之间的控制信号，确保安全可靠的电源管理。

•电动机驱动：光耦可以用于电动机驱动控制电路中，实现控制信号和驱动电路之间的电气隔离，避免电动机噪声对控制系统的干扰。

2. 工控领域•传感器接口：光耦可以用于传感器接口电路中，将传感器信号与控制器进行隔离，保护控制器免受传感器噪声的干扰。

•继电器驱动：光耦可以用于继电器驱动电路中，实现输入和输出电路的隔离，确保继电器正常工作，并提高系统的可靠性。

•信号隔离：在工控系统中，光耦可以用于不同信号间的隔离，防止干扰和电气冲击，保护控制器和关键设备。

3. 通讯领域•数字隔离：光耦可以用于数字信号隔离，将高速数字信号从一个电路传输到另一个电路，实现电气隔离，防止信号损耗和串扰。

•隔离放大：光耦可以用于信号隔离放大电路中，将一个电路的信号隔离后进行放大，并传输到另一个电路，实现两个电路间的信号匹配。

•光纤通信：在光纤通信系统中，光耦可以用于光纤收发模块中的光电转换，将光信号转化为电信号或者将电信号转化为光信号，实现光纤通信的远距离传输。

4. 医疗领域•医疗仪器：光耦可以用于医疗仪器中的信号隔离和控制电路，确保仪器的高精度和可靠性。

•舒适性设备：在一些医疗设备中，光耦可以用于用户界面和控制系统之间的隔离，保护用户免受电流冲击，提供舒适的体验。

•医疗数据采集：光耦可以用于医疗数据采集设备中的信号隔离和放大，确保数据采集的准确性和安全性。

光电耦合器是一种能够将光信号和电信号相互转换的器件，其作用与应用案例十分广泛。

在工业控制、通信设备、医疗设备和汽车电子等领域都有着重要的应用。

让我们来看一下光电耦合器的基本工作原理。

光电耦合器由一个发光二极管和一个光敏电阻器组成，当外界光线照射到发光二极管时，发光二极管会发出光信号，光信号被光敏电阻器转换为电信号，从而实现光信号和电信号的相互转换。

这种原理使得光电耦合器能够在不同领域中发挥重要的作用。

在工业控制领域，光电耦合器常常用于隔离控制信号，保护电路和设备。

当需要将低电平逻辑信号转换为高电平逻辑信号时，光电耦合器可以实现信号隔离和逻辑电平转换的功能，从而确保信号传输的稳定性和可靠性。

在通信设备中，光电耦合器常常用于光纤通信系统中的信号隔离和光电转换。

由于光电耦合器能够实现高速、高精度的光电转换，因此在光通信系统中有着重要的应用。

在光纤通信系统中，光电耦合器可以用于光纤收发模块中的光电转换，实现光信号和电信号的相互转换。

在医疗设备领域，光电耦合器常常用于医疗设备中的信号隔离和光电转换。

在医疗诊断仪器中，光电耦合器可以用于隔离传感器信号和控制信号，保护设备和患者的安全。

在汽车电子领域，光电耦合器常常用于车载电子系统中的信号隔离和光电转换。

在汽车车载娱乐系统中，光电耦合器可以用于隔离音频信号和控制信号，避免干扰和噪音。

光电耦合器在工业控制、通信设备、医疗设备和汽车电子等领域都有着重要的应用。

它的作用不仅体现在信号隔离和光电转换方面，还体现在提高系统稳定性、可靠性和安全性方面。

相信随着技术的不断发展，光电耦合器在更多领域将会有着更广泛的应用。

光电耦合器是一种能够将光信号和电信号相互转换的器件，其工作原理和应用案例已经在上文中进行了详细介绍。

接下来，我们将进一步探讨光电耦合器的发展趋势和未来应用可能性。

随着信息技术的不断发展和进步，光电耦合器的应用领域将会继续扩大。

随着5G通信技术的广泛应用，光电耦合器将会在光纤通信系统中发挥更加重要的作用。

光耦的工作原理及应用光耦是一种可以将电信号转换为光信号或将光信号转换为电信号的器件。

它由光电二极管和光敏三极管组成，通过光电转换的原理来实现信号的传输与隔离。

光耦在电子技术领域中有着广泛的应用，例如在电力控制、数据传输、计算机通信等方面扮演着重要的角色。

光耦的工作原理可以简单概括为：通过光电二极管将输入端的电信号转换为光信号，然后通过光纤或光缆传输光信号到输出端，再通过光敏三极管将光信号转换为电信号。

具体来说，当输入端的电信号施加到光电二极管上时，电信号将驱动光电二极管中的PN结产生反向的压电效应，即光电二极管将电信号转换为相应的光信号。

这些光信号经过光纤或光缆的传输，到达输出端的光敏三极管。

光敏三极管中的光电二极管会吸收光信号并产生相应的电信号。

光耦广泛应用于电力控制领域。

当需要对高压电源进行控制时，使用电缆进行信号传输可能存在电流大、干扰严重等安全隐患。

而使用光耦进行信号隔离可以有效地解决这些问题。

例如，电子变压器控制系统中，需要将控制信号传输到高压继电器驱动器。

此时，通过光耦将控制信号转换为光信号，并使用光纤进行传输，可以实现电信号的隔离和安全传输。

光耦还常用于数据传输领域。

在计算机通信中，需要将电脑的输出信号转换为光信号进行传输，以便与其他计算机或设备进行通信。

通过光耦，可以将电脑中的电信号转换为光信号，并通过光纤将光信号传输到目标设备，实现高速、稳定的数据传输。

这在局域网、光纤通信等应用中非常常见。

此外，光耦还在医疗器械和测量仪器等领域中得到广泛运用。

例如，在心电监护仪中，电信号需要被转换为可靠的光信号，以便被远处显示设备接收和显示。

通过光耦，可以实现心电信号的隔离和安全传输，同时减少了接地干扰和噪音。

总之，光耦是一种重要的光电转换器件，通过光电二极管和光敏三极管实现电信号与光信号的相互转换。

它在电力控制、数据传输、计算机通信等领域中有着广泛的应用。

光耦的工作原理和应用让电信号的传输更加安全、可靠，有效降低了噪音和干扰的影响，并且提高了系统的继电器技术和传输速度。

●综述现代电源技术中往往都存在着高电压、大电流及由此而来的电磁兼容性(EM C)问题,如果不能妥善解决,将会对电源设备本身及外部工作环境造成严重的电磁干扰,从而影响电源本身以及电子设备工作的可靠性。

因此,随着计算机技术的发展,由微机控制与管理的智能化电源已经成为现代电源技术发展的主要潮流之一,在电源的设计过程中,如果电源本身的EM C问题不解决,那么微机控制系统也极易受到干扰。

基于这一点,电源工程师做了大量的工作,如屏蔽、接地、隔离等,其中光电隔离技术以其优良的抗干扰性能(光信号是不受电磁干扰的)而在电源技术中得到了广泛的应用。

早期的光耦由于受到工艺的限制而速度较低,从而使应用范围受到了一定的限制。

随着高速光电耦合器甚至光电集成电路的出现,其应用范围已经跨越光电隔离而在电源技术的各个领域如线性隔离、电量反馈、电流传感、电量变换等,方面都有成功的应用,从而给电源的设计带来极大的方便。

1隔离驱动传统的电力电子器件(如晶闸管、电力晶体管、M OSFET、IG BT等)的驱动方法是采用脉冲变压器,但是脉冲变压器存在一定的漏感,这样使输出脉冲陡度受到限制,同时其绕组寄生电感和电容使脉冲光电耦合器在电源技术中的应用武汉大学电气工程学院阳勇熊会A pp lication of Photoelectric Cou p ler in Pow er Su pp l y Techni q uesY an g Y on g X ion g Hui摘要:针对现代电源技术中高电压、大电流应用领域普遍存在的电磁兼容性问题,对光耦合器在隔离驱动、电量反馈、线性隔离、电流传感微机通信以及A/D隔离转换等方面的应用作了一个大致的概括和归纳,给出了多种高性能的光电耦合器的具体应用电路。

关键词:光电耦合器;隔离驱动;电量反馈;线性隔离;电流传感分类号:T N151文献标识码:B文章编号:1006-6977(2002)05-0067-04LCALL DIS SET COLSET B DISP LRPOP ACCS JMP DIS WRITEDIS SET ADD L:M OV DPT R,#ADD WT DAT A L;在右屏写数据S JMP DIS WRITEDIS WRITE DAT A LR:PUSH DPHPUSH DP LM OV PT R,#ADD WT DAT A LR DIS WRITE:LCALL DIS CHK BUSYM OVX@DPT R,APOP DP LPOP DPHRET 3结束语我国现阶段应用最广泛的仍是INTE L公司的80系列8/16位单片机,而由于SMG12232A内部具有适配80系列的操作时序电路,因此,对于单片机控制系统的开发来说,SMG12232A可提供一个简单、方便、功能强大LCD的显示控制功能。
