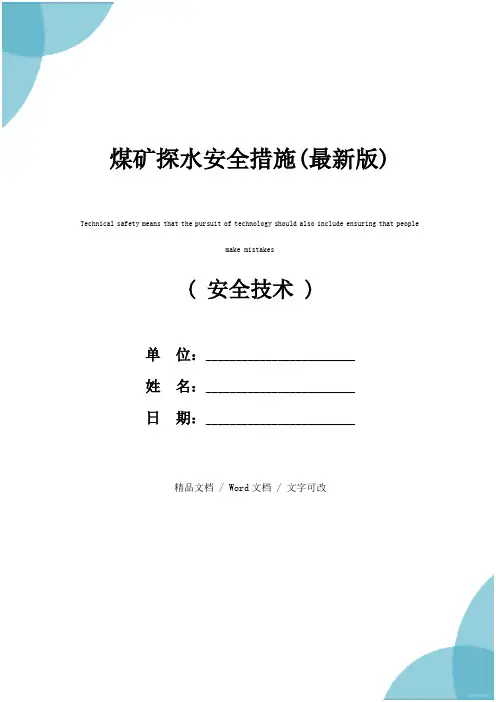

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤矿探水安全措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes煤矿探水安全措施(最新版)第一节工程概况XXX煤矿根据实际生产需要，现将掘进5#煤东翼回风大巷。
由于总回风大巷以外正北方向范围内为以前小煤矿采空区，采空区内积水情况不明，为防患于未然，必须认真执行“安全第一，预防为主，综合治理”的安全生产方针和“有疑必探，先探后掘”的原则，必须进行探放水工作。
探水位置：5#煤东翼回风大巷H8号点前105米位置。
水源性质：预计水源主要为老窑水。
钻机型号：KHYD110-ZJ型矿用钻架支撑岩石电钻钻具配备：Ф65mm钻杆120m，泥浆泵1台，合金钻头3个及钻具1套。
第二节探放水的步骤与方法一、探水前的注意事项1、检查排水系统。
准备好水沟，水仓及排水管路；检查排水泵及电动机，使之正常运转，达到设计的最大排水能力；2、准备堵水材料。
在探水地点应备用一定量的道木、麻袋、木塞、木板、黄泥、棉丝、锯、斧子等，以便出水或来压时及时处理；3、检查瓦斯。
瓦斯浓度超过安全规定时应停止工作能及时加强通风；4、检查煤壁。
煤壁有松动或膨胀等现象时，要及时处理，闭紧填实，必要时可以打上木垛，放置水流冲垮煤壁，造成事故；5、检查支护情况。
在组织施工前，要求施工人员对钻机附近10米范围内的巷道支护进行检查，发现巷道支护受损的及时处理并加强支护，并打好立柱和挡板；6、检查安全退路。
即避灾路线内不允许有煤渣、木料、矿车等阻塞，要及时保证畅通无阻；7、检查通信线路。
探放水掘进头应该至少配备一部电话，保持与调度室畅通，并保证与井下各掘进头、生产工作面、水仓等环节的通话畅通。
老空水探放工作开始前应该通知受威胁区域的井下工作人员。
8、钻机及其附属设施及各部件间连接要牢固可靠，并在每次使用前检查，确保施工的安全。
9、技术人员和探放水人员必须亲临现场，依据设计确定主要探水钻孔位置、方位，深度以及钻孔数目。
二、起探点的选择1、探水起点的确定：因老窑巷道及其边界不准确，水压情况不清楚，所以，设计探水线至积水区的最小距离：煤层中不得小于30米。
2、警戒线的确定：沿探水线终孔位置外推30米。
3、超前距离：探水钻孔终孔位置始终超前掘进工作面的距离采用20米。
4、允许掘进距离：经探水证实无水害威胁，可安全掘进的距离：探水中心钻孔深度（或4个钻孔的最小平距）减去20米。
5、帮距：为使巷道两帮与可能存在的水体之间保持一定的安全距离，布置的最外侧探水钻孔所控制的范围与巷道帮的距离取20米。
6、超前距离的计算：L=0.5MK×式中：L------超前距离（m）M-----巷道的跨度（宽或高，取其最大者）mKp-----煤的抗张强度（Pa）P------水头压力（Pa）K-----安全系数，一般取2～5；本设计取5。
L=0.5×3.2×4×=0.5×4×3.2×2.45≈15.7（m），L（实）＞15.7m据此，超前距取20米，帮距取20米。
7、钻孔参数的确定（1）、钻孔：4个（1#、2#、3#、4#4），1#钻孔沿巷道中线方向向左摆11.3度角；2#钻孔为中心孔（沿巷道中心线方向）；3#钻孔沿巷道中心线向右摆11.3°，4#钻孔沿巷道中心线方向向右摆22度角。
（2）、钻孔直径：65mm。
（3）、钻孔沿煤层走向呈扇形布置，探水孔深100米，超前距20米，允许掘进距离80米。
（4）、在每个钻场地点做好标记，并挂牌管理。
探放水钻孔布置示意图：见附图第三节探放水安全技术措施一、钻机的使用及操作所有操作人员必须经培训合格后，方可进行操作，并应按以下程序进行操作，避免因操作不当造成机械或人身伤亡。
1、在井下施工安装前，首先清理好钻场，有足够的施工空间，通风良好，有水源、电源，足够长度的供水胶管。
2、立柱的主要作用是支撑和锚固钻机。
钻场选好后，首先支起立柱，将立柱顶盘组件支撑于巷道顶部，调整丝杆使其支撑牢固，然后拧紧锁紧螺母使立柱固定。
3、根据开孔高度和钻孔倾角，将机架固定到立柱上。
通过调整第一个抱箍的螺栓，将机架安装到适当高度，再通过调整第二个抱箍的螺栓，将机架调整到适当的倾斜角度。
4、接通电源，检查主轴旋转方向是否与减速箱上箭头方向一致。
然后将手轮旋转到空档位置，空载运转5分钟，再将手轮旋到前进（或后退位置），主机前进（或后退）不少于三次，钻机应无异常声响，在机架上移动灵活。
5、装上钻机、钻头，接通水源、电源，对准开孔孔位。
开孔时，先将手轮向前缓慢旋转，轻轻接上离合器，当钻头体全部钻入孔内后再用力拧紧离合器，但用力不能太猛。
钻到所需深度时，应迅速反向转动手轮，停止前进。
再将手轮向后拧紧离合器，主机快速退回，钻头完全退出孔口时再停转，否则易损坏钻头和零件，这时将手轮旋到空挡位置。
6、打钻时必须先通水，后开钻（湿式排渣）。
水通过阀门和空心钻杆进入孔底，起冲孔、排渣和冷却钻头用。
钻进中如遇突然停水，必须立即停钻，使钻头及时离开孔底，以防止钻头堵塞或卡钻。
钻岩石孔时，水的流量为5∽8L/min，压力0.3∽0.6Mpa；钻煤孔时，水的流量为20∽30L/min，压力1∽2Mpa。
7、如遇到卡钻，操纵离合器手轮，使主机后退，检查钻头是否磨钝或崩片，是否遇到较硬的岩石，如不是上述情况，操纵离合器手轮，使主机来回往复几次，直至顺利排渣。
二、探水巷道掘进的安全措施1、探水的上、下山及平巷，中间不得有低洼积水段有低洼地段时要有足够的排水设施。
2、探水巷道必须在探水钻孔有效控制范围内掘进，探水孔的超前距、帮距及孔间距必须符合设计要求。
每次贪睡后、掘进前，应该在起钻位置设置标志，并建立挂牌制度，探水牌内容应该包括钻孔编号、钻空位置、钻孔方位仰（俯）角、与中孔夹角、孔深、允许掘进距离超前距等。
并表明孔内情况，以供施工人员参考。
3、钻机安装必须平稳牢固。
安好钻机接电时，要严格执行停送电制度。
4、探水巷道必须加强出水征兆的观察，一旦发现异常应立即停止掘进，情况紧急时必须发出警报，通知受水威胁地点的全部人员，并报告矿调度室。
四、探水施工中的技术要求：1、钻进时应准确记录煤、岩层钻进深度。
一般每钻进10m或更换钻具时，测量一次钻杆并核实孔深，终孔前再复核一次。
2、钻进时，发现煤岩松软、片帮、来压或孔中的水压、水量突然增大以及有顶钻等现象时，必须立即停钻，记录孔深同时将钻杆固定牢，但不得取出钻杆。
要立即向矿调度室汇报，及时采取措施，进行处理。
3、钻进中发现有害气体喷出时，应立即停止钻进、切断电源，将人员撤到有新鲜风流的地点。
立即报告矿调度室，采取措施。
4、钻孔内水压过大或喷高压水时，应采用反压和防喷装置的方法钻进，应有防止孔口管和煤(岩)壁突然鼓出的措施：（1）、背紧工作面，在挡板外面加设顶柱或木垛，必要时还应在顶、底板坚固地点砌筑防水墙，之后方可放水。
（2）、对于水压大于2MPa，中间要穿过煤层的探断层水钻孔，在打穿断层或含水层前，还应下第二层孔口管并超过煤层1m以上。
5、在探水孔施工中，见到含水层、断层、陷落柱和积水区之前，应停止钻进，安好水门后再继续钻进。
6、遇高压水顶钻杆时，可用立轴卡瓦和逆止阀交替控制钻杆，使其慢慢地顶出孔口，操作时禁止人员直对钻杆站立。
五、放水的技术要求：1、钻孔探到水后，要观测水压、水质、水量和估计积水量。
根据矿井排水能力及水仓容量，控制放水孔的流量或调整排水能力，并清理水仓、水沟等。
2、加强放水地点的通风，增加有害气体的观测次数。
3、必须监视放水全过程，放水结束后，立即核算放水量与预计积水量的误差，并查明原因。
六、探放水的安全措施：1、探水巷道中间不得有低洼积水段。
2、探水巷必须在探水钻孔有效控制范围内掘进，探水孔的超前距、帮距及孔间距应符合设计要求。
每次探水后、掘进前，应在起点处设置标志，并建立挂牌制度。
3、巷道支护应牢固，顶、帮背实，无高吊棚脚，倾斜巷有撑杆，使巷道有较强的抗水流冲击能力。
4、受水威胁地区的施工人员必须学习掌握报警信号及避灾路线。
5、探水巷道应加强出水征兆的观察，发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙出现掺水、水色发挥、有臭味等突水预兆时，一旦发现立即停止钻进，采取措施，立即报告调度室，情况紧急时必须立即发出警报，撤出所有受水威胁地区的人员。
6、钻孔接近老空，预计可能有瓦斯或其他有害气体涌出时，必须有瓦斯检查员检查空气成分。
如果瓦斯或其他有害气体超过本规程有关条文规定时，必须立即停止打钻，切断电源，撤出人员，并报告矿调度室，采取措施进行处理。
7、保证电气设备完好、防爆，电缆线连接要用矿用专用接线盒，不得有“鸡爪子”、“羊尾巴”存在8、探放水人员必须按照批准的设计施工，未经审批单位允许，不得擅自改变设计。
9、下井人员必须熟悉避灾路线，防水、防瓦斯、煤尘爆炸避灾路线；（附图）云博创意设计MzYunBo Creative Design Co., Ltd.。
