中南大学机械制造工艺学课程作业在线作业二及参考复习资料

中南大学《机械制造工艺学》课程作业（在线作业）二及参考答案一单选题1精度要求较高的轴类零件,其第一道工序为铣端面,打中心孔。

这是遵循工艺顺序安排的哪条原则()。

A 先加工基准面,再加工其它表面B 先加工平面,后加工孔C 先加工主要表面,后加工次要表面D 先安排粗加工工序,后安排精加工工序参考答案:A2切削加工时,下列哪项对表层金属冷作硬化的影响不大()。

A 进给量B 切削速度C 背吃刀量D 刀具几何形状参考答案:C3下列哪项不属于加工表面层金属的力学物理性能和化学性能的变化()。

A 冷作硬化B 金相组织变化C 表面缺陷D 残余应力参考答案:C4切削加工时,下列哪项会使表面粗糙度得到改善 ()。

A 较小的进给量和较小的刀尖圆弧半径B 较大的进给量和较大的刀尖圆弧半径C 较大的进给量和较小的刀尖圆弧半径D 较小的进给量和较大的刀尖圆弧半径参考答案:D5提高切削用量可以缩短()。

A 基本时间B 辅助时间C 准备与终结时间D 布置工作地时间参考答案:A6在相同的磨削条件下,砂轮粒度怎么变化会使表面粗糙度值减小()。

A 砂轮的粒度号数增大B 砂轮的粒度号数减小C 砂轮的粒度号数不变参考答案:A7某轴尺寸为mm,该尺寸按标注为()mm。

ABCD参考答案:A8磨削加工时,下列哪项会使表面粗糙度得到改善 ()。

A 较小的砂轮速度和较小的工件速度B 较大的砂轮速度和较大的工件速度C 较大的砂轮速度和较小的工件速度D 较小的砂轮速度和较大的工件速度参考答案:C9下列哪种方法不宜加工有色金属材料的零件()。

A 车B 铣C 刨D 磨参考答案:D10为了改善切削性能而进行的热处理工序(如退火、正火、调质等),应安排在切削加工的何期进行()。

A 之前B 粗加工之后,半精加工之前C 半精加工之后,精加工之前D 之后参考答案:A11拉孔,推孔,铰孔,浮动镗刀块镗孔等加工都是遵循精基准选择的哪条原则()。

A 基准重合B 统一基准C 互为基准D 自为基准参考答案:D12一般热处理工序常安排在切削加工的何期进行()。

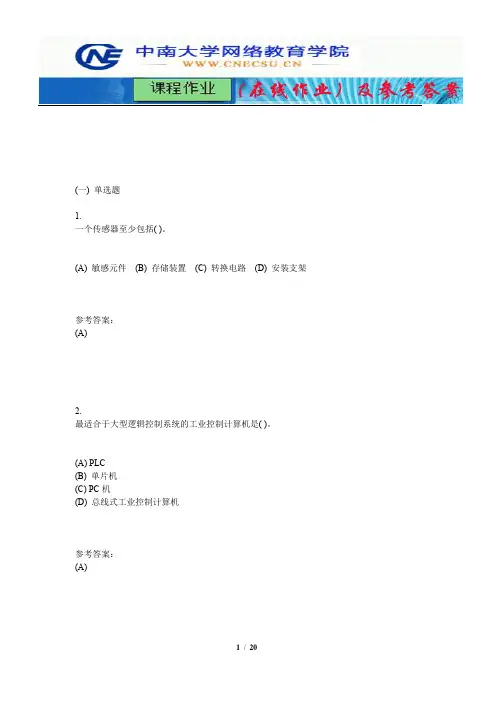

(一) 单选题1.一个传感器至少包括( )。

(A) 敏感元件(B) 存储装置(C) 转换电路(D) 安装支架参考答案：(A)2.最适合于大型逻辑控制系统的工业控制计算机是( )。

(A) PLC(B) 单片机(C) PC机(D) 总线式工业控制计算机参考答案：(A)3.驱动能力最强的器件( )。

(A) 74系列芯片(B) 74LS系列芯片(C) MOS系列芯片参考答案：(C)4.顺序控制系统是按照预先规定的次序完成一系列操作的系统，顺序控制器通常用( )。

(A) 单片机(B) 2051 (C) PLC (D) DSP参考答案：(C)5.电压信号和电流信号是从传感器的( )特性对传感器进行区分。

(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(B)6.传感器的静态指标包括( )。

(A) 线性度(B) 截至频率(C) 穿越频率(D) 阻尼比参考答案：(A)7.单端输出和差动输出是从传感器的( )特性对传感器进行区分。

(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(B)8.传感器一般不包括( )。

(A) 敏感元件(B) 传感元件(C) 转换电路(D) 安装支架参考答案：(D)9.模拟信号和数字信号是从传感器的( )特性对传感器进行区分。

(A) 输出信号形式(B) 输出电路形式(C) 输出能力(D) 输出特性参考答案：(A)10.某光栅条纹密度是100条/mm，光栅条纹间夹角θ=0.001孤度，则莫尔条纹的宽度( )。

(A) 100mm? ? (B) 20mm?? (C) 10mm??? (D) 0.1mm参考答案：(C)11.体积最小的工业控制计算机是( )。

(A) PLC (B) 单片机(C) PC机(D) 总线式工业控制计算机参考答案：(B)12.为了实现CPU和外部设备的速度匹配，通常采用( )。

(A) 缓冲器(B) 存储器(C) 控制器(D) 总线参考答案：(A)13.为了实现CPU和外部设备的驱动能力匹配，通常采用( )。

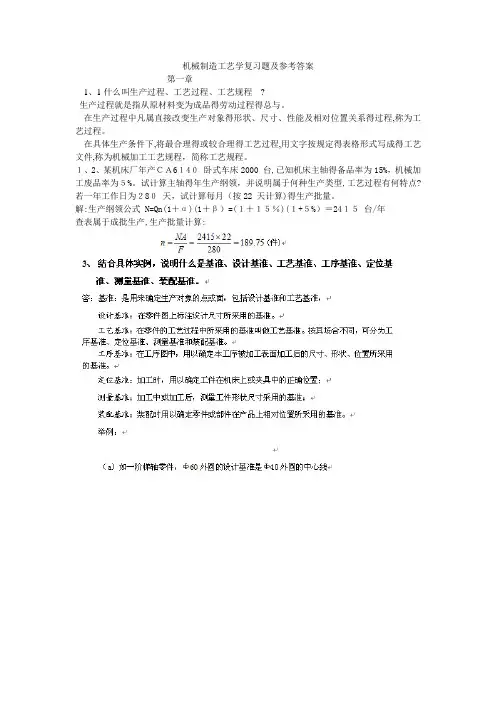

机械制造工艺学复习题及参考答案第一章1、1什么叫生产过程、工艺过程、工艺规程?生产过程就是指从原材料变为成品得劳动过程得总与。

在生产过程中凡属直接改变生产对象得形状、尺寸、性能及相对位置关系得过程,称为工艺过程。

在具体生产条件下,将最合理得或较合理得工艺过程,用文字按规定得表格形式写成得工艺文件,称为机械加工工艺规程，简称工艺规程。

１、2、某机床厂年产ＣＡ6１4０卧式车床2000 台,已知机床主轴得备品率为15%，机械加工废品率为５%。

试计算主轴得年生产纲领，并说明属于何种生产类型,工艺过程有何特点?若一年工作日为２8０天，试计算每月（按22 天计算)得生产批量。

解:生产纲领公式 N=Qn(1＋α)(1＋β）=(１＋１５％)(１+５%）＝24１５台/年查表属于成批生产,生产批量计算:定位？各举例说明．六点定位原理：在夹具中采用合理布置得6个定位支承点与工件得定位基准相接触,来限制工件得６个自由度,就称为六点定位原理.完全定位:工件得６个自由度全部被限制而在夹具中占有完全确定得唯一位置，称为完全定位．不完全定位:没有全部限制工件得6个自由度,但也能满足加工要求得定位,称为不完全定位．欠定位：根据加工要求,工件必须限制得自由度没有达到全部限制得定位,称为欠定位.过定位：工件在夹具中定位时,若几个定位支承重复限制同一个或几个自由度，称为过定位。

(d)一面两销定位,X，两个圆柱销重复限制,导致工件孔无法同时与两销配合，属过定位情况。

７、“工件在定位后夹紧前，在止推定位支承点得反方向上仍有移动得可能性,因此其位置不定”，这种说法就是否正确?为什么?答：不正确,保证正确得定位时,一定要理解为工件得定位表面一定要与定位元件得定位表面相接触，只要相接触就会限制相应得自由度,使工件得位置得到确定,至于工件在支承点上未经夹紧得缘故。

８、根据六点定位原理，分析图中各工件需要限制哪些得自由度,指出工序基准,选择定位基准并用定位符号在图中表示出来.９、分析图所示得定位方案，指出各定位元件分别限制了哪些自由度，判断有无欠定位与过定位，并对不合理得定位方案提出改进意见。

一. 单选题（共20题,共80分）1. 设计凸轮机构时，（）运动规律存在刚性冲击。

（4分）A.简谐B.等速C.正弦加速度★标准答案：B☆考生答案：★考生得分：0 分评语：2. 若铰链四杆机构满足杆长条件，使机构成为双摇杆机构，则（）。

（4分）A.固定最短杆B.固定最长杆C.固定最短杆的对边★标准答案：C☆考生答案：★考生得分：0 分评语：3. 在尖顶推杆盘型凸轮机构中，若将原来的尖顶推杆换成滚子推杆,则（）。

（4分）A.推杆的运动发生改变B.推杆的运动不变C.凸轮磨损加剧★标准答案：B☆考生答案：★考生得分：0 分评语：4. 曲柄为原动件的偏置曲柄滑块机构，当滑块的传动角最小时，则（）。

（4分）A.曲柄与导路平行B.曲柄与导路垂直C.曲柄与连杆垂直★标准答案：B☆考生答案：★考生得分：0 分评语：5. 曲柄滑块机构的行程速比系数为（）。

（4分）A.B.或C.★标准答案：B☆考生答案：★考生得分：0 分评语：6. 偏心轮机构是这样由铰链四杆机构演化而来的（）。

（4分）A.扩大转动副B.取不同的构件为机架C.化转动副为移动副★标准答案：A☆考生答案：★考生得分：0 分评语：7. 以对心曲柄滑块机构的曲柄为机架时，得到的是（）。

（4分）A.导杆机构B.摇块机构C.直动滑杆机构★标准答案：A☆考生答案：★考生得分：0 分评语：8. 下面那种情况下，存在死点（）。

（4分）A.对心曲柄滑块机构，曲柄主动B.曲柄摇杆机构，曲柄主动C.曲柄摇杆机构，摇杆主动★标准答案：C☆考生答案：★考生得分：0 分评语：9. 机构的最小传动角可能发生在（）位置之处。

（4分）A.主动曲柄与连杆二次共线B.主动曲柄与机架二次共线C.主动曲柄与摇杆二次共线★标准答案：B☆考生答案：★考生得分：0 分评语：10. 四杆机构处于死点时，其传动角为（）。

（4分）A.B.★标准答案：A☆考生答案：★考生得分：0 分评语：11. 平面连杆机构的行程速比系数K可能的取值范围（）。

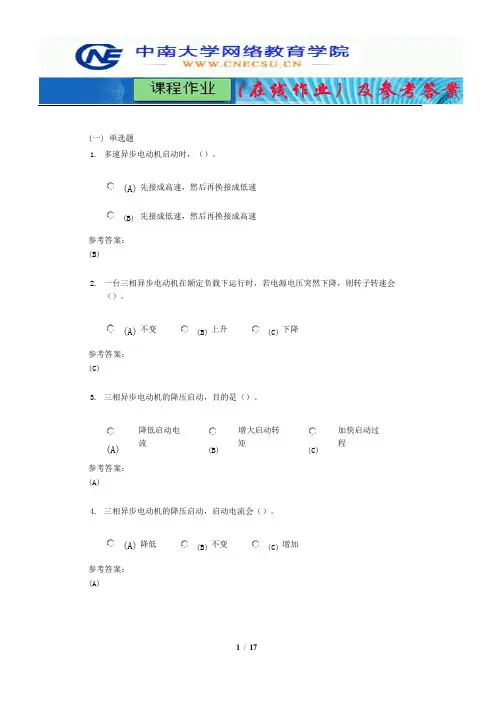

(一) 单选题1. 多速异步电动机启动时，（）。

(A)先接成高速，然后再换接成低速(B) 先接成低速，然后再换接成高速参考答案：(B)2. 一台三相异步电动机在额定负载下运行时，若电源电压突然下降，则转子转速会（）。

(A)不变(B) 上升(C) 下降参考答案：(C)3. 三相异步电动机的降压启动，目的是（）。

(A)降低启动电流(B)增大启动转矩(C)加快启动过程参考答案：(A)4. 三相异步电动机的降压启动，启动电流会（）。

(A)降低(B) 不变(C) 增加参考答案：(A)5. 两个相同的110V交流接触器线圈能否串联接于220V的交流电源上运行（）。

(A)能(B) 不能参考答案：(B)6. 电动机的短路保护、长期过载保护、过电流保护，三者动作电流按从小到大排序为（）。

(A)电动机的短路保护、长期过载保护、过电流保护(B) 长期过载保护、电动机的短路保护、过电流保护(C) 长期过载保护、过电流保护、电动机的短路保护(D) 过电流保护、长期过载保护、电动机的短路保护参考答案：(C)7. 三相异步电动机断了一根电源线后，能否启动（）。

(A)能(B) 不能参考答案：(B)8.一台六极三相异步电动机，电源电压频率为，满载时转差率为0.02，则电动机的同步转速为（）。

(A)(B)(C)(D)参考答案：(C)9. 一台三相异步电动机在额定负载下运行时，若电源电压突然下降，则转矩会（）。

(A)不变(B) 上升(C) 下降参考答案：(A)10. 两个相同的110V直流接触器线圈能否串联接于220V的直流电源上运行（）。

(A)能(B) 不能参考答案：(A)11.三相异步电动机改变极对数调速，定子绕组由改成YY，调速性质属于（）。

(A)恒转矩(B) 恒功率参考答案：(B)12. 设计控制电路时，是否可以忽略触点合上或断开的瞬间动作延时（）。

(A)可以(B) 不可以参考答案：(B)13. 三相异步电动机，利用控制电压电源电压频率为50HZ，满载时转差率为0.02，则定子旋转磁场相对于转子的转速为（）。

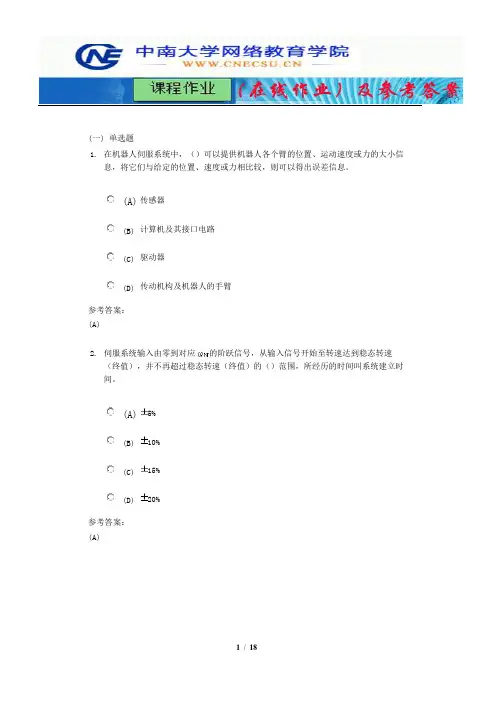

(一) 单选题1. 在机器人伺服系统中，（）可以提供机器人各个臂的位置、运动速度或力的大小信息，将它们与给定的位置、速度或力相比较，则可以得出误差信息。

(A)传感器(B) 计算机及其接口电路(C) 驱动器(D) 传动机构及机器人的手臂参考答案：(A)2. 伺服系统输入由零到对应的阶跃信号，从输入信号开始至转速达到稳态转速（终值），并不再超过稳态转速（终值）的（）范围，所经历的时间叫系统建立时间。

(A)5%(B) 10%(C) 15%(D) 20%参考答案：(A)3. 如下图所示，在机器人的手爪接触环境时，手爪力F与驱动力和的关系起重要作用，在静止状态下处理这种关系称为（）。

(A)运动学(B)逆运动学(C)静力学(D)动力学参考答案：(C)4. 在实际中可以认为多少的负载为空载（）。

(A)理想空载(B)小于额定负载10%(C)小于额定负载20%(D)小于额定负载30%参考答案：(B)5. 如下图所示，在考虑控制时，就要考虑在机器人的动作中，关节驱动力参考答案：(D)6. 在机器人伺服系统中，（）是驱动器的负载。

(A)传感器(B) 计算机及其接口电路(C) 驱动器(D) 传动机构及机器人的手臂参考答案：(D)7. 机器人在关节变量空间的轨迹或末端执行器在笛卡尔空间的轨迹已确定（轨迹已被规划），求解机器人各执行器的驱动力或力矩，这称为（）。

(A)正运动学(B)逆运动学(C)正动力学(D)逆动力学参考答案：(D)8. 在机器人伺服系统中，（）是系统的控制对象。

(A)传感器(B) 计算机及其接口电路(C) 驱动器(D) 传动机构及机器人的手臂参考答案：(C)9.如下图所示，为（）传感器。

(A)线性电位计(B)角度式电位计(C)绝对型旋转编码器(D)增量型旋转编码器参考答案：(B)10. 如下图所示的电动机控制系统为（）系统的框图。

(A)开环控制系统(B)闭环控制系统(C)模拟控制系统(D)数字控制系统参考答案：(B)11. 机器人各执行器的驱动力或力矩为已知，求解机器人关节变量在关节变量空间的轨迹或末端执行器在笛卡尔空间的轨迹，这称为（）。

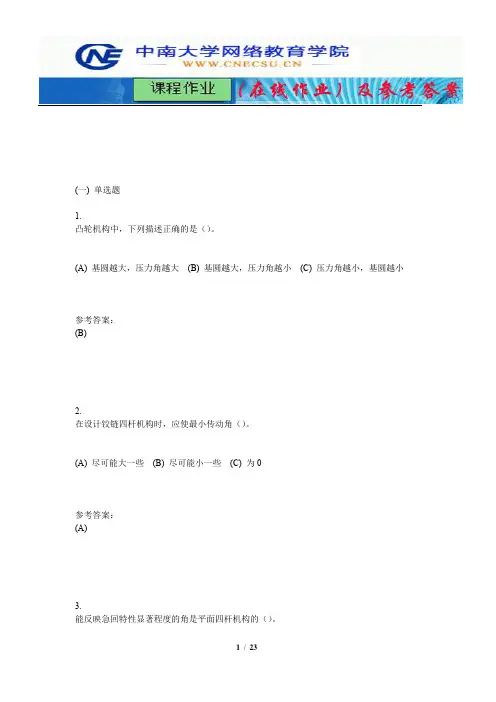

(一) 单选题1.凸轮机构中，下列描述正确的是（）。

(A) 基圆越大，压力角越大(B) 基圆越大，压力角越小(C) 压力角越小，基圆越小参考答案：(B)2.在设计铰链四杆机构时，应使最小传动角（）。

(A) 尽可能大一些(B) 尽可能小一些(C) 为0参考答案：(A)3.能反映急回特性显著程度的角是平面四杆机构的（）。

(A) 压力角(B) 传动角(C) 极位夹角参考答案：(C)4.在满足杆长条件的四杆机构中，取（）杆作为机架，则可得到双摇杆机构。

(A) 最短杆(B) 最短杆的对边(C) 最长杆参考答案：(B)5.机构的最小传动角可能发生在（）位置之处。

(A) 主动曲柄与连杆二次共线(B) 主动曲柄与机架二次共线(C) 主动曲柄与摇杆二次共线参考答案：(B)6.偏心轮机构是这样由铰链四杆机构演化而来的（）。

(A) 扩大转动副(B) 取不同的构件为机架(C) 化转动副为移动副参考答案：(A)7.若铰链四杆机构满足杆长条件，使机构成为双摇杆机构，则（）。

(A) 固定最短杆(B) 固定最长杆(C) 固定最短杆的对边参考答案：(C)8.机构传力性能的好坏不能用（）来衡量。

(A) 压力角(B) 极位夹角(C) 传动角参考答案：(B)9.设计凸轮机构时，（）运动规律存在刚性冲击。

(A) 简谐(B) 等速(C) 正弦加速度参考答案：(B)10.以下四杆机构中，没有急回特性的是（）。

(A) 平行四边形机构(B) 摆动导杆机构(C) 偏置曲柄滑块机构参考答案：(A)11.下面那种情况下，存在死点（）。

(A) 对心曲柄滑块机构，曲柄主动(B) 曲柄摇杆机构，曲柄主动(C) 曲柄摇杆机构，摇杆主动参考答案：(C)12.摆动导杆机构的传动角为（）。

(A)(B)(C)参考答案：(B)13.铰链四杆机构曲柄存在的条件是（）。

(A) 最短杆与最长杆长度之和其他两杆长度之和(B) 最短杆与最长杆长度之和其他两杆长度之和，且固定最短杆的邻边(C) 最短杆与最长杆长度之和其他两杆长度之和，且固定最短杆或最短杆的邻边参考答案：(C)14.通常，可适当增大凸轮（）的方法来减小凸轮的运动失真现象。

机械制造工艺学课后习题及参考答案Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】机械制造工艺学复习题及参考答案第一章什么叫生产过程、工艺过程、工艺规程答案：生产过程是指从原材料变为成品的劳动过程的总和。

在生产过程中凡属直接改变生产对象的形状、尺寸、性能及相对位置关系的过程，称为工艺过程。

在具体生产条件下，将最合理的或较合理的工艺过程，用文字按规定的表格形式写成的工艺文件，称为机械加工工艺规程，简称工艺规程。

结合具体实例，说明什么是基准、设计基准、工艺基准、工序基准、定位基准、测量基准、装配基准。

答案：基准是指用以确定生产对象几何要素间的几何关系所依据的点、线、面。

设计基准是指在零件图上标注设计尺寸所采用的基准。

工艺基准是指在零件的工艺过程中所采用的基准。

在工序图中，用以确定本工序被加工表面加工后的尺寸、形状、位置所采用的基准，称为工序基准。

在加工时，用以确定工件在机床上或夹具中正确位置所采用的基准，称为定位基准。

在加工中或加工后，用以测量工件形状、位置和尺寸误差所采用的基准，称为测量基准。

在装配时，用以确定零件或部件在产品上相对位置所采用的基准，称为装配基准。

什么是六点定位原理什么是完全定位与不完全定位什么是欠定位与过定位各举例说明。

答案：六点定位原理：在夹具中采用合理布置的6个定位支承点与工件的定位基准相接触，来限制工件的6个自由度，就称为六点定位原理。

完全定位：工件的6个自由度全部被限制而在夹具中占有完全确定的唯一位置，称为完全定位。

不完全定位：没有全部限制工件的6个自由度，但也能满足加工要求的定位，称为不完全定位。

欠定位：根据加工要求，工件必须限制的自由度没有达到全部限制的定位，称为欠定位。

过定位：工件在夹具中定位时，若几个定位支承重复限制同一个或几个自由度，称为过定位。

（举例在课本page12、13）。

何谓零件、套件、组件和部件何谓套装、组装、部装、总装和装配答案：零件是组成机器的最小单元，它是由整块金属或其它材料构成的。
