在软弱不稳定围岩条件下的双护盾硬岩掘进机

  • 格式：pdf
  • 大小：667.56 KB
  • 文档页数：21

传统开敞式 TBM的局限
需要大面积围岩支护，特别是遇到
大的地下涌水时，掘进速度缓慢
非常软弱的围岩条件下，难以控制掘
进机的掘进方向
管片安装困难
一 双护盾硬岩掘进机的设计理念
传统开敞 式TBM的 局限
1971年意大利南 部两条引水隧洞, 其地质条件很复 杂，软、硬不均, 相差很大 开敞式不适应
1996年1月10日引黄工程总干8#洞贯通
TBM平均日进尺31.5M
二 双护盾硬岩掘进机的成功应用

山西省万家寨引黄工程南干 4-5-6-7号隧洞
南干6#洞出口TBM组装现场
1997年8月，万龙联营体(意大利CMC 公司、英普基诺公司与水电四局), 中得总长约88km的 4-5-6-7号隧洞 的标。 采用四台双护盾TBM进行施工。
其工作情况见下页表格
二 双护盾硬岩掘进机的成功应用

山西省万家寨引黄工程南干 4-5-6-7号隧洞
TBM代号 1#
2# 3# 4#
生产厂家 ROBBINS
ROBBINS ROBBINS NFM
开挖尺 计划长 寸（m） 度（m）
施工隧 洞
最高月 进（m）
D=4.92
D=4.82 D=4.88 D=4.88
方受阻或因挤压围岩被卡
V类围岩占25%，IV类占55%，III类仅占20%
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
实际施工情况
围岩紧挤压在护盾上的情况
围岩偏压使支洞钢拱架发生内鼓变形情况
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
据招标文件：
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
目前已开挖7.56km
岩性：粉沙质、泥质板岩及溶蚀白云岩
实际 施工情况 受构造影响严重：断层分布密集，目前已穿
越近40条断层，因此，岩体破碎或松散，强度 低
多次发生涌水和突泥事件和造成掌子面 塌
二 双护盾硬岩掘进机的成功应用

山西省万家寨引黄工程总干 6-7-8号隧洞 CMC公司采用双护盾TBM于1994 年7月17日开始8号洞（12195m） 掘进，1996年1月10日贯通； 7号洞，1996年6月8日开始 （2685m），1996年10月5日贯 通； 6号洞，1996年11月15日开始 （6667.36m），1997年9月6日 贯通；
2003年昆明市掌鸠河引供水工程引进一台罗宾斯双护盾掘 进机开挖13公里的上公山隧洞，由于隧洞地质条件特别复 杂，TBM频繁遭遇软弱、不稳定围岩，使掘进十分困难。
原来的双护盾掘进机设计理念已不能满足如此复杂的地质 条件，有必要对双护盾掘进机设计进行改进。
关键词
双护盾掘进机，预制管片衬砌，豆砾石回填灌浆，软弱围 岩，不稳定围岩，断层
实际施工情况
从支洞流出的泥水混合物
松散岩体突涌入TBM解压支洞
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
实际施工情况
机头被压后扩挖人工掏机头情况
四
双护盾硬岩掘进机的改进意见
从上述案例可以得出：
双护盾掘进机能克服单护盾或开敞式掘进机在遇到
断层或软弱围岩时支撑掌无法工作的困难和实现安 全快速的施工等的优点。 但对于开挖掌子面坍塌，无法控制进渣量，经常被 迫停机，清除塌方，加固掌子面； 同时由于双护盾掘进机的机身较长，当遇到挤压围 岩时容易卡机等困难，难以克服； 为此，需要对机子本身进行设计改进,实现盾构的 部分功能。
在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
薛继洪
(意大利CMC公司掌鸠河引水供水工程 项目经理)
宋天田
(同济大学交通运输学院 博士研究生)
2005.08.22在软弱来自不稳定围岩条件下的 双护盾硬岩掘进机
摘 要
双护盾掘进机克服了硬岩掘进机在软弱围岩条件下无法掘 进的缺点，我国已在甘肃引大入秦和山西万家寨引黄工程 上得到成功应用，共掘进138公里隧洞。
2001年9月29日V标7#隧洞贯通
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
上公山隧洞 TBM准备进洞
三 在软弱、不稳定围岩条件下的 双护盾硬岩掘进机
案例：昆明市掌鸠河引水供水工程上公山隧洞
意大利CMC公司采用罗宾斯双护盾TBM开挖，预
制管片（4+1）衬砌，豆砾石回填灌浆施工
四
双护盾硬岩掘进机的改进意见
改进措施：
1) 2) 3) 4)
尽量缩短掘进机机身，减少被卡几率； 将机身设计成锥行，减少护盾摩擦力； 刀头增设扩挖设备，减少护盾摩擦力； 刀盘正面设计成平面，减少刀盘与围岩之间的摩擦 力，同时支撑围岩面； 5) 加大刀盘扭矩设计，从而增加刀盘的脱困能力； 6) 增设刀盘进渣量控制系统，减少停机清渣几率； 7) 增设超前钻孔和注浆系统，在必要时提前加固围岩；
洞长13.7km，开挖直径3.65m，成洞直径3m
隧洞 基本情况
岩性：板岩和白云岩，埋深30-350m，潜水面以
下0-150m
II类围岩占20%，III类60%，IV类20% 单轴无侧线抗压强度40-60MPa，属中硬岩 主要断层有四条：F51，F52，F54，F78， 断层宽度10米左右 整条隧洞适宜双护盾硬岩掘进机开挖
意大利SELI公司 总裁GARLO设计 了第一台双护盾 TBM
一 双护盾硬岩掘进机的设计理念
双护盾TBM基本设计思想
设计一个尾护盾，设备及管片安装在尾护盾内，保证绝 对的施工安全；
在围岩条件较好时，有一套支撑机械作用到岩壁上，为 掘进机掘进提供足够的支反力；
在不良地质条件下，当支撑掌失效时，有一套辅助推进 器作用于已安装的管片上为掘进机掘进提供足够的推进力； 掘进机开挖与管片安装可同步进行，互不影响。
二 双护盾硬岩掘进机的成功应用
甘肃省“引大入秦”工程
1991年1月，意大利CMC公司 采用双护盾掘进机技术、预 制管片衬砌和豆砾石回填灌 浆技术，开始在“引大入秦” 30A号隧洞的掘进，并于 1992年1月贯通。 平均月进尺1100米，最高月 进尺1408米，最高日进尺 75.2米。
1992年1月 引大入秦30A隧洞
本文内容和结构
双护盾硬岩掘进机的设计理念 双护盾硬岩掘进机的成功应用 在软弱、不稳定围岩条件下的双护盾 硬岩掘进机 双护盾硬岩掘进机的改进意见
一 双护盾硬岩掘进机的设计理念
开敞式TBM
双护盾TBM
一 双护盾硬岩掘进机的设计理念
当遇到断层或风化软弱围岩时，掘
进机支撑掌无法工作，被迫停机
24702
21865 15731 25244
4#、5#洞
6 # 、5 # 洞 7#洞 7#洞
1648.18
1417.75 1634.78 1323.99
二 双护盾硬岩掘进机的成功应用

山西省万家寨引黄工程联接 段7#隧洞 2000年12月意大利CMC公司采用双 护盾TBM技术对13.5km的7#洞进行 施工 仅用10个月就贯通了该洞。 月平均进尺为1300米，并创下日 最高进尺113米的世界记录。

合集下载

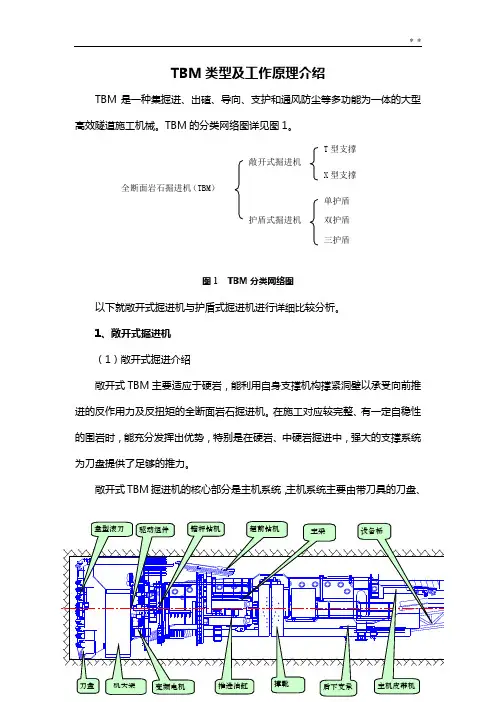

TBM类型及工作基本知识介绍
