电缆沟进水的解决措施
一般来说，电力电缆在生产时都是不能进水的，电缆内部必须干燥，因为严酷的电场电压试验，因而进水的电缆不能出厂。
一旦电缆进水后，在电场的作用下，会发生水树老化现象，最后导致电缆击穿。
水树是直径在0.1m到几微米充满水的空隙集合。
绝缘中存在的杂质、气孔及绝缘与内外半导电层结合面的不均匀处所形成的局部高电场部位是发生水树的起点。
水树发展过程一般在8年以上，湿度、温度、电压越高，水中所含离子越多，则水树发展越快。
水直接进入低压电力电缆中，引起钢带、铜带等金属腐蚀，绝缘性能下降。
水透过绝缘时，会引起电缆击穿，甚至爆炸伤人等。
二、电缆进水的原因
(1) 保管时
新买的成盘电缆，其两头均使用热缩塑料密封套封住，用户在用去一段之后，余下的一头就用塑料纸一裹，外面用绳子扎一下，密封性不好，日子一久，水汽就会渗入电缆。
(2) 电缆敷设时
电缆敷设时，其用塑料纸裹住的电缆头有时会浸在水中，使水进入电缆；在牵引和穿管时，有时会发生外护套破裂现象，导致水进入电缆。
(3) 敷设后
敷设后，未及时进行电缆头制作，使未经密封处理的电缆端口长期暴露。
电缆沟进水的解决措施一般来说，电力电缆在生产时都是不能进水的，电缆内部必须干燥，因为严酷的电场电压试验，因而进水的电缆不能出厂。
一旦电缆进水后，在电场的作用下，会发生水树老化现象，最后导致电缆击穿。
水树是直径在到几微米充满水的空隙集合。
绝缘中存在的杂质、气孔及绝缘与内外半导电层结合面的不均匀处所形成的局部高电场部位是发生水树的起点。
水树发展过程一般在8年以上，湿度、温度、电压越高，水中所含离子越多，则水树发展越快。
水直接进入低压电力电缆中，引起钢带、铜带等金属腐蚀，绝缘性能下降。
水透过绝缘时，会引起电缆击穿，甚至爆炸伤人等。
二、电缆进水的原因(1) 保管时新买的成盘电缆，其两头均使用热缩塑料密封套封住，用户在用去一段之后，余下的一头就用塑料纸一裹，外面用绳子扎一下，密封性不好，日子一久，水汽就会渗入电缆。
(2) 电缆敷设时电缆敷设时，其用塑料纸裹住的电缆头有时会浸在水中，使水进入电缆；在牵引和穿管时，有时会发生外护套破裂现象，导致水进入电缆。
(3) 敷设后敷设后，未及时进行电缆头制作，使未经密封处理的电缆端口长期暴露在空气中，甚至浸在水中，使水汽大量进入电缆。
(4) 电缆头制作时在电缆头制作时(包括终端头和中间接头)，由于制作人员的大意，电缆端头有时会滑入有积水的电缆井中。
(5) 电缆运行时电缆运行中，发生中间接头击穿等故障时，电缆井中的积水便会沿着缺口进入电缆；在建筑工地，外力引起电缆破损或击穿，也会发生电缆进水。
三、电力电缆进水的处理对策电缆进水后干燥处理非常困难(如用热氮气加压吹燥)，一般也没有配置相应的设备。
实际操作中，如果电缆端头进水，只是锯掉前端几米，如整条电缆已进水，就无法可取，只能报废。
因此，电缆进水的防止，应以预防为主，主要采用以下措施：(1) 电缆头应密封锯掉的电缆端头，无论是堆放还是敷设，均要用塑料密封起来(采用电缆专用的密封套)，防止潮气渗入。
(2) 电线敷设后要及时进行电缆头的制作。
10kV配电线路故障原因及查找方式研究10kV配电线路是城市和乡村电力供应的重要组成部分。
但是在实际运行中，由于各种原因，10kV配电线路故障时有发生。
故障的及时发现和修复对于保障电力供应和提高电网运行的可靠性具有重要意义。
研究10kV配电线路故障原因及查找方式对于提高电网可靠性和经济性具有重要的意义。
1. 10kV配电线路故障原因1.1 天气因素天气因素是10kV配电线路故障的主要原因之一。
大风、暴雨、雷电等极端天气条件会导致输电线路和设备受到损坏，引起供电中断。
在冬季低温条件下，冰雪对输电线路和设备的影响也是引起故障的重要原因之一。
1.2 设备老化10kV配电线路中的设备包括变压器、绝缘子、导线、接地装置等，这些设备在长时间运行中会发生老化，从而降低了设备的可靠性，增加了发生故障的可能性。
1.3 外部破坏外部破坏也是引起10kV配电线路故障的重要原因之一。
施工机械作业时不慎损坏输电线路导线，甚至盗窃输电线路上的铜导线等行为都可能导致故障的发生。
1.4 线路设计不合理10kV配电线路的设计不合理也可能导致故障的发生。
线路铺设在容易积水的地方，或者线路设计不合理导致线路电气参数不匹配等。
2. 10kV配电线路故障查找方式2.1 巡视巡视是查找10kV配电线路故障的一种重要方式。
通过对输电线路和设备进行定期巡视，及时发现线路和设备的异常情况，从而及时采取措施进行修复，防止故障的发生。
2.4 使用先进的检测设备使用先进的检测设备是查找10kV配电线路故障的重要手段。
红外热像仪、超声波探伤仪、局部放电检测仪等先进的检测设备可以帮助工作人员及时发现线路和设备的异常情况，从而提高了故障的查找效率。
3. 结语10kV配电线路故障的发生给电网运行和电力供应带来了不利影响，因此研究10kV配电线路故障的原因及查找方式具有重要意义。
通过对10kV配电线路故障原因的深入研究和对查找方式的不断完善，可以提高电网的可靠性和经济性，保障电力供应的安全稳定和可靠性。
如何解决电线电缆的进水问题——江缆电线电缆原创分享（第4期）
电线电缆进水是一件很麻烦的事情，会产生一定的安全隐患。
青岛江缆电线电缆为大家普及电线电缆进水的原因，并总结了有效的解决方案。
电线电缆进水是有较大的安全隐患的，电缆中进的水在电磁场的作用下会发生“水树老化”现象，最终导致电缆击穿。
那么电线电缆进水的原因有哪些呢？如：电线电缆在敷设保存过程中，两端的密封处理不到位，导致水汽深入电线电缆内部；或是电线电缆在敷设时由于密封不到位且电缆头浸泡在水中，电缆外绝缘皮破裂进水；电线电缆敷设完成后，没有及时制作两端的电缆头，暴露在潮湿的环境中会进入水汽；电线电缆在使用时发生过局部电缆击穿导致水渗入其中。
针对电线电缆进水问题，可以采取以下措施预防或解决：
1、电缆敷设要注意及时制作电缆头完成接线工作，不给水汽进入的机会。
2、防止室外电缆井内与电缆通道内积水，尽可能使用支架将电缆托高并固定。
3、可以采用热氮气等专门的设备对电缆内部进行加压干燥处理
4、如果电线电缆在中间部位有较明显的进水点，只需要将进水点部分的电缆截断，进行中间接头制作即可。
5、如果电线电缆只是两个端头处进水，处理起来比较容易，截掉两端头并重新做电缆接头就行了。
6、为了避免电线电缆进水带来的危害，要定期对其进行耐压泄露试验，了解电缆的运行状态。
青岛江缆电线电缆是生产和销售长城电缆、青岛电缆、烟台电缆电线、潍坊电缆电线、威海电缆电线、防火电缆、矿物绝缘电缆的品牌电缆公司，欢迎来电咨询！。

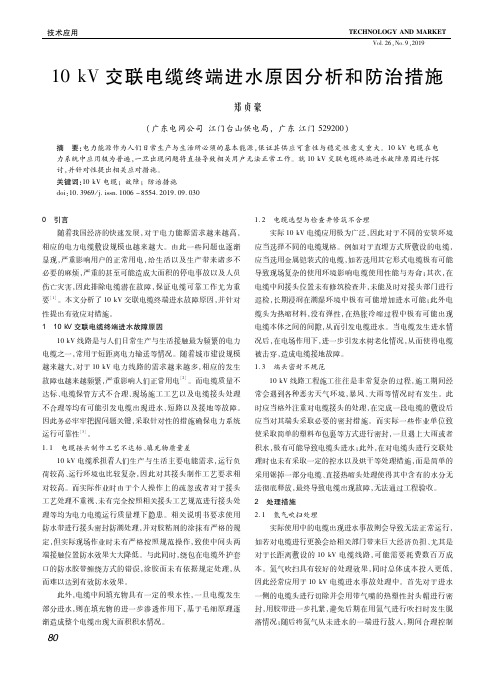

技术应用ＴＥＣＨＮＯＬＯＧＹＡＮＤＭＡＲＫＥＴＶｏｌ．２６，Ｎｏ．９，２０１９１０ｋＶ交联电缆终端进水原因分析和防治措施郑贞豪（广东电网公司江门台山供电局，广东江门５２９２００）摘 要：电力能源作为人们日常生产与生活所必须的基本能源，保证其供应可靠性与稳定性意义重大。
１０ｋＶ电缆在电力系统中应用极为普遍，一旦出现问题将直接导致相关用户无法正常工作。
就１０ｋＶ交联电缆终端进水故障原因进行探讨，并针对性提出相关应对措施。
关键词：１０ｋＶ电缆；故障；防治措施ｄｏｉ：１０．３９６９／ｊ．ｉｓｓｎ．１００６－８５５４．２０１９．０９．０３０ 引言随着我国经济的快速发展，对于电力能源需求越来越高，相应的电力电缆敷设规模也越来越大。
由此一些问题也逐渐显现，严重影响用户的正常用电，给生活以及生产带来诸多不必要的麻烦，严重的甚至可能造成大面积的停电事故以及人员伤亡灾害，因此排除电缆潜在故障，保证电缆可靠工作尤为重要［１］。
本文分析了１０ｋＶ交联电缆终端进水故障原因，并针对性提出有效应对措施。
!交联电缆终端进水故障原因１０ｋＶ线路是与人们日常生产与生活接触最为频繁的电力电缆之一，常用于短距离电力输送等情况。
随着城市建设规模越来越大，对于１０ｋＶ电力线路的需求越来越多，相应的发生故障也越来越频繁，严重影响人们正常用电［２］。
而电缆质量不达标、电缆保管方式不合理、现场施工工艺以及电缆接头处理不合理等均有可能引发电缆出现进水、短路以及接地等故障。
因此务必牢牢把握问题关键，采取针对性的措施确保电力系统运行可靠性［３］。
１．１ 电缆接头制作工艺不达标、填充物质量差１０ｋＶ电缆承担着人们生产与生活主要电能需求，运行负荷较高、运行环境也比较复杂，因此对其接头制作工艺要求相对较高。
而实际作业时由于个人操作上的疏忽或者对于接头工艺处理不重视、未有完全按照相关接头工艺规范进行接头处理等均为电力电缆运行质量埋下隐患。
相关说明书要求使用防水带进行接头密封防潮处理，并对胶粘剂的涂抹有严格的规定，但实际现场作业时未有严格按照规范操作，致使中间头两端接触位置防水效果大大降低。
交联电缆进水原因分析及对策
1.施工不当：在电缆敷设和连接的过程中，如果操作不规范，可能导致电缆的护套、绝缘层破损，从而使水分渗透进入电缆内部。
对策：在施工过程中，需确保操作规范。
操作人员应严格按照操作规程进行作业，避免对电缆造成机械伤害。
同时，可以采用防水胶带对电缆的连接点进行加固，提高其防水能力。
2.潮湿环境：如果电缆敷设的环境本身就潮湿，比如沿海地区或者地下水位较高的区域，容易导致水分通过电缆的护套和绝缘层渗入。
对策：在选址时，尽量避免选择潮湿的环境进行电缆敷设。
如果无法避免，可以采取一些措施来减少水分侵入电缆内部，比如增加电缆的防水层厚度，增加绝缘材料的耐潮能力，选择耐潮性能好的电缆材料等。
3.维修不及时：如果电缆发生损坏，例如机械损伤、老化、鼠咬等，如果不及时维修，就可能导致水分进入电缆。
对策：定期检查和维护电缆，发现损坏情况及时进行修复。
对于老化严重的电缆，应及时更换，避免发生损坏。
4.设计缺陷：电缆本身的设计可能存在一些缺陷，导致水分容易侵入电缆内部。
对策：在设计和选用电缆时，应选择可靠的品牌和供应商，确保产品质量。
对于暴露在潮湿环境中的电缆，可以选择具有防水性能的特殊设计和材料，提高电缆的抗水性能。
综上所述，交联电缆进水的原因有施工不当、潮湿环境、维修不及时以及设计缺陷等。
对策包括遵守操作规程、选择合适的敷设环境、增加防
水层厚度、定期检查和维护电缆、选择可靠的电缆品牌和供应商等。
只有加强对交联电缆进水原因的分析，并采取切实有效的解决措施，才能提高交联电缆的可靠性和安全性。
10kV电缆常见故障的产生原因及防范对策摘要：本文主要10kV电缆常见故障的产生原因及防范对策进行分析与探讨，可供同行技术交流。
关键词：10kV电力电缆；常见故障；产生原因；防范对策一、前言近年来，信息技术快速发展，社会用电量也大幅度提升，保证用电效率以及用电安全是电力公司工作重点。
目前很多电力电缆都铺设在地下，正是因为其复杂的运行环境，以致于发生故障很难直接找出故障区域，使电力运行安全性和可靠性受到影响，甚至还会极大地浪费物力、时间和人力。
电力系统运行故障的类型多样，如果想要及时、有效和准确地做好故障排除工作，需要工作人员和检修人员做好本职工作，认真分析故障的特点和原因，并且熟练掌握不同故障类型的排除方法，同时在平时加强演习和训练，达到熟能生巧的效果，当电力系统运行过程中出现故障时，能够游刃有余地解决，满足社会的用电需求。
基于此，本文主要10kV电缆常见故障的产生原因及防范对策进行分析与探讨，可供同行技术交流。
二、10kV电缆常见故障的产生原因分析造成电缆故障的原因，在整体上体现在三个方面：恶劣环境、施工工艺和检修工艺使用的质量较差，以及电缆自身的质量不合格。
无论是哪种原因，都要及时分析出电缆的故障，处理其产生的缺陷，这样不仅能促使其稳定运行。
（1）电缆本身质量问题分析。
电缆本身存在的质量问题是引起10kV电缆故障原因之一。
由于供电线路中的电缆处于长久暴露于外界环境的状态，而外界环境条件恶劣，这就必须保证电缆自身的质量。
从目前的情况看，一些电力企业为了节约成本而不惜选用质量低下的电缆，导致10kV电缆故障频发。
常见的电缆质量问题例如：电缆的绝缘层中具有杂质、气泡，半导体层中出现遗漏，线芯咬合不严实等情况，都会使得电缆在运行过程中外绝缘层没有起到应有的绝缘保护效果，从而引起故障的发生，影响电力的正常供应。
此外，一些接头在组装加工时没有严格控制其质量，使其存在着一些裂痕、杂质、气泡等安全隐患。
（2）10kV电缆施工时质量问题分析。
10kV配电线路故障原因分析及运行维护检修措施一、引言10kV配电线路是城市和乡村供电系统中的重要组成部分，其安全稳定运行关系到人民群众的生活和生产，因此对于配电线路的故障原因分析及运行维护检修措施至关重要。
本文将对10kV配电线路的故障原因进行分析，并提出运行维护检修的具体措施，以确保配电线路的安全稳定运行。
二、10kV配电线路故障原因分析1. 天气因素恶劣的天气条件是导致10kV配电线路故障的常见原因之一。
强风、雷电和大雨可能导致树木倒下、电杆倒塌、设备损坏等情况，从而引发电路短路或断路故障。
2. 落雷在雷电活跃的季节，落雷也是10kV配电线路故障的常见原因。
如果配电线路未设置良好的防雷设施或未进行及时维护，就会对线路设备造成损坏，甚至引发火灾等严重后果。
3. 设备老化设备老化是10kV配电线路故障的另一个重要原因。
随着设备的使用年限增长，设备的绝缘能力可能会下降，从而增加线路发生故障的概率。
设备的机械部件也可能因长期使用而出现磨损，导致设备的运行不稳定。
4. 人为因素人为因素也是导致10kV配电线路故障的一个重要原因。
未经授权的人员在不合适的情况下施工、擅自改动电缆或引线、未按规定操作设备等都可能造成线路故障。
5. 缺乏定期维护对于10kV配电线路来说，缺乏定期维护也是导致故障的一个常见原因。
设备长期使用或者长时间没有得到维护，会导致线路设备的老化、松动、腐蚀等问题，从而增加线路故障的概率。
三、运行维护检修措施1. 定期巡视对于10kV配电线路来说，定期巡视是保障线路安全稳定运行的重要手段。
电力供应企业应该进行定期的巡线工作，及时发现和解决可能存在的问题，防止故障的发生。
2. 设备防雷对于雷电活跃的地区，配电线路的设备应该进行防雷处理。
在电力设备上安装防雷设施，防止雷电对设备的损害，从而保障线路的安全运行。
3. 设备维护对于10kV配电线路的设备，应该进行定期的维护和检修，及时发现并解决设备的故障隐患。
铁路10kV电力高压电缆进水原因及对策研究摘要：本文根据多年来运行情况对铁路10KV电力高压电缆进水原因进行分析，并提出对策，以解决10KV电力高压电缆由于进水导致的故障频发，消除影响电缆安全运行的潜在隐患。
关键词：10KV电力高压电缆；进水原因；对策
由于电缆相对架空线路受外界风、雪、雨、雾等恶劣天气和自然环境影响小，供电可靠性较高，在铁路10KV电力系统中得到大量采用，由于各种原因，电缆在运行中经常发生绝缘击穿故障，其中电缆进水导致的绝缘击穿故障占据很大比例，为提高电缆供电可靠性，有必要对10KV电力高压电缆进水原因进行研究分析，以提高电缆供电质量，确保铁路供电安全可靠。
1电缆进水的原因
第一，电缆在购买之后的保管与储存上出现不当。
新采购的高压电缆都是成盘的，一般电缆两头都是运用塑料的密封套进行密封，但是电缆在用了一段之后，则是用塑料纸进行密封的，在用绳子进行捆绑，这样的密封方式其密封性能不是很好，并且由于存放的时间较长，水汽就会渗进到电缆当中。
第二，电缆在敷设时所用的方法不是很好。
电缆在敷设时候，采用的是塑料纸对电缆头进行p 第五，电缆运行时电气绝缘击穿或外
力破坏导致护层损伤。
电缆运行中，发生中间接头击穿等故障时，护层被破坏损伤，电缆井中的积水便会沿着缺口进入电缆；由外力引起电缆破损或击穿，也会发生电缆进水。
2 电缆进水的危害
电缆进水后，在电场的作用下，由于缺陷或微孔处的电场畸变，水分在电场的作用下，受到不均匀电场的吸引，产生极化迁移，逐渐积累而产生局部过饱和状态，会导致电缆主绝缘在运行电压下引发水树枝。
水树枝的微观结构是由一系列含水微孔构成，微孔之间存在极细微的连接通道。
绝缘中存在的杂质、气孔及绝缘与内外半导电层结合面的不均匀处所形成的局部高电场部位是发生水树的起点。
水树发展过程一般在8年以上，湿度、温度、电压越高，水中所含离子越多，则水树发展越快。
对于交联聚乙烯电缆来说，水树枝现象是造成电缆老化、绝缘下降，以致在运行中被击穿的主要原因。
3 对策
电缆进水后干燥处理非常困难，一般也没有配置相应的设备。
实际操作中，如果发现电缆进水，我们只是锯掉前端几米，如整条电缆已进水，我们就无法可取。
因此，电缆进水的防止，应以预防为主，采用以下措施：
（1）电缆头应密封。
锯掉的电缆端头，无论是堆放还是敷设，均要用塑料密封起来(采用电缆专用的密封套)，防止潮气渗入。
（2）电线敷设后要及时进行电缆头的制作，否则采取防潮和防雨措施，防止电缆受潮和进水。
制作电缆头时，避免在潮湿环境中和雨雪雾等恶劣天气下进行，防止水分侵入。
（3）购买电缆时，必须选择质量过硬的厂家。
由于绝缘中的杂质、气孔等是水树发生的起点，因而电缆质量的好坏对防止水树老化至关重要。
（4）加强电缆头制作工艺的改进，采用新型电缆头制作材料。
一旦电缆进水，则最早出现击穿现象的往往是电缆头，因而电缆头制作得好，可以延长电缆的整体寿命。
如电缆在剥离半导体层时，我们在半导体层上竖着划几道，然后像甘蔗剥皮一样剥去半导体。
但在用刀划时，若划得太深，便会伤及绝缘层，给水树的产生带来机会。
另外，在制作热缩电缆头时，用液化气烧烤也可能损害电缆头根部的绝缘层。
采用冷缩电缆头，冷缩硅橡胶电缆附件，制作简单方便，且硅橡胶电缆附件有弹性，紧紧地贴在电缆上，克服了热缩材料的缺点(热缩材料没有弹性，在电缆热胀冷缩的过程中，会与电缆本体间出现间隙，这就为水树的发展提供了便利)。
目前，冷缩电缆头大量采用，改善了电缆头的制作工艺水平。
采用接线端子制作电缆头接线端，提高密封性，减少水分侵入。
（5）长电缆采用电缆分支箱。
对长距离电缆合理分段，采用电缆分支箱，在电缆故障时便于分段查找。
（6）防护管采用PVC塑料双壁波纹管。
在一些需加防护管的地方，根据可行性采用此种管，该管耐腐蚀、内壁光滑、强度与韧性良好，因而在电缆直埋敷设时，可大大减少电缆外护套破损。
（7）电缆沟与电缆井的设计。
由于条件的限制，我们的电缆敷设均采用直埋或电缆沟形式，而且以直埋为多，我们属于多雨地区，电缆沟或电缆井中有积水时间长。
因此在规划时，就应进行协调，便于电缆沟(井)的排水。
如选择地势高的地方敷设，不设在沟底河边及地势低洼容易积水地域。
（8）电缆的试验。
电缆头制作完成后，在投运之前做一次高压直流泄漏试验，投入运行后也应定期做高压直流泄漏预防性试验。
优点是以便提前发现电缆隐患，提前整治，减少停电故障造成的损失。
缺点是直流试验后会增加电缆击穿的可能，试验工作量大。
（9）严格交接验收。
在交接验收时对电缆外观、施工工艺、隐蔽工程等认真检查，防止施工造成的绝缘护套受伤，给以后运行埋下隐患。
实践证明，通过采取上述措施，大大减少了高压电缆因进水受潮发生的绝缘击穿故障，确保了供电可靠性。
4 结束语
10KV电力高压电缆作为重要的铁路供电设备，有必要对其进行
绝缘在线监测，采用故障自动隔离和快速恢复技术，以进一步提高其安全运行水平。
参考文献：
[1] 吕玉恒.《电力应知应会问答》.中国铁道出版社.2010.10
[2] 铁道部劳动和卫生司和铁道部运输局.《高速铁路电力线路维修岗位》.中国铁道出版社.2012.9。
