天气雷达主要性能指标表

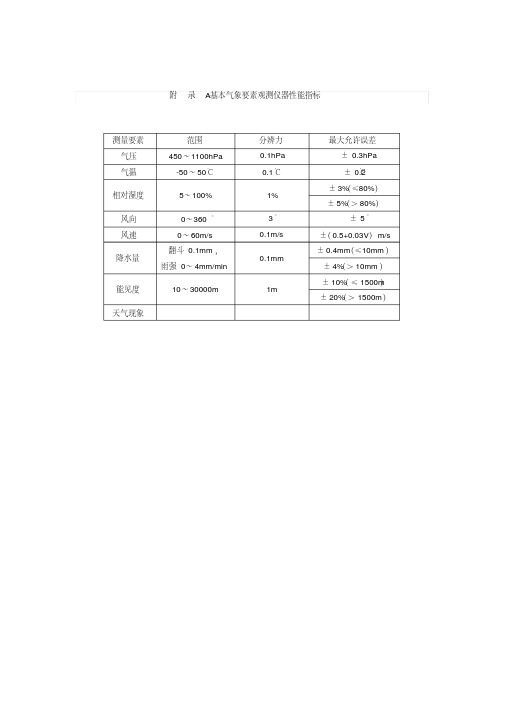

附录A基本气象要素观测仪器性能指标测量要素范围分辨力最大允许误差气压450～1100hPa 0.1hPa ±0.3hPa 气温-50～50℃0.1℃±0.2℃相对湿度5～100% 1% ±3%（≤80%）±5%（＞80%）风向0～360°3°±5°风速0～60m/s 0.1m/s ±（0.5+0.03V）m/s降水量翻斗0.1mm，雨强0～4mm/min0.1mm±0.4mm（≤10mm）±4%（＞10mm）能见度10～30000m 1m ±10%（≤1500m）±20%（＞1500m）天气现象A附录 B（资料性附录）遥感设备技术性能指标表一：激光能见度仪性能技术指标名称技术参数探测范围10km(晴天最大)径向分辨率15m时间分辨率5s-10min（可调）水平扫描角度0-360°水平扫描分辨率1°能见度测量误差±5%，1km以内；±10%＞1km 激光器类型Nd:YAG波长1064 nm or 532 nm单脉冲能量(μJ)100~200@1064nm or 20@532nm 脉冲宽度＜5ns脉冲重复频率1~10kHz@1064nm or 5~10kHz@532nm 光束发散角0.1 mrad（扩束后）表二：激光云高仪性能技术指标名称技术参数探测范围0.015-7.5km最多可测云层数≥3最小分辨率30m云高测量误差＜1km时±200m；≥1km时±20%硬物目标测量误差±15m激光发射重复频率≥2500Hz 采样周期30-300s连续可调输出产品云底高、云顶高，云厚接口类型RS232/RS485/RJ45表三：微波辐射计性能技术指标名称技术参数复合通道数水汽≥21个，温度≥14个，红外≥1个通道频率范围水汽22～30GHz，温度51～59GHz 探测高度0～10km空间垂直分层≥58垂直分辨率≤50m（<0.5km）、≤100m（0.5～2km）、≤250m（2～10km）亮温测量范围0～800K亮温分辨率≤0.2K RMS（1秒积分时间）积分时间0.01~2.5s用户可调廓线采样速度30-300秒通道扫描精度水汽3.8°，温度1.9°，角度分辨率0.1°红外通道波长10～12μm廓线产品大气温度、相对湿度、大气辐射亮温、水汽浓度、液态水数据产品积分水汽、积分液态水、降雨标志、云底温度、云底高度大气环境产品大气稳定度KI指数、对流有效势能、对流抑制能量表四：风廓线雷达性能技术指标名称技术参数探测范围最大探测高度3-5km 最小探测高度≤60m测量性能水平风速范围0-60m/s精度 1.5m/s水平风向范围0-360°精度10°垂直气流范围0-20m/s精度0.2m/s分辨率高度分辨率低模式50m高模式100m时间分辨率2min输出廓线产品垂直气流廓线、水平风廓线输出其他产品高/低模式功率谱密度分布、回波信噪比、大气结构折射指数表五：毫米波雷达性能技术指标名称参数精度分辨率最大探测距离≥30km 30m/60m 最小探测距离150m方位扫描范围0～360≤0.05°≤0.5°俯仰扫描范围-2～90～182≤0.05°≤0.5°回波强度-45dBZ～+30dBZ ≤1dBZ ≤0.1dBZ 径向速度±20m/s（最大，DPRF）≤1.0m/s ≤0.1m/s 速度谱宽0～4m/s ≤1.0m/s ≤0.1m/s 线性退极化比-30dB～-5dB ≤0.5dB ≤0.05dB 差分反射率-3dB～+6dB ≤0.2dB ≤0.05dB 差示传播相位移0～360°≤1°≤0.1°差示传播相位移率-10°/km～+10°/km≤0.2°/km≤0.05°/km 零延迟相关系数0～1.0 ≤0.01 ≤0.001附录 C（资料性附录）实景观测设备性能指标实景观测远程监控设备性能技术指标名称技术参数摄像CCD/CMOS靶面尺寸≥1/1.8英寸镜头光学变焦≥30倍镜头最大焦距≥200mm支持最低照度彩色0.0003Lux，黑白0.0001Lux 光学透雾等级可调视频输出分辨率1920×1080@60fps，1280×720@60fps，分辨力不小于1100TVL视频编码标准H.264、MJPEG、H.265（H.265，H.264编码支持Baseline/Main/High）码流输出支持三码流同时输出，主码流、第三码流同时支持1920×1080@60fps，1280×720@60fps红外辅助照明距离≥500m 云台旋转范围水平360°，垂直-90°~45°远程操控支持自动记录视频支持附录 D（资料性附录）雷电观测设备性能指标表一：大气电场仪性能技术指标名称技术参数测量范围-100～+100kV/m测量误差≤5%分辨率＜10V/m灵敏度＜20V/m响应时间0.1μsCG闪电波形鉴别率≥95% 测向精度场磨式50ms，电子式1μs 输出接口RS232、RS485、LAN表二：闪电定位仪性能技术指标名称技术参数探测范围0－300km、平均150km探测效率＞90％阈值电平10－2500mV接收场强0.01－50V/m时钟精度0.1μsCG闪电波形鉴别率≥95% 测向精度理论随机误差0.5°事件时间分辨率对有用的云地闪为1ms 极性鉴别率99.5%时间精度＜50ns。

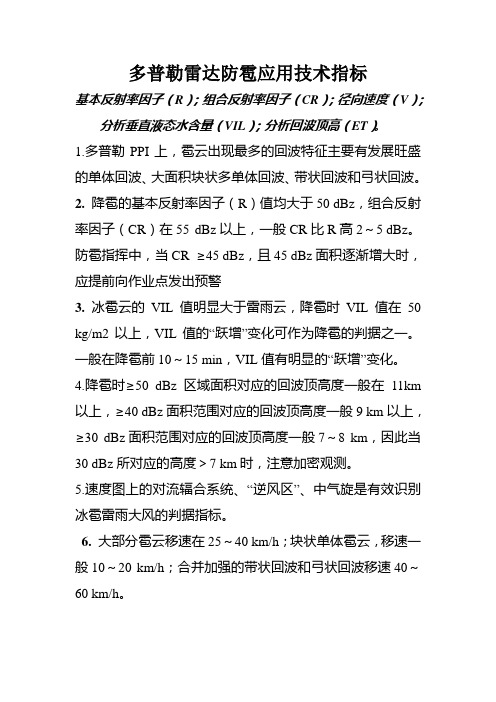

多普勒雷达防雹应用技术指标
基本反射率因子（R）；组合反射率因子（CR）；径向速度（V）；
分析垂直液态水含量（VIL）；分析回波顶高（ET）。

1.多普勒PPI上，雹云出现最多的回波特征主要有发展旺盛的单体回波、大面积块状多单体回波、带状回波和弓状回波。

2. 降雹的基本反射率因子（R）值均大于50 dBz，组合反射率因子（CR）在55 dBz以上，一般CR比R高2～5 dBz。

防雹指挥中，当CR ≥45 dBz，且45 dBz面积逐渐增大时，应提前向作业点发出预警
3. 冰雹云的VIL值明显大于雷雨云，降雹时VIL值在50 kg/m2以上，VIL值的“跃增”变化可作为降雹的判据之一。

一般在降雹前10～15 min，VIL值有明显的“跃增”变化。

4.降雹时≥50 dBz区域面积对应的回波顶高度一般在11km 以上，≥40 dBz面积范围对应的回波顶高度一般9 km以上，≥30 dBz面积范围对应的回波顶高度一般7～8 km，因此当30 dBz所对应的高度＞7 km时，注意加密观测。

5.速度图上的对流辐合系统、“逆风区”、中气旋是有效识别冰雹雷雨大风的判据指标。

6.大部分雹云移速在25～40 km/h；块状单体雹云，移速一般10～20 km/h；合并加强的带状回波和弓状回波移速40～60 km/h。

o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达●启用时间：2000年●使用许可证编号：SXZ-02-2009●生产单位：成都锦江电子系统工程有限公司新闻中心中心介绍文化建设时事专题业务专题创先争优合作交流气象探测科普下载中心物资保障计量检定联系我们管理•首页o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达回到整页« 返回X波段多普勒天气雷达2009-07-02类型全相参速调管放大器峰值功率75KW脉宽0.33，0.83，2.5μs脉冲重复频率长脉宽：318-452Hz 短脉宽：318-1500Hz 接收机类型双通道，14位接收机动态范围≥90dB噪声系数≤3.0dB相位噪声≤-110dB/Hz/1KHz信号处理器强度处理角和范围速度处理PPP双极化处理ZDR, KDP and ρHV库长50m，125m，375m杂波抑制≥45dB●启用时间：2008年●生产单位：北京敏视达雷达有限公司新闻中心中心介绍文化建设时事专题业务专题创先争优合作交流气象探测科普下载中心物资保障计量检定联系我们管理o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心库长 50m ，125m ，375m 杂波抑制≥45dB●启用时间：2008年●生产单位：北京敏视达雷达有限公司新闻中心 中心介绍 文化建设 时事专题 业务专题 创先争优 合作交流 气象探测科普 下载中心 物资保障 计量检定 联系我们 管理•首 页 o新闻中心 o中心介绍 o 文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达回到整页« 返回C波段多普勒天气雷达2009-06-21CINRAD/C (国内产品名) WSR-98D/C (国外产品名)●用途：用于探测云和降水目标的空间分布、强度、谱宽和运动速度等●启用时间：2005年●使用许可证编号：CA ：SXZ-24-2006 CB ：SXZ-47-2005 ●生产单位：北京敏视达雷达有限公司新闻中心中心介绍文化建设时事专题业务专题创先争优合作交流气象探测科普下载中心物资保障计量检定联系我们管理o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达回到整页« 返回3/8/16公里风廓线雷达（TWP3/TWP8/TWP16）2009-06-21●启用时间：2007年●生产单位：北京敏视达雷达有限公司新闻中心中心介绍文化建设时事专题业务专题创先争优合作交流气象探测科普下载中心物资保障计量检定联系我们管理o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达回到整页«返回X波段双通道双线偏振全相参/机动式多普勒天气雷达2009-07-02●概述：●主要特点：1. 软管调制主振放大式固态发射机2. 高纯频谱信号系统3. 大动态数字接收机4. 高性能低副瓣天线系统5. 高速信号处理和数据处理技术6. 多功能系统控制和处理软件7. 微波偏振技术 8. 标定和机内自检(BIT)技术●启用时间：X 波段双线偏振全相参天气雷达：2008年X 波段机动式多普勒天气雷达：2008年●生产单位：南京恩瑞特实业有限公司新闻中心 中心介绍 文化建设 时事专题 业务专题 创先争优 合作交流 气象探测科普 下载中心 物资保障 计量检定 联系我们 管理o新闻中心o中心介绍o文化建设o主要学术组织o合作交流o气象探测科普o时事专题o业务专题o网站地图o设备实时运行状态o设备运行评估o地面等值线色斑图o全国雷达拼图o区域雷达拼图o雷达单站图o全国一小时降水雷电图o全国两小时降水雷电图o全国三小时降水雷电图o全国气温实况图o北京一小时降水雷电图o北京两小时降水雷电图o北京三小时降水雷电图o北京气温实况图o GPS水汽分布图o L波段基数据全国产品o L波段基数据单站产品o气象无人机探测o三小时雷电图o半小时雷电图o雷电位置分布图o雷电密度分布图o北京雷电位置分布图o大兴安岭雷电位置分布图o雷电危害预警o考核公告o考核动态o考核报告o产品研发o高空报文评估o探测数据评估o天气雷达评估o雷电探测评估o探测环境评估o其他探测评估o研发项目介绍o技术创新o新技术应用o科研成果o地面气象观测仪器装备o高空气象探测器材装备o气象雷达o移动应急观测系统o气象卫星地面接收处理设备o气象仪器计量检定设备o人影作业装备o常见问题汇总（FAQ）o技术规范o下载中心气象雷达回到整页« 返回C波段全相参多普勒天气雷达（CINRAD/CB）2009-07-02●概述：C波段全相参多普勒天气雷达代表新一代天气雷达的发展方向，GLC-18雷达技术先进、功能齐全、性能优良，不仅能测定降水位置和强度，还能测定降水内部气流的速度和流向。

cpr气象雷达参数
你好，我不确定你想要的是哪一种CPR气象雷达参数，为你提供以下两种雷达参数供参考：
- 94GHz测云雷达（CPR）由日本JAXA和国家信息与通信技术研究所（NICT）开发研制，主要系统内结构和性能指标如下：
- 工作频率：94.05GHz
- 雷达机制：脉冲多普勒
- 灵敏度：>-35dBz
- 发射功率、脉宽及重复频率：1.5KW（EIK）/3.3us/61007500Hz
- 主反射面天线：2.5m（碳纤维复合材料）
- 卫星高度：400km
- 分辨率：500m
- 功耗：308W
- 重量：230KG
- 极化方式：圆极化
- 多普勒精度：<1m/s
- 探测功率精度：<2.7dB
- 波束宽度：0.095deg
- CPR1100紧凑型雷达液位计基本参数如下：
- 应用：水处理、水文、泵站、明渠等
- 测量范围：30米
- 天线型式：紧凑型天线
- 波束角：8°
- 密封材质：PP
- 过程连接：螺纹或龙门吊安装
- 过程温度：-40℃ (80)
- 过程压力：-1…2bar
- 精度：±2mm
- 频率范围：76~81GHz
- 信号输出：4…20mA/HART
如果你还需要了解其他类型的CPR气象雷达参数，可以详细描述问题后再次向我提问。

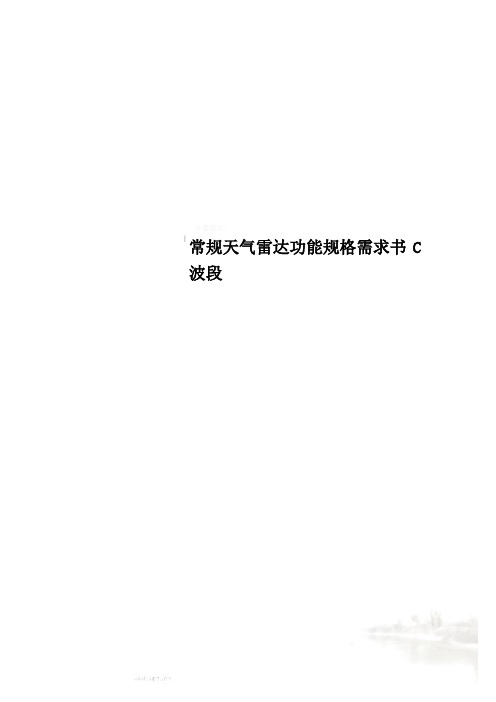

常规天气雷达功能规格需求书C 波段目录1.前言 (1)2.功能要求 (1)2.1总体功能要求 (1)2.2天线/馈线/伺服系统功能 (2)2.3发射机功能 (2)2.4接收机功能 (3)2.5信号处理器功能 (3)2.6监控单元功能 (3)2.7显示终端功能 (3)3.技术指标 (4)3.1总体技术指标 (4)3.2天线/馈线/伺服系统技术指标 (6)3.3发射机技术指标 (7)3.4接收机技术指标 (7)3.5信号处理器技术指标 (8)3.6显示终端技术要求 (8)3.7气象产品显示 (8)3.8图形处理 (9)3.9雷达系统管理和控制软件 (9)4.结构设计 (9)4.1总体结构设计 (9)4.2天线/馈线结构设计 (10)4.3发射机/接收机/信号处理器结构设计 (10)4.4显示终端结构设计 (10)4.5与信息传输分系统间的外部接口设计 (10)5.配套设备 (10)6.验收要求 (11)6.1出厂验收 (11)6.2现场验收 (11)6.3业务验收 (12)1.前言本功能规格需求书对C波段常规天气雷达的基本功能和性能指标提出需求，为其研制、生产和使用提供依据。

2.功能要求2.1总体功能要求C波段常规天气雷达对中小尺度风暴、冰雹暴雨、强对流天气等灾害性天气具有实时监测能力，生成的各种气象产品数据可通过网络实现数据传输。

C波段常规天气雷达基本由天线/伺服系统、发射机、接收机、信号处理器、系统控制软件、气象产品软件及通讯部分6个部分组成，具有自检、标校以及故障显示的能力。

C波段常规天气雷达系统包括雷达主机和远程遥控终端两大部分。

雷达系统要具有高性能的探测、信号处理、图像显示及传输能力。

各分系统要求性能稳定、可靠，整体性能和功能除要满足雷达系统的配置要求外，还应满足如下要求：（1）雷达主机设备采用标准化、模块化、通用化组件。

各子系统相对独立，整机性能要稳定、可靠。

（2）天线反射体具有增益高，波束窄、旁瓣低的特性。

CINRADSC型天气雷达用途：CINRAD/SC型天气雷达属于S波段全相参体制的多普勒天气雷达，具有实时探测回波强度（dBZ）、径向速度（v）和谱宽（w）等气象参数。

对台风、暴雨、冰雹、龙卷等灾害性天气进行有效监测和预警，对大范围降水进行定量测量，监测恶劣天气带来的风灾，获取降水区中风场信息和一定强的晴空探测能力。

适用于气象、水利、航空、军事和科研等部门。

组成：雷达由天线罩、天线、馈线、天线控制和伺服、速调管发射机、数字中频接收机、数字中频多普勒信号处理器、多普勒数据处理和显示终端、监测和标校控制终端、配电等系统组成。

工作频率2700～2900MHz点频工作雷达体制：全相干脉冲多普勒体制天线形式：8.54米圆抛物面天线强度监测距离：≥500km强度测量距离：≥200km速度监测距离：≥250km方位扫描范围：0°～360°俯仰扫描范围：－2°～＋90°距离精度：150m方位精度：0.2°仰角精度：0.2°高度精度：200m（距离≤100km），300m（距离＞100km）强度参数测量范围：－10～＋70dBZ速度参数测量范围：±48m/s(250km)，±78m/s(150km)谱宽参数测量范围：0～16m/s电源电压：三相380V±10% 50Hz±1Hz整机功耗：≤25Kw工作条件温度：0℃～＋40℃（室内）；-40℃～＋55℃（室外）相对湿度：90％～96％（室内30℃）95％～100％（室外30℃）海拔高度：4500米以下抗风能力：风速≤50m/s时正常工作风速≤60m/s时（阵风）天线不产生永久形变雷达具有防潮、防霉、防盐雾、防风沙的性能MTBF≥400小时；MTTR≤0.5小时运输方式公路、铁路、水路和航空运输天线罩直径：12m 射频损失：≤0.3dB天线天线直径：8.54m 增益：≥44dB波束宽度：≤1.0°第一旁瓣电平：≤－29dB远端附瓣(10度以外)：≤－40dB发射机脉冲峰值功率：≥750kW 发射脉冲宽度：1、4μs脉冲重复频率：300～1000Hz（1μs）300～450Hz（4μs）参差重复频率比：2/3、3/4 相位稳定度：≤0.15°接收机中频频率：30MHz 噪声系数：≤4dB线性动态范围：≥90dB灵敏度：优于-107 dBm（1μs）优于-113 dBm（4μs）信号处理器A/D转换器位数：14位库长：125m、250m、500m强度处理：距离上采用分库累积平均方位角上采用滑动累积平均多普勒处理：脉冲对算法（PPP）快速傅立叶变换（FFT）双重频去速度模糊（DPRF）随机相位法（RPHASE）处理范围：500km 地物对消能力：30～50dB距离平均数：1、2、4、8 方位平均数：16、32、64、128信号强度的估算精度：优于1dB平均速度估值误差：1m/s（S/N>10dB 速度谱宽<4m/s）谱宽估值误差：1m/s（S/N>10dB）输出信号：触发脉冲dBZ，V，W信号和dBT信号伺服系统天线扫描方式：PPI、RHI、体扫天线扫描速度：PPI 为0～18°/s可调RHI 为0～3°/s可调天线定位精度：方位、仰角均≤0.2°气象雷达原理：雷达通过方向性很强的天线向空间发射脉冲无线电波，它在传播过程中和大气发生各种相互作用。

气象雷达基本反射率
气象雷达基本反射率
1、基本反射率产品，表示单位体积中降水粒子直径6次方的总和（单位6mm/m3）。

2、简介：它的值的大小反映了气象目标内部降水粒子的尺度和密度分布，用来表示气象目标的强度，产品上数据的单位用dBZ表示。

3、英文缩写：“dbz”是表示雷达回波强度的一个物理量。

“dbz”可用来估算降雨和降雪强度及预测诸如冰雹、大风等灾害性天气出现的可能性。

一般地说，它的值越大降雨、降雪可能性越大，强度也越强，当它的值大于或等于40dbz时，出现雷雨天气的可能性较大，当它的值在45dbz或以上时，出现暴雨、冰雹、大风等强对流天气的可能性较大。

当然，判断具体出现什么天气出现时，除了回波强度（dbz）外，还要综合考虑回波高度、回波的面积、回波移动的速度、方向以及演变情况等因素。

“z”是雷达反射因子，与雨滴谱直径的六次方成正比，单位是mm6/m3(6,3均为次方)。

“db”是分贝，也可以理解为一个运算符号，dbz和z的换算关系是：dbz=10log(z)。

新一代天气雷达(CINRAD-SA/SB)测试规范1、范围1.1本规范涵盖了新一代天气雷达测试内容、指标要求、测试方法、测试仪表的设置以及测试程序的使用。

1.2本规范适用新一代天气雷达的SA/SB型号。

2、本规范引用文件新一代天气雷达出厂、现场测试大纲3、测试内容以及指标3.1 发射机功率测试要求发射机输出的峰值功率在650kW―750kW范围内。

3.2 发射机输出脉冲包络测试发射机输出脉冲包络，窄脉冲脉冲宽度（50%处）：1.57±0.1µs ，宽脉冲脉冲宽度（50%处）：4.5―5.0µs；上升沿（10%―90%）、下降沿（90%―10%）大于120ns、小于200ns；纹波顶降小于5%。

3.3 发射机极限改善因子测试用频谱仪测得发射信号的S/N，根据计算公式：I＝S/N＋10lgB－10lgF式中：I为极限改善因子（dB）S/N为信号噪声比（dB）B为频谱分析带宽（Hz）F为发射脉冲重复频率（Hz）SA/SB雷达发射机极限改善因子I≥52dB3.4 发射机输出频谱宽度测试-40dB处谱宽不大于±7.26MHZ；-50dB处谱宽不大于±12.92MHZ；-60dB处谱宽不大于±22.94MHZ3.5 接收机噪声系数测试包含保护器，接收机模拟噪声系数≤3.0dB，数字端噪声系数≤4.0dB3.6 接收机机内动态范围测试采用机内信号源接收系统动态范围≥85dB3.7 接收机机外信号源动态范围测试采用外部仪表信号源 接收系统动态范围≥85dB 3.8 接收机机内发射率测试用机内信号源注入功率为-95dBm 至-35dBm 间各档的信号，在距离5km 至200km 范围内检验其回波强度的测量值，回波强度测量值与注入信号计算回波强度测量值的最大差值应在±1dB 范围内。

3.9 接收机机外信号源发射率动态范围测试用仪表信号源注入功率为-90dBm 至-35dBm 各档的信号，在距离5km 至200km 范围内检验其回波强度的测量值，回波强度测量值与注入信号计算回波强度测量值的最大差值应在±1dB 范围内。

气象雷达参数
气象雷达是一种使用雷达技术来获取大气中物体反射信号的仪器，它可以探测到降水、云层、风暴等天气现象。

为了正确地解读和分析气象雷达数据，需要了解以下几个重要参数。

1. 雷达反射率因子(Z)：描述了反射回来的微波能量的大小，通常用dBZ单位表示。

Z值越大，表示回波强度越大，对应的降水量也就越大。

2. 雷达速度(V)：描述了气象目标在径向方向上的速度，可以分为正负两个方向。

正值表示物体向雷达运动，负值则表示物体远离雷达。

3. 雷达谱宽(W)：描述了气象目标在径向方向上的分散程度，反映出降水粒子的大小和分布。

W值越大，表示降水粒子的大小分布越广。

4. 雷达偏振参数：描述了微波在传播过程中的偏振状态，可以帮助区分不同类型的降水粒子，如雨滴、雪花、冰雹等。

5. 雷达扫描方式：包括垂直扫描和水平扫描两种方式，决定了雷达探测的范围和分辨率。

以上几个参数是气象雷达数据处理和分析中比较重要的参考指标，能够帮助我们更准确地了解天气状况和预测未来趋势。

- 1 -。
